TS156A - Detector Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Metaaldetector
Merk	Vevor
Model	TS156A
Detectiemodi	Alle metalen en Discriminatie
Gevoeligheid	Instelbaar (knop SENS)
Volume	Instelbaar (knop POWER/VOLUME)
Geluidsalarm	Dubbele frequentie: 660 Hz (ferrometalen) en 2000 Hz (non-ferrometalen)
Indicator voor lage batterij	Ja (lichtindicator)
Voeding	6 AA-batterijen (1,5 V elk)
Bedrijfsstroom	80 mA
Hoofdtelefoonaansluiting	3,5 mm jack
Bodembalans	Automatisch
Meter	Naaldindicator van detectie-intensiteit
Inclusief accessoires	Gebruiksaanwijzing, hoofdtelefoon, graafschep, draagtas, 6 batterijen
Instelbare lengte	Ja (hoogte van de armsteun verstelbaar)
Onderhoud	Bescherm de besturingskast tegen water en vocht. Stel niet bloot aan hoge temperaturen. Verander het interne circuit niet. Ga voorzichtig om, trek niet aan de spoelkabel.
Veiligheid	Niet gebruiken in de buurt van ingegraven elektriciteitslijnen of leidingen. Houd u aan de plaatselijke wetten bij het detecteren. Gebruik geen hoofdtelefoon in de buurt van verkeer.
Ondersteuning en garantie	Technische ondersteuning: [e-mail]. Elektronisch garantiebewijs: www.vevor.com/support

Veelgestelde vragen - TS156A Vevor

Hoe schakel ik de metaaldetector TS156A in?

Draai de POWER/VOLUME-knop met de klok mee tot u een klik hoort. De detector is dan ingeschakeld. Om het volume te verhogen, blijf de knop met de klok mee draaien.

Welke detectiemodi zijn beschikbaar?

De detector biedt twee modi: Alle metalen (detectie van alle metalen, maximale diepte) en Discriminatie (maakt het mogelijk bepaalde metalen zoals ijzer, nikkel of zink te negeren, afhankelijk van de instelling van de knop ALL METALS/DISC).

Hoe vervang ik de batterijen van de detector?

Schakel eerst de detector uit. Schuif het deksel van het batterijcompartiment naar beneden om het te verwijderen. Vervang de 6 oude batterijen door nieuwe batterijen van het type AA (1,5 V), let op de aangegeven polariteiten. Sluit het deksel.

Wat moet ik doen als de indicator voor lage batterij brandt?

De indicator voor lage batterij gaat branden wanneer de batterijen onvoldoende zijn opgeladen. Vervang de batterijen onmiddellijk door nieuwe om een vermindering van de prestaties of uitval van de detector te voorkomen.

Hoe gebruik ik de discriminatiemodus?

Draai de ALL METALS/DISC-knop naar de stand 'ALL METALS', draai hem dan met de klok mee tot u een klik hoort om over te schakelen naar de discriminatiemodus. Pas vervolgens de knop aan om ongewenste metalen te negeren: bijvoorbeeld op 12 uur om ijzer te negeren, op 3 uur om nikkel te negeren, op 5 uur om de zinken penny te negeren.

Wat is de betekenis van de twee geluidstonen?

De detector geeft een toon van 660 Hz wanneer hij een ferrometaal (zoals ijzer) detecteert en een toon van 2000 Hz voor een non-ferrometaal (zoals zilver of koper). Dit maakt het mogelijk het type gedetecteerd metaal te identificeren.

Kan ik een hoofdtelefoon gebruiken met de detector?

Ja, de detector is voorzien van een 3,5 mm jackaansluiting voor een hoofdtelefoon. Sluit uw hoofdtelefoon aan en de ingebouwde luidspreker wordt automatisch uitgeschakeld. Let op: gebruik geen hoofdtelefoon in de buurt van verkeer om veiligheidsredenen.

Hoe stel ik de gevoeligheid van de detector in?

Gebruik de SENS-knop: draai hem met de klok mee om de gevoeligheid te verhogen (diepere detectie) en tegen de klok in om deze te verlagen. Begin met een hoge instelling en verlaag deze als er interferentie optreedt.

Wat moet ik doen als de detector niet normaal werkt?

Controleer eerst de batterijen: vervang ze als de indicator brandt. Zorg ervoor dat de zoekspoel correct is aangesloten. Ga weg van storingsbronnen (tv, computers). Als het probleem aanhoudt, neem dan contact op met Vevor-ondersteuning via [e-mail].

Waar vind ik technische ondersteuning of garantie?

Technische ondersteuning is beschikbaar per e-mail: [e-mail]. Het elektronische garantiebewijs kan worden geraadpleegd op de website www.vevor.com/support.

GEBRUIKSAANWIJZING TS156A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

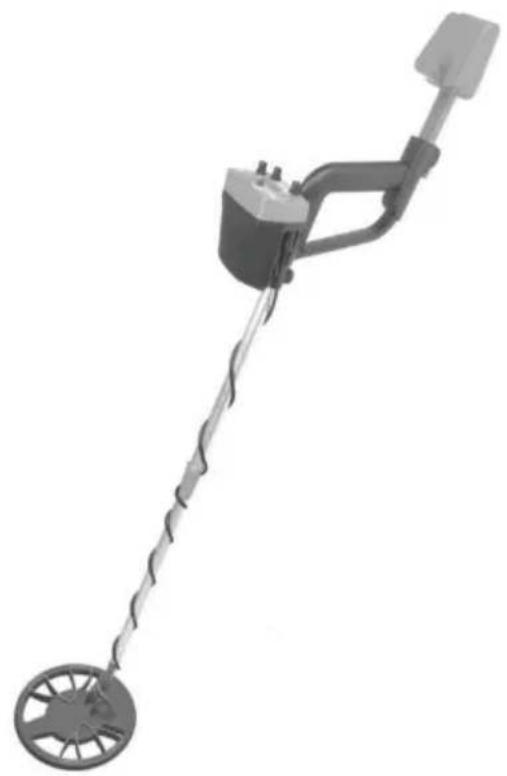

METAALDETECTOR

MODEL:TS156A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

FC

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet worden weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten

INVOERING

Deze metaaldetector is ontworpen met behulp van de nieuwste technologie. Hij is lichtgewicht en eenvoudig te bedienen. Hij heeft twee detectiemodi, namelijk de modus ALLE METALEN en de modus DISCRIMINATIE, en u kunt een gewenste modus tussen deze twee selecteren.

Functies:

• Twee detectiemodi - ALLE METALEN-modus en DISCRIMINATIE-modus • Instelbare gevoeligheid • Twee soorten alarmtonen
• Verstelbaar volume • Automatische grondbalans • Audio-alarm

- Stroommeter die wordt gebruikt om de intensiteit van de metaaldetectie aan te geven • Indicatie voor een lege batterij • 3,5 mm koptelefoonaansluiting

batterij • 3,5 mm koptelefoonaansluiting

batterij • 3,5 mm koptelefoonaansluiting

STRUCTUUR / MONTAGE-INSTRUCTIE

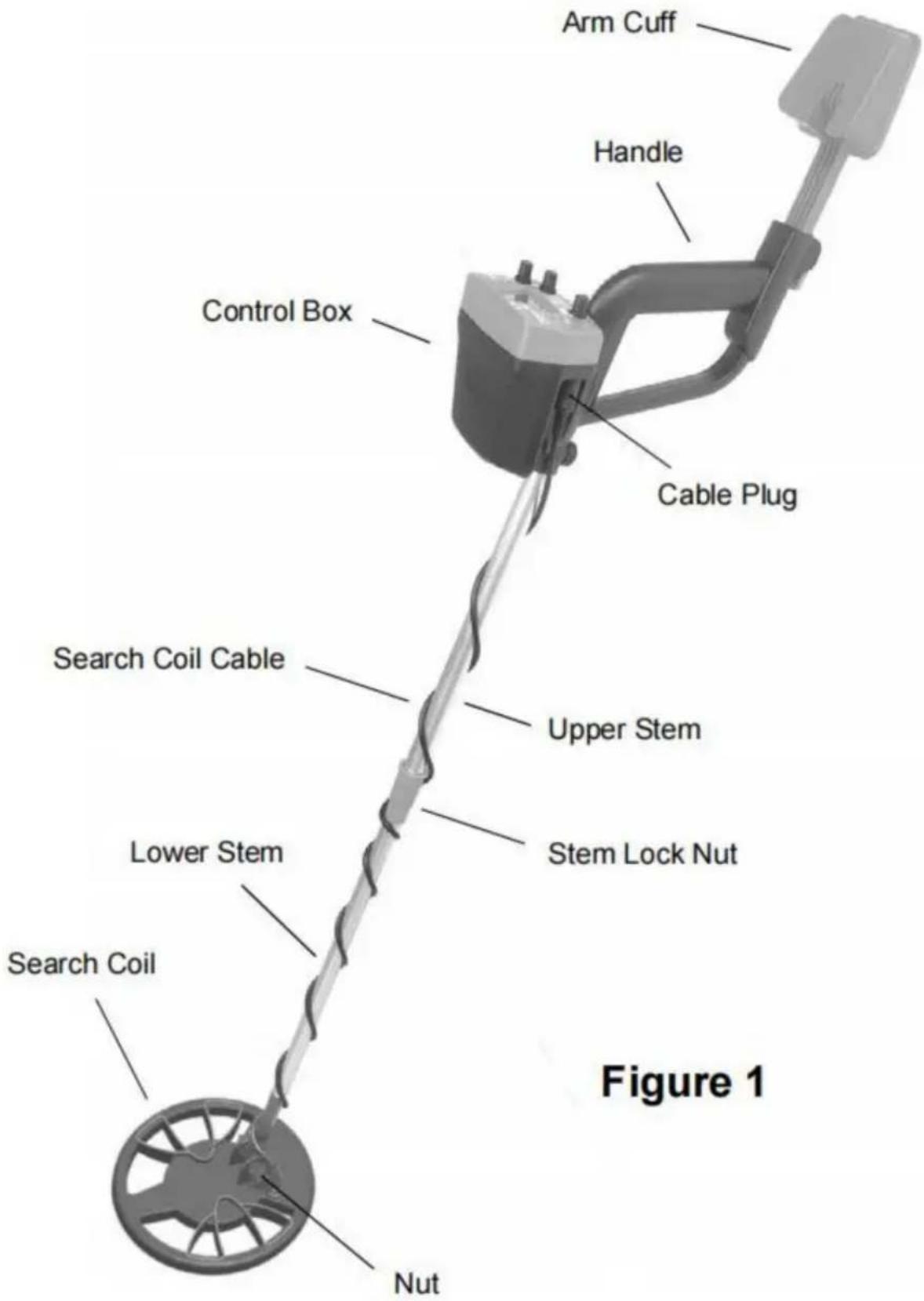

Algemene structuur:

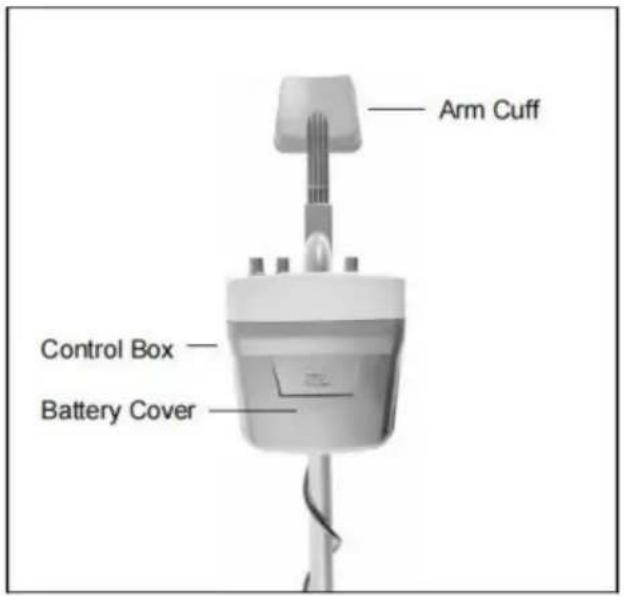

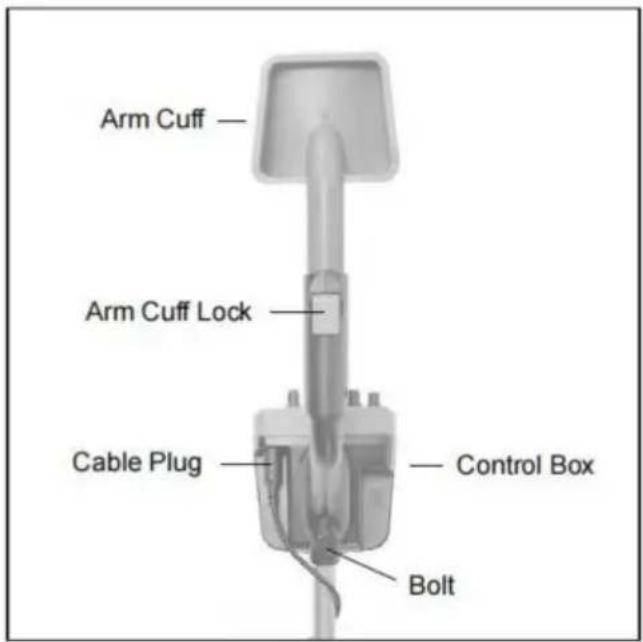

Bovenste gedeelte structuur:

Tip:

U kunt het batterijklepje naar beneden schuiven om het te verwijderen.

Nadat je voorzichtig het uiteinde omhoog trekt

van de armmanchetvergrendeling met 90°, u

kan de hoogte van de armmanchet aanpassen.

Nadat u klaar bent met de

aanpassing, trekt u het uiteinde naar beneden

van de armmanchetvergrendeling om de

armmanchet.

Om de controlebox te verwijderen

van de bovenste stam, draai tegen de klok in de bout

die de bediening vasthoudt

doos om de bout te verwijderen. Dan

Beweeg de bedieningskast omhoog om deze van

de bovenste steel te verwijderen.

1. Zie de bovenstaande afbeelding. De bevestigingsring wordt om de onderste steel geplaatst en de platte zijde wijst naar de bovenste steel.
2. De twee uitsteeksels aan de binnenkant van de schroefdraad moeten in elkaar passen met de twee gaten aan de onderkant van de bovenste steel.
3. Als u de armmanchet wilt gebruiken, steekt u deze in het overeenkomstige gat naast de handgreep tot de gewenste diepte en trekt u vervolgens het uiteinde van de armmanchetvergrendeling naar beneden om de armmanchet te vergrendelen. Eenmaal ingebracht, kan de armmanchet niet meer worden losgekoppeld van de bovenste steel.
4. Om schade te voorkomen, mag u niet met kracht aan de zoekspoelkabel trekken. Wanneer u de kabel aansluit op de aansluiting aan de achterkant van de regelkast of de kabel uit het stopcontact trekt, houd dan de kabelstekker vast in plaats van de kabel.

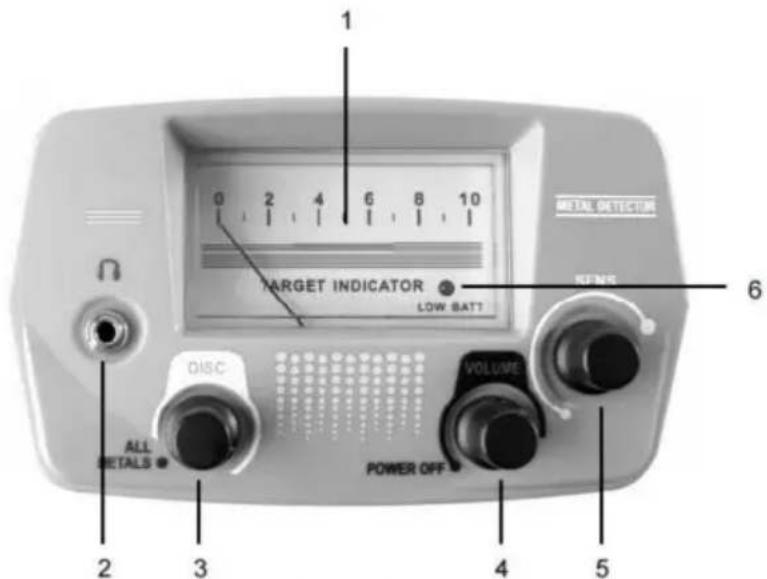

PANEEL VAN DE CONTROLEKAST

Figuur 5

1. Meter

Wordt gebruikt om de bedrijfsstatus van de detector aan te geven.

2. Oortelefoonaansluiting

3. ALLE METALEN/SCHIJFKNOP

Draai deze ALL METALS/DISC-knop tegen de klok in naar de positie "ALL METALS".

De knop klikt en de detector blijft in de ALLE METALEN-detectiemodus.

Wanneer deze knop in de stand "ALL METALS" staat, draait u hem met de klok mee en daarna klikken, staat de detector in de DISCRIMINATIE (DISC)-modus.

4. POWER/VOLUME-knop

Hiermee kunt u de detector in- of uitschakelen of het gewenste alarmvolume selecteren.

Om de detector in te schakelen, draait u de POWER/VOLUME-knop met de klok mee totdat u een klik hoort. Blijf deze knop met de klok mee draaien om het alarmvolume te verhogen.

Om het alarmvolume te verlagen, draait u deze knop tegen de klok in. Om het alarm uit te schakelen, draai deze knop tegen de klok in totdat u een klik hoort.

5. SENS-knop

Wordt gebruikt om de gevoeligheid van de detector aan te passen.

U kunt deze SENS-knop met de klok mee draaien om de gevoeligheid te verhogen, of draai deze knop tegen de klok in om de gevoeligheid te verlagen.

6. Indicator voor lage batterij

Wanneer de batterijen niet voldoende opgeladen zijn, zal deze indicator voor een lege batterij oplichten als een indicatie en u moet de batterijen onmiddellijk vervangen; anders kan het detectievermogen van de detector afnemen of zal de detector niet kunnen werken

normaal gesproken.

GEBRUIKSAANWIJZING

Voorbereiding voorafgaand aan metaaldetectie

Voordat u met een buitenzoeking begint, test u de detector met de volgende metaalsoorten: monsters:

• Een ijzeren spijker •Een munt van vijf cent (nikkel) •Een cent (zinken munt, na 1982) •Een zilveren kwartje van 25 cent

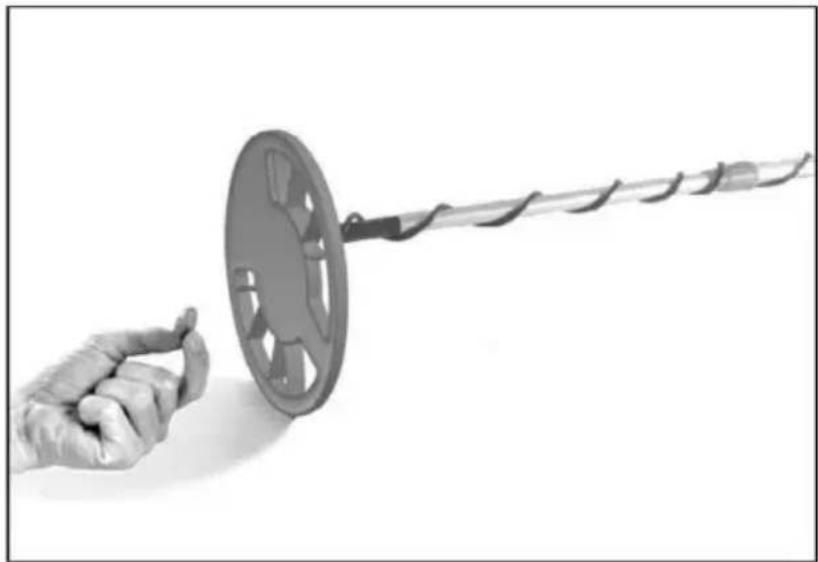

Plaats de metaaldetector op een houten of plastic tafel met de zoekspoel ongeveer

loodrecht op het tafeloppervlak (zie afbeelding 6). Zorg ervoor dat de tafel ver weg staat

van televisies, computers of andere apparaten die elektromagnetische interferentie kunnen veroorzaken.

Let op: Om storingen te voorkomen, verwijdert u alle horloges, ringen of andere metalen voorwerpen van uw telefoon.

je vingers en handen.

Testen van de detector in de ALL METALS-modus

Draai de ALL METALS/DISC- knop tegen de klok in totdat deze klikt. Nu is de

detector staat in de ALL METALS-modus. Draai de SENS- knop voorzichtig helemaal

met de klok mee tot het einde.

Nu is de detectiegevoeligheid op het hoogste niveau. Zie Figuur 6, respectievelijk

laat de metaalmonsters (de ijzeren spijker en 3 munten) met een snelheid over de zoekspoel gaan.

afstand van 5 cm tot 8 cm. Wanneer een van de metaalmonsters de zoekzone passeert

spoel, moet de detector piepen en moet de meterwijzer naar rechts uitslaan.

Wanneer de detector stopt met klinken, moet de meterwijzer terugkeren naar zijn oorspronkelijke stand snel een positie innemen.

De ALL METALS-modus zorgt ervoor dat de detector de maximale detectie bereikt diepte mogelijk.

Let op: Tijdens de test moet het metaalmonster dat u gebruikt in beweging zijn, anders reageert de detector niet op dit metaalmonster.

Testen van de detector in de DISCRIMINATIE-modus

Opmerking:

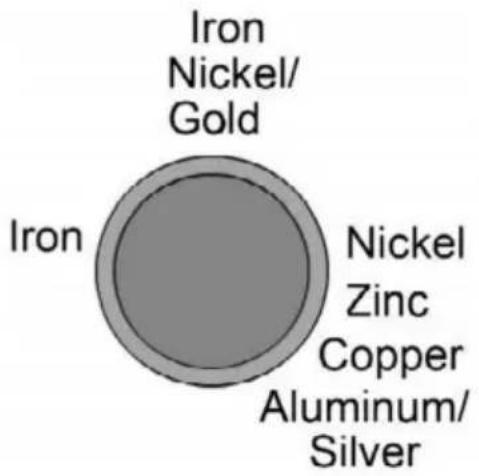

Figuur 7 aan de rechterkant

toont de knopposities voor

enkele vaak voorkomende

metalen. Als de ALLE METALEN/SCHIJF

knop in een van deze

posities staat, wordt het corresponderende

metaal genegeerd tijdens het

scannen. De specificaties of

beschrijvingen op de afbeelding

zijn niet nauwkeurig en zijn voor

uitsluitend bedoeld als niet-kritische referentie.

Zorg ervoor dat de ALL METALS/DISC-knop in de "ALL METALS"-positie staat en draai de knop vervolgens met de klok mee totdat deze klikt. De detector staat nu al in de DISCRIMINATION-modus. In deze modus kunt u de ALL METALS/DISC-knop gebruiken om naar specifieke metalen te zoeken door andere soorten metalen te negeren. In de huidige knoppositie, waar de knop net klikte, reageert de detector op ELK metalen object en zal de meterwijzer naar rechts zwaaien wanneer de detector piept.

1. Om de instellingen aan te passen zodat de metaaldetector geen ijzerhoudende metalen detecteert, zet u zowel de VOLUME-knop als de SENS-knop op het midden (of een hogere stand).

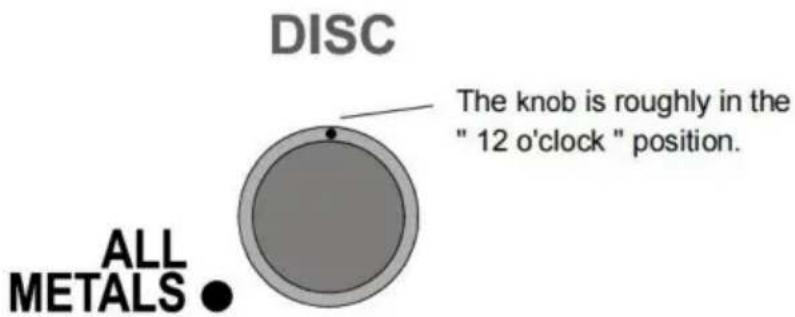

2. Stel vervolgens de ALL METALS/DISC-knop in op ongeveer "12 uur". Zie afbeelding 8.

1. Als test veegt u het ijzeren spijkermonster over de zoekspoel op een afstand van ongeveer 5 cm tot 7,5 cm. De detector zal niet piepen en de metalen wijzer zal niet afbuigen, maar de andere metalen monsters (de drie munten) zullen de detector laten piepen en de meterwijzer naar rechts afbuigen wanneer ze respectievelijk over de zoekspoel worden geveegd.

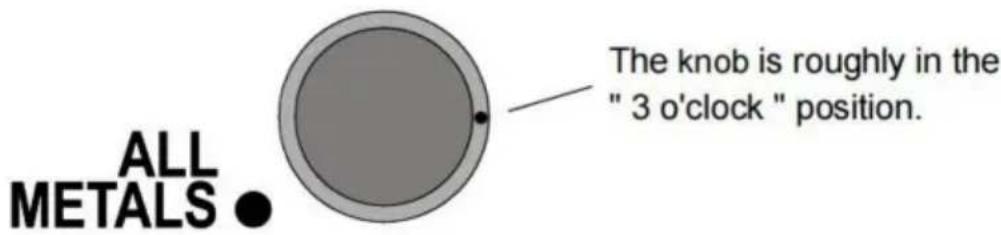

2. Om ervoor te zorgen dat de metaaldetector nikkelmetalen negeert, stelt u de optie ALLE METALEN/SCHIJF in door de knop naar ongeveer "3 uur" te draaien (zie afbeelding 9). Beweeg het nikkel over de zoekspoel op een afstand van ongeveer 5 cm tot 7,5 cm; de metaaldetector zal niet reageren op het nikkel of de ijzeren spijker. Maar het zal wel reageren op de andere monsters.

DISC

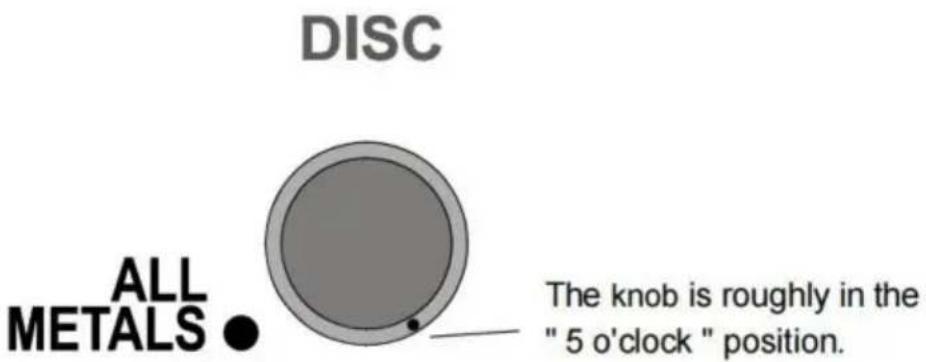

1. Om te voorkomen dat de zinken penny wordt gedetecteerd, stelt u de ALL METALS/DISC-knop in op ongeveer "5 uur" (zie afbeelding 10). Op dit moment is alleen de zilveren kwart van 25 cent gedetecteerd zou moeten worden.

Let op: De discriminatiepositie van aluminium is vergelijkbaar met die van zilver. Dus beide metalen worden tegelijkertijd gedetecteerd. De discriminatiepositie van goud is vergelijkbaar met de nikkelinstelling.

Door de bovenstaande tests kunt u snel de prestaties van de detector kennen en weten hoe u de detector moet gebruiken.

Tip: Tijdens de test moet het metaalmonster dat u gebruikt, in beweging zijn.

Detectie van metalen objecten met de detector

Nadat u alle hierboven genoemde tests hebt voltooid en de detector hebt ingesteld om aan de vereisten te voldoen,

Als u dat wenst, kunt u metalen voorwerpen gaan detecteren.

Zet de detector aan en zet hem in de ALL METALS-modus. Draai de SENS-knop naar een gewenste gevoeligheidsinstelling en blijf ver weg van externe interferentiebronnen.

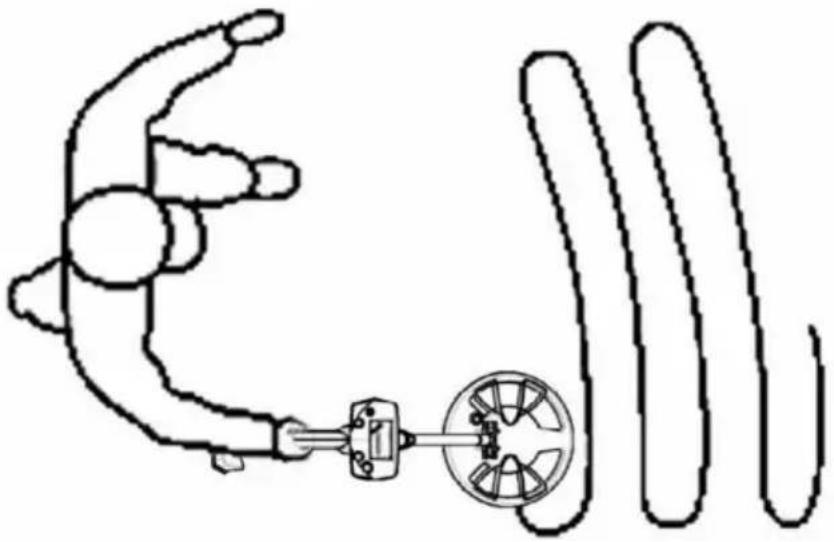

Houd tijdens de detectie de zoekspoelhoogte ongeveer 3 cm tot 5 cm boven de

Loop langzaam en parallel aan de grond, voor de beste detectieresultaten.

terwijl u de zoekspoel langzaam in een rechte lijn van links naar rechts scant.

Wanneer u een metalen voorwerp detecteert, kunt u de DISCRIMINATIE-modus gebruiken om te proberen verdere identificatie of discriminatie, indien nodig.

Metaaldetectie is een zorgvuldige, moeilijke klus. Omdat er ijzeren spijkers, metalen oxiden en metaalresten in de grond zitten, kan het nodig zijn om veel detecties uit te voeren op dezelfde locatie om een nauwkeurig resultaat te krijgen, vooral in een gebied waar de bodem complexe minerale bestanddelen bevat.

Opmerking:

1. Omdat er veel factoren zijn (de mate van oxidatie van het metalen object, metaalverontreinigingen

in de bodem, het vochtgehalte van de bodem, enz.) die de metaaldetectie/-identificatie kunnen beïnvloeden in DISCRIMINATIE-modus, zijn de resultaten van metaalidentificatie/discriminatie niet gegarandeerd correct.

1. Tijdens de detectie moet de zoekspoel in beweging zijn. Als de zoekspoel stilstaat, kan de detector metaal niet normaal detecteren.
2. De detector kan werken met de oortelefoon (optioneel). Om de oortelefoon te gebruiken, hoeft u alleen maar de stekker van de oortelefoon in de oortelefoonaansluiting op de bedieningskast te steken; de luidspreker in de regelkast wordt automatisch uitgeschakeld.

Opmerking:

Gebruik voor uw eigen veiligheid geen oordopjes in de buurt van verkeer.

Om gehoorverlies te voorkomen, mag u geen oortelefoon gebruiken als u zich erdoor ongemakkelijk voelt.

ongemakkelijk. DUAL-FREQUENTIE AUDIO ALARM FUNCTIE

De detector heeft een dual-frequency audio alarmfunctie. Wanneer hij een ferrometaal object detecteert, zendt hij een toon van 660 Hz audiosignaal uit, en wanneer hij een non-ferrometaal object detecteert, zendt hij een audiosignaal van 2000 Hz uit.

BATTERIJ VERVANGEN

Wanneer de indicator voor een bijna lege batterij oplicht, zijn de batterijen niet sterk genoeg en moeten ze onmiddellijk vervangen worden.

Om de batterijen te vervangen, schakelt u eerst de detector uit. Schuif vervolgens het batterijklepje (zie Figuur 2) naar beneden om het te verwijderen. Vervang de oude batterijen door nieuwe.

van hetzelfde type, en zorg ervoor dat de polariteitsaansluitingen correct zijn (zie de

polariteitsaanduidingen aan de onderkant van het batterijcompartiment). Plaats het batterijklepje terug.

OPMERKING

1. Om de batterij te sparen, schakelt u de detector uit wanneer u deze niet gebruikt.
2. Als de detector niet normaal kan functioneren, kan dit mogelijk worden veroorzaakt doordat de batterijen zijn uitgeput.
3. Bescherm de stekker van de zoekspoelkabel tegen vocht; anders kan de detector zijn detectievermogen verliezen. Droog de stekker indien nodig.
4. De controlebox is niet waterdicht. Bescherm de controlebox tegen water en gebruik de detector niet in de regen.
5. Plaats de detector niet in een omgeving met een hoge temperatuur.
6. Knoei niet met het circuit van de detector.
7. Trek niet met kracht aan de zoekspoelkabel.
8. Behandel de detector voorzichtig. Stoot de detector niet, laat hem niet vallen en misbruik hem niet.
9. Gebruik geen overmatige kracht wanneer u aan een knop draait.

WAARSCHUWING

Elke metaaldetector kan ondergrondse elektriciteitskabels, explosieven of andere objecten ontdekken die bij een klap persoonlijk letsel kunnen veroorzaken. Neem bij het zoeken naar metalen de volgende voorzorgsmaatregelen in acht:

1. Zoek niet op een plek waar u vermoedt dat er ondiep begraven ligt ondergrondse elektrische leidingen of buizen.
2. Vermijd het raken van leidingen waarvan u weet of vermoedt dat ze onder elektrische stroom staan.
3. Verstoor geen enkele pijpleiding, vooral niet als deze ontvlambaar gas kan vervoeren of vloeistof.
4. Wees voorzichtig bij het graven naar een doel, vooral in gebieden waar u niet zeker bent van de omstandigheden onder de grond.
5. Houd u bij het detecteren aan alle nationale, regionale en lokale wetten.

Bedrijfsstroom: 80mA Batterij:

1,5V-batterij, AA of gelijkwaardig, 6 stuks

VERKLARING

1. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
2. Ons bedrijf is niet aansprakelijk voor enig verlies.
3. De inhoud van deze handleiding kan niet worden gebruikt als reden om de detector te gebruiken voor elke speciale toepassing.

ACCESSOIRES

Handleiding: 1 stuk

Oortelefoon: 1 stuk

Handtas: 1 stuk

Graafschop: 1 stuk

Oortelefoonplug: 1 stuk

Batterij: 6 stuks
