INSTRUKCJA OBSŁUGI TS156A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

DETEKTOR METALI

MODEL:TS156A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

DETEKTOR METALI

MODEL:TS156A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

WSTEP

Ten wykrywacz metali został zaprojektowany przy użyciu najnowszej technologii. Jest lekki i łatwy w obsłudze. Posiada dwa tryby wykrywania, którymi są ALL METALS i DISCRIMINATION, a pomiędzy nimi można wybrać żądany tryb.

Cechy:

• Dwa tryby wykrywania – tryb ALL METALI i tryb DYSKRYMINACJI
  • Regulowana czułość
  • Dwa rodzaje dźwięków alarmowych
  •Regulowana głośność
  •Automatyczne dostrojenie do gruntu
  •Alarm dźwiękowy
• Miernik natężenia prądu wskazujący intensywność wykrywania metali • Wskaźnik
  niskiego poziomu naładowania
  baterii • Gniazdo słuchawkowe 3,5 mm

INSTRUKCJA STRUKTURY / MONTAŻU

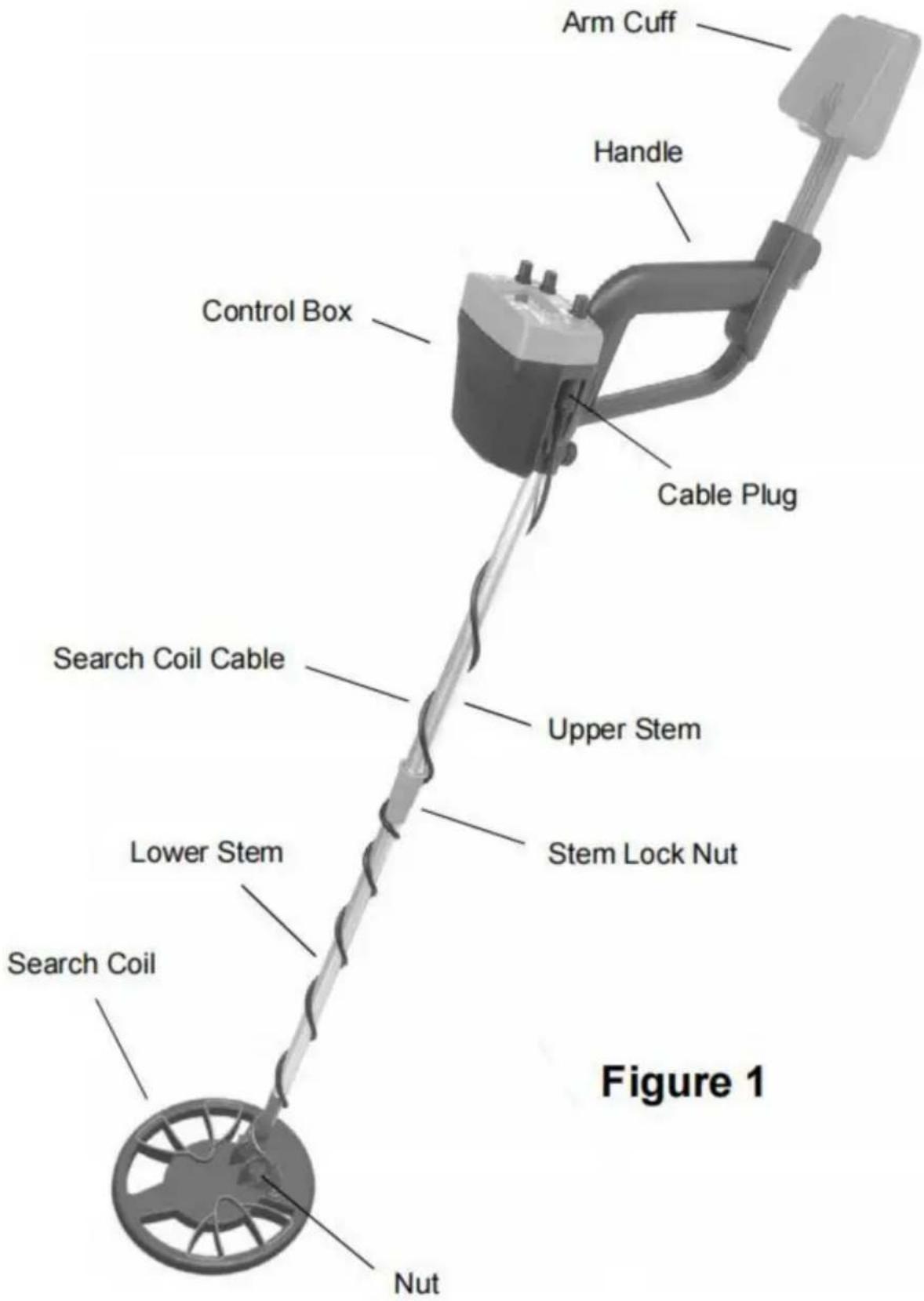

Ogólna struktura:

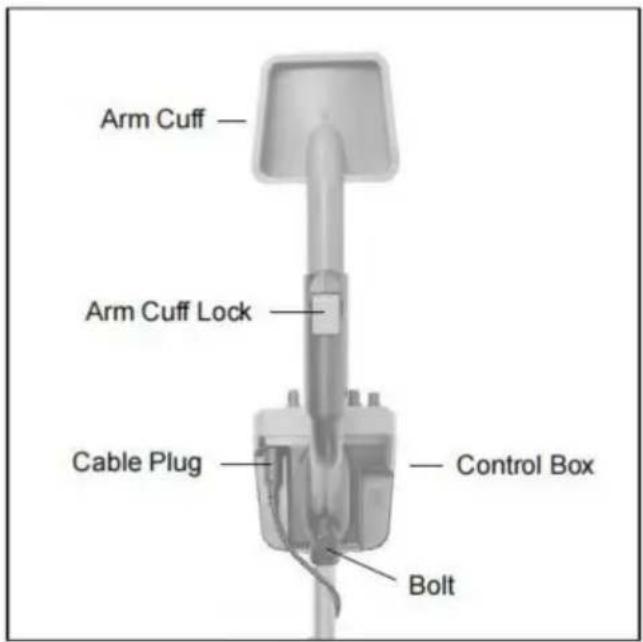

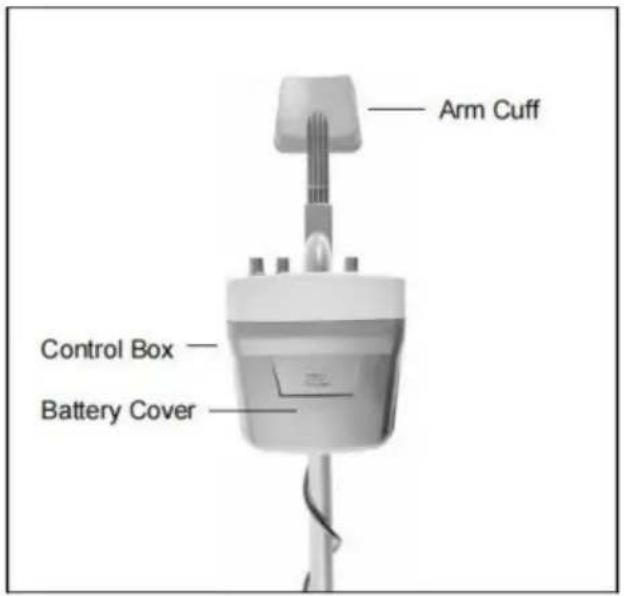

Struktura części górnej:

Wskazówka: Możesz zdjąć pokrywę baterii, przesuwając ją w dół.

Po delikatnym podniesieniu końca

blokady mankietu ramienia o 90°,

można regulować wysokość mankietu ramienia.

Po zakończeniu regulacji pociągnij

w dół koniec

blokady mankietu ramienia, aby zablokować

mankiet na ramię.

Aby usunąć skrzynkę sterowniczą z

górny trzon, przeciwnie do ruchu wskazówek

zegara przekręć śrubę, która trzyma sterowanie

pudełko, aby usunąć śrubę. Następnie

przesuń skrzynkę sterowniczą do góry, aby

wyjąć ją z górnego trzonu.

1. Zobacz powyższy rysunek. Pierścień mocujący należy umieścić wokół dolnego trzonu, a jego płaska strona powinna być skierowana w stronę górnego trzonu.
2. Dwa występy na wewnętrznej powierzchni pierścienia gwintowanego muszą pasować do siebie. dwa otwory w pobliżu dolnego końca górnego trzonu.
3. Jeśli chcesz użyć mankietu, włóż go do odpowiedniego otworu obok uchwytu na żądaną głębokość, a następnie pociągnij koniec ramienia w dół blokada mankietu do zablokowania mankietu ramienia. Po włożeniu mankietu ramienia nie można odłączony od górnego trzonu.
4. Aby uniknąć uszkodzenia, nie ciągnij za kabel cewki wyszukiwania z dużą siłą podłączając kabel do gniazda znajdującego się z tyłu skrzynki sterowniczej lub odłączając kabel od gniazdka, należy trzymać za wtyczkę kabla, a nie za kabel.

PANEL SKRZYNKI STEROWNICZEJ

METAL DETECTOR TARGET INDICATOR LOW BATT FENS 6 DISC VOLUME ALL DETAILS POWER OFF 2 3 4 5

Figure 5

1. Miernik

Służy do sygnalizowania stanu pracy detektora.

1. Gniazdo słuchawkowe

2. ALL METALS/DISC Gałka

Obróć pokrętło ALL METALS/DISC w kierunku przeciwnym do ruchu wskazówek zegara do pozycji „ALL METALS”. Pokrętło kliką, a detektor pozostaje w trybie wykrywania WSZYSTKICH METALI.

Gdy pokrętło znajduje się w pozycji „ALL METALLS”, należy je przekręcić zgodnie z ruchem wskazówek zegara, a po kliknięć, detektor jest w trybie DYSKRYMINACJI (DISC).

4. Pokrętło ZASILANIA/GŁOŚNOŚCI

Służy do włączania i wyłączania detektora lub wybierania żądanej głośności alarmu.

Aby włączyć detektor, należy przekręcić pokrętło ZASILANIA/GŁOŚNOŚCI zgodnie z ruchem wskazówek zegara, aż do usłyszenia kliknięcia. Kontynuuj kręcenie pokrętłem zgodnie z ruchem wskazówek zegara, aby zwiększyć głośność alarmu.

Aby zmniejszyć głośność alarmu, przekręć pokrętło przeciwnie do ruchu wskazówek zegara. Aby wyłączyć alarm, detektora, przekręć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie.

5. Pokrętło SENS

Służy do regulacji czułości detektora.

Możesz obrócić pokrętło SENS zgodnie z ruchem wskazówek zegara, aby zwiększyć czułość lub Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć czułość.

1. Wskaźnik niskiego poziomu naładowania baterii

Gdy poziom naładowania baterii nie jest wystarczająco wysoki, zaświeci się wskaźnik niskiego poziomu naładowania baterii. wskaźnik i należy natychmiast wymienić baterie; w przeciwnym razie zdolność wykrywania detektora zmniejszy się lub detektor nie będzie mógł działać normalnie.

INSTRUKCJA OBSŁUGI

Przygotowanie przed wykrywaniem metali

Przed rozpoczęciem przeszukiwania na zewnątrz należy przetestować wykrywacz za pomocą następującego narzędzia: próbki:

•Gwóźdź żelazny

•Moneta pięciocentowa (niklowa)

• Jednocentówka (moneta cynkowa, po 1982 r.)

- Srebrna moneta ćwierćdolarowa o wartości 25 centów

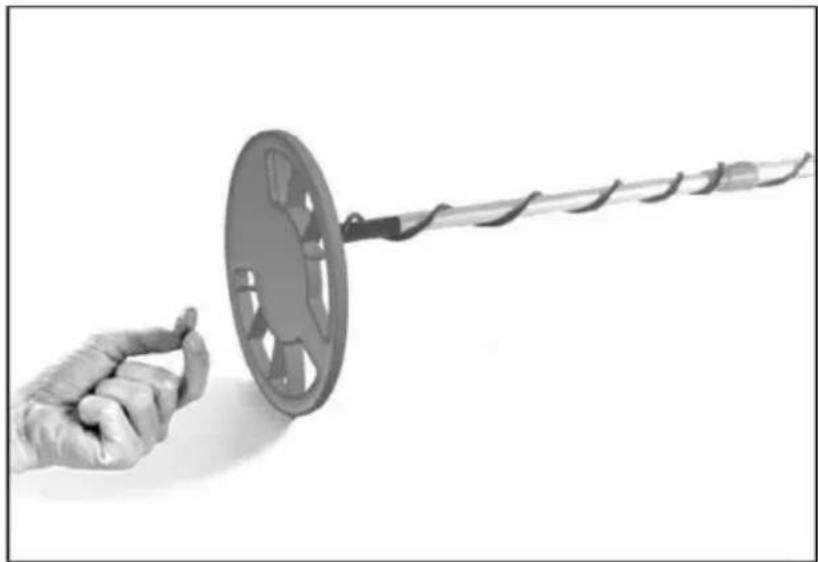

Umieść wykrywacz metali na drewnianym lub plastikowym stole z cewką poszukiwawczą mniej więcej prostopadle do powierzchni stołu (patrz rysunek 6). Upewnij się, że stół jest daleko z telewizorów, komputerów i innych urządzeń mogących powodować zakłócenia elektromagnetyczne. Uwaga: Aby uniknąć zakłóceń, należy zdjąć wszystkie zegarki, pierścionki i inne metalowe przedmioty. Twoje palce i dłonie.

Testowanie detektora w trybie ALL METALS

Obróć pokrętło ALL METALS/DISC w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie. Teraz detektor jest w trybie ALL METALS. Delikatnie przekręć pokrętło SENS całkowicie zgodnie z ruchem wskazówek zegara, aż dojdzie do końca.

Teraz czułość wykrywania jest na najwyższym poziomie. Zobacz odpowiednio rysunek 6 przesuń próbki metalu (gwóżdź żelazny i 3 monety) przez cewkę poszukiawawczą z prędkością odległość od 5 cm do 8 cm. Gdy tvórakolwiek z próbek metalu przechodzi przez pole poszukiwań cewka, detektor powinien wydać sygnał dźwiękowy, a wskazówka miernika powinna przechylić się w prawo. Gdy detektor przestanie wydawać dźwięki, wskaźnik miernika powinien powrócić do pierwotnej pozycji szybko ustawić.

Tryb ALL METALS pozwala detektorowi osiągnąć maksymalną skuteczność wykrywania możliwa głębokość.

Uwaga: Podczas przeprowadzania testu próbka metalu, której używasz, musi się poruszać; w przeciwnym razie detektor nie zareaguje na tę próbkę.

Testowanie detektora w trybie DYSKRYMINACJI

Notatka:

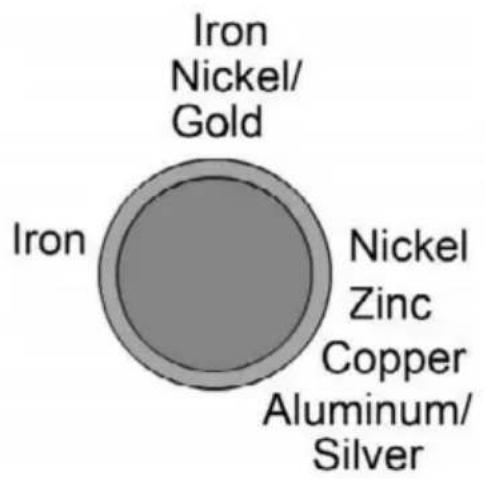

Rysunek 7 po prawej stronie przedstawia położenia pokręteł dla często spotykanych metale. Jeśli ALL METALE/DISC pokrętło jest w jednym z nich pozycje, odpowiadający metal zostanie zignorowany podczas skanowania. Specyfikacje lub opisy na rysunku nie są dokładne i dotyczą

tylko odniesienie niekrytyczne.

Iron Nickel/ Gold Iron Nickel Zinc Copper Aluminum/ Silver

Upewnij się, że pokrętło ALL METALS/DISC jest w pozycji „ALL METALS”, a następnie przekręć pokrętło zgodnie z ruchem wskazówek zegara, aż do kliknięcia. Teraz detektor jest już w trybie DISCRIMINATION. W tym trybie możesz użyć pokrętła ALL METALS/DISC do wyszukiwania określonych metali, ignorując inne rodzaje metali. W obecnej pozycji pokrętła, w której pokrętło właśnie kliknęło, detektor zareaguje na DOWOLNY metalowy obiekt, a wskaźnik miernika przesunie się w prawo, gdy detektor wyda sygnał dźwiękowy.

1. Aby zmienić ustawienia zapobiegające wykrywaniu metali przez wykrywacz metali metali żelaznych, ustaw pokrętło VOLUME i pokrętło SENS na środek (lub na wyższe ustawienie).

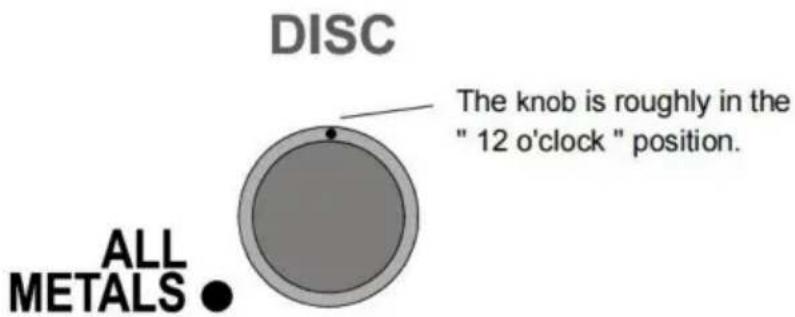

2. Następnie ustaw pokrętło ALL METALS/DISC na około „godzinę 12”. Zobacz rysunek 8.

1. W ramach testu przesuń próbkę gwoździa żelaznego po cewce poszukiwawczej z odległości około 5 cm do 7,5 cm, detektor nie wyda sygnału dźwiękowego, a wskaźnik metalu nie będzie się odchylął, ale inne próbki metalu (trzy monety) spowodują, że detektor wyda sygnał dźwiękowy i wskaźnik miernika odchyla się w prawo, gdy jest odpowiednio przesuwany cewka poszukiwawcza.

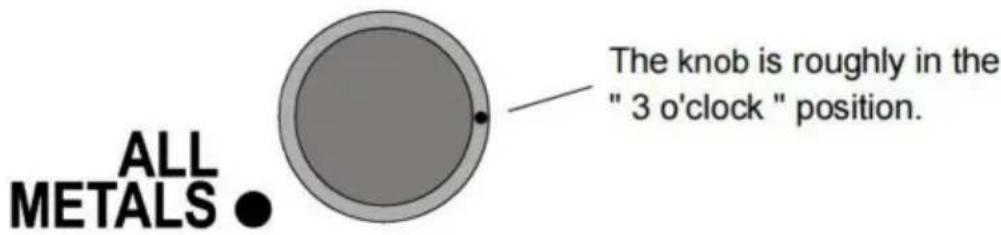

2. Aby wykrywacz metali ignorował metale niklowe, ustaw opcję WSZYSTKIE METALE/DYSK pokrętło na około „godzinę 3” (patrz rysunek 9). Przesuń nikiel po cewce poszukiwawczej w odległości około 5 cm do 7,5 cm; wykrywacz metali nie będzie reagował na nikiel lub żelazny gwóżdź. Ale zareaguje na inne próbki.

DISC

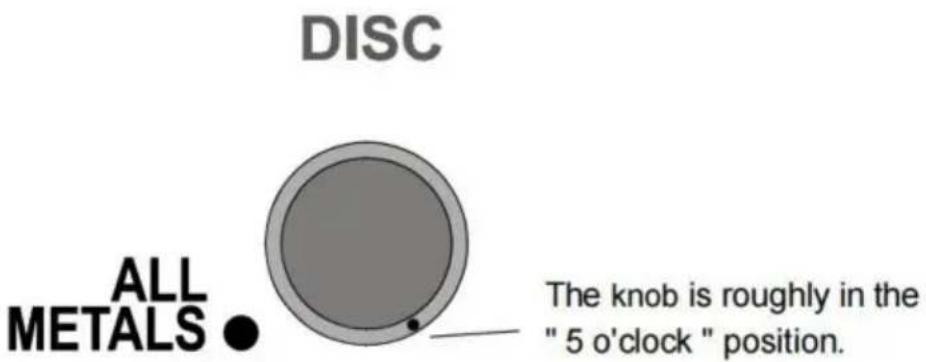

1. Aby zapobiec wykryciu cynkowej monety, ustaw opcję WSZYSTKIE METALE/DYSK

pokrętło na około „godzinę 5” (patrz rysunek 10). Do tej pory tylko 25-centowa srebrna ćwiartka powinien zostać wykryty.

Uwaga: Pozycja dyskryminacyjna aluminium jest podobna do pozycji dyskryminacji srebra. Więc oba metale zostaną wykryte w tym samym czasie. Pozycja dyskryminacyjna złota jest podobnie do oprawy niklowej.

Dzięki powyższym testom możesz szybko sprawdzić wydajność detektora i wiedzieć jak używać detektora.

Wskazówka: Podczas przeprowadzania testu próbka metalu musi być w ruchu.

Wykrywanie obiektów metalowych za pomocą detektora

Po wykonaniu wszystkich powyższych testów i ustawieniu detektora tak, aby spełniał

Jeśli zajdzie taka potrzeba, możesz zacząć wykrywać przedmioty metalowe.

Włącz detektor i ustaw go w trybie ALL METALS. Ustaw pokrętło SENS na

pożądane ustawienie czułości i znajdować się z dala od wszelkich zewnętrznych zakłóceń źródło.

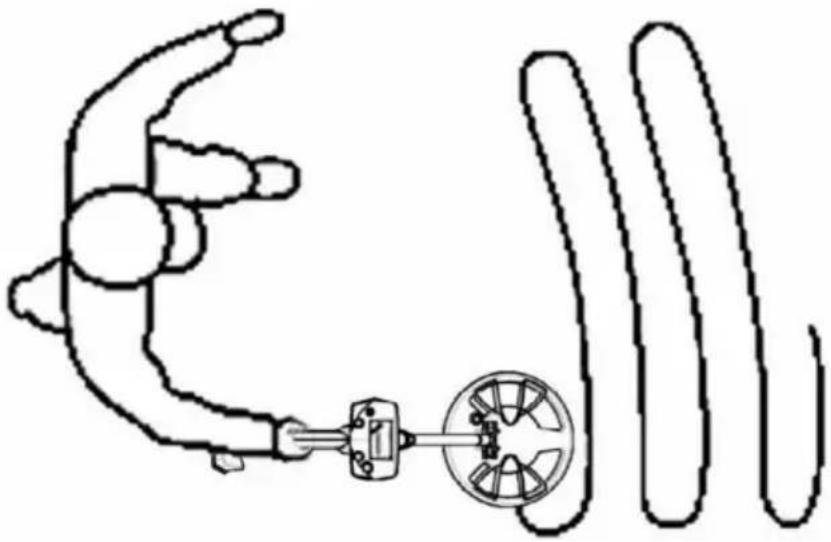

Podczas wykrywania utrzymuj cewkę poszukiwawczą na wysokości około 3–5 cm nad powierzchnią.

aby uzyskać najlepsze rezultaty wykrywania, cały czas trzymaj się podłoża i idź powoli

przesuwając powoli cewkę poszukiwawczą w linii prostej z boku na bok.

Gdy wykryjesz obiekt metalowy, możesz spróbować użyć trybu DYSKRYMINACJI

dalsza identyfikacja i dyskryminacja, jeżeli jest to konieczne.

Wykrywanie metali to ostrożna, trudna praca. Ponieważ mogą tam być żelazne gwoździe, metalowe tlenków i złomu metalowego w glebie, może być konieczne przeprowadzenie wielu badań wykrywających razy w tym samym miejscu, aby uzyskać dokładny wynik, zwłaszcza w obszarze, w którym Gleba zawiera złożone składniki mineralne.

Notatka:

1. Ponieważ wiele czynników (stopień utlenienia przedmiotu metalowego, zanieczyszczenia metalu)

w glebie, wilgotność gleby itp.) mogą mieć wpływ na wykrywanie/identyfikację metali.

W trybie DYSKRYMINACJI wyniki identyfikacji/dyskryminacji metali nie są

gwarantujemy poprawność.

1. Podczas wykrywania cewka poszukiwawcza musi być w ruchu. Jeżeli cewka poszukiwawcza jest nieruchomo, detektor nie jest w stanie wykryć metalu w normalnych warunkach.
2. Detektor może współpracować ze słuchawką (opcjonalnie). Aby użyć słuchawki, wystarczy

włóż wtyczkę słuchawek do gniazda słuchawkowego w skrzynce sterowniczej,

Głośnik w skrzynce sterowniczej zostanie automatycznie wyłączony.

Notatka:

Ze względów bezpieczeństwa nie należy korzystać ze słuchawek w pobliżu ruchu ulicznego.

Aby uniknąć utraty słuchu, nie używaj słuchawek, jeżeli ich używanie powoduje u Ciebie uczucie

niewygodne.FUNKCJA ALARMU DźWIĘKOWEGO O DWUCZĘSTOTLIWOŚCIACH

Detektor ma funkcję alarmu dźwiękowego o podwójnej częstotliwości. Gdy wykryje metal żelazny obiekt, emituje dźwięk o częstotliwości 660 Hz, a gdy wykryje metal nieżelazny obiekt emituje dźwięk o częstotliwości 2000 Hz.

WYMIANA BATERII

Gdy zaświeci się wskaźnik niskiego poziomu naładowania baterii, oznacza to, że baterie nie są wystarczająco naładowane i należy je wymienić.

Należy natychmiast wymienić.

Aby wymienić baterie, najpierw wyłącz detektor. Następnie przesuń pokrywę baterii

(patrz Rysunek 2) w dół, aby go wyjąć. Wymień stare baterie na nowe

tego samego typu, upewnij się, że połączenia biegunowe są prawidłowe (patrz

(oznaczenia biegunowości na spodzie komory baterii). Zainstaluj ponownie baterię

okładka.

NOTATKA

1. Aby oszczędzać baterię, wyłączaj detektor, gdy go nie używasz.
2. Jeżeli detektor nie działa normalnie, prawdopodobną przyczyną jest rozładowanie baterii.
   Są wyczerpani.
3. Chroń wtyczkę kabla cewki poszukiwawczej przed wilgocią, w przeciwnym razie detektor może ulec uszkodzeniu.
   traci zdolność wykrywania. W razie potrzeby osuszaj wtyczkę.
4. Skrzynka sterownicza nie jest wodoodporna. Chron skrzynkę sterowniczą przed wodą i nie
   używaj detektora w deszczu.
5. Nie umieszczaj detektora w środowisku o wysokiej temperaturze.
6. Nie wolno ingerować w obwód detektora.
7. Nie ciągnij za kabel cewki poszukiwawczej na siłę.
8. Obchodź się z detektorem ostrożnie. Nie uderzaj, nie upuszczaj ani nie nadużywaj detektora.
9. Przekręcając pokrętło, nie stosuj nadmiernej siły.

OSTRZEŻENIE

Każdy wykrywacz metali może wykryć podziemne linie energetyczne, materiały wybuchowe lub inne przedmioty, które po uderzeniu mogą spowodować obrażenia ciała. Podczas poszukiwania metali należy przestrzegać następujących środków ostrożności:

1. Nie szukaj w miejscu, w którym podejrzewasz, że może znajdować się płytko zakopane
   podziemne linie lub rury elektryczne.
2. Unikaj uderzania w przewody, o których wiadomo lub podejrzewa się, że przewodzą prąd elektryczny.
3. Nie naruszaj żadnego rurociągu, zwłaszcza jeśli może on transportować łatwopalny gaz lub
   płyn.

4. Zachowaj ostrożność podczas kopania w kierunku dowolnego celu, szczególnie w obszarach
   jeśli nie masz pewności co do warunków podziemnych.

5. Podczas prowadzenia poszukiwań należy przestrzegać wszystkich przepisów krajowych, stanowych i lokalnych.

SPECYFIKACJA TECHNICZNA

Prąd roboczy: 80 mA Bateria:

bateria 1,5 V, AA lub równoważna, 6 sztuk

DEKLARACJA

1. Niniejsza instrukcja może ulec zmianie bez powiadomienia.
2. Nasza firma nie bierze na siebie żadnej innej odpowiedzialności za poniesione straty.
3. Treści zawarte w niniejszej instrukcji nie mogą być wykorzystane jako podstawa do korzystania z detektora. do wszelkich specjalnych zastosowań.

AKCESORIA

Instrukcja: 1 sztuka

Słuchawki: 1 sztuka

Torebka: 1 sztuka

Łopata do kopania: 1 sztuka

Wtyczka do słuchawek: 1 sztuka

Bateria: 6 sztuk

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wyprodukowano w Chinach
