MANUALE UTENTE TS156A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

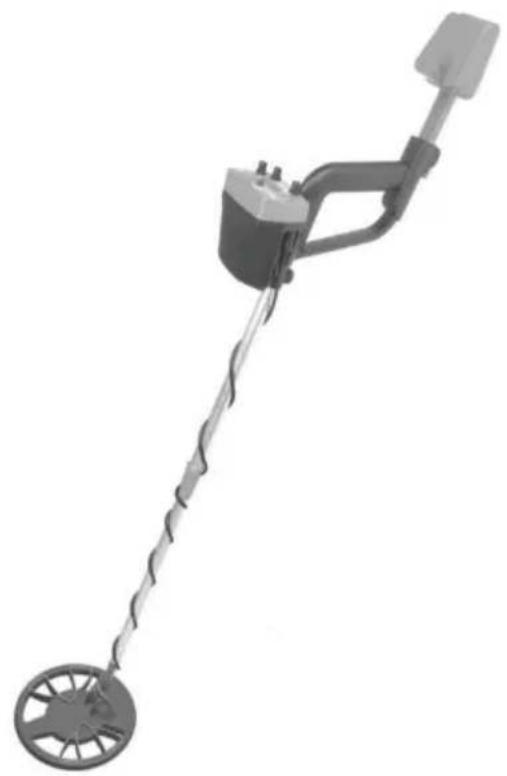

RICERCATORE DI METALLI

MODELLO:TS156A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

RICERCATORE DI METALLI

MODELLO:TS156A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

INTRODUZIONE

Questo metal detector è progettato utilizzando la tecnologia più recente. È leggero e facile da usare. Ha due modalità di rilevamento, ovvero la modalità TUTTI I METALLI e la modalità DISCRIMINAZIONE, e puoi selezionare la modalità desiderata tra di esse.

Caratteristiche:

• Due modalità di rilevamento: modalità TUTTI I METALLI e modalità DISCRIMINAZIONE
  •Sensibilità regolabile
  •Due tipi di toni di allarme
  •Volume regolabile
  •Bilanciamento automatico del terreno

• Allarme acustico

• Misuratore di corrente utilizzato per indicare l'intensità di rilevamento dei metalli

• Indicazione di batteria scarica
  • Jack per auricolari da 3,5 mm

STRUTTURA / ISTRUZIONI DI MONTAGGIO

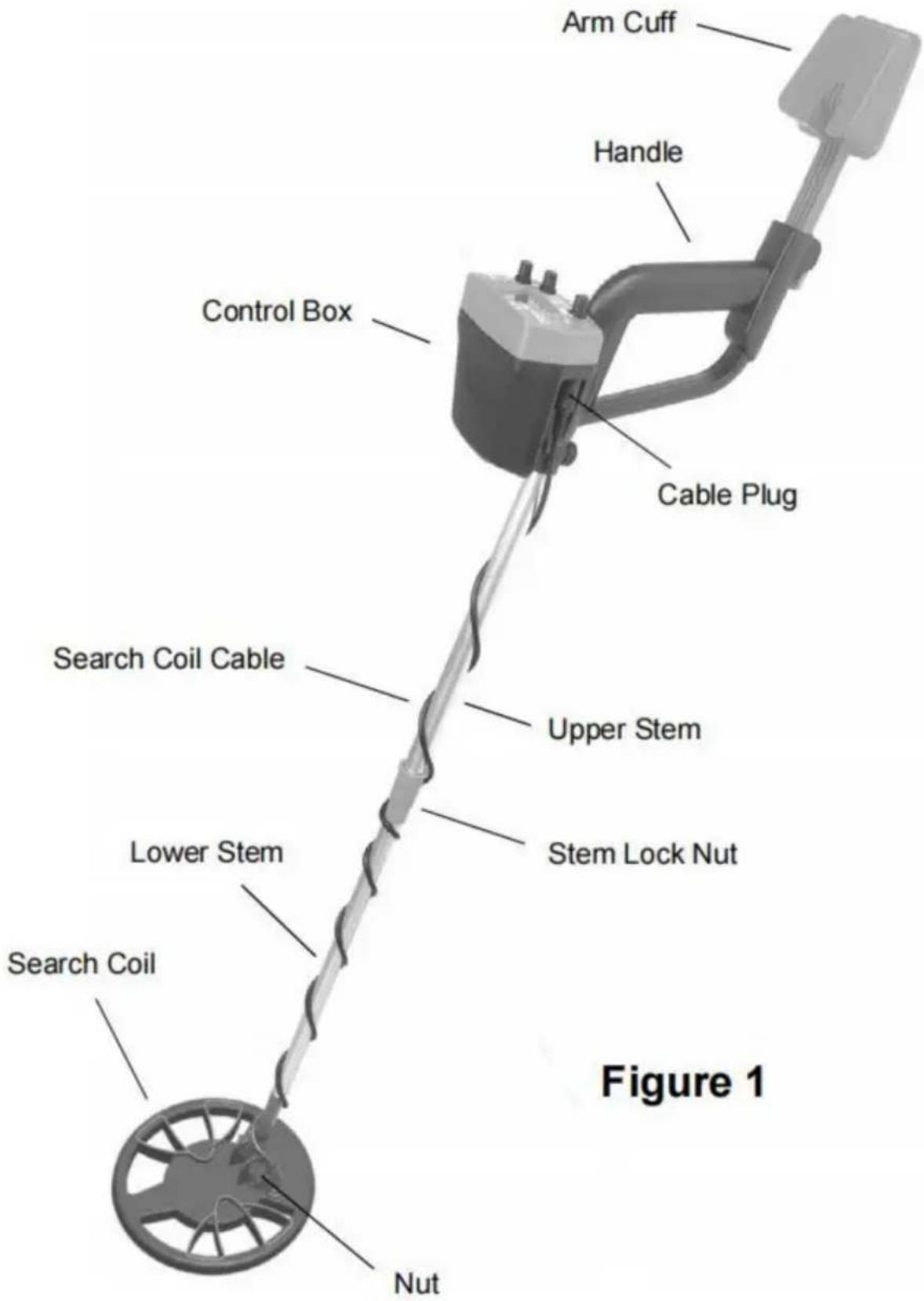

Struttura generale:

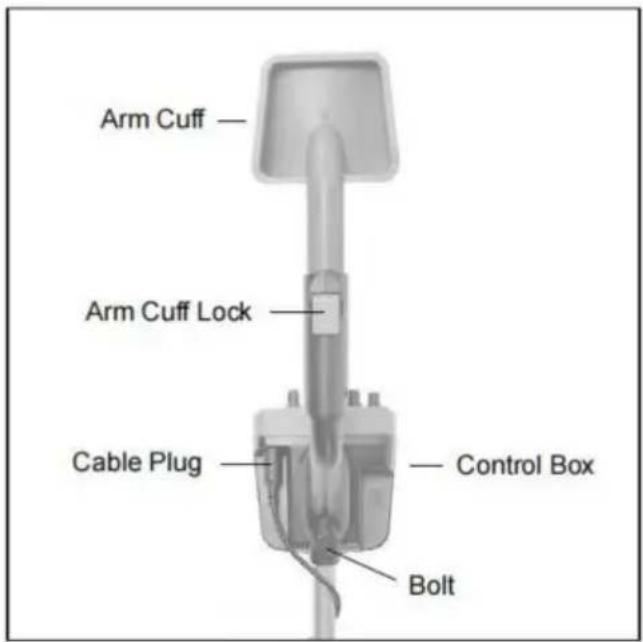

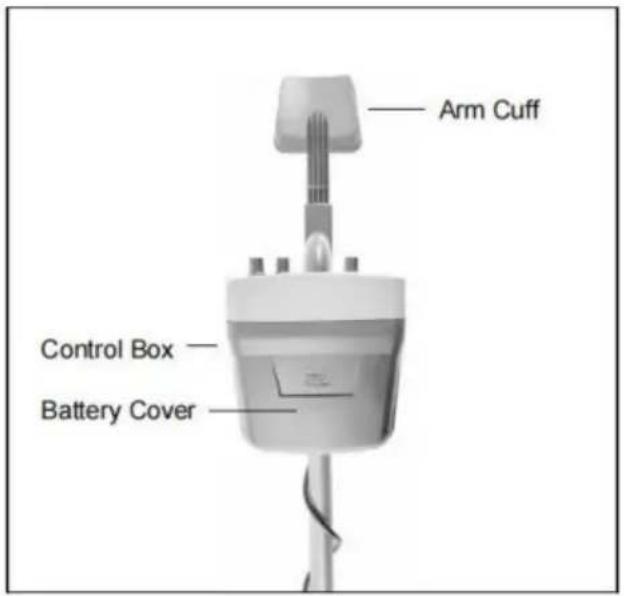

Struttura della parte superiore:

Suggerimento: è possibile rimuovere il coperchio della batteria facendolo scorrere verso il basso.

Dopo aver tirato delicatamente verso l'alto l'estremità

del bloccaggio del bracciale di 90°,

puoi regolare l'altezza del bracciale.

Dopo aver terminato la

regolazione, tira verso il basso l'estremità del blocco del polsino per bloccare il bracciale.

Per rimuovere la scatola di controllo da lo stelo superiore, girare in senso antiorario il bullone che tiene il controllo scatola per rimuovere il bullone. Poi spostare la scatola di controllo verso l'alto per rimuoverla dallo stelo superiore.

Disegno di assemblaggio

Noce Rogina di ricerca Nocce Barra flettata Cado di accasaggio jelte sze Seio intarbon Bucco set patrino da szeco Srinone Stale suprene Angilo di lissaggio flettato Maniglia Bracolale Sezola di controllo Bucco

Nota:

1. Vedere la figura sopra: l'anello di fissaggio è posizionato attorno allo stelo inferiore e il suo lato piatto è rivolto verso lo stelo superiore.
2. Le due sporgenze sulla superficie interna dell'anello filettato devono adattarsi i due fori vicino all'estremità inferiore dello stelo superiore.
3. Se si desidera utilizzare il bracciale, inserirlo nel foro corrispondente accanto alla maniglia fino alla profondità desiderata e quindi tirare verso il basso l'estremità del braccio blocco polsino per bloccare il polsino. Una volta inserito, il polsino non può essere staccato dallo stelo superiore.
4. Per evitare danni, non tirare con forza il cavo della bobina di ricerca. Quando collegando il cavo alla presa posta sul retro della scatola di controllo o scollegando il cavo dalla presa, tenere la spina del cavo invece della cavo.

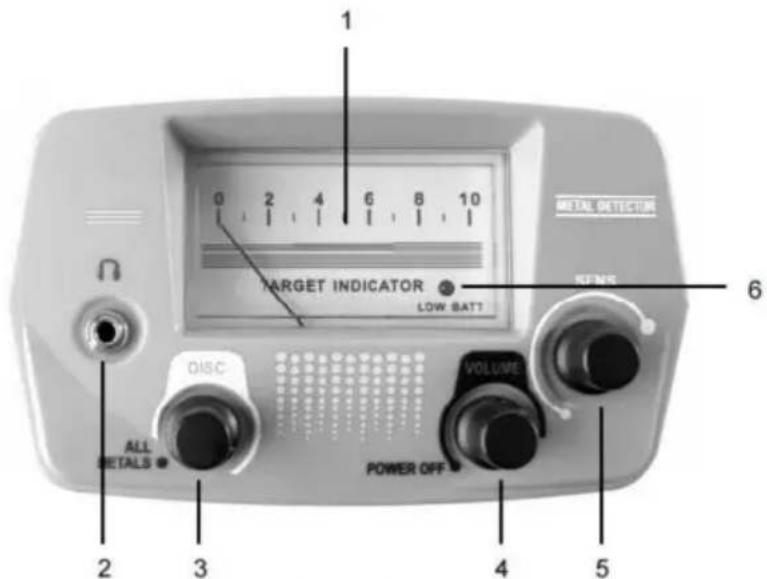

PANNELLO DELLA SCATOLA DI CONTROLLO

METAL DETECTOR TARGET INDICATOR LOW BATT FENS 6 DISC VOLUME ALL DETAILS POWER OFF 2 3 4 5

Figure 5

1. Metro

Utilizzato per indicare lo stato operativo del rilevatore.

2. Jack per auricolari

3. Manopola TUTTI I METALLI/DISCO

Ruotare in senso antiorario la manopola ALL METALS/DISC fino alla posizione "ALL METALS".

La manopola scatta e il metal detector rimane in modalità di rilevamento TUTTI I METALLI.

Quando questa manopola è in posizione "TUTTI I METALLI", ruotarla in senso orario e, dopo clic, il rilevatore è in modalità DISCRIMINAZIONE (DISC).

Utilizzato per accendere o spegnere il rilevatore o per selezionare il volume desiderato dell'allarme.

Per accendere il rilevatore, ruotare in senso orario la manopola POWER/VOLUME finché non scatta.

Continuare a girare la manopola in senso orario per aumentare il volume della sveglia.

Per diminuire il volume della sveglia, ruotare questa manopola in senso antiorario. Per spegnere la rilevatore, ruotare questa manopola in senso antiorario finché non scatta.

5. Manopola SENS

Utilizzato per regolare la sensibilità del rilevatore.

È possibile ruotare in senso orario questa manopola SENS per aumentare la sensibilità, oppure

Girare questa manopola in senso antiorario per diminuire la sensibilità.

6. Indicatore di batteria scarica

Quando le batterie non sono sufficientemente cariche, questo indicatore di batteria scarica si accenderà come

un'indicazione e devi sostituire immediatamente le batterie; altrimenti il

la capacità di rilevamento del rilevatore diminuirà o il rilevatore non sarà in grado di funzionare normalmente.

ISTRUZIONI PER L'USO

Preparazione prima del rilevamento dei metalli

Prima di iniziare una ricerca esterna, testare il rilevatore con il seguente metallo

campioni:

- Un chiodo di ferro

- Una moneta da cinque centesimi (nickel)

- Un penny da un centesimo (moneta di zinco, dopo il 1982)

• Un quarto d'argento da 25 centesimi

Posizionare il metal detector su un tavolo di legno o di plastica con la bobina di ricerca approssimativamente perpendicolare alla superficie del tavolo (vedere Figura 6). Assicurarsi che il tavolo sia lontano da TV, computer o qualsiasi dispositivo che possa causare interferenze elettromagnetiche.

Nota: per evitare interferenze, rimuovere orologi, anelli o altri oggetti metallici dal le dita e le mani.

Test del rilevatore in modalità TUTTI I METALLI

Ruotare in senso antiorario la manopola ALL METALS/DISC finché non scatta. Ora il

il rilevatore è in modalità TUTTI I METALLI. Ruotare delicatamente la manopola SENS completamente in senso orario fino a raggiungere la fine.

Ora la sensibilità di rilevamento è al massimo livello. Fare riferimento alla Figura 6, rispettivamente passare i campioni di metallo (il chiodo di ferro e 3 monete) attraverso la bobina di ricerca a distanza di 5 cm a 8 cm. Quando uno qualsiasi dei campioni di metallo passa attraverso la ricerca bobina, il rilevatore dovrebbe emettere un segnale acustico e la lancetta del misuratore dovrebbe deviare verso destra. Quando il rilevatore smette di suonare, l'indicatore del misuratore dovrebbe tornare alla sua posizione originale posizione rapidamente.

La modalità TUTTI I METALLI consente al rilevatore di raggiungere la massima rilevazione profondità possibile.

Nota: durante il test, il campione di metallo utilizzato deve essere in movimento; in caso contrario, il rilevatore non risponderà a questo campione di metallo.

Test del rilevatore in modalità DISCRIMINAZIONE

Nota:

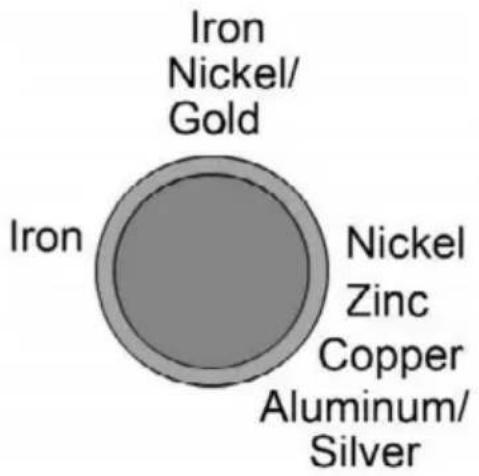

La Figura 7 a destra mostra le posizioni delle manopole per alcuni comandi frequenti

metalli. Se TUTTI I METALLI/DISCO la manopola è in una di queste posizioni, il metallo corrispondente verrà ignorato durante la scansione.

Le specifiche o le descrizioni sulla figura non sono accurate e sono per

Iron Nickel/ Gold Iron Nickel Zinc Copper Aluminum/ Silver

solo riferimento non critico.

Assicurati che la manopola ALL METALS/DISC sia in posizione "ALL METALS", quindi gira la manopola in senso orario finché non scatta. Ora il metal detector è già in modalità DISCRIMINATION. In questa modalità, puoi usare la manopola ALL METALS/DISC per cercare metalli specifici ignorando altri tipi di metalli. Nella posizione attuale della manopola, dove la manopola ha appena scattato, il metal detector risponderà a QUALSIASI oggetto metallico e il puntatore del misuratore oscillerà verso destra quando il metal detector emette un segnale acustico.

1. Per regolare le impostazioni in modo da evitare che il metal detector rilevi metalli ferrosi, impostare sia la manopola VOLUME che la manopola SENS a metà (o su un'impostazione più alta).

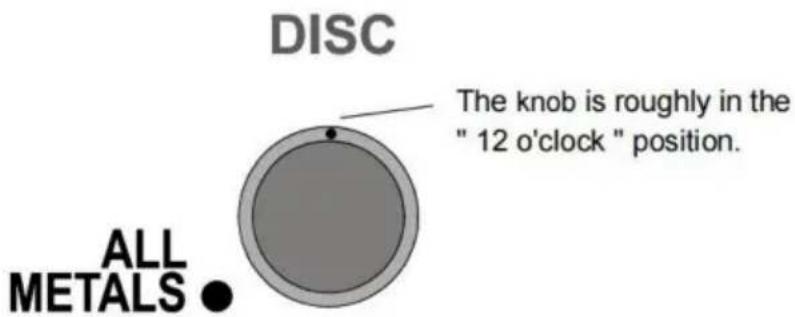

2. Quindi impostare la manopola ALL METALS/DISC su circa "ore 12". Vedere Figura 8.

1. Come prova, fai scorrere il campione di chiodo di ferro sulla bobina di ricerca a una distanza di circa 5 cm a 7,5 cm, il rilevatore non emetterà un segnale acustico e il puntatore metallico non si sposterà, ma gli altri campioni metallici (le tre monete) faranno emettere un segnale acustico al rilevatore e la lancetta del misuratore si sposta verso destra quando vengono rispettivamente spostati la bobina di ricerca.

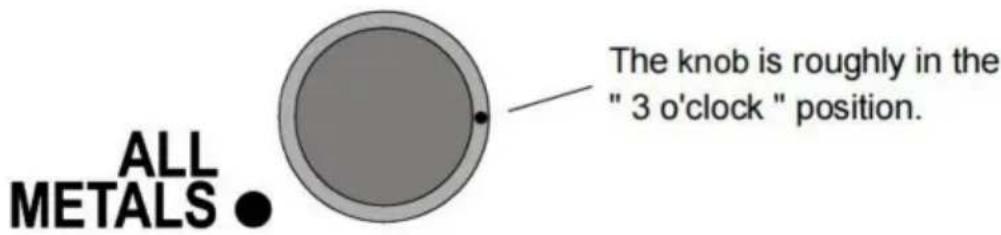

2. Per far sì che il metal detector ignori i metalli nichelati, impostare TUTTI I METALLI/DISCO manopola a circa "ore 3" (vedere Figura 9). Passare il nichel sulla bobina di ricerca a una distanza di circa 5 cm a 7,5 cm; il metal detector non risponderà al nichel o il chiodo di ferro. Ma risponderà agli altri campioni.

DISC

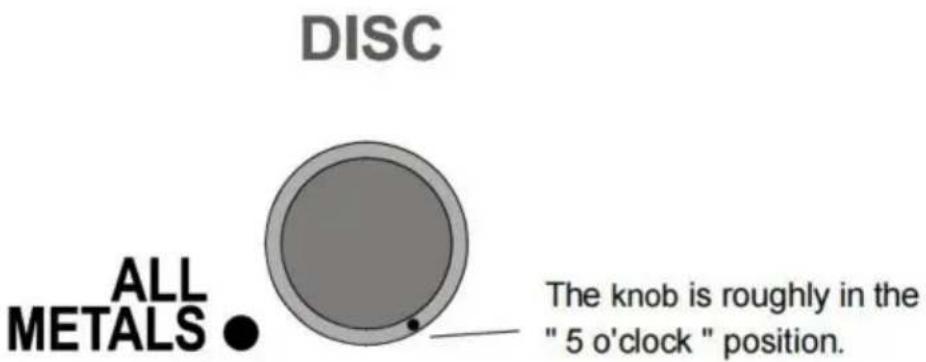

1. Per evitare che il penny di zinco venga rilevato, impostare TUTTI I METALLI/DISCO

manopola a circa'ore 5" (vedi Figura 10). A questo punto, solo il quarto d'argento da 25 centesimi dovrebbe essere rilevato.

Nota: la posizione di discriminazione dell'alluminio è simile a quella dell'argento. Quindi entrambi metalli saranno rilevati allo stesso tempo. La posizione di discriminazione dell'oro è simile all'incastonatura in nichel.

Attraverso i test sopra indicati, è possibile conoscere rapidamente le prestazioni del rilevatore e sapere come usare il rilevatore.

Suggerimento: durante il test, il campione di metallo utilizzato deve essere in movimento.

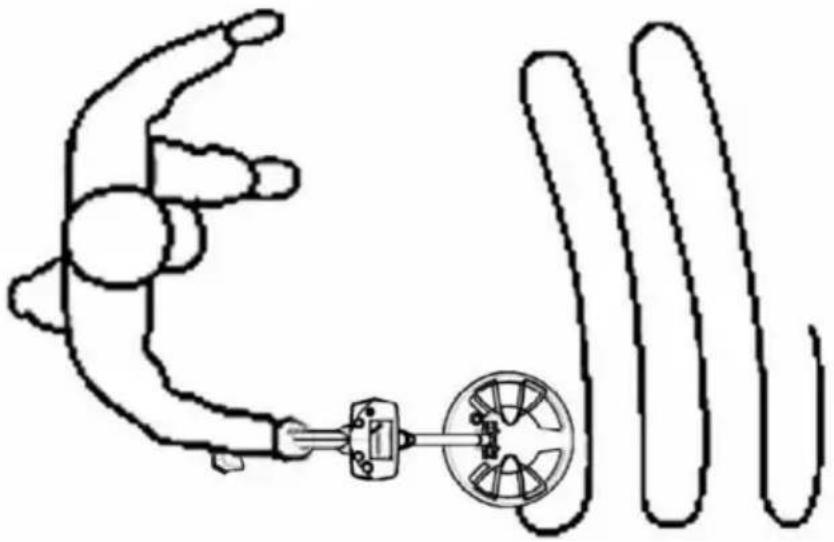

Rilevamento di oggetti metallici con il rilevatore

Dopo aver completato tutti i test sopra menzionati e aver impostato il rilevatore in modo che soddisfi Se necessario, puoi iniziare a rilevare oggetti metallici.

Accendere il rilevatore e impostarlo in modalità TUTTI I METALLI. Regolare la manopola SENS su un'impostazione di sensibilità desiderata e stare lontano da qualsiasi interferenza esterna fonte.

Durante il rilevamento, mantenere l'altezza della bobina di ricerca a circa 3 cm - 5 cm sopra il a terra e parallelamente al terreno in ogni momento per ottenere i migliori risultati di rilevamento, camminare lentamente mentre si fa scorrere lentamente la bobina di ricerca in linea retta da un lato all'altro.

Quando rilevi un oggetto metallico, puoi usare la modalità DISCRIMINAZIONE per provare ulteriore identificazione o discriminazione, se necessario.

La rilevazione dei metalli è un lavoro attento e difficile. Poiché potrebbero esserci chiodi di ferro, metallici ossidi e rottami metallici nel terreno, potrebbe essere necessario eseguire il rilevamento di molti volte nella stessa posizione per ottenere un risultato accurato, soprattutto in un'area in cui il il terreno contiene costituenti di sostanze minerali complesse.

Nota:

1. Poiché molti fattori (grado di ossidazione dell'oggetto metallico, impurità del metallo

nel terreno, il contenuto di umidità del terreno, ecc.) possono influenzare il rilevamento/identificazione dei metalli in Modalità DISCRIMINAZIONE, i risultati dell'identificazione/discriminazione dei metalli non sono garantito che sia corretto.

1. Durante il rilevamento, la bobina di ricerca deve essere in movimento. Se la bobina di ricerca è ferma, la il rilevatore non riesce a rilevare normalmente il metallo.
2. Il rilevatore può funzionare con l'auricolare (opzionale). Per utilizzare l'auricolare, basta inserire la spina dell'auricolare nella presa dell'auricolare sulla scatola di controllo, il l'altoparlante nella centralina verrà disattivato automaticamente.

Nota:

Per motivi di sicurezza, non utilizzare gli auricolari in prossimità del traffico.

Per evitare la perdita dell'udito, non utilizzare gli auricolari se il loro utilizzo ti fa sentire

scomodo.FUNZIONE DI ALLARME AUDIO A DOPPIA FREQUENZA

Il rilevatore ha una funzione di allarme audio a doppia frequenza. Quando rileva un metallo ferroso oggetto, emette un tono di segnale audio a 660 Hz e quando rileva un metallo non ferroso oggetto, emette un tono di segnale audio da 2000Hz.

SOSTITUZIONE DELLA BATTERIA

Quando si accende l'indicatore di batteria scarica, le batterie non sono sufficientemente cariche e devono essere sostituito immediatamente.

Per sostituire le batterie, spegnere prima il rilevatore. Quindi far scorrere il coperchio delle batterie (vedi Figura2) verso il basso per rimuoverlo. Sostituisci le vecchie batterie con quelle nuove di dello stesso tipo, assicurarsi che i collegamenti di polarità siano corretti (vedere

indicazioni di polarità sul fondo del vano batteria). Reinstallare la batteria copertina.

NOTA

1. Per preservare la durata della batteria, spegnere il rilevatore quando non è in uso.
2. Se il rilevatore non riesce a funzionare normalmente, una possibile causa è che le batterie sono esauriti.
3. Proteggere la spina del cavo della bobina di ricerca dall'umidità; altrimenti il rilevatore potrebbe perdere la sua capacità di rilevamento. Asciugare la spina se necessario.
4. La scatola di controllo non è impermeabile. Proteggere la scatola di controllo dall'acqua e non utilizzare il rilevatore sotto la pioggia.
5. Non collocare il rilevatore in ambienti ad alta temperatura.
6. Non manomettere il circuito del rilevatore.
7. Non tirare con forza il cavo della bobina di ricerca.
8. Maneggiare il rilevatore con delicatezza. Non urtare, far cadere o maltrattare il rilevatore.
9. Quando si gira una manopola, non applicare una forza eccessiva.

AVVERTIMENTO

Qualsiasi metal detector può scoprire linee elettriche sotterranee, esplosivi o altro

oggetti che, se colpiti, potrebbero causare lesioni personali. Quando si cercano metalli, osservare queste precauzioni:

1. Non cercare in un'area in cui ritieni che ci possano essere oggetti superficialmente sepolti linee elettriche o tubazioni sotterranee.
2. Evitare di colpire linee che si sa o si sospetta trasportino energia elettrica.
3. Non disturbare alcuna conduttura, in particolare se potrebbe trasportare gas infiammabile o liquido.
4. Usare ragionevole cautela quando si scava verso un obiettivo, in particolare nelle aree dove non si è certi delle condizioni del sottosuolo.
5. Durante il rilevamento, rispettare tutte le leggi nazionali, statali e locali.

SPECIFICHE TECNICHE

Corrente di funzionamento: 80

mA Batteria: batteria da 1,5 V, AA o equivalente, 6 pezzi

DICHIARAZIONE

1. Il presente manuale è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assumerà altre responsabilità per eventuali perdite.
3. Il contenuto di questo manuale non può essere utilizzato come motivo per utilizzare il rilevatore per qualsiasi applicazione speciale.

ACCESSORI

Manuale: 1 pezzo

Auricolare: 1 pezzo

Borsa: 1 pezzo

Pala da scavo: 1 pezzo

Spina per auricolari: 1 pezzo

Batteria: 6 pezzi
