Produkttyp	Metalldetektor
Märke	Vevor
Modell	TS156A
Detekteringslägen	Alla metaller och diskriminering
Känslighet	Justerbar (SENS-knapp)
Volym	Justerbar (POWER/VOLUME-knapp)
Ljudlarm	Dubbel frekvens: 660 Hz (järnmetaller) och 2000 Hz (icke-järnmetaller)
Indikator för svagt batteri	Ja (ljusindikator)
Strömförsörjning	6 AA-batterier (1,5 V var)
Driftström	80 mA
Hörlursuttag	3,5 mm jack
Markbalansering	Automatisk
Mätare	Visarnål som indikerar detekteringsintensitet
Ingående tillbehör	Bruksanvisning, hörlurar, grävspade, transportväska, 6 batterier
Justerbar längd	Ja (armbandets höjd är justerbar)
Underhåll	Skydda kontrollboxen från vatten och fukt. Utsätt inte för höga temperaturer. Ändra inte den interna kretsen. Hantera försiktigt, dra inte i spolkabeln.
Säkerhet	Använd inte nära nedgrävda elledningar eller rörledningar. Följ lokala lagar vid detektering. Använd inte hörlurar nära trafik.
Support och garanti	Teknisk support: [e-mail]. Elektroniskt garantibevis: www.vevor.com/support

Vanliga frågor - TS156A Vevor

Hur sätter man på metalldetektorn TS156A?

Vrid POWER/VOLUME-ratten medurs tills du hör ett klick. Detektorn är då på. För att öka volymen, fortsätt vrida ratten medurs.

Vilka detekteringslägen finns?

Detektorn erbjuder två lägen: Alla metaller (detektering av alla metaller, maximalt djup) och Diskriminering (gör det möjligt att ignorera vissa metaller som järn, nickel eller zink beroende på inställningen av ALL METALS/DISC-ratten).

Hur byter man batterierna i detektorn?

Stäng först av detektorn. Skjut batteriluckans lock nedåt för att ta bort det. Byt ut de 6 gamla batterierna mot nya AA (1,5 V)-batterier med rätt polaritet. Stäng locket.

Vad gör man om indikatorn för svagt batteri tänds?

Indikatorn för svagt batteri tänds när batterierna är otillräckligt laddade. Byt omedelbart ut batterierna mot nya för att undvika prestandaförsämring eller att detektorn slutar fungera.

Hur använder man diskrimineringsläget?

Vrid ALL METALS/DISC-ratten till läget 'ALL METALS', vrid den sedan medurs tills du hör ett klick för att växla till diskrimineringsläget. Justera sedan ratten för att ignorera oönskade metaller: t.ex. ställ in på klockan 12 för att ignorera järn, klockan 3 för att ignorera nickel, klockan 5 för att ignorera zinkpenny.

Vad betyder de två ljudtonerna?

Detektorn avger en ton på 660 Hz när den detekterar en järnmetall (som järn) och en ton på 2000 Hz för en icke-järnmetall (som silver eller koppar). Detta gör det möjligt att identifiera typen av detekterad metall.

Kan jag använda hörlurar med detektorn?

Ja, detektorn är utrustad med ett 3,5 mm jack-uttag för hörlurar. Anslut dina hörlurar och den inbyggda högtalaren stängs av automatiskt. Obs: använd inte hörlurar nära trafik av säkerhetsskäl.

Hur justerar man detektorns känslighet?

Använd SENS-ratten: vrid den medurs för att öka känsligheten (djupare detektering) och moturs för att minska den. Börja med en hög inställning, minska sedan om störningar uppstår.

Vad gör man om detektorn inte fungerar normalt?

Kontrollera först batterierna: byt ut dem om indikatorn är tänd. Se till att sökspolen är korrekt ansluten. Flytta dig från störningskällor (TV, datorer). Om problemet kvarstår, kontakta Vevor support på [e-mail].

Var hittar man teknisk support eller garanti?

Teknisk support finns via e-post: [e-mail]. Det elektroniska garantibeviset kan ses på webbplatsen www.vevor.com/support.

BRUKSANVISNING TS156A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

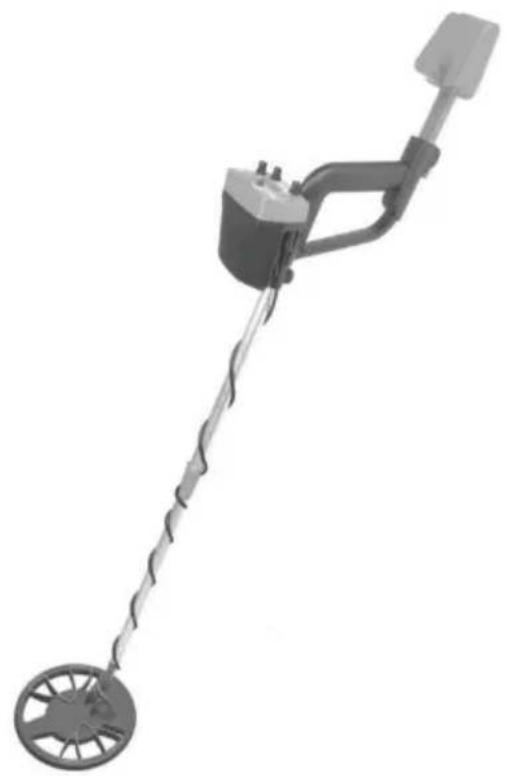

METALLDETEKTOR

MODELL: TS156A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

METALLDETEKTOR

MODELL: TS156A

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

[IMAGE]

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana kanske inte är detkasseras med vanligt hushållsavfall, men måste tas till eninsamlingsställe för återvinning av elektriska och elektroniska apparater

INTRODUKTION

Denna metalldetektor är designad med den senaste tekniken. Den är lätt och är lätt att använda. Den har två detekteringslägen, som är ALL METALS-läge och DISCRIMINATION-läge, och du kan välja ett önskat läge mellan dem.

Drag:

• Två detektionslägen - ALL METALS-läge och DISCRIMINATION-läge
• Justerbar känslighet •Två typer av larmsignaler
• Justerbar volym - Auto markbalans •Ljudlarm
• Strömmätare som används för att indikera metalldetekteringsintensitet
• Indikering för lågt batteri •3,5 mm hörlursuttag

STRUKTUR / MONTERINGSANVISNING

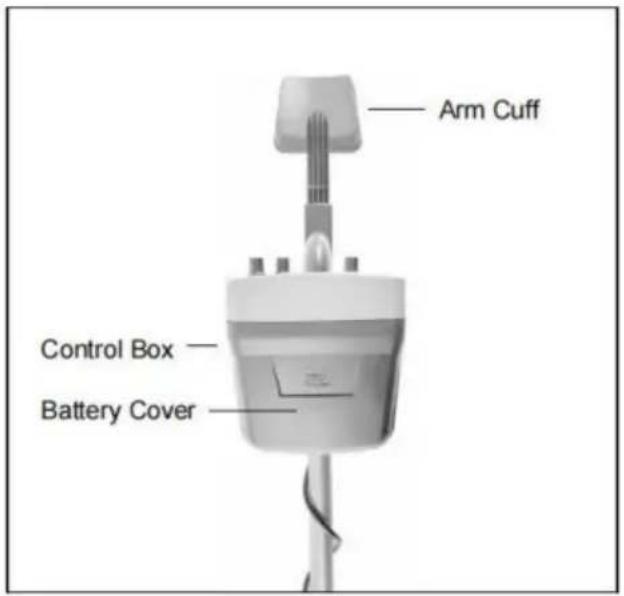

Du kan skjuta batteriluckan nedåt för att ta bort den.

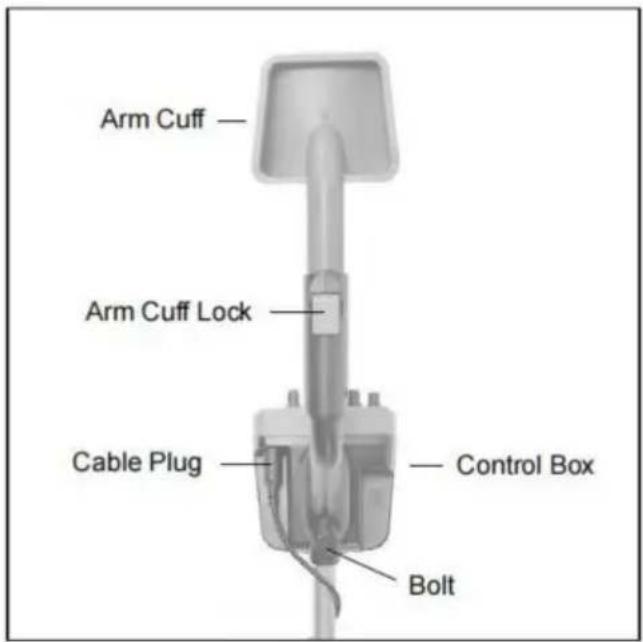

Efter att du försiktigt drar upp änden

av armmanschetten lås med 90°, du

kan justera höjden på armmanschetten.

När du är klar med

justeringen drar du ned änden

av armmanschettläset för att läsa

armmanschett.

För att ta bort kontrollboxen från

den övre skaftet, vrid moturs bulten som

håller kontrollen

box för att ta bort bulten. Sedan

flytta kontrollboxen uppåt för att ta bort

den från den övre skaftet.

En sammansättningsritning

Notera:

1. Se figuren ovan, fästringen är placerad runt den nedre skaftet och dess platta sida är vänd mot den övre skaftet.
2. De två utsprången på den gängade ringens insida måste passa in i de två hålen nära den nedre änden av den övre stammen.
3. Om du vill använda armmanschetten, för in den i motsvarande hål bredvid handtaget till önskat djup och dra sedan ner armens ände manschettlås för att låsa armmanschetten. När den väl har satts in kan manschetten inte kopplas bort från den övre stammen.
4. För att undvika skador, dra inte i sökspolens kabel med våld. När du ansluter kabeln till uttaget på baksidan av kontrollboxen eller kopplar bort kabeln från uttaget, håll i kabelkontakten istället för kabeln.

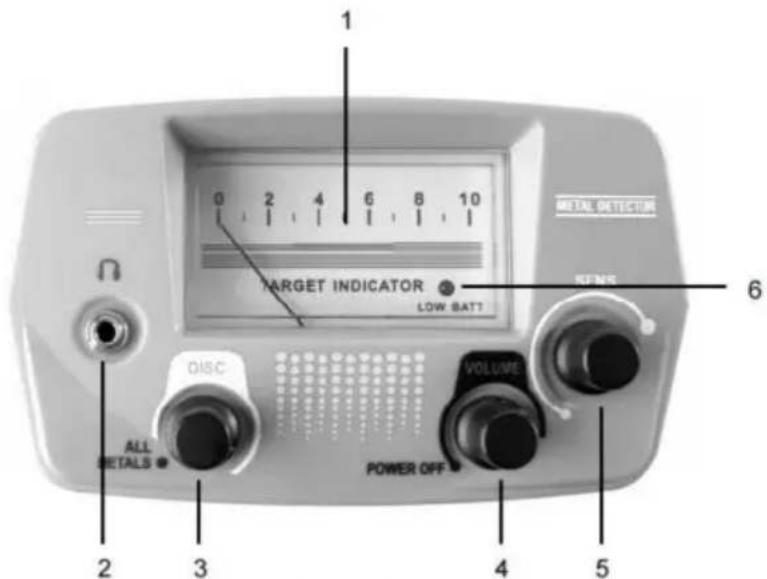

KONTROLLBOXENS PANEL

Figur 5

1. Mätare

Används för att indikera detektorns driftstatus.

2. Hörlursuttag

Knappen klickar och detektorn förblir i ALL METALS-detektionsläget.

När denna ratt är i "ALL METALS" position, vrid den medurs och efter den klickar är detektorn i läget DISKRIMINERING (DISC).

4. STRÖM/VOLYM-ratt

Används för att slå på eller stänga av detektorn eller välja önskad larmvolym.

För att slå på detektorn, vrid den här POWER/VOLUME-ratten medurs tills den klickar. Fortsätt att vrida denna ratt medurs för att öka larmvolymen.

För att minska larmvolymen, vrid denna ratt moturs. För att stänga av detektorn, vrid den här knappen moturs tills den klickar.

5. SENS-ratt

Används för att justera detektorns känslighet.

Du kan vrida den här SENS -ratten medurs för att öka känsligheten, eller vrid denna ratt moturs för att minska känsligheten.

6. Indikator för lågt batteri

När batterierna inte är tillräckligt höga tänds denna lågbatteriindikator som en indikation och du måste byta ut batterierna omedelbart; annars detektorns detekteringsförmåga kommer att minska eller så kommer detektorn inte att kunna fungera normalt.

DRIFTSINSTRUKTION

Förberedelse före metalldetektering

Innan du påbörjar en sökning utifrån, testa detektorn med följande metall prover:

•En järnspik •Ett femcentsmynt (nickel) •Ett öre (zinkmynt, efter 1982) •En 25-cents silverfjärdedel

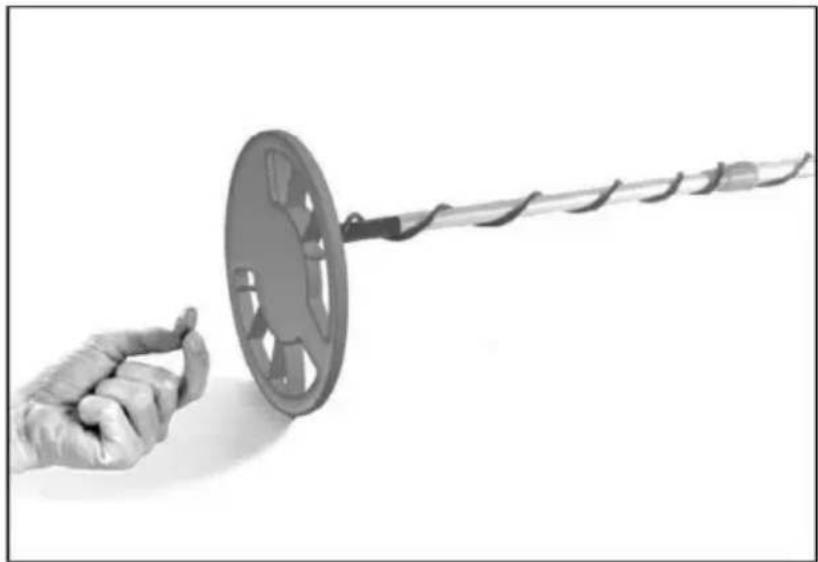

Placera metalldetektorn på ett trä- eller plastbord med sökspolen ungefär vinkelrätt mot bordsytan (se figur 6). Se till att bordet är långt borta från TV-apparater, datorer eller andra enheter som kan orsaka elektromagnetiska störningar.

Obs: För att undvika störningar, ta bort alla klockor, ringar eller andra metallföremål på dina fingrar och händer.

Testar detektorn i ALL METALS-läget

Vrid ALL METALS/DISC-ratten moturs tills det klickar. Nu är detektorn i läget ALL METALS. Vrid försiktigt SENS-ratten helt medurs tills den når slutet.

Nu är detektionskänsligheten på högsta nivå. Se figur 6, respektive passera metallproverna (järnspiken och 3 mynt) över sökspolen vid ett avstånd på 5 cm till 8 cm. När något av metallproverna passerar genom sökspolen, ska detektorn pipa och mätarpekaren ska vika åt höger. När detektorn slutar att ljuda bör mätaren återgå till originalpositionen snabbt.

Läget ALL METALS tillåter detektorn att uppnå maximal detektering

djup möjligt.

Obs: Under testet måste metallprovet som du använder vara i rörelse; annars kommer detektorn inte att svara på detta metallprov.

Testar detektorn i DISCRIMINATION-läget

Notera:

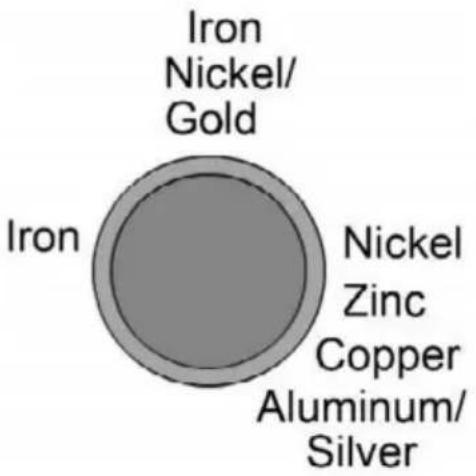

Bild 7 till höger visar rattens

lägen för några som ofta stöter på

metaller. Om ALL METALS/DISC

ratten sitter i en av dessa

positioner, kommer motsvarande

metall att ignoreras under

beskrivningarna på figuren är inte

korrekta och är för

endast icke-kritisk referens.

Se till att ALL METALS/DISC- ratten är i läget "ALL METALS" och vrid sedan vredet medurs tills det klickar. Nu är detektorn redan i läget DISKRIMINERING. I det här läget kan du använda ALL

METALS/DISC- ratten för att söka efter specifika metaller genom att låta den ignorera andra typer av metaller. I det aktuella rattläget, där ratten precis klickade, kommer detektorn att reagera på ALLA metallföremål och mätarpekaren kommer att svänga åt höger när detektorn piper.

1. För att justera inställningarna för att förhindra att metalldetektorn upptäcker järnmetaller, ställ in både VOLUME- ratten och SENS -ratten i mitten (eller en högre inställning).

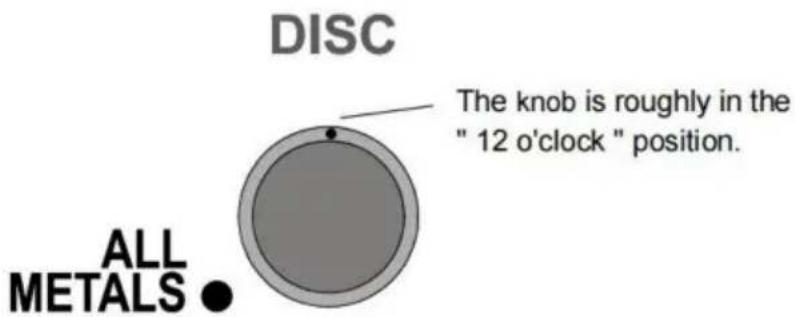

2. Ställ sedan ALL METALS/DISC- ratten på ungefär "kl. 12". Se bild 8.

1. Som ett test, svep järnspikprovet över sökspolen på ett avstånd av cirka 5 cm till 7,5 cm, detektorn piper inte och metallpekaren kommer inte att avböjas, men de andra metallproverna (de tre mynten) kommer att få detektorn att pipa och mätarpekaren att avböjas åt höger när de sveps över respektive sökspolen.

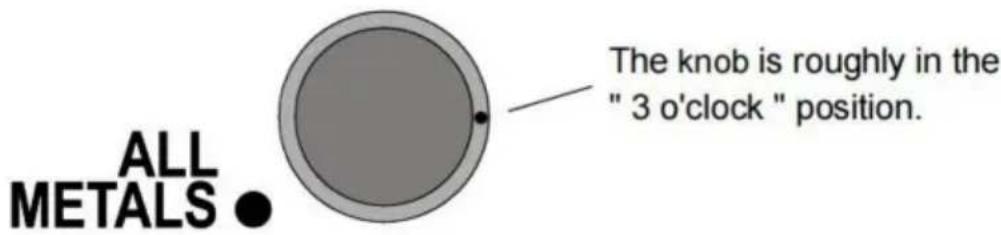

2. För att låta metalldetektorn ignorera nickelmetaller, ställ in ALL METALS/DISC ratten till ungefär "klockan 3" (se figur 9). Svep nickel över sökspolen på ett avstånd av cirka 5 cm till 7,5 cm; metalldetektorn reagerar inte på nickel eller järnspiken. Men det kommer att svara på de andra proverna.

DISC

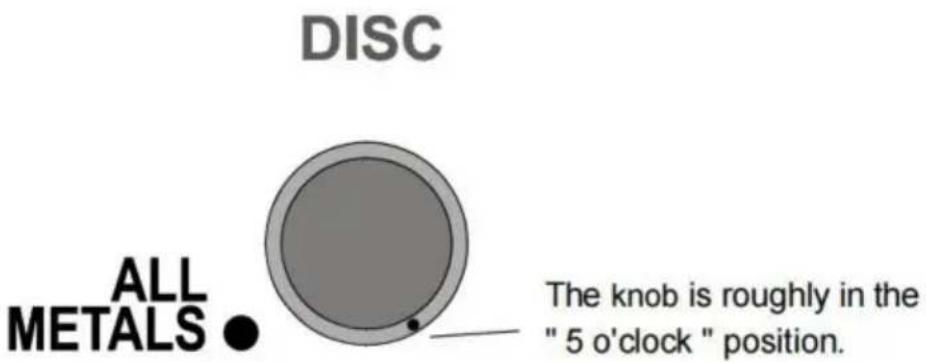

1. För att förhindra att zinkpenny detekteras, ställ in ALL METALS/DISC

ratten till ungefär "klockan 5" (se figur 10). Vid det här laget är det bara 25-cents silverkvarten som bör upptäckas.

Notera: Diskrimineringspositionen för aluminium liknar den för silver. Så båda metaller kommer att upptäckas samtidigt. Gulds diskrimineringsposition är liknande nickelinställningen.

Genom ovanstående tester kan du snabbt känna till detektorns prestanda och vet hur man använder detektorn.

Tips: Under testet måste metallprovet som du använder vara i rörelse.

Detekterar metallföremål med detektorn

När du har slutfört alla tester som nämns ovan och har ställt in detektorn att uppfylla ditt behov kan du börja upptäcka metallföremål.

Slå på detektorn och ställ in den i läget ALL METALS. Justera SENS-ratten till önskad känslighetsinställning och var långt borta från externa störningskällor.

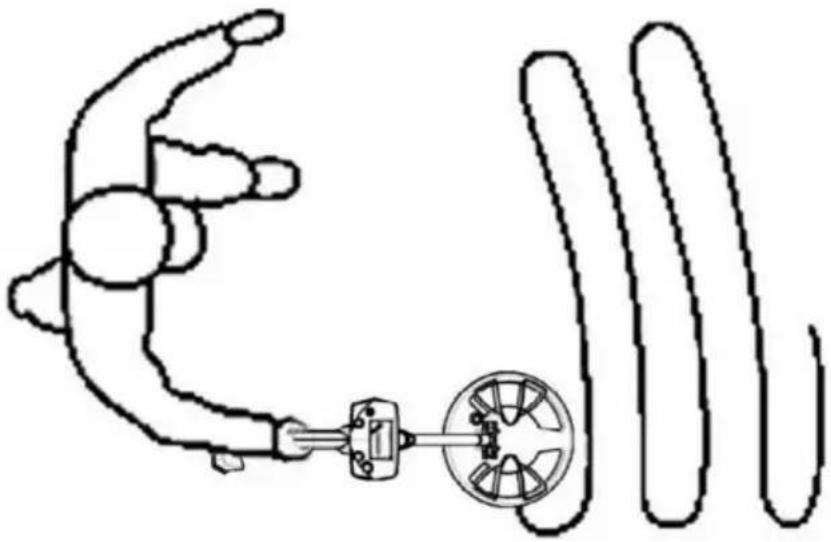

Under detektering, håll sökspolens höjd cirka 3 cm till 5 cm ovanför marken och parallellt med marken hela tiden för bästa detekteringsresultat. Gå långsamt medan du sakta skannar sökspolen i en rak linje från sida till sida.

När du upptäcker ett metallföremål kan du använda läget DISKRIMINERING för att försöka ytterligare identifiering eller diskriminering vid behov.

Metalldetektion är ett noggrant och svårt jobb. För det kan finnas järnspik, metalliska oxider och metallrester i jord, kan det vara nödvändigt att utföra detektering många gånger på samma plats för att få ett korrekt resultat, särskilt i ett område där marken innehåller komplexa mineralämnen.

Notera:

1. Eftersom många faktorer (grad av oxidation av metallföremål, metallföroreningar

i jord, markfuktighet, etc) kan påverka metalldetektering/identifiering i DISCRIMINATION-läge, resultaten av metallidentifiering/diskriminering är inte garanterat att vara korrekta.

1. Under detektering måste sökspolen vara i rörelse. Om sökspolen är stilla, kan detektorn inte detektera metall normalt.
2. Detektorn kan fungera med hörlurarna (tillval). För att använda hörlurarna, sätt bara in hörlurarnas kontakt i hörlursuttaget på kontrollboxen. Högtalaren i kontrollboxen inaktiveras automatiskt.

Notera:

För säkerhets skull, använd inte hörlurar nära trafik.

För att undvika hörselnedsättning, använd inte hörlurar om du känner dig

obekvämt. DUBBLA FREKVENS LJUDALARMFUNKTION

Detektorn har en dubbelfrekvent ljudlarmfunktion. När den upptäcker ett järnmetallföremål avger den en ljudsignal på 660 Hz, och när den upptäcker ett icke-järnmetallföremål avger den en ljudsignal på 2000 Hz.

BYTE AV BATTERI

När indikatorn för lågt batteri lyser är batterierna inte tillräckligt laddade och måste bytas ut omedelbart.

För att byta batterier, stäng av detektorn först. Skjut sedan batterilocket (se figur 2) nedåt för att ta bort det. Byt ut de gamla batterierna mot nya av samma typ, se till att polaritetsanslutningarna är korrekta (se polaritetsindikationerna längst ner i batterifacket). Sätt tillbaka batterilocket.

NOTERA

1. Stäng av detektorn när den inte används för att spara på batteritiden.
2. Om detektorn inte fungerar normalt kan en möjlig orsak vara att batterierna är urladdade.
3. Skydda sökspolekabelns kontakt från fukt; annars kan detektorn förlora sin detektionsförmåga. Torka av kontakten vid behov.
4. Kontrollboxen är inte vattentät. Skydda kontrollboxen från vatten och använd inte detektorn i regn.
5. Placera inte detektorn i en miljö med hög temperatur.
6. Ändra inte detektorns kretsar.
7. Dra inte i sökspolens kabel med våld.
8. Hantera detektorn försiktigt. Du får inte stöta, tappa eller misshandla detektorn.
9. Använd inte överdriven kraft när du vrider på en ratt.

VARNING

Alla metalldetektorer kan upptäcka underjordiska kraftledningar, sprängämnen eller andra föremål som vid slag kan orsaka personskada. När du söker efter metaller, observera dessa försiktighetsåtgärder:

1. Sök inte i ett område där du tror att det kan finnas grunt begravda underjordiska elektriska ledningar eller rör.
2. Undvik att träffa någon ledning som är känd för att vara eller misstänks föra elektrisk kraft.
3. Stör inte någon rörledning, särskilt om den kan bära brandfarlig gas eller vätska.
4. Var rimligt försiktig när du gräver mot något mål, särskilt i områden där du är osäker på underjordiska förhållanden.
5. Följ alla nationella, statliga och lokala lagar när du upptäcker.

TEKNISK SPECIFIKATION

Driftström: 80mA Batteri:

1,5V batteri, AA eller motsvarande, 6 st.

FÖRKLARING

1. Denna manual kan ändras utan föregående meddelande.
2. Vårt företag kommer inte att ta det övriga ansvaret för eventuella förluster.
3. Innehållet i denna handbok kan inte användas som anledning att använda detektorn för någon speciell applikation.

TILLBEHÖR

Manual: 1 st

Hörlurar: 1 st

Handväska: 1 st

Grävspade: 1 st
