GEBRUIKSAANWIJZING Z1T-KY01-30-50 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

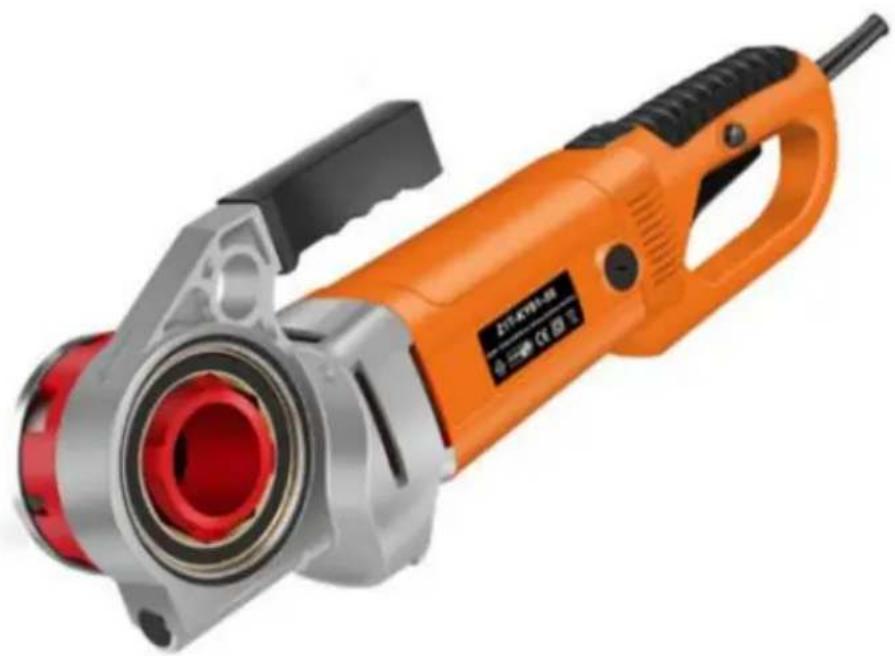

ELEKTRISCHE BUIS

DRAADSNIJMACHINE

MODEL: Z1T-KY01-30-50

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Draag altijd een door ANSI goedgekeurde veiligheidsbril wanneer u met gereedschap werkt en uitrusting.Draag een oogbescherming.Draag gehoorbescherming.Draag stofmaskersDraag beschermende handschoenen.
	Compliance is een EG-veiligheidscertificering.
	Dit product is van beschermingsklasse II. Dat wil zeggen dat het is uitgerust met verbeterde of dubbele isolatie.
	CORRECTE VERWIJDERING Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een kliko-afvalbak doorkruist geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

geleverd bij dit elektrische gereedschap. Als u niet alle onderstaande instructies opvolgt, kan dit leiden tot leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Veiligheid op de werkplek

a) Zorg dat de werkplek schoon en goed verlicht is. Rommelige of donkere plekken zijn een uitnodiging tot ongelukken.

b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die kunnen ontbranden het stof of de dampen.
c) Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok. b)

Vermijd lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam

geaard of geaard. c) Stel

elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt vergroot het risico op een elektrische schok.

d) Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, te trekken of los te koppelen. het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok. e) Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schok.

f) Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een reststroomadapter. stroomapparaat (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schok.

Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik
persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm of gehoorbescherming Bescherming die onder de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.

c) Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het aansluiten op een stroombron en/of accu, het oppakken of dragen van het gereedschap.

Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap dat als de schakelaar aan staat, leidt dat tot ongelukken.

d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel letsel. e)

Reik niet te ver. Zorg te allen tijde voor een goede voet en evenwicht. Dit maakt het mogelijk betere controle over het elektrische gereedschap in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende

delen. g) Indien er voorzieningen zijn voor de aansluiting van stofafzuiging en -opvang voorzieningen, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

h) Laat de vertrouwdheid die u hebt door het veelvuldig gebruiken van gereedschap niet ertoe leiden dat u zelfgenoegzaam en negeren de principes van gereedschapsveiligheid. Een onzorgvuldige handeling kan ernstige binnen een fractie van een seconde een verwonding oplopen.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren in het tempo waarvoor het bedoeld is. ontworpen. b)

Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of verwijder de batterij, indien

afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt,

accessoires, of het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen de risico dat het elektrische gereedschap per ongeluk wordt gestart. d) Bewaar

elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat geen personen het gereedschap in de buurt van kinderen houden. onbekend zijn met het elektrisch gereedschap of deze instructies voor het bedienen van het elektrisch gereedschap niet kennen. Elektrisch gereedschap kan gevaarlijk zijn in de handen van ongetrainde gebruikers.

e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en elke andere toestand die de kracht kan beïnvloeden tooTs werking. Als het gereedschap beschadigd is, laat het dan repareren voordat u het gebruikt. Veel Ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te controleren. g) Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits etc. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden uitgevoerd. Het gebruik van het elektrische gereedschap voor andere handelingen dan de beoogde handelingen kan resulteren in een gevaarlijke situatie.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

Dienst

--Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke gereedschappen gebruikt. vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de

partij die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om de

product.

Opmerking:

Dit product is getest en voldoet aan de limieten voor een klasse B

digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen het product en de ontvanger.

- Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTPARAMETERS

MODEL	Elektrisch parameters	snelheid	Matrijsgrootte
Z1T-KY01-30-50	Europese Unie: AC220-230V 50Hz 2300W	26/toeren	BSPT: 1/2ÿÿ3/4ÿÿ1ÿÿ1-1/4ÿÿ1-1/2ÿÿ2ÿ
	Noord-Amerika: AC120V 60Hz 2300W		NPT: 1/2ÿÿ3/4ÿÿ1ÿÿ1-1/4ÿÿ1-1/2ÿÿ2ÿ
	Noord-Amerika: AC120V 60Hz 2300W		NPT: 1/2ÿÿ3/4ÿÿ1ÿÿ1-1/4ÿ

Schuurband Optionele uitrusting

A: 6 matrijsmodellen in Europa

Matrijs (BSPT): 1/2ÿx1ÿ3/4ÿx1ÿ1ÿx1ÿ1-1/4ÿx1ÿ1-1/2ÿx1ÿ2ÿx1

Kunststof doos x1, oliepot x1, koolborstel x2, bevestiging x1, handleiding x1

B: 6-dobbelsteenmodellen in Noord-Amerika:

Matrijs (NPT): 1/2ÿx1ÿ3/4ÿx1ÿ1ÿx1ÿ1-1/4ÿx1ÿ1-1/2ÿx1ÿ2ÿx1

Kunststof doos x1, oliepot x1, koolborstel x2, bevestiging x1, handleiding x1

C: 4-dobbelsteenmodellen in Noord-Amerika:

Matrijs (NPT): 1/2ÿx1ÿ3/4ÿx1ÿ1ÿx1ÿ1-1/4ÿx1

Kunststof doos x1, oliepot x1, koolborstel x2, bevestiging x1, handleiding x1

WERKING

1. Druk de onderkant van de spline van de schroefkop naar beneden en plaats deze in de draadsnijmachine wormwiel totdat deze door de veer wordt vastgezet.

Let op: Er moet vet in het gat worden gespoten dat geschikt is voor een vetspuit. dertig dagen.

1. Bevestig de buis aan de driepootsteun met behulp van een tang of aan de bankschroef.

Let op: Er kan een steunarm worden gebruikt en de buis moet worden vastgezet bij het schroefdraad. buizen waarvan de diameter groter is dan 3/4ÿ.

Elke leiding overschrijdt 1-1/4ÿ, wanneer de vaste tang moet worden toegevoegd. Anders kan er gemakkelijk schade aan de machine ontstaan.

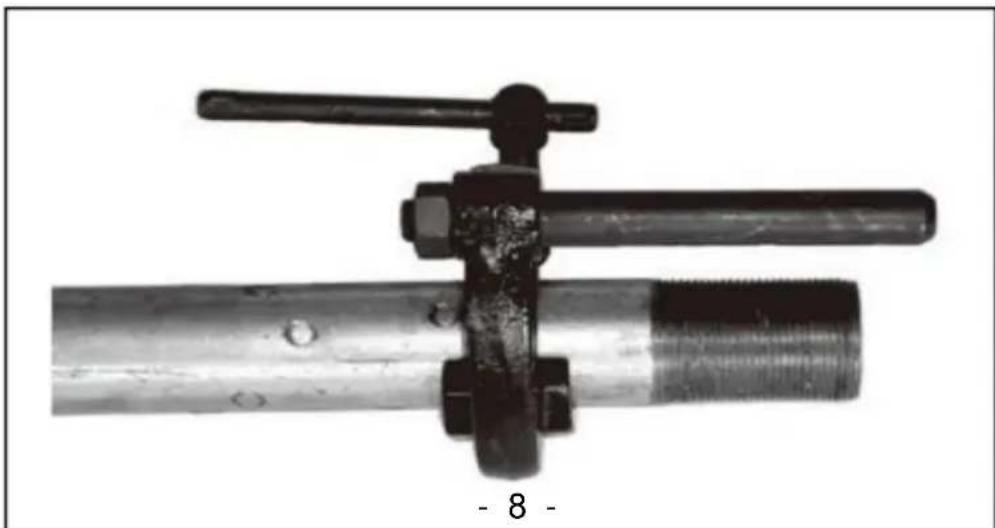

1. Bevestig de steunarm stevig aan de buis om ervoor te zorgen dat de bovenkant van de momentschaar goed vastzit. loopt evenwijdig aan de bovenkant van de pijp.

Houd de handgreep van de elektrische draadinrijger stevig met één hand vast en oefen kracht uit op het inrijgen met behulp van koppel.

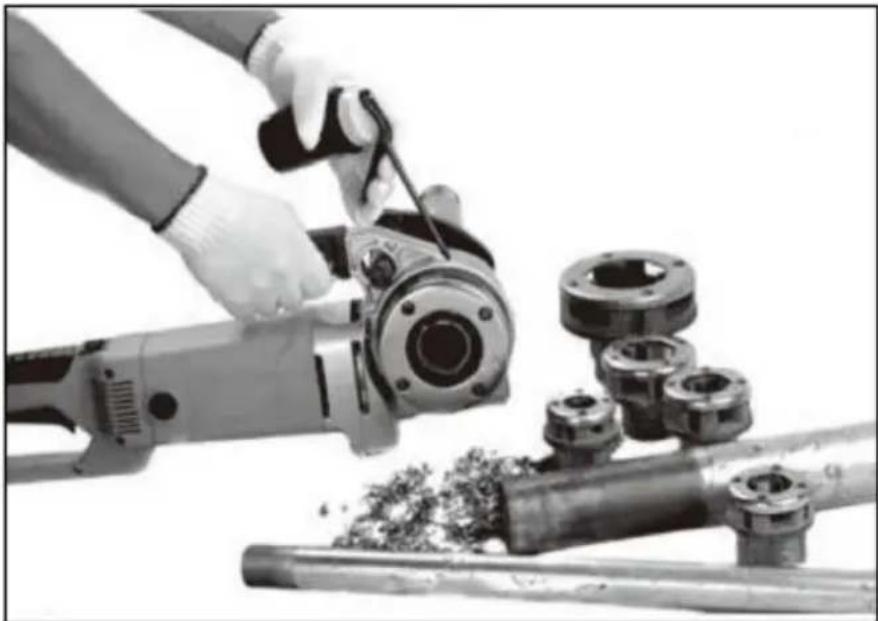

1. Plaats de kop van de schroefsnijkop aan één kant van de buis om ervoor te zorgen dat de elektrische draadsnijmachine staat in een goede positie op de steunarm. Zorg ervoor dat de snijkop draait

met de klok mee bij het inrijgen. Wanneer de draadinsteker met één hand wordt vastgehouden, beweegt u de matrijs kop dicht bij de pijp, start de machine en oefen vervolgens kracht uit op de matrijskop met met een andere hand tot er twee of drie draden zijn doorgeknipt. Stop dan met het uitoefenen van kracht.

Let op: Zorg ervoor dat er voldoende snijolie beschikbaar is wanneer u de pijp aandraait.

1. Zet de schakelaar aan en houd deze ingedrukt totdat de rand van het schroefnavigatieoppervlak op de bovenkant van de pijp. Zet de schakelaar uit en snij de elektrische draadsnijder uit.

2. Draai de directe omkeerschakelaar om om de kop van de schroefmatrijs te verwijderen. Let op: Houd de hendel van de draadinsteker stevig vast om het startkoppel te kunnen weerstaan.

Bediening en suggestie

1. Elektrische draadinrijger is voor draadinrijgen. Zorg ervoor dat u de instructies van de gebruiker opvolgt handleiding om ongelukken te voorkomen.

2. Botte, gebroken snijkoppen zijn verboden. Een scherp mes is beter.

3. Bevestig de elektrische draadinsteker met steunarmen om hem onder controle te houden.

4. De elektrische draadsnijmachine mag niet werken als de momentschakelaar is ingeschakeld beschadigd.

5. Houd de handgreep droog en schoon en zorg dat er geen olie of smeermiddel op zit.

6. Bevestig en ondersteun werkstukken met grijphouders of andere hulpmiddelen op een stabiel platform.

Houd werkstukken niet met de hand vast.

Laat ze niet tegen de gebruiker leunen.

Onbetrouwbare bevestiging zorgt ervoor dat werkstukken oncontroleerbaar worden

1. Zet geen druk op gereedschap. Gebruik het juiste gereedschap.
2. Gereedschappen die niet aan of uit kunnen worden gezet, zijn verboden. Het gebruik van deze gereedschappen is riskant.
3. Schakel de elektrische stroom uit voordat u werkstukken afstelt, vervangt of installeert.

Deze veiligheidsmaatregel voorkomt dat werkstukken onverwachts starten.

1. Zorg ervoor dat het gereedschap buiten bereik is van kinderen en personen zonder speciale training.

wanneer ze niet worden gebruikt om gevaar te voorkomen.

1. Zorg dat het gereedschap goed onderhouden wordt. Houd het mes scherp.
2. Controleer de asymmetrie, de verbinding en de schade van de bewegende delen. Kapotte gereedschappen zijn verboden, tenzij ze in goede staat zijn.
3. Controleer de isolatie-eigenschappen van deze machine en zijn draden. Vervang de beschadigde degenen.

Fouten en oplossingen

Reiniging, onderhoud en smering

--Voor het reinigen veegt u het oppervlak af met een vochtige (niet natte) doek of veegt u het droog met een schone, pluisvrije katoenen doek.
--Zorg er TIJDENS GEBRUIK voor dat de uiteinden van de pijp en de matrijsdraden geolied zijn met Altijd draadsnijolie (niet inbegrepen) gebruiken.
-- Versleten snijmessen resulteren in slechte draadkwaliteit. Als het mes versleten is, vervang het dan door een gekwalificeerde technicus.

Motorreiniging: blaas perslucht door de achterste ventilatiesleuven van de machine regelmatig, frequent en grondig. Hierbij moet de machine

stevig worden vastgehouden.

Elektrische borstel vervangen: Controleer de elektrische borstel van de motor elke twee jaar. maanden, Vervang het wanneer het versleten onderdeel meer dan 1/4 is

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

Pooledas Groep Ltd

Preston, Verenigd Koninkrijk

EC-REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
