BRUKSANVISNING Z1T-KY01-30-50 Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

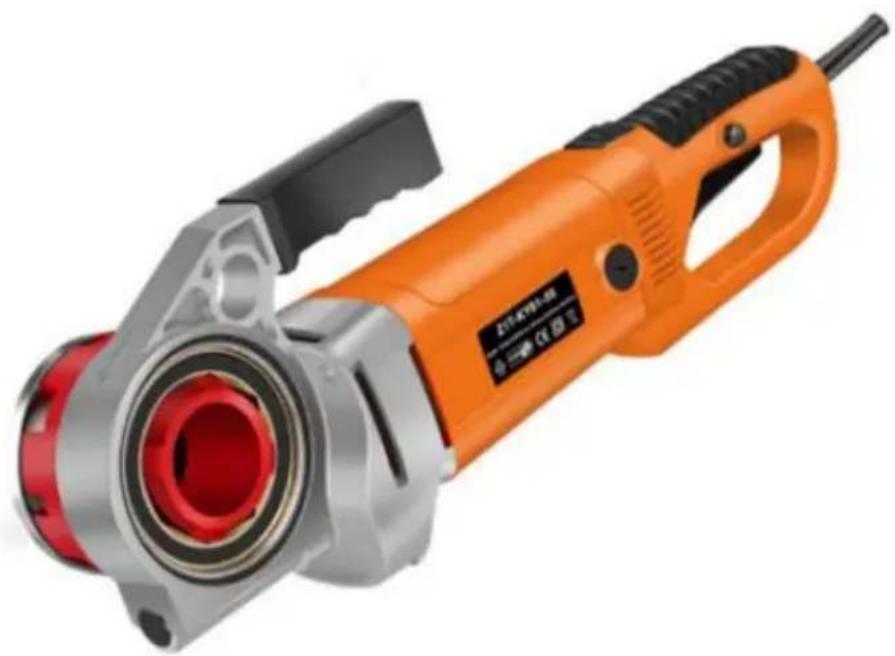

ELEKTRISKA RÖR

GÄNGMASKIN

MODELL: Z1T-KY01-30-50

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www. vevor. se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.Använd ögonskydd.Använd hörselskydd.Bär dammaskerAnvänd skyddshandskar.
	Överensstämmelse är en EG-säkerhetscertifiering.
	Denna produkt är av skyddsklass II. Det betyder att den är utrustad med förstärkt eller dubbel isolering.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer

medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan

resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.

b) Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro
av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antändas
damm eller ångor.
c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner
kan få dig att tappa kontrollen.

Elsäkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Do

använd inte några adapterkontakter med jordade (jordade) elverktyg. Omodifierade pluggar

och matchande uttag minskar risken för elektriska stötar. b) Undvik

kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är det

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten kommer in i ett elverktyg ökar risken för elektriska stötar.

d) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.

Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för el chock.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd en rest strömenhet (RCD) skyddad matning. Användning av en jordfelsbrytare minskar risken för el chock.

Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder en elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av

droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador. b)Använd

personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande utrustning som dammask, halkfria skyddsskor, hjälm eller hörsel

skydd som används för lämpliga förhållanden kommer att minska personskador.

c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan ansluta till strömkälla och/eller batteripaket, plocka upp eller bära verktyget.
Att bära elverktyg med fingret på strömbrytaren eller strömsätta elverktyg som ha strömbrytaren på inbjuder till olyckor.
d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan leda till personligt skada.
e) Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.
f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Behåll ditt hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan vara fast i rörliga delar. g) Om

anordningar tillhandahålls för anslutning av dammsugning och uppsamling

anläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhållits genom frekvent användning av verktyg tillåta dig att bli självbelåtna och ignorera verktygssäkerhetsprinciper. En slarvig handling kan orsaka allvarliga skada inom en bråkdel av en sekund.

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. De

rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt det var för utformad.

b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Vilket elverktyg som helst som inte kan styras med strömbrytaren är farligt och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batteripaketet, om

löstagbar, från elverktyget innan du gör några justeringar, byter

tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar

risk för att elverktyget startas av misstag. d) Förvara

inaktiva elverktyg utom räckhåll för barn och tillåt inte personer

obekant med elverktyget eller dessa instruktioner för att använda elverktyget.

Elverktyg är farliga i händerna på outbildade användare.

e) Underhåll elverktyg och tillbehör. Kontrollera för felinriktning eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka strömmen tooTs operation. Om det är skadat, låt det elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras utförde. Användning av elverktyget för andra operationer än de avsedda skulle kunna resultera i en farlig situation.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Halta handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

Service

--Låt ditt elverktyg servas av en kvalificerad reparatör som endast använder identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

SPARA DESSA INSTRUKTIONER

FCC-information

FÖRSIKTIGHET:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkt.

Notera:

Denna produkt har testats och befunnits följa gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

PRODUKTPARAMETRAR

MODELL	Elektriskparametrar	hastighet	Formstorlek
Z1T-KY01-30-50	Europeiska unionen:AC220-230V 50Hz2300W	26/rpm	BSPT: 1/2ÿÿ3/4ÿÿ1ÿÿ1-1/4ÿ, 1-1/2ÿÿ2 tum
	Nordamerika:AC120V 60Hz2300W		NPT: 1/2ÿÿ3/4ÿÿ1ÿÿ1-1/4ÿ, 1-1/2ÿÿ2 tum
	Nordamerika:AC120V 60Hz2300W		NPT: 1/2ÿÿ3/4ÿÿ1ÿ, 1-1/4ÿ

Slipband Tillvalsutrustning

A: 6 stansmodeller i Europa

Die(BSPT): 1/2ÿx1,3/4ÿx1,1ÿx1,1-1/4ÿx1,1-1/2ÿx1,2ÿx1

Plastlåda x1, oljekruka x 1, kolborste x 2, fixtur x 1, manuell x 1

B: 6 formmodeller i Nordamerika:

Die(NPT): 1/2ÿx1,3/4ÿx1,1ÿx1,1-1/4ÿx1,1-1/2ÿx1,2ÿx1

Plastlåda x1, oljekruka x 1, kolborste x 2, fixtur x 1, manuell x 1

C: 4 stansmodeller i Nordamerika:

Die(NPT): 1/2ÿx1,3/4ÿx1,1ÿx1,1-1/4ÿx1

Plastlåda x1, oljekruka x 1, kolborste x 2, fixtur x 1, manuell x 1

DRIFT

1. Tryck ned botten av skruvhuvudets spline och sätt den i gängaren maskredskap tills det fixeras av fjädern.

Varning: Det bör injiceras med fettspruta ordentligt fett i hålet inuti trettio dagar.

1. Fäst röret på den trebenta stödtängen eller bänkskruven.

Varning: Stödarm kan användas och röret måste fästas vid gängning rör vars diameter är större än 3/4ÿ.

Varje överstiger 1-1/4ÿ rörledningen processer när måste lägga till den fasta tången. Annars är det lätt att skapa maskinskada.

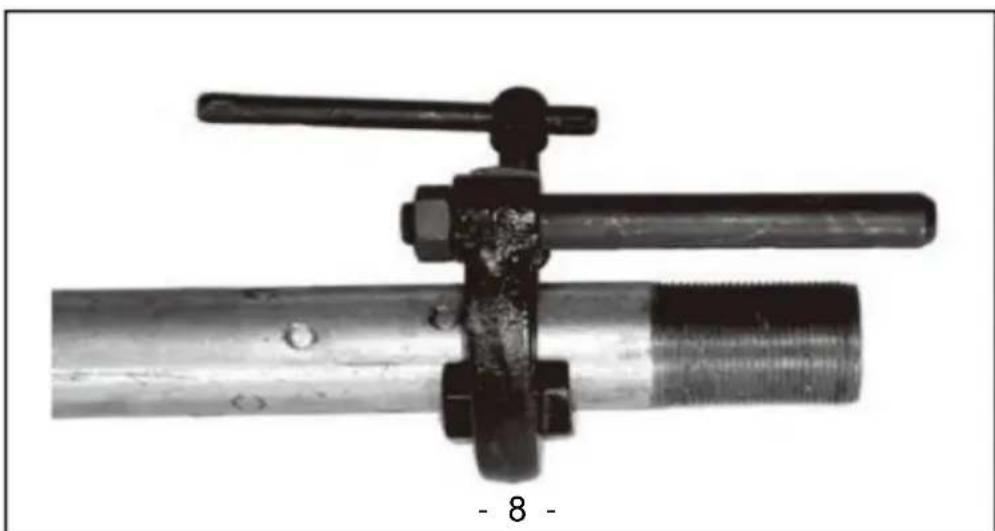

1. Fäst stödarmen ordentligt i röret för att säkerställa att toppen av saxen drar åt parallellt med toppen av röret.

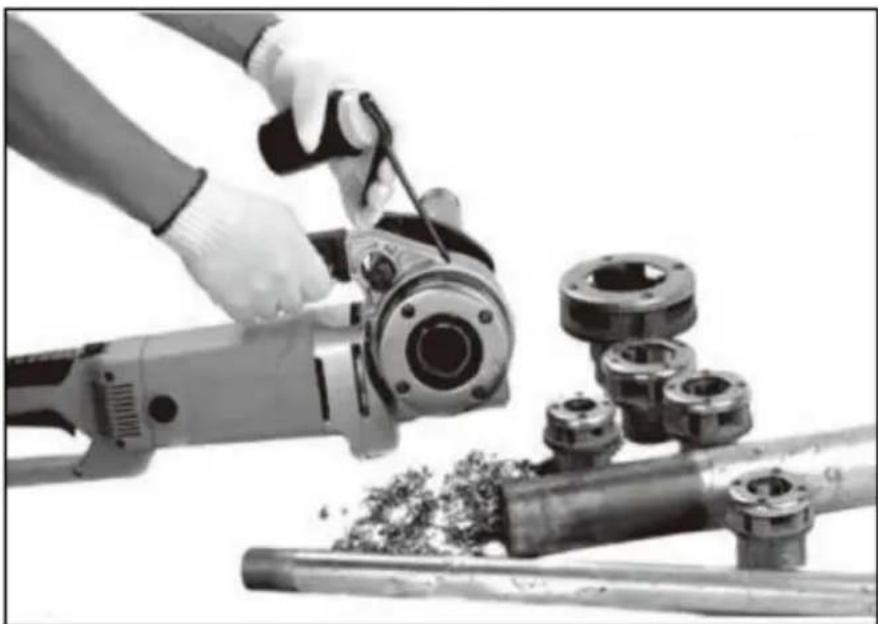

Håll det elektriska trädarhandtaget hårt med en hand och applicera kraft på gängningen med hjälp av vridmoment.

1. Placera skruvhuvudet på ena sidan av röret för att säkerställa den elektriska gängaren står i rätt position på stödarmen. Se till att formhuvudet roterar medurs när du trär. När trädaren hålls med en hand, flytta dynan huvud nära röret, starta maskinen och applicera sedan kraft på formhuvudet med en annan hand tills två eller tre trådar är avskurna. Sluta sedan applicera kraft. Obs: Se till att tillräckligt med skärolja finns tillgänglig när du gängar röret.

1. Slå på strömbrytaren och håll den nere tills skruvens ytas kant uppstår vid toppen av röret. Stäng av strömbrytaren och klipp av den elektriska trädaren.

2. Vänd omkopplaren för direkt reversering för att ta bort skruvhuvudet. Varning: Håll gängarhandtaget hårt för att klara startmomentet.

Drift och förslag

1. Elektrisk trädare är för gängning. Se till att följa användarens anvisningar manual för att undvika olyckor.
2. Trubbiga trasiga formhuvuden är förbjudna. Vass kniv är bättre.
3. Fäst den elektriska trädaren med stödarmar så att den har kontroll.

4. Elektrisk trädare får inte fungera när den momentana kontaktbrytaren är skadad.

5. Håll handtaget torrt och rent och gör det fritt från olja eller smörjmedel.

6. Fixa och stödja arbetsbilder med grepphållare eller andra enheter på en stabil plattform.

Håll inte i arbetsstycken med handen.

Luta dem inte mot operatören.

Otilförlitlig fästning kommer att göra arbetsstycken utom kontroll

1. Tryck inte på verktyg. Använd rätt verktyg.
2. Verktyg som inte kan slås på eller av är förbjudna. Att använda dessa verktyg är riskabelt.
3. Stäng av strömmen innan du justerar, byter ut eller installerar arbetsstycken.

Denna säkerhetsåtgärd kommer att förhindra att arbetsstycken startar oväntat.

1. Gör verktygen utom räckhåll för barn och personer utan särskild utbildning när de inte används för att undvika fara.
2. Håll verktygen i gott underhåll. Håll kniven vass.
3. Undersök de rörliga delarnas osymmetri, anslutning och skador. Trasiga verktyg är förbjudna om de inte är i gott skick.
4. Kontrollera isoleringsegenskaperna hos denna maskin och dess ledningar. Byt ut den skadade ettor.

Fel och åtgärder

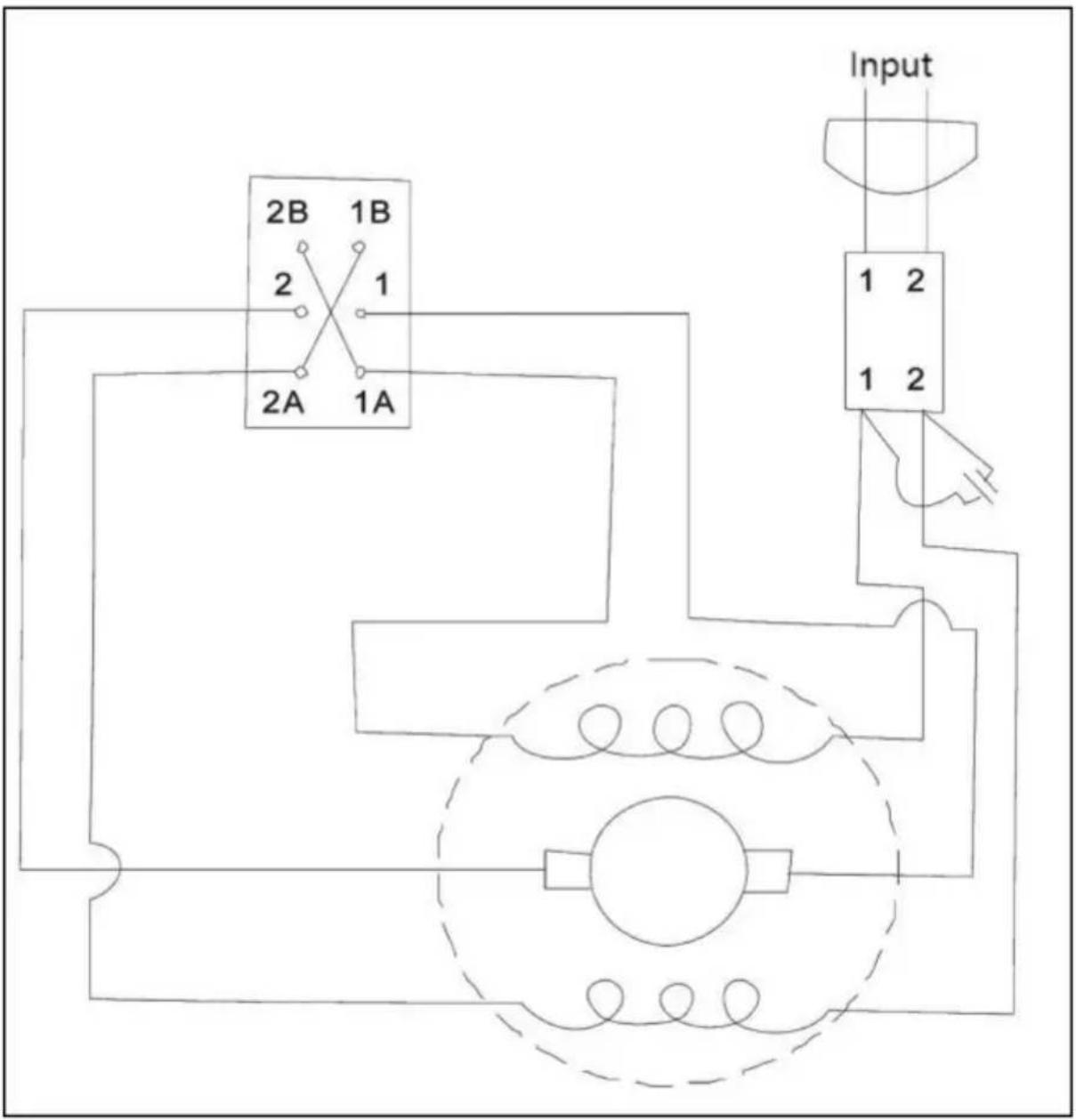

Trådarens schematiska diagram

2B 1B 2 1 2A 1A Input 1 2 1 2

Rengöring, underhåll och smörjning

--För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr med en ren luddfri bomullstrasa.

--UNDER ANVÄNDNING, se till att röränden och matrisgängorna är oljade med Gänga skärolja (ingår ej) hela tiden.

-- Slitna matrisblad kommer att resultera i dålig gängkvalitet. Om bladet är slitet, byt ut det med en kvalificerad tekniker.

Motorrengöring: blås tryckluft genom de bakre ventilationsöppningarna på maskinen regelbundet, ofta och noggrant. Här måste maskinen hållas stadigt.

Byte av elektrisk borste: Kontrollera motorns elektriska borste varannan månader, Byt ut den när delen som är utsliten är mer än 1/4

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
