GEBRUIKSAANWIJZING FLO500-BE Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE

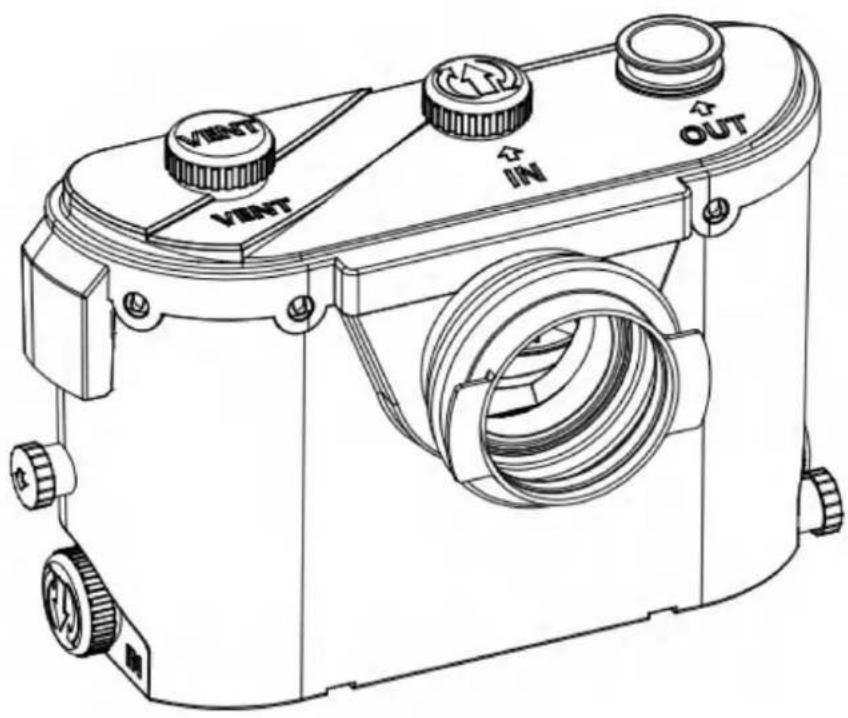

MACERATORPOMP
MODEL: FLO500-BE
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn
(1) OpO500 -BE waterpomp speciaal voor binnen. Deze apparatuur
Alleen geschikt voor wandtoiletten, dat wil zeggen toiletten met een horizontaal afvoergat.
Wij moeten de installatie- en onderhoudsinstructies in deze handleiding volgen om
Zorg ervoor dat de waterpomp normaal kan draaien.
(2) Als u deze apparatuur correct installeert en onderhoudt volgens de
instructies in deze gebruikershandleiding dan heeft het sterke functies, veilig en
betrouwbaar. De waterpomp start automatisch wanneer het rioolwater
kwam een bepaald waterniveau binnen. Deze apparatuur moet zaken vermijden of
industrieel gebruik.
(3) "Het normale toepassingsgebied van FIO 500 -BE heeft alleen betrekking op de behandeling
van menselijk afval, toiletpapier en water.
FLO500-B is uitsluitend geschikt voor gezinsgebruik. Het is niet geschikt voor de behandeling van hygiënehoezen, wattenpropjes, maandverband, wattenstaafjes en andere hygiëneproducten of harde voorwerpen.
FLO500-B is speciaal bedoeld voor verbinding met:
· WC
· Douche
· Wasbak
· Bidet
· Keuken
· Urinoir
· Wasmachine

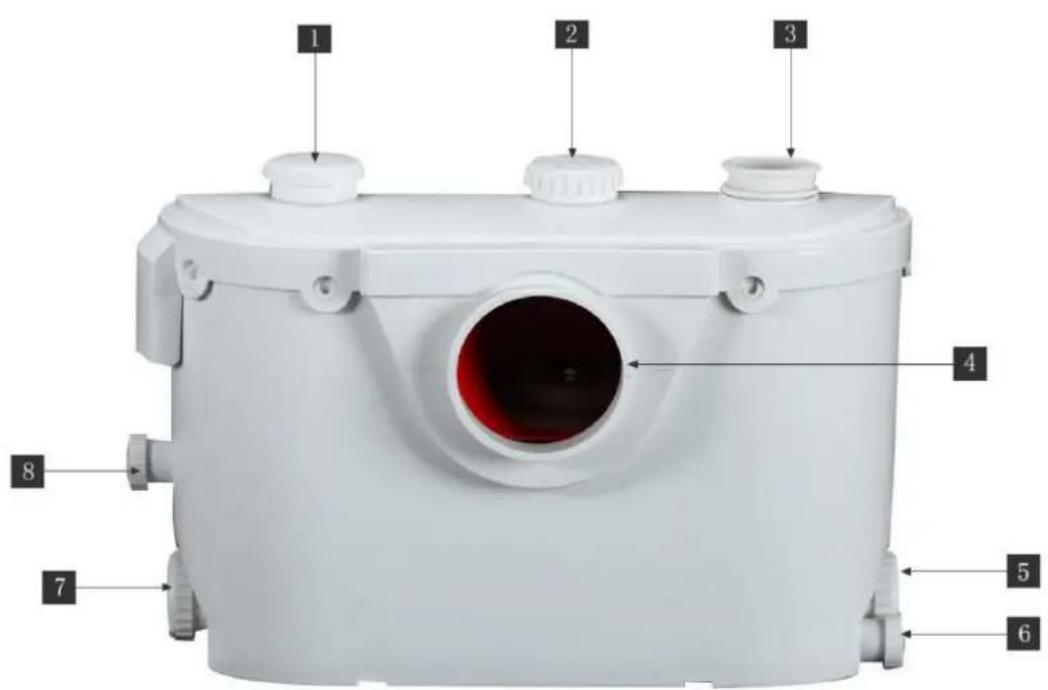

1-2. FLO500-B-specificatie
| Model | Invoer | Maximaal Stroom | Maximale stroom | Maximale lift | Waterinlaat | Waterafvoer |
| FLO500-BE (VS) | Wisselstroom 110-120V60Hz | 0,7 pk | 29GPM | 26 voet | WC+3 | 1 |
| FLO500-BE (EU) | AC220-240V50Hz | 500 Watt 110 | LPM | 8m | WC+3 | 1 |
WAARSCHUWING: Alleen installaties die voldoen aan de bovenstaande specificaties zijn acceptabel.

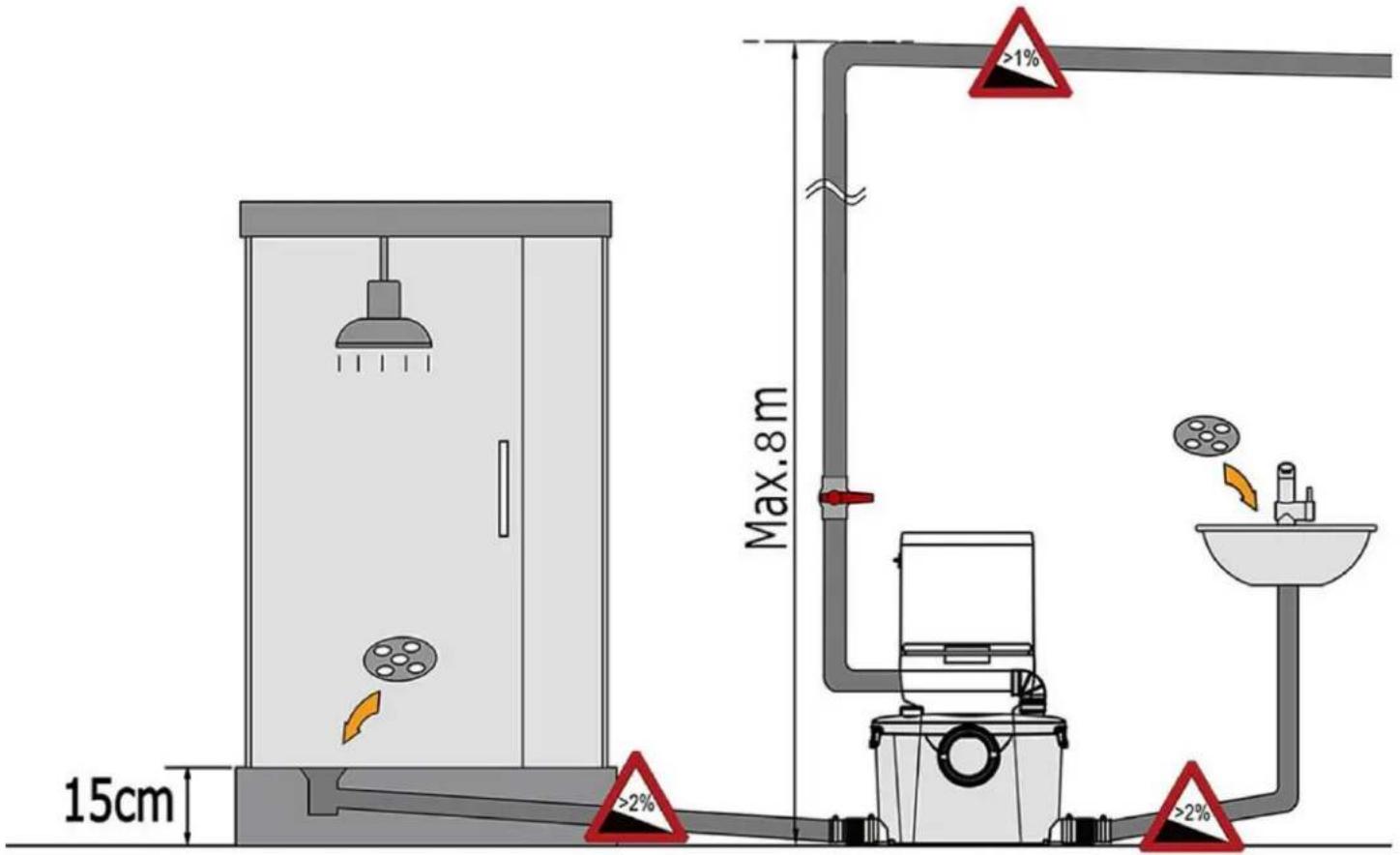

- Installatie (diagram)

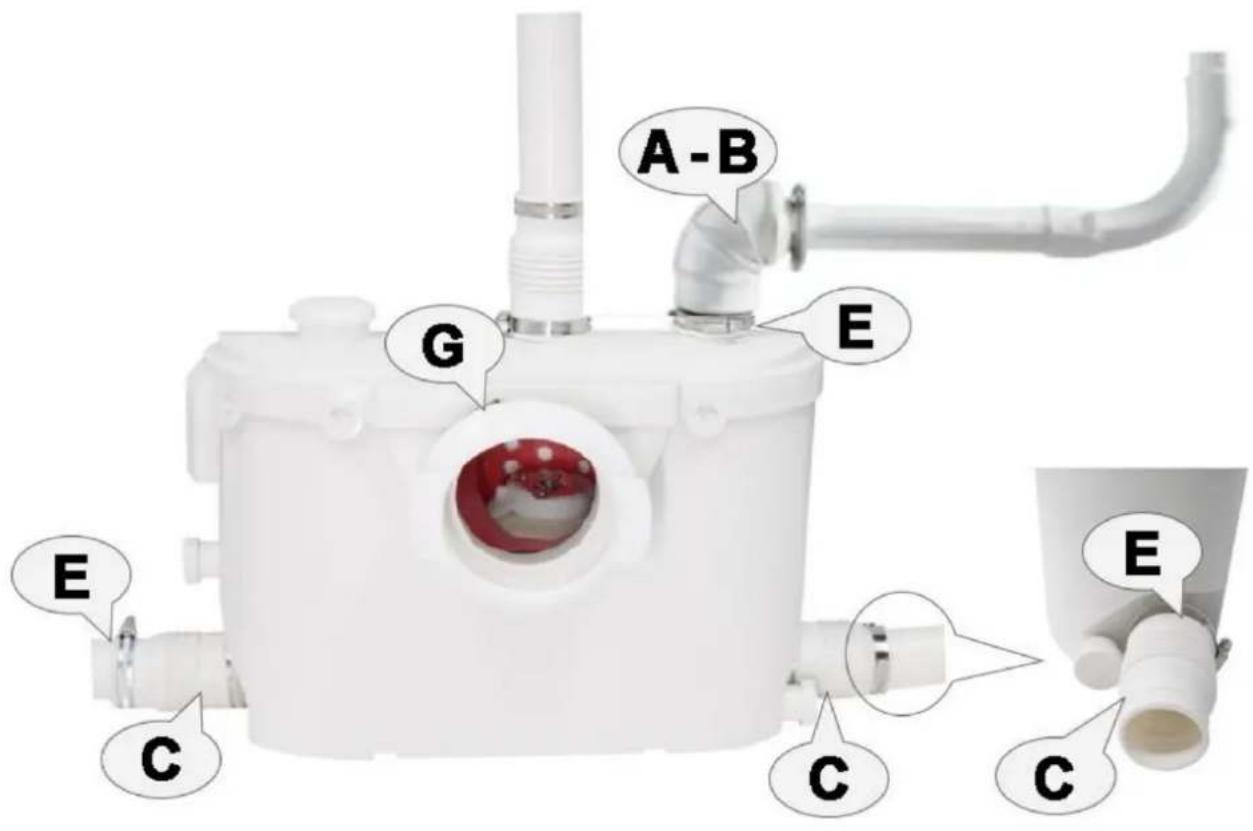

4. Sluit de waterafvoerleiding aan
Plaats de rubberen ring (D) die het toilet met de waterpomp verbindt en gebruik klemmen (G) (90-110 mm) om deze vast te zetten.
Beschadig vervolgens de terugslagklepbocht (AB) bij het waterafvoergat en gebruik de ring (E) om deze te repareren (32-50 mm). De bocht kan van richting veranderen.
- De bocht van het waterafvoergat is geschikt om de PVC-harde pijpleiding aan te sluiten of metalen buis met een diameter van 22 mm, 32 mm of 40 mm. Gebruik geen flexibele buis of zachte buis, omdat deze buizen langs de randen kunnen vervormen na verloop van tijd en waterlekkage kunnen veroorzaken. Gebruik de waterafvoerpijpleiding niet met een diameter groter dan 40 mm, anders kan het riool niet worden afgevoerd en heeft dit ook invloed op de levensduur van het product.
- Om de beste prestaties te verkrijgen, moet het water omhoog worden afgevoerd in plaats van horizontaal afvoerwater. Dit is het allerbelangrijkste!

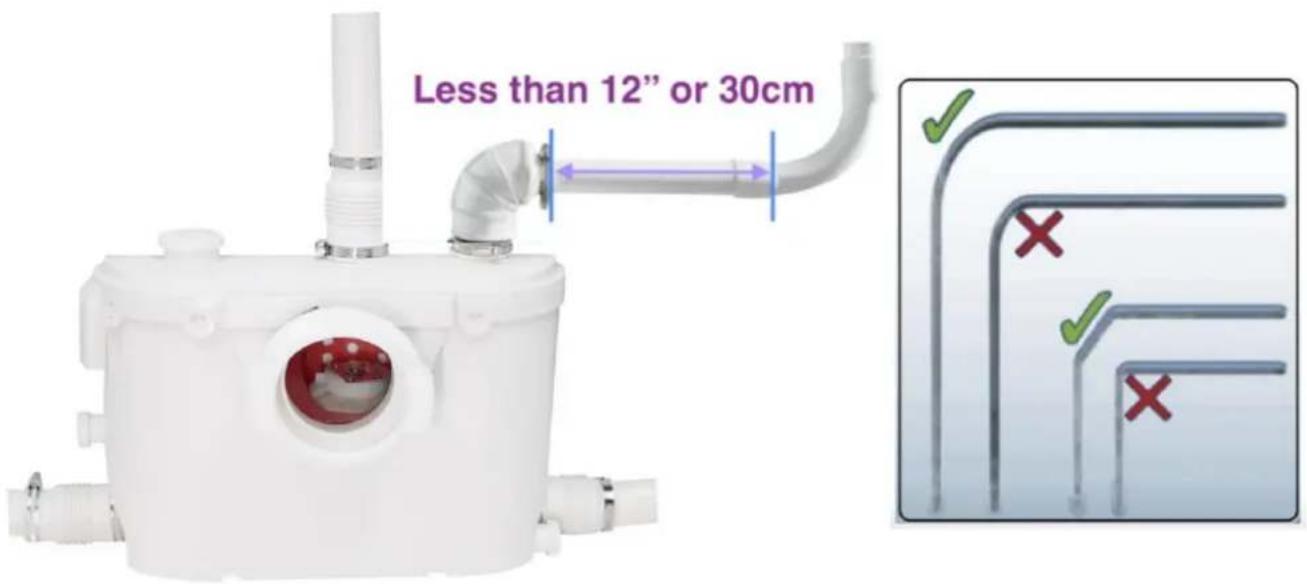

Anders kan het water niet worden afgevoerd en kan dit schade toebrengen aan de producten. Indien nodig horizontaal, dan mag de lengte van de horizontale waterafvoer niet meer dan 30 cm bedragen.
Maak dan een helling van 2% tot 3% om de waterafvoerleiding naar de hoofdleiding te leiden, anders zal het rioolwater terugstromen. Bovendien is de elleboogpositie van
de PVC-waterleiding moet een 135° grote bocht gebruiken, maar geen 90° bocht, anders heeft dit invloed op het bereik.

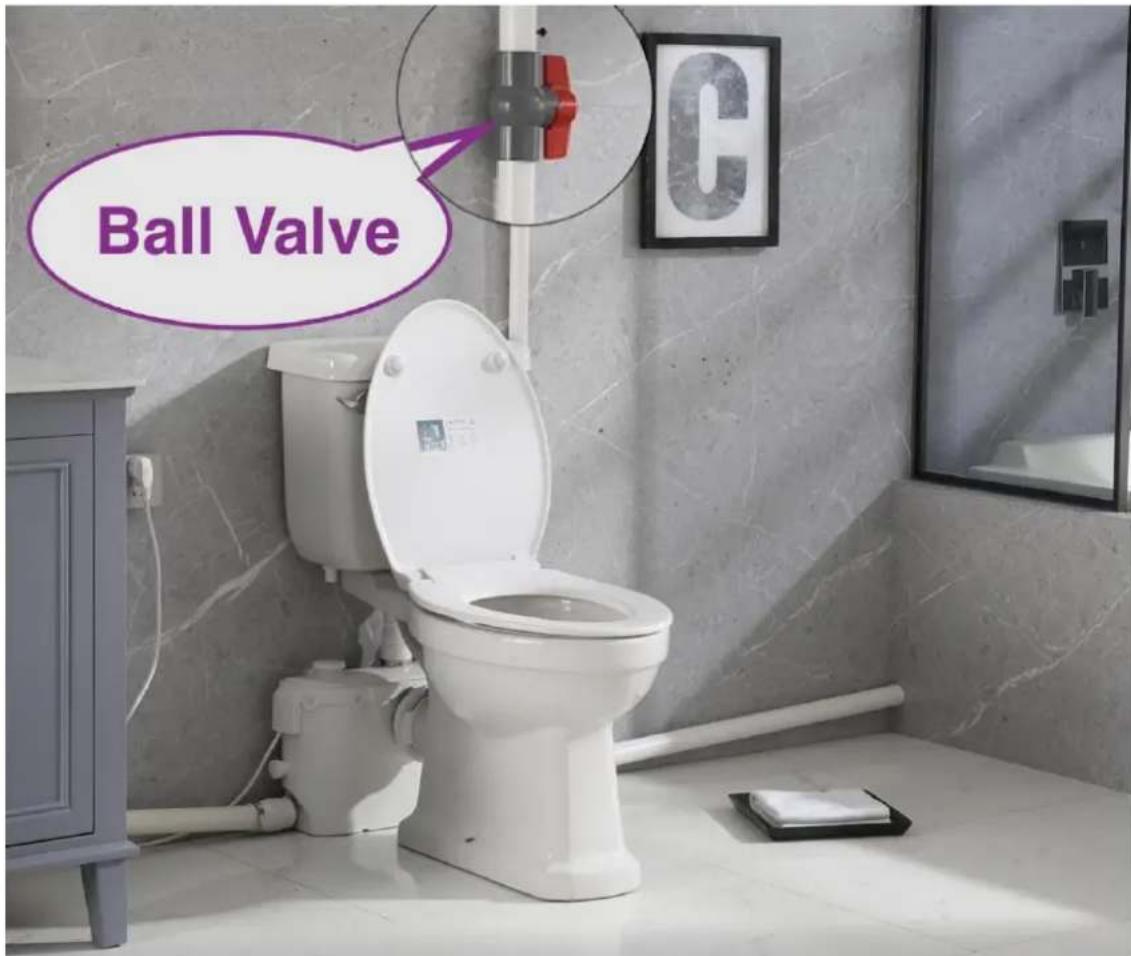

- Installeer één kogelkraan (u hoeft deze niet bij te leveren) zo dicht mogelijk bij de wateruitlaat. Dit is handig om lekkage van rioolwater te voorkomen wanneer u de waterpomp demonteert.

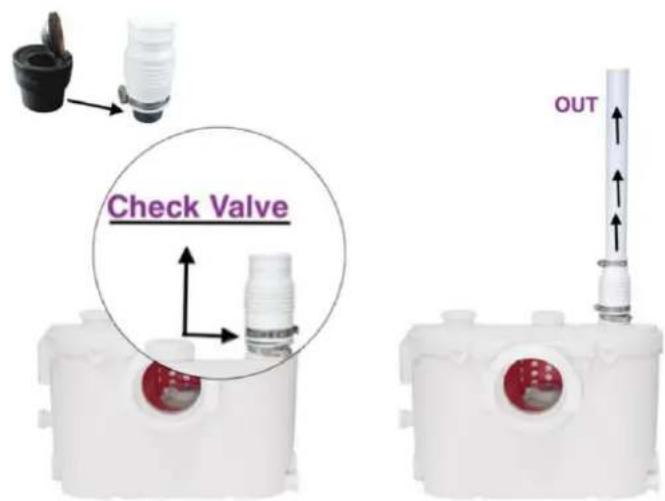

5. De tweede methode voor het installeren van een terugslagklep voor de waterafvoer
Als de rioolpomp achter de muur is geïnstalleerd, zal de watertank van het toilet het afvoergat niet afschermen. Kan geen elleboog (AB) gebruiken. Maar moet de zwarte terugslagklep van de accessoires (AB) demonteren en
deze vervolgens in de zachte buis (C) installeren. Het diagram wordt hieronder weergegeven.

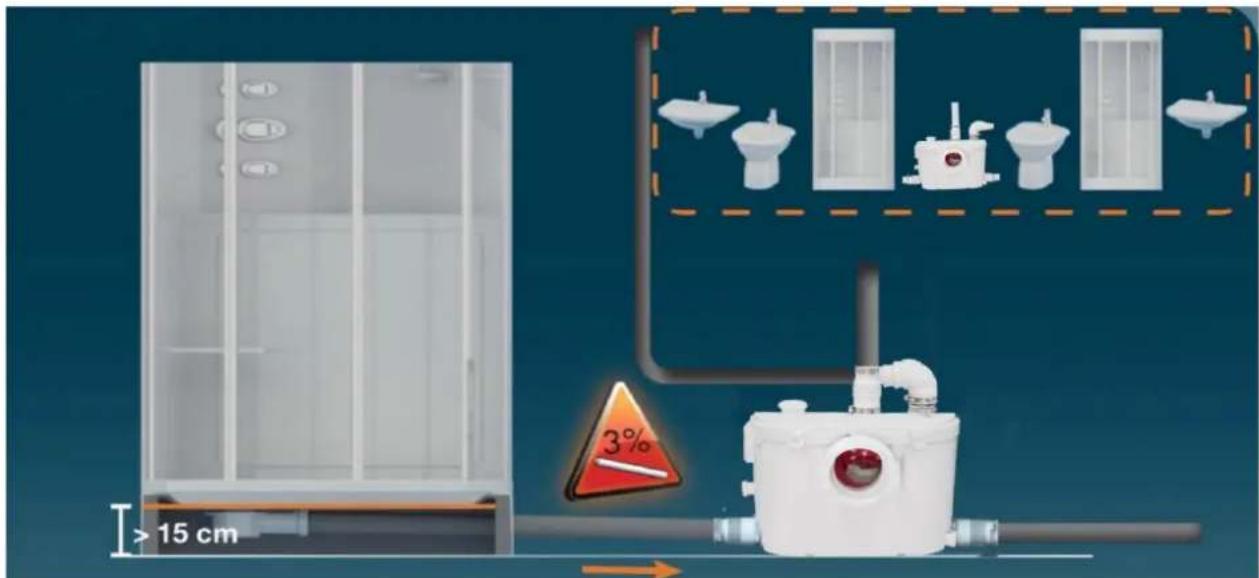

6-1. Installatie van aansluitbuis in doucheruimte
Kan eerst een houten rek of douchebak installeren die door ijzer is vervaardigd bij het installeren van een doucheruimte, of bouw een cementplatform. Dit tilt de grond van de doucheruimte op, de afvoerbuis tussen de rioolpomp en de doucheruimte houdt een hellingsgraad van 3% aan, garandeert dat het rioolwater soepel vanuit de doucheruimte in de rioolpomp stroomt.
Let op: zorg dat het chassis van de doucheruimte minimaal 15 cm omhoog komt. Dit ook op basis van de afstand van de doucheruimte tot de waterpomp.

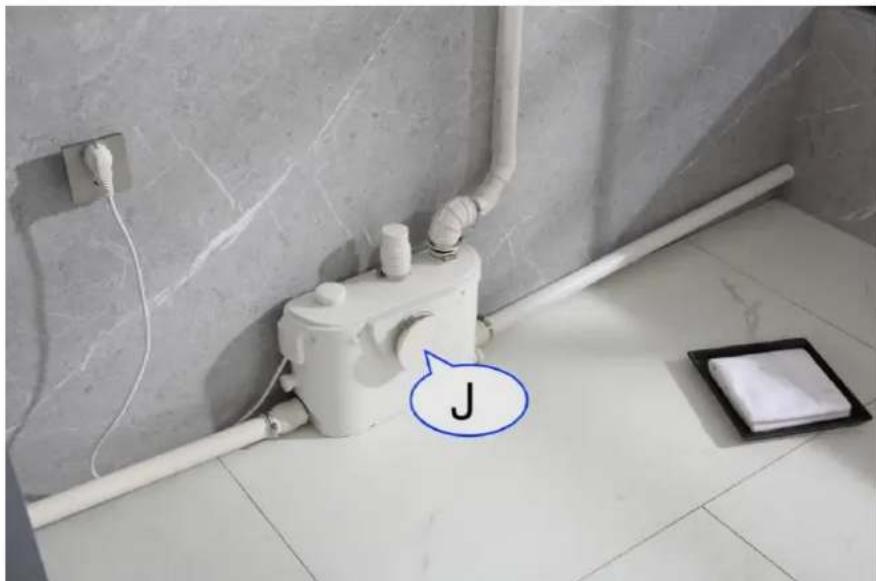

6-2. Als het toilet niet is aangesloten, kan de afdekking (J) de waterinlaat van het toilet blokkeren. Gebruik dan de hoepel (G) om het toilet te bevestigen. Verbind dan alleen de watergoot, doucheruimte en wasmachine.

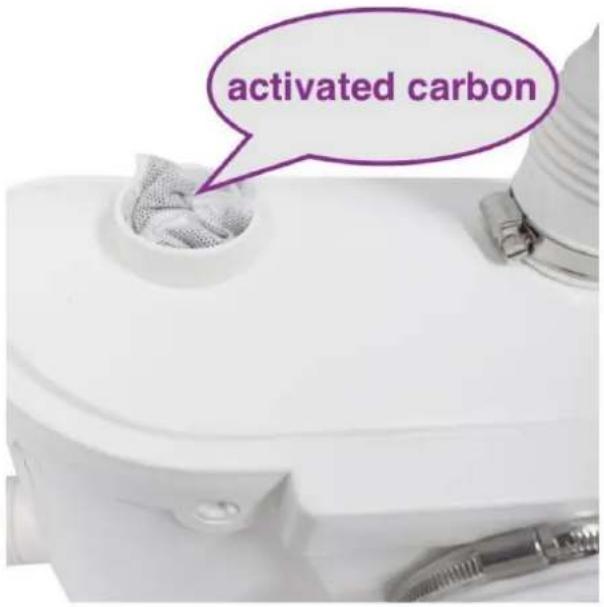

7. Apparaat voor het verwijderen van geuren door middel van actieve kool
Dit product omvat het actieve koolpakket met deodoriserende koolstoffunctie. U kunt het in het hele koolstofpakket doen of in koolstofpoeder. Adviseer om het eenmalig te vernieuwen per jaar.
8. Aansluiting op de elektrische voeding
Alle bedrading moet in overeenstemming zijn met de toepasselijke elektrische code in uw gebied. Het maceratiesysteem vereist een eenfase 110 volt - 120 volt voeding. Bij installatie in een badkamer moet het stopcontact 40 inch (1M) verwijderd zijn (in een rechte lijn) van een douche of badkuip.
Sluit de stekker alleen aan op een stopcontact dat beveiligd is met een aardlekschakelaar.
Waarschuwing: risico op elektrische schokken - deze pomp wordt geleverd met een aardingsgeleider en een aardingstype aansluitstekker om het risico op elektrische schokken te verminderen. Zorg ervoor dat deze alleen wordt aangesloten op een goed geaard stopcontact.
9. WAARSCHUWINGEN:
9-1. Het normale toepassingsgebied van FLOLUXURY maceratie-eenheden
betreft enkel de afvoer van menselijk afval, toiletpapier en water.
FLOLUXURY-500 is uitsluitend bedoeld voor gebruik door het hele gezin en is niet geschikt voor het weggooien van maandverband, condooms, tampons en wattenstaafjes.
9-2. Geen zuren, alkaloïden, oplosmiddelen, verf, verfresten of andere schadelijke stoffen uit de verf spuiten.
strippers, voedselresten, plastic zakken, metaal zoals spijkers, haarspelden, hout, bouwmaterialen, kattenbakvulling of iets anders dat de unit kan laten stoppen, beschadigen of corroderen. Het negeren van het bovenstaande kan de maceratie-unit beschadigen.
Hang geen bleekblokken of schoonmaakmiddelen met zoutzuur in het toiletreservoir.
Er is aangetoond dat deze oplossingen de kunststof- en neopreencomponenten van de spoel- en vulkleppen aantasten en lekkages kunnen veroorzaken.
Bij stroomuitval mag u het toilet of andere sanitaire voorzieningen die op de vermaler zijn aangesloten niet gebruiken. Deze werken namelijk niet totdat de stroomvoorziening is hersteld.
Het toilet werkt als een conventioneel spoeltoilet en heeft bij normaal
gebruik geen onderhoud nodig. Er is echter niets mis mee om de maceratie-eenheid eenmaal per jaar schoon te maken. Gebruik geen bleekmiddel (pas op dat er geen water in de opening van het elektriciteitssnoer komt).
De maceratie-eenheid start automatisch zodra het toilet wordt doorgespoeld of het bad, de douche, de wastafel, etc. wordt leeggepompt en stopt zodra de inhoud is weggepompt.
Wanneer het apparaat langere tijd niet gebruikt wordt (vakantie, stroomuitval, onderhoud, etc.) Draai de watertoevoer naar de tank dicht en spoel het apparaat door om het water te verwijderen. Er mag nooit lekkage in de kom vanuit de tank plaatsvinden.
In gebieden die gevoelig zijn voor bevriezing, moet het hele systeem goed winterklaar worden gemaakt. Dit omvat het leegmaken van alle leidingen, de toilettank en -pot en de maceratietank. Het maceratiesysteem is eenvoudig winterklaar te maken.
Giet een kan loodgietersantivries in de tank en spoel het toilet door. Hierdoor wordt de maceratie-eenheid geactiveerd en wordt al het resterende water weggespoeld.
Vervangen door antivries voor loodgieters. Er wordt geen garantie op onderdelen of arbeid gegeven wanneer er een storing optreedt door bevriezing.
Zorg ervoor dat er geen kranen open blijven staan. Druppels zullen uiteindelijk de pomp vullen en de resulterende herhaalde start-stop van de motor kan hitte veroorzaken.
tot een zodanig niveau dat de thermische overbelastingsschakelaar uiteindelijk in werking treedt en de motor automatisch stopt, wat een overstroming kan veroorzaken.
10. DEMONTAGE VOOR WEINIG INTERVENTIE
Omdat de unit is aangesloten op de water- en elektriciteitsvoorziening, is het belangrijk om te controleren of de volgende acties zijn ondernomen voordat u de unit verwijdert: 10-1. Sluit indien mogelijk de
watertoevoer naar de tank af en sluit de kogel- of afsluiter op de uitlaatleiding.
10-2. Trek het netsnoer uit het stopcontact voordat u het apparaat verwijdert. 10-3. Laat zoveel mogelijk water uit het reservoir van het toilet lopen en toiletpot.
10-4. Koppel het toilet los van de unit. Verwijder de toiletpot en zet deze opzij tegen een muur om te voorkomen dat hij omvalt.

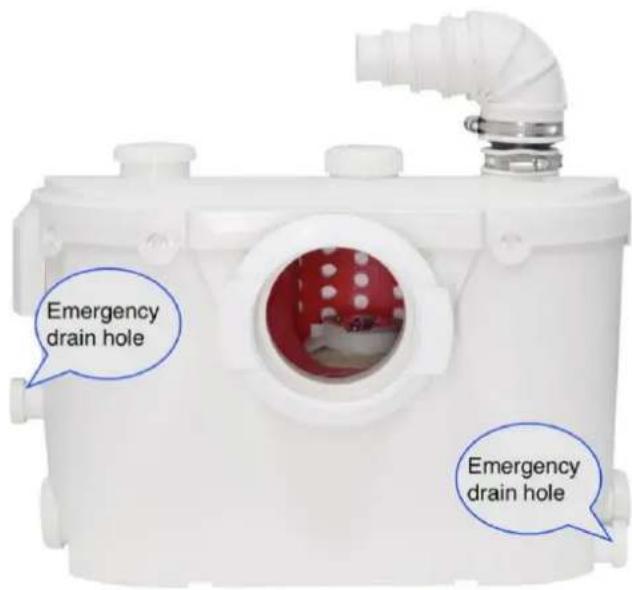

FloLuxury-500 heeft één patent ontwerp, namelijk een noodafvoergat. Wanneer uw waterpomp onderhoud nodig heeft, kan via het noodafvoergat het rioolwater volledig uit de waterpomp worden geleegd. Daarna kan de waterpomp van achteren worden gedemonteerd. Uw toiletruimte zal niet buiten werking zijn nadat het noodafvoergat is gebruikt wanneer de waterpomp onderhoud nodig heeft.
10-5. Het gebruik van een droge/natte stofzuiger kan u in hoge mate helpen bij het verwijderen van het resterende water in de kom of de maceratie-eenheid. 10-6. Wanneer u de maceratie-eenheid moet verwijderen, doe dit dan voorzichtig. Koppel de afvoerleidingen los (er kan nog water in zitten).
10-7. Zij-inlaatkleppen verstopt: verwijder de mouwen en gebruik een schroevendraaier om de rubberen klep los te maken of schoon te maken indien nodig. 10-8. Dompel het apparaat niet volledig onder in water. Laat geen water in de ingangsopening van het elektrische snoer komen. 10-9. Wanneer u het deksel terugplaatst, vet dan de rubberen pakking licht in met zeepsop of afwasmiddel. (Gebruik geen vaseline, want dit kan het neopreenmateriaal laten uitzetten). De pakking moet eerst in het deksel zitten. Begin met het deksel eerst aan de koordzijde naar beneden te duwen, werk dan rond en tik op het deksel met een rubberen hamer of blok.
LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de
De partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Bedien de apparatuur!
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.
Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.
15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.
Heroriënteer of verplaats de ontvangstantenne.
Vergroot de afstand tussen het product en de ontvanger.
Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Correcte verwijdering
Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
