BRUKSANVISNING FLO500-BE Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MACERATOR PUMP

ANVÄNDARMANUAL

MODELL: FLO500-BE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

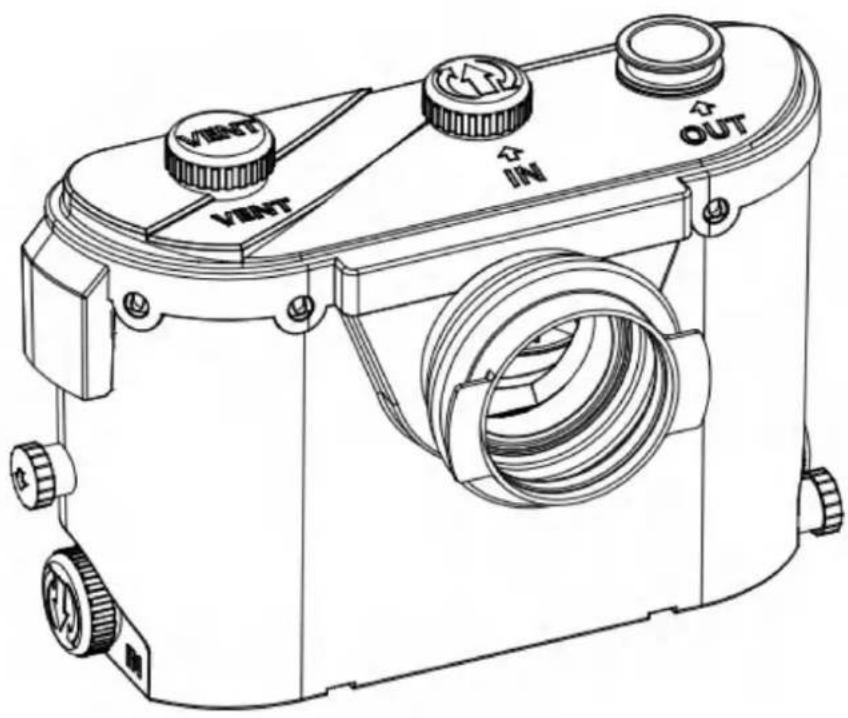

MACERATOR PUMP

MODELL: FLO500-BE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

(1) På0500 -BE vattenpump speciellt använd inomhus. Denna utrustning endast lämplig för väggrad toalett, det vill säga horisontell inställning avloppshål toalett. Vi måste följa installations- och underhållsinstruktionerna i denna manual för att få vattenpumpen att fungera normalt.

(2) Om den här utrustningen installeras och underhålls korrekt enligt instruktion i denna bruksanvisning så har den starka funktioner, säker och pålitlig. Vattenpumpen startar automatiskt när avloppet anlände en viss vattennivå. Denna utrustning bör undvika affärer eller industrianvändning.

(3) "The normal application area of FIO ^500 -BE endast hänvisa till behandlingen av mänskligt avfall, toalettpapper och vatten.

FLO500-B ∅ endast lämplig för familjeanvändning, den kan inte acceptera behandling av hygienskydd, bomullsplugg, sanitetshandduk, bomullsstång och andra hygienprodukter och hårda föremål.

FLO500- är B SE speciellt för att ansluta till:

WARNING: Endast installationer som överensstämmer med ovanstående specifikationer är acceptabla.

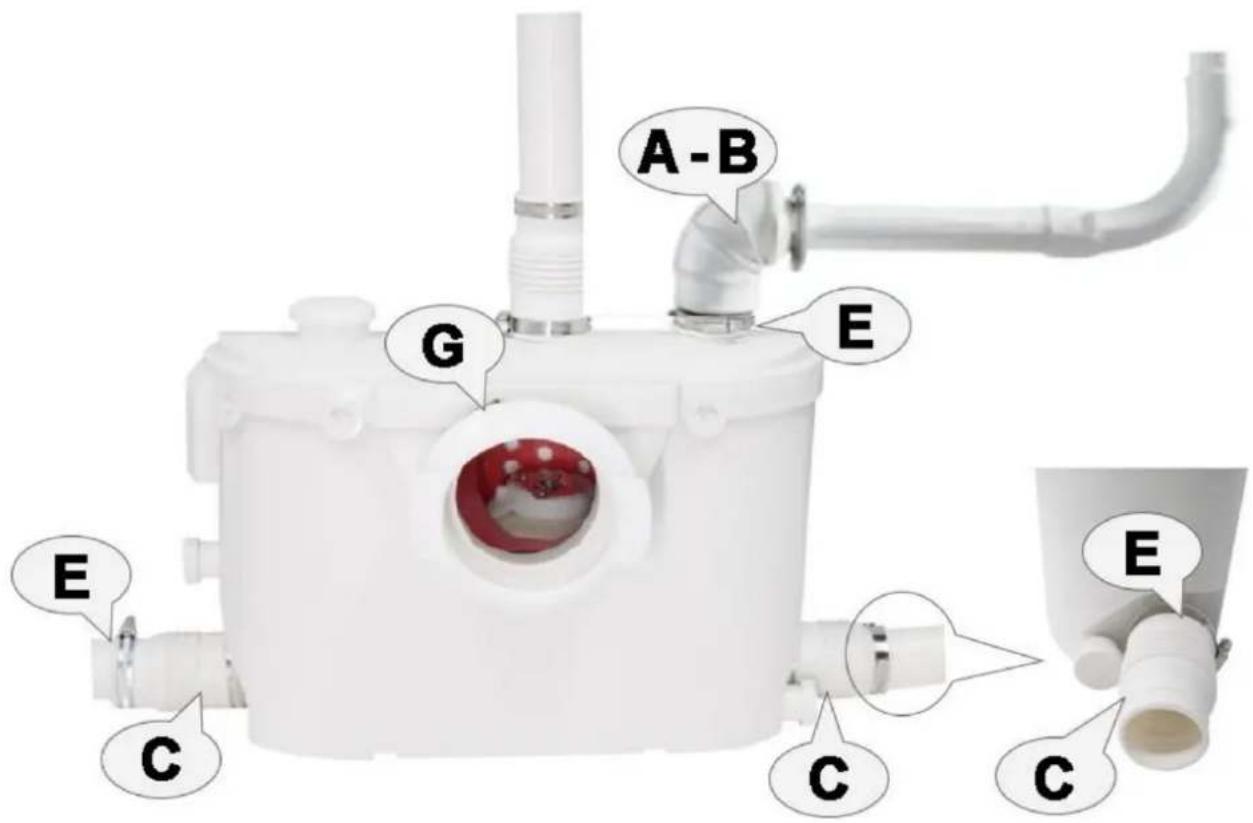

4. Anslut vattenavloppsledningen

Installera gummiringen (D) som ansluter toaletten till vattenpumpenheten och använd klämmor (G) (90-110 mm) för att fixera den.

Sedan, i högt läge, skadar backventilens krök (AB) vid vattenavloppshålet och använd båg (E) för att fixera den (32-50 mm). Armbågen kan ändra riktningskrav. freely. To meed different customer's installation

• Armbåge av vattenavloppshål som kan ansluta PVC-hårda rörledning eller metal pipe with diameter 22mm, 32mm or 40mm. Please don't use flexibelt rör eller mjukt rör, eftersom dessa rör kan deformeras längs with time and caused water leakage. Don't use the water drainage rörledning med diameter överstiga 40 mm, annars inte bara avloppet can't be drainage, but also will affect product working life.

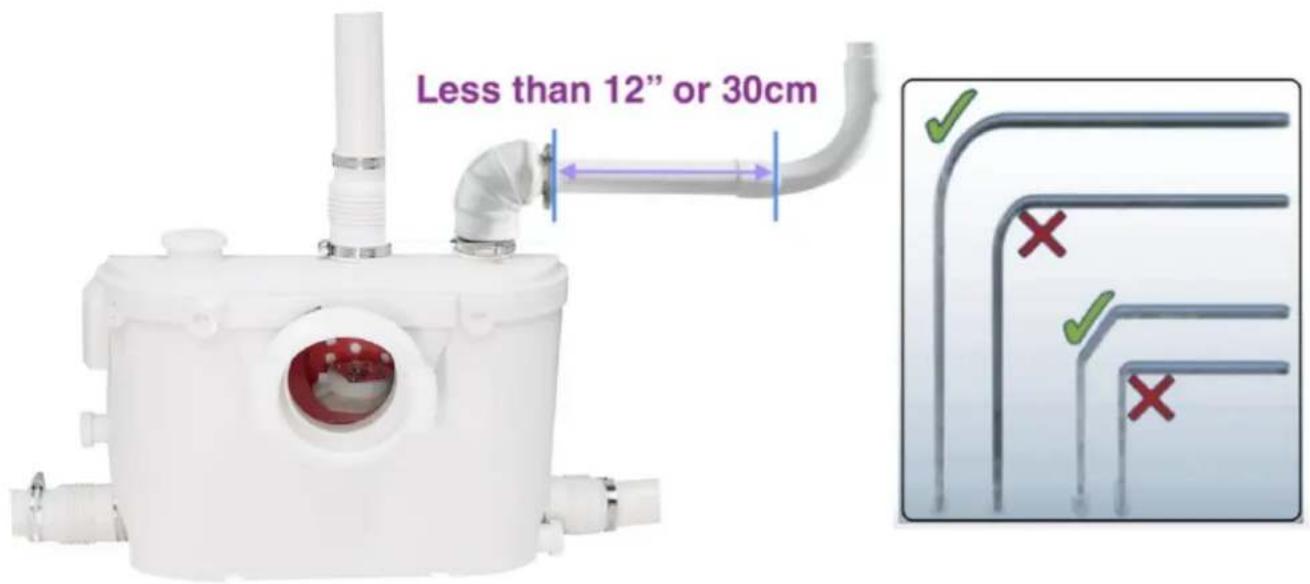

• Vänligen måste tömma vatten uppåt för att få bästa prestanda, sedan horisontellt dränera vatten. Detta är viktigast!

Otherwise, this will caused that water can't be drain off and skada produkter. Vid behov vara horisontell sedan längd på horisontell vattendränering can't exceed 30cm.

Luta sedan 2%-3% för att leda vattenavloppsröret till huvudledningen, annars kommer avloppet att återvända. Dessutom armbågspositionen av PVC water pipe must use 135°big elbow, but not 90°elbow, otherwise, it kommer att påverka räckvidden.

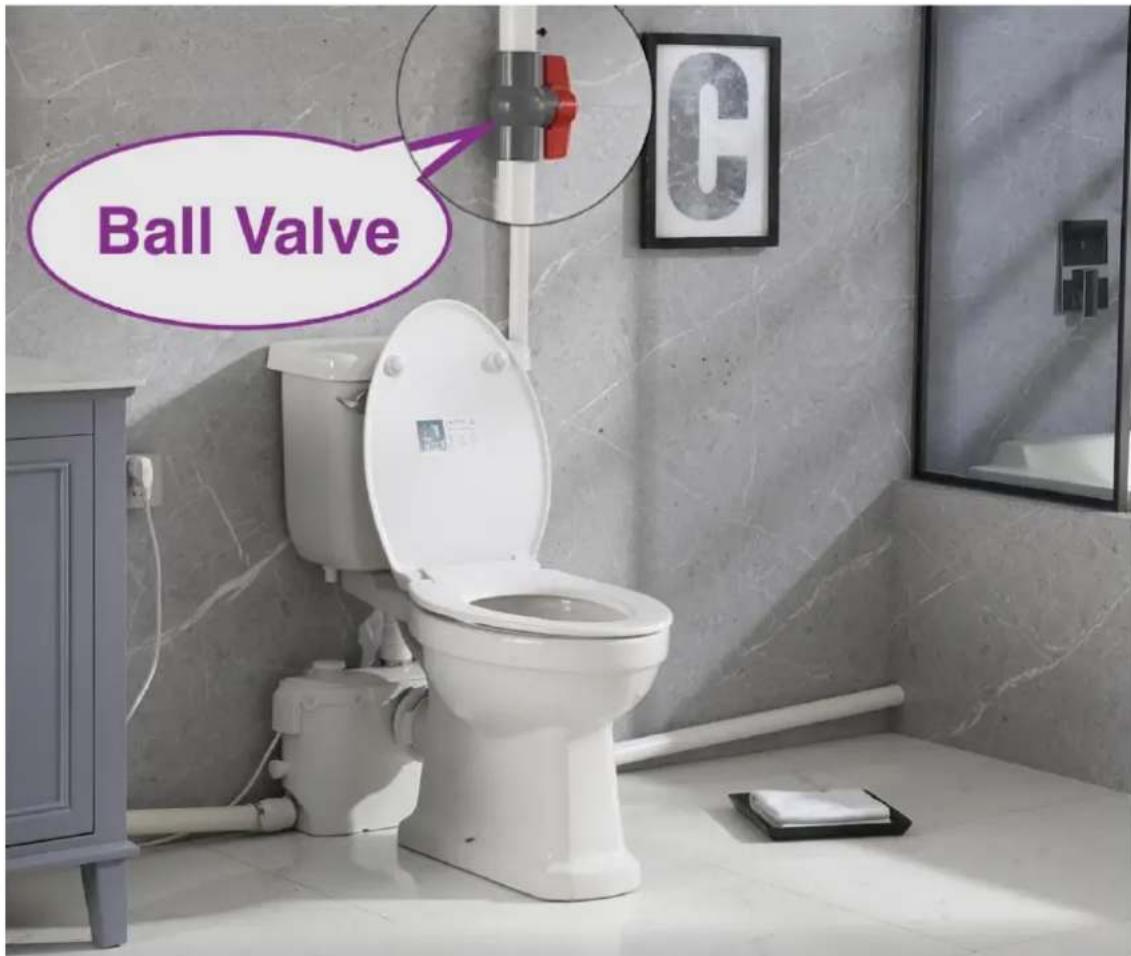

- Installera en kulventil (inte tillhandahåll den) där det är nära vattenutloppsläget, bekvämt för att förhindra avloppsläckage när vattenpumpen tas isär.

Ball Valve

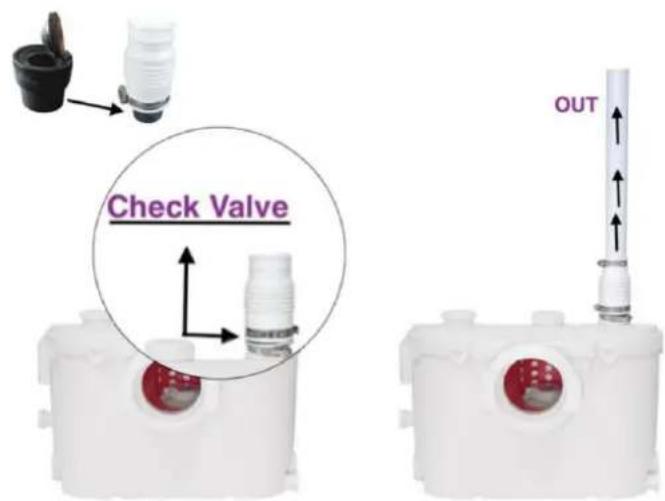

5. Den andra metoden för att installera vattendräneringsbackventil

Om avloppspumpen är installerad på baksidan av väggen, kommer toalettens vattentank inte att skydda avloppshålet. Kan inte använda armbåge (AB). Men måste demontera den svarta backventilen från tillbehören (AB), sedan

installera den i mjukt rör (C). Diagrammet visas enligt nedan.

Check Valve OUT

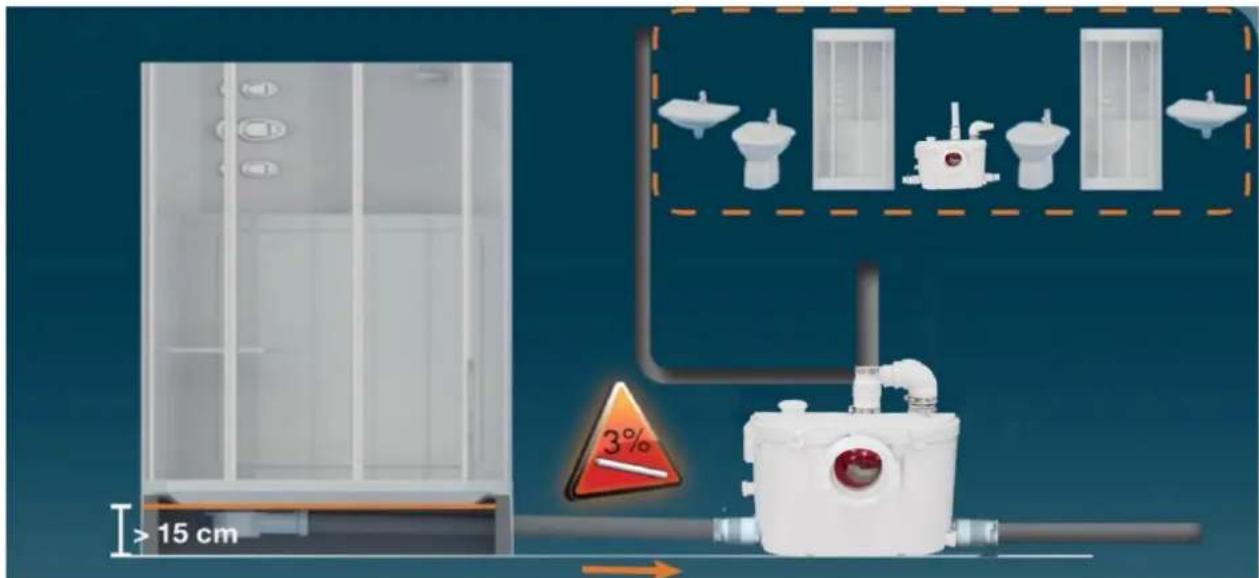

6-1. Installation av anslutningsrör i duschrum

Kan först installera ett träställ eller duschunderlag tillverkat av järn när du installerar duschrum, eller bygga en cementplattform. Detta lyfter upp duschrummets mark, dräneringsröret mellan avloppspumpen och duschrummet håller 3% lutning, garanterar att avloppsvattnet flyter in i avloppspumpen från duschrummet smidigt.

OBS: vänligen se till att duschrummets chassi lyfts upp minst 15 cm. Detta även baserat på avståndet från duschrum till vattenpump.

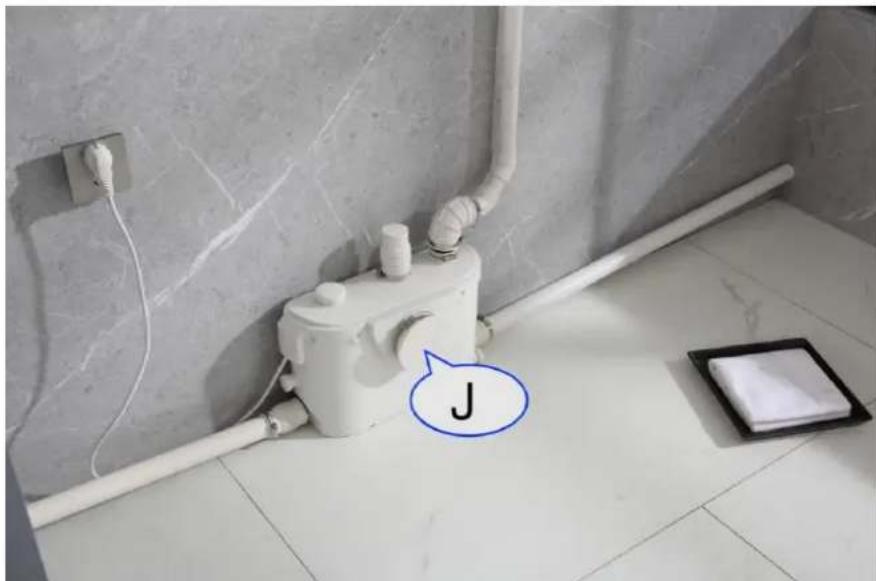

6-2. Om inte anslut toaletten kan du använda lock (J) blockera vatteninloppet hål på toaletten, använd sedan båge (G fixa toaletten. Anslut sedan bara den vattenränna, duschrum och tvättmaskin.

J

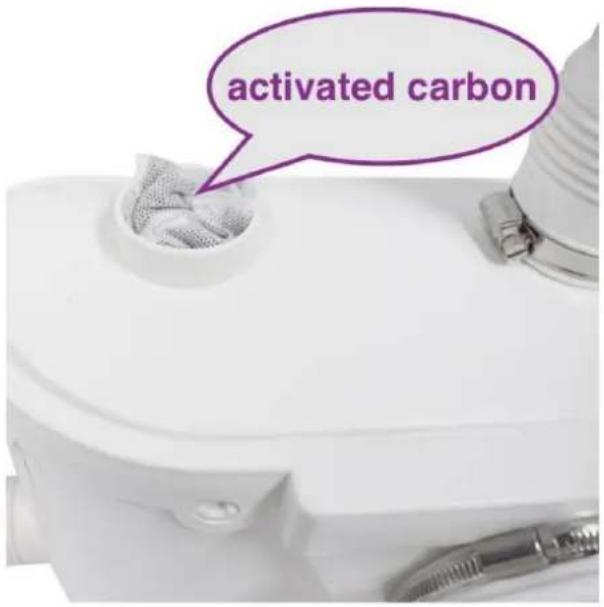

7. Deodoriseringsanordning för aktivt kol

Denna produkt inkluderar aktivt kolförpackningen med deodoriserande kolfunktion. Du kan lägga i hela kolpaketet eller lägga i kolpulver. Rekommendera till en gång förnyelse varje år.

8. Anslutning till elförsörjning

Alla ledningar ska vara i enlighet med gällande elektriska regler i ditt område. Macerationssystemet kräver en enfas 110 volt - 120 volt. förse. När den är installerad i ett badrum, bör behållaren vara 40 tum (1M) bort (i en rak linje) från en dusch eller badkar.

Anslut endast till ett uttag som skyddas av en jordfelsbrytare (GFCI).

Varning: risk för elektrisk stöt - denna pump är försedd med en jordningsledare och en jordad anslutningskontakt för att minska risken för elektriska stötar. Se till att den endast är ansluten till ett korrekt jordat uttag.

9. VARNINGSANMÄRKNINGAR:

9-1. Det normala användningsområdet för FLOLUXURY macerationsenheter

avser endast bortskaffande av mänskligt avfall, toalettpapper och vatten.

FLOLUXURY-500 är endast avsedd för familjebruk och accepterar inte kassering av sanitetsartiklar som kondomer, tamponger, bindor och bomullspinnar.

9-2. Släpp inte ut några syror, alkaloider, lösningsmedelsmålning, färg

strippor, matavfall, plastpåsar, metall som spikar, hårnålar, trä, byggmaterial, kattsand eller annat som kan stoppa eller skada eller fräta på enheten. Om du ignorerar ovanstående kan macerationsenheten skadas.

Häng inte blekblock eller hydrokloridrengöringsmedel i toaletttanken.

Dessa lösningar har visat sig försämra plast- och neoprenkomponenterna i spol- och påfyllningsventilerna och kan orsaka läckor.

I händelse av strömavbrott, använd inte toaletten eller någon annan sanitetsanordning som är ansluten till macerationsenheten eftersom den inte kommer att fungera förrän strömmen är återställd.

Toaletten fungerar som en konventionell spoltoalett och behöver inget underhåll vid normal användning. Det är dock inget fel med att rengöra macerationsenheten en gång om året. Använd inte blekmedel (var försiktig så att inte vatten kommer in i öppningen för elkabeln).

Macerationsenheten startar automatiskt när toaletten spolats eller badkaret, duschen, handfatet etc. töms ut och slutar fungera när innehållet har pumpats bort.

När enheten inte ska användas under långa perioder (semester, strömavbrott, underhåll, etc. Stäng av vattentillförseln till tanken och spola enheten för att evakuera vattnet. Inget läckage i skålen bör någonsin tillåtas från tanken.

I områden som är benägna att frysa måste hela systemet vinterbehandlas ordentligt. Detta inkluderar tömning av alla rör, toaletttanken och skålen samt macerationstanken. Macerationssystemet är enkelt att vinterbehandla.

Häll en kanna med rörmokare frostskyddsmedel i tanken och spola toaletten. Detta gör att macerationsenheten aktiveras och allt återstående vatten kommer att vara replaced by plumber's anti-freeze. No parts or labour are warranted när ett haveri inträffar på grund av frysning.

Se till att det inte finns några kranar öppna. Droppar kommer så småningom att fylla upp pumpen och det resulterande upprepade startstoppet av motorn kan värmas upp

upp till en sådan grad att den termiska överbelastningsbrytaren så småningom kan aktiveras och automatiskt stoppa motorn, vilket eventuellt kan orsaka en översvämning.

10. DEMONTERING FÖR LITE INVÄNDNING

Eftersom enheten är ansluten till vatten- och elförsörjningen är det viktigt att kontrollera att följande åtgärder har vidtagits innan du tar bort enheten: 10-1. Om möjligt, stäng av vattentillförseln till tanken och stäng

kul- eller slussventil på utloppsröret.

10-2. Dra ut den elektriska sladden ur uttaget innan du tar bort enheten.

10-3. Töm ut så mycket vatten som möjligt från toaletttanken och

toalettskål.

10-4. Koppla bort toaletten från enheten. Ta bort toalettskålen och ställ åt sidan mot en vägg för att förhindra att den välter.

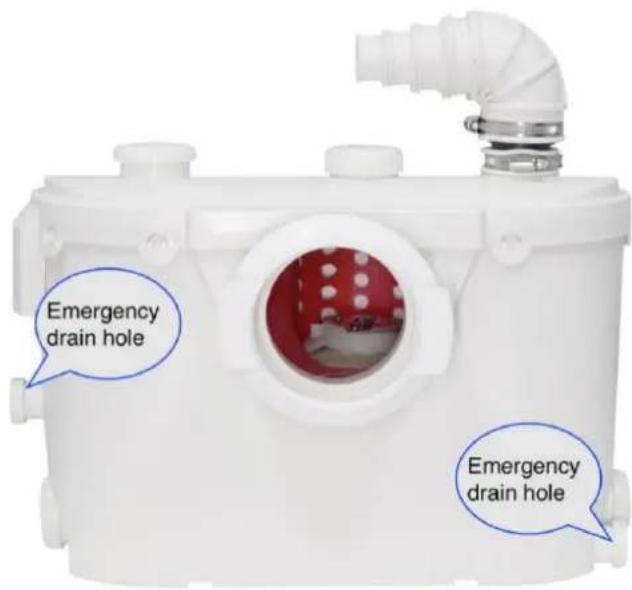

FloLuxury-500 har ett patent

design, det vill säga nödavlopp

hål. När din vattenpump

behöver underhåll eller underhåll

sedan kan öppna akuten

dräneringshål, dränera helt

avloppet i vattenpumpen,

sedan kan demontera

vattenpump från baksidan av

toalett. Ditt toalettrum gör det inte

vara ur funktion efter har

nödavloppshål när

vattenpump behöver underhåll.

10-5. Användningen av en torr/våt dammsugare kan hjälpa dig

mycket för att avlägsna resterande vatten i skålen eller macerationsenheten.

10-6. När du måste ta bort macerationsenheten, försiktigt

koppla bort inloppsavloppsrören (det kan finnas kvarvarande vatten inuti).

10-7. Sidoinloppsventiler igensatta: ta bort hylsorna och använd en skruvmejsel för att frigöra eller rengöra gummiklaffen vid behov.
10-8. Sänk inte ner enheten helt i vatten. Låt inte vatten komma in i den elektriska sladdens ingångsöppning.
10-9. När du sätter tillbaka locket, smörj gummipackningen lätt med tvålvatten eller diskmaskinsvätska. (Använd inte vaselin eftersom detta kan expandera neoprenmaterialen). Packningen måste vara inuti locket först. Börja med att trycka ner locket på sladdsidan först, arbeta dig sedan runt och knacka på locket med en gummiklubba eller -block.

FCC-information:

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av

part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att

använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan

orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka

oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part

som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i

enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i

en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används

i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns

dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt

orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på

produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande

åtgärder.

Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan produkten och mottagaren.

Anslut produkten till ett uttag på en annan krets än den till vilken

mottagaren är ansluten.

- Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som

visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för

produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas

tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och

elektroniska apparater.
