Producttype	Handmatig bandeersteker
Merk	Vevor
Model	A333
Compatibele materialen	Staal (banden)
Compatibele bandbreedte	12,7 – 19 mm (0,5 – 0,75 inch)
Compatibele banddikte	0,38 – 0,7 mm (0,015 – 0,027 inch)
Aanbevolen treksterkte	700 – 850 N/mm² (100.000 – 123.000 psi)
Verbindingssterkte	Ongeveer 80% van de bandsterkte
Hoofdfuncties	Laden, spannen, verzegelen en knippen van de band
Veiligheid	Verplicht dragen van veiligheidsbril en handschoenen; ga aan de zijkant staan tijdens het spannen
Onderhoud en reiniging	Regelmatig reinigen met perslucht; vermijd langdurige blootstelling aan zonlicht
Reserveonderdelen	Inbussleutel A83, schroef A72, horizontale handgreep A84, grijpbal A51
Repareerbaarheid	Verstelbare verzegeldiepte via schroef A72 en aanslag
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - A333 Vevor

Hoe laad ik de band in het gereedschap?

Til de wip met uw rechterhand op en steek de twee banden (de ene op de andere) in het gereedschap tot ze de bandaanslagen raken. Het onderste uiteinde moet iets uit de basisplaat steken. Zorg ervoor dat de band wordt vastgehouden door de bandgeleider.

Hoe stel ik de bandspanning in?

Houd het gereedschap stevig vast met uw linkerhand op de verzegelingshendel. Beweeg met uw rechterhand de spanhendel heen en weer tot de gewenste spanning is bereikt.

Hoe maak ik een correcte verbinding?

Voor een correcte verbinding moet de bovenste band in de onderste haken tot een diepte van 1,0 tot 2,0 mm (ideaal 1,5 mm). De bovenste band moet netjes worden afgesneden zonder de onderste band te krassen.

Wat te doen als de verbinding slecht is gevormd?

Als de verbinding te hoog (niet diep genoeg) of te laag is (krassen op de onderste band), verwijder dan de band van de verpakking en stel het gereedschap af door de schroeven A72 los te draaien en de aanslag aan te passen. Draai vervolgens de schroeven weer vast.

Hoe reinig ik het bandeergereedschap?

Bij sterke vervuiling reinigt u regelmatig de vis, de matrijzen, de tang en het aanvoerwiel. Meestal is het voldoende om de onderdelen uit te blazen met een persluchtpistool.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag altijd een veiligheidsbril met zijbescherming en beschermende handschoenen om oogletsel en snijwonden te voorkomen.

Kan ik banden van andere breedte of dikte gebruiken?

Het A333-gereedschap is ontworpen voor stalen banden met een breedte van 12,7–19 mm en een dikte van 0,38–0,7 mm. Het gebruik van andere afmetingen kan leiden tot breuk of slechte werking.

Hoe installeer ik de optionele horizontale handgreep?

Verwijder het zijdeksel A44, breek de gemarkeerde positie uit en plaats het deksel terug. Schroef de bout A84 met de grijpbal A51 in het lichaam. Deze handgreep vergemakkelijkt het gebruik in horizontale positie.

Hoe hang ik het gereedschap verticaal op?

Gebruik de optionele ophanghaak (referentie A85) om het gereedschap verticaal op te hangen. Apart bestellen.

Waar vind ik technische ondersteuning voor het Vevor A333-gereedschap?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING A333 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Handmatig vastbinden

Hulpmiddel

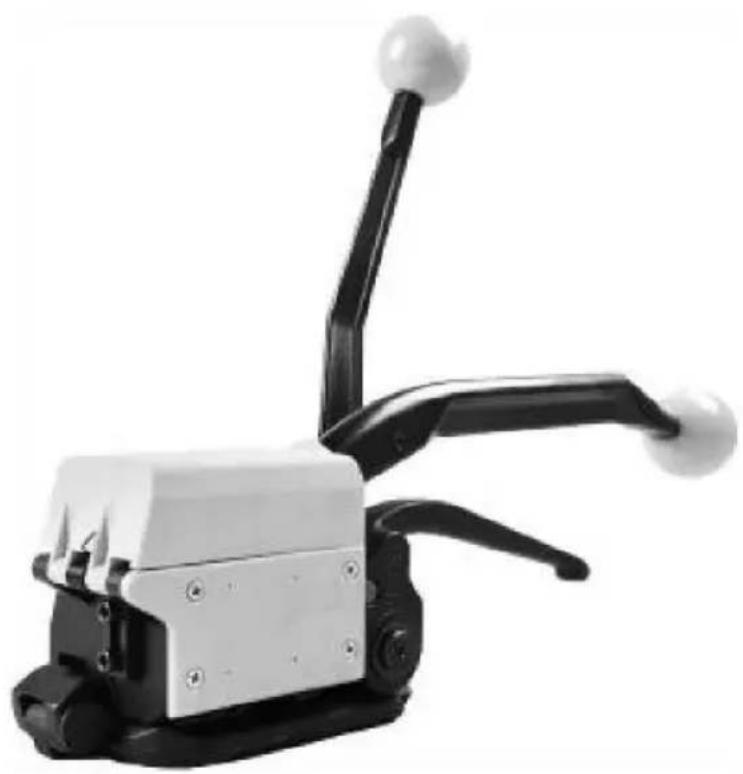

Model: A333

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit handmatige omsnoeringsapparaat. Lees alle instructies voordat u het gebruikt. De informatie zal u helpen

om de best mogelijke resultaten te behalen.

De in deze catalogus vermelde producten kunnen qua kleur afwijken van de werkelijke kleur van het item.

1. VEILIGHEIDSINSTRUCTIES

Lees deze instructies zorgvuldig door. Als u deze instructies niet opvolgt, kan het niet opvolgen van de instructies ernstig persoonlijk letsel tot gevolg hebben.

Gevaar voor oogletsel

Het niet dragen van een veiligheidsbril met zijkleppen kan leiden tot ernstig oogletsel of blindheid.

Bediening

Het gereedschap mag niet worden gebruikt door personen die niet voldoende zijn opgeleid in het gebruik ervan. Lees en begrijp de gebruiksaanwijzing van het gereedschap voordat u de band spant. Het niet opvolgen van de gebruiksaanwijzing of onjuiste belastingpositionering kan leiden tot bandbreuk.

Maak uzelf vertrouwd met uw gereedschap en houd uw vingers uit de buurt van plekken die kunnen knijpen of snijden.

Gewrichten

U bent volledig verantwoordelijk voor het controleren van de verbindingen die uw gereedschap maakt. Maak uzelf vertrouwd met de aflichtingsregeling en aflichtingsafstelling die in dit artikel worden beschreven. Misvormde verbindingen kunnen de lading niet vastzetten en kunnen ernstig letsel veroorzaken. Behandel of verzend nooit een lading met onjuist gevormde gewrichten.

Afgifteband

Gebruik alleen band uit een speciaal daarvoor ontworpen dispenser.

Wanneer u de band niet gebruikt, bergt u het uiteinde ervan terug op in de dispenser.

Beschermende handschoenen

Draag altijd beschermende handschoenen wanneer u de band hanteert.

Waarschuwingen voor banden

Gebruik nooit een riem als middel om lasten te trekken of te tillen. Het niet naleven van deze waarschuwingen kan ernstig persoonlijk letsel tot gevolg hebben.

Gevaar voor bandbreuk

Onjuiste bediening van het gereedschap, overmatige spanning, gebruik van de riem niet correct aanbevolen voor dit gereedschap of scherpe hoeken op de lading kunnen resulteren in een plotseling verlies van de bandspanning of bandbreuk tijdens het spannen, wat zou kunnen resulteren

in het volgende: · Een

plotseling verlies van evenwicht zorgt ervoor dat u valt.

Zowel het gereedschap als de riem vliegen met geweld in uw gezicht.

Let op het volgende:

• Als de hoeken van de lading scherp zijn, gebruik dan randbeschermers.
• Plaats de riem op de juiste manier rond een correct gepositioneerde lading.
• Als u zich tijdens het spannen en afdichten in de rijrichting van de band bevindt, kan dit leiden tot ernstig persoonlijk letsel.

van vliegende band of gereedschap. Positioneer uzelf bij het spannen of afdichten zo dat een kant van de band en houd alles vast

omstanders weg.

• Gebruik de juiste bandkwaliteit, bandbreedte, bandmaat en bandtreksterkte

sterkte aanbevolen in deze handleiding

voor uw gereedschap. Het gebruik van een riem die niet wordt aanbevolen voor dit gereedschap kan resulteren in een riembreuk tijdens het spannen.

Het knippen van gespannen banden

Gebruik bij het knippen van banden de juiste bandensnijder en houd andere personen en uzelf op een veilige afstand van de band. Ga altijd staan

aan de andere kant van de band, weg van de richting waarin het losse uiteinde van de band zal vliegen.

Gebruik alleen snijgereedschappen die geschikt zijn voor spanbanden en nooit hamers, tangen, ijzerzagen, bijlen, etc.

Valgevaar

Houd uw werkgebied opgeruimd. Een rommelige werkplek kan een

risico op letsel. Het handhaven van een onjuiste voetpositie en/of evenwicht bij het bedienen van het gereedschap kan ervoor zorgen dat u valt. Voor het spannen, vooral in verhoogde gebieden, zorg altijd voor een goede balans. Beide voeten moeten stevig op hun plaats staan op een vlakke, stevige ondergrond, vooral bij het werken op verhoogde plekken. Niet

gebruik het gereedschap wanneer u zich in een lastige positie bevindt.

Let op de regels en voorschriften ter voorkoming van ongevallen

die geldig zijn voor de werkplek.

Gevaren van gereedschap

Goed onderhouden gereedschap is veilig gereedschap!

Controleer het gereedschap regelmatig op kapotte of versleten onderdelen. Gebruik het gereedschap niet met kapotte of versleten onderdelen.

Wijzig nooit een gereedschap. Wijziging kan leiden tot ernstig lichamelijk letsel.

Gezamenlijke sterkte

Ongeveer 80% van de treksterkte van de band.

Stalen band

Breedte 12,7-19	mm (0,5 - 0,75 inch)
Dikte 0,38-0,7 mm	mm (0,015-0,027 inch)
Kwaliteit	In principe maakt de A333 het gebruik van alle huidige stalen banden met treksterktes variërend van 700 tot 850N/mm2/100000-123000 psi. Banden met een lage breukrekঃ ongeschikt.

3. WERKING

Bij het gebruik van de machine is het dragen van beschermende handschoenen en een veiligheidsbril verplicht.

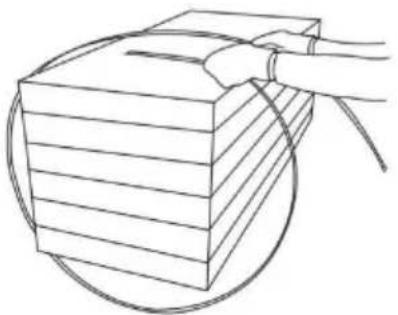

Het omsnoeren van de band om het pakket

De omsnoering wordt om het pakket gevoerd in de richting die in de afbeelding is aangegeven. Het uiteinde van de band wordt met de linkerhand stevig vastgehouden en met de rechterhand aangetrokken, stevig maar naar de operator toe.

Het laden van de omsnoering

De rocker wordt met de rechterhand omhoog gebracht. De linkerhand steekt de twee banden precies op elkaar in het gereedschap en legt ze tot ze de bandstops raken.

Het onderste uiteinde van de band moet iets uitsteken ten opzichte van het uiteinde van de grondplaat. Zorg ervoor dat de band door de bandgeleider wordt vastgehouden.

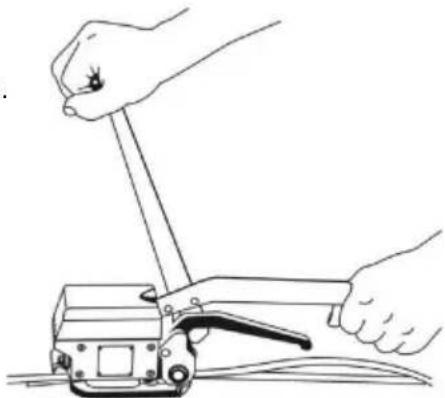

Het spannen van de band

Het gereedschap wordt stevig vastgehouden met de linkerhand.

Geplaatst op de afdichtingshendel. De spankracht

handvat wordt nu naar voren en naar achteren bewogen

met de rechterhand totdat de gewenste spanning is bereikt.

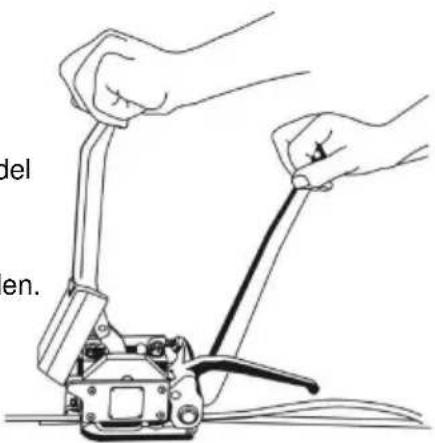

Het afdichten van de omsnoering: De afdichthendel wordt met de linkerhand naar voren bewogen tot deze de stop raakt. Vervolgens wordt de hendel terug naar de beginpositie bewogen. Bij het afdichten absorbeert de rechterhand de afdichtkracht door de spanhendel vast te houden.

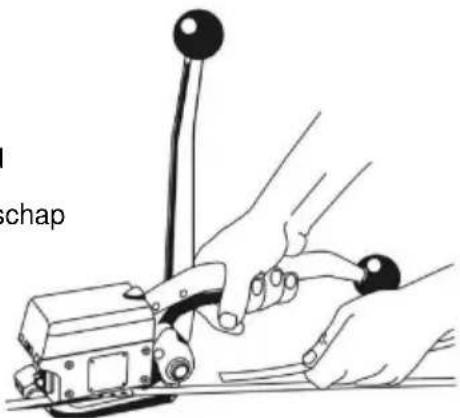

Gereedschap losmaken

Houd het afgesneden uiteinde van de band met uw linkerhand vast, til de tuimelaar met uw rechterhand op en duw het gereedschap van de aangebrachte band naar rechts.

4. AFDICHTINGSCONTROLE

Regelmatige controle van de afdichting is noodzakelijk. De afdichting kan visueel worden gecontroleerd en de persoon die deze controleert, kan gemakkelijk de kwaliteit van de afdichting beoordelen. Bij het controleren van de afdichting moeten de volgende afbeeldingen worden vergeleken.

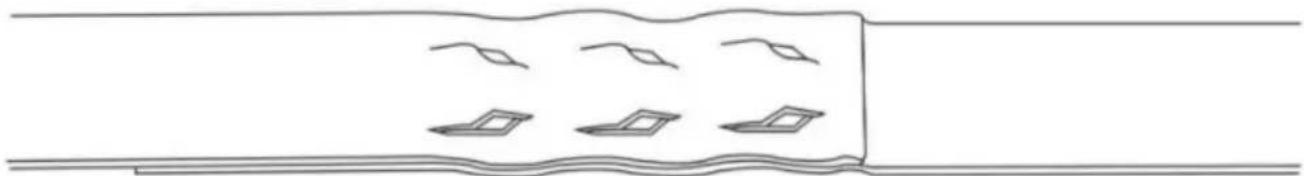

Correcte afdichting

Een correcte afdichting moet voldoen aan de afbeelding. De diepte waarmee de bovenste band in de onderste haakt, moet 1,0-2,0 mm zijn. De optimale diepte is 1,5 mm. De bovenste band moet netjes worden afgeknipt en de snijder mag geen krassen op de onderste band achterlaten.

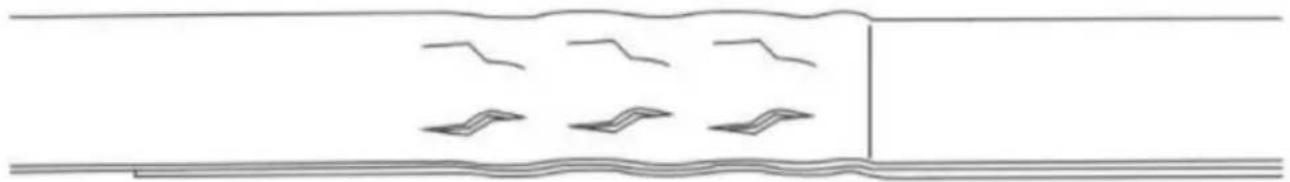

Onjuiste afdichting (het afdichtingsmechanisme is te hoog afgesteld)

Dit gestempelde zegel is niet diep genoeg en de bovenste band is niet gescheurd. De treksterkte van dit zegel is onvoldoende en de band is niet gescheurd.

moet uit de verpakking worden gehaald. Het gereedschap moet opnieuw worden afgesteld onmiddellijk (zie AFDICHTINGAFSTELLING).

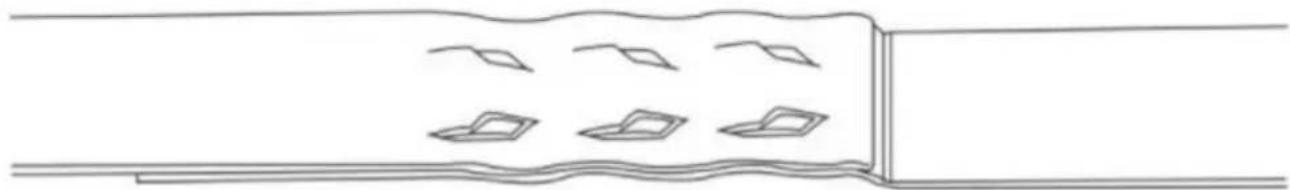

Onjuiste afdichting (het afdichtingsmechanisme is te laag afgesteld)

Deze gestempelde zegel is te diep en de onderste band is bekrast door de snijder. Hoewel de treksterkte van deze afdichting voldoende is, moet de omsnoering uit de verpakking worden gehaald vanwege de bekraste onderkant van de riem. Het gereedschap moet onmiddellijk opnieuw worden afgesteld (zie AFDICHTINGAFSTELLING).

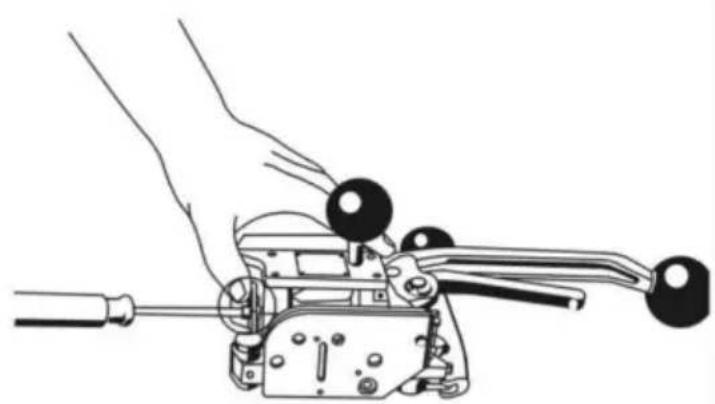

5. AFDICHTINGSAFSTELLING

De afdichtings- en snijdiepte van het afdichtingsmechanisme en de snijder kunnen worden afgesteld met behulp van de meegeleverde inbussleutel A83 gereedschap als volgt:

- Plaats het gereedschap zoals hierboven afgebeeld.

- Draai beide schroeven A72 los en open ze met ca. 3 omwentelingen.

• Als de afdichtingsdiepte niet voldoende is, stop dan opnieuw in de richting van de basisbord.
• Als de afdichtingsdiepte te groot is, stop dan opnieuw in de richting van het behuizingsdeksel.
• Draai de schroeven A72 weer vast.

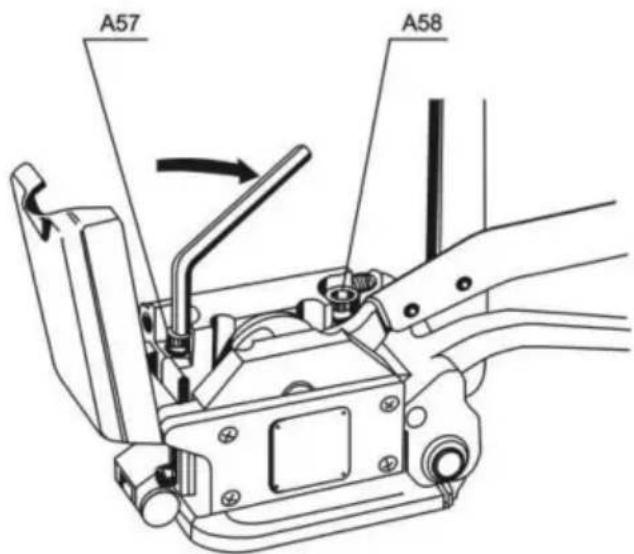

Montage-instructies

Na elke demontage is het essentieel om de schroeven A57 en A58 opnieuw vast te draaien met het aanbevolen koppel bij het opnieuw monteren. Het gebruik van een momentsleutel is nodig.

6. SCHOONMAKEN

Bij sterke vervuiling en bij gebruik van geverfde banden moeten de stempel, matrijzen, grijper en het aanvoerwiel regelmatig worden gereinigd. Normaal gesproken is het voldoende om de onderdelen schoon te blazen met behulp van een luchtpistool.

7. ACCESSOIRES

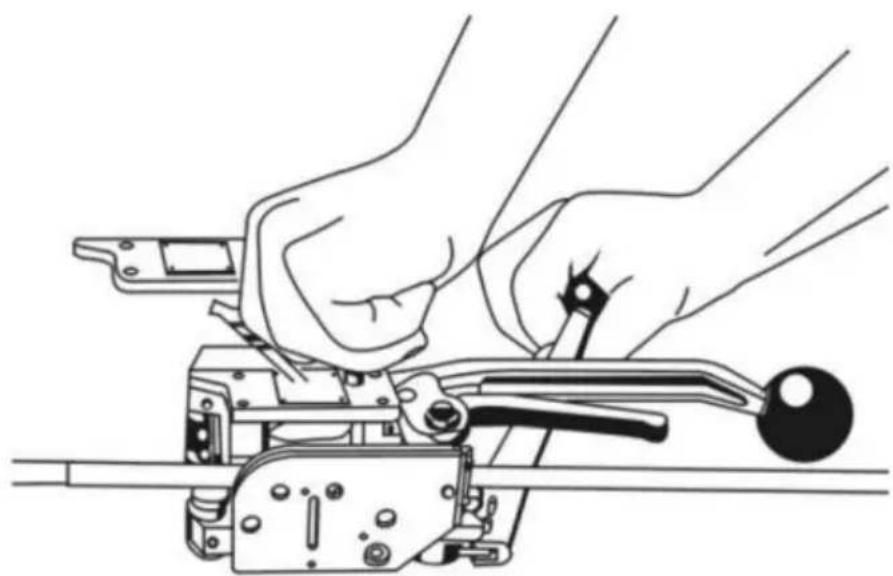

Gereedschap gebruiken met horizontale

handgreep Op verzoek kan het gereedschap worden geleverd met een bout A84 en een gribal A51. Bij gebruik van gereedschap voor horizontale toepassingen houdt de operator het gereedschap tijdens het spannen vast aan de gribal.

Monteer de handgreep als volgt:

Verwijder de zijkap A44 en breek de gemarkeerde positie af. Monteer de zijkap waar en schroef de bout met de gemonteerde kogel in de behuizing.

Ophanging

Het is mogelijk om het gereedschap voor het vastsjorren verticaal op te hangen. Bestel de bijpassende ophanging apart onder artikelnummer A85.

ONDERHOUD

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.
