A333 - Strumento manuale per fasciatura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attrezzo manuale per reggetta
Marca	Vevor
Modello	A333
Materiali compatibili	Acciaio (nastri)
Larghezza reggetta compatibile	12,7 – 19 mm (0,5 – 0,75 pollici)
Spessore reggetta compatibile	0,38 – 0,7 mm (0,015 – 0,027 pollici)
Resistenza a trazione raccomandata	700 – 850 N/mm² (100 000 – 123 000 psi)
Resistenza dei giunti	Circa 80% della resistenza della reggetta
Funzioni principali	Caricamento, tensionamento, sigillatura e taglio della reggetta
Sicurezza	Obbligo di indossare occhiali di sicurezza e guanti; posizionarsi lateralmente durante la tensione
Manutenzione e pulizia	Pulire regolarmente con aria compressa; evitare esposizione prolungata al sole
Parti di ricambio	Chiave esagonale A83, vite A72, maniglia orizzontale A84, pomello di presa A51
Riparabilità	Regolazione della profondità di sigillatura tramite vite A72 e battuta
Assistenza tecnica	www.vevor.com/support

Domande frequenti - A333 Vevor

Come caricare la reggetta nell'attrezzo?

Sollevare il bilanciere con la mano destra e inserire i due nastri (uno sull'altro) nell'attrezzo fino a toccare le battute della reggetta. L'estremità inferiore deve sporgere leggermente dalla piastra di base. Assicurarsi che la reggetta sia tenuta dalla guida reggetta.

Come regolare la tensione della reggetta?

Tenere l'attrezzo saldamente con la mano sinistra sulla leva di tenuta. Con la mano destra, muovere la maniglia di tensione avanti e indietro fino a ottenere la tensione desiderata.

Come realizzare un giunto corretto?

Per un giunto corretto, la reggetta superiore deve agganciarsi a quella inferiore per una profondità di 1,0 a 2,0 mm (idealmente 1,5 mm). La reggetta superiore deve essere tagliata pulitamente, senza graffiare la reggetta inferiore.

Cosa fare se il giunto è malformato?

Se il giunto è troppo alto (non abbastanza profondo) o troppo basso (graffio sulla reggetta inferiore), rimuovere la reggetta dall'imballaggio e regolare l'attrezzo allentando le viti A72 e regolando la battuta. Quindi stringere di nuovo le viti.

Come pulire l'attrezzo per reggette?

In caso di forte sporco, pulire regolarmente il pesce, le matrici, la pinza e la ruota di alimentazione. Di solito è sufficiente soffiare le parti con una pistola ad aria compressa.

Quali dispositivi di sicurezza sono raccomandati?

Indossare sempre occhiali di sicurezza con protezioni laterali e guanti di protezione per evitare lesioni agli occhi e tagli.

Posso usare reggette di larghezza o spessore diversi?

L'attrezzo A333 è progettato per reggette in acciaio di larghezza 12,7–19 mm e spessore 0,38–0,7 mm. L'uso di altre dimensioni può causare rotture o malfunzionamenti.

Come installare la maniglia orizzontale opzionale?

Rimuovere il coperchio laterale A44, rompere la posizione marcata, quindi rimontare il coperchio. Avvitare il bullone A84 con il pomello di presa A51 nel corpo. Questa maniglia facilita l'uso in posizione orizzontale.

Come sospendere l'attrezzo in posizione verticale?

Utilizzare il gancio di sospensione opzionale (riferimento A85) per sospendere l'attrezzo verticalmente. Ordinarlo separatamente.

Dove trovare l'assistenza tecnica per l'attrezzo Vevor A333?

Visitare il sito www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE A333 Vevor

Supporto tecnico e certificato di garanzia

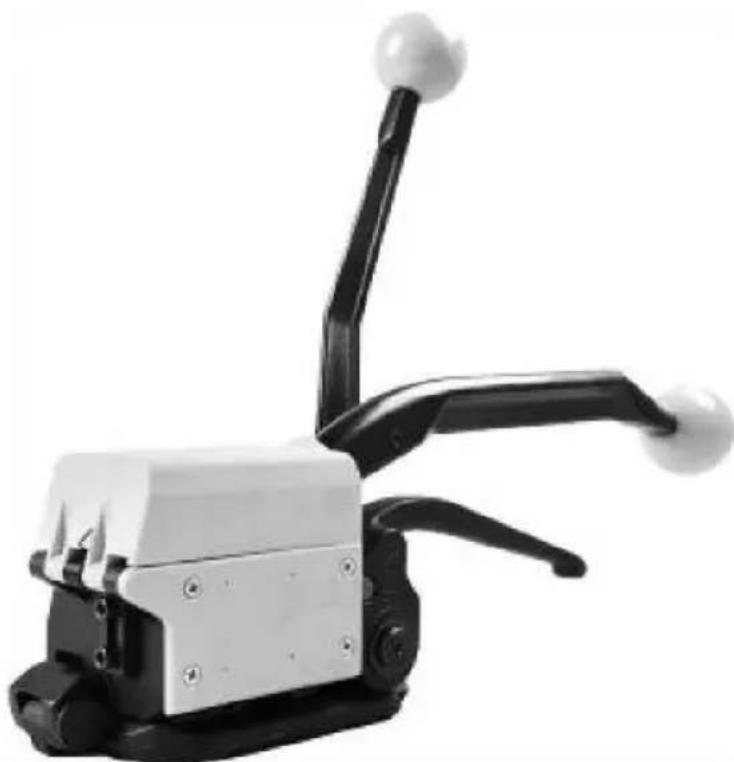

Strumento di reggiatura manuale

Modello: A333

"Risparmia la metà", "Meta prezzo" o qualsiasi altra espressione simile utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

Reggiatura manuale

Attrezzo

Modello: A333

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo utensile manuale per reggiatura. Si prega di leggere tutte le istruzioni prima dell'uso. Le informazioni saranno utili

si ottengono i migliori risultati possibili.

I prodotti riportati in quel catalogo potrebbero essere di colore diverso da quello reale dell'articolo.

1. ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni. La mancata osservanza di queste istruzioni può causare gravi lesioni personali.

Rischio di lesioni agli occhi

La mancata adozione di occhiali di sicurezza con protezioni laterali può causare gravi lesioni oculari o cecità.

Operazione

L'utensile non deve essere utilizzato da persone non adeguatamente formate al suo utilizzo. Prima di tendere la cinghia, leggere e comprendere il funzionamento dello strumento e le istruzioni. Il mancato rispetto delle istruzioni operative o un posizionamento non corretto del carico potrebbe causare la rottura della cinghia.

Prendi familiarità con il tuo strumento e tieni le dita lontane dalle aree che possono pizzicare o tagliare.

Giunti

La verifica delle giunzioni realizzate con il tuo utensile è di tua esclusiva responsabilità. Acquisire familiarità con il controllo e la regolazione della tenuta descritti in questo manuale operativo. Giunti deformati potrebbero non fissare il carico e potrebbero causare gravi lesioni. Non maneggiare o spedire mai carichi con articolazioni non correttamente formate.

Cinghia di distribuzione

Utilizzare la cinghia solo con un distributore specificamente progettato per cinghie. Riporre l'estremità della cinghia nel distributore quando non la si utilizza.

Guanti protettivi

Quando si maneggia la cinghia, indossare sempre guanti protettivi.

Avvertenze sulle cinghie

Non utilizzare mai la cinghia come mezzo per tirare o sollevare carichi. La mancata osservanza di queste avvertenze può provocare gravi lesioni personali.

Rischio di rottura della cinghia

Utilizzo improprio dell'utensile, tensionamento eccessivo, utilizzo di una cinghia non

consigliata per quello strumento o angoli acuti sul carico possono causare una

perdita improvvisa della tensione della cinghia o rottura della cinghia durante il tensionamento, che potrebbe risultare

nei seguenti casi:

Una perdita improvvisa dell'equilibrio provoca la caduta.

· Sia l'utensile che la cinghia vengono lanciati violentemente verso il tuo viso.

Notare quanto segue:

• Se gli angoli del carico sono taglienti, utilizzare protezioni per i bordi.
• Posizionare correttamente la cinghia attorno al carico correttamente posizionato.
• Posizionarsi in linea con la cinghia, durante la tensione e la sigillatura, può causare gravi lesioni personali

da cinghia o utensile volanti. Quando si tensiona o si sigilla, posizionarsi da un lato della cinghia e tenere tutto

allontanare gli astanti.

• Utilizzare la qualità, la larghezza, il calibro e la trazione della cinghia corretti

forza consigliata in questo manuale

per il loro strumento. L'uso di una cinghia non consigliata per questo strumento può causare la rottura della cinghia durante la messa in tensione.

Taglio della cinghia tesa

Quando si taglia la reggetta, utilizzare il taglia-reggetta appropriato e tenere le altre persone e te stesso a una distanza di sicurezza dalla cinghia. Posizionati sempre in modo da

lato della cinghia, lontano dalla direzione in cui volerà l'estremità allentata della cinghia. Utilizzare solo tronchesi specifiche per reggette e mai martelli, pinze, seghetti, asce, ecc.

Pericolo di caduta

Mantieni ordinata la tua area di lavoro. Il disordine della tua area di lavoro può causare un rischio di lesioni. Mantenere un appoggio e/o un equilibrio non corretti durante l'uso dell'utensile può causare cadute. Prima di procedere alla tensione, soprattutto in aree elevate, stabilisci sempre un buon equilibrio. Entrambi i piedi devono essere posizionati saldamente su una superficie piana e solida, soprattutto quando si lavora in aree elevate. Non utilizzare l'utensile quando ci si trova in una posizione scomoda.

Prestare attenzione alle norme e ai regolamenti per la prevenzione degli incidenti che sono validi per il luogo di lavoro.

Pericoli degli utensili

Uno strumento ben mantenuto è uno strumento sicuro!

Controllare regolarmente l'utensile per individuare eventuali parti rotte o usurate. Non utilizzare un utensile con parti rotte o usurate.

Non modificare mai alcun utensile. La modifica può causare gravi lesioni personali.

2. DATI TECNICI

Forza delle articolazioni

Circa il 180% della resistenza alla trazione della cinghia.

Reggette in acciaio

Larghezza 12,7-	19 mm (0,5 - 0,75 pollici)
Spessore 0,38-0,7	mm (0,015-0,027 pollici)
Qualità	Fondamente l'A333 consente l'utilizzo di tutti gli attuali cinghie in acciaio con resistenza alla trazione che va da 700 fino a 850 N/mm2/100000-123000 psi. Le cinghie con un basso allungamento a rottura non sono adatte.

3. FUNZIONAMENTO

Durante l'uso della macchina è indispensabile indossare guanti protettivi e occhiali di sicurezza.

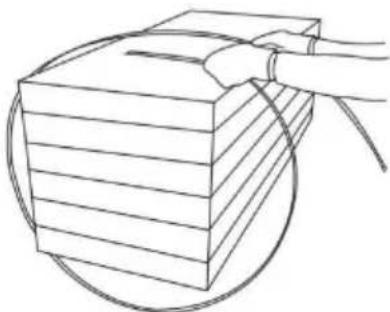

Inserimento della reggia attorno al pacco

La reggia viene fatta passare attorno al pacco nella direzione indicata nella figura illustrazione. L'estremità della cinghia viene tenuta saldamente con la mano sinistra e tirata con fermezza verso l'operatore con la mano destra.

Caricamento della reggia

Il bilanciere viene sollevato con la mano destra. La mano sinistra inserisce le due cinghie adagiate esattamente l'una sull'altra nell'utensile fino a quando non toccano i fermi della cinghia.

L'estremità inferiore della cinghia deve sporgere leggermente dall'estremità della piastra di base.

Assicurarsi che la reggia sia trattenuta alla guida della reggia.

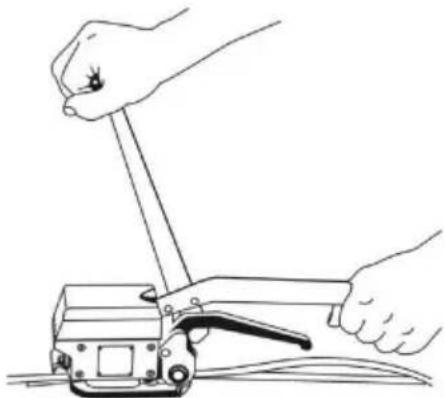

Tensionamento della reggia

Lo strumento viene tenuto saldamente con la mano sinistra, posta sulla leva di tenuta. Per il tensionamento, la maniglia ora si sposta avanti e indietro

con la mano destra fino a raggiungere la tensione desiderata.

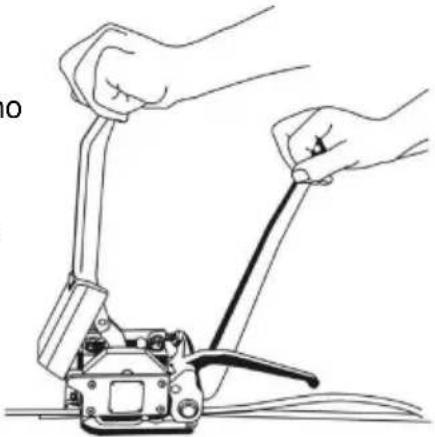

Sigillatura della reggia. La

leva di sigillatura viene spostata in avanti usando la mano sinistra finché non tocca il fermo. La leva viene quindi riportata nella sua posizione iniziale. Durante la sigillatura, la mano destra assorbe la forza di sigillatura tenendo la maniglia di tensionamento.

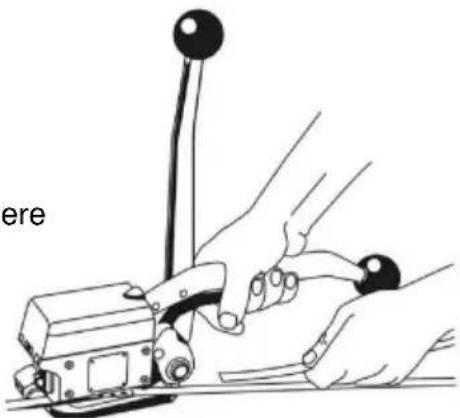

Rilascio dell'utensile

Tenere l'estremità della cinghia tagliata con la mano sinistra, sollevare il bilanciere con la mano destra e spingere l'utensile applicato alla cinghia verso destra.

4. CONTROLLO DELLA GUARNIZIONE

È necessario un controllo regolare della guarnizione. La guarnizione può essere controllata visivamente e la persona che la controlla è in grado di giudicare la qualità della guarnizione. Quando si controlla la guarnizione, è necessario confrontare le seguenti illustrazioni.

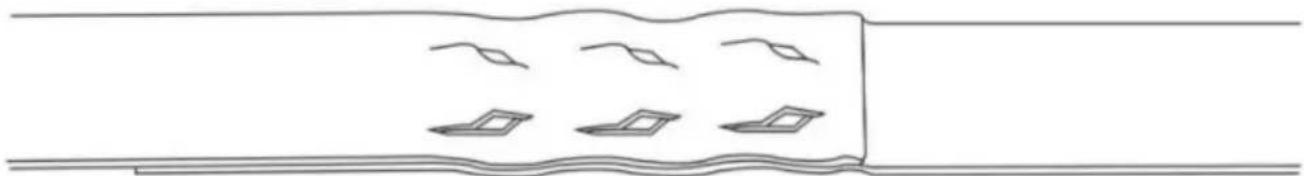

Sigillo corretto

Una tenuta corretta deve essere conforme all'illustrazione. La profondità con cui la cinghia superiore si aggancia a quella inferiore deve essere di 1,0-2,0 mm e si consiglia che la profondità ottimale sia di 1,5 mm. La cinghia superiore deve essere tagliata in modo netto e il taglierino non deve lasciare segni di graffio sulla cinghia inferiore.

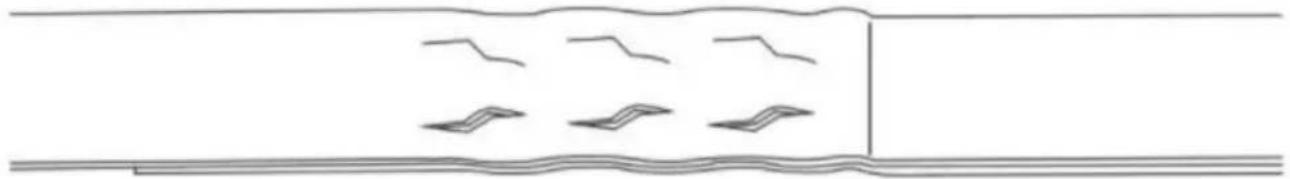

Sigillo non corretto (il meccanismo di tenuta è regolato troppo in alto)

Questo sigillo stampato non è sufficientemente profondo e la cinghia superiore non è tagliata. La resistenza alla trazione di questo sigillo è insufficiente e la cinghia

deve essere molto alla confezione. L'utensile deve essere regolato nuovamente immediatamente (vedere REGOLAZIONE DELLA GUARNIZIONE).

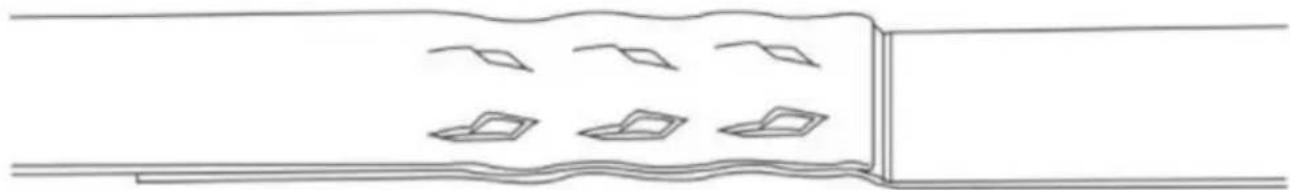

Sigillo non corretto (il meccanismo di tenuta è regolato troppo in basso)

Questo sigillo stampato è troppo profondo e la cinghia inferiore è graffiata dal taglierino. Sebbene la resistenza alla trazione di questa guarnizione sia sufficiente, la reggetta deve essere molto alla confezione a causa della parte inferiore graffiata della cinghia. L'utensile deve essere regolato nuovamente immediatamente (vedere REGOLAZIONE DELLA GUARNIZIONE).

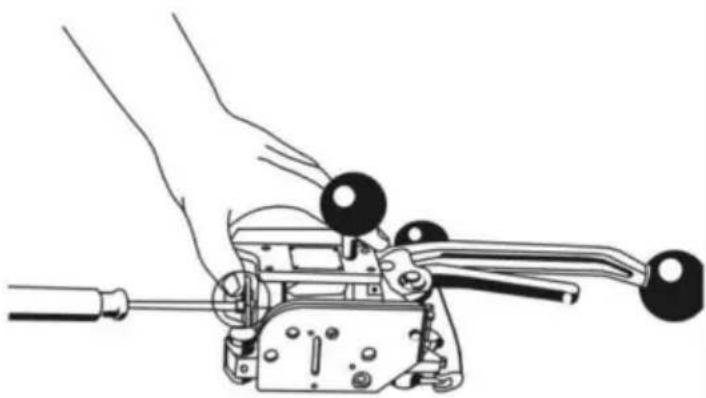

5. REGOLAZIONE DELLA GUARNIZIONE

La profondità di sigillatura e taglio del meccanismo di sigillatura e della taglierina può essere regolata con l'uso della chiave esagonale A83 in dotazione con lo strumento come segue:

- Posizionare l'utensile come sopra. - Allentare entrambe le viti A72 e aprirle di circa 3 giri. - Se la profondità di sigillatura non è sufficiente, ripristinare il fermo in direzione della base piatta. Se la profondità di sigillatura è eccessiva, ripristinare l'arresto in direzione del coperchio del corpo. - Serrare nuovamente le viti A72.

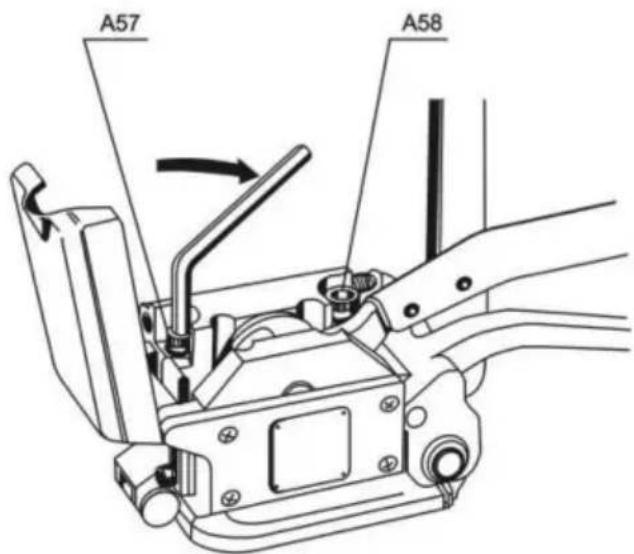

Istruzioni di montaggio

Dopo lo smontaggio è indispensabile serrare nuovamente le viti A57 e A58 con la coppia di serraggio consigliata al momento del rimontaggio. Si consiglia l'uso di una chiave dinamometrica, necessario.

6. PULIZIA

In caso di sporco ostinato e quando si utilizzano cinghie verniciate, il punzone, le matrici, la pinza e la ruota di avanzamento devono essere puliti regolarmente. Normalmente è sufficiente soffiare le parti con l'aiuto di una pistola ad aria compressa.

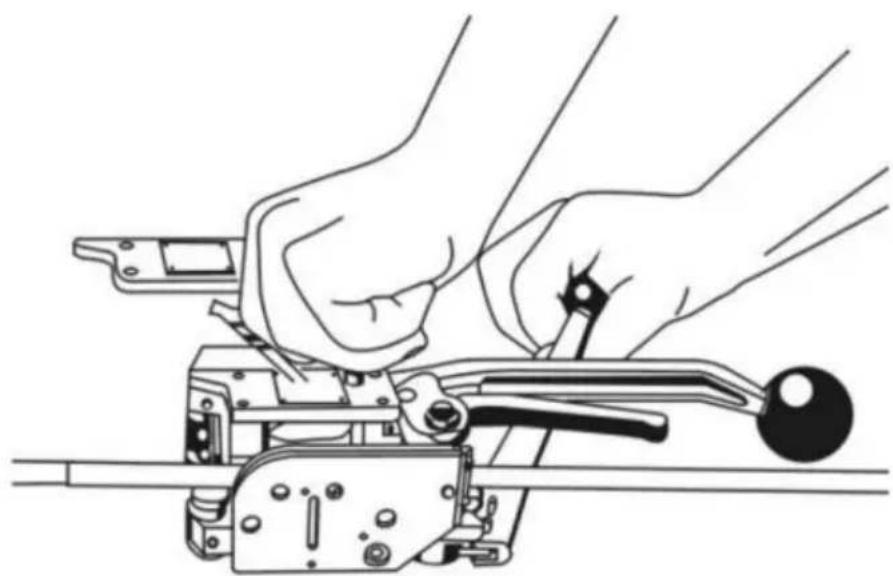

7. ACCESSORI

Utilizzo dell'utensile con impugnatura

orizzontale Su richiesta, l'utensile può essere fornito con un bullone A84 e una sfera di presa A51. Quando si utilizza l'utensile per applicazioni orizzontali, l'operatore tiene l'utensile sulla sfera di presa durante il tensionamento.

Installare la maniglia come segue:

rimuovere il coperchio laterale A44 e rompere la posizione contrassegnata. Rimontare il coperchio laterale e avvitare il bullone con la sfera montata nel corpo

Sospensione E

possibile sospendere l'utensile per la reggiatura in posizione verticale. Ordinare separatamente la sospensione adatta con il codice articolo A85.

MANUTENZIONE

1. Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento.

Produttore: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
