BEDIENUNGSANLEITUNG A333 Vevor

Technischer Support und E-Garantie-Zertifikat

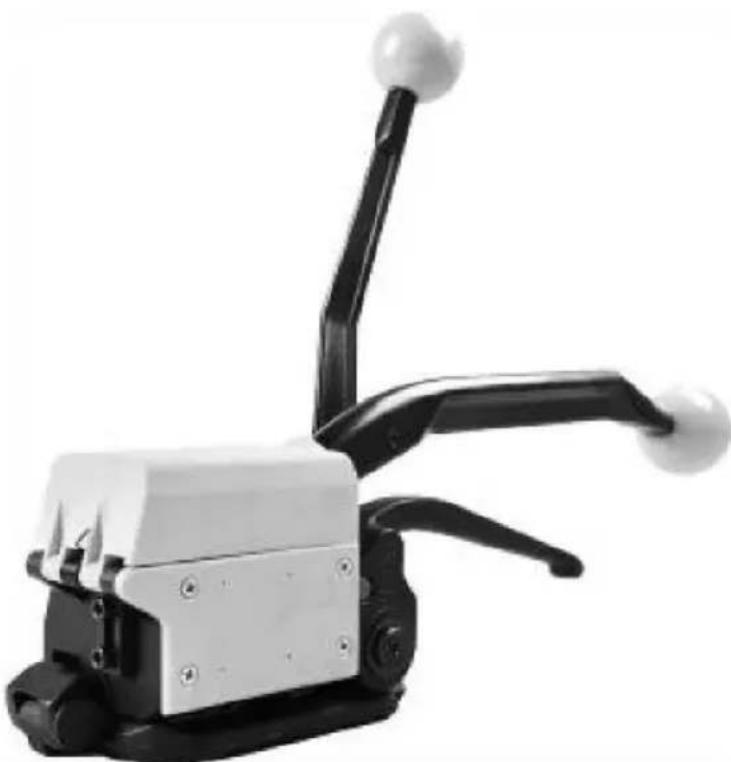

Manuelles Umreifungsgerät

Modell: A333

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hallefte", „Halber Preis" oder andere ähnliche Ausdrücks, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hallefte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Manuelles Umreifen

Werkzeug

Modell: A333

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diesen manuelle Umreifungsgerät entschieden haben.itte lessen Sie vor der Verwendung alle Anweisungen sorgfältig durch. Die Informationen halten Ihnen damit, erzielen Sie die bestmöglichen Ergebnisse.

Die in thisem Katalog aufgeführten Produkte konnen in der Farbe von den tatsächlichen Antikel.

1. SICHERHEITSHINWEISE

Lesen Sie diese Anweisungen sorgfältig durch. Bei Nichtbeachtung dieser Anweisungen konnen zu schweren Verletzungen führen.

Gefahr von Augenverletzungen

Das Nichttragen einer Schutzbrille mit Seitenschutz kann zuschwere Augenverletzung oder Erblinding.

Betrieb

Das Werkzeugarf nicht von Personen verwendet werden, die nicht entsprechend in seiner Verwendung geschult sind.

Lesen Sie vor dem Spannen des Gurtes die Betriebsanleitung des Werkzeugs

Nichtbeachtung der Bedienungsanleitung oder falsche Beladung des

Die Positionierung konnte zum Reißen des Bandes führen.

Machen Sie sich mit Ihrwem Werkzeug vertraut und halten Sie ihre Finger von Bereichen fern, die kann zwicken oder schneiden.

Gelenke

Für die Überprüfung der mit ihrem Werkzeug hergestellen Verbindungen sind Sie voll verantwortlich. Machen Sie sich mit der in dieser Dokument beschrieben Dichtungskontrolle und Dichtungseinstellung vertraut. Bedienungsanleitung. Falsch geformte Verbindungen können die Ladung nicht sichern und konnenschwere Verletzungen verursachen. Behandeln oder transportieren Sie niemals Ladung mit unsachgemäß geformten Gelenke.

Spenderband

Geben Sie das Band nur aus einem Spender aus, der speziell für das Band vorgesehen ist.
Stecken Sie das Riemenende bei Nichtgebrauch darüber in den Spender.

Schutzhandschuhe

Tragen Sie beim Umgang mit Umreifungsbändern immer Schutzhandschuhe.

Gurtwarnungen

Verwenden Sie den Gurt niemals zum Ziehen oder Hebren von Lasten.

These warnings konnen zu schweren Verletzungen führen.

Gefahr des Bandrisses

Unsachgemäß Gerbrauch des Werkzeugs, übermäßig Spannung, Verwendung eines nicht empfohlen für diese Werkeug oder scharfe Ecken an der Ladung konnen zu einem plottlicher Verlust der Bandspannung oder Bandriss beim Spannen, was könnte resultieren

im Folgenden: · Ein

plötzlicher Verlust des Gleichgewichts führt zu einem Sturz.

· Sowohl Werkzeug als auch Riemen fliegen heftig auf Ihr Gesicht zu.

Beachten Sie Folgendes:

• Bei scharfen Ladungsecken Kantenschoner verwenden.

• Legen Sie den Gurt richtig um eine richtig positionierte Ladung.

• Wenn Sie sich während des Spannens und Verschliebens in einer Linie mit dem Band befinden, kann dies zu schweren Verletzungen führen.

vor herumfliegenden Bändern oder Werkzeugen. Achten Sie beim Spannen oder Verschlieben darauf, eine Seite des Riemens und halten Sie alle

Umstehende fernhalten.

• Verwenden Sie die richtige Bandqualität, Bandbreite, Bandstärke und Bandzugfestigkeit in dieser Anleitung empfohlene Stärke

für Ihr Werkzeug. Die Verwendung eines nicht empfohlenen Riemens für diesen Werkzeug kann zu Bruch beim Spannen.

Gespantes Band abschneiden

Verwenden Sie zum Schneiden von Umreifungsbändern den richtigen Umreifungsschneider und halten Sie Personal und sich selbst in Sicherem Abstand vom Gurt. Stehen Sie immer

Seite des Riemens, weg von der Richtung, in die das lose Riemenende fliegen wird. Benutzen Sie ausschließlich für Bänder geeignete Schneidgeräte und niemals Hammer, Zangen, Metalsägen, Äxte usw.

Sturzgefahr

Halten Sie ihren Arbeitsbereich sauber. Unordnung in ihrem Arbeitsbereich kann zu Verletzungsgefahr. Falscher Stand und / oder falsches Gleichgewicht beim Arbeiten Das Werkzeug kann zu Stürzen führen. Vor dem Spannen, insbesondere in erhöhten Bereiche, immer ein gutes Gleichgewicht herstellen. Beide Fußé sollenn sicher stehen auf einer ebenen, festen Oberfläche, insbesondere bei Arbeiten in erhöhten Bereichen.

Verwenden Sie das Werkzeug, wenn Sie sich in einer unangenehmen Lage befinden.

Beachten Sie die Regeln und Vorschriften zur Unfallverhütung die für den Arbeitsplatz gültig sind.

Gefahren durch Werkzeuge

Ein gut gewartetes Werkzeug ist ein sicheres Werkzeug!

Überprüfen Sie das Werkzeug regelmäßig auf defekte oder abgenutzte Teile. Betreiben Sie kein Werkzeug mit defekte oder abgenutzte Teile.

Verändern Sie niemals Ihr Werkzeug. Veränderungen können zu schweren Verletzungen führen.

2. TECHNISCHE DATEN

Gelenkfestigkeit

Ca. 80% der Zugfestigkeit des Bandes.

Stahlband

Breite 12,7–19 mm (0,5–0,75 Zoll)
Dicke 0,38–0,7 mm (0,015–0,027 Zoll)
Qualität	Grundsätzlich erlaubt der A333 dieutzung aller aktuellen Stahlbänder mit Zugfestigkeiten von 700 bis 850N/mm2/100000-123000 psi. Bänder mit geringer Bruchdehnung sind ungeeignet.

3. BETRIEB

Bei der Benutzung der Maschine ist das Tragen von Schutzhandschuhen und Schutzbrille.

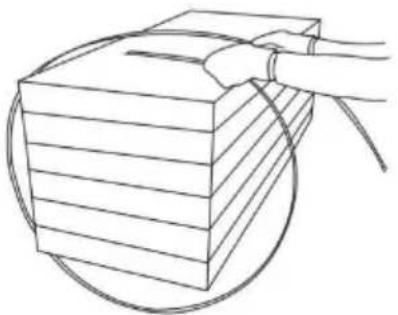

Umreifung um das Packstück legen

Die Umreitung wird in der in der Abbildung gezeigten Richtung um das Packstück geführt. Abbildung. Das Umreifungsbandende wird mit der linken Hand festgehalten und mit der rechten Hand fest zum Bediener.

Laden der Umreitung

Die Wippe wird mit der rechten Hand angehoben. Die linke Hand führt die beiden Riemen e passgenau aufeinanderliegend in das Werkzeug eingeschoben, bis sie auf den Bandanschlag treffen. Das untere Gurtende muss etwas über das Ende der Grundplatte hinausragen.

Achten Sie darauf, dass das Umreifungsband von der Bandführung gehalten wird.

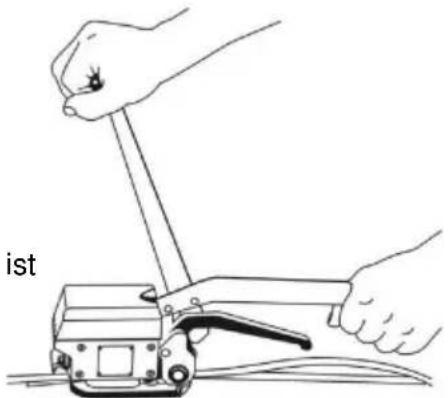

Spannen der Umreitung

Das Werkzeug wird mit der linken Hand fest gehalten. auf den Verschlussshebel gelegt. Die Spannvorrichtung Der Griff wird nun vor und darüber bewegt

mit der rechten Hand bis die gewünschte Spannung erreicht ist erreicht.

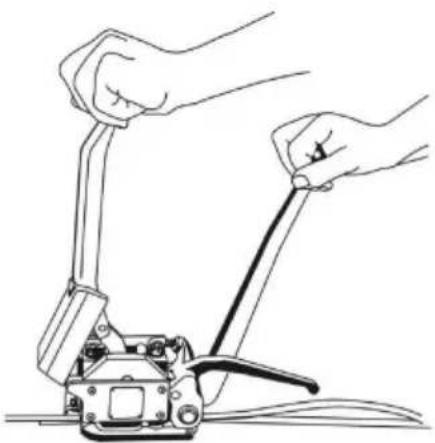

Verschlieben der Umreitung Der

Verschlusshebel wird mit der linken Hand bis zum Anschlag nach vorne bewegt. Anschließlich wird der Hebel wieder in die Ausgangsposition zurückgeführrt. Beim Verschlussen nimmt die rechte Hand durch Festhalten des Spanngriffs die Verschlusskraft auf.

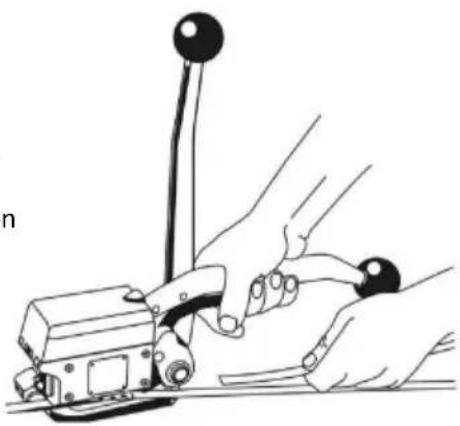

Lösen des Werkzeugs Mit

der linken Hand das abgeschnittene Bandende festhalten, mit der rechten Hand die Wippe anheiten und das Werkzeug vom aufgelegten Band nach rechts schiben.

4. DICHTUNGSKONTROLLE

Eine regelmäßige Kontrolle der Versiegelung ist notwendig. Die Versiegelung kann optisch geprüft werden und die kontrollierende Person kann die Qualität der Versiegelung leicht beurteilen. Bei der Kontrolle der Versiegelung müssen folgende Abbildungen verglichen werden.

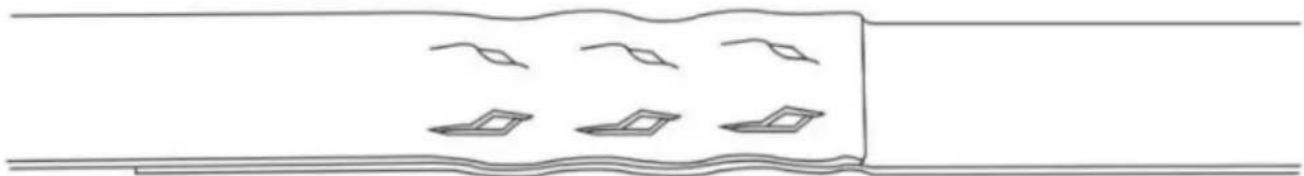

Richtige Abdichtung

Eine korrekte Versiegelung muss der Abbildung entsprechen. Die Einhaltkiefe des oberen Bandes in das untere muss 1,0-2,0 mm betragen, eine optimale Tiefe von 1,5 mm wird empfohlen. Das obere Band muss sauber abgeschritten werden, und der Schneider darf keine Kratzspuren auf dem unteren Band hinterlassen.

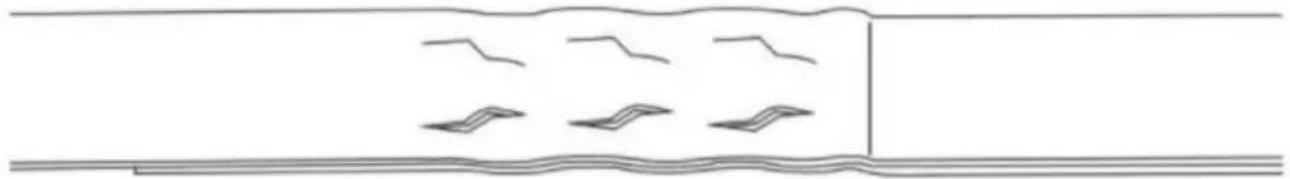

Falsche Abdichtung (der Dichtungsmechanismus ist zu hoch eingestellt)

Dieses geprügte Siegel ist nicht tief genug und das obere Band ist nicht abgeschert. Die Zugfestigkeit与此es Siegels ist unzureichend und das Umreifungsband

muss aus der Verpackung genommen werden.Das Werkzeug muss neu eingestellt werden. Suite (siehe DICHTUNGSEINSTELLUNG).

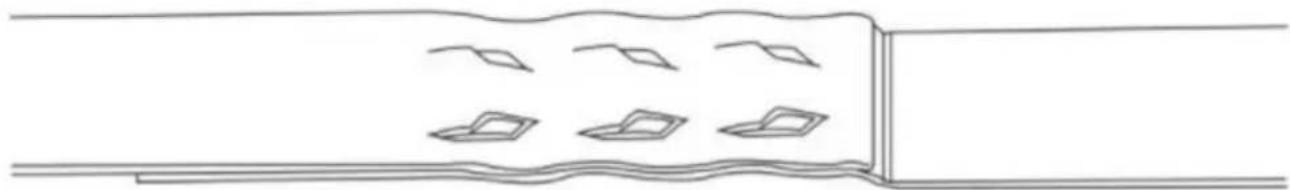

Falsche Abdichtung (der Abdichtmechanismus ist zu niedrig eingestellt)

Dieses geprügte Siegel ist zu tief und der untere Riemen ist zerkratzt durch die Obwohl die Zugfestigkeit dieser Plombe ausreichend ist, ist die Umreifung muss aus der Verpackung genommen werden, da dieunte

Das Werkzeug muss umgehend neu eingestellt werden (siehe DICTTUNGSJUSTAGE).

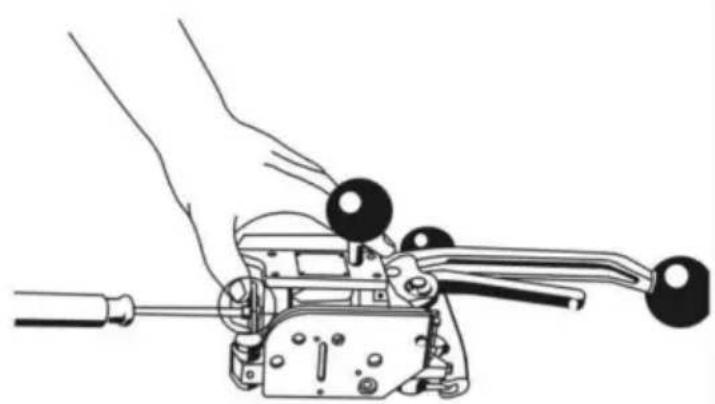

5. DICTUNGSEINSTELLUNG

Die Siegel- und Schnitttiefe des Siegelmechanismus und des Cutters kann kann mit dem mitgelieferten Sechskantschluss A83 eingestellt werden. Werkzeug wie folgt:

-Platzieren Sie das Werkzeug wie oben gezeigt.

Die beiden Schrauben A72 losen und ca. 3 Umdrehungen offen.

• Wenn die Dichtungstiefe nicht ausreicht, den Anschlag in Richtung Boden zusückstellen Platte.

• Bei zu großer Versiegelungstiefe den Anschlag in Richtung Karosseriedeckel zusücksetzen.

• Schrauben A72 wieder festziehen.

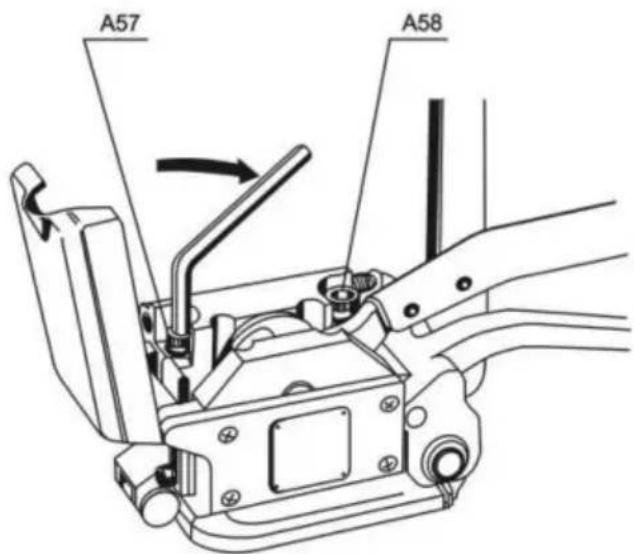

Montageanleitung

Nach jeder Demontage müssen die Schrauben A57 und A58 bei der Wiedermontage unbedingt mit dem empfohlenen Drehmoment angezogen werden. Die Verwendung eines Drehmomentschlusses ist notwendig.

6. REINIGUNG

Bei starker Verschmutzung und bei der Verwendung von lackierten Bändern

müssen Stempel, Matrizen, Greifer und Transportrad regelmäßig gereinigt werden. Im Normalfall genugt das Ausblasen der Teile mit Hilfe einer Druckluftpistole.

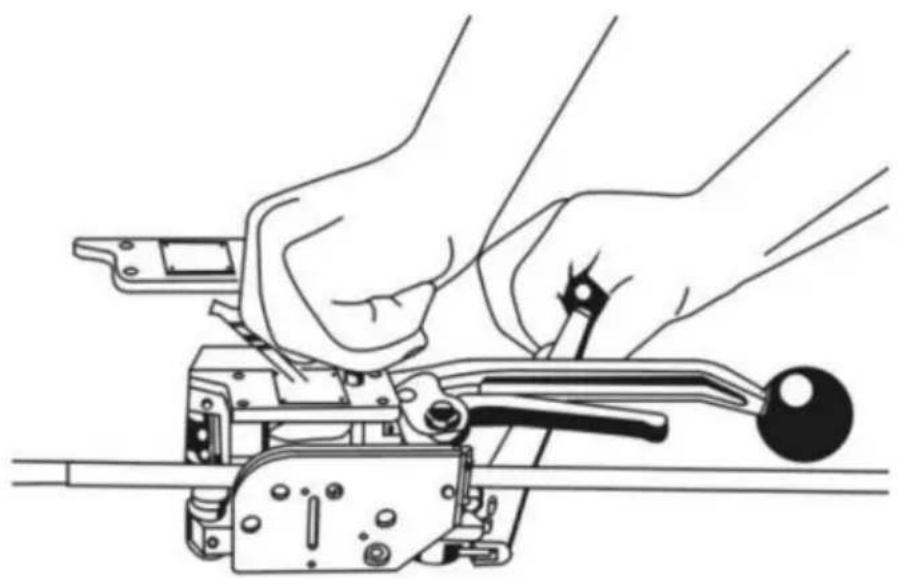

7. ZUBEHÖR

Einsatz von Werkzeugen mit horizontalem

Griff Auf Wunsch kann das Werkzeug mit einem Bolzen A84 und einer Griffkugel A51 gefelt werden. Beim Einsatz von Werkzeugen für horizontale Anwendungen hält der Bediener das Werkzeug während des Spannens an der Griffkugel fest.

Den Griff wie folgt montieren:

Seitendeckel A44 demontieren und die markierte Stelle brechen. Seitendeckel wieder montieren und Bolzen mit montierter Kugel in den Korpus schrauben

Aufhangung Es

besteht die Möglichkeit das Gerät zum Umreifen in vertikaler Position aufzuhängen. Die passende Aufhängung können Sie separat unter der Antikel-NO A85 bestellen.
