A333 - Manuellt bandverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Manuellt bandningsverktyg
Märke	Vevor
Modell	A333
Kompatibla material	Stål (band)
Kompatibel bandbredd	12,7–19 mm (0,5–0,75 tum)
Kompatibel bandtjocklek	0,38–0,7 mm (0,015–0,027 tum)
Rekommenderad draghållfasthet	700–850 N/mm² (100 000–123 000 psi)
Skarvhållfasthet	Cirka 80 % av bandets hållfasthet
Huvudfunktioner	Laddning, spänning, försegling och kapning av band
Säkerhet	Obligatorisk användning av skyddsglasögon och handskar; placera dig vid sidan vid spänning
Underhåll och rengöring	Rengör regelbundet med tryckluft; undvik långvarig exponering för sol
Reservdelar	Sexkantnyckel A83, skruv A72, horisontellt handtag A84, greppkula A51
Reparerbarhet	Justering av förseglingsdjup via skruv A72 och stopp
Teknisk support	www.vevor.com/support

Vanliga frågor - A333 Vevor

Hur laddar man bandet i verktyget?

Lyft vippan med höger hand och för in de två banden (det ena ovanpå det andra) i verktyget tills de nuddar bandstopparna. Den nedre änden ska sticka ut något från basplattan. Se till att bandet hålls av bandguiden.

Hur justerar man bandspänningen?

Håll verktyget stadigt med vänster hand på förseglingsspaken. Med höger hand flyttar du spännhandtaget fram och tillbaka tills önskad spänning uppnås.

Hur gör man en korrekt skarv?

För en korrekt skarv måste det övre bandet gripa in i det nedre bandet på ett djup av 1,0 till 2,0 mm (helst 1,5 mm). Det övre bandet ska klippas rent, utan att repa det nedre bandet.

Vad gör man om skarven är dåligt formad?

Om skarven är för hög (inte tillräckligt djup) eller för låg (repning på det nedre bandet), ta bort bandet från förpackningen och justera verktyget genom att lossa skruvarna A72 och justera stoppet. Dra sedan åt skruvarna.

Hur rengör man bandningsverktyget?

Vid kraftig smuts, rengör regelbundet fisken, matriserna, klämman och matarhjulet. Det räcker vanligtvis med att blåsa delarna med en tryckluftpistol.

Vilken säkerhetsutrustning rekommenderas?

Bär alltid skyddsglasögon med sidoskydd och skyddshandskar för att undvika ögonskador och skärskador.

Kan jag använda band med annan bredd eller tjocklek?

Verktyget A333 är konstruerat för stålband med bredd 12,7–19 mm och tjocklek 0,38–0,7 mm. Användning av andra dimensioner kan leda till brott eller felaktig funktion.

Hur installerar man det valfria horisontella handtaget?

Ta bort sidokåpan A44, bryt den markerade positionen, sätt sedan tillbaka kåpan. Skruva in bulten A84 med greppkulan A51 i kroppen. Detta handtag underlättar användning i horisontellt läge.

Hur hänger man upp verktyget i vertikalt läge?

Använd den valfria upphängningen (referens A85) för att hänga upp verktyget vertikalt. Beställ den separat.

Var hittar man teknisk support för Vevor A333-verktyget?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING A333 Vevor

Teknisk support och e-garanticertifikat

Manuellt bandningsverktyg

Modell: A333

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Manuell bandning

Verktyg

Modell: A333

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde detta manuella bandningsverktyg - läs alla instruktioner innan du använder det. Informationen hjälper dig att uppnå bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska produkten.

1. SÄKERHETSINSTRUKTIONER

Läs dessa instruktioner noggrant. Underlåtenhet att följa dessa instruktioner kan resultera i allvarliga personskador.

Risk för ögonskador

Underlåtenhet att bära skyddsglasögon med sidoskydd kan leda till allvarlig ögonskada eller blindhet.

Drift

Verktyget får inte användas av personer som inte är ordentligt utbildade i deras användning. Innan du spänner remmen, läs och förstå hur verktyget fungerar. Underlåtenhet att följa bruksanvisningen eller felaktig lastplacering kan leda till att remmen går sönder.

Bli bekant med ditt verktyg och håll fingrarna borta från områden som kan nypa eller skära.

Leder

Du är fullt ansvarig för att granska skarvarna som görs av ditt verktyg. Bekanta dig med tätningskontrollen och tätningsjusteringen som beskrivs i denna bruksanvisning. Missformade leder kanske inte säkrar lasten och kan orsaka allvarlig skada. Hantera eller transportera aldrig någon last med felaktigt formade leder.

Dispenseringsrem

Dispensera endast rem från en dispenser som är speciellt utformad för rem. Stick tillbaka remmens ände i dispenseraren när den inte används.

Skyddshandskar

Använd alltid skyddshandskar vid hantering av band.

Remsvarningar

Använd aldrig band som medel för att dra eller lyfta laster. Underlåtenhet att följa dessa varningar kan resultera i allvarliga personskador.

Risk för att bandet går sönder

Felaktig användning av verktyget, överdriven spänning, inte använda band rekommenderas för detta verktyg eller vassa horn på lasten kan resultera i en plötslig förlust av remmens spänning eller remmen går sönder under spänning, vilket kan resultera

i följande: · En

plötslig förlust av balans gör att du faller.

Både verktyg och rem flyger våldsamt mot ditt ansikte.

Observera följande:

• Om lasthörnen är vassa, använd kantskydd.
• Placera remmen korrekt runt en korrekt placerad last.
• Att placera sig i linje med remmen under spänning och tätning kan resultera i allvarliga personskador

från flygande rem eller verktyg. När du spänner eller tätar, placera dig själv till ena sidan av remmen och håll alla

åskådare borta.

Använd rätt remkvalitet, rembredd, remmått och draghållfasthet

styrka som rekommenderas i denna handbok

för ditt verktyg. Användning av rem som inte rekommenderas för detta verktyg kan resultera i rembrott vid spänning.

Klippning av spänd rem

När du skär av band, använd rätt bandskärare och håll andra personer och dig själv på säkert avstånd från remmen. Stå alltid

sidan av remmen, bort från den riktning som den lossade remmens ände kommer att flyga. Använd endast fräsar avsedda för rem och aldrig hammare, tänger, bågfilar, yxor, etc.

Fallrisk

Håll ditt arbetsområde snyggt. Oordning i ditt arbetsområde kan orsaka en risk för skada. Att bibehålla felaktigt fotfäste och/eller balans under drift av verktyget kan få dig att falla. Före spänning, speciellt i förhöjda områden, skapa alltid en bra balans. Båda fötterna ska vara säkert placerade på en plan, fast yta, speciellt när du arbetar i höga områden. Använd inte verktyget när du är i en besvärlig position.

Var uppmärksam på regler och föreskrifter för förebyggande av olyckor som gäller för arbetsplatsen.

Verktygsrisker

Ett välskött verktyg är ett säkert verktyg!

Kontrollera verktyget regelbundet för trasiga eller slitna delar. Använd inte ett verktyg med trasiga eller slitna delar.

Modifiera aldrig något verktyg. Modifiering kan resultera i allvarliga kroppsskador.

2. TEKNISKA DATA

Ledstyrka

Bredd 12,7-19 mm (0,5 - 0,75 tum)
Tjocklek 0,38-0,7	mmý0,015 -0,027 tum)
Kvalitet	I grunden tillåter A333 användning av all ström stålband med draghällfasthet是从 700 till 850N/mm2/100000-123000 psi. Remmar med lög brottförlängning År olãmpliga.

3. DRIFT

När du använder maskinen är det oumbärligt att bära skyddshandskar och skyddsglasögon.

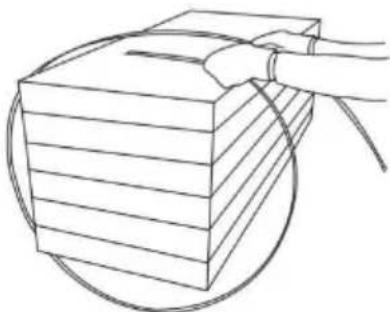

Mata bandet runt förpackningen

Bandet matas runt förpackningen i den riktning som visas i illustrationen. Bandets ände hålls hårt med vänster hand och dras bestämt mot operatören med höger hand.

Laddar bandet

Vippan höjs med höger hand. Den vänstra handen för in de två remmarna som ligger exakt på varandra i verktyget tills de träffar remstopp.

Den nedre remänden måste sticka ut något från bottenplattans ände.

Se till att bandet hålls av bandstyrningen.

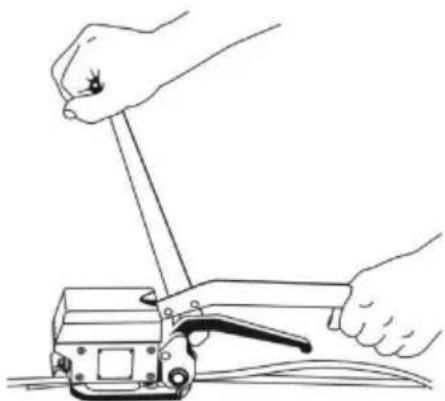

Spänning av bandet

Verktyget hålls hårt med vänster hand placerad på tätningsspaken. Spänningshandtaget är nu flyttat framåt och bakåt

med höger hand tills önskad spänning är uppnådd.

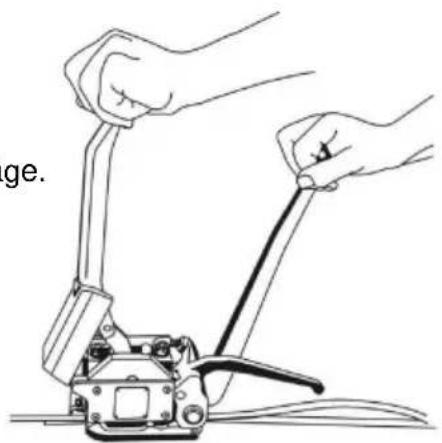

Tätning av bandet

Tätningsspaken förs framåt med vänster hand tills den träffar stoppet. Spaken förs sedan tillbaka till sitt utgångsläge. Vid tätning tar höger hand upp tätningskraften genom att hålla i spännhandtaget.

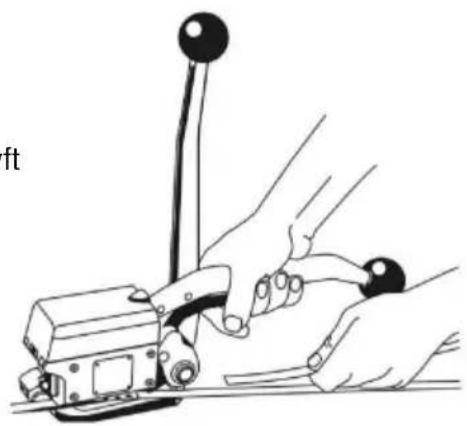

Frigöring av verktyget

Håll den avskurna remmens ände med vänster hand, lyft vippan med höger hand och skjut verktyget från den applicerade remmen till höger.

4. TÄTNINGSKONTROLL

Regelbunden kontroll av tätningen är nödvändig. Tätningen kan kontrolleras visuellt och den person som kontrollerar den kan enkelt bedöma kvaliteten på tätningen. Vid kontroll av tätningen måste följande illustrationer jämföras.

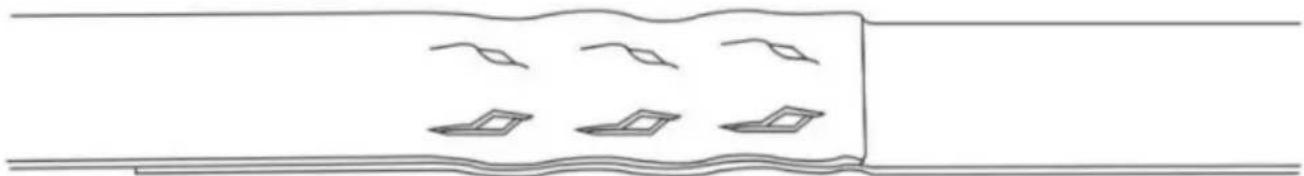

Korrekt tätning

En korrekt tätning måste överensstämma med illustrationen. Djupet med vilket den övre remmen hakar fast i den nedre måste vara 1,0-2,0 mm, och det rekommenderas att det optimala djupet är 1,5 mm. Det övre bandet måste klippas rent och fräsen får inte lämna skrapmärken på den nedre remmen.

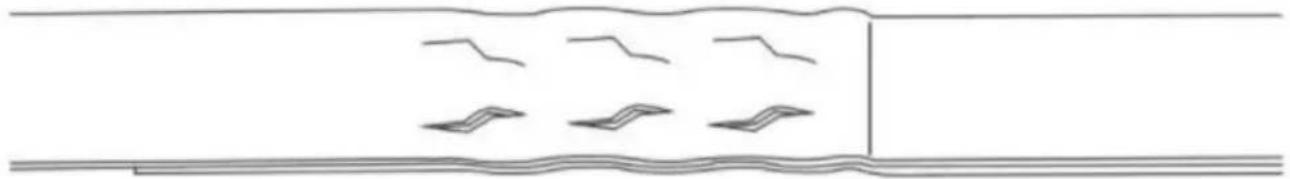

Felaktig tätning (tätningsmekanismen är för högt justerad)

Denna stämplade tätning är inte tillräckligt djup och den övre remmen är inte klippt. Draghållfastheten hos denna tätning är otillräcklig och remmen

måste tas ur förpackningen. Verktyget måste justeras om omedelbart (se SEALJUSTERING).

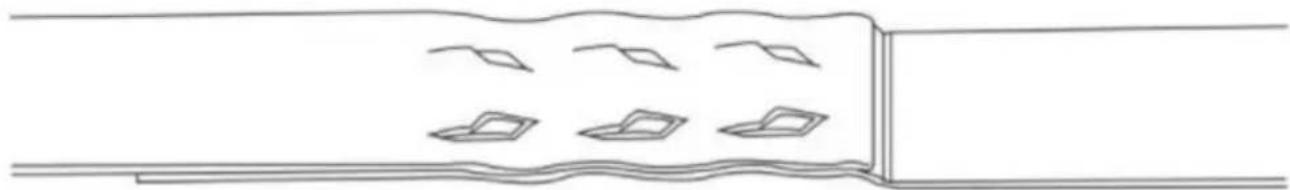

Felaktig tätning (tätningsmekanismen är för lågt justerad)

Denna stämplade försegling är för djup och den nedre remmen är repad av skärare. Även om draghållfastheten hos denna tätning är tillräcklig för bandningen måste tas ur förpackningen på grund av den repade nedre delen rem. Verktyget måste justeras omedelbart (se FÖRSEGLINGJUSTERING).

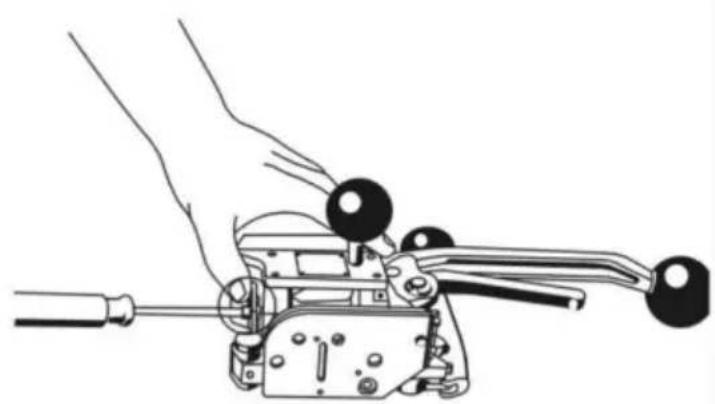

5. JUSTERING AV TÄTNING

Tätnings- och skärdjupet för tätningsmekanismen och skärburken justeras med hjälp av sexkantnyckeln A83 som medföljer

verktyget enligt följande:

- Placera verktyget som visas ovan.

• Lossa skruvarna A72 och öppna dem med ca 3 varv.
• Om tätningsdjupet inte är tillräckligt, återställ stoppet i riktning mot basplattan.
• Om tätningsdjupet är för stort, återställ stoppet i riktning mot huskåpan.
• Dra åt skruvarna A72.

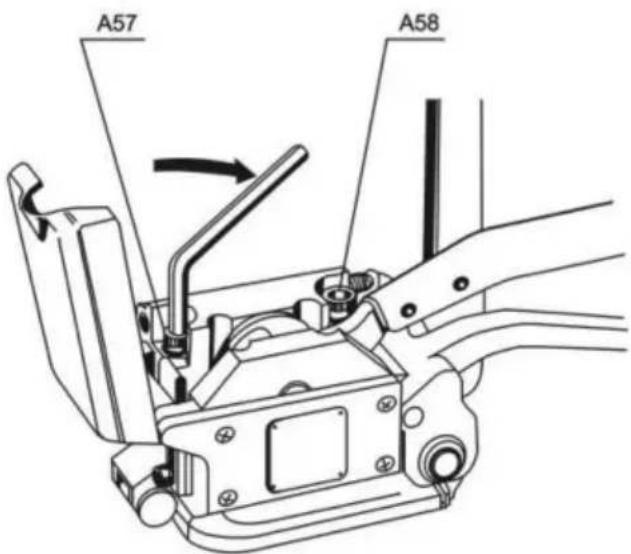

Efter varje demontering är det viktigt att dra åt skruvarna A57 och A58 med det rekommenderade åtdragningsmomentet vid återmontering. Användningen av en momentnyckel är nödvändig.

6. RENGÖRING

Vid kraftig smuts och vid användning av målade remmar måste stansen, stansarna, gripen och matarhjulet rengöras regelbundet. Normalt räcker det att blåsa ut delarna med hjälp av en luftpistol.

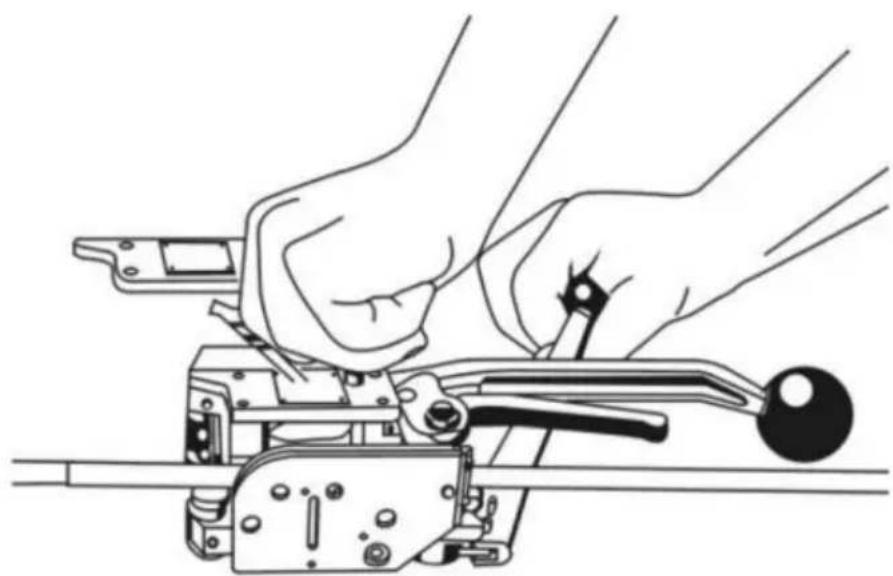

7. TILLBEHÖR

Använda verktyg med horisontellt handtag

På begäran kan verktyget levereras med en bult A84 och en gripkula A51. När verktyget används för horisontella applikationer håller operatören verktyget på gripkulan under spänning.

Montera handtaget enligt följande:

Ta bort sidokåpan A44 och bryt den markerade positionen. Sätt tillbaka sidokåpan och skruva fast bulten med monterad kula i kroppen.

Upphängning

Det är möjligt att hänga upp verktyget för bandning i vertikalt läge. Beställ lämplig upphängning separat under art.nr. A85.

UNDERHÅLL

1. Undvik långvarig exponering för solen för att undvika åldrande.

Tillverkare: Shanghai Xinmuyeyouxianggsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Teknisk support och e-garanticertifikat www.vevor.com/support
