Typ produktu	Ręczne narzędzie do spinania
Marka	Vevor
Model	A333
Kompatybilne materiały	Stal (taśmy)
Kompatybilna szerokość taśmy	12,7 – 19 mm (0,5 – 0,75 cala)
Kompatybilna grubość taśmy	0,38 – 0,7 mm (0,015 – 0,027 cala)
Zalecana wytrzymałość na rozciąganie	700 – 850 N/mm² (100 000 – 123 000 psi)
Wytrzymałość połączeń	Około 80% wytrzymałości taśmy
Główne funkcje	Ładowanie, napinanie, zamykanie i cięcie taśmy
Bezpieczeństwo	Obowiązkowe noszenie okularów ochronnych i rękawic; stać z boku podczas napinania
Konserwacja i czyszczenie	Regularnie czyścić sprężonym powietrzem; unikać długotrwałej ekspozycji na słońce
Części zamienne	Klucz imbusowy A83, śruba A72, uchwyt poziomy A84, kula chwytna A51
Możliwość naprawy	Regulacja głębokości zamykania za pomocą śruby A72 i ogranicznika
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - A333 Vevor

Jak załadować taśmę do narzędzia?

Podnieś dźwignię prawą ręką i włóż obie taśmy (jedną na drugą) do narzędzia, aż dotkną ograniczników taśmy. Dolny koniec powinien lekko wystawać z płyty podstawy. Upewnij się, że taśma jest utrzymywana przez prowadnicę taśmy.

Jak wyregulować naciąg taśmy?

Trzymaj narzędzie mocno lewą ręką na dźwigni zamykania. Prawą ręką przesuwaj uchwyt napinający w przód i w tył, aż do uzyskania pożądanego napięcia.

Jak wykonać prawidłowe połączenie?

Aby połączenie było prawidłowe, górna taśma musi zaczepić się o dolną na głębokość 1,0 do 2,0 mm (najlepiej 1,5 mm). Górna taśma powinna być czysto przecięta, bez rysowania dolnej taśmy.

Co zrobić, jeśli połączenie jest źle uformowane?

Jeśli połączenie jest zbyt wysokie (niewystarczająco głębokie) lub zbyt niskie (rysowanie dolnej taśmy), usuń taśmę z opakowania i wyreguluj narzędzie, odkręcając śruby A72 i dostosowując ogranicznik. Następnie dokręć śruby.

Jak wyczyścić narzędzie do spinania?

W przypadku silnego zabrudzenia regularnie czyść rybkę, matryce, szczęki i koło podające. Zazwyczaj wystarczy przedmuchanie części pistoletem ze sprężonym powietrzem.

Jaki sprzęt ochronny jest zalecany?

Zawsze noś okulary ochronne z bocznymi osłonami oraz rękawice ochronne, aby uniknąć obrażeń oczu i skaleczeń.

Czy mogę używać taśm o innej szerokości lub grubości?

Narzędzie A333 jest przeznaczone do taśm stalowych o szerokości 12,7–19 mm i grubości 0,38–0,7 mm. Użycie innych wymiarów może spowodować pęknięcie lub nieprawidłowe działanie.

Jak zamontować opcjonalny uchwyt poziomy?

Zdejmij pokrywę boczną A44, przełam zaznaczone miejsce, a następnie załóż pokrywę z powrotem. Wkręć śrubę A84 z kulą chwytną A51 w korpus. Ten uchwyt ułatwia użytkowanie w pozycji poziomej.

Jak zawiesić narzędzie w pozycji pionowej?

Użyj opcjonalnego wieszaka (referencja A85), aby zawiesić narzędzie pionowo. Zamów go osobno.

Gdzie znaleźć pomoc techniczną dla narzędzia Vevor A333?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI A333 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Ręczne narzędzie do spinania taśmą

Model: A333

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i nie oznaczają one obietnicy wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Spinanie ręczne

Narzędzie

Model: A333

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu której należy przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie uniwersalnego narzędzia do spinania taśmą. Przed użyciem należy przeczytać wszystkie instrukcje. Informacje te będą pomocne.

Osiągniesz najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego.

przedmiot.

1. INSTRUKCJE BEZPIECZEŃSTWA

Przeczytaj uważnie te instrukcje. Nieprzestrzeganie ich

Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała.

Ryzyko uszkodzenia oczu

Brak okularów ochronnych z osłonami bocznymi może skutkować poważnym uszkodzeniem oka lub ślepotą.

Działanie

Narzędzia nie mogą obsługiwać osoby, które nie zostały odpowiednio przeszkolone w zakresie jego obsługi. Przed naciągnięciem paska należy zapoznać się z instrukcją obsługi narzędzia.

instrukcje. Nieprzestrzeganie instrukcji obsługi lub niewłaściwe obciążenia

nieprawidłowe ustawienie może spowodować zerwanie paska.

Zapoznaj się ze swoim narzędziem i trzymaj palce z dala od miejsc, w których może dojść do uszkodzenia. Może uszczypnąć lub przyciąć.

Stawy

Ponosisz pełną odpowiedzialność za sprawdzenie połączeń wykonanych za pomocą swojego narzędzia. Zapoznaj się z kontrolą uszczelnienia i regulacją uszczelnienia opisanymi w tym dokumencie.

instrukcja obsługi. Nieprawidłowo uformowane połączenia mogą nie zabezpieczyć ładunku i mogą spowodować poważne obrażenia. Nigdy nie przenoś ani nie wysyłaj ładunku o nieprawidłowo uformowanym kształcie stawy.

Pasek dozujący

Pasek należy wydawać wyłącznie z dozownika specjalnie do tego przeznaczonego. Gdy nie używasz paska, schowaj jego koniec z powrotem do dozownika.

Rękawice ochronne

Podczas obsługi paska należy zawsze nosić rękawice ochronne.

Ostrzeżenia dotyczące pasów

Nigdy nie używaj PGA jako środka do ciągnięcia lub podnoszenia ładunków. Nieprzestrzeganie tego ostrzeżenia może skutkować poważnymi obrażeniami ciała.

Ryzyko pęknięcia paska

Niewłaściwa obsługa narzędzia, nadmierne naprężanie, używanie paska niezgodnie z przeznaczeniem, zalecane dla tego narzędzia lub ostre narożniki ładunku mogą spowodować

nagłą utratę napięcia paska lub zerwanie paska podczas napinania, co może skutkować

w następujących

przypadkach: · Nagła utrata równowagi powoduje upadek.

Zarówno narzędzie, jak i pasek gwałtownie lecą w kierunku twojej twarzy.

Uwaga:

• Jeżeli narożniki ładunku są ostre, należy zastosować ochraniacze krawędzi.
• Załóż pas prawidłowo wokół właściwie ułożonego ładunku.
• Ustawienie się w linii z pasem podczas napinania i uszczelniania może spowodować poważne obrażenia.

z latającego paska lub narzędzia. Podczas napinania lub uszczelniania, ustaw się tak, aby jedna strona paska i zachowaj wszystko

odstraszyć gapiów.

Użyj odpowiedniej jakości taśmy, jej szerokości, grubości i wytrzymałości na rozciąganie.

siła zalecana w tej instrukcji

dla twojego narzędzia. Używanie paska niezalecanego do tego narzędzia może spowodować pęknięcie podczas napinania.

Cięcie napiętego pasa

Podczas cięcia taśm należy używać odpowiedniego obcinaka do taśm i zachować inny personel i siebie w bezpiecznej odległości od paska. Zawsze stań, aby

stronie paska, w kierunku przeciwnym do kierunku, w którym będzie latał poluzowany koniec paska. Używaj wyłącznie przycinaków przeznaczonych do pasów, nigdy młotków, szczypiec, piłek do metalu, siekier itp.

Zagrożenie upadkiem

Utrzymuj porządek w miejscu pracy. Nieporządek w miejscu pracy może powodować ryzyko obrażeń. Utrzymywanie niewłaściwego oparcia i/lub równowagi podczas obsługi narzędzi może spowodować upadek. Przed napinaniem, zwłaszcza na podwyższonych obszarach, zawsze utrzymuj dobrą równowagę. Obie stopy powinny być bezpiecznie umieszczone na płaskiej, twardej powierzchni, zwłaszcza podczas pracy na podwyższonych obszarach. Nie używaj narzędzia, gdy znajdziesz się w niewygodnej sytuacji.

Zwróć uwagę na zasady i przepisy dotyczące zapobiegania wypadkom, które obowiązują w miejscu pracy.

Zagrożenia związane z narzędziami

Dobrze utrzymane narzędzie jest bezpiecznym narzędziem!

Sprawdzaj regularnie narzędzie pod kątem uszkodzonych lub zużytych części. Nie używaj narzędzia z uszkodzonymi lub zużytymi częściami.

Nigdy nie modyfikuj żadnego narzędzia. Modyfikacja może spowodować poważne obrażenia ciała.

2. DANE TECHNICZNE

Siła taśm

Ok. 80% wytrzymałości paska na rozciąganie.

Taśmy stalowe

Szerokość 12,7-19	mm (0,5 - 0,75 cala)
Grubość 0,38-0,7 m	mm (0,015-0,027 cala)
Jakość	Zasadniczo A333 pozwala na wykorzystanie wzystkich obecnych paski stalowe o wytrzymałość na Rozciaganie od 700 do 850N/mm2/100000-123000 psi. Paski o niskim wydlużeniu przy zerwaniu nie są odpowiednie.

3. DZIAŁANIE

Podczas obsługi maszyny należy obowiązkowo nosić rękawice ochronne i okulary ochronne.

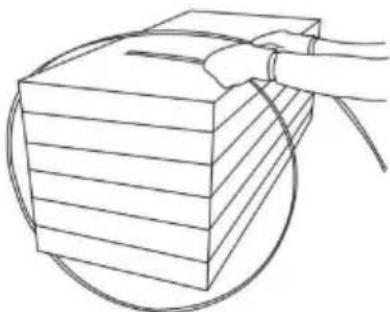

Owijanie paczki taśmą

Taśmę należy owinąć wokół paczki w kierunku pokazanym na rysunku. Koniec paska jest mocno trzymany lewą ręką i pociągnięty mocno prawą ręką w kierunku operatora.

Załadowanie taśmy

Prawą ręką podnosi się kołyskę. Lewą ręką wsuwa się dwa paski leżące dokładnie jeden na drugim w narzędziu, aż do ostrza do ograniczników paska. Dolny koniec paska musi nieco wystawać poza krawędź płyty bazowej. Upewnij się, że taśma jest przytrzymywana przy prowadnicy taśmy.

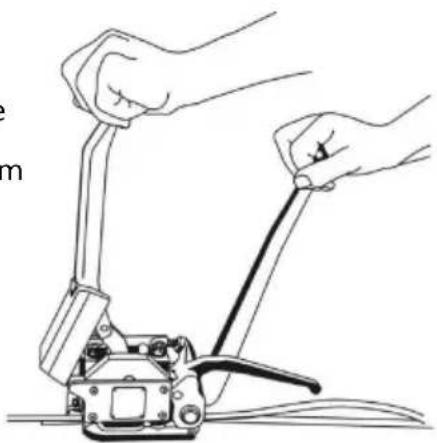

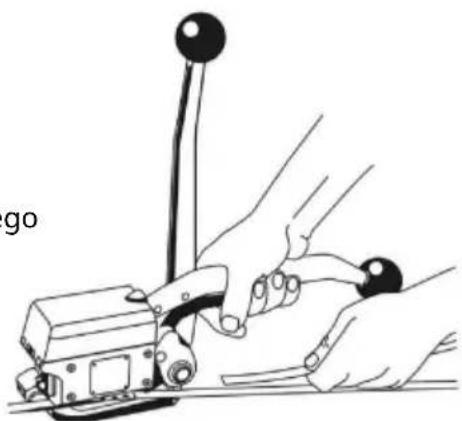

Napinanie taśmy

Narzędzie jest mocno trzymane lewą ręką umieszczoną na dźwigni uszczelniającej. Napinacz uchwyt jest teraz przesuwany do przodu i do tyłu prawą ręką, aż do uzyskania pożądanego napięcia osiągniętego.

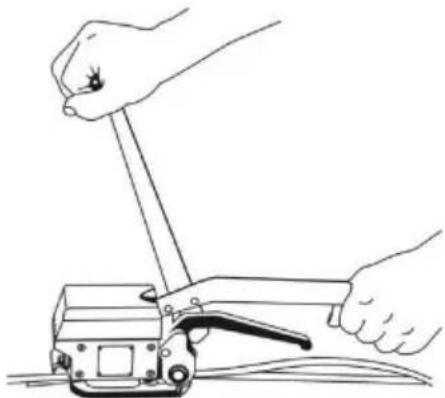

Zaciskanie taśmy Dźwignię

zaciskającą przesuwa się do przodu prawą ręką, aż dotknie ogranicznika. Następnie dźwignię przesuwa się z powrotem do pozycji początkowej. Podczas zapinania prawa ręka pochłania siłę zaciskającą, trzymając uchwyt napinający.

Zwalnianie narzędzia

Przytrzymaj odcięty koniec paska lewą ręką, unieś dźwignię prawą ręką i przesuń narzędzie od zamocowanego paska w prawo.

4. KONTROLA USZCZELNIENIA

Konieczna jest regularna kontrola uszczelnienia. Uszczelnienie sądzić wizualnie, a osoba kontrolująca musi łatwo ocenić jego jakość. Podczas sprawdzania uszczelnienia należy porównać poniższe ilustracje.

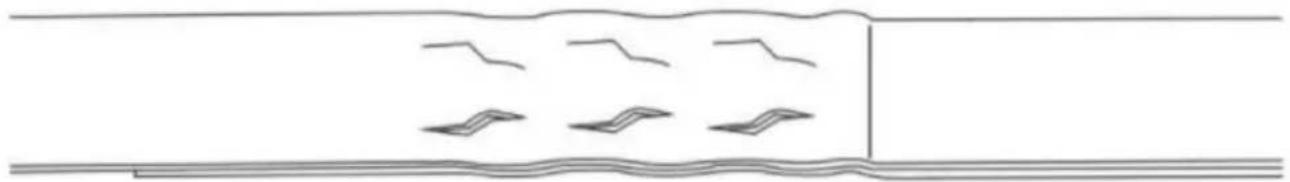

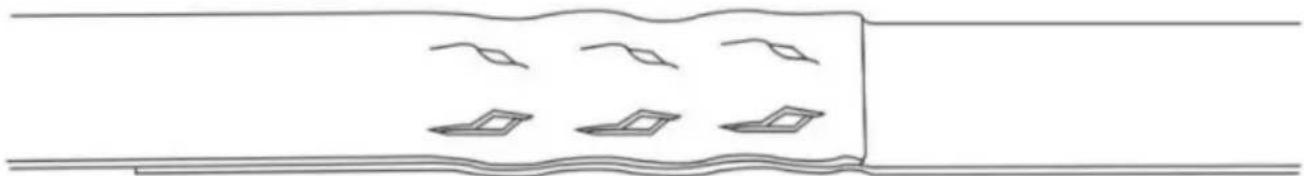

Prawidłowe uszczelnienie

Prawidłowe uszczelnienie musi być zgodne z ilustracją. Głębokość, na jaką górny pasek zaczepia się o dolny, musi wynosić 1,0-2,0 mm, a zaleca się, aby optymalna głębokość wynosiła 1,5 mm. Górny pasek musi być przycięty do czysta, a obcinacz nie może pozostawić zarysowań na dolnym pasku.

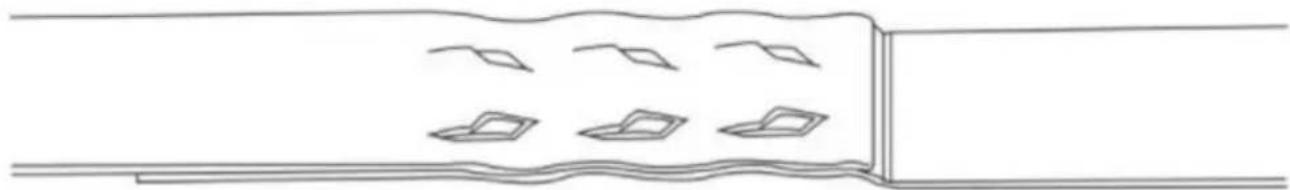

Nieprawidłowe uszczelnienie (mechanizm uszczelniający jest ustawiony zbyt wysoko) Ta wytłoczona pieczęć jest zbyt płytka, a górny pasek nie jest ścinany. Wytrzymałość na rozciąganie tej pieczęci jest zbyt mała, a pasek

należy wyjąć z opakowania. Narzędzie należy ponownie wyregulować natychmiast (patrz SEAL ADJUSTMENT).

Nieprawidłowe uszczelnienie (mechanizm uszczelniający jest ustawiony zbyt nisko)

Ta wytłoczona pieczęć jest zbyt głęboka, a dolny pasek jest porysowany.

przechinak. Chociaż wytrzymałość na rozciąganie taśmy uszczelnienia jest wystarczająca, taśmę należy wyjąć z opakowania ze względu na porysowaną dolną część

Pasek. Narzędzia są wtedy natychmiast ponownie wyregulowane (patrz REGULACJA USZCZELNIENIA).

5. REGULACJA USZCZELKI

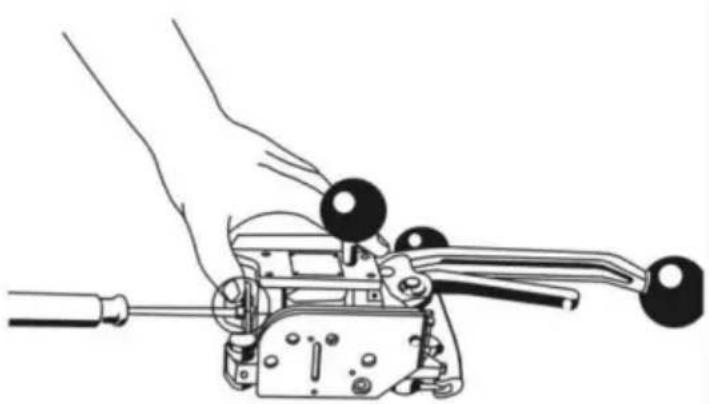

Uszczelnienie i głębokość mechanizmu uszczelniającego i noża można regulować za pomocą klucza imbusowego A83 dołączonego do zestawu

narzędzi w następujący sposób:

Umieść narzędzia tak, jak pokazano powyżej.

Poluzuj obie śruby A72 i odkręć je o około 3 obroty.

Jeżeli głębokość uszczelnienia jest niewystarczająca, należy ponownie ustawić ogranicznik w kierunku podstawy płyty.

• Jeżeli głębokość uszczelnienia jest zbyt duża, należy przesunąć ogranicznik w kierunku korpusu elektrycznego.
• Dokręć śruby A72.

Instrukcja montażu

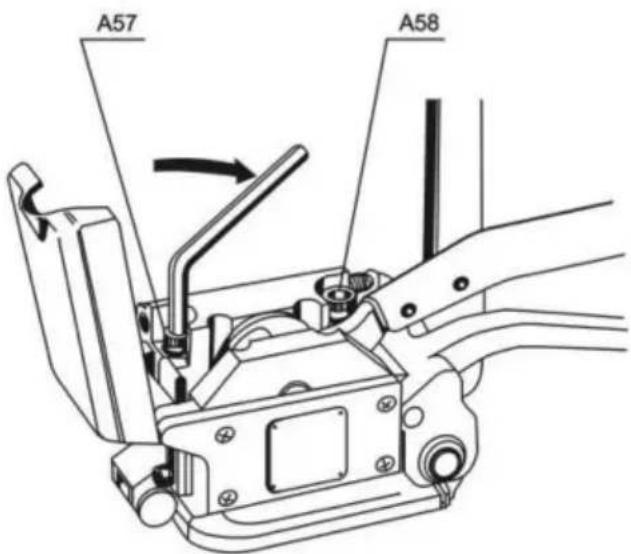

Po każdym demontażu konieczne jest dokręcenie śrub A57 i A58 zalecanym momentem obrotowym podczas ponownego montażu. W tym celu należy użyć klucza dynamometrycznego. Jest to niezbędne.

6. CZYSZCZENIE

W przypadku silnego zabrudzenia lub stosowania pasów malowanych,

należy regularnie czyścić stempel, matrycę, chwytak i koło podające. Zazwyczaj wystarcza przedmuchanie części za pomocą pistoletu pneumatycznego.

7. AKCESORIA

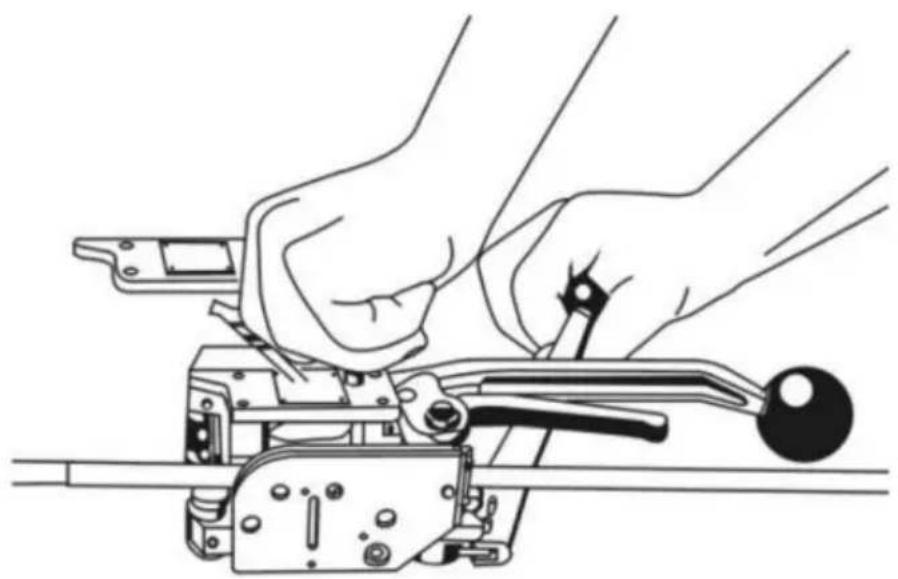

Używanie narzędzia z uchwytem

poziomym Na życzenie narzędzie może być dostarczone ze śrubą A84 i kulką chwytną A51. Podczas używania narzędzia w zastosowaniach poziomych, operator trzyma narzędzie za kulkę chwytną podczas napinania.

Montaż uchwytu odbywa się w

następujący sposób: Zdejmij osłonę boczną A44 i wyłam zaznaczone.), Zamontuj ponownie osłonę boczną i przykręć śrubę z zamontowaną kulką do korpusu.

Zawieszenie Istnieje

możliwość zawieszenia narzędzia w pozycji pionowej w celu przymocowania spami. Odpowiednie zawieszenie należy zamówić osobno, podając

numer artykułu A85.

KONSERWACJA

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.
