GEBRUIKSAANWIJZING ZT-40HAR Vevor

Wij streven er voortdurend maar om u gereedschappen gegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitrdukkingen die wij gebruiken, geen alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de große topmerken en betekent nichtoodzakelijkwerjs dat alle categorieen gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijkking met de große topmerken wanner u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

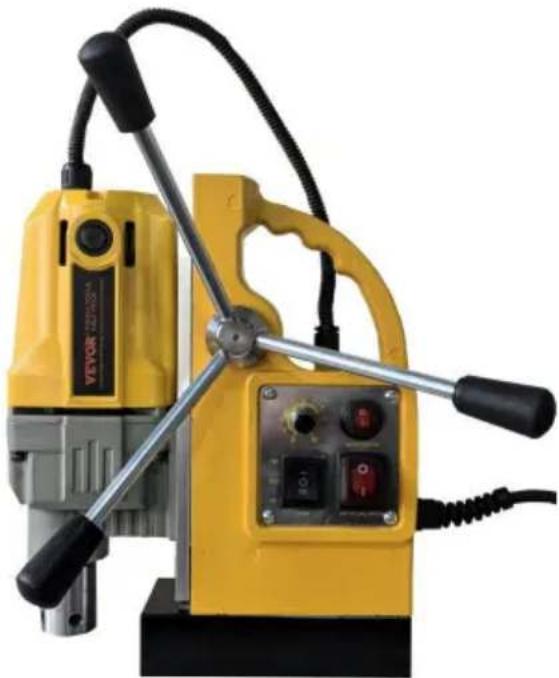

MAGNETISCHE BASISBOOR

MODEL: ZT-40HAR

OPMERKING: De knappen op het bedieningspaneel van sommige machinemodellen können afwijken. Bekijk het echte product voor gedetailleerde informatie.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van once

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product+zijn.

BESCHRIJVING VAN DE SYMBOLEN

De symbolen die in deze handleiding worden gebruikt, zich bedoeld om u te waarschuwen voor möglichke risico's.

Lees de onderstaande veiligheidsborden en instructies volledig door. De waarschuwingen

op zichelf de risico's Niet voorkomen en geen verranging kunnen voor een goede

methoden om ongelukken te voorkomen.

Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om de

Om risico op letsel, brand of elektrocutie te voorkomen, dient u altijd de aanbevelingen op te volgen hieronder weergegeven.

WAARSCHUWING - Om het risico op letsel te verminderen,要去en gebruikers de gebruiksaanwijzing lezen voorzichtig.

Raadpleeg het desbeteffende gedeelte in deze gebruikershandleiding voordat u met de bediening begint.

WAARSCHUWING: Draag algijd een oogbescherming, een stofmasker en handschoenen wonneer u dit product gebruikt. dit product.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG.

symbool met een doorgekruiste afvalbak geeft aan dat het product moet worden afgevoerd

geschaffen afvalinzameling in de Europese Unie. Dit symbool geldt voor de

product en alle accessoires die met dit symbolijkn gemickeerd. Producten die als zodanig ons gemarkeerd mag Niet bij het normale huisvuil worden gegood, maar moet waar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkking is onderworpen aan de de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) Dit apparaat要去 alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werkking veroorzaken.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij dit elektrische gereedschap worden geleverd. Het Niet opvolgen van alle vermelde instructies onderstaande instructies können leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken. b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van

van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creeert vonken die kuren ontbranden het stof of de dampen.

c) Houd kinderen en omstanders uit de buurtijdens het bedieren van een elektrisch gereedschap. Afleidingen kan ertoe leiden dat u de contro verliest. d)

Voordat u begint met het vastmaken van de manchetten,要去en vrouwen een goede dameshoed dragen, lang的那一 dat in de hoed verborgen zit, is het ten strengste verboden om handschoenen te dragen. Wanner de constructie is voltooid, moet de schakelaar worden uitgezet voordat u vertrekt.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook.

Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers

en bijpassende stopcontacten verminderen het risico op een elektrische schok. b)

Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico

op een elektrische schok als uw lichaam

is geaard of geaard. c) Stel elektrisch

gereedschap Niet bloot aan regen of natte omstandigheden. Water dat een elektrisch apparaat binnendringt

gereedschap verhoogt het risico op een elektrische schok.

d) Misbruik het snoer Niet. Gebruik het snoer nooit om te dragen, te trekken of los te koppelen.

het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok. e) Gebruik

bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor

buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische

schok.

f) Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar.

aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op

elektrische schok.

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap - Persoonlijke verilgheid

a) Blijl alert, let op wat u doet en gebruik uw gezonde verstand bij het bedieren van een

elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van

drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedieren van elektrisch gereedschap

kan leiden tot ernstig persoonlijk letsel. b) Gebruik

persoonlijke beschemmingsmiddelen. Draag alttijd cogbescherming. Beschemmende

uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm of gehoorbescherming

bescherming die worden gebrukt voor geschikte omstandigheden za persoonlijk letsel verminderen. c) Voorkom

onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat

het aansluiten op een stroombron en/of accu, het oppakken of dragen van het gereedschap.

Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap dat

als de schakelaar aan staat, leidt dat tot ongelukken.

d) Verwijder alle afstelsleutels of steeksleutels voordat u het elektrische gereedschap inschakelt.

Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot

persoonlijk letsel.e)

Reik Niet te ver. Zorg te allen tijde voor een goede voet en evenwicht. Dit maakt het möglichk

betere controle over het elektrische gereedschap in onverwachte situations.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar en

kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar können

vast komen te zitten in

bewegende delen. g) Indien er voorzieningen zijn voor de aansluiting van stofafzuiig en -opvang

voorzieningen, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiiging

kan stofgerelateerde gevaren verminderen.

h) Laat de vertrouwdheid die u heb't door het veelvuldig gebruiken van gereedschap Niet ertoe leiden dat u

zelfgenoegzaam en negeren de principes van gereedschapsveiligheid. Een onzorgvuldige handeling kan ernstige

binnen een fractie van een seconde een verwonding oplopen.

I) Dit product is geen spelelgoed. Houd het buiten bereik van kinderen.

J) Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een bevoegde instantie.

standaardenbureau. Niet-goedgekeurde veiligheidsuitrusting besteht möglichn nicht voldoende

bescherming. Oogbescherming moet ANSI-goedgekeurd zich en ademhalingsbescherming moet

NIOSH-goedgekeurd zijn voor de specifieke gezaren in het werkgebied.

K) Leg het gereedschap Niet neer voordat het volledig tot stilstand is gekomen. Bewegende delen konnen

Pak het oppervlak vast en trek het gereedschap uit uw macht.

L) Houd bij het gebruik van een handgereedschap het gereedschap stevig vast met beiden handen.

handen om waterrstand te bieden aan het startkoppel.

M) Laat het gereedschap Niet onbeheerd acheer wonneer de accu is aangesloten. Schakel het apparaat uit

het gereedschap en verwijder de batterij voordat u vertrekt.

N) Menschen met een pacemaker dienen voor gebruik hun arts te raadplegen.

Elektromagnetische velden in de directe nabijheid van een pacemaker kuren leiden tot:

Interferentie of falen van de pacemaker.

O) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken

handleiding kan nicht alle möglichke omstandigheden en situatuies dekken die zich kunnen voordoen. Het要去

moet door de exploitant worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die

kan Niet in dit product worden ingebouwd, maar要去 door de exploitant worden geleverd

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrische gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing.

Het juiste elektrische gereedschap za de klus beter en veiliger klaren in het tempo waarvoort het bedoeld is.

ontworpen.

b) Gebruik het elektrische gereedschap Niet als de schakelaar het Niet aan en uitzet. Alle elektrische

Gereedschap dat nicht met de schakelaar bediend kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de batterij, indien nodig.

afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt,

accessoires, of het opbergen van elektrisch gereedschap. Dergelijkkepreventieveeiligheidsmaatregelenverminderen de

risico dat het elektrische gereedschap per ongeluk worden gestart. d) Bewaar

elektrisch gereedschap dat nicht worden gebrukt buren het bereik van kinderen en laat geen personen het gereedschap in de buurt van kinderen houden.

onbekend zich met het elektrisch gereedschap of deze instructies voor het bedieren van het elektrisch gereedschap Niet kennen.

Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. e)

Onderhoud elektrisch gereedschap en accessoires. Controller op verkeerde uitlijing of vastlopen van

bewegende delen, breuk van onderdelen en elke andere toestand die de kracht kan beinvloeden

werking van het gereedschap. Als het beschadigd is, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel

Ongelukken worden veroorzaakt door slecht onderhonden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhoden snijgereedschappen met scherpe

snijkanten lopen minder snel vast en zich gemakkelijk te controleren. g) Gebruik

het elektrische gereedschap, de accessoires en de gereedschapsbits etc. in overeenstemming met deze

instructions, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden

uitgevoerd. Gebruik van het elektrisch gereedschap voor andere handelingen dan de beoogde

kan leiden tot een gevaarlijke situatie.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

Gladde handgrepen en grijpvlakken zorgen nicht voor een veilige bediening en controle

van het gereedschap in onverwachte situations.

i) Controller het aantal volts voor gebruik. De werkspanning is

niet meer dan ± 5% . Als hetmeer is, zal het leiden tot motorverbranding en lekkage

ongelukken.

j) Let er tijdens de constructie op dat er geen water in de motor kommt

of het blokkeren van het ventilatiegat, om de warmteafvoer Niet te verminderen

prestaties van de motor en ervoor zorgen dat de motor doorbrandt. k) Bij de

constructie met stalen platen要去 letten op de veiligheid van de onderste

laag van personneel en goederen, ijzeren balk en kolom boren, en let op

deveiligheid van de constructie van het gebouw.

L) Bij de vering moet de veiligheidsgordel strak vastzitten en de magneet moet

boormachine vastgezet om plotselinge stroomuitval of stroomuitval door ongelukken te voorkomen.

M) Knip het netsnoer Niet door en verrang de stekker Niet zich. Dit kan de

machine latendoorbranden.

Dienst

Laat uw elektrisch gereedschap onderhonden door een gekwalificeerde reparateur die uitsluitend identieke gereedschappen gezruikt. verwangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft. In ieder geval moet het in onbelaste toestand worden gestart. Het is verboden om met belasting te starten, om schade aan de machine te voorkomen. Let op de stabiliteit van de magnetische boor bij werkzaamheden op groe hoogte, om te voorkomen dat de machine vallen.

Zorg ervoor dat de aardingskabel goed geaard is.

Bij het verplaatsen要去 de magnetofoormachine worden opgetild om schade aan de boor te voorkomen. magnetische basis.

Bij het onderhoud要去en de originele onderdelen worden gebruikt, om de machine optimaal te latent functioneren. de Beste gebruiksstatus bereiken.

Zorg voor labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. informatie. Indien onleesbaar of ontbrekend, neem dan contact op met VEVOR voor verranging.

Trillingsveiligheid

Dit gereedschap triltijdens gebruik. Herhaalde of langdurige bloatstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen enschoulders. Om het risico op trillingsgerelateerd letsel te verminderen:

a. ledereen die regelmatig of gedurende een langere periode trillende gereedschappen gebruikt, moet eerst door een arts worden onderzocht en daarna regelmatig medische controles ondergaan om de medische toestand te garanderen problemen nicht worden veroorzaakt of verergerd door gebruik. Zwangere vrouwen of mensen die een verstoorde bloedcirculatie maar de hand/DDhen, eerdere handblessures, zenuwaandoingen systeemstoornissen, diabetes of de ziekte van Raynaudogeno一切都 met gebruiken. Als u symptomen voelt die verband honden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zo snel maybeik medisch advies inwinnen. b. Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer maar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneem. c. Draag geschikte handschoenen om de trillingseffecten bij het gebruik te verminderen. d. Gebruik gereedschap met de laagste trillingen als de keuze er is.

e. Zorg ervoor dat er op elke werkdag eenperiode is waar in er geen trillingen optreden.

f. Pak het gereedschap zolicht möglichk vast (maar houd het toch veilig onder controle). Laat het gereedschap doe het werk.

g. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er Als er abnormale trillingen optreden, stop dan onmiddelijk met het gebruik.

Aarding Veiligheid

OM ELEKTRISCHE SCHOKKEN EN DE DOOD DOOR ONJUISTE

AARDING: raadpleeg een gekwalificeerde elektricien als u twijfelt of

het stopcontact goed geaard is. Wijzig de meegeleverde stekker van het netsnoer Niet.

de oplader. Gebruik de oplader nicht als het netsnoer of de stekker beschadigd is. Als

beschadigd is, laut het dan repareren door een servicecentrum voordat u het gebruikt. Als de stekker Niet past,

stopcontact,That dan een goed stopcontact installeren door een gekwalificeerde elektricien.

MODEL EN PARAMETERS

Model	ZT-40HAR
Invoer	Wisselstroom 230V 50Hz (EUR/AUS); AC 120V 60Hz (VS)
Maximaal vermogen	1200W
Snelheid	0-900r/min (VS); 0-800r/min (EUR/AUS)
Magnetische aantrekkingsracht	12500N
Max. Holle Boring	y40mm (Diepte: 50mm)
Draaboren	y3-y16mm (Diepte: 100mm)
Reis	160mm
	15ASamensmelten
Rotatierichting	Vooruit / Achteruit

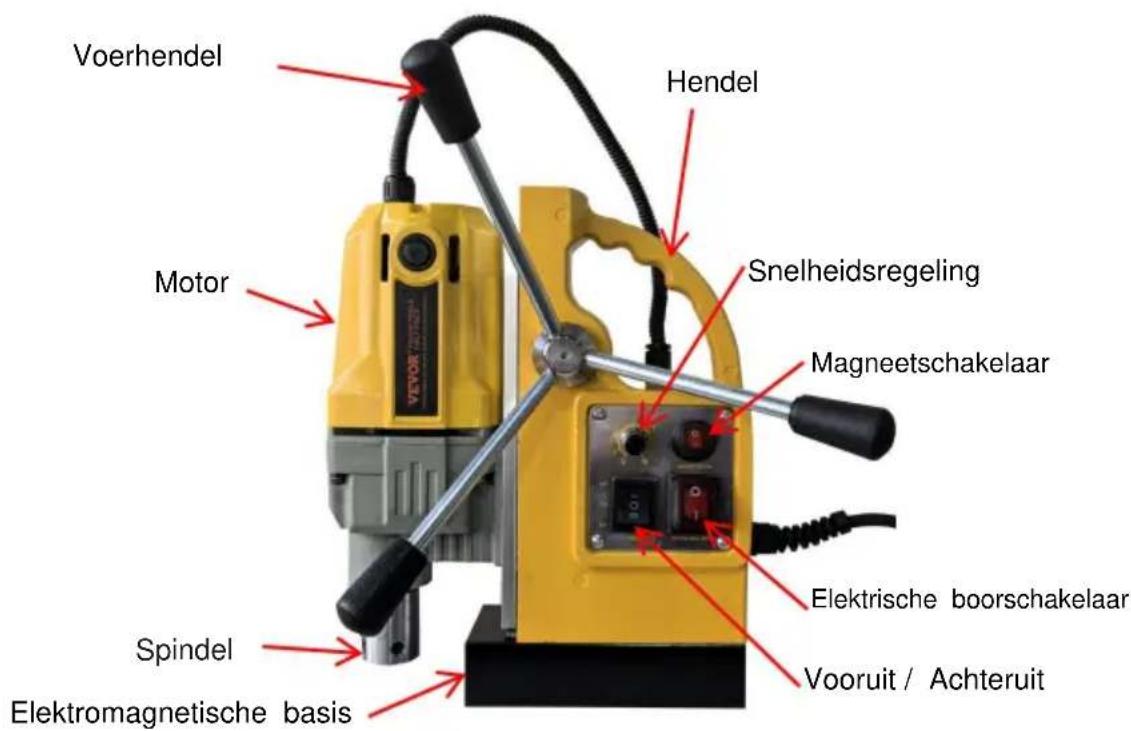

STRUCTUURDIAGRAM

OPMERKING: De knappen op het bedieningspaneel van sommige machinemodellen können afwijken. Bekijk het echte product voor gedetailleerde informatie.

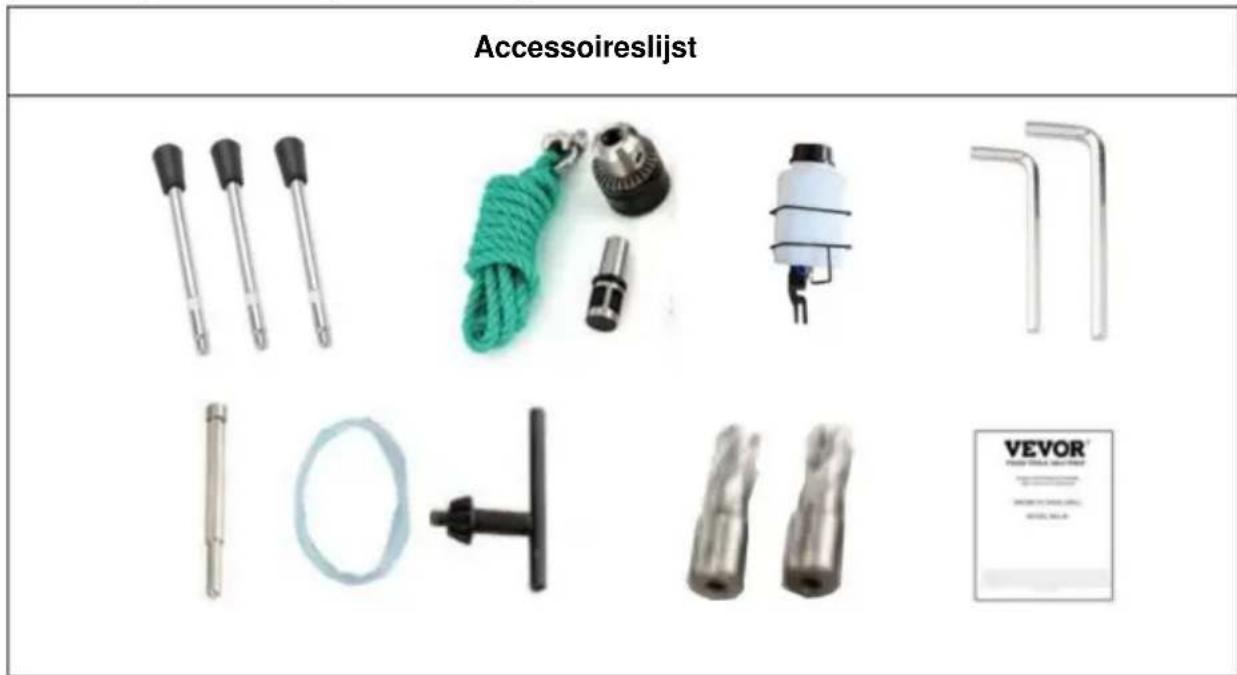

LET OP: Boortjes variëren per regio, raadpleeg uw aankoopbewijs.

Boortjes (2 stuks): 1 / 2^ + 5 / 8^ VS) Boortjes (2

stuks): 12mm + 16mm (EUR/AUS)

1) Kies of u de schakelaar Vooruit of Achteruit wilt inschakelen.
2) Schakel de MAGNET SWITCH in, de schakelaarindicatorlicht op en de magnete begint te werken.
3) Open de EIEKTRISCHE BOORSCHAKELAAR, de boormachine is onder spanning gezet.
4) Open de snelheidsschakelaar om de snelheid van de boormachine aan te passen.

WAARSCHUWING: Wanner u de vooruit-/achteruitversnellng wilt omschakelen, moet u:

Wacht tot de motorspindel stilstaat voordat u de machine bedient!

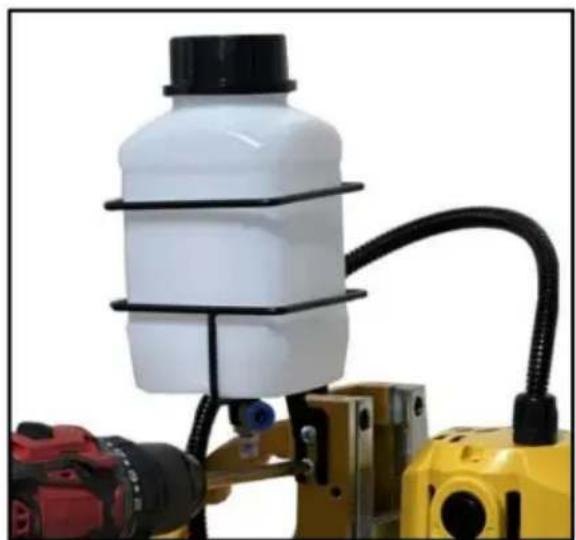

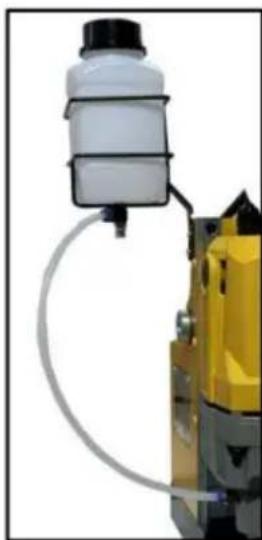

INSTALLATIE VAN KOELVLOEISTOFTANK

Plaats het koelvloeistofreservoir Zoals hierboven afgebeeld.

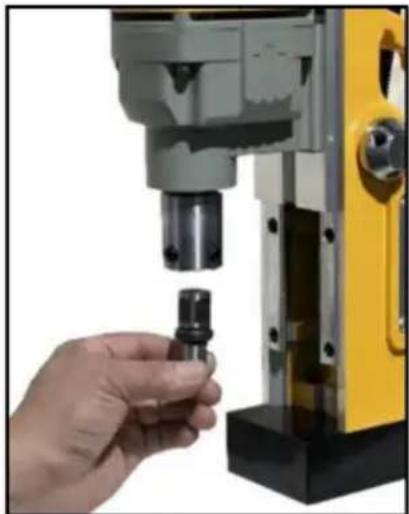

INSTALLATIE VAN DE DRAAIBOOR

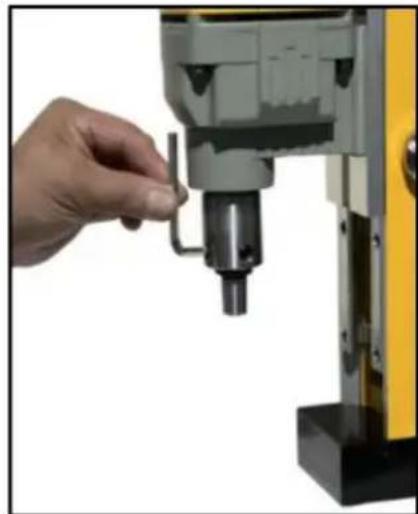

1. Plaats de as in de spindel en zet deze vast door de stelschroeven te bevestigen en deze vast te draaien met de M5 inbussleutel.

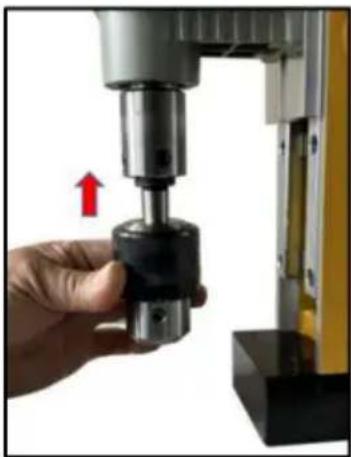

1. Schuif de boorkop op de as totdat alles vastklikt.

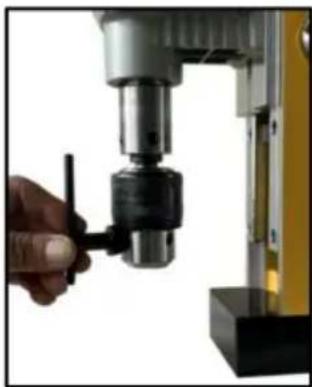

1. Maak de kaken van de boorkop los door de boorkopsleutel in een van de gaten in de boorkop te steken en gegen de klok in te draaien.

1. Plaats de spiraalboor (niet meegeleverd) in de boorkop en draai de boorkopsleutel met de klok mee totdat de boor vastklikt.

WAARSCHUWING: Verwijder ALTIJD de afstelsleutels voor gebruik.

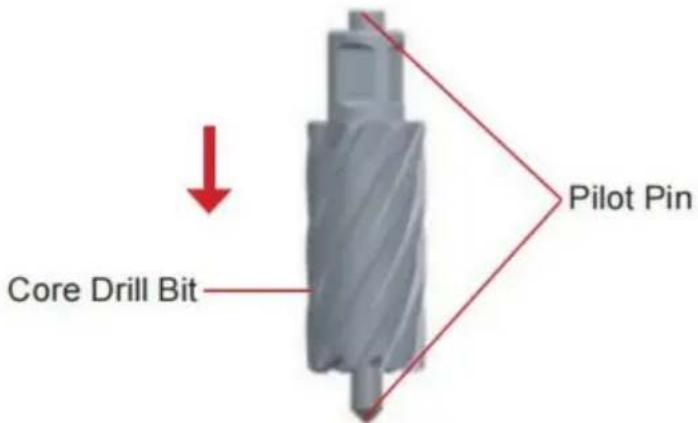

INSTALLATIE VAN RINGSNIJDER/KERNBOOR

1. Plaats de geleidepen in het bovenste gat van uw Kernboor (niet meegeleverd).

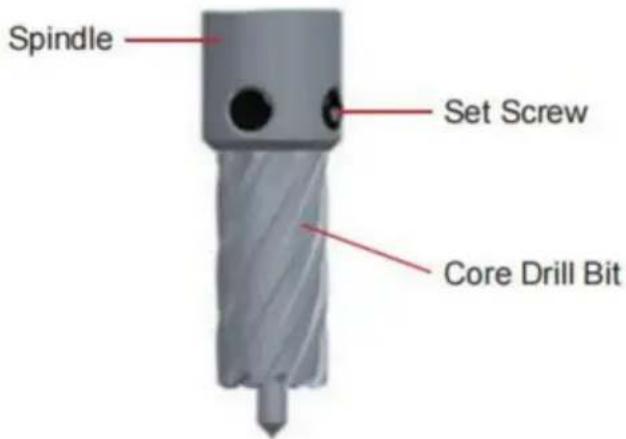

1. Plaats de bit op de spindel en vergrendel deze door de stelschroeven te bevestigen en Draai ze vast met de M5 inbussleutel.

WAARSCHUWING: Verwijder ALTIJD de afstelsleutels voor gebruik.

TIPS VOOR BOORWERKZAAMHEDEN

1. Plaats de geleidepen eerst in de gemarkeerde of gemarkeerde middelste positie.
2. Om te beginnen met boren, moet u de ringfrees langzaam indrukken, zodat de frees

om de stalenplaat voorzichtig aan te raken. De voedingsnelheid要去 met 1/3 worden verlaagd wanneer de voltooing van een geboard gat is nabij.

OPMERKING: De ringfrees要去tijdens het snijden altijd afkoelen.

De Beste koelmethode is met een koelapparaat. De stroming van het koelmiddel mag nicht minder dan 47cc/min.

Voor materialen die een groe hoeveelheid fijn poeder produceren, zoals gietijzer

en gegoten koper, koelmiddel kan nicht worden gebruikt. Perslucht kan inplaats waarvan worden gebruikt

voort het verwijderen van spanen.

1. Let op of er chips worden opgewonden. Trek de snijder terug en verwijder despaanders om schade aan de snijder door knijpen te voorkomen.
2. Als de slug in de binnenboring blijft steken, moet u het bitblad aanpassen door erop te tikken snijlichaam met een metalloide staaf totdat de slug eraf valt. Gebruik nooit harde voorwerpen om Tik op de randen van de tanden om schade aan de slijpranden te voorkomen.
3. Slug-sticking ontstaat door de volgende oorzaken:

Roebelvlekken	Oplossing
Randen van tanden worden dof of beschadigd.	Vervang door een{nieuw mes.}
De splèet van de glijbaan is te groot.	Verklein de opening van de glijbaan.
Koelen is nicht voldoende.	Verhoog de koelvloeistofstroom.
Te groot of te hard voeren als boren door stalen platen.	Doe het rustig aan.
De lente van de prieel bredkt.	Vervang de veer door een{nieuwe.}

1. Om de invloed van magnetische zuiging te vermijden, verwijdert u de ijzervijlsel en rommel aan de onderkant van de magneetvoet verwijderen voordat u gaat boren.

INSTRUCTIES VOOR HET OPLOSSEN VAN PROBLEMEN

Probleem	Reden	Oplossing
Magnetische houder heeft geen zuiging.	Slecht schakelcontact.	Schakelaar repareren.
	De stroom is uitgevallen.	Het herstellen van de stroom
	De zekering is doorgebrand.	levering. Vervang de zichering
	Elektromagneet kort circuit of doorbranden.	Repareer of verwang de magnetische basis.
	Het worden nicht geadsorbeerd op stalen onderdelen.	Verander of verdik de adsorptieoppervlak (dikte > 15mm).
De machine werkt nicht nadat de stroom is ingeschakeld.	Slecht schakelcontact.	Schakelaar repareren.
	Losse stekker.	Stroom aansluten
	De borstel doet het nicht Neem contact op met de commutator.	levering. Vervang de borstel.
Magnetische stoelzuiging is zwak.	Het geadsorbeerde werkstuk is te dun.	Verander of verdik de adsorptieoppervlak (dikte > 15mm).
	Kleine adsorbeerbare oppervlak.	Verander de adsorptie oppervlakte ofijdelijk las de dikke adsorptie oppervlak.
Er verschijnen elliptische gaten in het boren van gaten.	De trilling zorgde ervoor dat de bevestiging los te makeen.	Draai de sluiting vast nadat het corrigeren van de verticaliteit.
	De boor snijdt slechts op=eén punt	Slijpbitje.
	Er liegt puin op de adsorptieoppervlak.	Ruim rommel op.

ONDERHOUD EN OPSLAG

LET OP: Verwijder de stekker voordat u onderhoud UITvoert.

1. Maak na elk gebruik de onderkant van de magnetische zitboor schoon en bewaar deze zorgvuldig.
2. Smeer de baan op vrij in met boter als deze nicht soepel glijdt.
3. Controller regelmatig de elektrische beveiliging.
4. Of de aarding betrouwbaar is.
5. Controller het opijd tijdens het regenseizoen.

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e
