BRUKSANVISNING ZT-40HAR Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

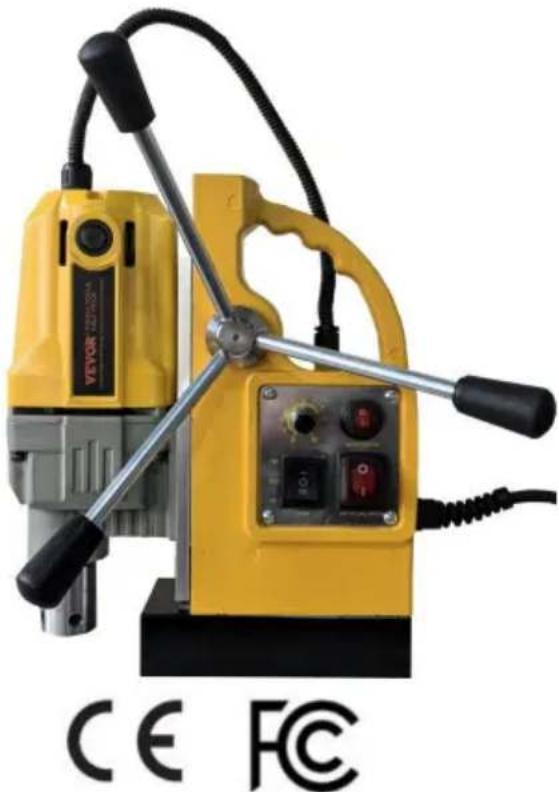

MAGNETISK BASBORR

MODELL: ZT-40HAR

Vi fortssatter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representarara bara en uppskattning av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte niedvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MAGNETISK BASBORR

MODELL: ZT-40HAR

OBS! Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkligaprodukten for detaljerad information.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR reserverar sig for en tydlig tolkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig ingen om det finns nagon teknik ellermjukvaruuppateringar pa var produit.

BESKRIVNING AV SYMBOLERNA

Symbolerna som används ienna handbok ar avsedda att uppmärksamma dig pa möjiga risker. Lasigenom sakerhetsskyltarna och instruktionerna nedan. Varningarna själva forhindrar inte riskerna och kan inte ersätta korrekt metoder for att undvika olyckor.

Denna symbol, placerad fore en sakerhetskommentar, indikerar en slags forsiktighetsatgård, varning eller fara. Att ignoreraenna varning kan leda till en olycka. For att minskarisk for skada, brand uller elstot, folj alltid rekommendationerna visas nedan.

WARNING - För att minska risiken für skador måste användarna lasa bruksanvisningen försiktigt.

Se tillampligt avsnitt ienna bruksanvisning innan du gornagot.

WARNING: Var noga med att bara ögonskydd, dammasker och handskar vid användningenna produit.

Denna produit omfattas av bestammelserna i det europeiska direktivet 2012/19/EC. De symbol som visar en overkorsad soptunna på hjul anger att Produkten kraver separat sophamtning i Europeiska unionen. Denna symbol gäller for

produkten och alla tillbehör Märkta medenna symbol. Produktemärkta som sādana fár inte slängas tillsammans med vanligt hushållsavfall utan maste tas till en insamlingsställe for atervinning av elektriska och elektroniska apparater.

Denna enchet uppyller del 15 av FCC-reglerna. Driften ar foremål for

foljande två tillständ: (1) Denna,enhet fär inte orsaka skadliga störningar, och

(2)enna enchet maste acceptera alla mottagna störningar, inklusive störningar som kan orsaka önskad Funktion.

SÄKERHETSVARNINGAR

WARNING: Läs alla sakerhetsvarningar, instruktioner, illustrationer och

specifikationer som medfoljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges neden kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida referens.

Allmänna sakerhetsvarningar für elverktyg - Sakerhet på arbetsplatsen

a) Hall arbetsområdet rent och väl upplyst. Rörga eller mörka områden leder till olyckor. b)

Använd inte elverktyg i explosionsfarlig atmosfar, t.ex. i narvaro

av brandfarliga vatskor, gaser erer damm. Elverktyg skapar gnistor som kan antandas damm erer angor.

c) Hall barn och askadare borta när du anvanderett elverktyg. Distraktioner

kan fà dig att tappa kontrollen. d)

Innan man arbetar med att knyta armsluten maste kvinnor bara en lang, bra damhatt

här gört i hatten, ar strängt forbjudet att barea handskar.Nar konstruktionen ar

Allmännasakerhetsvarninger for elverktyg - Elektrisk sakerhet

a) Elverktygskontakter maste matcha uttaget. Modifiera aldrig kontakten på nagot satt. Do

använd inte nagra adapterkontakter med jordade (jordade) elverktyg. Omodifierade pluggar

och matchande uttag minskar risken for elektriska stotar. b) Undvik

kroppskontakt med jordade eller jordade ytor, sösom rör, radiatorer, spisar och kylskåp. Det finns en ökad risik För elektriska stötar om din kropp

är jordad aller jordad. c)

Utsatt inte elverktyg for regn eller vata forhällanden. Vatten kommt in i en kraft verktyget ökar risiken for elektriska stötar.

d) Missbruk inte sladden. Använd aldrig sladden for att bara, dra eller koppla ur elverktyget. Håll sladden borta frän varme, olja, vassa kanter eller rörliga delar.

Skadade eller trasslade sladdar okar risken for elektriska stotar. e) När du

anvanderettelverktygutomhus,anvandenforlangningssladd som ar lamplig for

utomhusbruk. Användning av en sladd som ar lámplig für utomhusbruk minskar risiken für el chock.

f) Om det ar oundvikligt att anvanda ett elverktyg på en fuktig plats, använd ett jordfel kretsbrytare (GFCI) skyddad matning. Användning av en GFCI minskar risiken for elektrisk stöt.

Allmännasakerhetsvarningar for elverktyg - Personlig sakerhet

a) Var uppmärksam, titta på vad du gör och använd sunt fornuft;nar du använder en elverktyg. Använd inte ett elverktyg;nar du ar trott eller paverkad av

droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet nar du använder elverktygkan leda till allvarliga personskador. b)Använd

personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande

utrustning som dammmask, halkfria skyddsskor, hjalm aller horsel

skydd som anvands for lampliga forhallanden kommt att minska persorskador. c)

Förhindra oavsiktlig start. Se till att strömbrytaren ar i avständt lage innan ansluta till strömkälla och/eller batteripaket, plocka upp eller bara verktyget

Attbara elverktyg med fingret på strömbrytaren aller strömsätta elverktyg som ha strömbrytaren på inbjuder till olyckor.

d) Ta bort eventuell justeringsnyckel aller skiftnyckel innan du satter pa elverktyget. A skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resulteda i personskada. e)

Räck inte für mycket. Hall alltid ratt fotfaste och balans. Detta möjiggör bättre kontroll über elverktyget i ovängtade situationer.

f) Klä dig ordentligt. Bär inte lost sittande kläder eller smycken. Behäll ditt här och kläder borta från rör Liga delar. Lõsa kläder, smycken eller langt här kan vara fast i rör Liga delar. g) Om

anordninger tillhandahålls För anslutning av dammsugning och uppsamling

anlaggningar, se till att dessa ar anslutna och anvands på ratt satt. Anvandning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhällits genom frekvent användning av verktyg tillata dig att blis själverbåtna och ignorera verktygssakerhetsprincper. En slarvig handling kan orsaka allvarligaskada inom en brådel av en sekund.

I) Denna produit ar inte en leksak. Forvara den utom rackhall for barn.
J) Använd endast sakerhetsutrustning som har godkänts av en lamplig standardiseringsbyrå. Ej godkänd sakerhetsutrustning kanske inte ar tillräcklig skydd. Ögonskydd måste vara ANSI-godkänt och andningsskydd måste vara NIOSH-godkänd for de specifika farorna i arbetsområdet.
K) Lagg inte ner verktyget forran det har stannat helt. Rörliga delar kanta tag i ytan och dra verktyget ur din kontroll.
L) När du använder att handhallet elverktyg,hall ett stadigt grepp om verktyget med bada händerna for att motstå startmoment.
M) Lämna inte verktygetutan uppsikt när batteripaketet ar anslutet. Stanga av verktyget och ta bort batteripaketet innan du lämnar det.
N) Personer med pacemaker bör rädfräga sin(a) lakare före användning. Elektromagnetiska fält i narheten av pacemakern kan orsaka pacemakerstörning eller pacemakerfel.
O) Varningarna, forsiktighetsatgärderna och instruktionerna som diskuteras ienna instruktion manualen kan inte tacka alla mojliga forhällanden och situationer som kan uppsta. Det maste det forstås av operatoren att sunt fornuft och forsiktigkeit ar faktorer som kan inte byggas in ienna produit,utan maste tillhandahallas av operatoren

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg für din APPLICATION. Der ratt elverktygkommen att gora jobbet bättre och säkrare i den takt det var for utformad.
b) Använd inte elverktyget om strömbrytaren inte slár på och av det. Vilken kraft som helst verktyg som inte kan styras med strömbrytaren ar farligt och maste repareras.

c) Koppla bort kontakten frän strömköllan och/eller ta bort batteripaketet, om lostagbar, frän elverktyget innan du gör nagra justeringar, byter tillbehör eller Förvaring av elverktyg. Sādana forebyggande sakerhetsatgärder minskar risk für att elverktyget startas av misstag. d) Förvara inaktiva elverktyg utom räckhall För barn och tillät inte personer obekant med elverktyget aller dessa instruktioner für att använda elverktyget. Elverktyg ar farliga i händerna på outbildade användare. e) Underhall elverktyg och tillbehör. Kontrollera om det finns felinriktning erler bindning av rörliga delar, brott på delar och andra tillständ som kan påverka strömmen verktygets Funktion. Om det ar skadat,Latch det elverktyg repareras före användning. Många olyckor orsakas av dälligt underhällna elverktyg.
f) Håll skärverktyg vassa och rena. Korrekt underhällna skärverktyg med vassa skäreggar arindre benägnatattbinda och arlättare attkontrollera. g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsforhällandena och det arbete som sca utforas utforde. Användning av elverktyget for andra operationer an de avsedda kanresultera i en farlig situation.
h) Hall handtag och greppytor torra, rena och fria fran olja och fett. Halta handtag och greppytor tillater inte saker hantering och kontroll av verktyget i oväntade situationer.
i) Kontrollera antelet spanningsvolt före användning. Arbetsspanningen ar inte mer'an ±5 %. Om det ar mer än sökommen det att orsaka motorbränning och lackage olyckor.
j) Var uppmärksam på att undvika att vattenkommen in i motorn under konstruktionen.
eller blockera ventilationshålet for att inte minska varmeavledningen
motorns prestanda och orsaka att motorn brinner ner. k) I stålplatskonstruktionen,
var uppmärksam på sakerheten for den nedre
lager av personal och varor, järnbalk och pelare borrning, och uppmärksamma
sakerheten for byggnadens struktur.
L) Vid fjädringsdrift måste sakerhetsbälket vara hårt bundet och magnetiskt borr fixerad for att Förhindra plötsligt strömavbrott eller strömavbrott orsakat av olyckor. M) Klipp inte av natsladden eller byt kontakten själv. Detta kommt att orsaka maskin att brinna ut.

Service

Låt ditt elverktyg servas av en kvalificerad reparator som endast anvander identiska reservdeler. Detta sakerstaller att elverktygets sakerhet upprätthälls.

I vilket fall som helst bör den startasutan belastning.Det ar forbjudet att starta med last for att undvika skador pa maskinen.Var uppmarksam pa stabiliteten hos magnetisk borr vid arbete pa hog hojd,for att forhindra att maskinen faller ner.

Se till att jordkabeln ar tillforlitigt jordad.

Vid forflyttning ske magnetborren lyftas for att forhindra skador pã magnetisk bas.

I underhallet maste du anvanda originaldelar, for att gora maskinen till uppnà basta användningstillstand.

Behçell etiketter och namnskyltar på verktyget. Dessa bär viktig sakerhet information. Om den ar olaslig eller saknas, kontakta VEVOR for en ersätting.

Vibrationssakerhet

Detta verktyg vbrerar under anvandning. Upprepad ellr langvarig exponering for vibrationer kan orsaka tillfellig ell permanent fysisk skada, särskilt pa hander, armar och

axlar. För att minska risiken for vibrationsrelaterade skador:

a. Alla som anvander vibrerande verktyg regelbundet aller under en langre period bör Först vara det undersökas av en lakare och sedan gora regelbundna lakarkontroller for att sakerstalla medicinsk problem orsakas inte eller forvarras av användning. Gravida kvinnor uller manniskor som har nedsatt blodcirkulation till handen, tidigare handskador, nervos

systemstörningar, diabetes aller Raynauds sjukdom bör inte använda detta verktyg. Om du känner nagra symptom relaterade till vibrationer (som stickningar, domningar och vitt eller blå fingrar), sök likare sä snart som möjigt. b. Rök inte under användning. Nikotin minskar blodtillförseln till handerna och fingrar, vilket ökar risken für vibrationsrelaterade skador. c.

Använd lämpiga handskar für att minska vibrationseffekterna på användningen.

d. Använd verktyg med lagst vibration nar det finns ett val.

e. Inkludera vibrationsfria perioder varje arbetsdag.

f. Ta tag i verktyget sä latt som möjligt (medan du fortfarande har saker kontroll over det). Låt verktyget gora jobbet.

g. För att minska vibrationer, underhalb verktyget enlicht beskrivningen ienna handbok. Om nagon onormala vibrationer uppstár, sluta anvanda omedelbart.

Sakerhet vid jordning

FÖR ATT FÖRHINDRA ELEKTRISK STÖT OCH DÖDSFALL FRÁN FEL

JORDNING: kontrollera med en behörig elektriker om du ar osäker på om uttaget ar ordentlich jordat. Modificera inte natsladdens kontakt som medfoljer laddaren. Användinte laddaren om natsladden eller kontakten ar skadad. Om skadad,Latchen serviceverkstad reparera den fore användning. Om kontakten inte passar uttag, latchen behörig elektriker installerera ett lampligt uttag.

MODELL OCH PARAMETRAR

Modell	ZT-40HAR
Input	AC 230V 50Hz(EUR/AUS)ŷ AC 120V 60Hz (USA)
Max. Driva	1200W
Hastighet	0-900 r/min (US); 0-800r/min (EUR/AUS)
Magnetisk attraktion	12500N
Max. Ihålig borning	ŷ40 mm (djup: 50 mm)
Twist Drilling	ŷ3-ŷ16 mm (djup: 100 mm)
Resa	160 mm
Säkring	15A
Rotationsriktning	Framåt/bakåt

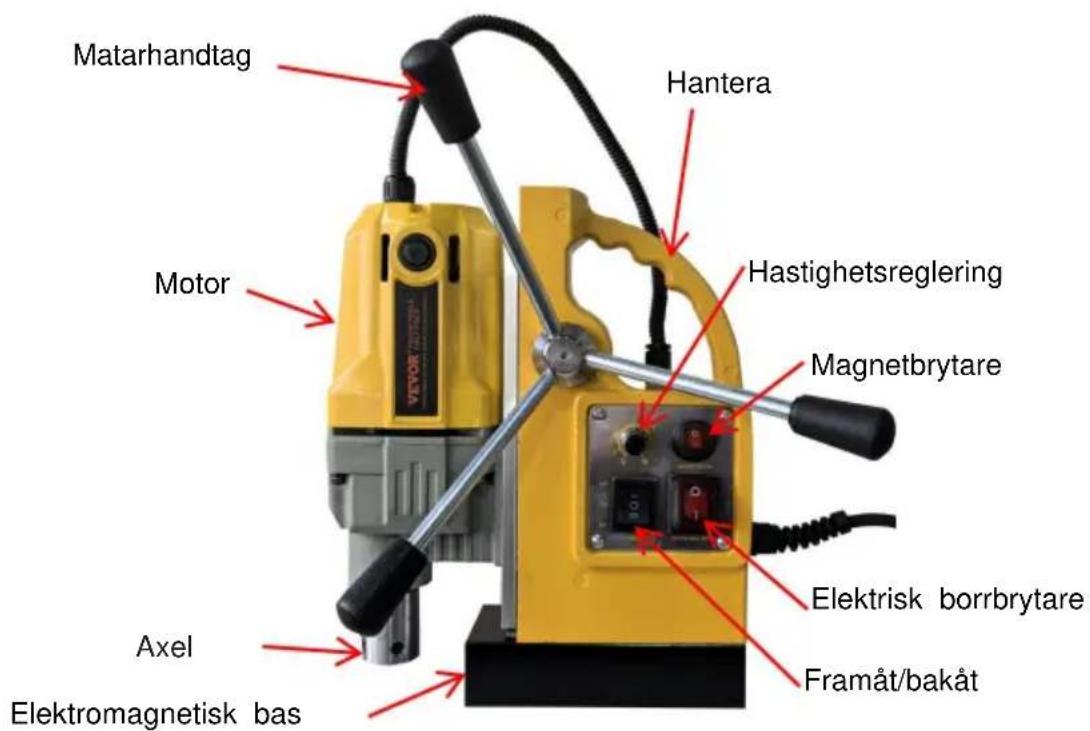

STRUKTURDIAGRAM

OBS! Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkligaprodukten for detaljerad information.

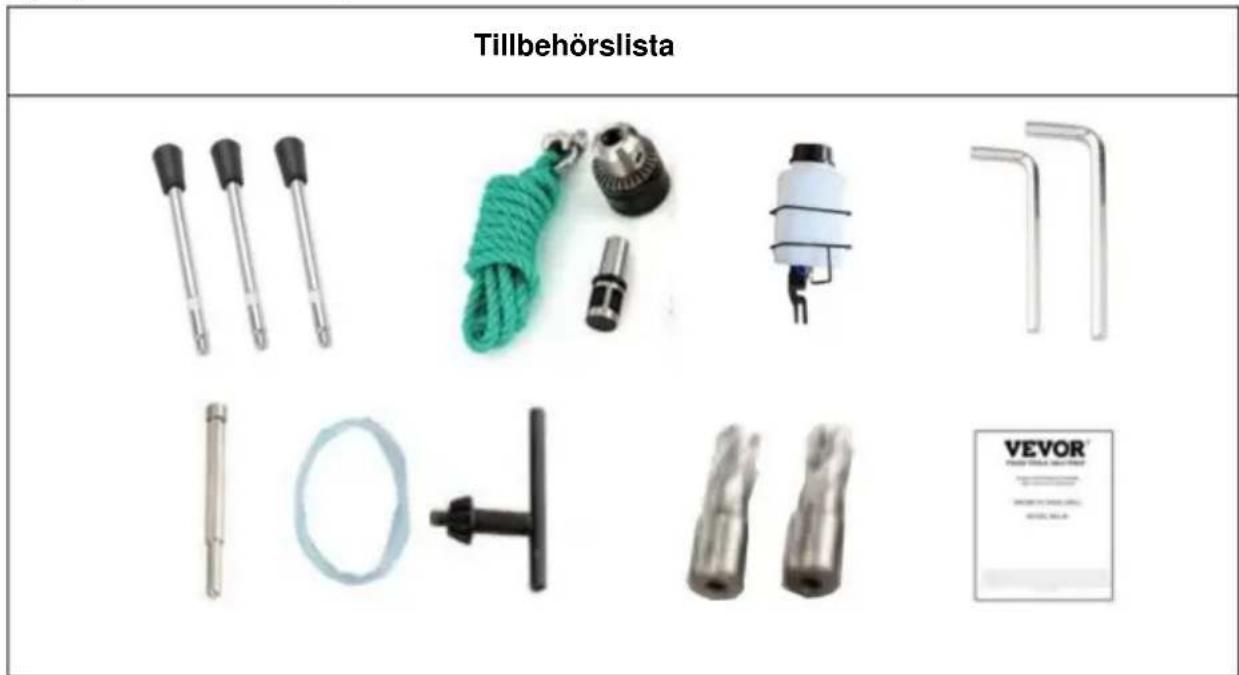

OBS: Borrkronor varierar beroende pa region, se ditt kop.

Borrkronor (2 stycken): 1 / 2^ + 5 / 8^ (USA)

Borrkronor (2 stycken): 12mm + 16mm (EUR/AUS)

DRIFTORDNING

1) Valj att sla pa framat-ller bakatomkopplaren.
2) Slå på MAGNETBRYTARE, strömbrytarindikatorn tänds och magneten börjar fungera.
3) Oppna den ELEKTRISKA BORRBRYTARE, borren har spanningsatts
4) Öppna hastighetsomkopplaren for att justera hastigheten på borren.

WARNING: När du behöver växla framåt/bakåt måste du

vanta tills motorspindeln slutar rotera innan du anvander den!

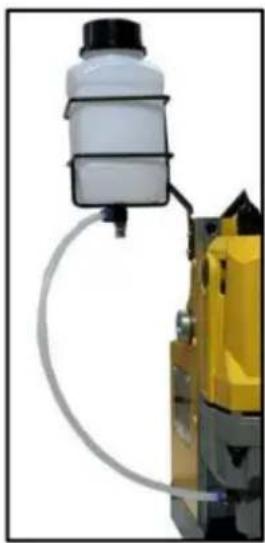

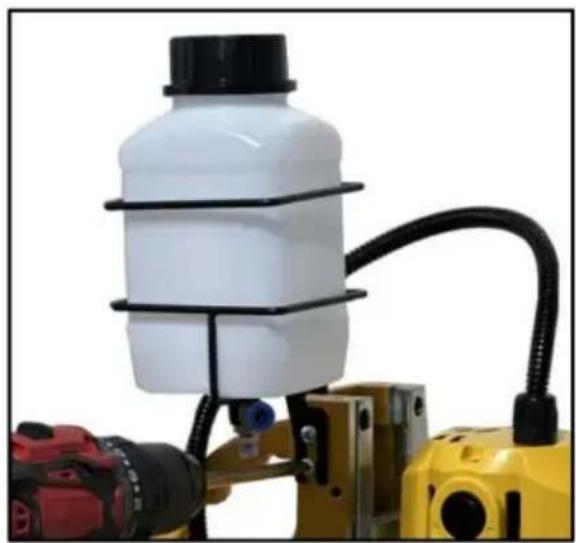

INSTALLATION AV KYLVÄTSKELTANK

Installera kylvatsketanken enligt bilden oven.

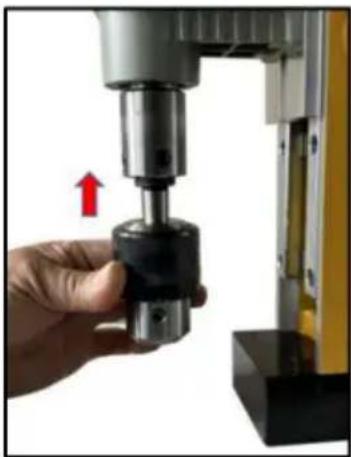

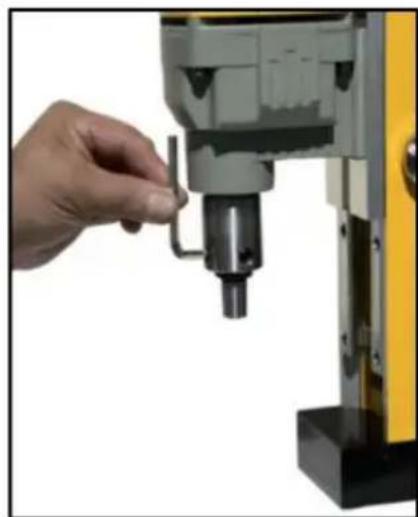

INSTALLATION AV SPIRELBOR

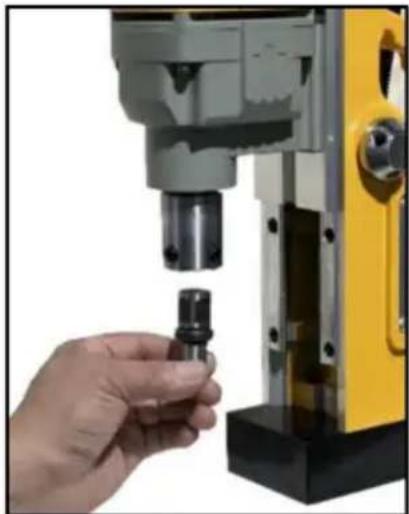

1. Satt in spindeln i spindeln och sakra den genom att fasta stallskruvarna och dra at dem med M5 insexyckeln.

1. Skjut chucken på axeln tills den lases på plats.

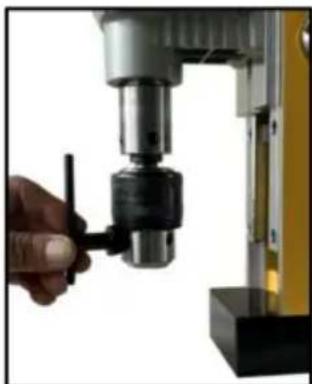

1. Lossa chuckens käftar genom att För a in chucknyckeln i nagot av halen pa chucken och vrida den moturs.

1. Montera din spiralborr (ingår ej) i chucken och vrid chucknyckeln medurs tills biten lases på plats.

WARNING: Ta ALLTID bort justeringsnycklar före användning.

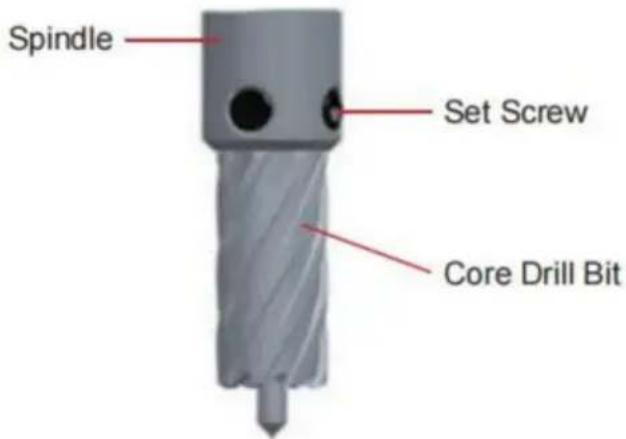

INSTALLATION AV RING-/KÄRNBORR

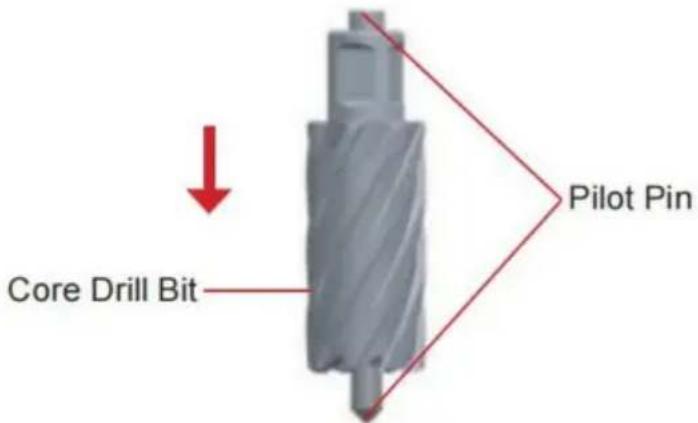

1. Satt in styrstiftet i det oversta hålet på din kärnborrkrona (ingår ej).

1. Montera bitsen på spindeln, LABS den på plats genom att fasta ställskruvarna och dra at dem med M5 insexnyckeln.

WARNING: Ta ALLTID bort justeringsnycklar fore användning.

TIPS FÖR BORRNING

1. Lokalisera med ett styrstift forst inom mittpositionen markerad aller markor.
2. För att börja borra, måste du trycka på den ringformiga fräsen langsamt, sö att fräsen att röra stålplåten försiktigt. Matningshestigheten bör minskas med 1/3 nar fardigställandet av ett borrat hal är nara.

OBS: Den ringformade fräsen skå alltid vara i kylande tillständ under kapning. Den bösta kylmetoden ar med kylanordning. Flödet av kylvatskan bör inte vara mindre ¬n 47cc/min.

För de material som skapar en stor mängd fint pulver, sāsom gjutjärn och gjuten koppar, kylvatska kan inte användas. Tryckluft kan användas istället für borttagning avSPAN.

1. Var uppmärksam på om chips lindas. Dra ut skäraren och ta bort denspåna För att undvika skärskador på grund av klämning.
2. Om kulan fastnar i det inre hålet, justera bitsbladet genom att knackaskärkropp med en metalloidstäng tills snigeln tapped ar. Använd aldrig HARDa foremål for attknacka på kanternpa tänderna for att forbindra skador på skärpningskanterna.
3. Snigel fastnar på grund av följande:

Rubelfläckar	Lösning
Kanter av tänder matta eller skadade.	Byt ut mot en ny fräs.
Mellanrummet i glidbanan är for stort.	Minska mellanrummet i glidbanan.
Kylning är inte tillräcklig.	Öka flödet av kylvåtska.
Mata für stor eller für här;när boringning genom stålplåtar.	Sakta ner.
Bersåns fjäder bryter.	Byt ut den nya fjädern.

1. För att undvika paverkan av magnetisk sug, rensa bort järnspan och skrapi botten av den magnetiska basen innan du borrar.

FELSÖKNINGSINSTRUKTION

Problem	Resonera	Lösning
Magnetisk hällare har nr sugning.	Dålig brytarkontakt.	Reparationsbrytare.
	Strömmen är avständ.	Reparerar strömmen
	Säkringen har:gatt.	förse.Byt ut säkringen
	Elektromagnet kort kretsar eller brinner ut.	Reparera eller byt ut magnetisk bas.
	Det adsorberas inte på ståldelar.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
Maskinen fungerar inte after att strömmen är på.	Dålig brytarkontakt.	Reparationsbrytare.
	Lös plugg.	Anslutning av ström
	Det gör inte borstenkontakta commutatorn.	förseByt ut borsfen.
Magnetisk sätessugning är svag.	Det adsorberade arbetsstyetcketär für tunn.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
	Liten adsorberbar yta.	Ändra adsorptionen yta eller tillfälligt svetsa den tjocka adsorptionen yta.
Elliptiska här dyker upp i borrhälen.	Vibrationen orsakade fäste für att lossa.	Draaland fästet aftert korrigera vertikaliteten.
	Borren skär bara på en	Omslipning lite.
	Det finns skrapp på adsorptionsyta.	Ta bort röran.

UNDERHÄLL OCH FÜRVARING

OBS: Ta bort kontakten innan unterhäll.

1. After varje användning, rengör botten av den magnetiska satesborren och forvara den ordentigt.
2. Smör banan i tid nar rutschkanan inte ar slät.
3. Kontrollera den elektriska skyddsanordningen regelbundet.
4. Om jordningen ar tillforlitlig.
5. Kontrollera det i tid under regnperioden.
