Producttype	Fotovoltaïsche combinerbox
Merk	Vevor
Model	SP-HL-S252810-15A
Aantal PV-ingangen	6
Maximale ingangsstroom per ingang	15 A
Zekering per ingang	15 A
Aantal uitgangen	1
Maximale uitgangsstroom	90 A
Maximale uitgangsspanning	500 VDC
Uitgangsstroomonderbreker	Ja (63A/125A 2P DC500V)
Overspanningsbeveiliging (SPD)	Ja (SU6-40KA 2P DC500V)
Beschermingsgraad	IP66
Bedrijfstemperatuurbereik	-30 °C tot +60 °C
Koelmodus	Natuurlijke koeling
Ingangsdraaddoorsnede	2,5 mm²
Uitgangsdraaddoorsnede	16 mm²
Behuizingsmateriaal	Waterdicht metaal
Inclusief accessoires	MC4-connectoren (mannelijk en vrouwelijk), kabelwartels PG13.5 en PG9, MC4-gereedschap, wandmontagebeugels
Garantie	1 jaar

Veelgestelde vragen - SP-HL-S252810-15A Vevor

Hoe installeer ik de PV-combinerbox correct?

Bevestig de behuizing aan de muur of op een paneel met behulp van de meegeleverde montagebeugels. Zorg ervoor dat de locatie droog en beschermd tegen weersinvloeden is. Volg de bedradingsinstructies in de handleiding, sluit de ingangen van de zonnepanelen aan op de bijbehorende zekeringen en de uitgang op de omvormer.

Welke veiligheidsmaatregelen moet ik nemen bij het bedraden?

Schakel altijd de stroom uit voordat u werkzaamheden uitvoert. Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen. Zorg ervoor dat de aansluitingen goed vastzitten en dat de polariteit (positief en negatief) wordt gerespecteerd. Raak zekeringen niet aan onder spanning.

Wat te doen als een zekering springt?

Koppel eerst de uitgangsstroomonderbreker los om de stroom uit te schakelen. Identificeer de defecte PV-string en vervang de zekering door een identiek exemplaar (zelfde waarde, 15A voor dit model). Controleer de oorzaak van de fout voordat u de spanning weer inschakelt.

Hoe vervang ik een zekering?

Zorg ervoor dat de uitgangsstroomonderbreker is uitgeschakeld. Draai de dop van de betreffende zekeringhouder los, verwijder de oude zekering en plaats een nieuwe van dezelfde waarde (15A). Draai de dop weer vast. Vervang nooit door een zekering met een andere waarde.

Wat is de functie van de SPD (overspanningsbeveiliging)?

De SPD (Surge Protective Device) beschermt het systeem tegen tijdelijke overspanningen, zoals die veroorzaakt door bliksem. Het leidt de overspanningen naar aarde en beschermt zo de omvormer en andere aangesloten apparatuur.

Hoe reinig en onderhoud ik de behuizing?

Reinig de buitenkant met een droge of licht vochtige doek. Gebruik geen agressieve chemicaliën. Controleer regelmatig de staat van de connectoren, zekeringen en afdichtingen. Zorg ervoor dat de kabelwartels goed zijn aangedraaid.

Kan ik deze behuizing gebruiken met zonnepanelen van verschillend vermogen?

Ja, zolang de maximale stroom per ingang niet hoger is dan 15A en de totale spanning onder 500VDC blijft. Pas het aantal panelen in serie/parallel aan om deze limieten te respecteren.

Hoe sluit ik de MC4-ingangen aan?

De mannelijke (positieve) en vrouwelijke (negatieve) MC4-connectoren zijn voorbedraad. Sluit elk paar zonnepanelen aan met inachtneming van de polariteit: de mannelijke connector sluit aan op de positieve van de PV-string, de vrouwelijke op de negatieve. Gebruik het meegeleverde MC4-gereedschap voor een correcte aansluiting.

Wat te doen als de stroomonderbreker vaak uitschakelt?

Dit kan duiden op overbelasting of kortsluiting. Controleer of de totale uitgangsstroom niet hoger is dan 90A. Inspecteer de bedrading op mogelijke isolatiefouten. Als het probleem aanhoudt, raadpleeg dan een professional.

Is dit product compatibel met alle omvormers?

De behuizing is ontworpen voor gebruik met elke netomvormer die een DC-ingangsspanning tot 500V en een uitgangsstroom tot 90A accepteert. Controleer de specificaties van uw omvormer om compatibiliteit te garanderen.

GEBRUIKSAANWIJZING SP-HL-S252810-15A Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. werking is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewer werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniso apparaten.

Om het product beter te kunnen gebruiken, lees dan de volgende instructies en let op de symbolen:

Deze symbolen duiden op situaties die, bij onjuiste bediening, gevaarlijk kunnen zijn voor de veiligheid van gebruikers of aanzienlijke schade aan de hardware kunnen veroorzaken.

Lees voor gebruik eerst deze handleiding.

Alle handelingen en lijnverbindingen moeten worden uitgevoerd door een professioneel persoon.

WAARSCHUWING!

Let op de veiligheid van uzelf en uw apparatuur.

WAARSCHUWING!

Houd er rekening mee dat de ingang van de fotovoltaïsche array positieve en negatieve polariteit heeft, evenals de totale uitvoer van de positieve en negatieve polariteit.

WAARSCHUWING!

Bij installatie of aansluiting van pv-modules, let op de hoge spanning van de pv-modules en vermijd schokken en gevaar.

WAARSCHUWING!

Zorg ervoor dat de verbindingen correct zijn bevestigd. De gebruiker is verantwoordelijk voor verlies veroorzaakt door onjuiste of onstabiele kabelbedrading; de fabrikant aanvaardt geen enkele verantwoordelijkheid.

Productintroductie

Fotovoltaïsch energieopwekkingssysteem, om de hoeveelheid

fotovoltaïsche modules en omvormers tussen de verbindingskabels te verminderen, gemakkelijk onderhoud, vermindering van het verlies en verbetering van de veiligheid en betrouwbaarheid van het product, vereisen over het algemeen dat er tussen de fotovoltaïsche modules en de omvormer een samenvloeiingsapparaat wordt toegevoegd.

Naast de functie van een PV-bus buiten, moet een fotovoltaïsche aansluitdoos ook een stroomonderbreker, overstroombeveiliging, overspanningsbeveiliging, bliksembeveiliging en een reeks perfecte beschermingsfuncties hebben.

Dit bedrijf produceert de fotovoltaïsche aansluitdoos met de hierboven genoemde verschillende functionele vereisten en een fotovoltaïsch (PV) net, van een netwerktype omvormer die het gebruik ondersteunt en een complete set van fotovoltaïsche stroomopwekkingssystemen kan vormen. Selecteer een fotovoltaïsche aansluitdoos, de gebruiker kan op basis van het ingangsspanningsbereik van de back-endomvormer, het uitgangsvermogen, een bepaald aantal specificaties van dezelfde PV-moduleserie, parallelle samenstelling van de PV-moduleserie coördinaattoegang tot de fotovoltaïsche aansluitdoos (zie Afbeelding 1) bus, en vervolgens na de besturing van de stroomonderbreker en de bescherming van het bliksemafleiderapparaat na de uitgang voor gebruik op niveauomvormer.

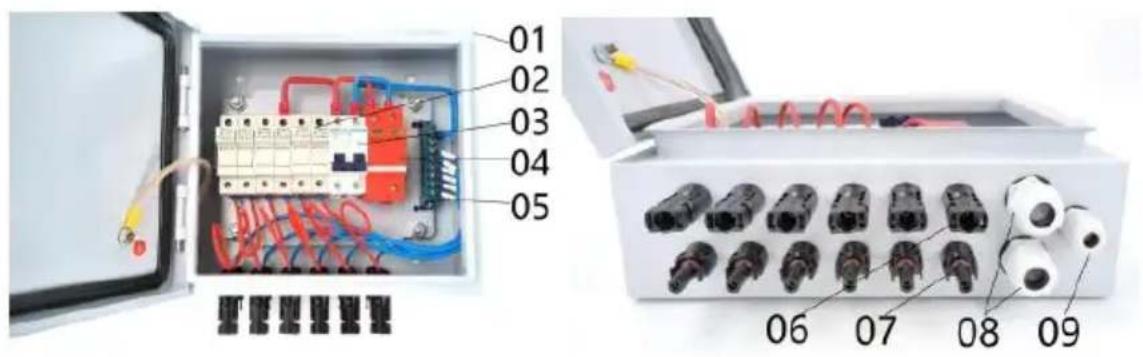

Figuur 2 toont de bijbehorende onderdelen en hun specificaties.

Figuur 1

Figuur 2

01---Waterdichte metalen doos

02---4st/6st DC500V zekeringhouder met 10/15A zekering

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Neutrale balk

06---4st/6st Zonne-vrouwelijke connector

07---4st/6st Zonne-mannelijke connector

08---2 stuks Uitgang PG16 Kabelwartel

09---Aarding PG9 Kabelwartel

Productiespecificatie

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-array-invoernummers	4	6	6
Maximale stroom van een enkele PV-array	15A	10A	15A
Enkele PV-array-zekering	15A	10A	15A
Enkele PV-array-draadmaat	2,5mm2
Uitvoernummers	1
Maximale uitgangsstroom	60A	60 Een	90A
Uitgangsdraadmaat	10mm2	10mm2	16mm2
Maximale uitgangsspanning	500 V DC
DC-uitgangsstroomonderbreker	Ja
Beschermingsniveau	IP-adres 6 6
Temperatuurbereik	- 30°C ~ +60°C
Koelende manier	Natuurlijk koeling
SPD-beveiliging	Ja
Afmeting aardingsdraad	≥ 2,5mm2

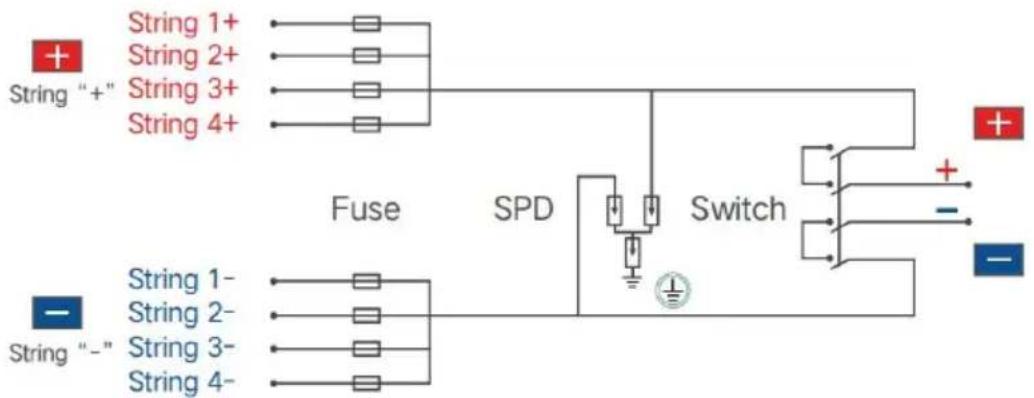

SP-HL-S252310-15A Bedradingsschema van de PV-combinerbox met 4 ingangen en 1 uitgang als volgt:

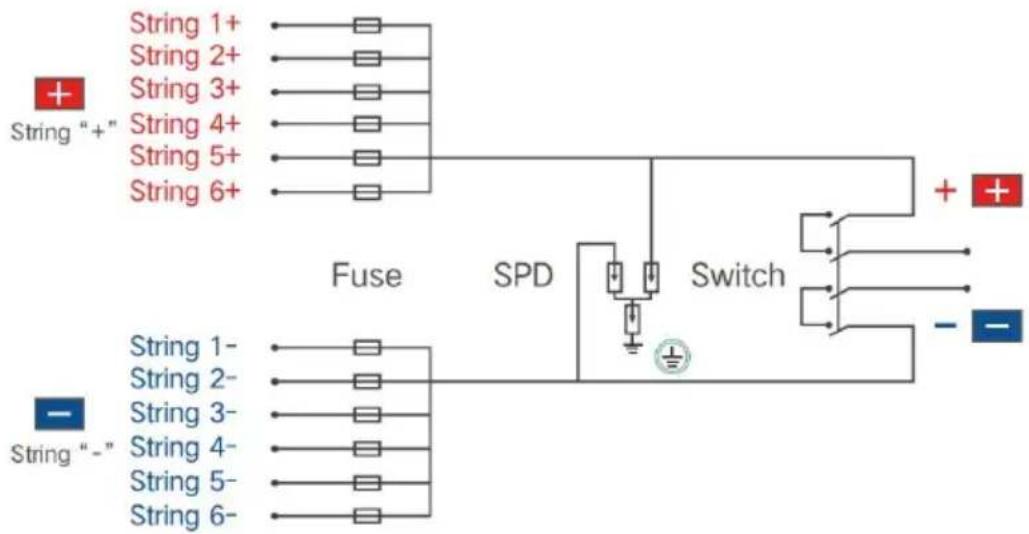

SP-HL-S252810-10A en SP-HL-S252810-15A Bedradingsschema van de PV-combinerbox met 6 ingangen en 1 uitgang als volgt:

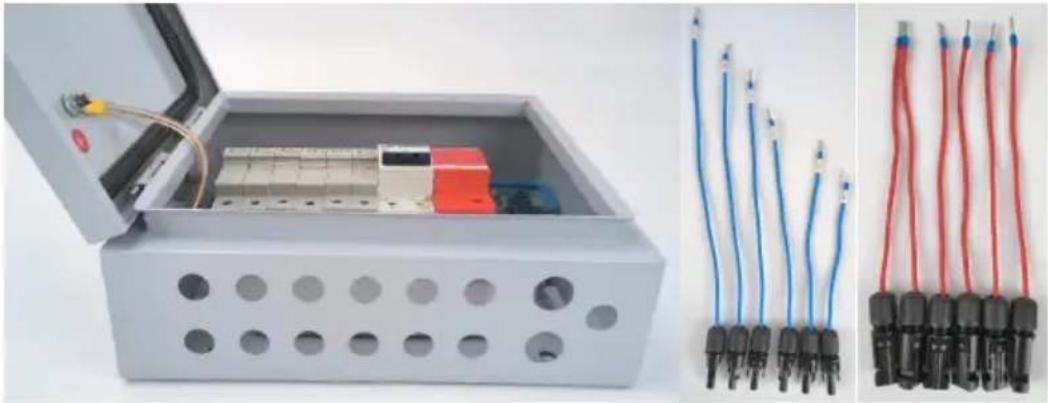

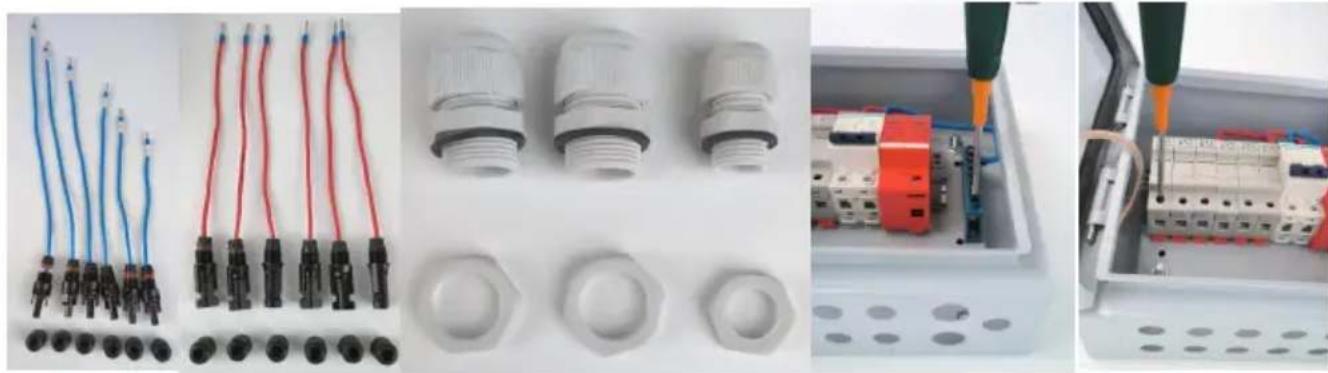

1. Lijst met accessoires:

(49) half afgewerkte PV-combinerbox --- 1 stuk; (50) Ingang - MC4 mannelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft een andere lengte, er zit een nummerlabel op elke kabel, let op onderscheid te maken. (51) Ingang+ MC4 vrouwelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft dezelfde lengte. (52) Uitgang+ PG13.5 kabelwartel -- 1 stuk; (53) Uitgang - PG13.5 kabelwartel - 1 stuk; (54) Aardingskabelwartel PG9 -- 1 stuk; (55) MC4-gereedschap --- 1 stuk; (56) Wandmontagebeugels in zak --- 1 set;

1. Voorbereidende werkzaamheden

(31) Losse invoer - MC4 vrouwelijke connector 's montagemoer; (32) Losse montagemoer van de Input+ MC4 vrouwelijke connector; (33) Losse 3 stuks kabelwartels ' montagemoer; (34) van het aansluitblok, zorg ervoor dat het volgende bedradingsproces eenvoudig te repareren is; (35) Losse zekeringhouders ' ingang bevestigingsschroeven, zorg ervoor

dat het volgende bedradingsproces gemakkelijk te repareren is;

33. Bedrading Ingang - MC4 mannelijke connector met kabel

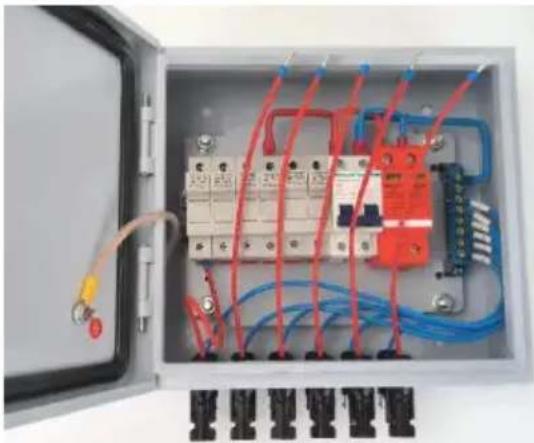

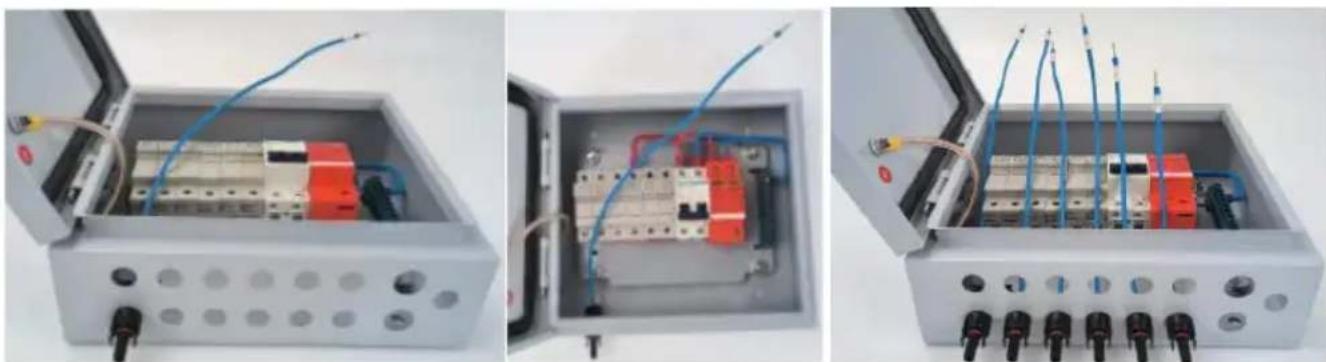

(25) Monteer kabel nr. 1 op de positie die in afbeelding 8 wordt getoond, bevestig een moer; (26) Monteer de overige kabels op de positie die op afbeelding 9 is aangegeven en zet ze vast met een moer. De kabelnummers van links naar rechts zijn: nr. 1 - nr. 6;

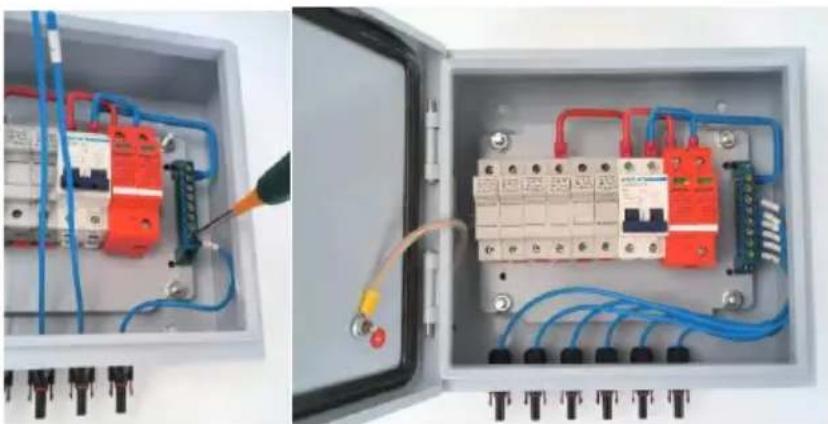

(27) Bedrading nr. 6 kabel met aansluitblok positie nr. 1; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in de volgende afbeelding.

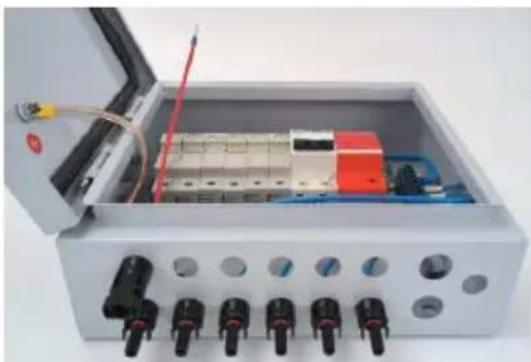

34. Bedrading Input+ MC4 vrouwelijke connector met kabel (25) Monteer kabel nr. 1 op de in afbeelding 12 getoonde positie, vastzetten met moer; (26) Monteer de overige kabels op de positie die op afbeelding 13 is aangegeven en zet ze vast met een moer.

(27) Bedrading kabel nr. 1 met zekeringhouder nr. 1, bevestig de schroef van de zekeringhouder; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in de volgende afbeelding.

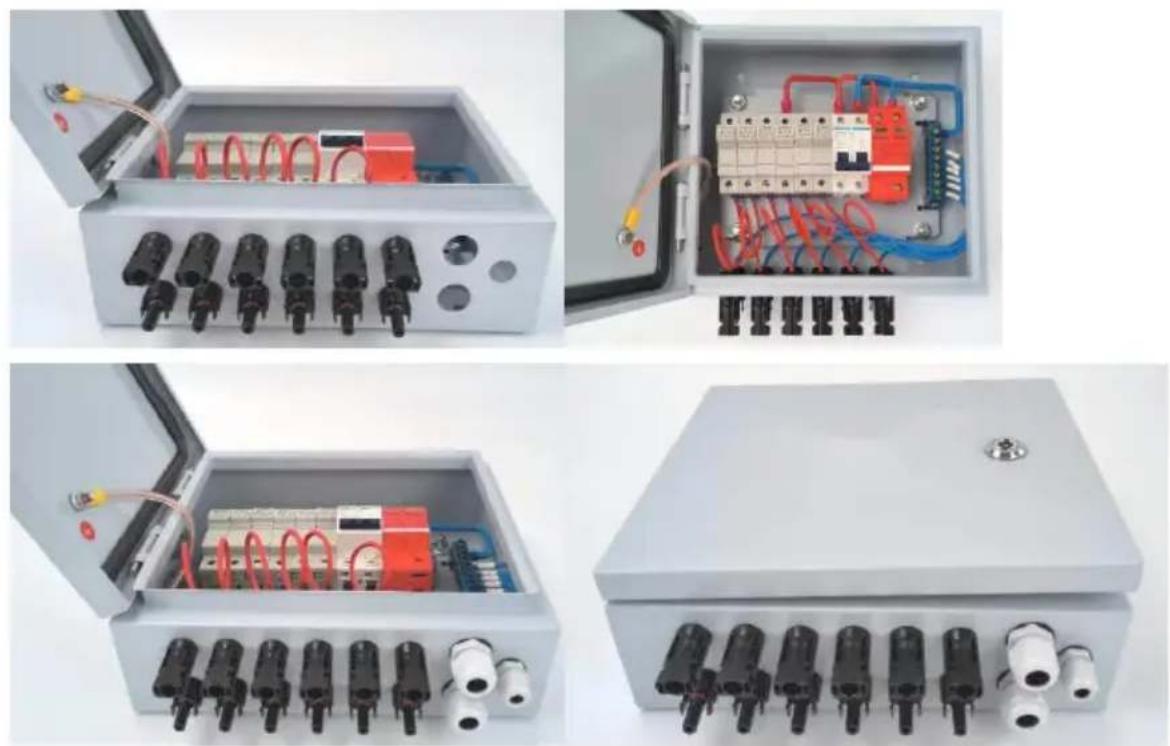

(25) Montage van 2 stuks PG13.5 kabelwartels op 2 gemarkeerde posities; (26) Montage van 1 PG9 kabelwartel op de gemarkeerde positie, de uiteindelijke status is zoals op de afbeelding te zien is.

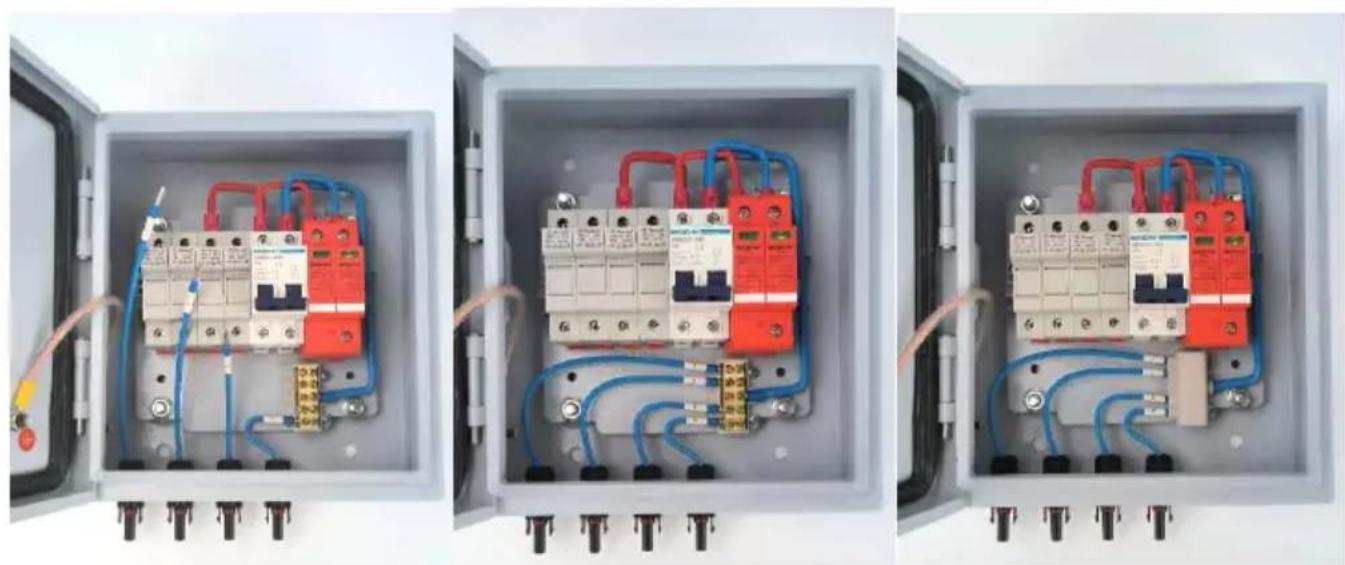

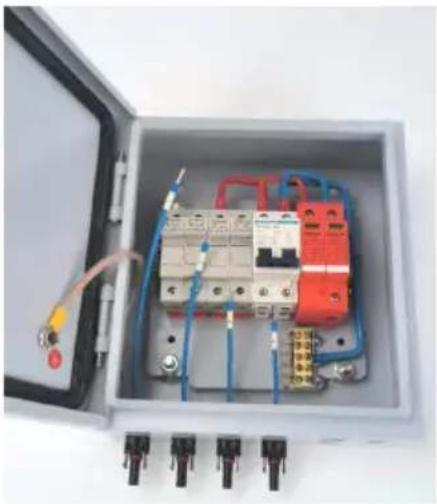

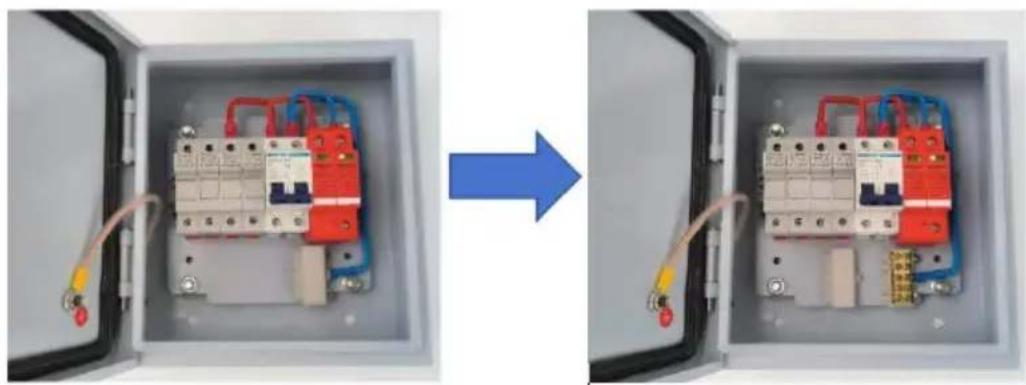

Tips: voor een 4-weg PV-combinerbox zijn hier enkele verschillende stappen voor het bedraden van de invoer - MC4 mannelijke connector kabel vergeleken met de 6-weg PV-combinerbox. De rest van het product blijft hetzelfde.

(7) van het aansluitblok als volgt:

(2) Monteer 4 stuks Input-MC4 mannelijke connector met kabel en borgmoer zoals hierboven beschreven;

(27) Bedrading nr. 4 kabel met aansluitblok positie nr. 1; (28) Sluit de rest van de kabels aan volgens het (3) proces, stap voor stap. Sluit het deksel van het aansluitblok. De uiteindelijke status is als volgt:

Installatie: Met bijpassende schroeven worden 4 bevestigingsgespen op de 4 gaten aan de achterkant van de doos bevestigd. Gebruikers kunnen de juiste positie selecteren om de combinerbox op de muur of het paneel te monteren.

Snel verbinding

(19) Om de verbindingssnelheid en het gemak te verbeteren, gebruik een sleutel om de deur van de combinerbox te openen. De ingangsdraad van de fotovoltaïsche array wordt aangesloten op de overeenkomstige terminal.

Let op de polariteit van de fotovoltaïsche array-ingangslijn: positief en negatief correct verbinden.

(20) De combinerbox is een onafhankelijke set van fotovoltaïsche array-ingang/uitgang ontwerp. Door een redelijke fotovoltaïsche array-ingangsverbinding zal de uitgangsstroom één manier zijn, overeenkomend met de ene manier onafhankelijke ingangsregelaar die wordt gebruikt.

(21) Wanneer gebruikers het systeem aansluiten, zorg er dan voor dat alle lijnen en apparatuur betrouwbaar zijn.

Overstroombeveiliging

Wanneer de PV-module-ingangsstroom te groot is, zal de zekering onderbreken ter bescherming. Bovendien kan een miniatuurstroomonderbreker ook voorkomen dat de systeemstroom te groot wordt en heeft deze overstroombeveiligingsfunctie.

Het is strikt verboden om onder spanning de zekering aan te raken. Voor inspectie of vervanging is het vereist om de gelijkstroomonderbreker uit te schakelen. De zekering moet worden vervangen door het originele model van dezelfde grootte.

Wanneer de PV-module-ingangsspanning hoog is, zal de miniatuurstroomonderbreker automatisch loskoppelen, met overspanningsbeveiligingsfunctie.

Bijlage

Kwaliteitsborging

De kwaliteitsborgingsperiode van dit product bedraagt 1 jaar, tenzij anders bepaald in de contractperiode van het contract.

Bewijs

Producten in de kwaliteitsborgingsperiode vereisen dat klanten bij aankoop de factuur en de datum tonen. Tegelijkertijd moet het product van het handelsmerk duidelijk zichtbaar zijn, anders heeft het bedrijf het recht om geen kwaliteitsborging te verlenen.

In de volgende situatie heeft dit bedrijf het recht om geen kwaliteitsborging uit te voeren:

1. Door de mens veroorzaakte schade aan de apparatuur
2. Verkeerde installatie en gebruik
3. Bij gebruik van de maximale limietparameters die verder gaan dan de apparatuurvereisten;
4. Abnormale schade door de natuurlijke omgeving;
5. Verder zijn er in deze handleiding zeer slechte gebruiksomstandigheden opgenomen;
6. Buiten de relevante internationale normen die zijn gespecificeerd in installatie en gebruik van het bereik.
