Produkttyp	Solkombinationslåda
Märke	Vevor
Modell	SP-HL-S252810-15A
Antal PV-ingångar	6
Maximal ström per ingång	15 A
Säkring per ingång	15 A
Antal utgångar	1
Maximal utgångsström	90 A
Maximal utspänning	500 VCC
Utgångsbrytare	Ja (63A/125A 2P DC500V)
Överspänningsskydd (SPD)	Ja (SU6-40KA 2P DC500V)
Skyddsklass	IP66
Driftstemperaturområde	-30 °C till +60 °C
Kylmetod	Naturlig kylning
Ingångskabelarea	2,5 mm²
Utgångskabelarea	16 mm²
Kapslingsmaterial	Tätt metall
Ingående tillbehör	MC4-kontakter (honor och hanar), PG13.5 och PG9 kabelgenomföringar, MC4-verktyg, väggmonteringsfästen
Garanti	1 år

Vanliga frågor - SP-HL-S252810-15A Vevor

Hur installerar jag solkombinationslådan korrekt?

Montera lådan på väggen eller en panel med hjälp av de medföljande monteringsfästena. Se till att platsen är torr och skyddad från väder och vind. Följ kabeldragningsanvisningarna i manualen, anslut solpanelernas ingångar till motsvarande säkringar och utgången till växelriktaren.

Vilka säkerhetsåtgärder ska jag vidta vid kabeldragning?

Stäng alltid av strömmen före ingrepp. Använd isolerade verktyg och bär personlig skyddsutrustning. Se till att anslutningarna är ordentligt åtdragna och att polariteten är korrekt (positiv och negativ). Hantera inte säkringar under spänning.

Vad gör jag om en säkring går?

Koppla först bort utgångsbrytaren för att bryta strömmen. Identifiera den felaktiga PV-strängen och byt säkringen mot en identisk modell (samma märkström, 15A för denna modell). Kontrollera orsaken till felet innan du slår på strömmen igen.

Hur byter jag en säkring?

Se till att utgångsbrytaren är avstängd. Skruva av locket på den aktuella säkringshållaren, ta bort den gamla säkringen och sätt i en ny av samma märkström (15A). Skruva tillbaka locket. Byt aldrig till en säkring med annat värde.

Vad är funktionen hos SPD (överspänningsskydd)?

SPD (överspänningsskydd) skyddar systemet mot transienta överspänningar, som de som orsakas av blixtnedslag. Den leder överspänningar till jord och skyddar därmed växelriktaren och annan ansluten utrustning.

Hur rengör och underhåller jag lådan?

Rengör utsidan med en torr eller lätt fuktad trasa. Använd inte starka kemikalier. Kontrollera regelbundet kontakternas, säkringarnas och tätningarnas skick. Se till att kabelgenomföringarna är ordentligt åtdragna.

Kan jag använda denna låda med solpaneler av olika effekt?

Ja, så länge den maximala strömmen per ingång inte överstiger 15A och den totala spänningen förblir under 500 VDC. Anpassa antalet paneler i serie/parallell för att hålla sig inom dessa gränser.

Hur ansluter jag MC4-ingångarna?

MC4-kontakterna hanar (positiv) och honor (negativ) är förkablade. Anslut varje par solpaneler med rätt polaritet: hankontakten ansluts till den positiva sidan av PV-strängen, honkontakten till den negativa. Använd det medföljande MC4-verktyget för korrekt åtdragning.

Vad gör jag om brytaren löser ut ofta?

Det kan indikera överbelastning eller kortslutning. Kontrollera att den totala utgångsströmmen inte överstiger 90A. Inspektera kablarna för eventuella isolationsfel. Om problemet kvarstår, kontakta en fackman.

Är denna produkt kompatibel med alla växelriktare?

Lådan är konstruerad för att användas med alla nätväxelriktare som accepterar en DC-ingångsspänning på upp till 500V och en utgångsström på upp till 90A. Kontrollera din växelriktares specifikationer för att säkerställa kompatibilitet.

BRUKSANVISNING SP-HL-S252810-15A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PV KOMBINATORLÅDA

Modell: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar s kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

För bästa användning av produkten, läs följande instruktioner och symboler:

Denna symbol indikerar att informell användning kan vara farlig för användarna eller orsaka betydande skada på hårdvaran.

Installera före användning, läs denna manual.

	VARNING !All drift och linjeanslutning frågar professionell petill drift.
	VARNING !Var uppmärksam på personlig säkerhet och utrustningssäkerhet.
	VARNING!Observera att fotovoltaisk array-ingång av positiv negativ polaritet och den totala utsignalen av de positiva och negativa polariteten.
	VARNING !Installation eller anslutning pv moduler , observer moduler hög spänning , undvika producera chock
	VARNING !Se till att anslutningen av fäste, för användaren använda felaktig eller kabeldragning förlust orsaka instabil, vevor företag inte åtar sig något ansvar.

Produktintroduktion

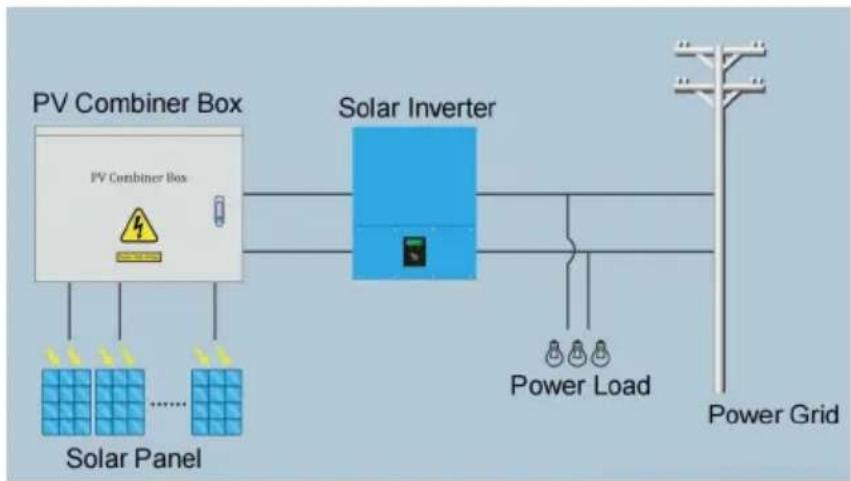

I fotovoltaiska kraftgenereringssystem, för att minska kablarna mellan solcellsmodulen och växelriktaren, underlätta underhåll, minska förluster och förbättra produktens säkerhet och tillförlitlighet, krävs i allmänhet att en sammanflödesanordning läggs till mellan solcellsmodulen och växelriktaren.

Fotovoltaisk kopplingsdosa har förutom funktionen som PV-buss utomhus också strömmotattack, överströmsskydd, överspänningsskydd, åskskydd och en rad perfekta skyddsfunktioner.

Detta företag producerar solcellsboxar med ovanstående olika funktionskrav, och tillsammans med fotovoltaiska (PV) nät, från nätverkstyp växelriktare, kan de användas för att bilda en komplett uppsättning solcellslösningar för kraftgenerering.

Vid val av fotovoltaisk kopplingsbox kan användaren, enligt back-end-växelriktarens inspänningsområde och uteffektstorlek, välja ett visst antal specifikationer för samma PV-modulserie, parallellkoppla PV-modulserien och ansluta till den fotovoltaiska kopplingsdosans (se figur 1) buss, och efter effektbrytarkontroll och åskskyddsanordningsskydd, mata ut för användning av nivåväxelriktare.

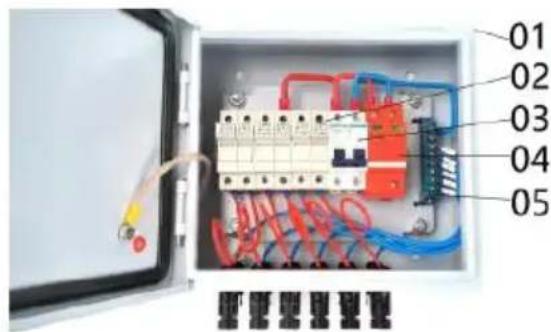

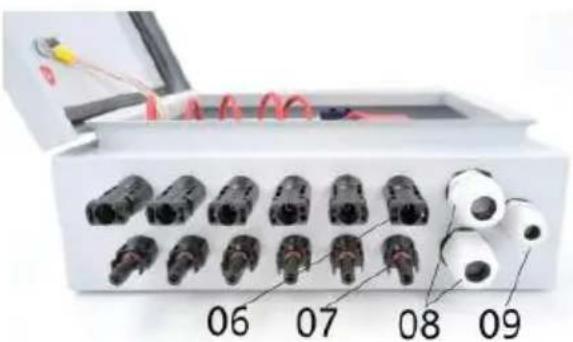

Figur 2 visar relaterade delar och deras specifikationer.

Bild 1

02---4st/6st DC500V Säkringshållare med 10/15A säkring

03--- 63A/ 125A 2P DC500V MCB

04---SU6-40KA 2P DC500V SPD

05---Neutral ledare

06---4st/6st Solar honkontakt

07---4st/6st Solar hankontakt

08---2st Utgång PG16 Kabelgenomföring

09---Jordning PG9 kabelgenomföring

Produktionsspecifikation

Modell	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-matris ingångsnummer	4	6	6
Max enskild PV-matrisströ	15A	10A	15A
Enkel PV-matris säkring	15A	10A	15A
Enkel PV-matris trådstorlek	2,5 mm2
Utdatanummer	1
Max utström	60A	6 0 A	90A
Utgångskabelstorlek	10 mm2	1 0 mm2	1 6 mm2
Max utspänning	500 VDC
DC-utgångsbrytare	ni s
Skyddsnivå	IP 6 6
Temperaturområde	-30 °C ~ +60°C
Svalkande sätt	Naturlig kyl-
SPD-skydd	ni s
Jordtrådsstorlek	≥ 2,5 mm2

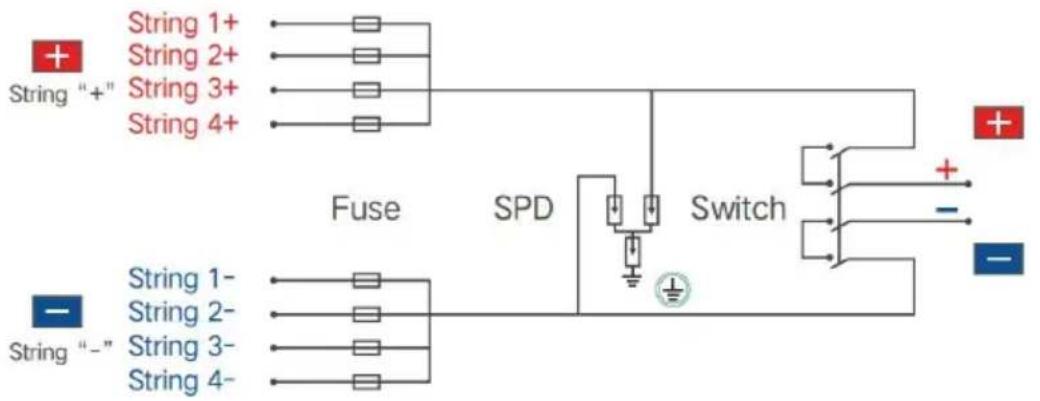

SP-HL-S252310-15A Kopplingsschema för PV-kombinationsbox med 4 ingångar och 1 utgång enligt följande:

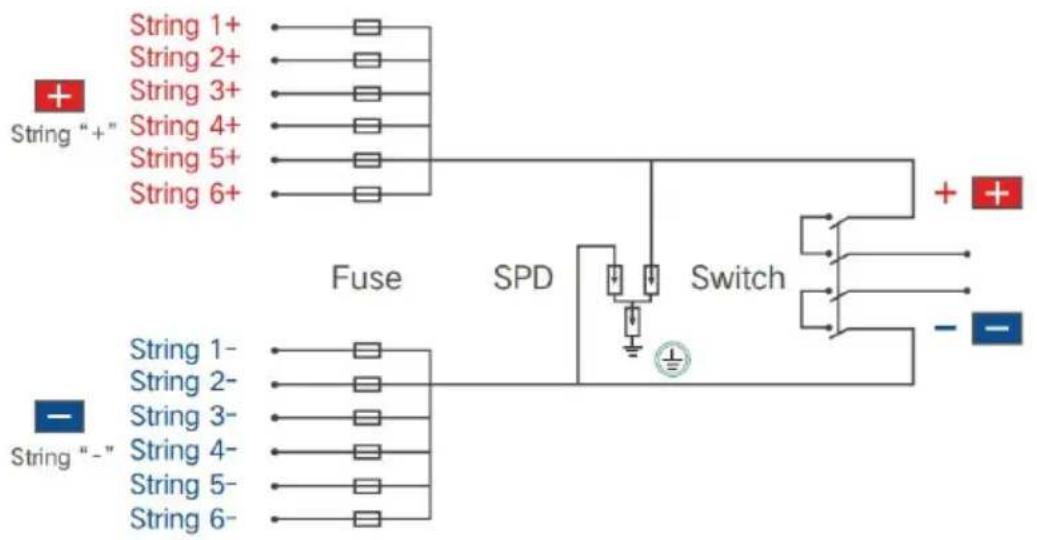

SP-HL-S252810-10A och SP-HL-S252810-15A Kopplingsschema för PV-kombinationsbox med 6 ingångar och 1 utgång enligt följande:

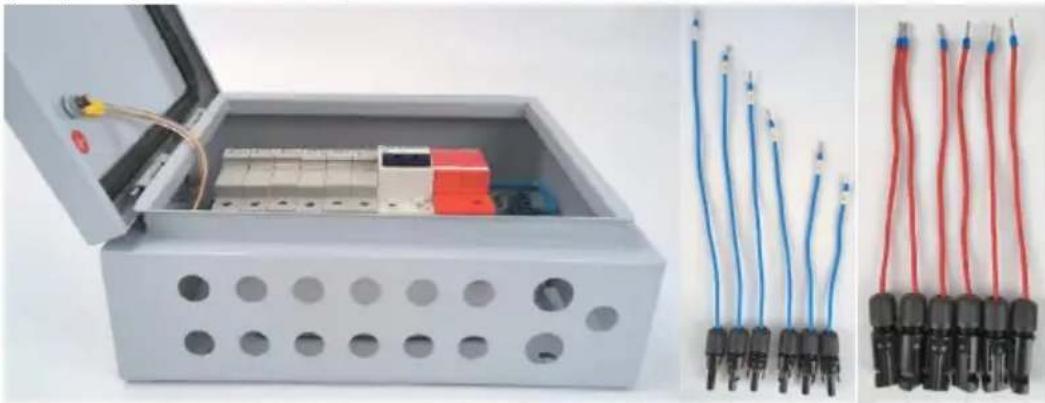

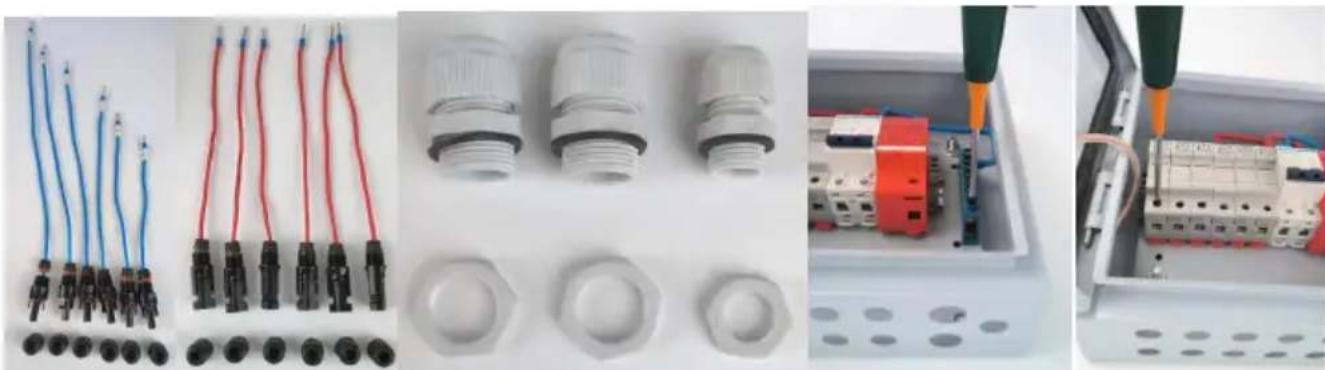

(57) Halvfärdig PV-kombinationslåda --- 1 st; (58) Ingång - MC4-hankontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har olika längd, det finns nummeretikett på varje kabel, notera att särskilja dem.

(59) Ingång + MC4 honkontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har samma längd.

(60) Utgång + PG13.5 kabelgenomföring --- 1 st; (61) Utgång - PG13.5 kabelgenomföring --- 1 st; (62) Jordning PG9 kabelgenomföring --- 1 st;

(63) MC4-verktyg --- 1 st; (64) Väggmonteringsfästen, väska --- 1 set;

(36) Lossa Input- MC4 honkontaktens monteringsmutter; (37) Lossa Input+ MC4 honkontaktens monteringsmutter; (38) Lossa de 3 kabelförskruvningarnas monteringsmuttrar; (39) Lossa kopplingsplintarnas ingångar, se till att följande ledningsprocess är lätt att fixa; (40) Lossa säkringshållarnas ingångsfixskruvar, se till att följande ledningsprocess är lätt att fixa;

38. Kabelingång - MC4 hankontakt med kabel

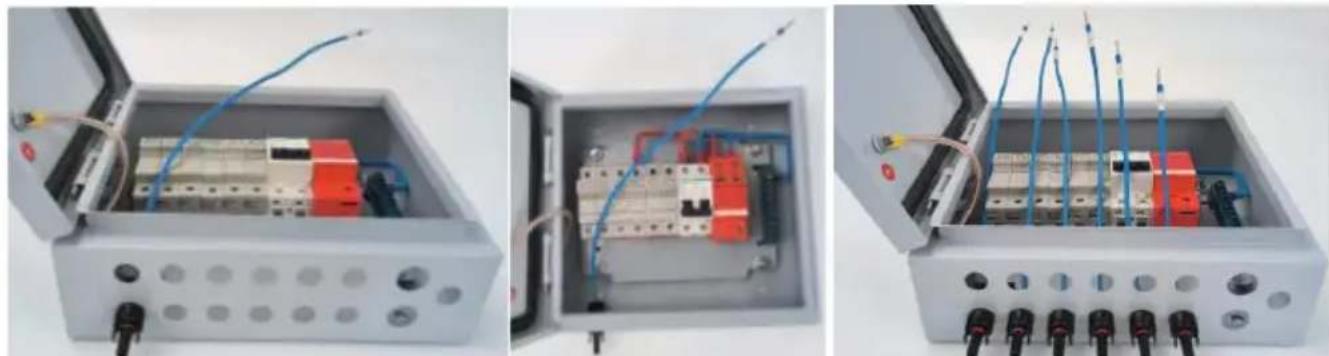

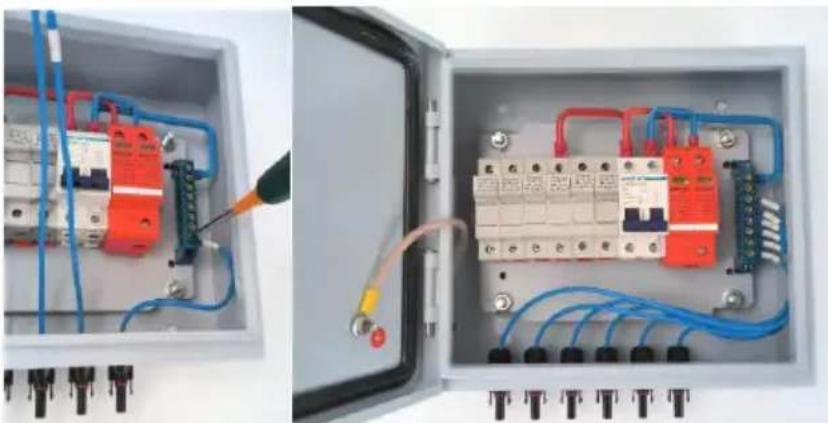

(30) Montering av resten av kablarna på bild 9 visad position, fixera muttern. Kabelnumret från vänster till höger ska vara nr.1-nr.6;

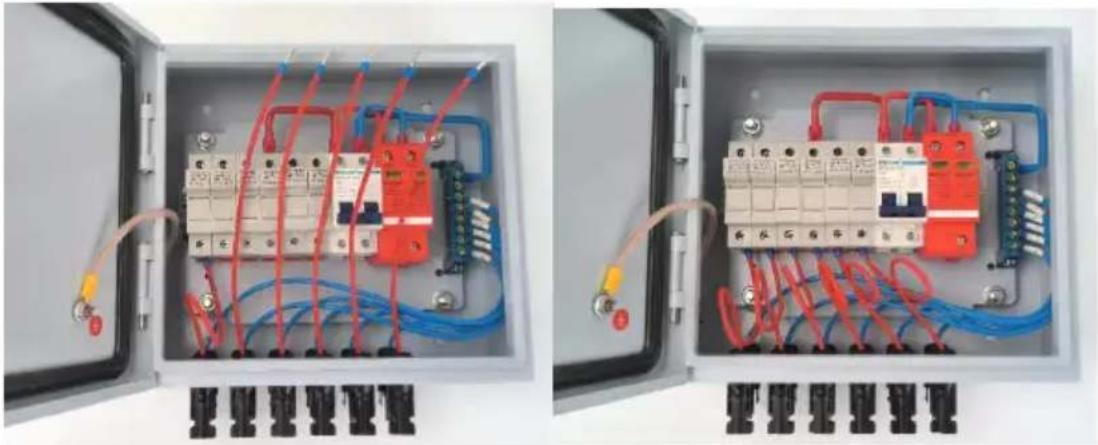

(31) Kabel nr 6 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, slutstatusen enligt följande bild visades.

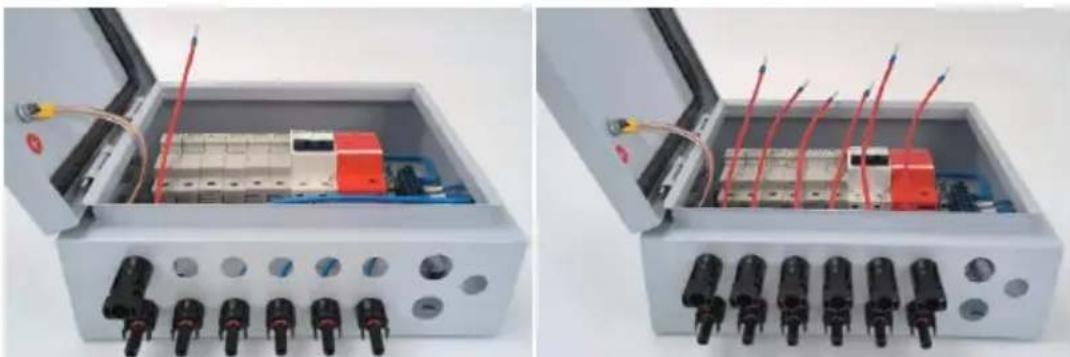

(29) Montera kabel nr 1 på bild 12 visad position, fixera med mutter. (30) Montering av resten av kablarna på bild 13 visad position, fixera muttern.

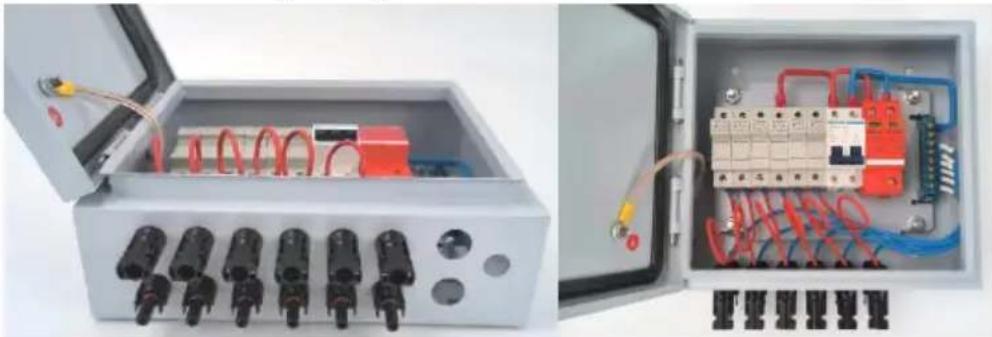

(31) Kabel nr 1 med säkringshållare nr 1, fäst skruven för säkringshållaren. (32) Koppla in resten av kablarna som (3) process steg för steg,

slutstatusen enligt följande bild visades.

1. Montering av utgångskabelförskruvningar och jordningskabelförskruvningar.

(29) Montering av 2 st PG13.5 kabelförskruvningar på markerade 2 positioner; (30) Montering av 1 st PG9 kabelförskruvning på markerad position, slutstatus enligt följande bild visas.

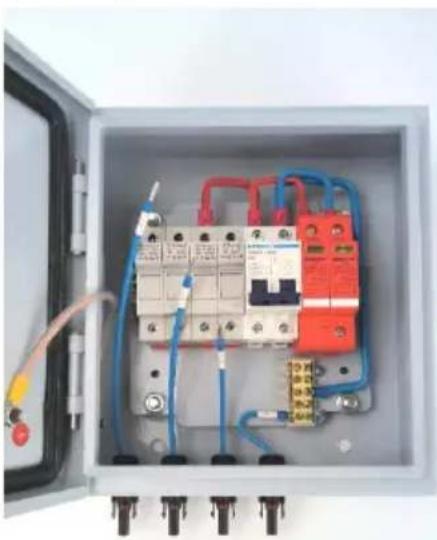

Tips: för 4-vägs PV-kombinationsbox, här har några olika steg för kabeldragning Input-MC4-hankontakt med kabel jämfört med 6-vägs PV-kombinationsbox. Resten av processen behåller samma.

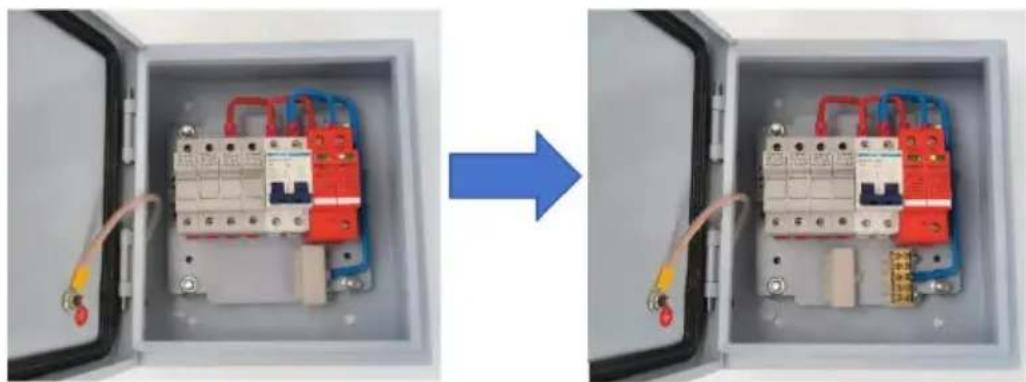

(8) Öppna kopplingsplintens lock enligt följande:

(2) Montering av 4 st Input-MC4 hankontakt med kabel och fixera med mutter på samma sätt som ovanstående process;

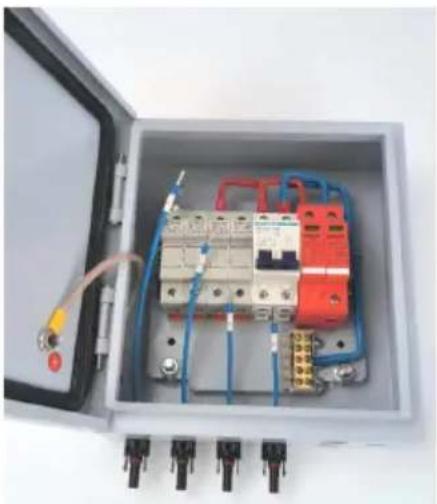

(31) Kabel nr 4 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, stäng plintskyddet, slutstatusen enligt följande visas.

Installation: Använd matchade skruvar för att fixera 4 monteringsspännen i plåtens baksidas 4 hål. Användaren kan välja rätt läge och montera kombinationslådan på väggen eller panelen.

Snabb förbindelse

(22) För att förbättra anslutningens snabbhet och bekvämlighet, använd nyckeln för att öppna dörren till kombinerarboxen. Anslut den fotovoltaiska arrayens ingångskabel till motsvarande terminal. Var uppmärksam på solcellsarrayens ingångsledning och anslutningen av positiv och negativ polaritet.

(23) Kombineraren är en oberoende enhet med design för solcellsarrayens in- och utgång. Genom rimlig anslutning av solcellsarrayens ingång blir produktionen enkelriktad, för att matcha den enkla ingången används en kontroller.

(24) När användaren ansluter systemet, se till att alla kablar och utrustning är pålitliga.

Överströmsskydd

När solcellsmodulens inström är för stor, kommer säkringen att skydda. Dessutom kan dvärgbrytaren också förhindra att systemströmmen blir för stor och har överströmsskyddsfunktion.

Det är strängt förbjudet att arbeta i röriga säkringar. Inspektion eller byte är nödvändig innan säkringen eller DC-strömbrytaren används. Måste bytas ut mot originalmodellen av samma storlek.

Överspänningsskydd

När solcellsmodulens inspänning är hög, kommer miniatyrbrytaren automatiskt att koppla ur och ha överspänningsskyddsfunktion.

Bilaga

Kvalitetssäkring

Denna produkts kvalitetssäkringsperiod är 1 år, om inte annat föreskrivs i avtalet.

Bevis

Produkter inom kvalitetssäkringsperioden kräver att kunder visar faktura och datum vid köp. Samtidigt ska varumärkets produkt vara väl synlig eller ha rätt att inte vara kvalitetssäkrad.

Följande situationer ger detta företag rätt att inte kvalitetssäkra

1. Människoskada på utrustningen 2. Fel installation och användning
2. Vid användning av maxigränsparametrar utöver utrustningskraven;
3. Onormala skador på naturen orsakade;
4. Utöver det som anges i denna manual finns mycket dålig miljödrift;
5. Utöver de relevanta internationella standarder som specificeras vid installation och användning av sortimentet.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730
