SP-HL-S252810-15A - Obudowa elektryczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Skrzynka kombinowana fotowoltaiczna
Marka	Vevor
Model	SP-HL-S252810-15A
Liczba wejść PV	6
Maksymalny prąd na wejście	15 A
Bezpiecznik na wejście	15 A
Liczba wyjść	1
Maksymalny prąd wyjściowy	90 A
Maksymalne napięcie wyjściowe	500 V DC
Wyłącznik wyjścia	Tak (63A/125A 2P DC500V)
Ochrona przepięciowa (SPD)	Tak (SU6-40KA 2P DC500V)
Stopień ochrony	IP66
Zakres temperatury pracy	-30 °C do +60 °C
Sposób chłodzenia	Chłodzenie naturalne
Przekrój przewodu wejściowego	2,5 mm²
Przekrój przewodu wyjściowego	16 mm²
Materiał obudowy	Metal szczelny
Dołączone akcesoria	Złącza MC4 (męskie i żeńskie), dławnice PG13.5 i PG9, narzędzie MC4, uchwyty montażowe ścienne
Gwarancja	1 rok

Często zadawane pytania - SP-HL-S252810-15A Vevor

Jak prawidłowo zainstalować skrzynkę kombinowaną PV?

Przymocuj skrzynkę do ściany lub panelu za pomocą dołączonych uchwytów montażowych. Upewnij się, że miejsce jest suche i chronione przed warunkami atmosferycznymi. Postępuj zgodnie ze wskazówkami dotyczącymi okablowania w instrukcji, podłączając wejścia paneli słonecznych do odpowiednich bezpieczników, a wyjście do falownika.

Jakie środki ostrożności należy zachować podczas okablowania?

Zawsze odłączaj zasilanie przed jakąkolwiek interwencją. Używaj izolowanych narzędzi i noś środki ochrony osobistej. Upewnij się, że połączenia są dobrze dokręcone, a polaryzacja jest zachowana (dodatnia i ujemna). Nie manipuluj bezpiecznikami pod napięciem.

Co zrobić, jeśli przepali się bezpiecznik?

Najpierw odłącz wyłącznik wyjścia, aby odciąć prąd. Zidentyfikuj uszkodzony łańcuch PV i wymień bezpiecznik na identyczny (ten sam prąd znamionowy, 15A dla tego modelu). Sprawdź przyczynę usterki przed ponownym włączeniem zasilania.

Jak wymienić bezpiecznik?

Upewnij się, że wyłącznik wyjścia jest wyłączony. Odkręć pokrywę odpowiedniego uchwytu bezpiecznika, usuń stary bezpiecznik i włóż nowy o tym samym prądzie znamionowym (15A). Dokręć pokrywę. Nigdy nie wymieniaj na bezpiecznik o innej wartości.

Jaka jest funkcja SPD (ogranicznika przepięć)?

SPD (urządzenie ochrony przepięciowej) chroni system przed przejściowymi przepięciami, takimi jak te spowodowane przez piorun. Odprowadza przepięcia do ziemi, chroniąc w ten sposób falownik i inne podłączone urządzenia.

Jak czyścić i konserwować skrzynkę?

Wyczyść zewnętrzną część suchą lub lekko wilgotną szmatką. Nie używaj agresywnych środków chemicznych. Okresowo sprawdzaj stan złączy, bezpieczników i uszczelek. Upewnij się, że dławnice są dobrze dokręcone.

Czy mogę używać tej skrzynki z panelami słonecznymi o różnej mocy?

Tak, pod warunkiem, że maksymalny prąd na wejście nie przekracza 15A, a całkowite napięcie pozostaje poniżej 500 V DC. Dostosuj liczbę paneli w szeregu/równolegle, aby spełnić te ograniczenia.

Jak podłączyć wejścia MC4?

Złącza MC4 męskie (dodatnie) i żeńskie (ujemne) są fabrycznie okablowane. Podłącz każdą parę paneli słonecznych zgodnie z polaryzacją: złącze męskie podłącz do dodatniego bieguna łańcucha PV, żeńskie do ujemnego. Użyj dołączonego narzędzia MC4 do prawidłowego dokręcenia.

Co zrobić, jeśli wyłącznik często się wyzwala?

Może to wskazywać na przeciążenie lub zwarcie. Sprawdź, czy całkowity prąd wyjściowy nie przekracza 90A. Sprawdź okablowanie pod kątem ewentualnych uszkodzeń izolacji. Jeśli problem będzie się powtarzał, skonsultuj się z profesjonalistą.

Czy ten produkt jest kompatybilny ze wszystkimi falownikami?

Skrzynka jest przeznaczona do użytku z każdym falownikiem sieciowym, który akceptuje napięcie wejściowe DC do 500V i prąd wyjściowy do 90A. Sprawdź specyfikację swojego falownika, aby zapewnić kompatybilność.

INSTRUKCJA OBSŁUGI SP-HL-S252810-15A Vevor

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support

SKRZYNKA PRZYŁĄCZENIOWA PV

Model: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FC0 działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i urządzenie musi akceptować wszelkie odbierane zakłócen w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

Aby lepiej wykorzystać produkt, przeczytaj poniższe instrukcje symboli:

Ten symbol identyfikacyjny nieformalnego działania może stwarzać zagrożenie dla bezpieczeństwa użytkowników lub spowodować poważne uszkodzenia sprzętu.

Przed przystąpieniem do instalacji prosimy o zapoznanie się z niniejszą instrukcją.

	UWAGA !Wszystkie czynności związane z obsługą i podłączaniem linii wymagają zaangażowania profesjonalisty.
	UWAGA !Prosimy o zwrócenie uwagi na bezpieczeństwo osobiste i sprzętowe.
	OSTRZEŻENIE!Należy pamiętać, że wejście układu fotowoltaiczne wartości dodatniej i biegunowość ujemna i całkow wynik biegunowości dodatniej i ujemnej.
	UWAGA !Instalacja Lub połączenie pv moduły , proszę zw uwagę PV moduły wysoki napięcie , unikać wyw szok zagrożenie .
	UWAGA !Upewnij się, że połączenie mocujące jest prawidł Użytkownik użyje niewłaściwego okablowania lub straty spowodowane niestabilnością, firma Vevor ponosi żadnej odpowiedzialności.

Wprowadzenie do produktu

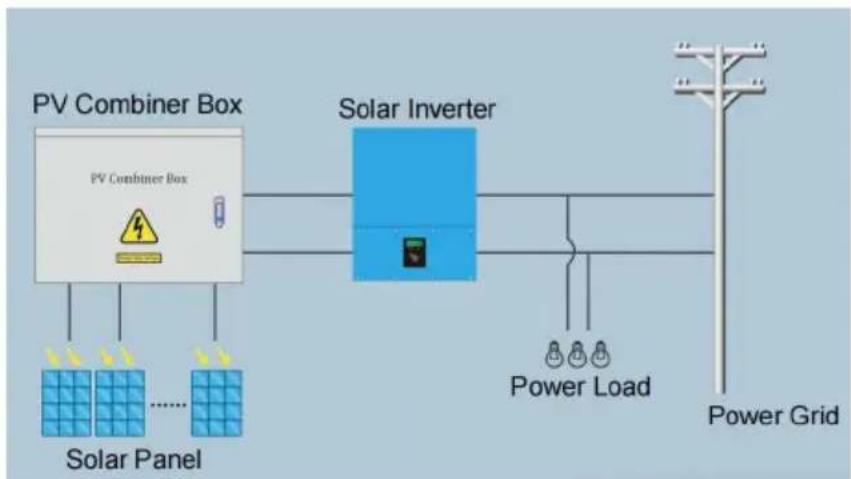

System wytwarzania energii fotowoltaicznej. Aby zredukować liczbę modułów fotowoltaicznych i falowników pomiędzy kablami połączeniowymi, ułatwić konserwację, zmniejszyć straty i poprawić bezpieczeństwo oraz niezawodność produktu, zazwyczaj wymaga się, aby moduły fotowoltaiczne i falownik zostały dodane pomiędzy urządzenia łączące.

Skrzynka przyłączeniowa instalacji fotowoltaicznej oprócz funkcji zewnętrznej magistrali PV powinna także posiadać zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe, zabezpieczenie odgromowe i szereg innych doskonałych funkcji ochronnych.

Firma ta produkuje skrzynki przyłączeniowe do instalacji fotowoltaicznych, które spełniają wszystkie wymienione powyżej wymagania funkcjonalne. Sieć fotowoltaiczna (PV) z inwerterem sieciowym obsługującym tę technologię może stanowić kompletny zestaw rozwiązań systemów wytwarzania energii fotowoltaicznej.

Wybierając skrzynkę przyłączeniową fotowoltaiczną, użytkownik może zgodnie z zakresem napięcia wejściowego falownika, rozmiarem mocy wyjściowej, pewną liczbą specyfikacji tej samej serii modułów fotowoltaicznych, równoległą kompozycją szeregu modułów fotowoltaicznych, koordynować dostęp do magistrali skrzynki przyłączeniowej fotowoltaicznej (patrz rysunek 1), a następnie po sterowaniu wyłącznikiem i ochronie urządzenia odgromowego po wyjściu w celu wykorzystania falownika.

Rysunek 2 przedstawia powiązane części i ich specyfikację.

Rysunek 1

Rysunek 2

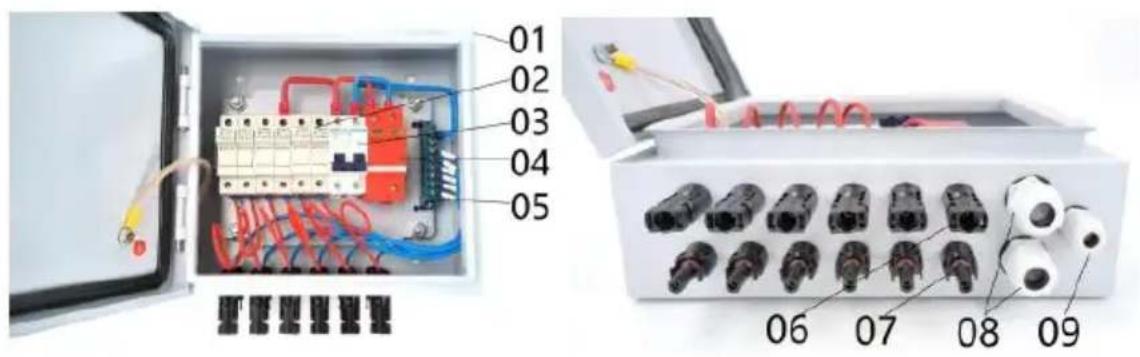

01---Wodoodporne pudełko metalowe

02---4 szt./6 szt. Uchwyt bezpiecznika DC500V z bezpiecznikiem 10/15/

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Pasek neutralny

06---4 szt./6 szt. Złącze żeńskie do ogniw słonecznych

07---4 szt./6 szt. Złącze męskie do ogniw słonecznych

08---2 szt. Wyjście PG16 Dławik kablowy

09---Uziemienie PG9 Dławik kablowy

Specyfikacja produkcji

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
Numery wejściowe układu fotowoltaicznego	4	6	6
Maksymalny prąd pojedynczego zespołu fotowoltaicznego	15A	10A	15A
Pojedynczy bezpiecznik układu fotowoltaicznego	15A	10A	15A
Rozmiar przewodu pojedynczego zespołu PV	2,5 mm2
Liczby wyjściowe	1
Maksymalny prąd wyjściow	60A	60A	90A
Rozmiar przewodu wyjściowego	10mm2	1 0 mm2	1 6mm2
Maksymalne napięcie wyjściowe	500 V prądu stałego
Wyłącznik obwodu wyjściowego DC	Tak
Poziom ochrony	IP66
Zakres temperatur	-30 °C~+60°C
Chłodzący sposób	Naturalny chłodzenie
Ochrona SPD	Tak
Rozmiar przewodu uziemiającego	≥ 2,5 mm2

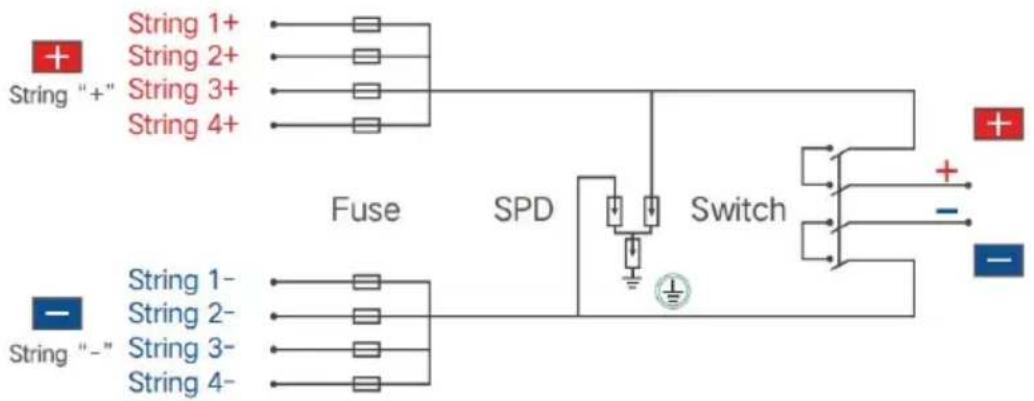

SP-HL-S252310-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 4 wejściami i 1 wyjściem wygląda następująco:

SP-HL-S252810-10A i SP-HL-S252810-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 6 wejściami i 1 wyjściem wygląda następująco:

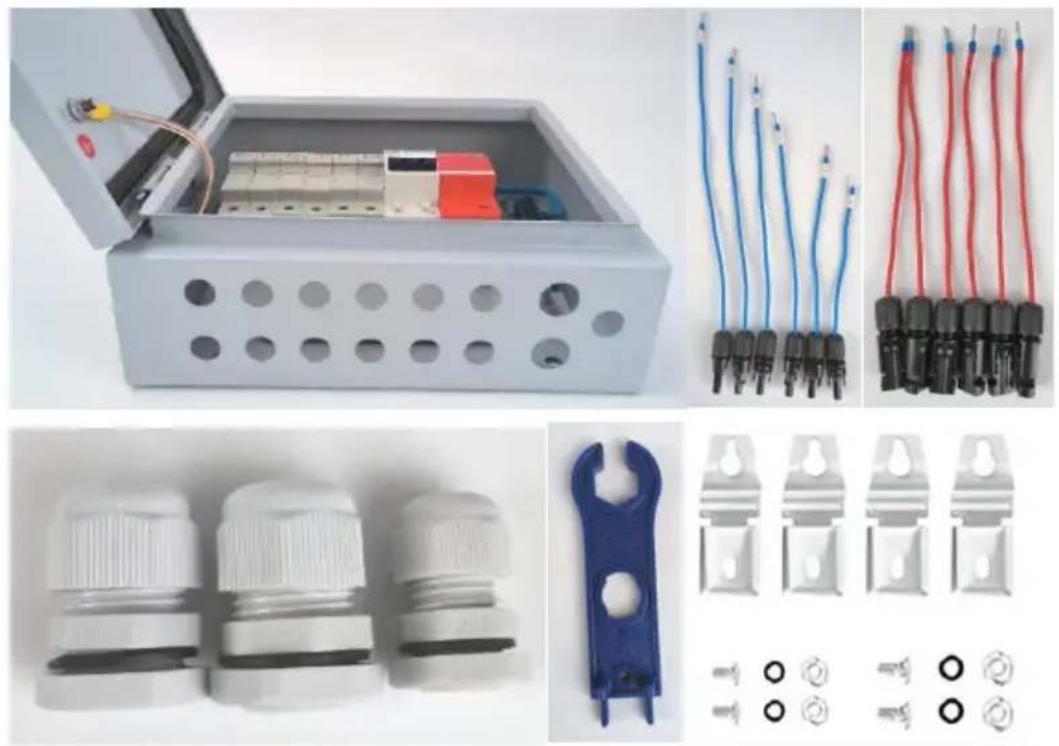

26. Lista akcesoriów:

(41)Półwykończona skrzynka przyłączeniowa PV --- 1 szt.; (42)Wejście - złącze męskie MC4 z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV). Wskazówki: każdy kabel ma inną długość, na każdym kablu znajduje się etykieta z numerem, aby ułatwić rozróżnienie. (43)Złącze wejściowe + MC4 żeńskie z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV); Wskazówki: każdy kabel powinien mieć tę samą długość. (44)Wyjście + dławik kablowy PG13.5 - 1 szt.; (45)Wyjście - dławik kablowy PG13.5 - 1 szt.; (46)Dławik kablowy uziemiający PG9 - 1 szt.; (47)Narzędzie MC4 --- 1 szt.; (48)Torba z uchwytami do montażu na ścianie --- 1 zestaw;

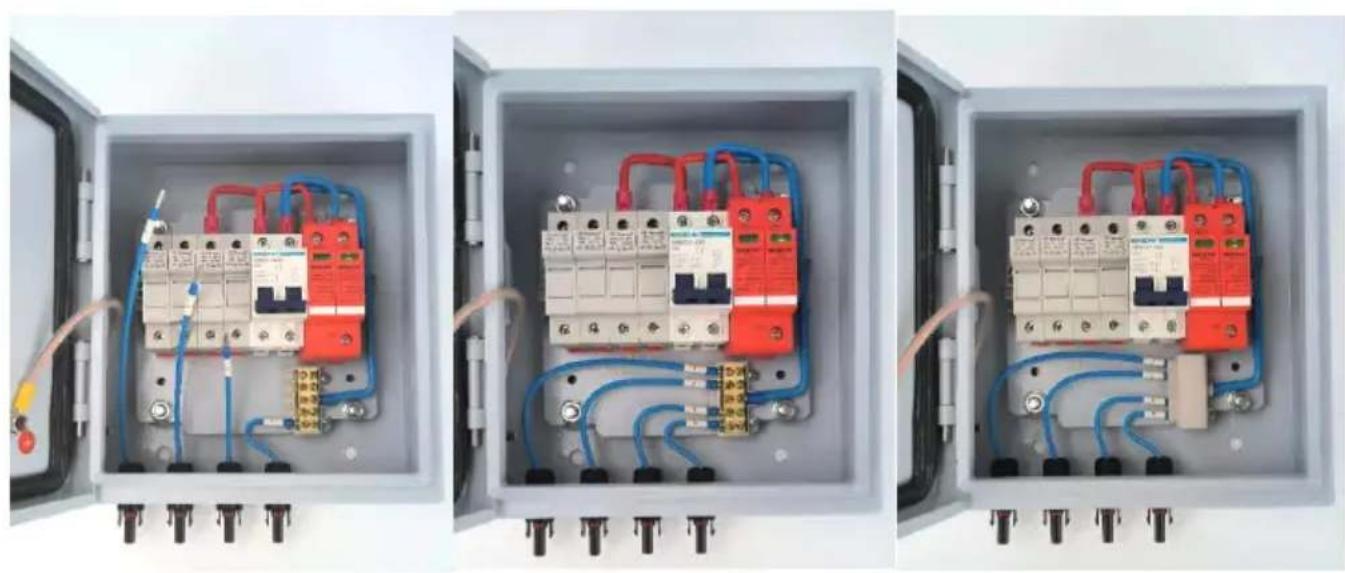

1. Prace przygotowawcze

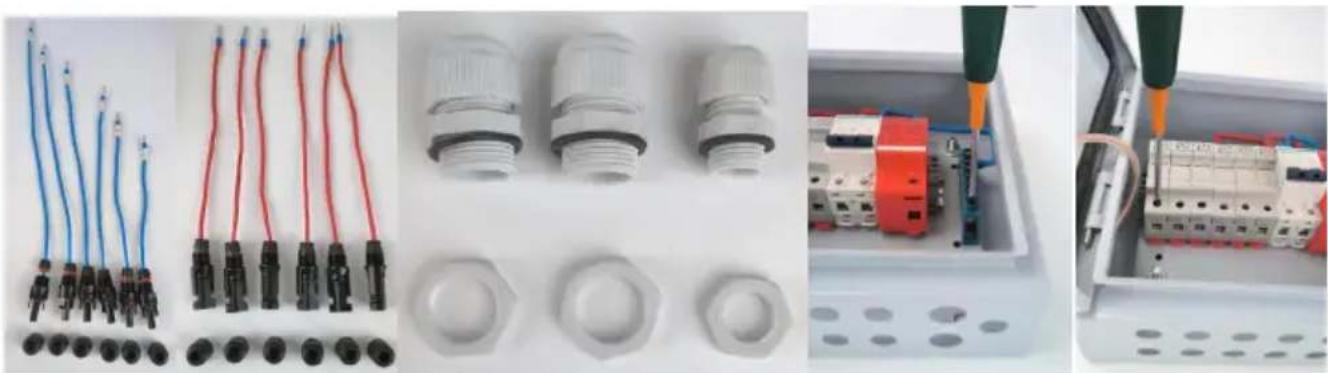

(26)Luźne wejście - nakrętka mocująca złącza żeńskiego MC4 ; (27)nakrętka mocująca złącze żeńskie Input+MC4 ; (28)Luźne 3 sztuki dławików kablowych z nakrętką montażową; (29)Luźne zaciski wejściowe bloku zaciskowego, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia; (30)Luźne śruby mocujące uchwyty bezpieczników, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia;

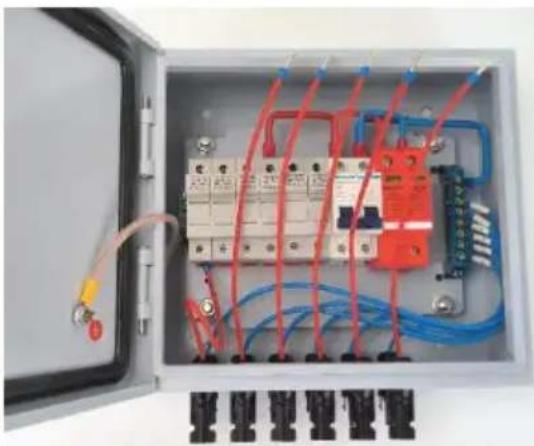

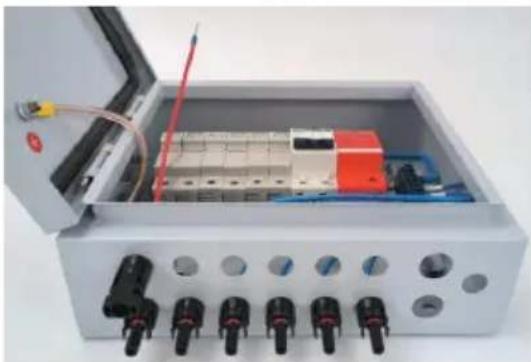

28. Wejście okablowania - złącze męskie MC4 z kablem

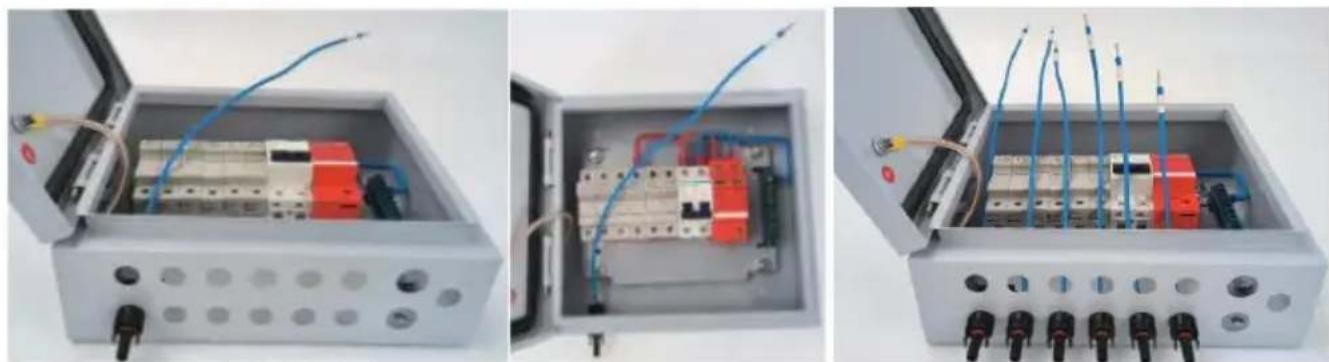

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 8, przymocować nakrętką;

nakrętka;

(22) Zamontuj resztę kabli w miejscu pokazanym na rysunku 9, zamocuj nakrętką. Numer kabla od lewej do prawej to nr 1-nr 6;

(23) Przewód nr 6 z listwą zaciskową pozycja nr 1; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Wejście okablowania + złącze żeńskie MC4 z kablem

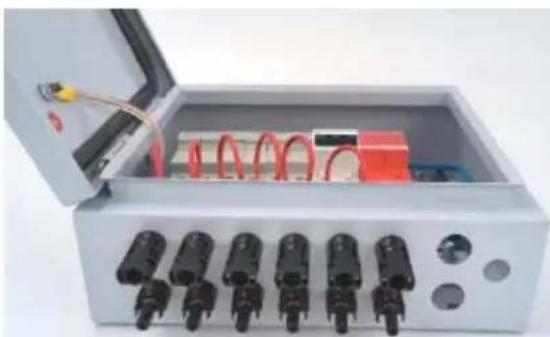

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 12, przymocować nakrętką; (22) Montaż pozostałych kabli w miejscu pokazanym na rysunku 13, przymocować nakrętką.

(23) Podłącz kabel nr 1 do uchwytu bezpiecznika nr 1, przykręć śrubę uchwytu bezpiecznika; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Montaż przepustów kablowych wyjściowych i przepustów kablowych uziemiających.

(21) Montaż 2 szt. dławików kablowych PG13.5 w 2 oznaczonych miejscach; (22) Montaż 1 szt. dławika kablowego PG9 w oznaczonym miejscu, stan końcowy jak na poniższym zdjęciu

Wskazówki: w przypadku skrzynki przyłączeniowej 4-drożnej PV poniżej przedstawiono kilka różnych kroków dotyczących okablowania wejścia - złącze męskie MC4 z kablem w porównaniu ze skrzynką przyłączeniową 6-drożną PV. Reszta procesu pozostaje taka sama.

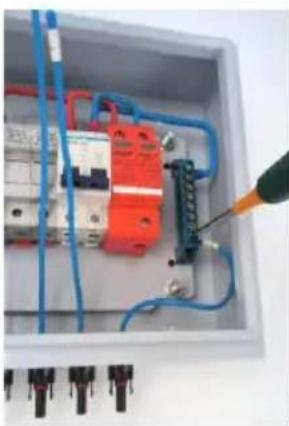

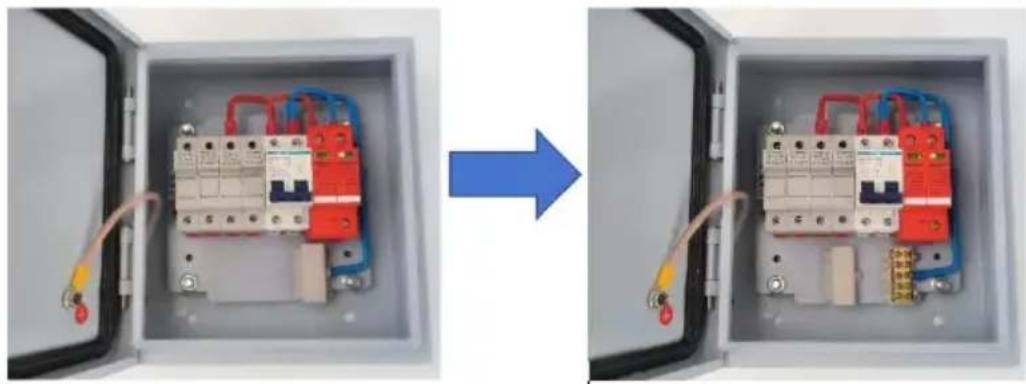

(6) Otwórz pokrywę bloku zacisków w następujący sposób:

(2) Montaż 4 szt. złącza wejściowego MC4 z kablem i zamocowanie nakrętką w taki sam sposób, jak opisano powyżej;

(23) Kabel nr 4 podłączamy do zacisku nr 1 w pozycji nr 1; (24) Podłącz pozostałe kable zgodnie z procedurą (3) krok po kroku,

zamknij pokrywę bloku zacisków, stan końcowy pokazano poniżej.

Instalacja: Wykorzystuje dopasowane śruby mocujące 4 klamry montażowe do 4 otworów z tyłu skrzynki. Użytkownicy mogą wybrać właściwą pozycję montażu skrzynki rozdzielczej na ścianie lub panelu.

Szybkie połączenie

(16) Aby poprawić to połączenie pod względem szybkości i wygody, użyj klawisza do otwarcia drzwi skrzynki rozdzielczej. Przewód wejściowy układu fotowoltaicznego podłącz do odpowiedniego terminala. Zwróć uwagę na połączenie linii wejściowej szyku fotowoltaicznego z biegunowością dodatnią i ujemną.

(17) Kombinator jest niezależnym zestawem z projektem wejścia/wyjścia szyku fotowoltaicznego. Poprzez rozsądne połączenie wejściowe szyku fotowoltaicznego, moc wyjściowa będzie jednym sposobem, aby dopasować jeden sposób niezależnego wejścia kontrolera, który jest używany.

(18) Gdy użytkownicy podłączają system, proszę upewnić się, że wszystkie kwestie i sprzęt są niezawodne.

Ochrona nadprądowa

Gdy prąd wejściowy modułu PV jest zbyt duży, bezpiecznik przerwie obwód w celu ochrony. Ponadto wyłącznik nadprądowy może również zapobiegać przepływowi prądu przez system, gdy jest zbyt duży, pełniąc funkcję ochrony nadprądowej.

Surowo zabrania się pracy przy dotykaniu bezpiecznika. Inspekcja lub wymiana wymagana przed bezpiecznikiem będzie wyłącznikiem obwodu prądu wyłączonym. Należy wymienić oryginalny model tego samego rozmiaru bezpiecznika.

Ochrona przepięciowa

Gdy napięcie wejściowe modułu PV jest wysokie, miniaturowy wyłącznik obwodu automatycznie się odłącza, pełniąc funkcję ochrony przepięciowej.

Dodatek

Gwarancja jakości

Okres gwarancji jakości produktu wynosi 1 rok, chyba że w okresie obowiązywania umowy określono inaczej.

Dowód

Produkty w okresie gwarancji jakości wymagają od klientów kupujących produkty okazania faktury i daty. Jednocześnie znak towarowy produktu musi być wyraźnie widoczny, w przeciwnym razie ma prawo nie być objęty gwarancją jakości.

W następującej sytuacji firma ma prawo nie przeprowadzać kontroli jakości:

1. Uszkodzenia sprzętu spowodowane przez człowieka
2. Nieprawidłowa instalacja i użytkowanie
3. W przypadku stosowania maksymalnych parametrów granicznych

wykraczających poza wymagania sprzętowe;

1. Szkody wyrządzone przez nienormalne środowisko naturalne;
2. Ponadto w niniejszej instrukcji opisano bardzo złe warunki pracy środowiska;
3. Oprócz odpowiednich norm międzynarodowych określonych przy instalacji i użytkowaniu zasięgu.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SKRZYNKA KOMBINOWANA PV

Model: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A
