GEBRUIKSAANWIJZING S4040 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

CNC-GRAVERING

AUTO

EN

MODEL: S4040

Scannen voor video's en handleidingen

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen voorzichtig.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Alleen voor gebruik binnenshuis
	Raak geen draaiende onderdelen aan als de machine draait
	Draag altijd een veiligheidsbril wanneer u de machine gebruikt
	Verboden te gebruiken in ontvlambare voorwerpen of gassen
	Raak het stopcontact niet aan met natte handen om het risico op elektrocutie te verkleinen.
	Schakel in geval van nood onmiddellijk de stroom uit
	Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG.Het symbool met een doorgestreepte kliko geeft aan dat het productvereist gescheiden afvalinzameling in de Europese Unie. Dit geldt voor deproduct en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd alsdergelijke mogen niet bij het normale huisvuil worden gegooid, maar moeten naar het afvalbrengstation worden gebracht.een inzamelpunt voor het recyclen van elektrische en elektronische apparaten

Belangrijke veiligheidsinstructies Waarschuwing: Om

het risico op brandwonden, elektrocutie of persoonlijk letsel te verminderen!

Waarschuwing ù Draag een beschermende bril wanneer u de machine gebruikt. Mocht uw oc

pijn doen.

ÿ Voordat u het gereedschap vervangt, dient u de stroomtoevoer naar de machine los te koppelen om ongelukken voorkomen.

ÿ Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt, voordat u onderdelen vervangt en onderhoud pleegt. de machine.

ÿ Haal de stekker uit het stopcontact wanneer u het apparaat monteert of demonteert.

ÿ Wanneer een apparaat in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk.

ÿ Om vastlopen te voorkomen, mag u het apparaat niet met overmatige druk laten werken.

ÿ Dompel draden of machines niet onder in water, omdat dit een elektrische schok kan veroorzaken.

ÿ Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.ÿ Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. apparaat.

ÿ Als het netsnoer of de stekker beschadigd is, moet deze door de fabrikant worden vervangen. serviceagent of personen met vergelijkbare kwalificaties om een gevaar te vermijden. Of doe het niet dit apparaat bedienen. Breng het terug naar de winkel voor service of reparatie door een professional militair.

BEWAAR DEZE INSTRUCTIES

1.Onderdelenlijst

S4040 Onderdelenlijst
Onderdeelnr.	Onderdoelnaam	Uitleg	Hoeveelheid	Afbeelding	Opmerking
01	Component voor Y1-as	—	1 set
02	Component voor Y2-as	—	1 set
03	Component voor X-as	—	1 set
04	Aluminium profil (X)	2020V*577mm	2Set
05	Aluminium profil (Y)	2020V*540mm	1
06	Werkbank	—	2
07	Spindelklem	ÿ52ÿAluminium	1 set
08	Spindelmotor	300wÿER11-8mm	1 set
09	L-vormige connector	Met stelschroef 2-M5*6 4Set
10	Binnenzeskantschroef	M5*35	2
11	Binnenzeskantschroef	M5*14	4
12	Binnenzeskantschroef	M5*12	12
13	Binnenzeskantschroef	M5*10	8
14	Binnenzeskantschroef	M5*6	1
15	Binnenzeskantschroef	M4*10	6
16	Binnenzeskantschroef	M4*8	4		Al gemonteerd
17	Trapeziummoer	M5-20	16
18	Zeskantmoer	M4	6
19	Wasmachine	ÿ5-ÿ20	4
20	Afdekplaat	2020	3
21	Steun	—	1
22	Draad afdekplaat	—	1
23	Drukplaat	100mm	4		Drukplaat montage tekening
24	Schroef	M8*55	4
25	Schroef	M6*80	4
26	Wasmachine	ÿ6*2mm	4
27	Vleugelmoer	M6	4
28	Bedieningskast	—	1
29	Stroomkabel	—	1
30	Offline-controller en datakabel	Touchscreen met SD-kaart	1 set
31	Sleepketting	15*10*660	2	—
32	Spindelmotor draad	2P,2100mm	1	—
33	X Stappenmotor draad	4P-6P, 2100mm rood	1	—
34	Y1 Stappenmotordraad	4P-6P,2100mm geel	1	—
35	Z Stappenmotor draad	4P-6P,2100mm wit	1	—
36	Y2 Stappenmotordraad	4P-6P,1350mm blauw	1	—
37	Y-limietdraad	2P-3P, 1350 mm	1	—
38	X/Z-limietdraad	2P-3P, 2100 mm	2	—
39	USB-kabel	—	1	—
40	Aansluitklem	—	1
41	Frees	3.175	1
42	Binnenzeskantsleutel	2/2,5/3/4 mm	1 set
43	Moersleutel	14/17mm	1 set
44	Doorvrijgen	—	1
45	Zachte borstel	—	1
46	U-schijf	—	1
47	Gebruiksaanwijzing	—	1

2. Machine-assemblage

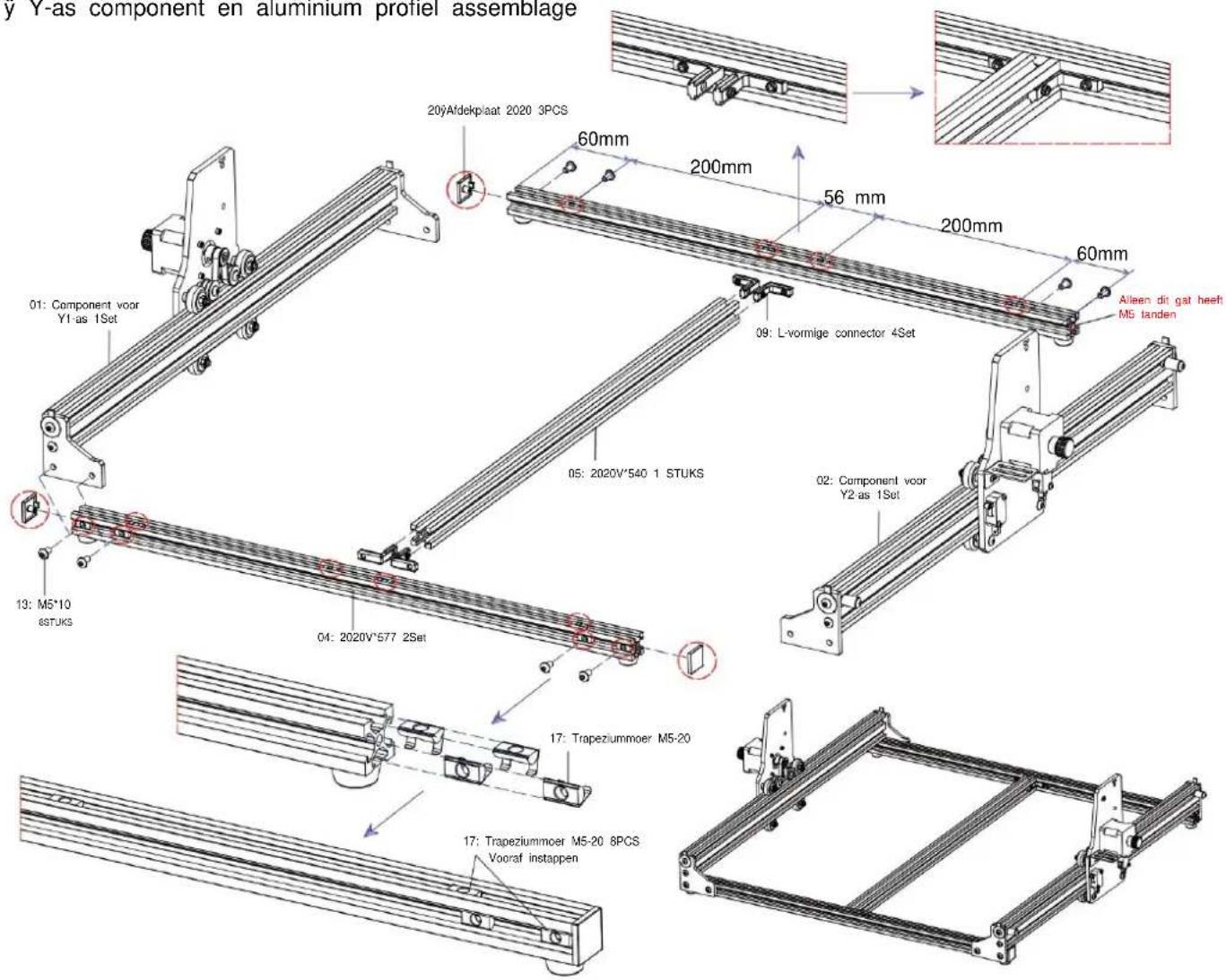

ÿ Y-as component en aluminium profiel assemblage

y Y-as component en aluminium protiel assemblage 20yAfdekplaat 2020 3PCS 60mm 200mm 56 mm 200mm 60mm 01: Component voor Y1-as 1Set 09: L-vormige connector 4Set Alleen dit gat heeft M5 tanden 05: 2020V*540 1 STUKS 02: Component voor Y2 as 1Set 13: M5*10 8STJKS 04: 2020V*577 2Set 17: Trapeziummoer M5-20 17: Trapeziummoer M5-20 8PCS Vooraf instappen

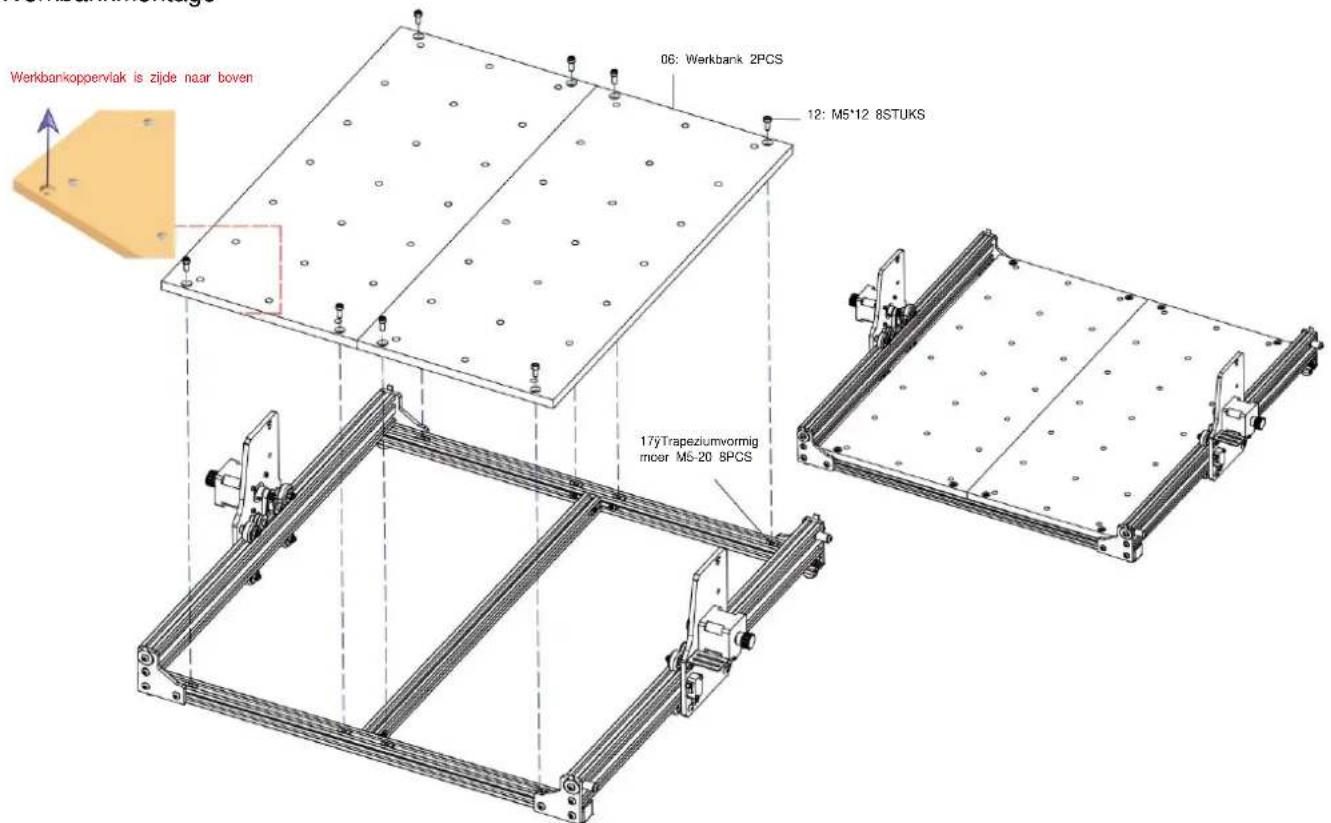

ÿ Werkbankmontage

Werkbankoppervlak is zijde naar boven 06: Werkbank 2PCS 12: M5*12 8STUKS 17yTrapeziumvormig moer M5-20 8PCS

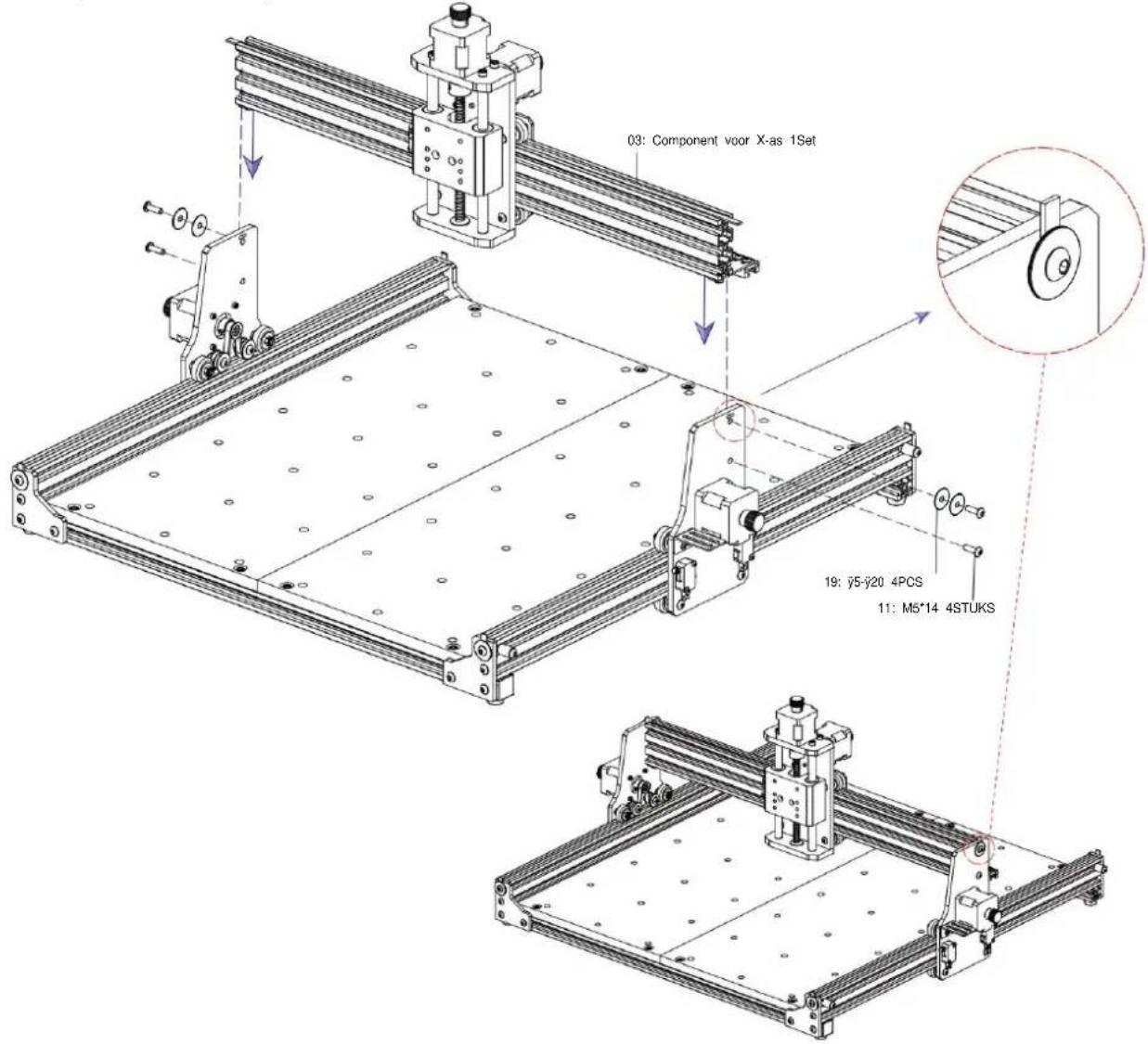

ÿ X-as component assemblage

03: Component voor X-as 1Set 19: γ5-γ20 4PCS 11: M5*14 4STUKS

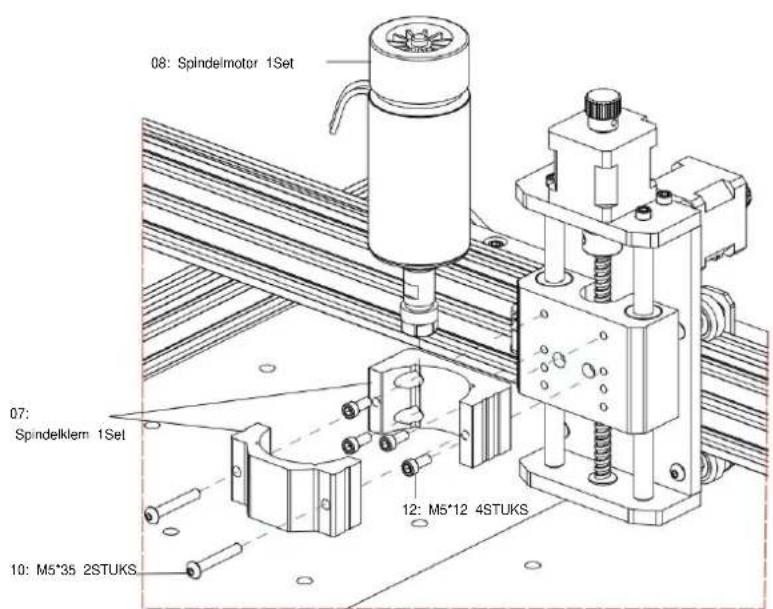

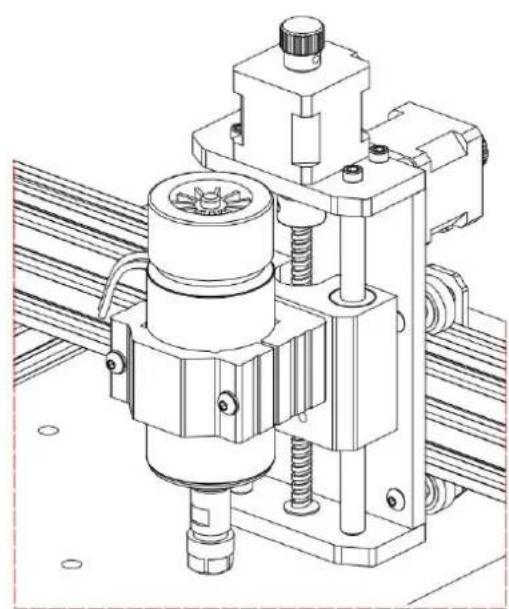

ÿ Spindelbevestiging en motormontage

08: Spindelmotor 1Set 07: Spindelklem 1Set 12: M5*12 4STUKS 10: M5*35 2STUKS

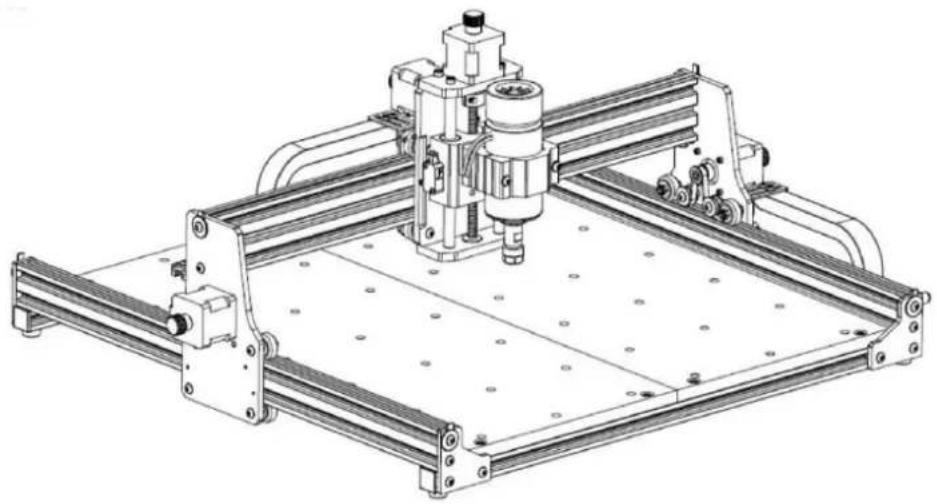

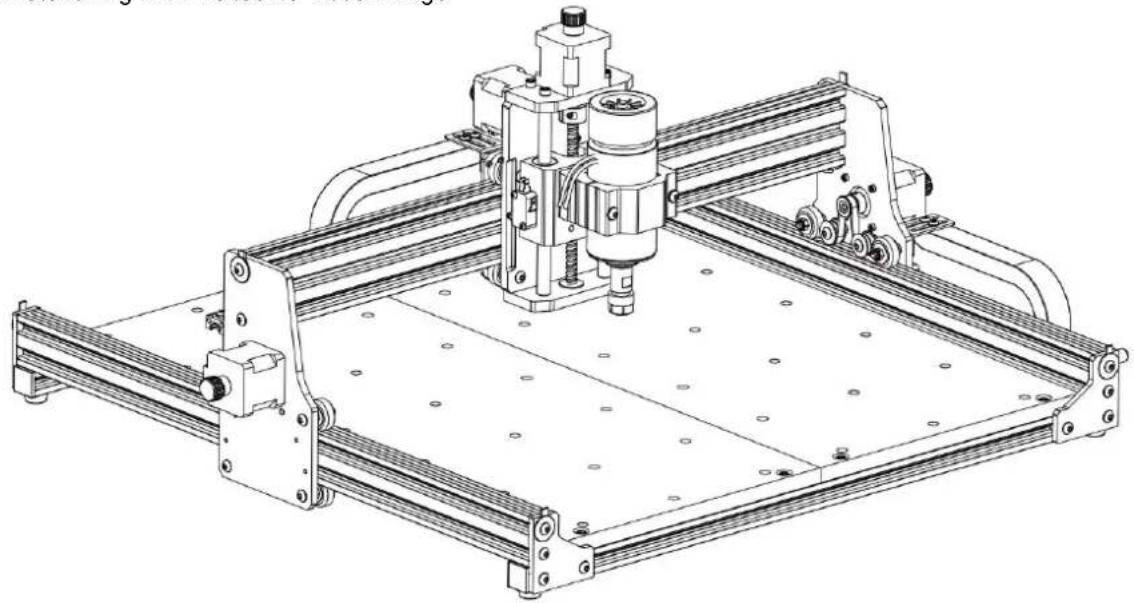

ÿ Machinetekening van voltooide assemblage

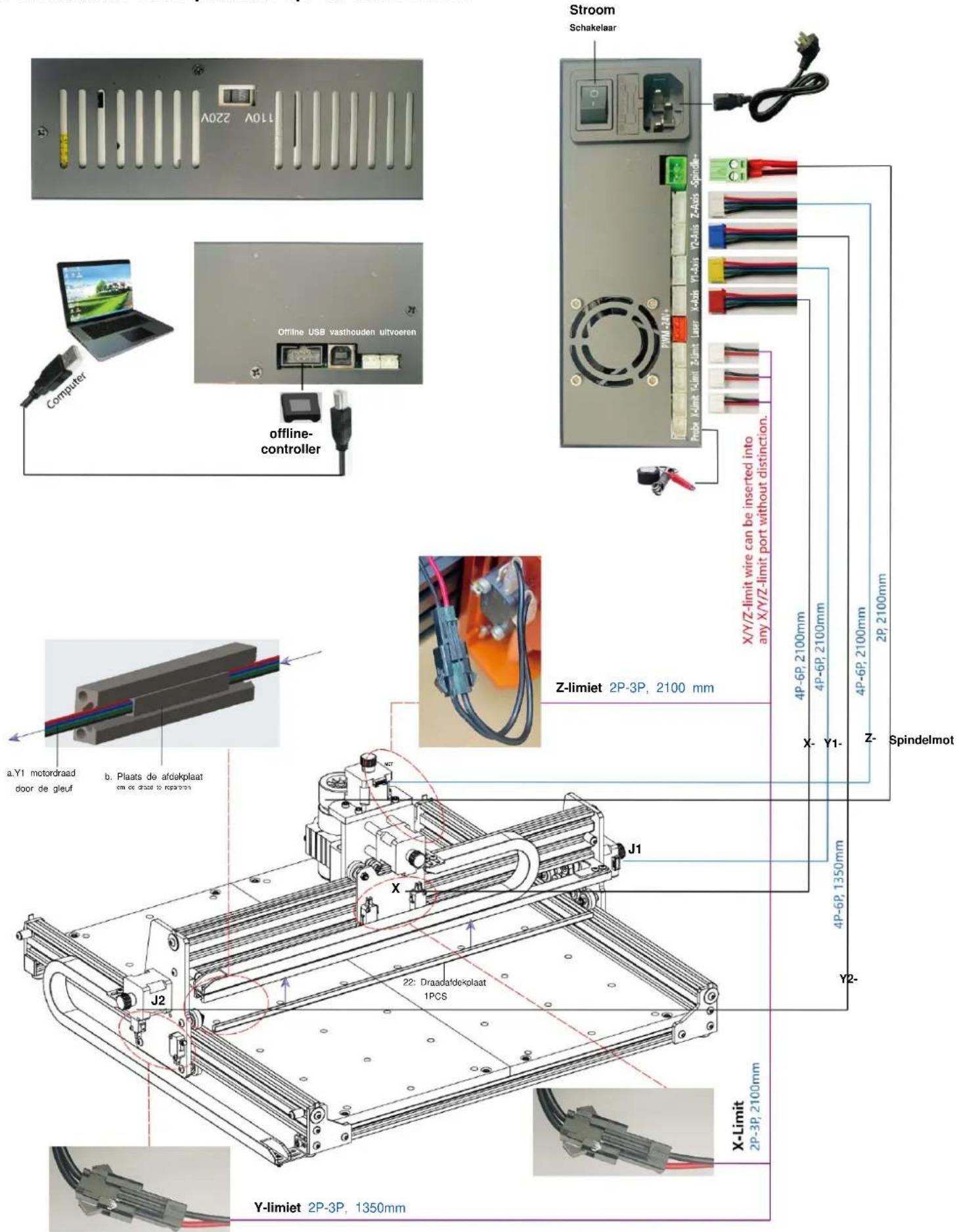

1. Instructies voor poorten op de controlebox


11TOV 220V Schakelaar Stroom Schakelaar Computer Offline USB vasthouden uitvoeren offline- controller X/Y/Z-limit wire can be inserted into any X/Y/Z-limit port without distinction. X/Y/Z-limit port without distinction. 4P-6P, 2100mm 4P-6P, 2100mm 4P-6P, 2100mm Z- Spindelmot a.Y1 motordraad door de gleuf b. Plaats de afdukplaat one de draat to replanten Z-limiet 2P-3P, 2100 mm 4P-6P, 1350mm Y2- J1 J2 22: Draadafdekplaat 1PCS X-Limit 2P-3P, 2100mm Y-limiet 2P-3P, 1350mm

4. Kaarsensoftware

Candle is een GUI-applicatie voor op GRBL gebaseerde CNC-machines met G-Code visualizer. Candle is een open-source software die geschikt is voor CNC-machinegereedschapsverwerking. Het ondersteunt G-codebestandsverwerking en visuele weergave.

Ondersteunde functies:

(1) Besturing van een GRBL-gebaseerde CNC-machine via consoleopdrachten, knoppen op het formulier en het numerieke toetsenbord.
(2) Bewaking van de status van de CNC-machine.
(3) G-codebestanden laden, bewerken, opslaan en verzenden naar de CNC-machine.
(4) Visualiseren van G-codebestanden.

4.1 Staten

Werkcoördinaten:

Geeft de huidige lokale X-, Y- en Z-coördinaten van de CNC weer.

Machinecoördinaten:

Geeft de huidige absolute X-, Y- en Z-machinecoördinaten weer.

Een van de volgende CNC-statusn:

ÿ Inactief - wacht op een G-code-opdracht. Actief - voert een G-code-opdracht uit.ÿ Home - homingcyclus wordt uitgevoerd.ÿ Controleren

- de controlemodus voor G-code-opdrachten is ingeschakeld.

Vasthouden - gepauzeerd door een "!"-opdracht, moet opnieuw worden gestart door een "\~"-opdracht.ÿ Alarm - CNC weet niet waar het is en blokkeert alle G-code-opdrachten.

State Work coordinates: 7.145 4.635 -0.050 Machine coordinates: 7.145 4.635 -0.050 Status: Run

4.2 Controle

Home-knop

Start de homingcyclusprocedure met de opdracht "\$H"

Z-probe

Start de nul Z-as zoekprocedure met behulp van de opdracht die is opgegeven in de instellingen (vak "Z-probe opdrachten"). Voorbeeldopdracht: G91G21; G38.2Z-30F100; G0Z1; G38.2Z-1F10

Control

Zero X/Y

Zet de "X" en "Y" coördinaten in het lokale coördinatensysteem op nul. Behoudt ook een lokale systeemoffset ("G92") voor later gebruik.

Herstel X/Y/Z

Herstelt lokale systeemcoördinaten met de opdracht "G92".

Veilig Z

Verplaatst gereedschap via de "Z"-as naar een veilige positie. Positiecoördinaat kan worden opgegeven in de "Safe Z"-instelling. Positie moet worden opgegeven in machinecoördinaten.

Open book

Reset CNC met de opdracht "CTRL+X"

Ontgrendelen

Ontgrendelt CNC met de opdracht "\$X".

4.3 Software met behulp van stappen

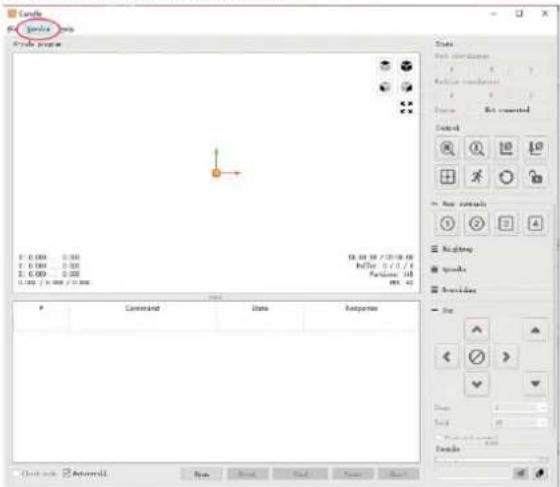

(1). Installeer de driver

Voor het eerste gebruik sluit u het apparaat aan op de computer via een USB-kabel en klikt u op de knop

CH341SER.exe- bestand in de drivermap om de driver te installeren. Onder normale omstandigheden zal het Win10-systeem de driver automatisch identificeren en installeren. Voor Win7- en Win8-systemen installeert u deze handmatig.

Nadat u de driver hebt geïnstalleerd, opent u Apparaatbeheer van de computer en klikt u op de poortoptie om de inhoud ervan te bekijken het rode vakje op het scherm zoals weergegeven in de onderstaande afbeelding (de poortgegevens staan tussen haakjes).

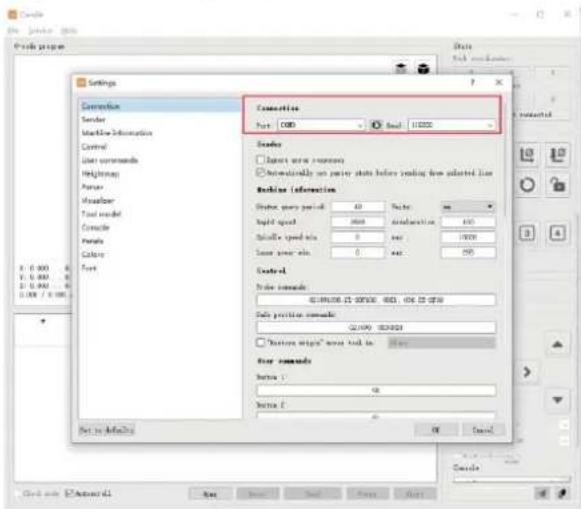

Onthoud de hierboven gevraagde poortinformatie, schakel over naar de Candle- software-interface en klik op de optie 'Instellingen' in het bovenste gedeelte linkerhoek. Als u de instelling selecteert, verschijnt het instellingenvenster. Selecteer onder "Connection" de poortnaam die u hebt opgevraagd, selecteer de baudrate 115200 en klik vervolgens op "ok" om de instelling te voltooien.

Candle File Edit View Insert Tools Help Candle import F: 0.000 0.001 F: 0.000 0.002 E: 0.009 0.008 U: 0.005 / U: 0.006 / U: 0.007 Command State Response OK Cancel OK Cancel Save Help

de poort en baudrate hebt ingesteld, klikt u op Voltooien. De statusbalk rechtsboven in de Candle-interface toont Idle en tegelijkterlijd toont de console rechtsonder de onderstaande informatie, wat aangeeft dat de verbinding succesvol tot stand is gebracht.

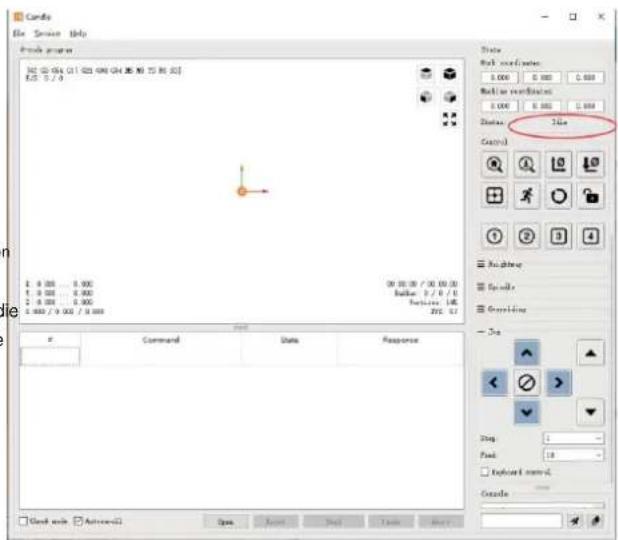

(4). Documenten verwerken Klik op

de optie "Bestand" bovenaan de kaars en klik vervolgens op "Nieuw" om G-code te maken.

Klik op de opdrachtbalk onderaan de interface op "Openen" om een G-codebestand te selecteren dat is gemaakt om het bestand te importeren.

Na het importeren zal het midden van de interface een visuele grafiek weergeven di is samengesteld uit gereedschapspaden (de positie van de penvormige grafiek in de grafiek is de huidige gereedschapspositie). Houd in het visualisatievenster de linkermuisknop ingedrukt om de grafiek te roteren en houd de rechtermuisknop ingedrukt om te verplaatsen. Graphics, scrollen met het middelste wiel kan in- en uitzoomen op de graphics. Tegelijkertijd zal de inhoud van de G-code worden weergegeven in de onderste opdrachtbalk. Tijdens de verwerking zal de machine één voor één worden uitgevoerd volgens de G-code-opdrachten.

(5). Bevestiging, gereedschapsinstallatie en instellen van de oorsprong van de werkcoördinaten

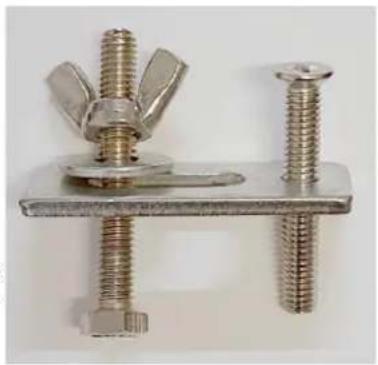

De fixture in de productkit is niet gemonteerd. Er zijn in totaal vier sets. Het uiterlijk en gebruik van de gemonteerde fixture zijn weergegeven in de rechterfiguren.

Voordat u het G-codeprogramma uitvoert, moet u: om de positie van de graveerfiguur ten opzichte van de algehele graveerplaat te vinden. Er is een drie-assig coördinatensysteem in de visuele afbeeldingen. De oorsprong van het drie-assige coördinatensysteem is het gereedschapsinstellingspunt van de daadwerkelijke verwerkingsafbeelding.

U kunt het gereedschap verplaatsen om de positie van de graveerafbeelding ten opzichte van de algehele graveerplaat op basis van de positie van deze oorsprong. De graveerfiguur in de onderstaande afbeelding wordt als voorbeeld genomen.

Nadat de geselecteerde gereedschapspositie is gestart, worden de X/Y- en Z-assen op nul gezet (de 10 | 10) (knoppen voor het op nul zetten van de X/Y- en Z-assen). Voordat u terugkeert naar nul, moet u ervoor zorgen dat het gereedschap de afstand van een vel papier voor het graveren nadert en vervolgens de X/Y- en Z-assen terugbrengt naar nul (gebruik een scherp mes met platte onderkant bij het graveren en een cilindrische frees bij het bewerken van vlakken, sleuven en gaten). Het effect is dat het gebeeldhouwde figuur wordt gesneden met de punt van het mes als oorsprong.

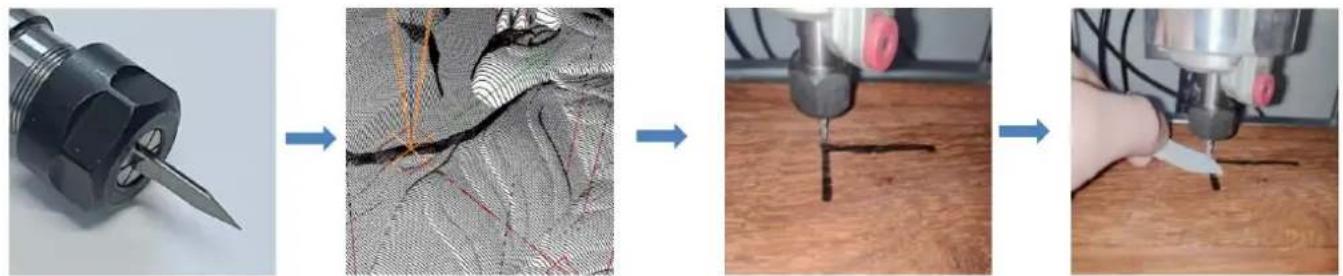

De ER11-spantang op de spindelmotor moet eerst in de vaste kop worden geklemd en moet op zijn plaats worden geklemd. Bij het installeren Zorg ervoor dat u de spantang niet te ver uitschuift, zoals weergegeven in de eerste afbeelding hieronder.

(6) Begin met snijden

Nadat u de graveerpositie hebt gevonden, klikt u op de knop Verzenden hieronder en het apparaat begint automatisch met graveren. De statusbalk bij rechtsboven wordt weergegeven dat het gereedschap loopt. Het visualisatievenster toont dat het gereedschap langs het gereedschapspad beweegt. U kunt de onderstaande pauze- en stopknoppen kiezen tijdens het graveren. (Klik na het pauzeren nogmaals om door te gaan met het vorige snijwerk. Klik na beëindiging op Verzenden om de verwerking vanaf het begin te starten).

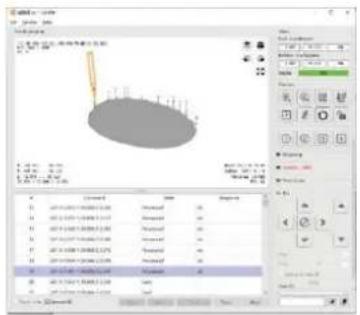

(7). Voltooide verwerking

Nadat de verwerking is voltooid, geeft het visualisatievenster aan dat de gravure is voltooid en de tijd die nodig is voor snijwerk.

Let op: De offline controller en de computer kunnen niet tegelijkertijd met de graveermachine worden verbonden. Bij gebruik van de offline controller, zorg er dan voor dat de USB-kabel van het apparaat en de computer losgekoppeld zijn.

De off-line controller heeft een externe 12V standby-voedingsinterface. Wanneer gebruikers andere moederborden gebruiken zonder voeding en een zwakke voedingscapaciteit, kunnen ze een externe voeding aansluiten om de controller van stroom te voorzien

5.1 Hoofdpagina:

Y-: rechts Y+: links Z+: Stuur \$X naar het GRBL-moederbord om het te ontgrendelen.

OK/SPN: Bevestigingsknop.

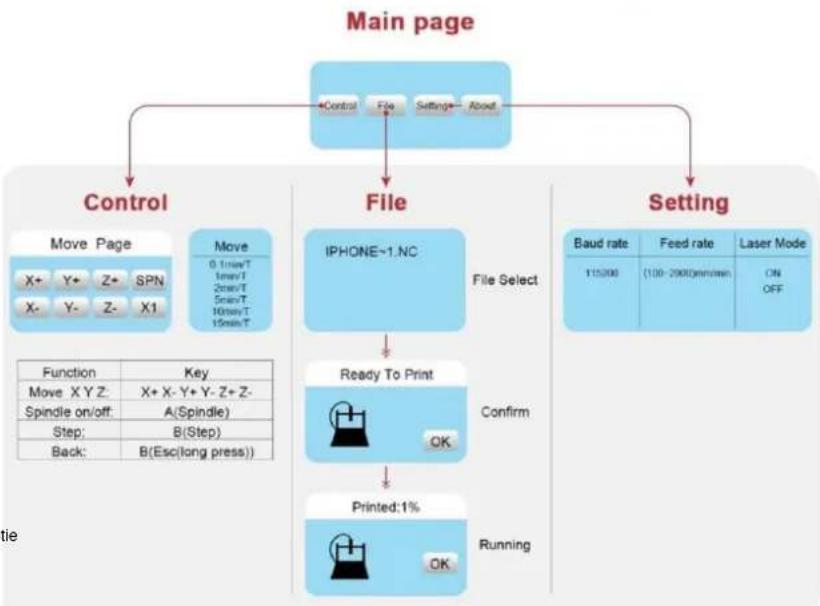

5.2 Bedieningspagina:

Verplaats elke as handmatig naar de gewenste positie.

X+: X-as beweegt naar rechts, X-tegengesteld. Y+: Y-as beweegt naar voren, Y-tegengesteld. Z+: Z-as beweegt naar boven, Z-tegengesteld.

OK/SPN: Spindeltestschakelaar, druk om de spindel te openen (overeenkomend met SPN grijs op het scherm), druk nogmaals om de spindel te sluiten (de overeenkomstige SPN op het scherm keert terug naar normaal). Druk lang om de pagina voor het wijzigen van de spindelsnelheid te openen. Op deze pagina is Y+/Y- Hoge/Lage spindelsnelheid, druk lang op OK/SPN om de pagina voor het wijzigen van de spindelsnelheid te verlaten.

Exit/STP: Functie 1: Tik op elke asknop van XYZ om de bewegingsafstand telkens met 0,1, 1, 5, 10 cycli te wijzigen. Functie 2: Houd ongeveer 2 seconden ingedrukt om af te sluiten.

5.3 Bestandspagina:

Bestandslijst Selecteer het te graveren bestand. Ondersteunende documenten omvatten: NC, NCC, TAP, TXT, Gcode, GCO, NL, CUT, CNC.

Y+: omhoog, Y-:

omlaag OK/SPN: Bevestig de selectie en ga naar de bevestigingspagina voor het graveren.

5.4 Bevestig de graveerpagina: Controleer

of het graveerbestand zonder fouten is gestart.

OK/SPN: Bevestiging start, gereed om af te drukken wordt het voortgangspercentage, de pagina voor bestandsselectie wordt weergegeven nadat het graveren is voltooid.

5.5 Instellingenpagina:

X+/ X-: Baudsnelheid wijzigen; Y+/Y-: Voedingssnelheid wijzigen met ±100/Klik; Z+/Z-: Voedingssnelheid wijzigen met ±10/Klik; OK/SPN: Lasermodus AAN/UIT wijzigen

5.6 Wi-Fi-netwerk en web De offline

controller heeft een WiFi-draadloze netwerkfunctie. Standaard wordt de WiFi-hotspot van VIGO-STK**** automatisch ingesteld.

U kunt verbinding maken met de hotspot via de wifi van uw computer of mobiele telefoon met wachtwoord 12345678 en vervolgens 192.168.0.1 of vigostick.local openen in de browser om de bestanden op de SD-kaart van de offline controller te beheren (uploaden of verwijderen), en u kunt ook de SSID (alleen ondersteuning voor 2.4G-signaal) account en wachtwoord invoeren om de offline controller te helpen toegang te krijgen tot uw lokale wifi-netwerk. Nadat de controller is verbonden met de lokale 2.4G wifi, kan het huidige IP-adres van de controller of de domeinnaam vigostick.local nog steeds worden geopend om de webbeheerinterface te openen. U kunt de pagina Over de controller openen om het IP-adres te controleren.

Netwerkstatus: Er is een stip in de linkerbovenhoek van de hoofdpagina. De RODE stip geeft aan dat de VIGO-STK**** hotspot actief is, en de GROENE stip geeft aan dat de controller verbinding heeft gemaakt met Local WiFi.

De webbeheerinterface is als de vorige pagina. De webpagina's functioneren als volgt: Klik op het menu "Control", de MOVE

Control-interface verschijnt, u kunt op de overeenkomstige knop klikken om de CNC-machinebeweging te besturen.

Klik op het menu "Bestand", toont de carving bestanden die momenteel zijn opgeslagen op de SD-kaart van de huidige offline controller. U kunt nieuwe bestanden uploaden naar de controller. Nadat u het overeenkomstige carving bestand hebt geselecteerd om het carving te starten, toont de interface het bestand dat wordt gecarved en de carving voortgang. U kunt op de knop klikken om het carving proces te pauzeren of te stoppen.

Klik op het menu 'Instellingen' en ga naar de interface voor instellingen van de snijmachine. Hier kunt u een aantal besturingsparameters instellen, resetten, ontgrendelen, instellingen herstellen, gereedschapsinstellingen uitvoeren, de lasermodus in- of uitschakelen en andere opdrachten uitvoeren.

6. Herstel de fabrieksinstellingen Als de

mechanische beweging van de machine soepel verloopt, maar de graveerbeweging lijkt vast te zitten of de stappenmotor niet werkt, verplaatsen, probeer de fabrieksinstellingen van het moederbord te herstellen.

Methode: Start de Candle-software en stuur de opdracht SRST= ^4 naar de machine. Start de machine vervolgens opnieuw op.

CNC-reparatiehandleiding

Probleem	Oplossing
De computer en de offline controller kunnen de normale beweging van de machine niet besturen of abnormaal graveren	Controleer of de offline controller en de computer-USB beide zijn aangesloten op de graveermachine. Als dat zo is, koppel dan de offline controller losof de USB-kabel van de computer. Beide kunnen niet worden aangesloten op de graveermachine machine tegelijkertijd.
De machine is aangesloten op de computer is ingeschakeld, maar de graveersoftware geeft een verbinding weer mislukking	Zorg ervoor dat de computer de juiste driver heeft geïnstalleerd;Controleer of de USB-interface correct is aangesloten; zorg ervoor dat De COM-poort is correct geselecteerd (selecteer niet COM1). Zorg ervoor dat de baudrate correct is geselecteerd (kies 115200).
De software geeft een alarmfout weer, de controlleris vergrendeld en door op resetten en ontgrendelen te klikken, wordt dit niet opgeheven	Controleer of de eindschakelaars in de XYZ-drie-assige richting zijn ingedruktnaar beneden of geblokkeerd door vreemde voorwerpen. Maak ze indien nodig schoon. U kunt ook de verbinding loskoppelen draden van de eindschakelaars. Als het weer normaal wordt, de overeenkomstige schakelaar is kortgesloten en defect. Deze kan vervangen of tijdelijk verlaten worden.
De gegraveerde inhoud verschijnt als een gespiegelde weerspiegeling van de originele afbeelding en de handmatige bedieningsbewegingsrichting is onjuist	Stel gewoon de Grbl-parameters in de software in om de richting van de X- of Y-as.
De gegraveerde inhoud lijkt 90 graden gedraaid	Controleer of de verbindingspunten van de XY-as van de controller zijn verwisseld. Verwissel gewoon de verbindingen rug.
Het gegraveerde beeld is vervormd en niet uitgelijnd	Controleer of er sprake is van slip tussen de as van de leidspindelmotor en de koppeling. Draai de stelschroeven aan beide uiteinden van de koppeling vast.
Na het wijzigen van de firmwareparameters van de graveermachine kunnen er verschillende abnormale machinebewegingen of abnormale graveergroottes optreden voorkomen	Herstel de firmware naar de fabrieksinstellingen.Start de Candle-software, maak verbinding met de machine en voer in het onderste rechter opdrachtvak de opdracht in en verzend deze.$RST=* en start de machine opnieuw op.
