BRUKSANVISNING S4040 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CNC-GRAVERING

BIL

OCH

MODELL: S4040

Sök efter videor och guider

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen försiktigt.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Endast för inomhusbruk
	Rör inte vid några roterande delar när maskinen är igång
	Bär alltid skyddsglasögon när du använder maskinen
	Förbjudet att använda i brandfarliga föremål eller gaser
	Rör inte vid uttaget med våta händer för att minska risken för elektriska stötar
	Stäng av strömmen omedelbart i nödfall
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna på hjul korsad anger att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådan får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

Viktiga säkerhetsinstruktioner Varning: För

att minska risken för brännskador, elstötar eller personskador!

Varning

ÿ Bär skyddsglasögon när du använder maskinen. I fall dina ögon skada.

ÿ Innan du byter ut verktyget, koppla bort maskinens strömförsörjning till undvika olyckor.

ÿ Koppla ur uttaget när det inte används, innan du byter ut delar och underhåller maskinen.

ÿ Dra ur kontakten när du monterar och demonterar enheten.

ÿ Noggrann övervakning är nödvändig när någon apparat används nära barn.

ÿ För att undvika stopp, tvinga inte enheten att arbeta med för högt tryck.

ÿ Sänk inte ner kablar eller maskiner i vatten, eftersom det kan orsaka elektriska stötar.

ÿ Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de inte har fått handledning eller instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet. ÿ

Barn bör övervakas för att säkerställa att de inte leker med apparat.

ÿ Om nätsladden eller kontakten är skadad måste den bytas ut av tillverkaren serviceombud eller liknande kvalificerade personer för att undvika fara. Eller inte använda denna apparat. Lämna tillbaka den till butiken för service eller reparation av en fackman serviceman.

SPARA DESSA INSTRUKTIONER

1.Delarlista

S4040 reservdelslista
Delnr	Delens namn	Förklaring	Kvantitet	Bild	Anmärkning
01	Komponent för Y1-axel	—	1 set
02	Komponent för Y2-axel	—	1 set
03	Komponent för X-axeln	—	1 set
04	Aluminiumprofil (X)	2020V*577mm	2Set
05	Aluminiumprofil (Y)	2020V*540mm	1
06	Arbetsbänk	—	2
07	Spindelklämma	ÿ52ÿAluminium	1 set
08	Spindelmotor	300w, ER11-8mm	1 set
09	L-formad kontakt	Med ställskruv 2-M5*6	4Set
10	Inre sexkantskruv	M5*35	2
11	Inre sexkantskruv	M5*14	4
12	Inre sexkantskruv	M5*12	12
13	Inre sexkantskruv	M5*10	8
14	Inre sexkantskruv	M5*6	1
15	Inre sexkantskruv	M4*10	6
16	Inre sexkantskruv	M4*8	4		Redan monterad
17	Trapetsformad mutter	M5-20	16
18	Sexkantmutter	M4	6
19	Bricka	ÿ5-ÿ20	4
20	Täckplåt	2020	3
21	Stöd	—	1
22	Täckplåt av tråd	—	1
23	Pressplatta	100 mm	4		Pressplattamonteringsritning
24	Skruva	M8*55	4
25	Skruva	M6*80	4
26	Bricka	ÿ6*2mm	4
27	Fjärilsnöt	M6	4
28	Kontrollbox	—	1
29	Nätsladd	—	1
30	Offlinekontrolleroch datakabel	Pekskärm med SD-kort	1 set
31	Dragkedja	15*10*660	2
32	Spindelmotortråd	2P, 2100 mm	1
33	X Stegmotorkabel	4P-6P, 2100 mm röd	1
34	Y1 Stegmotorkabel	4P-6P, 2100mm gul	1
35	Z Stegmotorkabel	4P-6P, 2100mm vit	1
36	Y2 Stegmotorkabel	4P-6P, 1350 mm blå	1
37	Y-gränstråd	2P-3P, 1350 mm	1
38	X/Z-gränstråd	2P-3P, 2100 mm	2
	USB-kabel39	—	1
	Anslutningsterminal40	—	1
41	Fräs	3,175	1
42	Inre sexkantnyckel	2/2,5/3/4 mm	1 set
43	Mutternyckel	14/17 mm	1 set
44	Sond	—	1
45	Mjuk borste	—	1
46	U Disk	—	1
47	Bruksanvisning	—	1

2. Maskinmontering

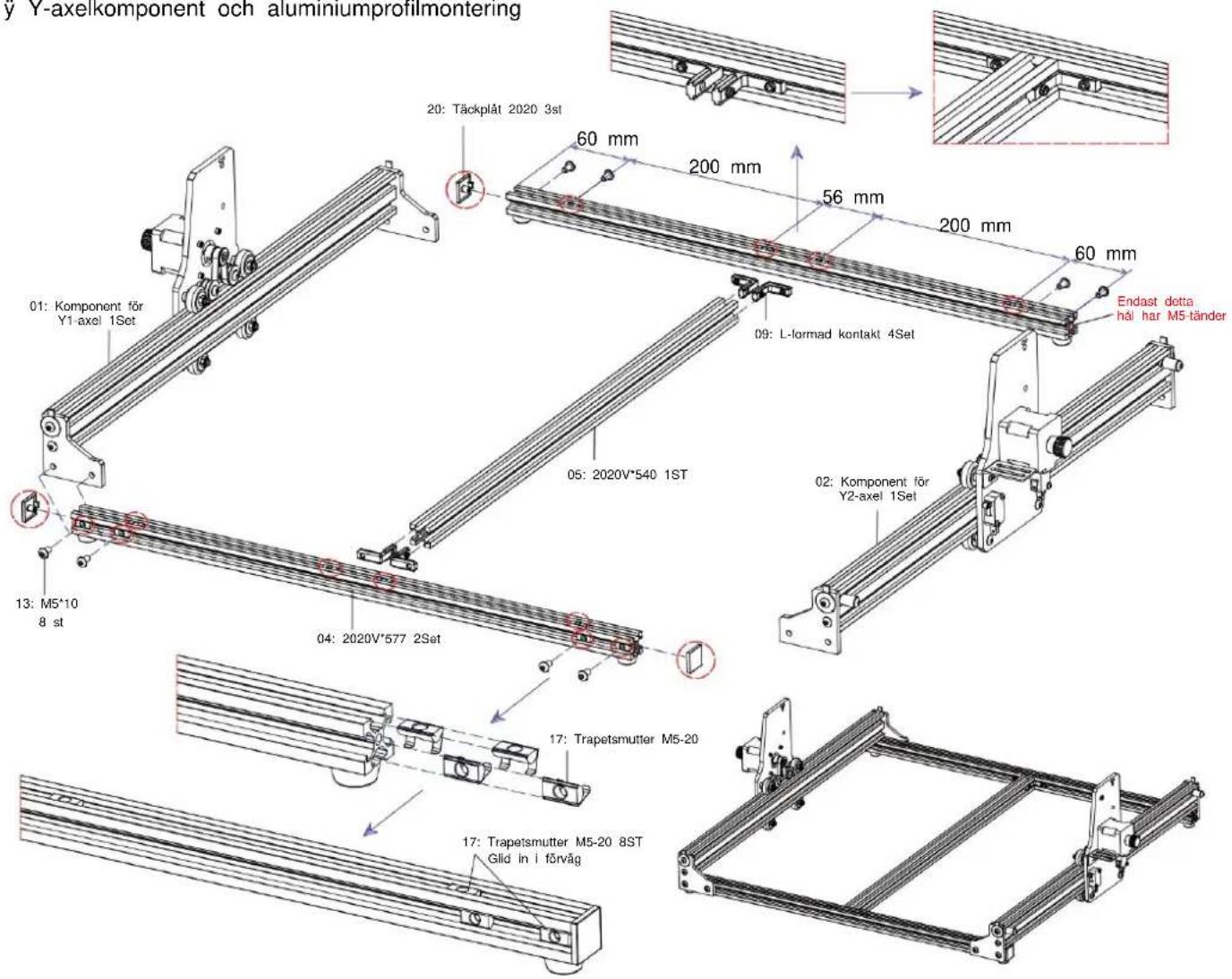

ÿ Y-axelkomponent och aluminiumprofilmontering

y Y-axelkomponent och aluminiumprofilmontering 20: Täckplåt 2020 3st 60 mm 200 mm 56 mm 200 mm 60 mm Endast dotta häl har M5-tänder 01: Komponent för Y1-axel 1Set 09: L-formad kontakt 4Sel 05: 2020V*540 1ST 02: Komponent för Y2-axel 1Set 13: M5*10 8 st 04: 2020V*577 2Set 17: Trapetsmutter M5-20 17: Trapetsmutter M5-20 8ST Glid in i förväg

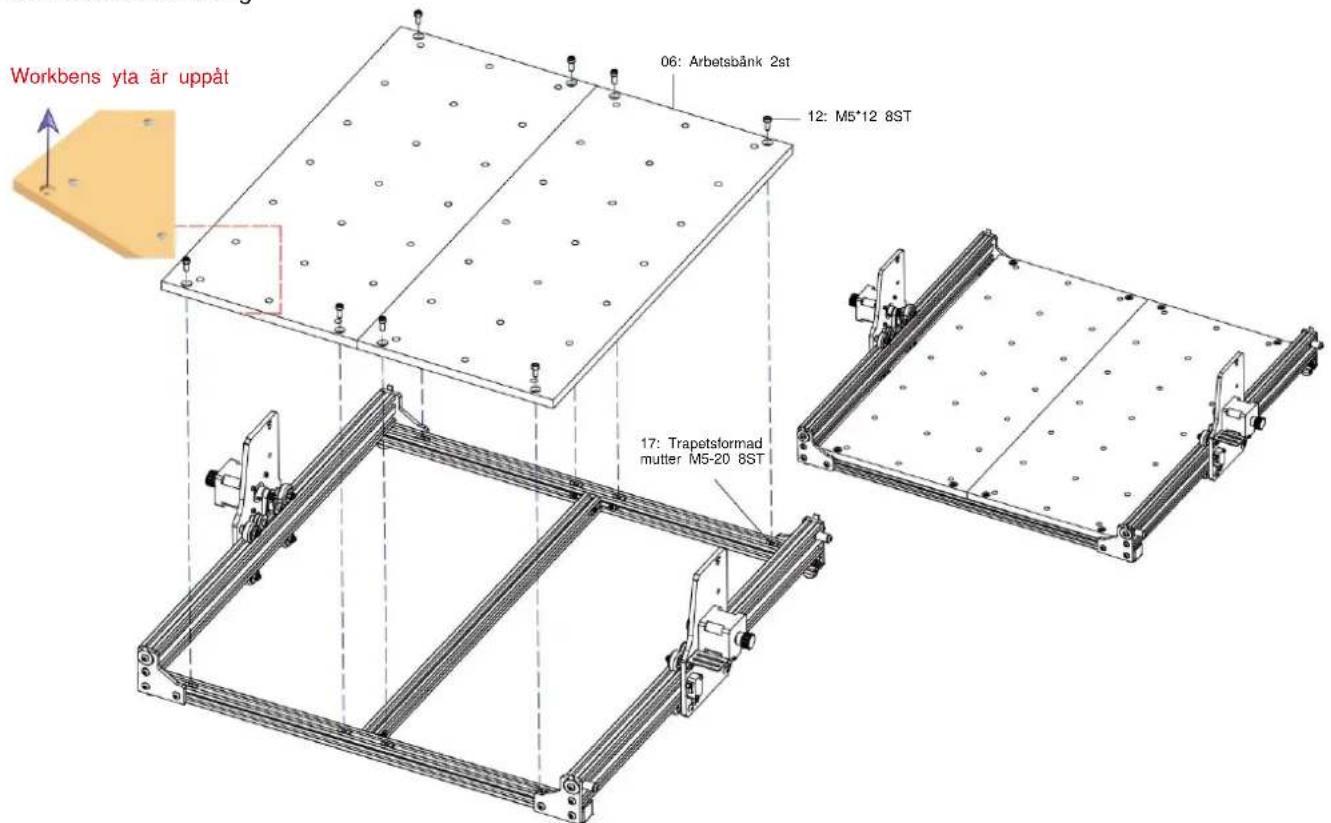

ÿ Arbetsbänksmontering

Workbens yta är uppåt 06: Arbetsbänk 2st 12: M5*12 8ST 17: Trapetsformad mutter M5-20 8ST

ÿ X-axelkomponentmontering

ÿ Spindelfixtur och motorenhet

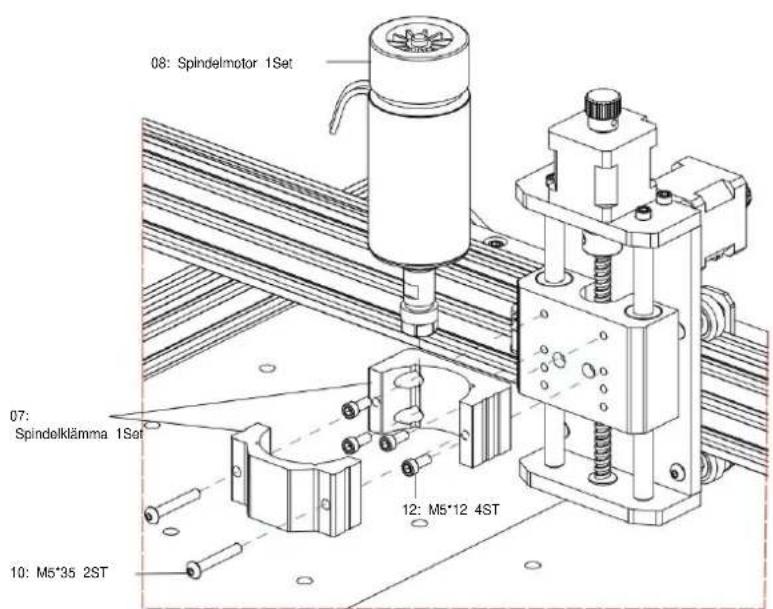

08: Spindelmotor 1Set 07: Spindelklämma 1Set 12: M5*12 4ST 10: M5*35 2ST

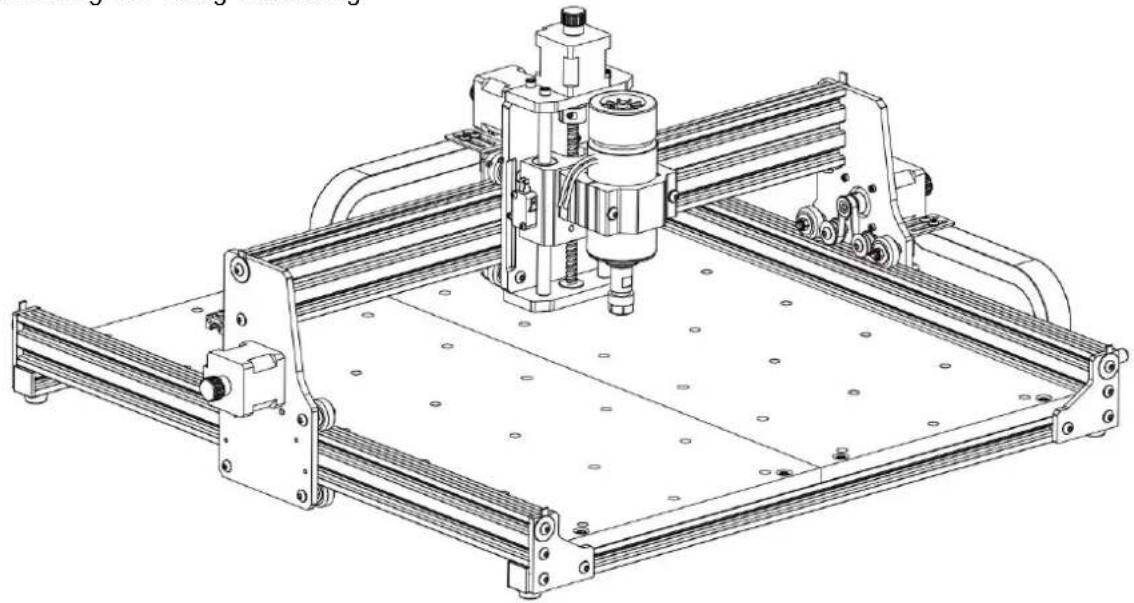

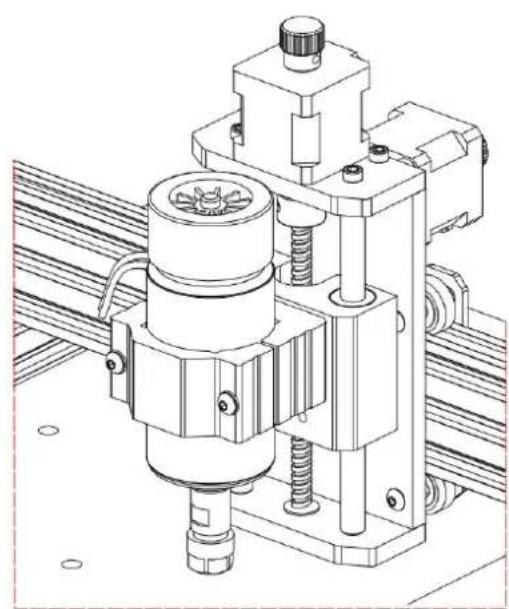

ÿ Maskinritning av färdig montering

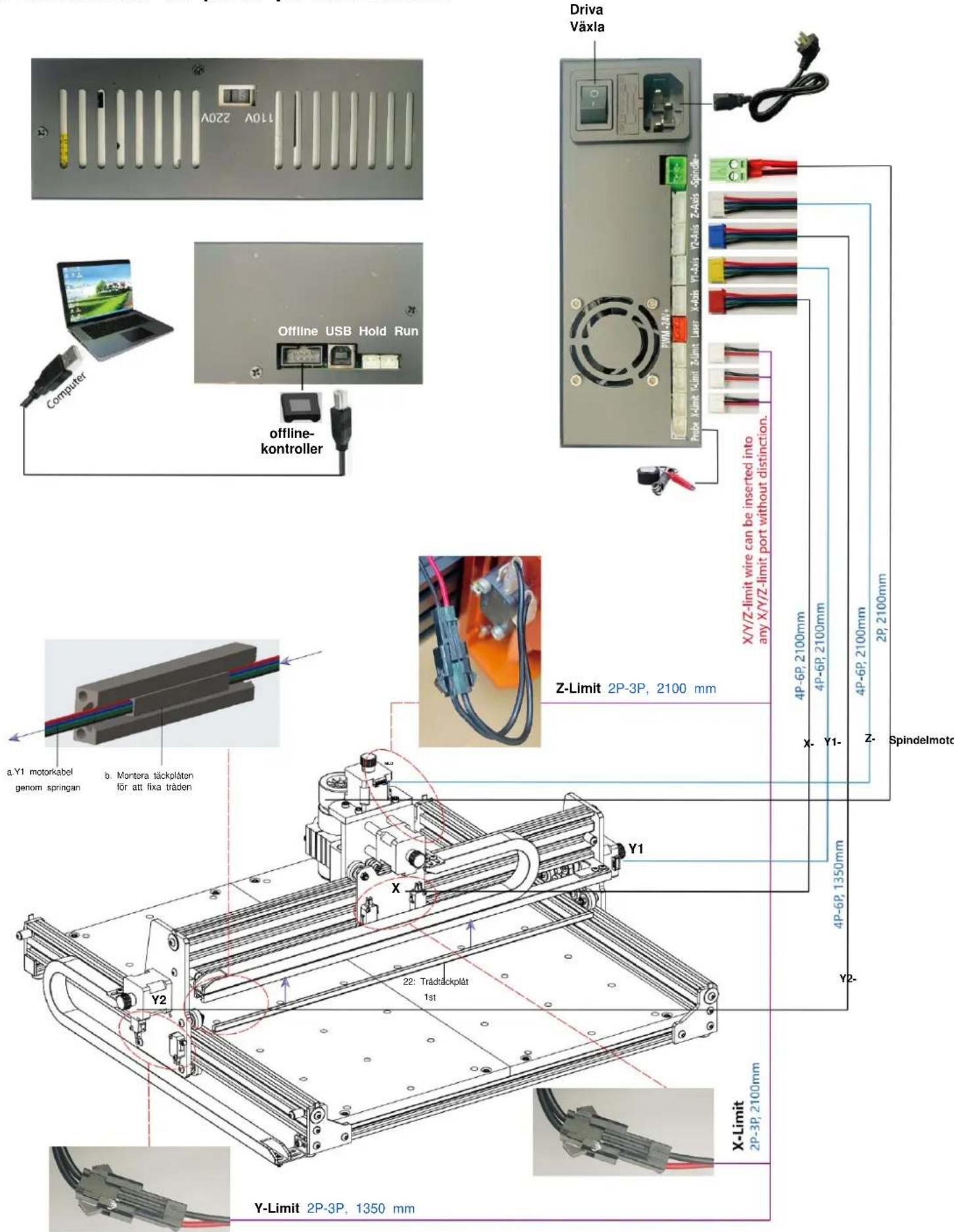

1. Instruktioner för portar på kontrollboxen


11TOV 220V Driva Växla Computer Offline USB Hold Run offline-kontroller X/Y/Z-limit wire can be inserted into any X/Y/Z-limit port without distinction. a.Y1 motorkabel genom springan b. Montera täckplåten för att fixa träden Z-Limit 2P-3P, 2100 mm 4P-6P, 2100mm 4P-6P, 2100mm 4P-6P, 2100mm 2P, 2100mm Z- Spindelmotc 4P-6P, 1350mm Y1 Y2- Y-Limit 2P-3P, 1350 mm X-Limit 2P-3P, 2100mm

4. Candle Software

Candle är en GUI-applikation för GRBL-baserade CNC-maskiner med G-Code visualizer. Candle är en programvara med öppen källkod som är lämplig för bearbetning av CNC-verktygsmaskiner. Den stöder bearbetning av G-kodfiler och visuell visning.

Funktioner som stöds:

(1) Styrning av GRBL-baserad CNC-maskin via konsolkommandon, knappar på formulär, numeriska knappar.
(2) Övervakning av CNC-maskinens tillstånd.
(3) Ladda, redigera, spara och skicka G-kodfiler till CNC-maskin.
(4) Visualisera G-kodfiler.

4.1 Staternas

arbetskoordinater:

Representerar nuvarande X, Y & Z lokala koordinater för CNC.

Maskinkoordinater:

Representerar aktuella X, Y & Z absoluta maskinkoordinater.

En av följande CNC-status: ÿ Inaktiv

- väntar på ett G-kodkommando Kör - kör ett G-kodkommando y Hem - referenscykel körs y Kontrollera

- G-kodkommandokontrollläget är aktiverat y

Håll - pausad av en "!" kommando, måste startas om av ett "\~"-

kommando y Larm - CNC vet inte var det är och blockerar alla G-kodkommandon

State Work coordinates: 7.145 4.635 -0.050 Machine coordinates: 7.145 4.635 -0.050 Status: Run

4.2 Kontroll

Hem-knappen

Startar referenscykelproceduren med kommandot "\$H".

Z-sond

Startar sökningsproceduren för Z-axeln med hjälp av det kommando som anges i inställningarna ("Z-sondkommandon").

Exempelkommando:G91G21; G38.2Z-30F100; G0Z1; G38.2Z-1F10

Control

Noll X/Y

Nollställer "X"- och "Y"-koordinaterna i det lokala koordinatsystemet. Behåller även en lokal systemförskjutning ("G92") för senare användning.

Äterställ X/Y/Z

Äterställer lokala systemkoordinater med kommandot "G92".

Säker Z

Flyttar verktyget med "Z"-axeln till säker position. Positionskoordinater kan anges i inställningen "Safe Z". Position måste anges i maskinkoordinater.

Återställa

Äterställer CNC med kommandot "CTRL+X".

Lása upp

Låser upp CNC med kommandot "\$X".

4.3 Programvara med hjälp av steg

(1). Installera drivrutinen

För första gången ansluter du enheten till datorn via USB-kabel och klickar på CH341SER.exe- filen i drivrutinsmappen för att installera drivrutinen. Under normala omständigheter kommer Win10-systemet automatiskt att identifiera och installera drivrutinen. För Win7- och Win8-system, installera det manuellt.

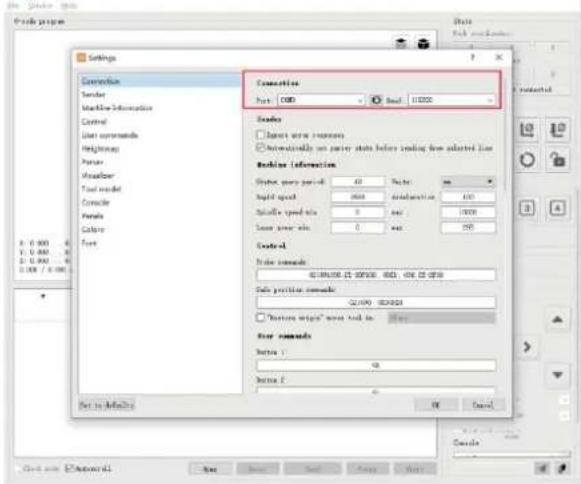

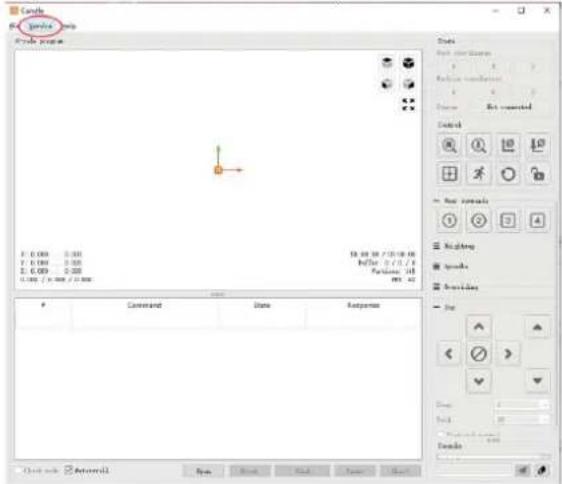

(2) Ställ in port och anslutning

När du har installerat drivrutinen, öppna enhetshanteraren på datorn och klicka på portalternativet för att se innehållet inuti den röda rutan på skärmen som visas i figuren nedan (portinformationen finns inom parentes).

Kom ihåg portinformationen ovan, byt till Candles mjukvarugränssnitt och klicka på alternativet "Inställningar" i det övre vänstra hörnet. Om du väljer inställningen visas inställningsfönstret. Under "Anslutning", välj portnamnet du frågade efter, välj överföringshastighet 115200 och klicka sedan på "ok" för att avsluta inställningen.

Candle Spruce Style process F: 0.000 0.000 F: 0.000 0.000 E: 0.009 0.000 U: 1.000 / 2.000 / 3.000 Command State Response Start Back Stop Save Help

(3). Komplett anslutning När

du har ställt in porten och baudhastigheten klickar du på Slutför. Statusfältet längst upp till höger i Candle-gränssnittet kommer att visa Idle, och samtidigt visar konsolen längst ner till höger informationen som visas nedan, vilket indikerar att anslutningen har upprättats.

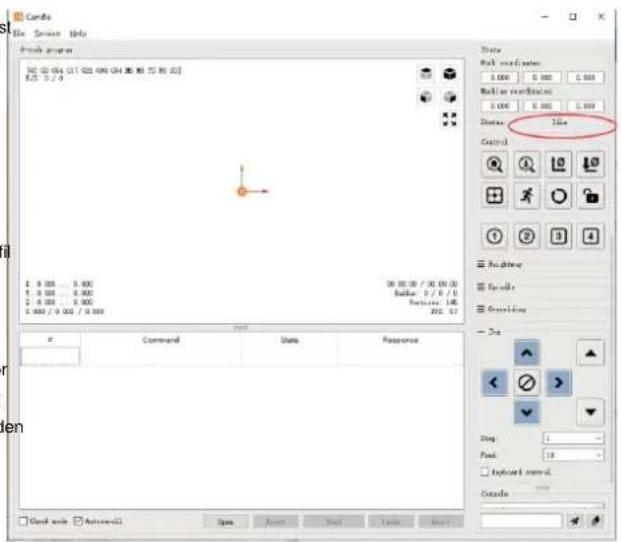

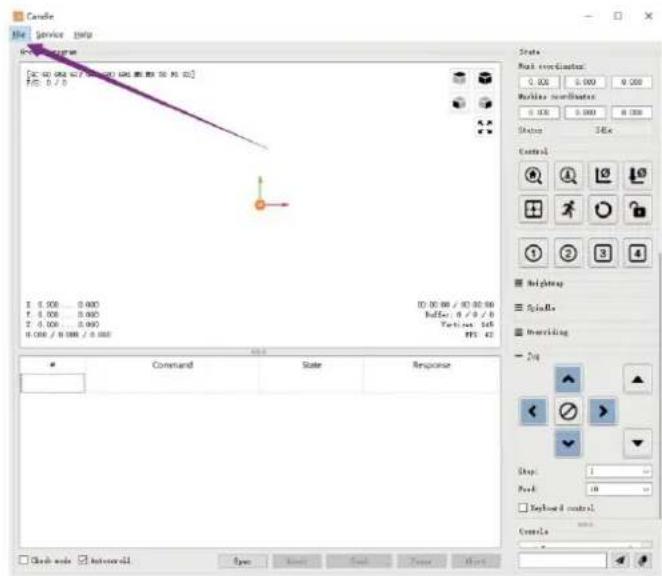

(4). Bearbeta dokument Klicka

på alternativet "Arkiv" överst i ljuset och klicka sedan på "Ny" för att skapa G-kod.

På kommandofältet längst ner i gränssnittet, klicka på "Öppna" för att välja en G-kodfil som har gjorts för att importera filen.

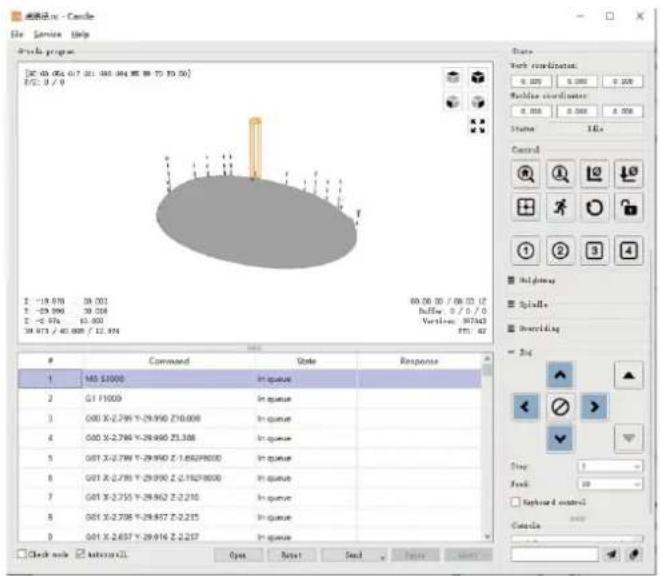

Efter importen kommer mitten av gränssnittet att visa en visuell graf som består av verktygsbanor (positionen för den pennformade grafen i grafen är den aktuella verktygspositionen). I visualiseringsfönstret, håll nere vänster musknapp för att flytta för att rotera grafen, och håll nere höger knapp för att flytta. Grafik, rullning av mitthjulet kan zooma in och ut ur grafiken. Samtidigt kommer innehålet i G-koden att visas i de nedre kommandoraden. Under bearbetningen kommer maskinen att köras en efter en enligt G-Code-kommandona.

Cable File Service Help Create process H2: 0.004 (1:000,000,004,005,70,80,90) E: 5 / 5 Time Work coordinates: 0.000 0.000 0.000 Work coordinates: 0.000 0.000 0.000 Status: Time Carry(s) Recycling Slope Corresponding - Time Command State Response Stop: Peak: 18 Endset control Condo Check mode: Automatic1 Open Insert Tools Tools Help

Candle File: service info Candle [0.00] (0.00) / [0.00] (0.00) (0.00) (0.00) F: 0.00 T: 0.000 ... 0.000 F: 0.000 ... 0.000 T: 0.000 ... 0.000 T: 0.000 ... 0.000 ID: 35.88 / 42.82.66 Buffer: 8 / 9 / 10 Texture: 145 PPS: 42 State: Mark coordinates: 0.000 0.000 0.000 Mark coordinates: 0.000 0.000 0.000 Status: 34% Control: Heightmap Spindle Unskading Jog Stop: Pack: Keyboard control Candle: Command State Response Clock mode Intervocal Sync Next Finish Finish Help

C:\Program Files\Service\Help C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\ProgramFiles\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\ProgramFiles\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\C:\Program Files\ C:\rm10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 Command State Response 1 MS-10000 In queue 2 G1 F1000 In queue 3 G01 X-2.795 Y-29.950 Z16.000 In queue 4 G01 X-2.795 Y-29.950 Z3.388 In queue 5 G01 X-2.795 Y-29.950 Z-1.652P8ECC In queue 6 G01 X-2.795 Y-29.950 Z-2.152P8ECC In queue 7 G01 X-2.755 Y-29.952 Z-2.235 In queue 8 G01 X-2.795 Y-29.957 Z-2.235 In queue 9 G01 X-2.657 Y-29.916 Z-2.237 In queue

(5). Fixtur, verktygsinstallation och Ställ in arbetskoordinatens ursprung

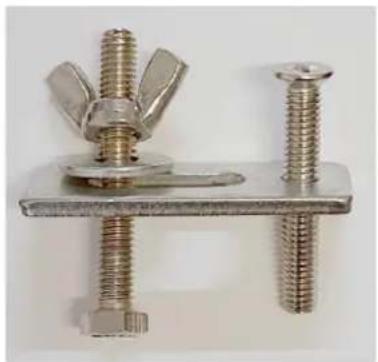

Fixturen i produktsatsen är inte monterad. Det finns fyra set totalt. Utseendet och användningen av den monterade armaturen är visas i de högra figurerna.

Innan du kör G-kodprogrammet behöver du för att hitta gravyrens position i förhållande till den övergripande gravyrplattan. Det finns ett treaxligt koordinatsystem i den visuella grafiken. Ursprunget för det treaxliga koordinatsystemet är verktygsinställningspunkten för den faktiska bearbetningsgrafiken.

Du kan flytta verktyget för att fastställa gravyrgrafikens position i förhållande till den övergripande gravyrplattan baserat på positionen för detta ursprung. Gravyrfiguren i figuren nedan är tagen som ett exempel.

Efter att den valda verktygspositionen har startat nollställs X/Y- och Z-axlarna till noll (däh) är nollställande X/Y- och Z-axelknappar). Innan du återgår till noll, se till att verktyget närmar sig avständet för ett pappersark för gravering, och återställ sedan X/Y- och Z-axlarna till noll (vänligen använd en vass kniv med platt botten när du graverar och använd en cylindrisk fräsning frås vid bearbetning av plan, slitsar och hål) Effekten är att den skulpterade figuren kommer att huggas med bladspetsen som ursprung.

ER11-hylsan på spindelmotorn ska klämmas fast i det fasta huvudet först, och den måste klämmas på plats. Vid installation skäraren, förläng inte spännhylsan för mycket, som visas i den första bilden nedan.

När du har hittat graveringspositionen klickar du på skicka-knappen nedan så börjar enheten automatiskt gravera. Statusfältet kl uppe till höger visar löpning. Visualiseringsfönstret visar att verktyget rör sig längs verktygsbanan. Du kan välja paus- och stoppknapparna nedan när du graverar. (När du har pausat klickar du igen för att fortsätta med föregående snitt. Efter avslutad klickar du på Skicka för att börja bearbeta från början).

(7). Färdig bearbetning

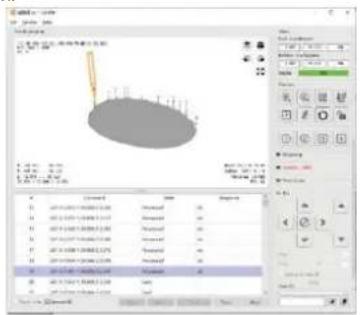

Efter att bearbetningen är klar, uppmanar visualiseringsfönstret att graveringen är klar och den tid som krävs för träsnideri.

Obs: Offline-styrenheten och datorn kan inte anslutas till gravymaskinen samtidigt. När du använder offlinekontroller, se till att USB-kabeln på maskinen och datorn är bortkopplade.

Offline-styrenheten har ett externt 12V standby-strömförsörjningsgränssnitt. När användare använder andra moderkort utan strömförsörjning och svag strömförsörjningskapacitet kan de ansluta en extern strömförsörjning för att förse regulatorn med ström

5.1 Huvudsida: Y-:

höger Y+: vänster Z+: Skicka \$X till GRBL-moderkortet för att låsa upp det.

OK/SPN: Bekräfta-knapp.

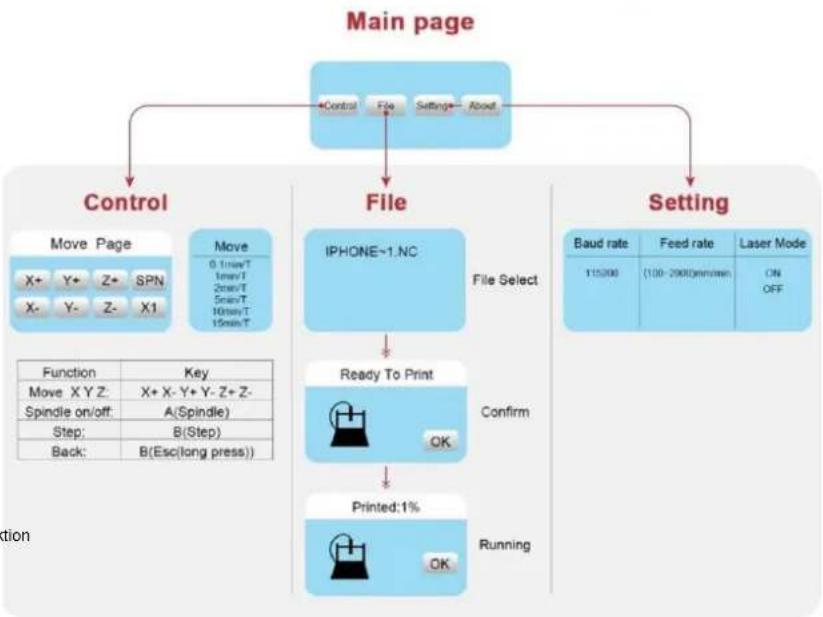

5.2 Kontrollsida: Flytta

manuellt varje axel till önskad position.

X+: X-axeln rör sig åt höger, X- motsatt. Y+: Y-axeln rör sig framåt,

Y- motsatt. Z+: Z-axeln rör sig uppåt, Z- motsatt.

OK/SPN: Spindeltestbrytare, tryck för att öppna spindeln (motsvarande SPN-grå på skärmen), tryck igen för att stänga spindeln (motsvarande SPN på skärmen återgår till det normala). Tryck länge för att gå in på sidan för ändring av spindelhastighet. På den här sidan är Y+/Y- Hög/Låg spindelhastighet, tryck länge på OK/SPN för att lämna sidan för att ändra spindelhastighet.

Exit/STP: Funktion 1: Tryck på varje axelknapp på XYZ för att ändra rörelseavståndet med 0,1, 1, 5, 10 cykler varje gång. Funktion 2: Håll intryckt i cirka 2 sekunder för att avsluta.

Y+: upp, Y-: ner OK/

SPN: Bekräfta valet och gå in på bekräftelsegraveringssidan.

5.4 Bekräfta gravyrsidan: Bekräfta att

graveringsfilen startas utan fel.

OK/SPN: Bekräftelsen startar, redo att skrivas ut blir procentandelen för förloppsvisning, filvalssidan returneras efter att graveringen är klar.

5.5 Inställningssida:

X+/ X-: Ändra överföringshastighet; Y+/Y-: Ändra matningshastighet med ±100/klick; Z+/Z-: Ändra matningshastighet med ±10/klick; OK/SPN: Ändra laserläge PÅ/AV

5.6 Wi-Fi-nätverk och webben

Offlinekontrollem har trådlöst WiFi-nätverksfunktion. Som standard upprättas WiFi-hotspot för VIGO-STK**** automatiskt.

Du kan ansluta till hotspot via WiFi på din dator eller mobiltelefon med lösenordet 12345678, och sedan öppna 192.168.0.1 eller vigostick.local i webbläsaren för att hantera (ladda upp eller ta bort) filerna på SD-kortet på offlinekontrollern, och du kan också ange SSID (Endast stöd för 2.4G-signal)-kontot och lösenordet för att hjälpa offlinekontrollen att komma åt ditt lokala WiFi-nätverk. Efter att styrenheten är ansluten till den lokala 2.4G WiFi kan den aktuella IP-adressen för styrenheten eller domännamnet vigostick.local fortfarande öppnas för att komma in i webbhanteringsgränssnittet. Du kan öppna sidan Om för kontrollenheten för att kontrollera IP-adressen.

Nätverksstatus: Det finns en prick i det övre vänstra hörnet på huvudsidan. Den RÖDA punkten indikerar att VIGO-STK**** hotspot är aktiv, och den GRÖNA punkten indikerar att kontrollern har anslutit till lokalt WIFI.

Webbhanteringsgränssnittet är som föregående sida. Webbsidorna fungerar enligt följande: Klicka på menyn "Kontroll", gränssnittet MOVE Control visas, du kan klicka på motsvarande knapp för att styra CNC-maskinens rörelse.

Klicka på menyn "Arkiv", visar snittfilerna som för närvarande är lagrade på SD-kortet på den aktuella offlinekontrollern. Du kan ladda upp nya filer till styrenheten. Efter att ha valt motsvarande carvinglil för att starta carvingen, visar gränssnittet filen som skärs och framstegen för carvingen. Du kan klicka på knappen för att pausa eller sloppa snidningsprocessen.

Klicka på menyn "Inställningar", gå in i skärmaskinens inställningsgränssnitt, där du kan ställa in några kontrollparametrar, eller utföra återställning, läsa upp, återställa inställningar, verktygsinställning, slå på/av laserläge och andra kommandon.

6. Återställ fabriksinställningarna Om

maskinens mekaniska rörelse är jämn, men gravyrrörelsen verkar ha fastnat, eller om stegmotorn inte flytta, försök att återställa fabriksinställningarna för moderkortet.

Metod : Kör Candle-programvaran och skicka kommandot \$RST=* till maskinen, starta sedan om maskinen.

CNC reparationsguide

Problem	Lösning
Dator och offlinekontroll kan inte kontrollera maskinens normala rörelse eller gravera onormalt	Kontrollera om offlinekontrollern och datorns USB båda är anslutna till graveringsmaskinen. Om så är fallet, koppla bort någon av offlinekontrollernaeller datorns USB-kabel. Båda kan inte kopplas till gravyrenmaskinen samtidigt.
Maskinen är ansluten till datorn och påslagen, men graveringsmjukvaran visar en anslutning fel	Se till att datorn har rätt drivrutin installerad; behaga kontrollera om USB-gränssnittet är korrekt anslutet; snälla se tillCOM-porten är vald korrekt (välj inte COM1); Se till att baudhastigheten är korrekt vald (välj 115200).
Programvaran visar ett larmfel, styrenhetenär låst och att klicka på återställ och lås upp eliminerar det inte	Kontrollera om gränslägesbrytarna i XYZ treaxlig riktning är intryckta ner eller blockeras av främmande föremål. Rengör dem vid behov.Alternativt koppla ur anslutningen gränslägesbrytarnas kablar. Om det återgår till det normala, motsvarande omkopplaren har kortslutits och misslyckats. Det kan ersättas eller tillfälligt överges.
Det graverade innehållet visas som en spegelvänd reflektion av originalbilden, och den manuella rörelseriktningen är felaktig	Ställ bara in Grbl-parametrarna i programvaran för att vända riktningen påX- eller Y-axeln.
Det graverade innehållet verkar roterat 90 grader	Kontrollera om anslutningsskarvarna på regulatorns XY-axel har bytts ut. Byt bara ut anslutningarna tillbaka.
Den graverade bilden är förvrängd och feljusterad	Kontrollera om det finns någon glidning mellan ledskruvens motoraxel och kopplingen. Dra åt ställskruvarna i båda ändarna av kopplingen.
Efter modifiering av graveringsmaskinens firmwareparametrar, olika onormala maskinrörelser eller onormala gravystorlekarinträffa	Vänligen återställ firmware till fabriksinställningar.Kör Candle-programvaran, anslut till maskinen och skriv in och skicka kommandot längst ner till höger i kommandorutan RST=*, starta sedan om maskinen.
