GEBRUIKSAANWIJZING OCS-S1 Vevor

Symbool	Symbool Beschrijving
	Waarschuwing - Om het risico op letsel te verkleinen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongelu het risico op letsel, brand of elektrocutie te verminderen, altijd de onderstaande aanbevelingen op te volgen.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.
	Waarschuwing: draag altijd een oogbescherming wanneer u product gebruikt.
	Informatie over verwijdering: Dit product valt onder de bepalingen van de Europese ric 2012/19/EG. Het symbool met een doorgestreepte afvalbak aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producter als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten word ingeleverd bij een inzamelpunt voor recycling van elektrisch elektronische apparaten.

Algemene veiligheidsinstructies

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en -opmerkingen.

Het niet opvolgen van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of letsel.

Voor goede prestaties en nauwkeurige metingen dient u voorzichtig te zijn bij de dagelijkse bediening en het onderhoud.

VEILIGHEID OP DE WERKPLEK

a) Houd het toepassingsgebied schoon en goed verlicht. Onreine en donk gebieden leiden tot ongelukken.
b) Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals i de aanwezigheid van ontvlambare vloeistoffen, gassen of dampen. Elektrisch gereedschap genereert vonken die stof of dampen kunnen ontsteken.
c) Houd kinderen en omstanders uit de buurt wanneer u het apparaat be Afleidingen kunnen leiden tot verlies van controle over het apparaat.

Gebruiksaanwijzing:

Overbelast de kraanweegschaal niet, dit kan schade aan de weegcel veroorza Laat de lading niet te lang op de digitale weegschaal hangen. Dit zal de nauwkeurigheid van de weegschaal verminderen en de levensduur van de loadcell verkorten;

Controleer de beugel en haak voor gebruik. Controleer clips, pennen en schroeven regelmatig;

Bedankt voor uw steun aan onze producten!

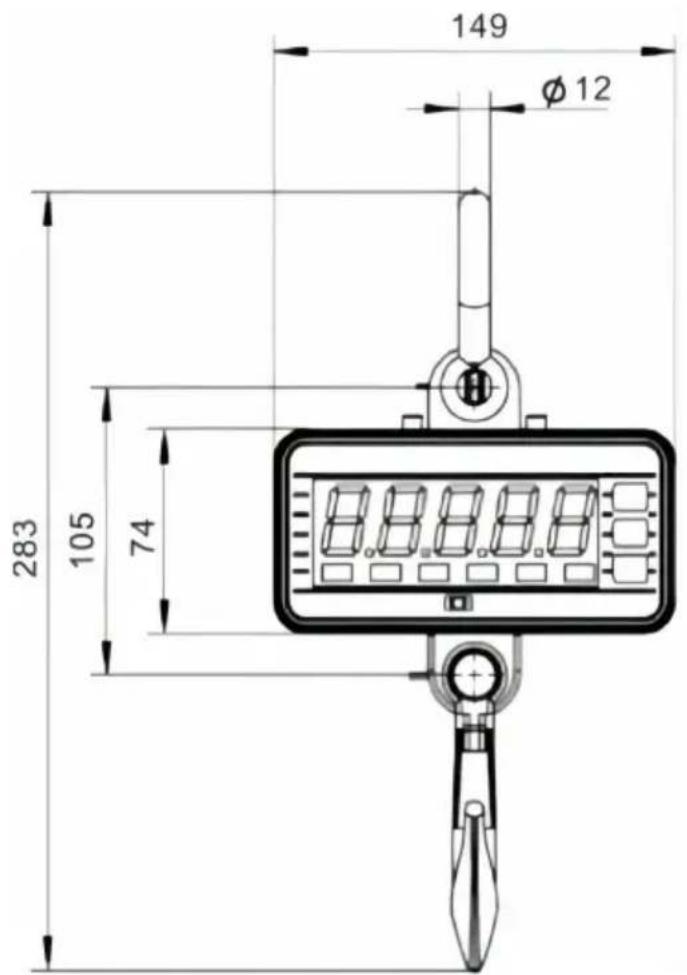

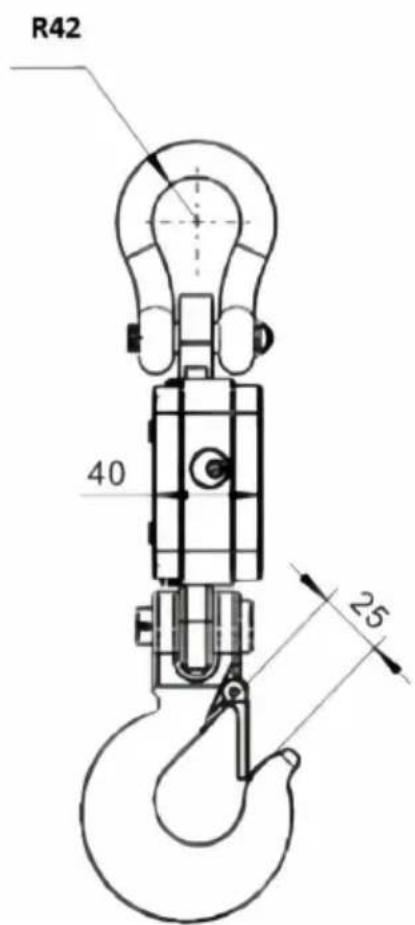

49. Afmetingen en gewicht

149 Ø 12 283 105 74

R42 40 25

50. Weergave en toetsen

- Toonladders

Sleutel	Naam	Functie
	Aan/Uit	Kort indrukken: Annuleren & terug naar de weegmodusLang indrukken: Aan/Uit
	TARRA/NUL	Kort indrukken: Tarra in/uit; Cijfer verhogenLang indrukken: Nul; Cijfer verplaatsen
	HOUDEN/EENHEID	Kort indrukken: Vergrendelen/ontgrendelen; Bevestigen & volgendeLang indrukken: Eenheid wisselen; Decimaal punt invoeren/annuleren

- Afstandsbedieningen

Sleutel	Naam	Functie
	Nul	Hetzelfde als lang indruk
	Tarra	Hetzelfde als kort indrukken
[y57W]	Uitstel	Hetzelfde als kort indrukken
	Toepasselijk	Gewicht verzamelenVerminder knipperend cijfer
	Verd.	Laatste gewicht verwijderenWis alle gewichtenLinks scrollend knipperend cijfer
	Formule 1	WeergaveInvoer/annuleren decimaal punt
	F2	Eenheidsschakelaar
	Uit	Lang indrukken om uit te schakelenTerug naar de weegmodus
	2e	2e functie

- Indicatoren

LED	Naam	Opmerking
STB.	Stabiel	verlicht wanneer het gewicht stabiel is
NUL	Nul	verlicht wanneer het gewicht op nul staat
TARRA	Getareerd	brandt wanneer de weegschaal getarreerd is
UITSTEL	Uitstel	brandt als de weegschaal vergrendeld is
pond	pond	verlicht wanneer de eenheid lb is
kg	kg	brandt als de eenheid kg is
N	N	Kg en lb lichten uit

- Bericht

Bericht	Sta voor	Opmerking
		gewicht detecteren
SETUP	INSTELLINGEN	Gebruikersinstellingenmenu
bRt99	Batterij	batterijduur percentage
End	EINDE	opslaan en afsluiten
off	UIT	uitschakelen
ouEr	OVERbelasting	overbelasting
Err	Fout	ongeldige bewerking
ACC	Accumuleren	gewicht verzamelen
dEL	Verwijderen	verwijder laatste gewicht
[LLr]	Duidelijk	verwijder alle gewichten

51. Operatie s

- Aan/uit

Lang indrukken om de weegschaal aan te zetten. De weegschaal voert initialisatie- en power-on-tests uit, toort twee keer, daarna wordt de capaciteit weergegeven, het batterijlevensduurpercentage wordt 68t99 weergegeven, gewichtsdetectie wordt weergegeven en vervolgens automatisch op nul gezet.

Raadpleeg het hoofdstuk Schaalconfiguratie in de technische handleiding voor informatie over Auto-Zero.

☑ Druk lang op of om de weegschaal uit te schakelen. Batterijduurpercentage bRt99 wordt weergegeven, uit-bericht wordt weergegeven en vervolgens wordt de stroom uitgeschakeld.

Wanneer de spanning van 3 batterijen lager is dan 3,2V, schakelt de weegschaa zichzelf automatisch uit. Vervang de lege batterijen door nieuwe.

- Nul

Houd ingedrukt of druk op , om op nul te zetten. NUL wordt weergegeven.

Raadpleeg voor informatie over het handmatige nulbereik het onderdeel Schaalconfiguratie in de technische handleiding.

- Tarra in/uit

☑ Druk in de brutomodus op, of druk op, om te tarrerenTARE wordt weergegeven.

Tare zal het schijnbare overbelastingsbereik van de weegschaal verkleinen. Bijvoorbeeld, als een 500*0.2kg weegschaal een 100kg container als tarra heeft, de weegschaal overbelasten bij een nieuw gewicht van 401.8kg (500 - 100 + ex-divisies).

☑ Druk in de netmodus op, of druk op, om uit te tarrere TARE verdwijnt.

- Vergrendelen/ontgrendelen

☑ Druk op of om het scherm te vergrendelen. HOLD toont.

☑ Druk nogmaals op om het scherm te ontgrendelen. HOLDverdwijnt.

- Accumuleren

☑ Druk om het huidige gewicht te verzamelen.

RCC toont, wat aangeeft dat het gewicht is verzameld. De weegschaal gebruik het weergegeven gewicht, dus bruto- of nettogewicht wordt toegevoegd aan dezelf accumulator.

- Weergave

☑ Druk op om de weergavemodus te openen.

Het display toont het geaccumuleerde gewicht.

☑ Druk op of om de hoogste 5-cijferige of laagste 5-cijferige waarde te bekijken.

☑ Druk op of om de weergavemodus te verlaten.

- Laatste gewicht verwijderen

☑ Druk om het laatst gemeten gewicht te verwijderen.

del toont, wat aangeeft dat het laatste geaccumuleerde gewicht is verwijderd. verwijderfunctie verwijdert alleen het laatste gewicht.

☑ Druk eerst op en druk vervolgens op om al het verzamelde gewicht te wissen.

wordt weergegeven, wat aangeeft dat alle gewicht is verwijderd.

- Eenheidsschakelaar

Houd ingedrukt of druk op om te schakelen tussen kg, lb en N.

Als de eenheid kg is, wordt weergegeven. Als de eenheid lb is, wordt weergegeven. Als de eenheid N is, lichten Kg en lb uit.

Voor meer informatie over de gebruikerseenheid raadpleegt u het onderdeel Schaalconfiguratie in de technische handleiding.

52. Gebruikersinstellingen

Druk eerst op en druk vervolgens op of om het menu Gebruikersinstellingen te openen, wordt weergegeven.

● Automatische uitschakeltijd

☑ Druk op of om de automatische uitschakeltijd in te voeren OFF-

☑ Druk op of druk op of om de timingwaarde te wijzigen.

Auto-uit-timing kan worden ingesteld op: (uitgeschakeld), (5min), (10min), 5(15min), (30min), (60min). Standaard is deze uitgeschakeld.

De automatische uitschakelfunctie maximaliseert de levensduur van de batterij van weegschaal om te voorkomen dat mensen de weegschaal uitzetten als deze niet werkt.

Auto-Off start de afteltimer wanneer er geen actie is, of de belasting stabiel is. toetsaanslag of beweging in de belasting start de afteltimer opnieuw.

- Weergave helderheid

☑ Druk op of om de helderheid van het display te openenbr

☑ Druk op of druk op of om de helderheidswaarde te wijzigen.

De helderheid van het scherm kan worden ingesteld op: (uitgeschakeld), 1 (gedimd), 2 (normaal), (helder).

Door de helderheid van het scherm te dimmen, bespaart u aanzienlijk op de ba

- Timing inactieve modus

☑ Druk op of om de timing van de inactieve modus te openen dl --

☑ Druk op of druk op of om de timingwaarde te wijzigen.

De timing voor de inactieve modus kan worden ingesteld op: (uitgeschakeld), (5 sec), (10 sec), (15 sec), (30 sec), (60 sec). Standaard is dit 30 sec.

Om de batterijduur te maximaliseren, gaat de weegschaal automatisch naar de Id

Mode wanneer er geen actie is of de belasting stabiel is. In de Idle Mode werl weegschaal in een status met laag stroomverbruik. Elke toetsaanslag of beweging de belasting wekt de weegschaal uit de Idle Mode.

☑ Druk op of om de gebruikersinstellingen te verlaten.

53. Batterijonderhoud

Om de levensduur van de batterij te maximaliseren, dient u de volgende batterij-onderhoudsgids te volgen.

Deze weegschaal werkt op 4 AA 1,5V batterijen.
De batterijbehuizingen aan de achterzijde van de weegschaal kunnen worden geopend door schroeven los te draaien.
Om de batterij te sparen, kunt u de automatische uitschakeling en de inactieve inschakelen om de helderheid van het scherm te dimmen.
Wanneer de spanning van 4 batterijen lager is dan 3,5V, schakelt de weegschaa zichzelf automatisch uit. Vervang de lege batterijen door nieuwe.

54. Probleemoplossing

Eenvoudige problemen kunnen worden opgelost met de onderstaande oplossin. Als er nog steeds problemen zijn, neem dan contact op met uw lokale vertegenwoordiger.

Symptoom	Mogelijke oorzaak	Voorgestelde oplossing
niet aan nadat[IMAGE]er op is gedruk	ontladen / defecte accu	Controleer de batterij en vervang deze
	defecte aan/uit-toets	druk harder en blijf 2 seconden drukken
	defecte stroomkabel	open het voorpaneel, controleer stroomkabel
	defect moederbord	contact opnemen met vertegenwoordiger
display knippert	ontladen batterij	batterij vervangen
er is geen actie ondernomen nadat de toets is ingedrukt	schaal is verstoord	sluit de stroomkabel opnieuw aan
	defecte sleutel	contact opnemen met vertegenwoordiger
gewichtsmeting is nie	lading in beweging	houd de lading stabiel
stabiel	zwakke anti-beweging	verander Anti-Motion niveau
	gedempte weegcel of moederbord	droge loadcell of moederbord
	defect moederbord	contact opnemen met vertegenwoordiger
gewichtsaflezing is niet nul als er geen belasting is	ontladen batterij	batterij vervangen
	Loadcell te lang belast	weegschaal ophangen in opslag
	weegcel driften	contact opnemen met vertegenwoordiger
grote fout bij het aflezen van het gewicht	schaal niet op nul gezet voordat de belasting wordt toegepast	Handmatige nulstelling van de weegschaal vóór het laden
	verkeerde eenheid	overschakelen naar de juiste eenheid
	kalibratie nodig	weegschaal kalibreren
	defecte loadcell of moederbord	contact opnemen met vertegenwoordiger

55. Bedieningsprocedures voor de Peak Holding-functie:

A> Gebruik de afstandsbediening om de Peak Holding-functieprocedures te bedienen

1. Druk op de driehoek-toets op de afstandsbediening twee keer, open de wachtwoordinterface en op het scherm van de weegschaal wordt P0000 weergegeven.

2. Druk op de toets van de afstandsbediening en , wijzig de cijfers. Druk op en om de invoer van de cijfers te verschuiven. Voer het wachtwoord voor het instellen van de piekvasthouding in P3721.

3. Druk op de afstandsbediening, voer het wachtwoord in voor SFN; Druk nogmaals om PK OFF in te voeren; Druk op de afstandsbediening of om PK ON te selecteren; druk vervolgens continu tot END. Wanneer de PKON-functie succesvol is ingesteld, wordt de piekhoudfunctie na de weegschaf weer ingeschakeld.

4. Druk bij daadwerkelijk gebruik op de afstandsbediening om de

piekhoudfunctie in of uit te schakelen. Het indicatielampje HOLD brandt wanne de piekhoudfunctie is ingeschakeld, of het indicatielampje HOLD is uit wannee piekhoudfunctie is uitgeschakeld.

De maximale weegwaarde wordt automatisch afgedekt en gehandhaafd onder (HOLD-conditie.

1. De HOLD-toets heeft als functie om de huidige waarde vast te houden de piekhoudfunctie niet is ingeschakeld. Dit is anders wanneer de piekhoudfun is ingeschakeld.

56. Specifications

Nauwkeurigheid	Chinees GB/T 11883-2002 CIII-eq. OIML R76
Tarrabereik	100% veilig
Automatisch nulstellen	±20% volle schaal
Handmatige nulstelling	±4% volle schaal
Stabiele tijd	≤10 seconden
Overbelasting	100% FS + 9e
Veiligheidsbelasting	120% vol
Ultieme belasting	400% vol
Batterij	4*AA 1.5V batterijen
Weergave	25,4 mm (1 inch) ultraheldere LED
Op.Tijd.	-10°C - +40°C
Op. Vochtigheid	20°C ≤90%

	Artikelen	Beschrijving
1	Naam	Industriële kraanweegschaal
2	Model	OCS-S1
3	Parameter	Nominale waarde(n): 4x1.5AA (6VDC)Capaciteit: 1000kg/2200lbDivisie: 0,5 pond

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Technische ondersteuning en e-garantiecertificaat
