INSTRUKCJA OBSŁUGI OCS-S1 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Symbol	Opis symbolu
	Ostrzeżenie - Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z zaleceniami podanymi poniżej.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosi rękawiczki.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosi okulary ochronne.
	Informacje dotyczące utylizacji:Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej odpadów w Unii Europejskiej. Dotyczy to produktu i wszyst akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Ogólne instrukcje bezpieczeństwa

OSTRZEŻENIE! Przeczytaj wszystkie ostrzeżenia i uwagi dotyczące bezpieczeństwa. Nieprzestrzeganie poniższych instrukcji może skutkować

porażeniem prądem, pożarem i/lub obrażeniami.

Aby zapewnić dobrą wydajność i precyzję pomiarów, należy zachować ostrożność podczas codziennej obsługi i konserwacji.

a) Utrzymuj obszar aplikacji w czystości i dobrym oświetleniu. Brudne i ciemne obszary prowadzą do wypadków.

b) Nie używaj elektronarzędzi w środowiskach zagrożonych wybuchem, takich jak obecność łatwopalnych cieczy, gazów lub oparów.

Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

c) Trzymaj dzieci i osoby postronne z dala od urządzenia podczas jego obsługi. Rozproszenie uwagi może prowadzić do utraty kontroli nad urządzenie

Uwaga dotycząca użytkowania:

Nie przeciążaj wagi dźwigowej, gdyż może to spowodować uszkodzenie ogniwa obciążnikowego;

Nie pozostawiaj ładunku zawieszonego na wadze cyfrowej przez długi czas.

Spowoduje to zmniejszenie dokładności wagi i skrócenie żywotności ogniwa obciążnikowego;

Przed użyciem sprawdź szeklę i hak. Regularnie sprawdzaj zaciski, sworznie i śruby;

Dziękujemy za wsparcie naszych produktów!

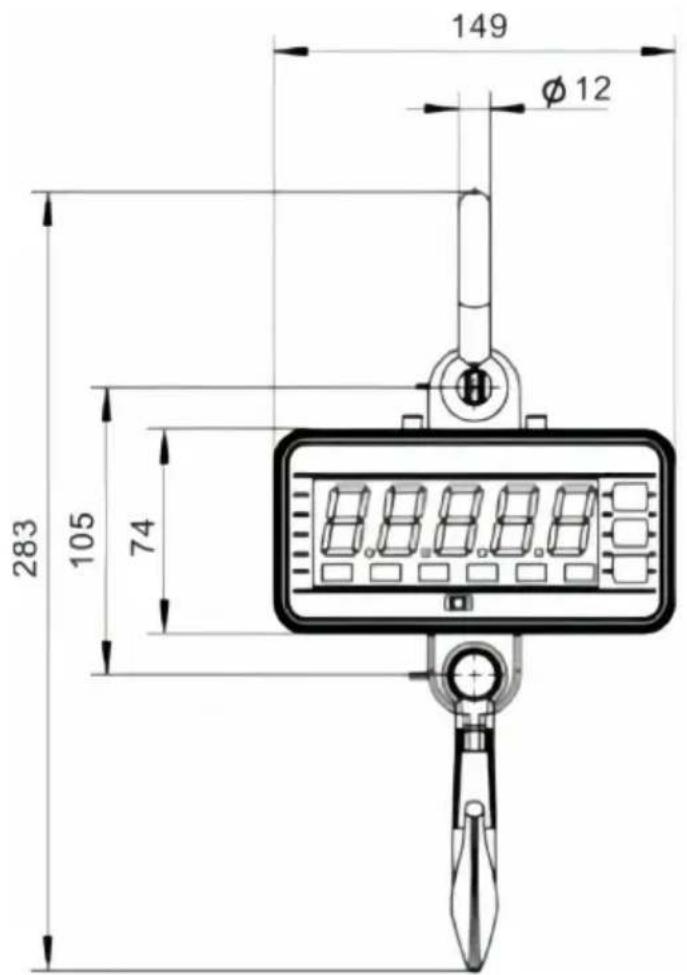

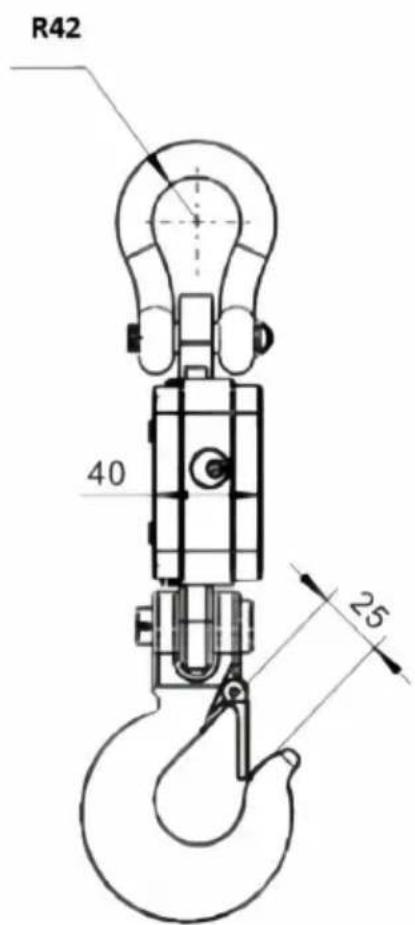

41. Wymiary i waga

149 Ø 12 283 105 74

R42 40 25

42. Wyświetlacz i klawisze

- Klucze skalowe

Klawisz	Nazwa	Funkcjonować
	Włącz/Wyłącz	Krótkie naciśnięcie: Anuluj i wróć do try ważeniaDługie naciśnięcie: włączanie/wyłączanie zasilania
	TARA/ZERO	Krótkie naciśnięcie: Tarowanie/tarowanie; Zwiększanie cyfryDługie naciśnięcie: Zero; Przesuń cyfrę
	TRZYMAJ/JEDNOSTKA	Krótkie naciśnięcie: Zablokuj/odblokuj; Potwierdź i przejdź dalejDługie naciśnięcie: Przełączanie jednostek Wprowadzanie/anulowanie przecinka dziesiętnego

- Kluczyki zdalne

Klawisz	NazwaZero	FunkcjonowaćTak samo jak długie naciśniecie
	Tara	Tak samo jak krótkie naciśniecie
	Trzymać	Tak samo jak krótkie naciśniecie
	Ak.	Gromadzić ciężarZmniejsz migającą cyfrę
	Usuń.	Usuń ostatnią wagęWyczyść wszystkie wagiLewy przewijany migający numer
[C30C]	F1	PoglądWprowadź/anuluj przecinek dziesiętny
[HHKO]	F2	Przełącznik jednostki
	Wyłączony	Naciśnij i przytrzymaj, aby wyłączyćPowrót do trybu ważenia
[7CZW]	2.	2. funkcja

- Wskaźniki

PROWADZONY	Nazwa	Notatka
STB-y.	Stabilny	świeci, gdy ciężar jest stabilny
ZERO	Zero	świeci, gdy waga wynosi zero
TARA	Tarowany	świeci, gdy waga jest wytarowana
TRZYMAĆ	Trzymać	świeci, gdy waga jest zablokowana
funt	funt	świeci, gdy jednostką jest lb
kg	kg	świeci, gdy jednostką jest kg
N	N	Kontrolki kg i lb wyłączone

- Wiadomość

Wiadomość		Oznaczać	Notatka
			wykryć wagę
		ORGANIZOWAĆ COŚ	Menu konfiguracji użytkownika
		Bateria	procent żywotności baterii
		KONIEC	zapisz i wyjdź
		WYŁĄCZONY	wyłączyć
		Przeciążać	przeciążenie

Err	Błąd	nieprawidłowa operacja
ACC	Gromadzić	gromadzić wagę
dEL	Usuwać	usuń ostatnią wagę
CLr	Jasne	usuń całą wagę

43. Operacja s

● Włączanie/wyłączanie zasilania

☑ Naciśnij i przytrzymaj, aby włączyć wagę. Waga wykonuje testy inicjalizacji i włączania, wyswietla dwa razy, następnie wyświetlą pojemność, 1000 wyświetlą procent żywotności baterii wykrywanie wagi pokazuje, a następnie automatycznie zeruje.

Informacje na temat funkcji Auto-Zero można znaleźć w Podręczniku technicznym, rozdziale Konfiguracja wagi.

☑ Naciśnij długo lub, aby wyłączyć wągę. Wyświetli się procentowy wskaźnik naładowania baterii, wyświetli się komunikat o wyłączeniu, a następnie nastąpi odcięcie zasilania.

Gdy napięcie 3 baterii jest niższe niż 3,2 V, waga wyłączy się automatycznie. W zużyte baterie na nowe.

- Zero

☑ Naciśnij i przytrzyma TABE ZERUB naciśnij, aby wyzerować. Pokazuje się ZERO.

Informacje na temat ręcznego zakresu zerowego można znaleźć w Podręczniku technicznym, w rozdziale Konfiguracja wagi.

- Tara wejściowa/wyjściowa

W trybie brutto naciśnij przyo sko lubaby wytarować. Na wyświetlaczu pojawi siękomunikatTARA

Tara zmniejszy zakres pozornego przeciążenia wagi. Na przykład, jeśli waga 500* (kg ma pojemnik o wadze 100 kg jako tarę, waga zostanie przeciążona przy now ciężarze 401,8 kg (500 - 100 + dodatkowe 9 podziałek).

W trybie netto naciśnij przyo sk lub, aby wytarować. KomunikatTARE

zniknie.

- Zablokuj/Odblokuj

☑ Naciśnij lub, aby zablokować ekran. Wyświetla się HOLD.

☑ Naciśnij ub ponownie, aby odblokować ekran. HOLDznika.

• Gromadzić

☑ Naciśnij, aby zgromadzić aktualną wagę.

RCC pokazuje, wskazując, że waga jest skumulowana. Waga używa wyświetlaną wagi, więc waga brutto lub netto jest dodawana do tego samego akumulatora.

- Pogład

☑ Naciśnij, aby przejść do trybu widoku.

Na wyświetlaczu miga łączna waga.

☑ Naciśnij lub, aby wyświetlić 5 najwyższych lub najniższych cyfr.

☑ Naciśnij lub, aby wyjść z trybu widoku.

- Usuń ostatnią wągę

☑ Naciśnij, aby usunąć ostatnią zmierzoną wage.

dEL pokazuje, wskazując, że ostatnia zgromadzona waga jest usuwana. Funkcj usuwania usuwa tylko ostatnią wagę.

- Wyczyść wszystko Waga

☑ Naciśnij najpierw, a następnie naciśnij aby wyczyścić cały zgromadzony ciężar.

[1] pokazuje, wskazując, że cały ciężar został usunięty.

- Przełącznik jednostki

☑ Naciśnij i przytrzyma lub naciśnij, aby przełączać jednostki pomiędzy kg, lb i N.

Gdy jednostką jest kg, wyświetlację Gdy jednostką jest lb, wyświetlb. sądy jednostką jest N, Kg i lb gasną.

Wiecej informacji na temat jednostki użytkownika można znaleźć w Podręczniku technicznym, w rozdziale Konfiguracja wagi.

44. Konfiguracja użytkownika

☑ Naciśnij najpierw, a następnie naciśni lub, aby wejść do menu Ustawień użytkownika SETUP

- Czas automatycznego wyłączania

☑ Naciśnij lub, aby wejść w tryb automatycznego wyłączania .OFF-

☑ Naciśnij lub, aby zmienić wartość czasu.

Czas automatycznego wyłączania można ustawić na: (wyłączony), (5 min), 10 (10 min), 15 (15 min), (30 min), (60 min). Domyślnie jest wyłączony.

Funkcja automatycznego wyłączania maksymalizuje czas pracy baterii wagi, chronią przed nieuwagą użytkowników, którzy nie wyłączają wagi, gdy ta nie pracuje.

Auto-Off uruchamia odliczanie, gdy nie ma żadnej akcji lub obciążenie jest stabiln. Każde naciśnięcie klawisza lub ruch w obciążeniu powoduje ponowne uruchomienie odliczania.

- Jasność wyświetlacza

☑ Naciśnij lub, aby wejść do opcji Jasność wyświetlacza .br

☑ Naciśnij lub, aby zmienić wartość jasności.

Jasność wyświetlacza można ustawić na: (wyłączony), (przyciemniony), (normalny), jiasny).

Przyciemnienie wyświetlacza pozwala znacznie zaoszczędzić energię baterii.

● Czas trybu bezczynności

☑ Naciśnij 📣, aby wejść w tryb bezczynności . I dL - -

☑ Naciśnij lub, aby zmienić wartość czasu.

Czas trybu bezczynności można ustawić na: (wyłączone), (5 sek.), (10 sek.), 15(15 sek.), 30(30 sek.), (60 sek.). Domyślnie jest to 30 sek.

Aby zmaksymalizować żywotność baterii, waga automatycznie przechodzi w tryb

bezczynności, gdy nie ma żadnej akcji lub obciążenie jest stabilne. W trybie bezczynności waga pracuje w stanie niskiego zużycia energii. Każde naciśnięcie klawisza lub ruch w obciążeniu wybudza wagę z trybu bezczynności.

☑ Naciśnij lub, aby wyjść z Ustawień użytkownika.

45. Konserwacja akumulatora

Aby wydłużyć czas pracy akumulatora, należy zapoznać się z poniższą instruł konserwacji akumulatora.

Waga zasilana jest czterema bateriami AA 1,5 V.
Obudowę baterii znajdująca się z tyłu wagi można otworzyć poprzez odkręcenie ś
Aby oszczędzać baterię, włącz funkcję automatycznego wyłączania i tryb czuwania, aby zmniejszyć jasność wyświetlacza.
Gdy napięcie 4 baterii jest niższe niż 3,5 V, waga wyłączy się automatycznie. W zużyte baterie na nowe.

46. Rozwiązywanie problemów

Proste problemy można rozwiązać za pomocą poniższego rozwiązania. Jeśli problemy nadal występują, skontaktuj się z lokalnym przedstawicielem.

Objaw	Możliwa przyczyna	Sugerowane rozwiązanie
nie włącza się po naciśnięciu	rozładowany/uszkodzony akumulator	sprawdź baterię i wymień
	uszkodzony klawisz włączania/wyłączania	naciśnij mocniej i naciskaj przez sekundy
	uszkodzony kabel zasilający	otwórz panel przedni, sprawdź kabel zasilający
	uszkodzona płyta główna	skontaktuj się z przedstawicieler
wyświetlacz miga	rozładowany akumulator	wymienić baterię
po naciśnięciu klawisza nie podjęto żadnej akcji	skala jest zaburzona	podłącz ponownie kabel zasilający
	uszkodzony klucz	skontaktuj się z przedstawicieler
odczyt wagi nie jest stabilny	ładunek w ruchu	utrzymuj ładunek na stabilnym poziomie
	słaby anty-ruch	zmień poziom anty-ruchowy
	tłumiony czujnik obciążenia	sucha cela obciążeniowa lub pły
	lub płyta główna	główna
	uszkodzona płyta główna	skontaktuj się z przedstawicieler
odczyt wagi nie jest zerowy, gdy nie ma obciążenia	rozładowany akumulator	wymienić baterię
	ogniwo obciążnikowe obciążone zbyt długo	waga do powieszenia w magazynie
	dryfty ogniwa obciążnikowego	skontaktuj się z przedstawicieler
duży błąd w odczyci wagi	waga nie została wyzerowana przed zastosowaniem obciążenia	Manualne zerowanie wagi przed załadunkiem
	zła jednostka	przełącz na właściwą jednostkę
	wymaga kalibracji	skalibrować skalę
	uszkodzona tasiemka lub płyta główna	skontaktuj się z przedstawicieler

47. Procedury operacyjne funkcji utrzymywania wartości szczytowych:

A> Użyj pilota zdalnego sterowania, aby obsługiwać procedury funkcji utrzymywania wartości szczytowej

1. Naciśnij dwukrotnie przycisk trójkąta na pilocie, aby wejść do interfejsu hasła, a na ekranie wagi wyświetli się P0000.
2. Naciśnij przycisk pilota i, zmień cyfry. Naciśnij i, aby przesunąć wprowadzane cyfry. Wprowadź hasło szczytowe P3721.

3. Naciśnij pilota, wprowadź hasło do SFN; Naciśnij ponownie, aby wprowadzić PK OFF; Naciśnij pilota lub, aby wybrać PK ON; następnie naciskaj nieprzerwanie, aż do END. Po pomyślnym ustawieniu funkcji PKON, funkcja utrzymywania wartości szczytowej utrzymuje się po ponownym włączeniu wagi.

4. Podczas rzeczywistego użytkowania naciśnij przycisk pilota, aby włączyć lub wyłączyć funkcję podtrzymywania szczytu. Kontrolka HOLD świeci się, gdy funkcja podtrzymywania szczytu jest włączona, a kontrolka HOLD jest wyłączor gdy funkcja podtrzymywania szczytu jest wyłączona.

Maksymalna wartość ważenia będzie automatycznie przykryta i utrzymana pod warunkiem HOLD.

1. Funkcja przycisku HOLD służy do zatrzymania aktualnej wartości, gdy funl podtrzymywania wartości szczytowej jest wyłączona, w przeciwieństwie do funkc podtrzymywania wartości szczytowej, gdy jest ona włączona.

48. Specyfikacje

Dokładność	Chiński GB/T 11883-2002 CIII równoważnik OIML R76
Zakres tary	100% FS
Automatyczne zerowanie	±20% pełnej skali
Ręczne zerowanie	±4% pełnej skali
Stabilny czas	≤10 sek.
Przeciązać	100% FS + 9e
Obciążenie bezpieczeństwa	120% FS
Maksymalne obciążenie	400% FS
Bateria	4 baterie AA 1,5 V
Wyświetlacz	25,4 mm (1 cal) ultrajasna dioda LED
Temp.	-10°C - +40°C
Op. Wilgotność	20°C ≤90%

	Rzeczy	Opis
1	Nazwa	Waga dźwigowa przemysłowa
2	Model	OCS-S1
3	Parametr	Moc znamionowa: 4x1,5AA (6VDC)Nośność: 1000 kg/2200 funtówPodział: 0,5 funta

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
