MANUAL DE USUARIO OCS-S1 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

BÁSCULA DE GRÚA INDUSTRIAL

MODELO: OCS-S1

NORMAS GENERALES DE SEGURIDAD

Símbolo	Descripción del símbolo
	Advertencia - Para reducir el riesgo de lesiones, el usuari leer atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un comentario de seguridad indica un tipo de precaución, advertencia o peligro. Ignora advertencia puede provocar un accidente. Para reducir el de lesiones, incendios o electrocución, siga siempre las recomendaciones que se muestran a continuación.
	Advertencia: Asegúrese de usar guantes al utilizar este pro
	Advertencia: Asegúrese de usar protectores para los ojos utilice este producto.
	Información de eliminación:Este producto está sujeto a las disposiciones de la Direct Europea 2012/19/CE. El símbolo que muestra un contenedes basura tachado indica que el producto requiere una recogis selectiva de residuos en la Unión Europea. Esto se aplica producto y a todos los accesorios marcados con este síms Los productos marcados como tales no pueden desecharse los residuos domésticos normales, sino que deben llevarse punto de recogida para reciclar dispositivos eléctricos y electrónicos.

Instrucciones generales de seguridad

¡ADVERTENCIA! Lea todas las advertencias y notas de seguridad. Si no sigue las instrucciones que se indican a continuación, puede sufrir una desca eléctrica, un incendio o lesiones.

Para un buen rendimiento y una medición precisa, tenga cuidado con la operación y el mantenimiento diarios.

SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantener la zona de aplicación limpia y bien iluminada. Las zonas su oscuras pueden provocar accidentes.
b) No utilice herramientas eléctricas en entornos explosivos, como en presencia de líquidos, gases o vapores inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.
c) Mantenga a los niños y a otras personas alejadas del aparato cuando utilice. Las distracciones pueden provocar la pérdida de control sobre el apar

Nota de uso:

No sobrecargue la báscula de grúa, esto dañará la celda de carga;

No deje cargas colgadas de la balanza digital durante mucho tiempo. Esto reducirá la precisión de la balanza y acortará la vida útil de la celda de ca Inspeccione el grillete y el gancho antes de usarlos. Revise los clips, pasado tornillos con regularidad;

¡Gracias por su apoyo a nuestros productos!

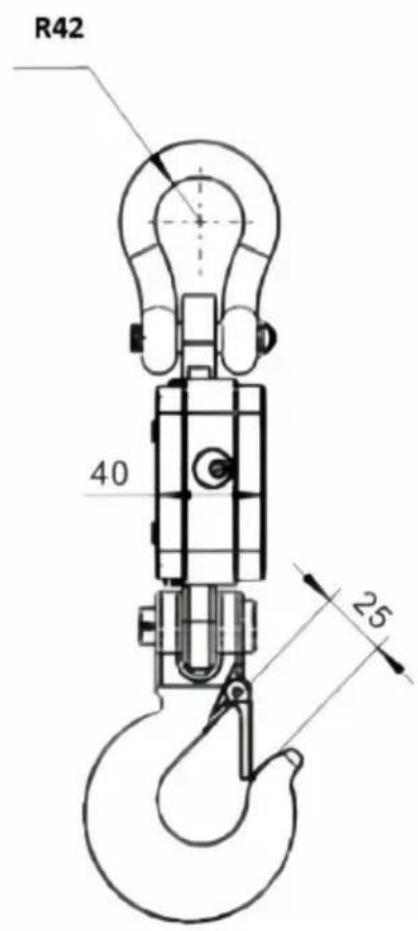

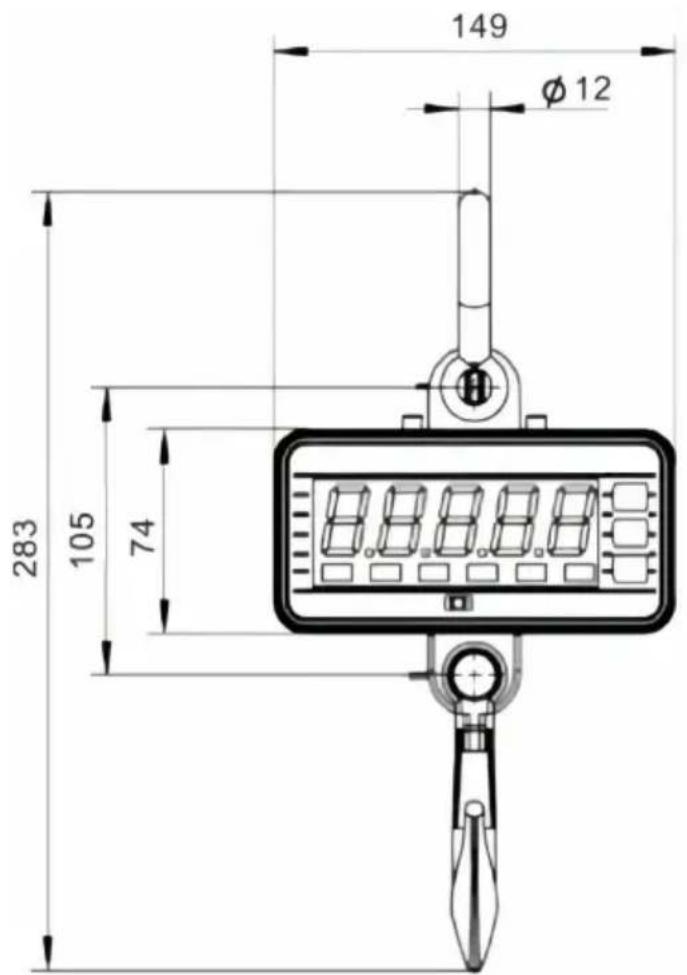

33. Dimensiones y peso

149 Ø 12 283 105 74

R42 40 25

34. Pantalla y teclas

- Claves de escala

Llave	Nombre	Función
	Encendido/apagado	Pulsación corta: cancelar y volver al modo pesajePulsación prolongada: encendido/apagado
	TARA/CERO	Pulsación corta: Tara de entrada/salida; Aumentar dígitoPulsación prolongada: cero; mover dígito
	MANTENER/UNIDAD	Pulsación corta: Bloquear/desbloquear; Confirmar y siguientePulsación prolongada: cambio de unidad; ingreso/cancelación del punto decimal

- Llaves remotas

Llave	Nombre	Función
	Cero	Lo mismo que presionar prolongadamente
	Tara	Lo mismo que presionar brevemente
	Sostener	Lo mismo que presionar brevemente
	Acc.	Acumular pesoDisminuir dígito parpadeante
	Del.	Eliminar el último pesoBorrar todo el pesoDígito parpadeante de desplazamiento hacia la izquierda
	F1	VistaIntroducir/cancelar punto decimal
	F2	Interruptor de unidad
	Apagado	Mantenga pulsado para apagarVolver al modo de pesaje
	2do	2da función

- Indicadores

CONDUJO	Nombre	Nota
Decodificado	Estable	Se enciende cuando el peso es estable
CERO	Cero	Se enciende cuando el peso es cero.
TARA	Tarado	Se enciende cuando la báscula está tara
SOSTENER	Sostener	Se enciende cuando la báscula está bloqueada
libra	libra	iluminado cuando la unidad es lb
kilogramo	kilogramo	Se enciende cuando la unidad es kg
norte	norte	Luces de kg y lb apagadas

- Mensaje

Mensaje		Representar	Nota
			detectar peso
		CONFIGURACIÓN	Menú de configuración de usuario
		Batería	porcentaje de duración de la batería
		FIN	guardar y salir
		APAGADO	Apagado
		Sobrecarga	sobrecarga

Err	Error	operación inválida
ACC	Acumular	acumular peso
dEL	Borrar	eliminar el último peso
CLR	Claro	eliminar todo el peso

35. Operación s

- Encendido/apagado

√ Mantenga pulsada la tecla para encender la báscula. La báscula realiza pruebas de inicialización y de encendido, muestra dos veces, luego muestra la capacidad, muestra el porcentaje de duración de la batería y detecta el peso.- muestra y luego cero automático.

Para obtener información sobre la puesta a cero automática, consulte Configuración de la báscula en el Manual técnico.

√ Mantenga pulsada la tecla o para apagar la báscula. Se muestra el porcentaje de duración de la batería se muestra el mensaje de apagado y, a continuación, se corta la alimentación.

Cuando el voltaje de las 3 baterías sea inferior a 3,2 V, la báscula se apagará automáticamente. Reemplace las baterías agotadas por otras nuevas.

Cero

√ Mantenga pulsado TARE / ZERO presione, para poner a cero. Se muestra CERO.

Para obtener información sobre el rango de cero manual, consulte Configuración báscula en el Manual técnico.

- Tara de entrada/salida

En modo bruto, presione TARE O presione para tarar. Se muestra TARA.

La tara reducirá el rango de sobrecarga aparente de la báscula. Por ejemplo, si báscula de 500 x 0,2 kg tiene un contenedor de 100 kg como tara, la báscula sobrecargará con un nuevo peso de 401,8 kg (500 - 100 + 9 divisiones adición

En modo neto, presione o presione para calcular la taraTARA desaparece.

- Bloquear/Desbloquear

Presione 🔊 para bloquear la pantalla. MANTENER presionado muestra.

Presione o nuevamente para desbloquear la pantalla. HOLD desaparece.

- Acumular

☑ Presione para acumular el peso actual.

☐ ACC muestra, lo que indica que se acumula peso. La báscula utiliza el peso mostrado, por lo que el peso bruto o neto se agrega al mismo acumulador.

- Vista

√ Presione para ingresar al modo de visualización.

La pantalla parpadea para indicar el peso acumulado.

Presione HOLD PARA ver los 5 dígitos altos o los 5 dígitos bajos.

Presione o para salir del modo de visualización.

☑ Presione para borrar el último peso acumulado.

del muestra, indicando que se ha eliminado el último peso acumulado. La función eliminar solo elimina el último peso.

● Borrar todo el peso

Presione primero y luego presione para borrar todo el peso acumulado.

muestra, indicando que todo el peso ha sido borrado.

- Interruptor de unidad

☑ Mantenga presionada la teca o presione para cambiar la unidad entre kg, Ib y N.

Cuando la unidad es kg, se muestra Cuando la unidad es lb, se muestra Cuando la unidad es N, las luces Kg y lb se apagan.

Para obtener más información sobre la Unidad de usuario, consulte Configuración la báscula en el Manual técnico.

36. Configuración de usuario

Presione primero y luego presione para ingresar al menú de configuración de usuario SETUP

- Temporización de apagado automático

Presione o para ingresar al tiempo de apagado automático. OFF - - muestra.

Presione TAREERIO, para cambiar el valor de tiempo.

El tiempo de apagado automático se puede configurar en: (deshabilitado), (5 min), (10 min), (15 min), (30 min), (60 min). Está deshabilitado de manera predeterminada.

La función de apagado automático maximiza la vida útil de la batería de la bás contra el descuido de las personas de no apagar la báscula cuando no está funcionando.

El apagado automático inicia el temporizador de cuenta regresiva cuando no hay acción o la carga está estable. Cualquier pulsación de tecla o movimiento en la reinicia el temporizador de cuenta regresiva.

● Brillo de la pantalla

Presione 🔊 fini para ingresar al brillo de la pantalla .br

Presione TAREERO, para cambiar el valor de brillo.

El brillo de la pantalla se puede configura en: (deshabilitado), (tenue), (normal), brillante).

El brillo reducido de la pantalla ahorra drásticamente la energía de la batería.

- Sincronización del modo inactivo

Presione oinitrara ingresar al modo de sincronización inactivo. IdL -- muestra.

Presione TAREER, para cambiar el valor de tiempo.

El tiempo de modo inactivo se puede configurar en: (deshabiliado), (5 s), (10 s), (15 s), (30 s), (60 s). El valor predeterminado es 30 s.

Para maximizar la duración de la batería, la báscula entra automáticamente en inactivo cuando no hay acción o la carga es estable. En el modo inactivo, la función en un estado de bajo consumo de energía. Cualquier pulsación de tecla movimiento durante la carga activa la báscula desde el modo inactivo.

Presione o para salir de la configuración de usuario.

37. Mantenimiento de la batería

Para maximizar la vida útil de la batería, tenga en cuenta la siguiente guía mantenimiento de la batería.

i Esta báscula funciona con 4 pilas AA de 1,5 V.
Las cajas de baterías en la parte trasera de la báscula se pueden abrir destorr los tornillos.
Para conservar la vida útil de la batería, habilite el apagado automático y el mo inactivo para atenuar el brillo de la pantalla.
Cuando el voltaje de las 4 baterías sea inferior a 3,5 V, la báscula se apagará automáticamente. Reemplace las baterías agotadas por otras nuevas.

38. Solución de problemas

Los problemas simples se pueden resolver con la solución que se indica a continuación. Si el problema persiste, comuníquese con su representante loca

Síntoma	Posible causa	Solución sugerida
No se enciende después de presionar	batería descargada/defectuosa	Verifique la batería y reempláce
	Tecla de encendido/apagado defectuosa	Presione más fuerte y siga presionando durante 2 segundos
	cable de alimentación defectuoso	Abra el panel frontal, verifique cable de alimentación
	placa base defectuosa	Contactar con un representante
La pantalla parpadea	batería descargada	Reemplazar la batería
No se realizó ningún acción después de presionar la tecla	La escala está alterada	Vuelva a enchufar el cable de alimentación
	llave defectuosa	Contactar con un representante
La lectura del peso	carga en movimiento	Mantener la carga estable
es estable	Anti-movimiento débil	cambiar el nivel de Anti-Movimiento
	célula de carga amortiguado o placa base	célula de carga seca o placa b
	placa base defectuosa	Contactar con un representante
La lectura del peso es cero cuando no hay carga.	batería descargada	Reemplazar la batería
	La célula de carga estuvo estresada durante demasiado tiempo	colgar la báscula en el almacenamiento
	Derivas de la celda de ca	Contactar con un representante
Gran error en la lectura del peso	La báscula no se puso a cero antes de aplicar la carga	Poner a cero la báscula manualmente antes de cargar
	unidad equivocada	cambiar a la unidad correcta
	requiere calibración	calibrar escala
	célula de carga o placa b defectuosa	Contactar con un representante

39. Procedimientos operativos de la función Peak Holding:

A> Utilice el control remoto para operar los procedimientos de la función Pea Holding

1. Presione la tecla triangular del control remoto dos veces para ingresar a interfaz de contraseña y la pantalla de la báscula mostrará P0000.
2. Pulse la tecla y del mando a distancia para modificar los dígitos.

Pulse y para cambiar los dígitos introducidos. Introduzca la contraseña de configuración de retención de picos P3721.

1. Presione el control remoto, ingrese la contraseña de SFN; presione nuevamente para ingresar PK OFF; presione el control remoto o

para elegir PK ON; luego presione continuamente hasta END. Cuando la función PKON se configura correctamente, la función de retención de picos si mantiene después de que la báscula se enciende nuevamente.

1. En el uso real, presione el control remoto para elegir activar o desactivar función de retención de pico, la luz indicadora HOLD está encendida cuando la función de retención de pico está activada, o la luz indicadora HOLD esta apagada cuando la función de retención de pico está desactivada.

El valor máximo de pesaje se cubrirá automáticamente y se mantendrá bajo condición de MANTENER.

1. La función de la tecla HOLD es mantener el valor actual cuando la fur retención de pico no está habilitada, a diferencia de la función cuando la re de pico está activada.

40. Presupuesto

Exactitud	GB/T 11883-2002 CIII equivalente a OIML R76
Rango de tara	100% FS
Cero automático	±20 % de escala completa
Cero manual	±4 % de escala completa
Tiempo estable	≤10 segundos
Sobrecarga	100% FS + 9e
Carga de seguridad	120% FS
Carga máxima	400% FS
Batería	4 pilas AA de 1,5 V
Mostrar	LED ultra brillante de 25,4 mm (1 pulgada)
Temperatura de operación	-10°C - +40°C
Humedad operativa	20°C ≤90%

	Elementos	Descripción
1	Nombre	Báscula de grúa industrial
2	Modelo	OCS-S1
3	Parámetro	Clasificación(es): 4x1.5AA (6VDC)Capacidad: 1000 kg/2200 lbDivisión: 0,5 libras

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
