BRUKSANVISNING OCS-S1 Vevor

Teknisk support och e-garanticertifikat

Symbol	Symbol Beskrivning
	Varning - För att minska risken för skada måste användar bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indike en slags försiktighetsåtgärd, varning eller fara. Att ignorera varning kan leda till en olycka. För att minska risken för brand eller elstöt, följ alltid rekommendationerna nedan.
	Varning- Var noga med att bära handskar när du använde produkt.
	Varning- Var noga med att bära ögonskydd när du använden denna produkt.
	Avfallshanteringsinformation:Denna produkt omfattas av bestämmelserna i det europeisk direktivet 2012/19/EC. Symbolen som visar en soptunna ko anger att produkten kräver separat sophämtning i EU. Dett för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans vanligt hushållsavfall utan måste lämnas till en insamlingsplåtervinning av elektriska och elektroniska apparater.

Allmänna säkerhetsanvisningar

WARNING! Läs alla säkerhetsvarningar och anmärkningar. Underlåtenhet att följa instruktionerna nedan kan leda till elektriska stötar, brand och/eller skada. För bra prestanda och exakt mätning, var försiktig med daglig drift och underhåll.

SÄKERHET FÖR ARBETSOMRÅDE

a) Håll applikationsområdet rent och väl upplyst. Orena och mörka område leder till olyckor.
b) Använd inte elverktyg i explosiva miljöer, som i närvaro av brandfarlig vätskor, gaser eller ångor. Elverktyg genererar gnistor som kan antända dam eller ångor.
c) Håll barn och åskådare borta när du använder apparaten. Distraktioner leda till att du förlorar kontrollen över enheten.

Användningsanmärkning:

Överbelasta inte kranvågen, detta kommer att skada lastcellen;

Låt inte lasten hänga på den digitala vågen länge. Detta kommer att minska skalningsnoggrannheten och förkorta lastcellens livslängd;

Inspektera bygeln och kroken före användning. Kontrollera regelbundet klämmor stift och skruvar;

Tack för ditt stöd till våra produkter!

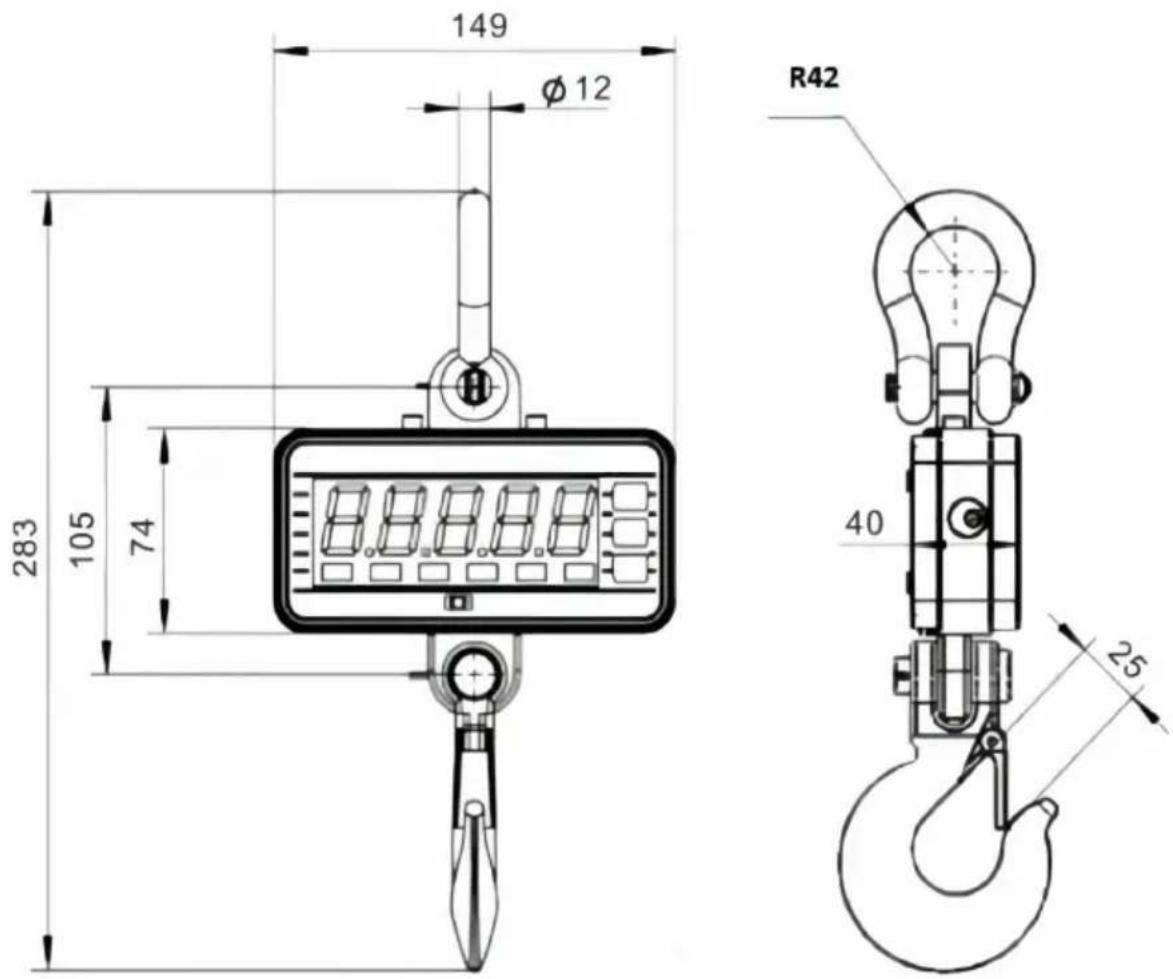

57. Mått & Vikt

149 Ø 12 283 105 74 R42 40 25

58. Display & tangenter

- Skala nycklar

Nyckel	Namn	Fungera
	På/Av	Kort tryckning: Avbryt och återgå till vägningslägeLångt tryck: Power on / Power off
	TARA/NOLL	Kort pressning: Tara in/ut; Öka siffranLång tryckning: Noll; Flytta siffran
	HOLD/ENHET	Kort tryckning: Lås/lås upp; Bekräfta och nästaLångt tryck: Enhetsbrytare; Mata in/avbryt decimaltecken

- Fjärrknappar

Nyckel	Namn	Fungera
	Noll	Samma som att trycka länge
	Tara	Samma som kortpressning
	Hålla	Samma som kortpressning
	Enl.	Ackumulera viktMinska blinkande siffra
	Del.	Ta bort senaste viktRensa all viktVänster bläddra blinkande siffra
	F1	SeMata in/avbryt decimaltecken
[SZZH]	F2	Enhetsbrytare
	Av	Tryck länge för att stänga avÅtergå till vägningsläge
	2:a	2:a funktion

- Indikatorer

LED	Namn	Notera
STB.	Stabil	tänds när vikten är stabil
NOLL	Noll	tänds när vikten är noll
TARA	Tarerad	tänds när vågen är tarerad
HÅLLA	Hålla	tänds när vågen är låst
lb	lb	lyser när enheten är lb
kg	kg	lyser när enheten är kg
n	n	Kg och lb lyser av

- Meddelande

Meddelande	Stå för	Notera
		upptäcka vikt
SETUP	INSTÄLLNING	Användarinställningsmeny
bRt99	Batteri	batteritid i procent
End	AVSLUTA	spara och avsluta
oFF	AV	ström av
ouEr	Överbelastning	överbelastning
Err	Fel	ogiltig operation
ACC	Ackumulera	samla ihop vikt
dEL	Radera	radera senaste vikten
[LR]	Rensa	radera all vikt

59. Operation s

- Ström på/av

Tryck länge för att slå på vågen. Vågen utför initialiserings- och starttest, 8visar två gånger, sedan visar kapaciteten, 1000visar batterilivslängd i procent 6Rt99, viktdetektering visas och sedan automatisk nollställning.

För information om Auto-Zero, se Skalkonfiguration i den tekniska handboken.

√ Tryck länge på eller för att stänga av vägen. Procentandelen för batterilivslängden visas, meddelandet avstängt visas och stänger sedan av strömmen.

När spänningen för tre batterier är lägre än 3,2V stängs vågen automatiskt av. E de tomma batterierna mot nya.

• Noll

√ Tryck länge på TARE ZERÖ eller tryck på för att nollställa. NOLLföreställningar.

För information om Manual-Zero Range, se Skalkonfiguration i den tekniska handboken.

- Tarera in/ut

I bruttoläge, tryck på eller tryck på för att tarera iARE visas.

Tara kommer att minska den uppenbara överbelastningen av skalan. Till exempel, en väg på 500*0,2 kg har en behållare på 100 kg som tara, kommer vägen at överbelasta vid en ny vikt på 401,8 kg (500 - 100 + ytterligare 9 delar).

I nätläge, tryck på eller tryck på för att tarera ut. TARE försvinner.

- Lås/lås upp

√ Tryck på eller för att låsa skärmen. HOLDvisar.

√ Tryck på eller igen för att låsa upp skärmen. HOLDförsvinner.

- Ackumulera

√ Tryck för att samla aktuell vikt.

RCC visar, vilket indikerar att vikt har ackumulerats. Vågen använder visad vikt brutto- eller nettovikt läggs till i samma ackumulator.

Se

√ Tryck för att gå in i visningsläget.

Displayen blinkar ackumulerad vikt.

√ Tryck på eller för att visa hög 5-siffrig eller låg 5-siffra.

√ Tryck på eller för att lämna visningsläget.

● Ta bort senaste vikt

√ Tryck för att radera den senast ackumulerade vikten.

dEL visar, vilket indikerar att den senaste ackumulerade vikten har raderats. Raderingsfunktionen raderar bara den senaste vikten.

● Rensa hela vikten

√ Tryck först och tryck sedan för att rensa all ackumulerad vikt.

visas, vilket indikerar att all vikt är raderad.

- Enhetsbrytare

√ Tryck länge eller tryck på för att växla enheten mellan kg, lb och N.

När enheten är kg, viks. När enheten är lb, VbsaNär enheten är N, Kg och lb släcks lamporna.

För mer information om användarenheten, se Skalkonfiguration i den tekniska handboken.

60. Användarinställningar

√ Tryck först och tryck sedan på eller för att gå in i användarinställningsmenyn. Vancouver

- Timing för automatisk avstängning

Tryck på eller för att öppna Timing för automatisk avstängning. OFF - - visar.

Tryck eller tryck på eller för att ändra tidsvärde.

Timing för automatisk avstängning kan ställas in på: (avaktiverad), (5min), 10(10min), (15min), (30min), (60min). Den är inaktiverad som standard.

Auto-Off-funktionen maximerar vågens batteritid mot folks slarv att inte stänga av vågen när den inte fungerar.

Auto-Off startar nedräkningstimern när det inte finns någon åtgärd eller när belastningen är stabil. Varje knapptryckning eller rörelse i lasten startar om nedräkningstimern.

● Displayens ljusstyrka

Tryck på eller för att öppna displayens ljusstyrka. visar.

Tryck eller tryck på eller för att ändra ljusstyrka.

Displayens ljusstyrka kan ställas in på (avaktiverad), (dämpad), (normal), 3 (ljus).

Dim displayens ljusstyrka sparar batteriström dramatiskt.

- Timing för viloläge

√ Tryck på eller för att gå in i vilolägestid. visar.

√ Tryck eller tryck på eller för att ändra tidsvärde.

Timing för viloläge kan ställas in på: (avaktiverad), (5 sek), (10 sek), (15 sek), (30 sek), (60 sek). Det är 30 sekunder som standard.

För att maximera batteritiden går vågen automatiskt in i viloläge när det inte gör någon åtgärd eller när belastningen är stabil. I viloläge fungerar vågen i låg strömförbrukning. Varje knapptryckning eller rörelse under belastning väcker vågen från viloläge.

√ Tryck på eller för att avsluta User Setup.

61. Batteriunderhåll

För att maximera batteriets livslängd, observera följande batteriunderhållsguide.

Denna våg drivs av 4 AA 1,5V batterier.
i Batterihus på baksidan av vägen kan öppnas genom att skruva loss skruvarna.
För att spara på batteritiden, aktivera Auto-Off och viloläge för att dämpa skärme ljusstyrka.
När 4 batteriers spänning är lägre än 3,5V stängs vägen av sig själv. Byt ut de batterierna mot nya.

62. Felsökning

Enkla problem kan lösas som lösningen nedan. Om problemen kvarstår, kontakta din lokala representant.

Symptom	Möjlig orsak	Föreslagen lösning
slås inte på efter att du har tryck på	urladdat/defekt batteri	kontrollera batteriet och byt ut o tryck hårdare och fortsätt att try i 2 sekunder
	defekt på/av-knapp
	defekt strömkabel	öppna frontpanelen, kontrollera strömkabeln
	defekt moderkort	kontakta representant
displayen blinkar	urladdat batteri	byt ut batteriet
ingen åtgård vidtogsefter att knappentryckts ned	skalan är störd	koppla in strömkabeln igen
	defekt nyckel	kontakta representant
viktavläsningen ärinte stabil	last i rörelse	hålla lasten stabil
	svag Anti-Motion	ändra antirörelsenivå
	dämpad lastcell ellermoderkort	torr lastcell eller moderkort
	defekt moderkort	kontakta representant
viktavläsningen ärinte noll när det inte finns någonbelastning	urladdat batteri	byt ut batteriet
	lastcellen stressad för läng	hänga våg i förvaring
	lastcellsdrift	kontakta representant
stort fel i viktavläsnir	skalan inte nollställd innanbelastningen applicerades	Manuell Nollskala före laddning
	fel enhet	byta till rätt enhet
	kräver kalibrering	kalibrera vågen
	defekt lastcell ellermoderkort	kontakta representant

A> Använd fjärrkontrollen för att styra Peak Holding-funktionsprocedurerna

1. Tryck på fjärrkontrollen på triangelknappen två gånger, gå in i lösenordsgränssnittet, skalan visar P0000.

2. Tryck på fjärrkontrollens knapp och, ändra siffror. Tryck på och för att flytta inmatningen av siffror. Ange peak holding set pass word P372

3. Tryck på fjärrkontrollen, ange lösenord till SFN; Tryck igen för att ange PK OFF; Tryck på fjärrkontrollen eller för att välja PK PÅ; tryck sedan

☐ kontinuerligt tills END. När PKON-funktionen har ställts in, slås topphållningsfunktionen på efter vågen igen.

1. Vid faktisk användning, tryck på fjärrkontrollen för att välja att slå på eller stänga av topphållningsfunktionen, indikatorlampan HOLD lyser när topphållningsfunktionen slås på, eller indikatorlampan HOLD är släckt när topphållningsfunktionen stängs av.

Det maximala värdet för vägningen kommer att vara automatisk täckning och bibehålla under tillståndet HOLD.

1. HOLD-tangentens funktion är för att hålla aktuellt värde när topphållningsfunktionen inte är aktiverad, annorlunda med funktionen i topphållningsfunktionen.

64. Specifikationer

Noggrannhet	Kinesiska GB/T 11883-2002 CIII ekv. OIML R76
Tara Range	100 % FS
Auto noll	±20 % FS
Manuell noll	±4 % FS
Stabil tid	≤10 sek
Överbelastning	100 % FS + 9e
Säkerhetsbelastning	120 % FS
Ultimat belastning	400 % FS
Batteri	4*AA 1,5V batterier
Visa	25,4 mm (1 tum) ultraljus LED
Op. Temp.	-10°C - +40°C
Op. Fuktighet	20°C ≤90 %

	Föremål	Beskrivning
1	Namn	Industriell kranvåg
2	Modell	OCS-S1
3	Parameter	Betyg: 4x1,5AA (6VDC)Kapacitet: 1000kg/2200lbDivision: 0,5 lb

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
