MANUALE UTENTE OCS-S1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

BILANCIA PER GRU INDUSTRIALE

MODELLO: OCS-S1

Simbolo	Descrizione del simbolo
	Attenzione - Per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurez indica un tipo di precauzione, avviso o pericolo. Ignorare avviso può causare un incidente. Per ridurre il rischio di incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.
	Attenzione: indossare sempre protezioni per gli occhi quando utilizza questo prodotto.
	Informazioni sullo smaltimento:Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolt differenziata dei rifiuti nell'Unione Europea. Ciò si applica a prodotto e a tutti gli accessori contrassegnati con questo I prodotti contrassegnati come tali non possono essere sm con i normali rifiuti domestici, ma devono essere portati in punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Istruzioni generali di sicurezza

ATTENZIONE! Leggere tutte le avvertenze e le note di sicurezza. La mano osservanza delle istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni.

Per ottenere buone prestazioni e misurazioni precise, prestare attenzione funzionamento e alla manutenzione quotidiani.

SICUREZZA NELL'AREA DI LAVORO

a) Mantenere l'area di applicazione pulita e ben illuminata. Le aree sporch buie causano incidenti.
b) Non utilizzare utensili elettrici in ambienti esplosivi, come in presenza liquidi, gas o vapori infiammabili. Gli utensili elettrici generano scintille che possono incendiare polvere o vapori.
c) Tenere lontani i bambini e gli astanti quando si utilizza l'apparecchio. Le distrazioni possono portare alla perdita di controllo sul dispositivo.

Nota sull'utilizzo:

Non sovraccaricare la bilancia della gru, poiché ciò danneggerebbe la cella di carico;

Non lasciare il carico appeso alla bilancia digitale per lungo tempo. Ciò dimir la precisione della bilancia e accorcerà la durata della cella di carico;

Ispezionare grillo e gancio prima dell'uso. Controllare regolarmente clip, perni «viti;

Grazie per il supporto ai nostri prodotti!

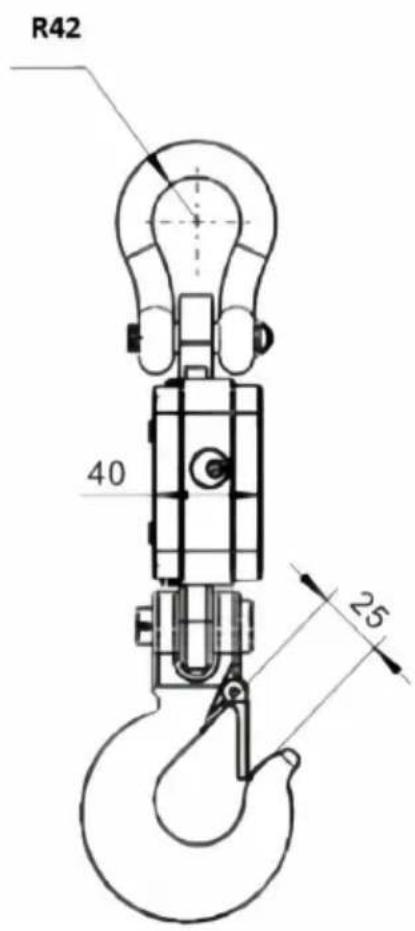

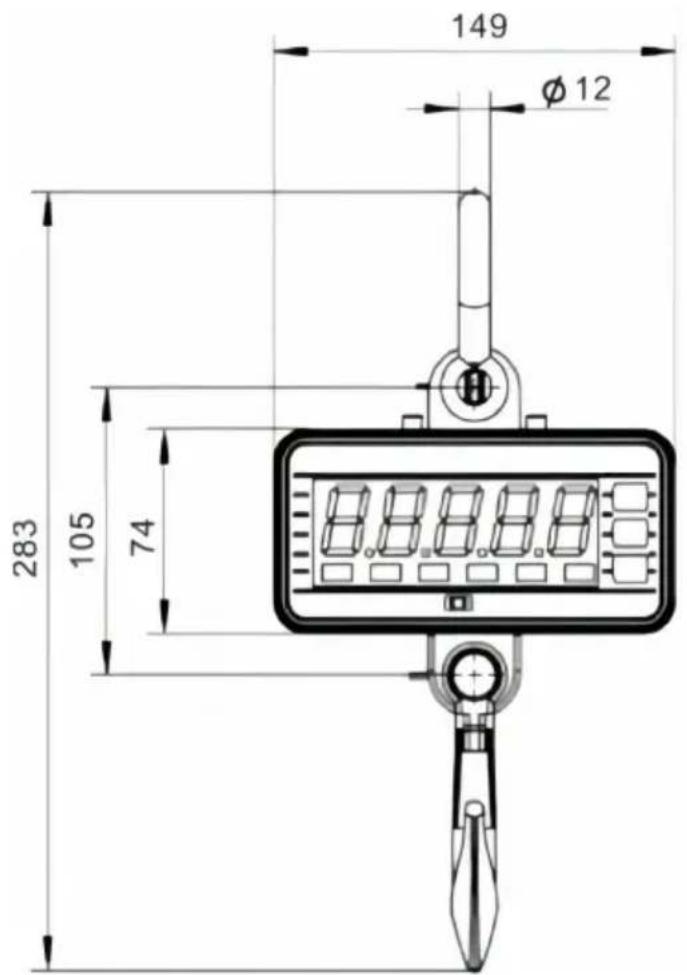

25. Dimensioni e peso

149 Ø 12 283 105 74

R42 40 25

26. Display e tasti

- Chiavi di scala

Chiave	Nome	Funzione
	Acceso/Spento	Pressione breve: Annulla e torna alla modalità c pesaturaPressione prolungata: Accensione / Spegnimento
	TARA/ZERO	Pressione breve: Tara in/out; Aumenta cifraPressione prolungata: Zero; Sposta cifra
	HOLD/UNIT	Pressione breve: Blocca/sblocca; Conferma e successivoPressione prolungata: cambio unità;immissione/annullamento punto decimale

- Chiavi remote

Chiave	Nome	Funzione
	Zero	Uguale alla pressione prolungata
	Tara	Uguale alla pressione breve
	Presa	Uguale alla pressione breve
	Acc.	Accumulare pesoDiminuire la cifra lampeggiante
	Del.	Elimina l'ultimo pesoCancella tutto il pesoCifra lampeggiante di scorrimento verso sinistra
	Formula1	VisualizzazioneInserisci/annulla punto decimale
	La F2	Interruttore unità
	Spento	Premere a lungo per spegnereRitorna alla modalità di pesatura
	2^	2a funzione

- Indicatori

GUIDATO	Nome	Nota
STB.	Stabile	acceso quando il peso è stabile
ZERO	Zero	acceso quando il peso è a zero
TARA	Tarato	acceso quando la bilancia è tarata
PRESA	Presa	acceso quando la bilancia è bloccata
libbre	libbre	acceso quando l'unità è lb
kg	kg	acceso quando l'unità è kg
N	N	Luci kg e lb spente

- Messaggio

Messaggio		Rappresentare	Nota
			rilevare il peso
		IMPOSTARE	Menu di configurazione utente
		Batteria	percentuale di durata della batteria
		FINE	salva ed esci
		SPENTO	Spegnere
		Sovraccarico	sovraccarico
		Errore	operazione non valida

ACC	Accumulare	accumulare peso
dEL	Eliminare	elimina ultimo peso
[LLr]	Chiaro	elimina tutto il peso

27. Operazione s

- Accensione/spegnimento

√ Premere a lungo per accendere la bilancia. La bilancia esegue test di inizializzazione e accensione, mostra due volte, quindi mostra la capacità, mostra la percentuale di durata della batteria, rilevamento del peso - mostra e poi azzera automaticamente.

Per informazioni sulla funzione Auto-Zero, fare riferimento alla sezione Configurazio della bilancia nel Manuale tecnico.

√ Premere a lungo o per spegnere la bilancia. Viene visualizzata la percentuale di durata della batteria, viene visualizzato il messaggio di spegnimento, quindi si interrompe l'alimentazione.

Quando la tensione di 3 batterie è inferiore a 3,2 V, la bilancia si spegnerà automaticamente. Si prega di sostituire le batterie scariche con batterie nuove.

- Zero

√ Premere a lungo oppure premere , per azzerare. Viene visualizzato ZERO.

Per informazioni sull'intervallo di azzeramento manuale, fare riferimento alla sezione Configurazione della bilancia nel Manuale tecnico.

- Tara in entrata/uscita

In modalità lordo, premere TARE, oppure premere ▶ per effettuare la tara. Viene visualizzato TARA

La tara ridurrà l'intervallo di sovraccarico apparente della bilancia. Ad esempio, se bilancia da 500*0,2 kg ha un contenitore da 100 kg come tara, la bilancia si sovraccaricherà a un nuovo peso di 401,8 kg (500 - 100 + 9 divisioni aggiuntive

In modalità rete, preme TARE per tarare. TAREscompare.

- Blocca/Sblocca

☑ Premere 📋 per bloccare lo schermo. Viene visualizzato HOLD.

☑ Premere nuovamente per sbloccare lo schermo. HOLD scompare.

- Accumulare

☑ Premere per sommare il peso attuale.

ACC mostra, indicando che il peso è accumulato. La bilancia usa il peso visualizzato, quindi il peso lordo o netto viene aggiunto nello stesso accumulatore

- Visualizzazione

√ Premere per accedere alla modalità Visualizzazione.

Il display lampeggia per indicare il peso accumulato.

☑ Premere 📋 per visualizzare le 5 cifre alte o le 5 cifre basse.

☑ Premere o per uscire dalla modalità Visualizzazione.

- Elimina l'ultimo peso

☑ Premere per eliminare l'ultimo peso accumulato.

dEL mostra, indicando che l'ultimo peso accumulato è stato eliminato. La funzione di eliminazione elimina solo l'ultimo peso.

- Cancella tutto Peso

√ Premere prima e poi premere per cancellare tutto il peso accumulato.

[1] mostra, indicando che tutto il peso è stato azzerato.

- Interruttore unità

☑ Premere a lungo HOLD UNO premere per cambiare l'unità di misura tra kg, Ib e N.

Quando l'unità è Kgg viene visualizzato. Quando l'unità è ob viene visualizzato. Quando l'unità è N, Kg e lb si spengono.

Per ulteriori informazioni sull'unità utente, fare riferimento alla sezione Configurazioni della bilancia nel Manuale tecnico.

28. Impostazione utente

√ Premere prima e poi premere @per accedere al menu Impostazioni utente. Viene visualizzato.

- Temporizzazione di spegnimento automatico

☑ Premere 📋 offer accedere alla temporizzazione di spegnimento automatico. OFF -- Viene visualizzato.

☑ Premere o premere o per modificare il valore di temporizzazione.

Il tempo di spegnimento automatico può essere impostato su: (disabilitato), (5 min), (10 min), (15 min), (30 min), (60 min). È disabilitato per impostazione predefinita.

La funzione di spegnimento automatico massimizza la durata della batteria della bilancia, evitando che qualcuno la spenga quando non è in funzione.

Auto-Off avvia il timer del conto alla rovescia quando non c'è azione o il carico stabile. Qualsiasi pressione di un tasto o movimento nel carico riavvia il timer de alla rovescia.

- Luminosità dello schermo

√ Premere ONIT er accedere alla Luminosità del display. Viene visualizzato.

☑ Premere o premere o per modificare il valore della luminosità.

La luminosità del display può essere impostata su: (disabilitata), (scura), (normale), (luminosa).

Una luminosità ridotta del display consente di risparmiare notevolmente la batteria.

- Temporizzazione modalità inattiva

√ Premere ONIT er accedere alla modalità Idle Timing. Viere visualizzato.

☑ Premere o premere o per modificare il valore di temporizzazione.

Il tempo di modalità inattiva può essere impostato su: (disabilitato), (5 sec), 10 (10 sec), 15 sec), (30 sec), (60 sec). Per impostazione predefinita, è

30 sec.

Per massimizzare la durata della batteria, la bilancia entra automaticamente in modalità Idle quando non c'è azione o il carico è stabile. In modalità Idle, la bi funziona in stato di basso consumo energetico. Qualsiasi pressione di un tasto o movimento sotto carico riattiva la bilancia dalla modalità Idle.

Premere

uscire

dalla Configurazione Utente.

29. Manutenzione della batteria

Per massimizzare la durata della batteria, si prega di leggere la seguente gu alla manutenzione della batteria.

① Questa bilancia è alimentata da 4 batterie AA da 1,5 V.
Gli alloggiamenti delle batterie sul retro della bilancia possono essere aperti svitar le viti.
Per preservare la durata della batteria, abilitare lo spegnimento automatico e la modalità inattiva per ridurre la luminosità del display.
Quando la tensione di 4 batterie è inferiore a 3,5 V, la bilancia si spegnerà automaticamente. Si prega di sostituire le batterie scariche con batterie nuove.

30. Risoluzione dei problemi

I problemi semplici possono essere risolti con la soluzione elencata di segui Se i problemi persistono, contattare il rappresentante locale.

Sintomo	Possibile causa	Soluzione suggerita
non si accende dopo essere stato premuto	batteria scarica/difettosa	controllare la batteria e sostituirl
	tasto On/Off difettoso	premere più forte e continuare premere per 2 secondi
	cavo di alimentazione difettoso	aprire il pannello frontale, controllare il cavo di alimentazio
	scheda madre difettosa	contattare il rappresentante
il display lampeggia	batteria scarica	sostituire la batteria
non è stata intrapres alcuna azione dopo che il tasto è stato premuto	la scala è disturbata	ricollegare il cavo di alimentazio
	chiave difettosa	contattare il rappresentante
la lettura del peso è stabile	carico in movimento	mantenere il carico stabile
	Anti-Movimento debole	cambia il livello Anti-Movimento
	cella di carico smorzata o scheda madre	cella di carico a secco o schede madre
	scheda madre difettosa	contattare il rappresentante
la lettura del peso è zero quando non carico	batteria scarica	sostituire la batteria
	cella di carico sollecitata troppo a lungo	appendere la bilancia in magazzino
	deriva della cella di carico	contattare il rappresentante
grande errore nella lettura del peso	bilancia non azzerata prima di applicare il carico	Bilancia manuale a zero prima caricamento
	unità sbagliata	passare all'unità corretta
	richiedono calibrazione	calibrare la scala
	cella di carico o scheda madre difettosa	contattare il rappresentante

31. Procedure operative della funzione Peak Holding:

A> Utilizzare il telecomando per azionare le procedure della funzione Peak Holding

1. Premere due volte il tasto triangolo sul telecomando, accedere all'interfaccia della password, sullo schermo della bilancia verrà visualizzato P0000.

2. Premere il tasto del telecomando e, modificare le cifre. Premere

1. Premere il telecomando, immettere la password per SFN; Premere di nuovo per immettere PK OFF; Premere il telecomando o per

scegliere PK ON; quindi premere continuamente fino a END. Quando la funzione PKON è impostata correttamente, la funzione di mantenimento del più dopo la scala si riattiva.

1. Durante l'uso effettivo, premere il telecomando per scegliere di accendere (spegnere la funzione di mantenimento del picco, la spia HOLD è accesa quando la funzione di mantenimento del picco è attivata, oppure la spia HOL spenta quando la funzione di mantenimento del picco è disattivata.

Il valore massimo della pesatura sarà coperto automaticamente e mantenuto n condizione di HOLD.

1. La funzione del tasto HOLD è quella di mantenere il valore corrente qua funzione di mantenimento del picco non è abilitata, diversamente dalla funzion mantenimento del picco attivata.

32. Specifiche

Precisione	Cinese GB/T 11883-2002 CIII equivalente OIML R76
Intervallo di tara	100% FS
Auto Zero	±20% valore di fondo scala
Zero manuale	±4% valore di fondo scala
Tempo stabile	≤10 secondi
Sovraccarico	100% FS + 9e
Carico di sicurezza	120% di garanzia
Carico massimo	400% di garanzia
Batteria	4 batterie AA da 1,5 V
Display	LED ultra-luminoso da 25,4 mm (1 pollice)
Temp. Op.	-10°C - +40°C
Umidità Op.	20°C ≤90%

	Elementi	Descrizione
1	Nome	Bilancia per gru industriale
2	Modello	OCS-S1
3	Parametro	Valutazione(i): 4x1,5AA (6 VDC)Capacità: 1000kg/2200lbDivisione: 0,5 libbre

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
