GEBRUIKSAANWIJZING SBC150 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

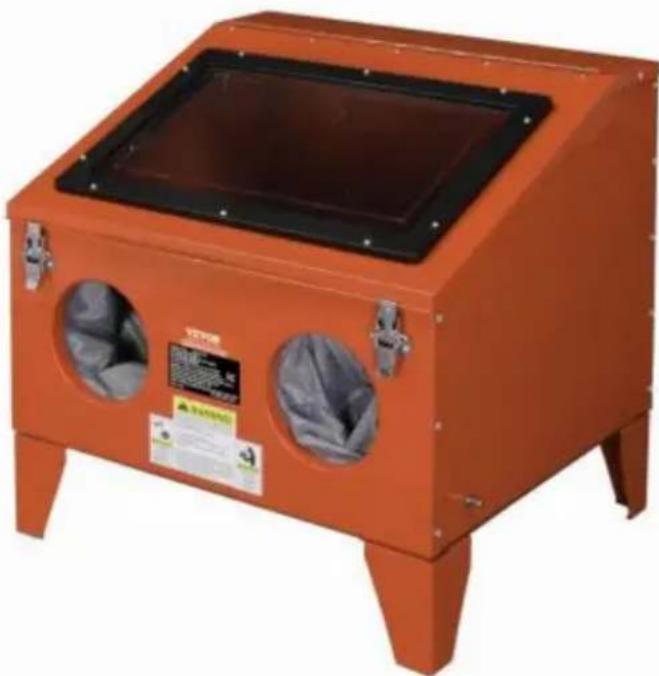

ZANDSTRALKAST

MODEL:SBC150

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.

1. VEILIGHEIDSINSTRUCTIES

WAARSCHUWING! Het is de verantwoordelijkheid van de gebruiker om te lezen. begrijpen en naleven het volgen van elektrische instructies;

U moet ervoor zorgen dat het risico op een elektrische schok tot een minimum wordt beperkt door de installatie van passende veiligheidsvoorzieningen. Er zou een RCCB (reststroomschakelaar) moeten zijn opgenomen in de hoofdverdeelkast. Wij raden ook een aardlekschakelaar aan (Residual Current Device) wordt gebruikt bij alle elektrische producten. bijzonder draagbaar apparatuur die is aangesloten op een elektrische voeding die niet wordt beschermd door een aardlekschakelaar.

U moet ook de volgende instructies hierover lezen en begrijpen electrische veiligheid.

1.1.1.De Electricity At Work Act 1989 vereist dat alle draagbare elektrische apparaten, indien gebruikt in bedrijfspanden. te laten testen door een gekwalificeerde elektricien, met behulp van een Draagbare apparaattester (PAT). minimaal één keer per jaar.

1.1.2.De Health & Safety at Work Act 1974 maakt eigenaren van elektriciteit mogelijk apparaten die verantwoordelijk zijn voor de veilige toestand van het apparaat en de veiligheid van het apparaat exploitant van het apparaat. Als u twijfelt over de elektrische veiligheid, neem dan contact op met een gekwalificeerde elektricien elektricien.

1.1.3.U moet ervoor zorgen dat u:

ÿ Inspecteer de transformatorstekker. kabel en stekker om slijtage en schade te voorkomen items zijn veilig voordat ze op de netvoeding worden aangesloten. Indien versleten of beschadigd NIET gebruiken en onmiddellijk vervangen of contact opnemen met een gekwalificeerde elektricien.

ÿ Controleer of kabels altijd beschermd zijn tegen kortsluiting en overbelasting. ï Belangrijk:

Controleer of de spanning aangegeven op de transformatorstekker hetzelfde is als de te gebruiken voeding.

ÿ Rol voor gebruik de kabel van de transformator af.

× Probeer NIET de stekker van de transformator aan het snoer uit het stopcontact te trekken.
× Gebruik GEEN ander type transformator met de kast.
× Probeer NIET de transformatorstekker of het oplaadstation te openen of te demonteren.
× Gebruik de transformatorstekker NIET om enig ander elektrisch apparaat van stroom te voorzien.
× Zorg ervoor dat de transformator NIET nat wordt en gebruik hem NIET in natte, vochtige omstandigheden (voor gebruik binnenshuis). alleen).

WAARSCHUWING! Vervang NOOIT een standaard 3-polige stekker van 13 ampère, of een ander type stekker stekker, voor de transformatorstekker.

1.2 ALGEMENE VEILIGHEID

WAARSCHUWING! Zorg voor gezondheid en veiligheid, regelgeving van de overheid en lokale autoriteiten met betrekking tot het gebruik van gritstralen worden nageleefd bij het gebruik van deze apparatuur. Maak uzelf vertrouwd met de toepassingen. beperkingen en potentiële gevaren eigenaardig naar het kabinet.

WAARSCHUWING! Koppel de kast los van de netstroom en de luchttoevoer voordat u probeert accessoires te vervangen of onderhoud uit te voeren onderhoud.

ÿ Onderhoud de kast in goede staat. Vervang of repareer beschadigde onderdelen. Gebruik alleen originele onderdelen. Niet-goedgekeurde onderdelen kunnen gevaarlijk zijn en zullen de garantie ongeldig maken garantie.
ÿ Plaats de kast in een geschikte werkruimte en houd de ruimte schoon, netjes en vrij van niet-gerelateerde materialen. Zorg voor voldoende verlichting.
ÿ Gebruik alleen droge schuurmiddelen, zoals glaskralen van eigen merken. silicium carbide, aluminiumoxide en kwartzand. Gebruik nooit vloeistoffen en meng er geen vloeistoffen mee een ander medium in het apparaat.

WAARSCHUWING! Draag tijdens het gebruik altijd goedgekeurde oog-, gezichts- en gehoorbescherming het kabinet.

ÿ Houd het deksel van het apparaat gesloten en beveiligd tijdens gebruik.

WAARSCHUWING! Zorg ervoor dat de juiste luchtdruk wordt gehandhaafd en niet wordt overschreden. (Max 90psi). y

Houd de straalmond altijd gericht op het werkstuk. Gebruik nooit buiten de apparaat en gebruik het altijd met gesloten deksel.

ÿ Controleer regelmatig of de uitlaatopening aan de achterkant van de kast vrij is en niet geblokkeerd is en dat er ruimte is tussen het apparaat en een muur.
ÿ Zorg voor het juiste evenwicht en de juiste houding. Zorg ervoor dat de vloer schoon en vrij is v gemorste media. Draag antislipschoenen.
ÿ Verwijder slecht passende kleding. Verwijder banden. horloges, ringen en andere losse sieraden en lang haar bevatten en/of samenbinden.ÿ

Houd kinderen en niet-essentiële personen uit de buurt van de werkplek.

× Gebruik de kast NIET voor een taak waarvoor deze niet is ontworpen.
× Bedien de kast NIET als er onderdelen beschadigd zijn of ontbreken, aangezien dit kan gebeuren storingen en/of persoonlijk letsel veroorzaken.
× Bedien de kast NIET met het deksel open.
× Ga NIET op de kast staan.
× Zorg ervoor dat de kast NIET nat wordt en gebruik hem NIET op vochtige of natte locaties of in gebieden waar er is condensatie.
× Bedien de kast NIET als u moe bent of onder invloed bent alcohol, drugs of bedwelmende medicijnen.
× Laat de kast NIET onbeheerd achter. ÿ Wanneer het niet in

gebruik is, koppel het los van het elektriciteitsnet en de luchttoevoer.

OPMERKING! Wij raden ten zeerste aan om een geschikt stofafzuigsysteem te gebruiken Als er geen stofafzuiging wordt gebruikt, kunnen media uit de voegen worden gedrukt de druk bouwt zich op. Je kunt dit enigszins verlichten door het wit te verwijderen afsluitplug (Fig.1) in de linkerbovenhoek aan de achterkant van de tank gezien vanaf de voorkant. Dit vervangt echter geen geschikte stofafzuiging systeem.

2. BESCHRIJVING & SPECIFICATIE

De straalcabine SBC150 is vervaardigd uit staal met dubbele zijde deuren, vervangbaar kijkscherm en interne verlichting.

De unit wordt geleverd met een straalpistool en is geschikt voor glasparels, siliciumcarbide, aluminiumoxide en kwartzand. Uitstekend geschikt voor gebruik in een grote verscheidenheid aan werkplaats

en reinigingstoepassingen voor carrosserieën. De kast vereist een standaard, schone, droge,

3. BEDIENINGSINSTRUCTIES

WAARSCHUWING! Zorg ervoor dat u de veiligheidsinstructies in hoofdstuk 1 leest, begrijpt en toepast voordat u het apparaat gebruikt.

OPMERKING! Wij raden ten zeerste aan om een geschikt stofafzuigsysteem te gebruiken dit hoofdstuk.

Als er geen stofafzuiging wordt gebruikt, kunnen media als druk uit de verbindingen worden gedrukt zich op. U kunt dit enigszins verlichten door de witte blindering te verwijderen plug (Fig.1) bevindt zich in de linkerbovenhoek aan de achterkant van de tank, gezien vanaf de tank van de voorkant. Dit vervangt echter geen geschikt stofafzuigsysteem.

3.1. Sluit de luchttoevoer aan op de inlaat aan de voorkant van de kast. Zorg voor het pistool klep in de "uit"-positie staat voordat de luchttoevoer wordt aangesloten.
3.2. Controleer alle aansluitingen om er zeker van te zijn dat er geen luchtlekken zijn.
3.3. Giet het schurende medium in het midden van de kast. Gebruik NIET meer dan 4,5 kg. Overmatige hoeveelheden schuurmiddel zullen het zicht belemmeren en slecht maken straalprestaties en kan de luchtuitlaat blokkeren.
3.4. Plaats een straal (33A) en mondstuk (33) van het juiste formaat in de pistoolboring en houd deze vast met de stel schroeven. Hoe groter de schurende deeltjes, des te groter zijn de vereiste straal en het mondstuk.
3.5. Steek de transformator in een stopcontact en de transformatorkabel in de aansluiting aan de achterkant van de kast.
3.6. Plaats het werkstuk in de kast en sluit de deur(en) goed.

WAARSCHUWING! Als u de deuren niet goed sluit, kan dit leiden tot schade en/of schade persoonlijk letsel.

3.7. Schakel het licht in (schakelaar links van het kijkvenster) en de luchttoevoer en steek de handen erin in kasthandschoenen. Pak het pistool vast en druk de trekker in om te beginnen met schieten proces.
3.8. Beweeg het straalmiddel (dat op stoom lijkt) continu over het werkstuk in een gelijkmatige en cirkelvormige beweging. Om ongewenst uitharden te voorkomen mag de stroming niet plaatsvinden te hard of geconcentreerd zijn. De oppervlakteafwerking kan variëren van grof tot fijn afhankelijk van de grootte van het schuurmiddel. Op delicate werkstukken, om te vermijden onnodig harden of overmatig schuren, begin met stralen met een lage luchtstroom.

1. PROBLEMEN OPLOSSEN

PROBLEEM MOGELIJKE OORZAAK		REMEDIE
Excessief stof in de kastje.	1 Uitlaatopening of luchtstroom is geblokkeerd.2 Schuurmiddel is versleten.3 Te veel schuurmiddel in de kastje.4 Losse luchtleiding of fittingen.	1 Maak de ventilatieopening schoon en houd de ventilatieopening uit de bu vanaf welke muur dan ook.Sluit aan op een geschikt stofapparaat afpersingssysteem2 Vervangen3 Verwijder overtollig materiaal4 Controleer alle luchtfittingen en draai ze vast.
Ongelijk explosief.	1 Te veel schuurmiddel erin kastje.2 Vocht in de kast.	1 Verwijder overtollig materiaal2 Controleer de luchtleiding op vocht
Onvoldoende snelheid of efficiëntie van ontploffing.	1 Schuurmiddel is versleten.2 De druk is te laag	1 Vervangen2 Controleer of er geen voorraad is verstoppingen of lekkages Toename druk. Maximaal; 90 psi
Statisch elektriciteit.	1 Droge weersomstandigheden	1 Laat het werkstuk staan voor een poosje
Ontploffingpatroon ook breed of versleten niet effectief.	1 Mondstuk geblokkeerd of geblokkeerd	1 Deblokkeer of vervang het mondstuk

5. INSTALLATIE-INSTRUCTIE

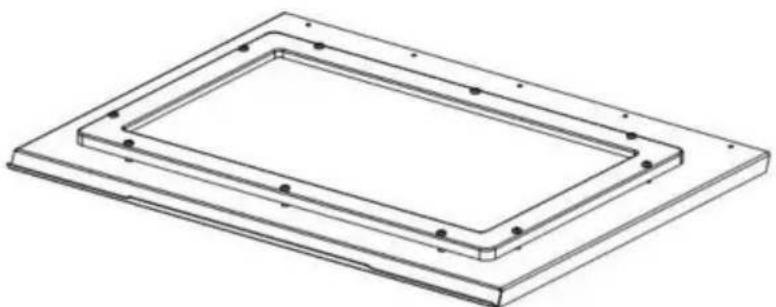

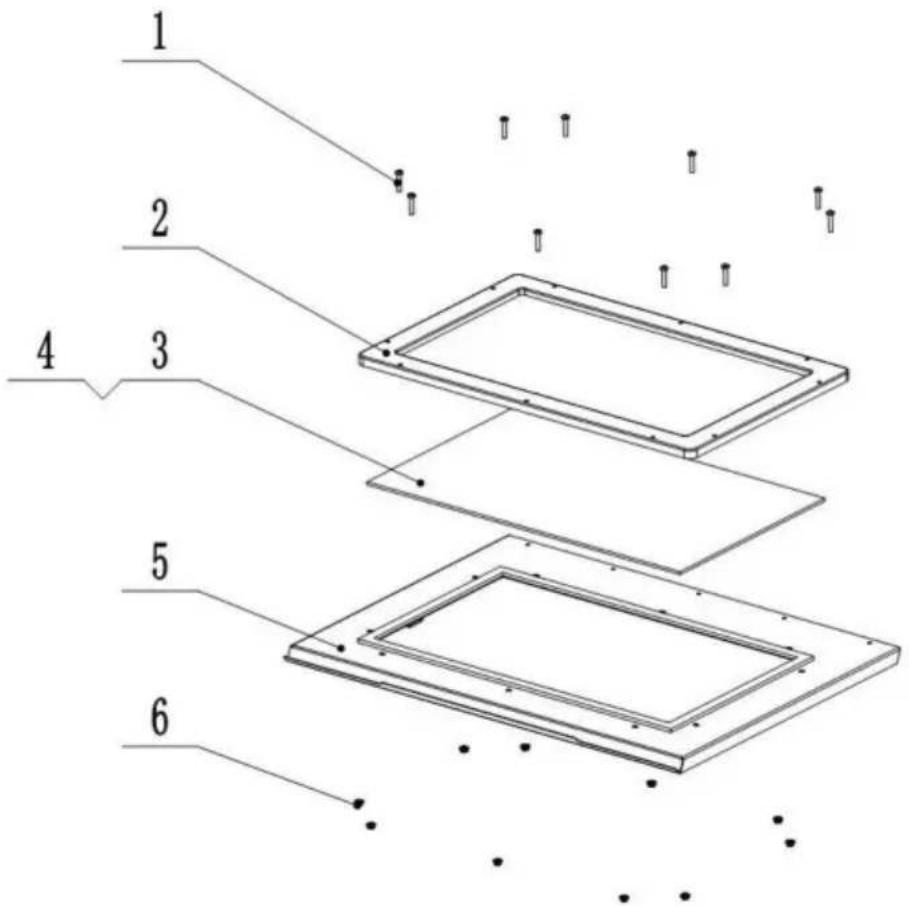

Stap 1 Monteer het kijkvenster

1 2 3 4 5 6

Plaats het plexiglas (nr. 3) op het raamblad (nr. 5) en bedek vervolgens het plastic frame (nr. 2). Bevestig de bovenstaande 3 delen met een kruiskopschroef en moer van M5*25 (nr. 1 en 6). Verwijder voor gebruik de originele folie van het glas.

Verwijder de originele glasfolie van het raamoppervlak wanneer alle montage is voltooid.

1. Verbind de linker kastplaat (nr. 11), de rechter kastplaat (nr. 16) met de achterkastplaat (nr. 10) met M6 * 12 schroef (nr. 7), sluitring (nr. 8) en moer (nr. .8). Verbind de voorplaat (nr. 15) met de linker- en rechterplaten. Sluit ten slotte de bovenplaat (nr. 6) aan op de and

drie platen.

1. Bevestig het scharnier (nr. 5) met voorplaat met M4*10 schroef (nr. 3) en moer (nr. 4).
2. Verbind de zandtrechter (nr. 12) en de poten (nr. 13) met de kastmontage door M6*16 (nr. 1), sluitring (nr. 2) en moer (nr. 14)
3. Plaats het zwarte trechterdeksel op de trechterbodem.

Opmerking: Trek ze niet allemaal strak aan tijdens de montage, maar zorg ervoor dat alle platen op de juiste plaats zitten.

Na

onderdelen,

elk

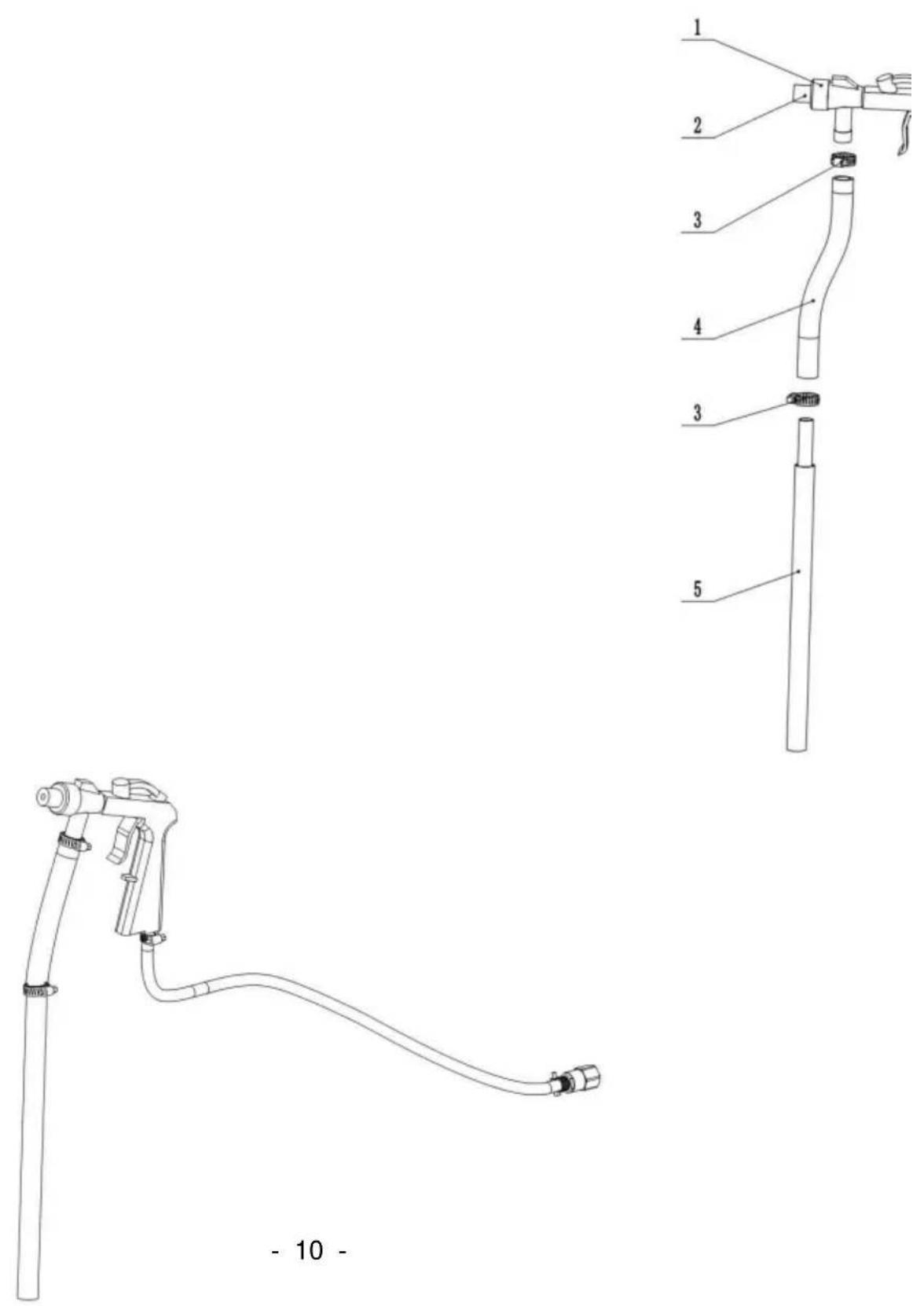

Stap 3 Monteer het straalpistool

1. Sluit de zandslang (nr. 4) aan op het pistool (nr. 2), klem deze vast (nr. 3). Sluit de zandbuis aan (nr. 5) in de zandslang en klem deze stevig vast.
2. Sluit de luchtslang (nr. 8) aan op het pistool en klem deze vast (nr. 7). Sluit vervolgens lucht aan connector (nr. 6), binnendraadconnector (nr. 9). Wikkel 5 cirkels teflontape rotatie met de klok mee op de luchtconnector om lekkage te voorkomen.

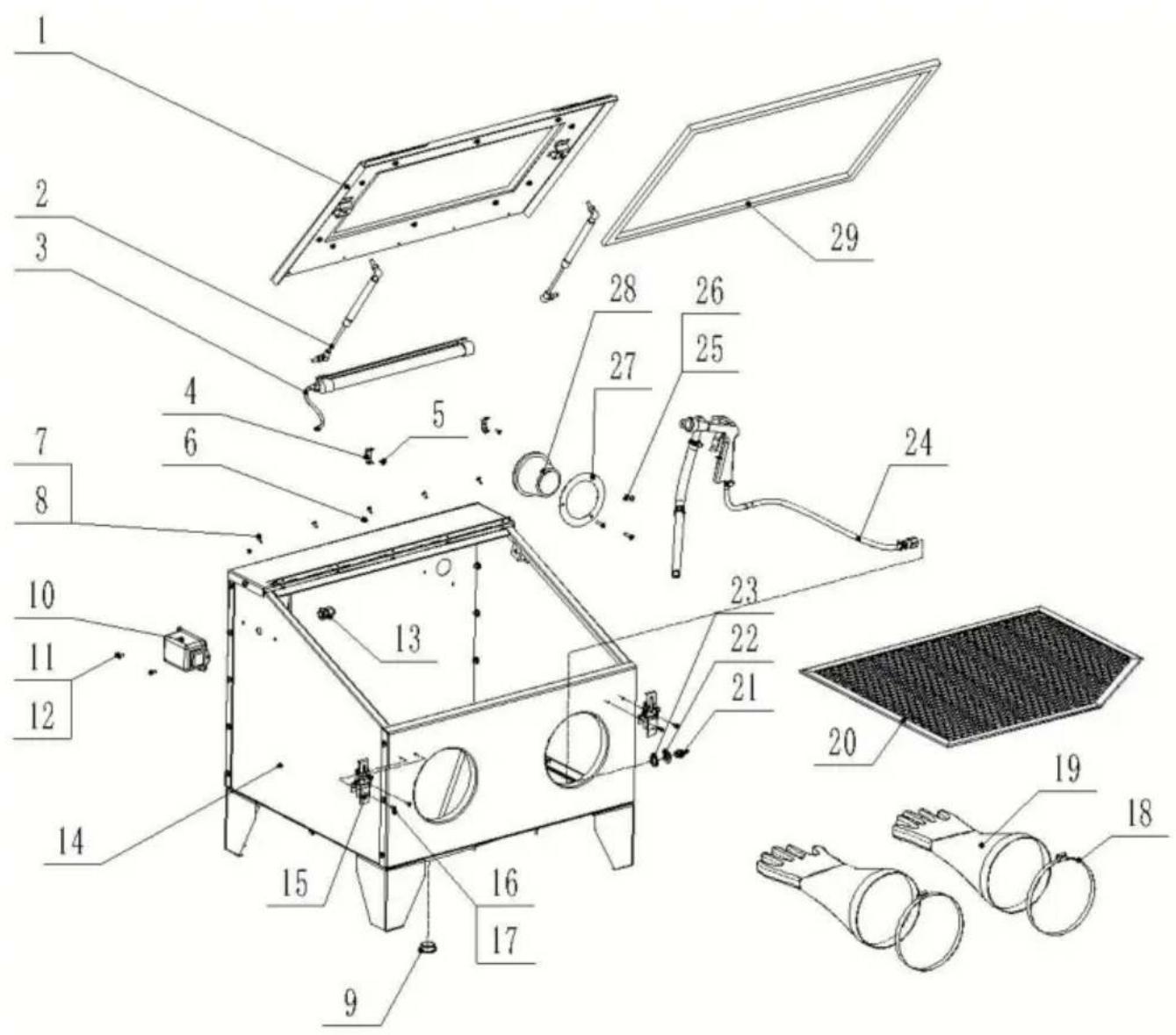

Stap 4 Monteer de volledige machine

1. Plaats het net (nr. 20) in de kast (nr. 14).
2. Plaats het pistoolsamenstel (nr. 24) in de kast (nr. 14) en plaats vervolgens de stalen ring (nr. 22), rubberen ring (nr. 23) op de luchtconnector (nr. 21) op zijn beurt. Wikkel 5 cirkels teflontape met de klok mee draaiend op de verbinding en verbinden met de binnendraad connector van de kast.
3. Monteer de handschoenen (nr. 19), let op het verschil in linker- en rechterrichting en klem ze vast. (nr. 18)
4. Monteer het deurkastje (nr. 15) met voorplaat met een M4 * 10-schroef (nr. 16) en moer (nr. 17).

5. Plaats het filter (nr. 28) in de filterplaat (nr. 27) en bevestig het aan de binnenkant van de achterkast plaat met M5*20 schroef (nr. 25) en moer (nr. 26).

6. Monteer de LED-lamp (nr. 3) met lampclips (nr. 4) met een M4 * 10-schroef (nr. 5) en moer (nr.6).

7. Plaats de lampdraden in de afdichtingsvoeg (nr. 13) en steek deze in de linkerkast bord. Draai het gewricht vast. Verbind de draad met de schakelkast (nr. 10) en bevestig deze met kast met M5*10 schroef (nr. 11) en moer (nr. 12).
8. Bevestig het kijkvenster (nr. 1) aan het scharnier van de kast met een M4 * 10-schroef (nr. 7) en moer (nr. 8).
9. Bevestig de gasveer (nr. 2) aan kijkvenster en kast.
10. Plak het afdichtingsschuim rond de binnenkant van het kijkvenster.
11. Blokkeer de zwarte afdekking (nr. 9) aan de onderkant.

Opmerking:

1. De afgeschuinde kant van het gaas moet op de luchtinlaatzijde van het gaas worden geplaatst kast die handig is om de zandpijp in te steken.
2. De afdichtingsverbinding moet worden losgeschroefd, vervolgens de draden erin steken en opnieuw vastschroeven.
3. De roestvrijstalen delen van de luchtveer moeten naar beneden wijzen.

6. PAKLIJST

Nee.	Naam	Aantal	nr. Aantal	Naam
1 Raamplaat		1	17 Zeskantmoer M4 van deurslot		4
1-1 Plexiglas (met 1 film)		1	18 Handschoenklem		2
1-2 Raamkozijn		1	19 Handschoen (paar)		1
1-3	Kruiskopschroef & moer M5*25	10 20	Werknet		1
2 Gasveer		2	21 Luchtaansluiting 1/4-Ø6		1
3 Led-lamp		1	22 Stalen sluitring Ø13		1
4 Lampclip		2	23 Rubberen ring Ø12,5		1
5	Kruisverzonken schroefM4*16 van lampclip	2	24 Straalpistoolsamenstel		1
6 Zeskantmoer M4 van lampclip		2 24-1 Luchtaansluiting 1/4-Ø6			2
7 Scharnier		1	24-2 Luchtslang		1
8	Kruiskopschroef &moer M4*10 van scharnier	10 24-3		Binnendraadaansluiting 1/4"	1
9 Zwart trechterdeksel		1	24-5 Klem Ø16-Ø25		2
10 Schakelkast		1	24-6 Klem Ø8-Ø12		2
11	KruiskopschroefM5*10	2 24-7 mondstuk (4,5 mm)			1
12 Zeskantmoer M5		2 24-8 Zandslang			1
13 Afdichtingsvoeg		1	24-9 Zandpijp		1
14 Kastmontage		1	25	KruiskopschroefM5*20	3
14-1 Bovenkastplaat		1	26 Zeskantflensmoer M5		3
14-2 Voorplaat kast		1	27 Filterplaat		1
14-3 Achterste kastplaat		1	28 Filteren		1
14-4 Linker kastplaat		1	29 Afdichtingsschuim 2,2M		1
14-5 Rechter kastplaat		1	31 Transformator		1
14-6	Kruis pankopschroef, ring en moerM6*12	24 32 Mondstuk (5, 6, 7 mm)			3
14-7 Been		4	33 Plexiglas beschermfolie		3
14-8 Zandtrechter		1	34 Teflontape		1
14-9	Kruis pankopschroef, wasmachine en moerM6*16	18	35 Siliconenkit 50g		1
15 Deurslot		2	36 Handleiding		1
16	KruiskopschroefM4*10	4

Belangrijke notitie:

1. Om logistieke redenen kunnen enkele metalen platen enigszins vervormd raken, wat met eenvoudig gereedschap gecorrigeerd kan worden. Normaal gesproken is het gemakkelijk te doen. Maar raadpleeg de klantenservice als de correctie na het proberen nog steeds niet is doorgevoerd. Het personeel van de klantenservice zal tijdig de juiste oplossingen bieden.
2. Het afdichtingsschuim kan vóór de montage met een schroevendraaier worden doorboord om de installatie van schroeven te vergemakkelijken (de gaten zouden

verborgen door afdichtingsschuim).7. FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Voor gebruik gelden de volgende twee voorwaarden: 1) Dit

product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door

de partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te gebruiken ongeldig maken Product.

Opmerking: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en zo niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijk zijn interferentie met radiocommunicatie. Er is echter geen garantie daarvoor

Er zal geen interferentie optreden in een bepaalde installatie. Als dit product dit veroorzaakt schadelijke interferentie voor radio- of televisieontvangst, die kan worden vastgesteld aan de hand van:

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te corrigeren interferentie door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

8. CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een doorgestreepte vuilnisbak

geeft aan dat het product aparte afvalinzameling vereist in de

Europeese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet

weggegooid met het normale huisvuil, maar moet wel worden afgevoerd

een inzamelpunt voor recycling van elektrische en elektronische apparaten.
