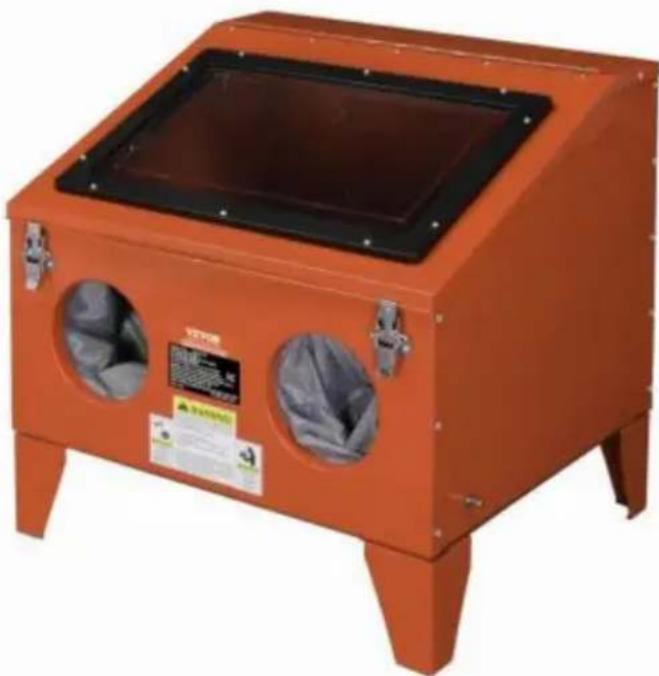

SANDBLASTERSKÅP

MODELL: SBC150

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SANDBLASTERSKÅP

MODELL: SBC150

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

1. SÄKERHETSINSTRUKTIONER

1.1. ELSÄKERHET

AVSEENDE ANVÄNDNING AV DIREKT STRÖM STRÖM MED TRANSFORMATORN.

VARNING! Det är användarens ansvar att läsa. förstå och följa

följa elektriska instruktioner;

Du måste se till att risken för elektriska stötar minimeras genom installation av lämpliga säkerhetsanordningar. En RCCB (residual Current Circuit Breaker) bör vara inkorporerad i huvudfördelningsnämnden. Vi rekommenderar också att en RCD (Residual Current Device) används med alla elektriska produkter. särskilt bärbar utrustning som är ansluten till ett elnät som inte skyddas av en jordfelsbrytare.

Du måste också läsa och förstå följande instruktioner angående elsäkerhet.

1.1.1. The Electricity At Work Act 1989 kräver att alla bärbara elektriska apparater, om den används i affärslokaler. ska testas av en behörig elektriker med hjälp av en Portable Appliance Tester (PAT). minst en gång om året.

1.1.2. The Health & Safety at Work Act 1974 gör ägare till elektriska apparater som ansvarar för apparatens säkra tillstånd och säkerheten för apparaten apparatoperatör. Om du är osäker på elsäkerhet, kontakta en kvalificerad elektriker.

1.1.3. Du måste se till att du:

ÿ Inspektera transformatorkontakten. kabel och stickpropp för slitage och skador för att säkerställa föremål är säkra innan de ansluts till elnätet. Om den är sliten eller skadad ANVÄND INTE och byt omedelbart ut eller kontakta en kvalificerad elektriker.

ÿ Kontrollera att kablarna alltid är skyddade mot kortslutning och överbelastning. ä Viktigt: Kontrollera att spänningen markerad på transformatorkontakten är densamma som strömförsörjning som ska användas.

ÿ Rulla ut ledningen från transformatorn före användning.

× Försök INTE att dra transformatorkontakten ur eluttaget med sladden.
× ANVÄND INTE någon annan typ av transformator med skåpet.
× Försök INTE att öppna eller ta isär transformatorkontakten eller laddningsbasen.
× ANVÄND INTE transformatorkontakten för att driva någon annan elektrisk utrustning.
× Blöt INTE transformatorn eller använd den i våta, fuktiga förhållanden (för inomhusbruk endast).

VARNING! Byt ALDRIG ut en vanlig 13 ampere 3-stiftskontakt eller någon annan typ av plugg, för transformatorpluggen.

1.2 ALLMÄN SÄKERHET

WARNING! Säkerställ Hälsa & Säkerhet, myndigheter och lokala myndigheters föreskrifter relaterade till användningen av kulblästring följs vid användning av denna utrustning. Bekanta dig med applikationerna. begränsningar och potentiella faror till skåpet.

VARNING! Koppla bort skåpet från elnätet och lufttillförseln innan du försöker byta tillbehör eller utföra någon service eller underhåll.

ÿ Håll skåpet i gott skick Byt ut eller reparera skadade delar. Använd endast originaldelar. Otilåtna delar kan vara farliga och kommer att ogiltigförklara garanti.

ÿ Placera skåpet på ett lämpligt arbetsområde och håll området rent, rent och fritt från icke-relaterade material. Se till att det finns tillräcklig belysning.

ÿ Använd endast torra slipmedel, såsom egna märken av glaspärlor. kisel karbid, aluminiumoxid och kiseldioxidsand. Använd aldrig vätskor eller blanda vätskor med annat media i enheten.

WARNING! Bär alltid godkända ögon- eller ansikts- och hörselskydd vid användning skåpet.

ÿ Håll enhetens lock stängt och säkrat när det används.

VARNING! Se till att korrekt lufttryck bibehålls och inte överskrids.(Max 90psi).

ÿ Håll alltid blästermunstycket riktat mot arbetsstycket. Använd aldrig utanför enheten och använd alltid med stängt lock.

ÿ Kontrollera regelbundet att avgasventilen på baksidan av skåpet är fri och inte blockerad och att det finns utrymme mellan den och eventuell

vägg. ä Bibehåll korrekt balans och fotfäste. Se till att golvet är rent och fritt från sprängmediespill. Bär halkfria skor.

ÿ Ta av illasittande kläder. Ta bort band. klockor, ringar och andra lösa smycken och innehålla och/eller binda tillbaka

långt hår. ä Håll barn och icke-nödvändiga personer borta från arbetsområdet.

× ANVÄND INTE skåpet för en uppgift som det inte är designat för att utföra.
× Använd INTE skåpet om några delar är skadade eller saknas eftersom detta kan orsaka fel och/eller personskada.

× Använd INTE skåpet med öppet lock.

× Blöt INTE skåpet eller använd det på fuktiga eller våta platser eller områden där det finns kondens.

× Använd INTE skåpet när du är trött eller påverkad av alkohol, droger eller berusande mediciner.

× Lämna INTE skåpet i drift utan uppsikt. ÿ Koppla från elnätet och lufttillförseln när den inte används.

NOTERA! Vi rekommenderar starkt att ett lämpligt dammutsugssystem används med denna enhet om dammsugning inte används kan media tvingas ut ur skarvarna som trycket byggs upp. Du kan lindra detta till viss del genom att ta bort det vita blindplugg (Fig.1) placerad i det övre vänstra hörnet på baksidan av tanken när sett framifrån. Detta kommer dock inte att ersätta en lämplig dammutsug

systemet.

2. BESKRIVNING & SPECIFICATION

SBC150 blästringsskåpet är tillverkat av stål med dubbel sida

dörrar, utbytbar bildskärm och intern belysning.

Levereras med en blästerpistol är enheten lämplig för glaspärlor, kiselkarbid, aluminiumoxi och kiseldioxidsand. Utmärkt för användning i en mängd olika verkstäder

och rengöringsapplikationer för karosseriverkstäder. Skåpet kräver en standard, ren, torr,

3. DRIFTSINSTRUKTIONER

VARNING! Se till att du läser, förstår och tillämpar säkerhetsinstruktionerna i avsnitt 1 innan du använder enheten.

NOTERA! Vi rekommenderar starkt att ett lämpligt dammutsugssystem används med denna enhet.

Om dammsugning inte används kan media tvingas ut ur skarvarna som tryck byggs upp. Du kan lindra detta till viss del genom att ta bort den vita blankningen plugg (Fig.1) placerad i det övre vänstra hörnet på baksidan av tanken när den ses från framsidan. Detta kommer dock inte att ersätta ett lämpligt dammutsugssystem.

3.1. Anslut lufttillförseln till inloppet på framsidan av skåpet. Se till pistolen ventilen är i läge "av" innan lufttillförseln ansluts.
3.2. Kontrollera alla kopplingar för att säkerställa att det inte finns några luftläckor.
3.3. Häll det slipande mediet i mitten av skåpet. ANVÄND INTE mer

än 10 lbs (4,5 kg). För stora mängder slipmedel försämrar sikten sprängningsprestanda och kan blockera luftutsläppet.

3.4. Passa in strålen (33A) och munstycket (33) av lämplig storlek i pistolhålet och håll fast m ställskruvar. Ju större slipande partiklar desto större stråle och munstycke krävs.
3.5. Anslut transformatorn till ett eluttag och transformatorkabeln till uttag på baksidan av skåpet.
3.6. Placera arbetsstycket i skåpet och stäng och lås dörren/dörrarna ordentligt.

VARNING! Om dörrarna inte stängs ordentligt kan det leda till skador och/eller personlig skada.

3.7. Slå på ljuset (växel till vänster om visningsfönstret) och lufttillförsel och för in händerna i skåphandskar. Ta tag i pistolen och tryck in avtryckaren för att starta sprängningen bearbeta.
3.8. Flytta blästermediet (som ser ut som ånga) kontinuerligt över arbetsstycket i en jämn och cirkulär rörelse. För att undvika oönskad penning bör flödet inte vara för hård eller koncentrerad. Ytfinishen kan variera från grov till fin beroende på storleken på det slipande mediet. På ömtåliga arbetsstycken, att undvika onödig blästring eller överdriven nötning, börja blästringen med lågt luftflöde.

1. FELSÖKNING

PROBLEM MÖJLIG ORSAK		AVHJÄLPA
Överdriven damm i skåp.	1 Utblåsningsventil eller luftflöde är blockerad.2 Slipmedel är slitet.3 För mycket slipmedel i skåp.4 Lös luftledning eller kopplingar.	1 Rengör ventilen och håll ventilen borta från vilken vägg som helst.Anslut till lämpligt dammprecisionssystem2 Byt ut3 Ta bort överskott4 Kontrollera och dra åt alla luftkopplinga
Ojämn blästring.	1 För mycket slipmedel i skåp.2 Fukt inuti skåpet.	1 Ta bort överskott2 Kontrollera luftledningen för fukt
Otilräcklig hastighet eller effektivitet av kul.	1 Slipmedel är slitet.2 Trycket är för lågt	1 Byt ut2 Kontrollera att det inte finns något förråd blockeringar eller läckor Öka tryck. Max; 90psi
Statisk elektricitet.	1 Torra väderförhållanden	1 Låt arbetsstycket stå ett tag
Kul mönster också bred eller ineffektiv.	1 Munstycke blockerat eller vara bärs	1 Lossa eller byt ut munstycket

5. INSTALLATIONSANVISNING

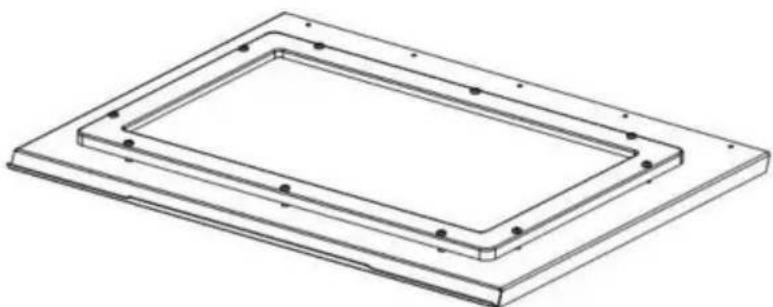

Steg 1 Montera visningsfönstret

1 2 3 4 5 6

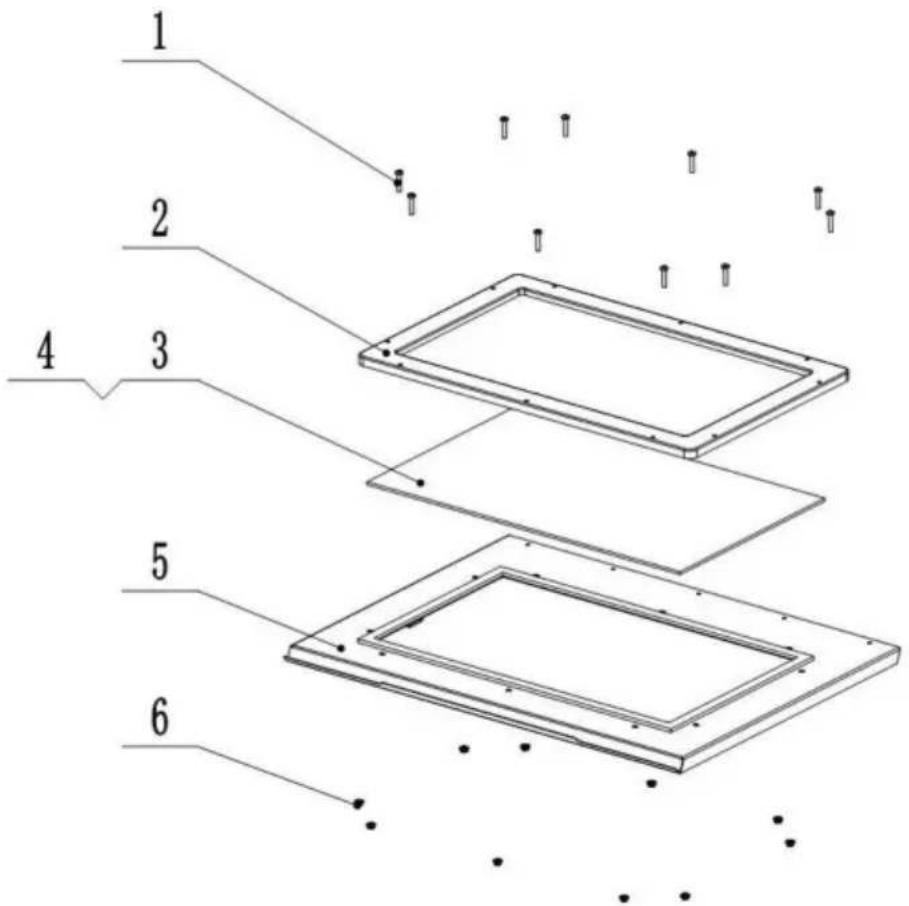

Sätt plexiglaset (nr 3) på fönsterarket (nr 5), täck sedan plastramen (nr 2). Fäst ovanstående 3 delar med skruv och mutter av M5*25 (nr.1&6). Ta bort originalfilmen på glaset före användning.

Ta bort originalglasfilmen från fönsterytan när all montering är klar.

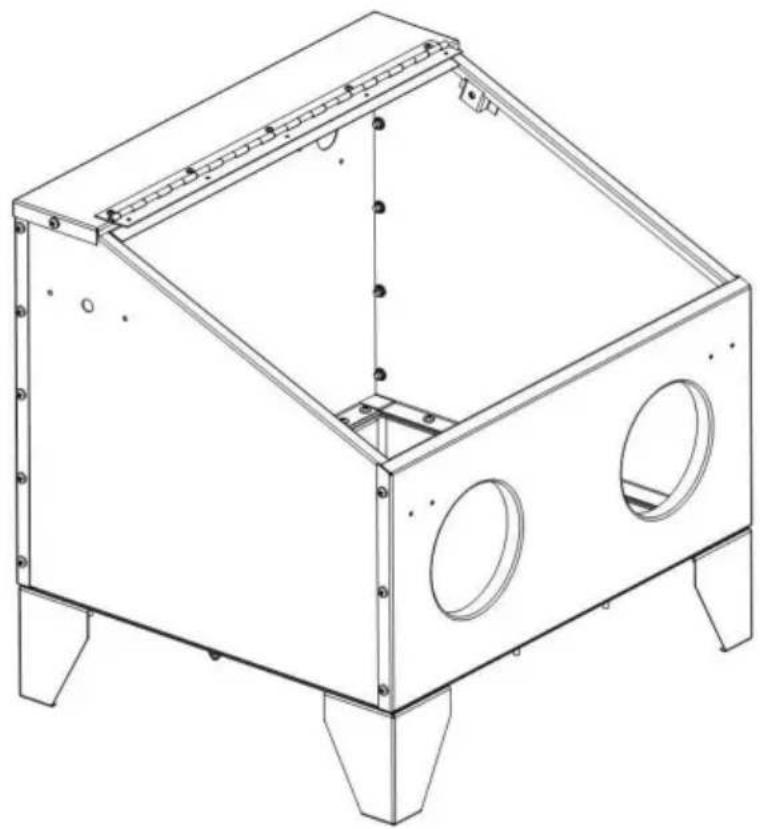

1. Anslut vänster skåpplatta (nr 11), höger skåpplatta (nr 16) med bakre skåpplatta (nr 10) med M6*12 skruv (nr 7), bricka (nr 8) och mutter (nr. .8). Anslut frontplåter (nr 15) med vänster och höger plåt. Slutligen, anslut toppplattan (nr 6) med andra

tre tallrikar.

1. Fäst gångjärnet (nr 5) med frontplåten med M4*10 skruv (nr 3) och mutter (nr 4).
2. Anslut sandtratten (nr 12) och benen (nr 13) med skåpet med M6*16

(nr 1), bricka (nr 2) och mutter (nr 14)

1. Sätt det svarta trattlocket på trattens botten.

Obs: Vänligen dra inte åt var och en vid montering, se till att alla plåtar är på rätt plats.

After

delar, varje

1. Anslut sandslangen (nr 4) med pistolen (nr 2), klämma fast den (nr 3). Anslut sandröret (nr 5) i sandslangen och klämma fast den ordentligt.
2. Anslut luftslangen (nr 8) med pistolen och klämma (nr 7) den. Anslut sedan luft kontakt (nr 6), innergänga kontakt (nr 9). Linda 5 cirklar teflontejp vrid medurs på luftanslutningen för att undvika läckage.

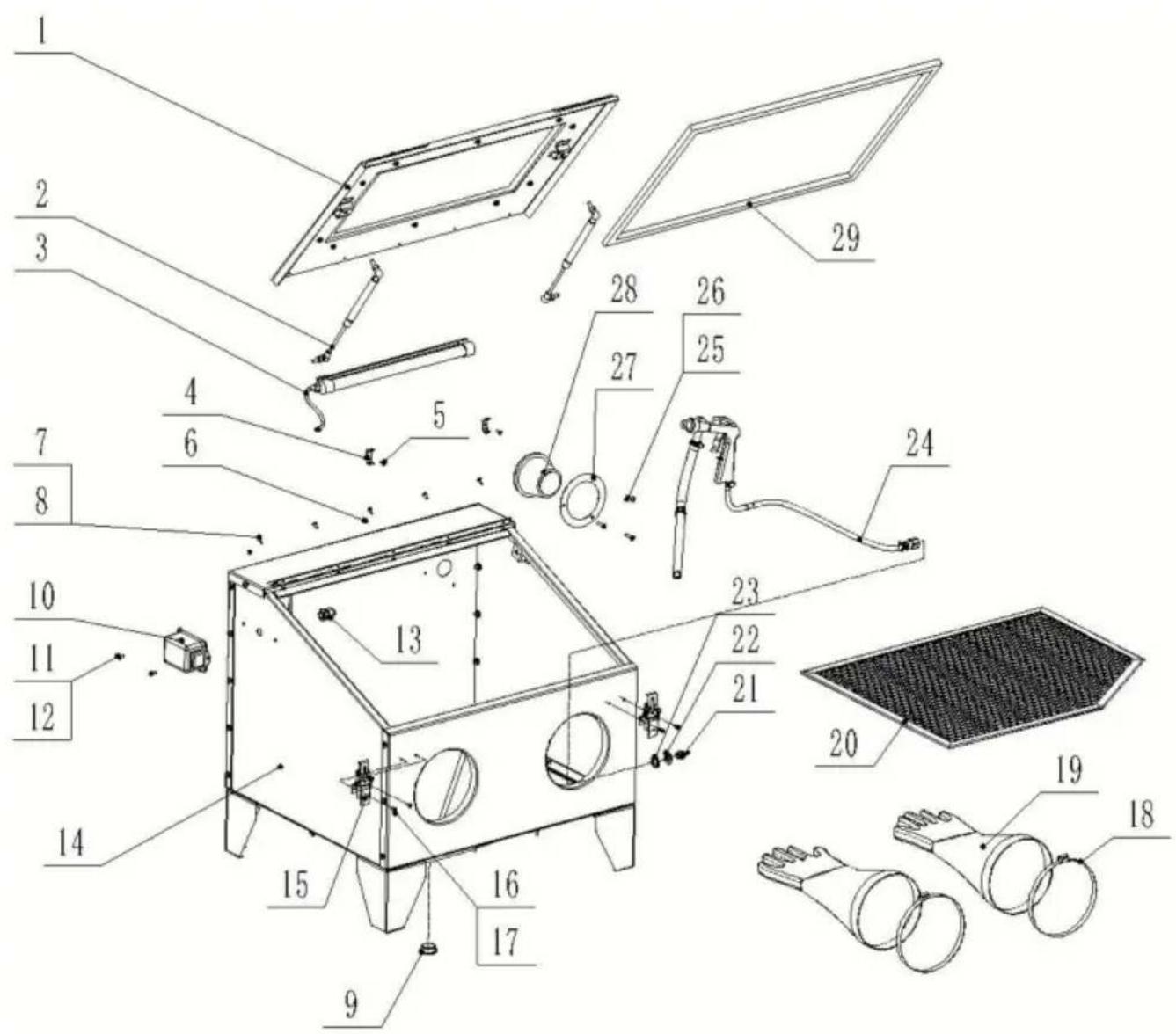

Steg 4 Montera en hel maskin

1. Lägg nätet (nr 20) i skåpet (nr 14).
2. Sätt in pistolenheten (nr 24) i skåpet (nr 14) och sätt sedan in stålbrickan (nr 22), gummibricka (nr 23) på luftanslutningen (nr 21) i sin tur. Linda 5 cirklar teflontejp medurs rotation på fogen och anslut med innergängan skåpets kontakt.
3. Sätt ihop handskarna (nr 19), notera skillnaden i vänster och höger riktning och klämma fast dem.(nr 18)
4. Montera dörrskåpet (nr 15) med frontplåten med M4*10 skruv (nr 16) och mutter (nr 17).

5. Sätt filtret (nr 28) i filterplattan (nr 27) och fixera med insidan av det bakre skåpet platta med M5*20 skruv (nr 25) och mutter (nr 26).

6. Montera LED-lampan (nr 3) med lampklämmor (nr 4) med M4*10 skruv (nr 5) och mutter (nr 6).

7. Sätt lamptrådarna i tätningsskarven (nr 13) och sätt in den i det vänstra skåpet tallrik. Dra åt fogen. Anslut ledningen med kopplingsdosan (nr 10) och fixera med skåp med M5*10 skruv (nr 11) och mutter (nr 12).
8. Fixa visningsfönstret (nr 1) med skåpets gångjärn med M4*10 skruv (nr 7) och mutter (nr 8).
9. Fäst gasfjädern (nr 2) på visningsfönstret och skåpet.
10. Stick fast tätningsskummet runt insidan av visningsfönstret.
11. Blockera det svarta locket (nr 9) på undersidan.

Notera:

1. Den avfasade sidan av nätet ska placeras på luftintagssidan av skåp som är bekvämt att sätta in sandröret.
2. Tätningsskarven ska skruvas loss, sätt sedan i trådarna och skruva igen.
3. Luftfjäderns rostfria delar ska vara nedåtriktade.

6. PACKLISTA

Nej.	namn	Kvant	nr. Antal	namn
1 fönsterplatta		1	17 Sexkantsmutter M4 på dörrlåset		4
1-1 plexiglas (med 1 film)		1	18 Handskklämma		2
1-2 Fönsterram		1	19 handske (par)		1
1-3	Korsskruv med pannhuvud & mutter M5*25	10 20	Arbetsnät		1
2 Gasfjäder		2	21 Luftkontakt1/4-∅6		1
3 led lampa		1	22 Stålbricka ∅13		1
4 Lampklämma		2	23 Gummibricka ∅12,5		1
5	Tvärförsänkt skruvM4*16 av lampklämma	2	24 Sprängpistol		1
6 sexkantsmutter M4 på lampklämman		2 24-1 Luftkontakt1/4-∅6			2
7 Gångjärn		1	24-2 Luftslang		1
8	Korsskruv med pannhuvud & mutter M4*10 på gångjärn	10 24-3		Innergänga kontakt1/4"	1
9 Svart trattlock		1	24-5 Klämma ∅16-∅25		2
10 Switchbox		1	24-6 Klämma ∅8-∅12		2
11	Korsskruv med pannhuvudM5*10	2 24-7 munstycken (4,5 mm)			1
12 sexkantsmutter M5		2 24-8 Sandslang			1
13 Tätningsfog		1	24-9 Sandrör		1
14 Skåpsmontering		1	25	Korsskruv med pannhuvudM5*20	3
14-1 Överskåpsplatta		1	26 Sexkantsflänsmutter M5		3
14-2 Främre skåpplatta		1	27 Filterplatta		1
14-3 Bakre skåpplatta		1	28 Filter		1
14-4 Vänster skåpplatta		1	29 Tätningsskum 2,2M		1
14-5 Höger skåpplatta		1	31 Transformator		1
14-6	Kors pannhuvudskruv, bricka & mutterM6*12	24 32 Munstycke (5, 6, 7 mm)			3
14-7 ben		4	33 Skyddsfilm av plexiglas		3
14-8 Sandtratt		1	34 Teflon tejp		1
14-9	Kors pannhuvudskruv, bricka & mutterM6*16	18	35 Silikonfogmassa 50g		1
15 Dörrlås		2	36 Manual		1
16	Korsskruv med pannhuvudM4*10	4

Viktig notering:

1. Av logistiska skäl kan få metallplåtar deformeras något, vilket skulle kunna korrigeras med enkla verktyg. Normalt är det enkelt att göra. Me vänligen kontakta kundtjänst om korrigeringen fortfarande inte är på plats efter att du försökt. Kundtjänstpersonal kommer att tillhandahålla lämpliga lösningar i tid.
2. Tätningsskummet kan punkteras med en skruvmejsel före montering för att underlätta monteringen av skruvar (hålen skulle vara

dold av tätande skum). ↗FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1)

Denna produkt kan orsaka

skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av

parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkt.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

8. KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till

en insamlingsplats för återvinning av elektriska och elektroniska apparater.
