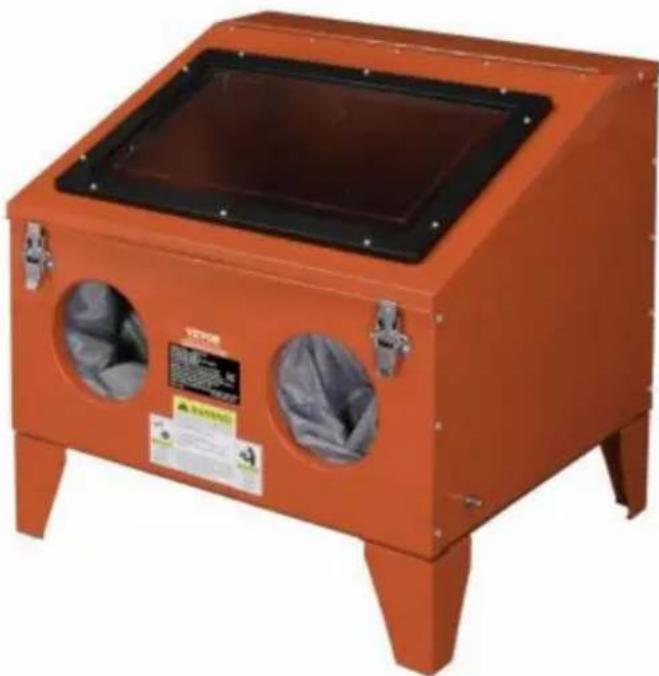

ARMADIO SABBIATRICE

MODELLO:SBC150

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

1. ISTRUZIONI DI SICUREZZA

1.1. SICUREZZA ELETTRICA

PER QUANTO RIGUARDA L'UTILIZZO DIRETTO DA RETE CON SPINA DEL TRASFORMATORE.

AVVERTIMENTO! È responsabilità dell'utente leggerlo. comprendere e rispettare il seguendo le istruzioni elettriche;

È necessario garantire che il rischio di scosse elettriche sia ridotto al minimo durante l'installazione di adeguati dispositivi di sicurezza. Dovrebbe esserlo un interruttore differenziale (interruttore differenziale di corrente residua). incorporato nel quadro di distribuzione principale. Raccomandiamo inoltre che un RCD (Dispositivo corrente residua) viene utilizzato con tutti i prodotti elettrici. particolarmente portatile apparecchiatura collegata a una rete elettrica non protetta da un interruttore differenziale.

È inoltre necessario leggere e comprendere le seguenti istruzioni relative a sicurezza elettrica.

1.1.1.L'Electricity At Work Act del 1989 impone che tutti gli apparecchi elettrici portatili, se utilizzato in locali commerciali. essere testato da un elettricista qualificato, utilizzando a Tester per apparecchi portatili (PAT). in locazione una volta all'anno.

1.1.2. La legge sulla salute e la sicurezza sul lavoro del 1974 rende i proprietari di impianti elettrici apparecchi responsabili della condizione di sicurezza dell'apparecchio e della sicurezza del operatore dell'apparecchio. In caso di dubbi sulla sicurezza elettrica, contattare un tecnico qualificato elettricista.

1.1.3.Devi assicurarti di:

ÿ Ispezionare la spina del trasformatore. cavo e spina per verificare eventuali segni di usura e danni gli articoli siano sicuri prima di collegarli alla rete elettrica. Se usurato o danneggiato NON utilizzare e sostituire immediatamente o contattare un elettricista qualificato.

ÿ Controllare che i cavi siano sempre protetti contro cortocircuiti e sovraccarichi. ÿ

Importante: verificare che la tensione indicata sulla spina del trasformatore sia la stessa come alimentatore da utilizzare.

ÿ Svolgere il cavo dal trasformatore prima dell'uso.

× NON tentare di staccare la spina del trasformatore dalla presa di rete afferrandola per il cavo.
× NON utilizzare nessun altro tipo di trasformatore con l'armadio.
× NON tentare di aprire o smontare la spina del trasformatore o la base di ricarica.
× NON utilizzare la spina del trasformatore per alimentare qualsiasi altro oggetto elettrico.
× NON bagnare il trasformatore né utilizzarlo in condizioni bagnate o umide (per uso interno soltanto).

AVVERTIMENTO! Non sostituire MAI una spina standard a 3 pin da 13 A o qualsiasi altro tipo spina, per la spina del trasformatore.

1.2 SICUREZZA GENERALE

AVVERTIMENTO! Garantire la salute e la sicurezza, le normative governative e delle autorità locali relative all'uso della granigliatura vengono rispettate quando si utilizza questa apparecchiatura.

Familiarizzare con le applicazioni. limitazioni e rischi potenziali peculiari al gabinetto.

AVVERTIMENTO! Scollegare l'armadio dall'alimentazione di rete e dall'alimentazione dell'aria prima di tentare di cambiare accessori o effettuare qualsiasi intervento di manutenzione o manutenzione.

ÿ Mantenere l'armadio in buone condizioni. Sostituire o riparare le parti danneggiate.Utilizzare solo parti originali. Le parti non autorizzate possono essere pericolose e invalidare il garanzia.
ÿ Posizionare l'armadietto in un'area di lavoro adatta e mantenere l'area pulita, ordinata e libera da oggetti materiali non correlati. Assicurarsi che ci sia un'illuminazione adeguata.
ÿ Utilizzare solo abrasivi secchi come marchi proprietari di perle di vetro. silicio carburo, ossido di alluminio e sabbia silicea. Non utilizzare mai liquidi né mescolare liquidi con un altro supporto nell'unità.

AVVERTIMENTO! Indossare sempre protezioni approvate per occhi, viso e orecchie durante il funzionamento l'armadio.

ÿ Mantenere il coperchio dell'unità chiuso e fissato durante l'uso.

ATTENZIONE! Assicurarsi che venga mantenuta e non superata la corretta pressione dell'aria. (Max 90psi).

ÿ Mantenere sempre l'ugello di sabbiatura diretto verso il pezzo da lavorare. Non utilizzare mai all'esterno unità e utilizzarla sempre con il coperchio chiuso.

ÿ Controllare regolarmente che l'apertura di scarico sul retro dell'armadio sia libera e non aperta bloccato e che ci sia spazio tra esso ed un eventuale muro. ÿ Mantenere

l'equilibrio e il passo corretti. Assicurarsi che il pavimento sia pulito e privo di residui fuoriuscita di mezzi di brillamento. Indossare scarpe antiscivolo.

ÿ Togliere gli indumenti che non vanno bene. Rimuovere i legami. orologi, anelli e altri gioielli sfusi e contenere e/o raccogliere i capelli lunghi. ÿ

Tenere i bambini e le persone non essenziali lontano dall'area di lavoro.

× NON utilizzare l'armadio per un compito per il quale non è stato progettato.

× NON utilizzare l'armadietto se qualche parte è danneggiata o mancante, poiché ciò potrebbe accadere causare guasti e/o lesioni personali.

× NON utilizzare l'armadietto con il coperchio aperto.

× NON salire sul mobile.

× NON bagnare il mobiletto né utilizzarlo in luoghi umidi o bagnati o in aree dove c'è condensa.

× NON utilizzare l'apparecchio quando si è stanchi o sotto l'influenza di alcol, droghe o farmaci inebrianti.

× NON lasciare l'armadio in funzione senza sorveglianza. ÿ

Quando non in uso, scollegare dalla rete elettrica e dall'alimentazione dell'aria.

NOTA! Si consiglia vivamente di utilizzare un sistema di aspirazione della polvere adeguato questa unità se non viene utilizzata l'aspirazione della polvere, il materiale potrebbe fuoriuscire dai giunti la pressione aumenta. Puoi alleviare questo problema in una certa misura rimuovendo il bianco tappo di chiusura(Fig.1) situato nell'angolo superiore sinistro nella parte posteriore del serbatoio quando visto frontalmente. Ciò tuttavia non sostituirà un'adeguata aspirazione della polvere sistema.

2. DESCRIZIONEÿSPECIFICHE

L'armadio di granigliatura SBC150 è costruito in acciaio con doppio lato

porte, schermo di visualizzazione sostituibile e illuminazione interna.

Fornita con una pistola di granigliatura, l'unità è adatta per perle di vetro, carburo di silicio, ossido di alluminio e sabbia silicea. Eccellente per l'uso in un'ampia varietà di officine

e applicazioni di pulizia delle carrozzerie. L'armadio richiede un ambiente standard, pulito, asciutto,

3. ISTRUZIONI OPERATIVE

AVVERTIMENTO! Assicurarsi di leggere, comprendere e applicare le istruzioni di sicurezza nella sezione 1 prima di utilizzare l'unità.

NOTA! Si consiglia vivamente di utilizzare un sistema di aspirazione della polvere adeguato questa unità.

Se non viene utilizzata l'aspirazione della polvere, il materiale potrebbe fuoriuscire dalle giunzioni sotto forma di pressione si accumula. È possibile alleviare questo problema in una certa misura rimuovendo la copertura bianca tappo (Fig.1) situato nell'angolo superiore sinistro della parte posteriore del serbatoio visto dal fronte. Ciò tuttavia non sostituirà un adeguato sistema di aspirazione delle polveri.

3.1. Collegare l'alimentazione dell'aria all'ingresso sulla parte anteriore dell'armadio. Assicuratevi la pistola la valvola sia in posizione "off" prima di collegare l'alimentazione dell'aria.
3.2. Controllare tutti i raccordi per assicurarsi che non vi siano perdite d'aria.
3.3. Versare il mezzo abrasivo al centro del mobile. NON usarne di più
superiore a 10 libbre (4,5 kg). Quantità eccessive di abrasivo comprometteranno la visibilità.creano scarsa visibilità prestazioni di sabbiatura e potrebbero bloccare lo scarico dell'aria.
3.4. Inserire il getto (33A) e l'ugello (33) di dimensioni adeguate nel foro della pistola e trattenerli con viti di fissaggio. Quanto più grandi sono le particelle abrasive, tanto più grandi saranno il getto e l'ugello richiesti.
3.5. Collegare il trasformatore a una presa di corrente e il cavo del trasformatore a presa sul retro dell'armadio.
3.6. Posizionare il pezzo nell'armadietto, chiudere e bloccare saldamente le porte.

AVVERTIMENTO! La mancata chiusura sicura delle porte potrebbe causare danni e/o lesione personale.

3.7. Accendere la luce (interruttore a sinistra della finestra di visualizzazione) e l'alimentazione dell'aria e inserire le mani nei guanti da gabinetto. Afferrare la pistola e premere il grilletto per avviare la sabbiatura processi.

3.8. Muovere continuamente il mezzo di sabbiatura (che assomiglia a vapore) sul pezzo in lavorazione con un movimento uniforme e circolare. Per evitare pallinature indesiderate, il flusso non dovrebbe essere troppo duro o concentrato. La finitura superficiale può variare da grossolana a fine a seconda della dimensione del mezzo abrasivo. Su pezzi delicati, da evitare pallinatura non necessaria o abrasione eccessiva, iniziare la sabbiatura con un flusso d'aria basso.

1. RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA		RIMEDIO
Eccessivopolvere nelmobileto.	1 Bocchetta di scarico o flusso d'ariaè bloccato.2 L'abrasivo è usurato.3 Troppo abrasivo nelmobileto.4 Linea dell'aria o raccordi allentati.	1 Pulire lo sfiato e tenerlo lontanoda qualsiasi muro.Collegare ad una polvere adattasistema di esazione2 Sostituire3 Rimuovere l'eccesso4 Controllare e serrare tutti i raccordi dell'aria.
Irregolaresabbiatura.	1 Troppo abrasivo all'internomobiletto.2 Umidità all'interno dell'armadietto.	1 Rimuovere l'eccesso2 Controllare l'umidità nella linea dell'aria
Inadeguatovelocità oefficienza diraffica.	1 L'abrasivo è usurato.2 La pressione è troppo bassa	1 Sostituire2 Controllare che non ci siano scorteostruzioni o perdite Aumentarepressione. Massimo;90psi
Staticoelettricità.	1 Condizioni di tempo asciutto	1 Lasciare riposare il pezzo da lavorareper un po'
Rafficaanche il modellolargo o logoroinefficace.	1 Ugello bloccato o intasato	1 Sbloccare o sostituire l'ugello

5. ISTRUZIONI PER L'INSTALLAZIONE

Passaggio 1 Assemblare la finestra di visualizzazione

1 2 3 4 5 6

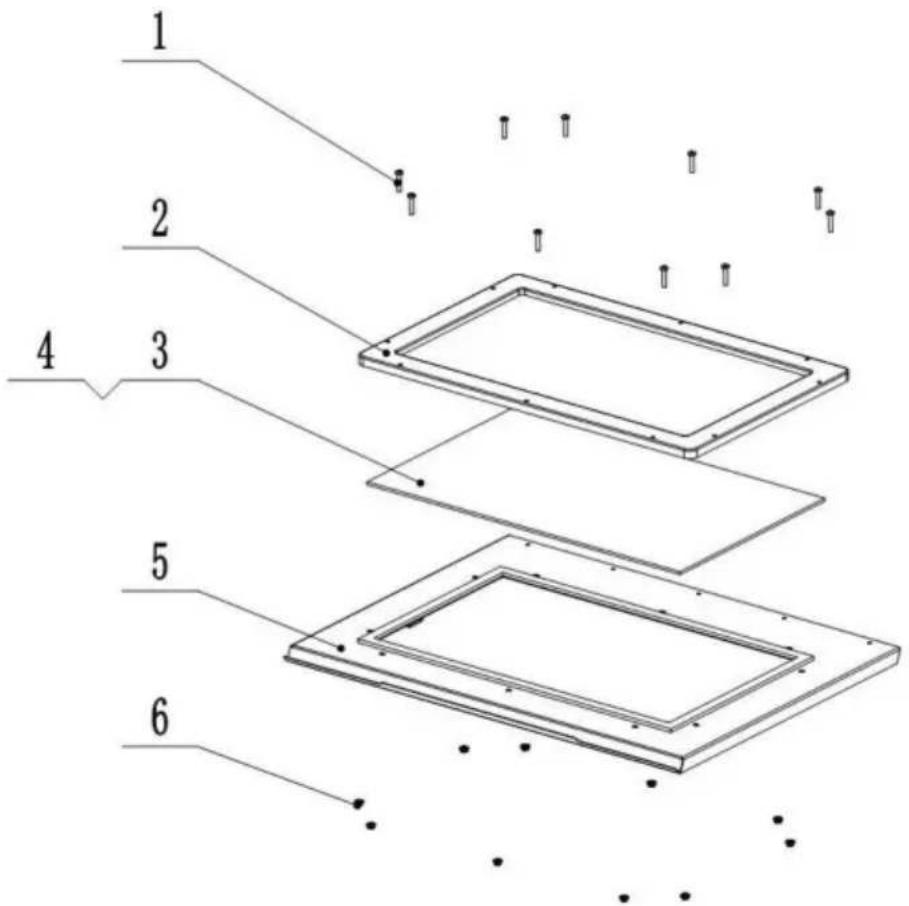

Metti il plexiglass (N. 3) sul foglio della finestra (N. 5), quindi copri il telaio in plastica (N. 2).

Fissare sopra le 3 parti con una vite a testa cilindrica incrociata e un dado M5*25 (n.

1 e 6). Si prega di staccare la pellicola originale del vetro prima dell'uso.

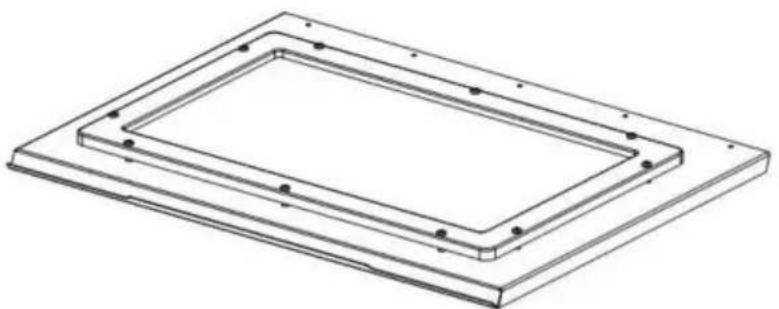

Si prega di rimuovere la pellicola di vetro originale dalla superficie della finestra una volta terminato l'assemblaggio.

Passaggio 2 Assemblare il mobile

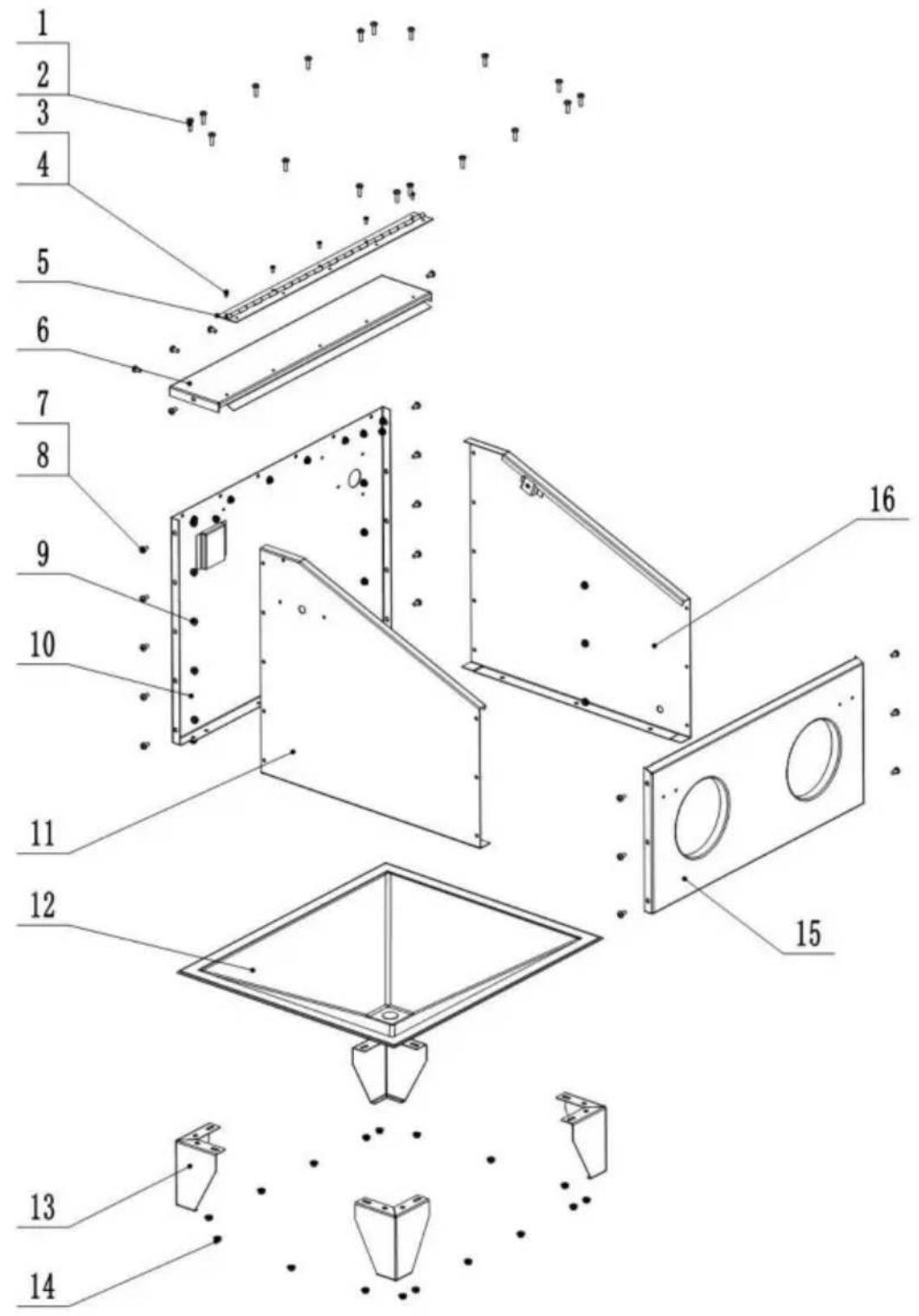

1. Collegare la piastra dell'armadietto sinistra (N. 11), la piastra dell'armadietto destra (N. 16) con la piastra dell'armadietto posteriore (N. 10) mediante la vite M6*12 (N. 7), la rondella (N. 8) e il dado (N. .8). Collegare la piastra anteriore (N.15) con le piastre sinistra e destra. Infine, collega la piastra superiore (N. 6) con l'altra

tre piatti.

1. Fissare la cerniera (N. 5) con la piastra anteriore mediante vite M4*10 (N. 3) e dado (N. 4).

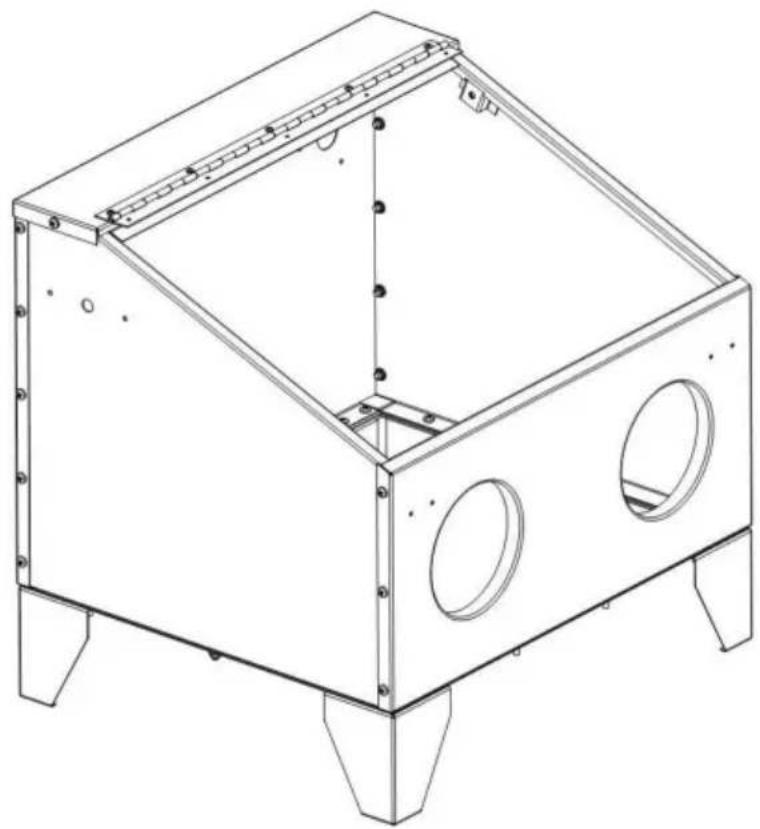

2. Collegare l'imbuto per la sabbia (N. 12) e le gambe (N. 13) al gruppo dell'armadio tramite M6*16

(N.1), rondella (N.2) e dado (N.14)

1. Mettere il coperchio nero dell'imbuto sul fondo dell'imbuto.

Nota: non stringere ciascuna durante il montaggio, assicurarsi che tutte le piastre siano nella posizione giusta.

Dopo

parti,

ogni

Step3 Assemblare la pistola di sabbiatura

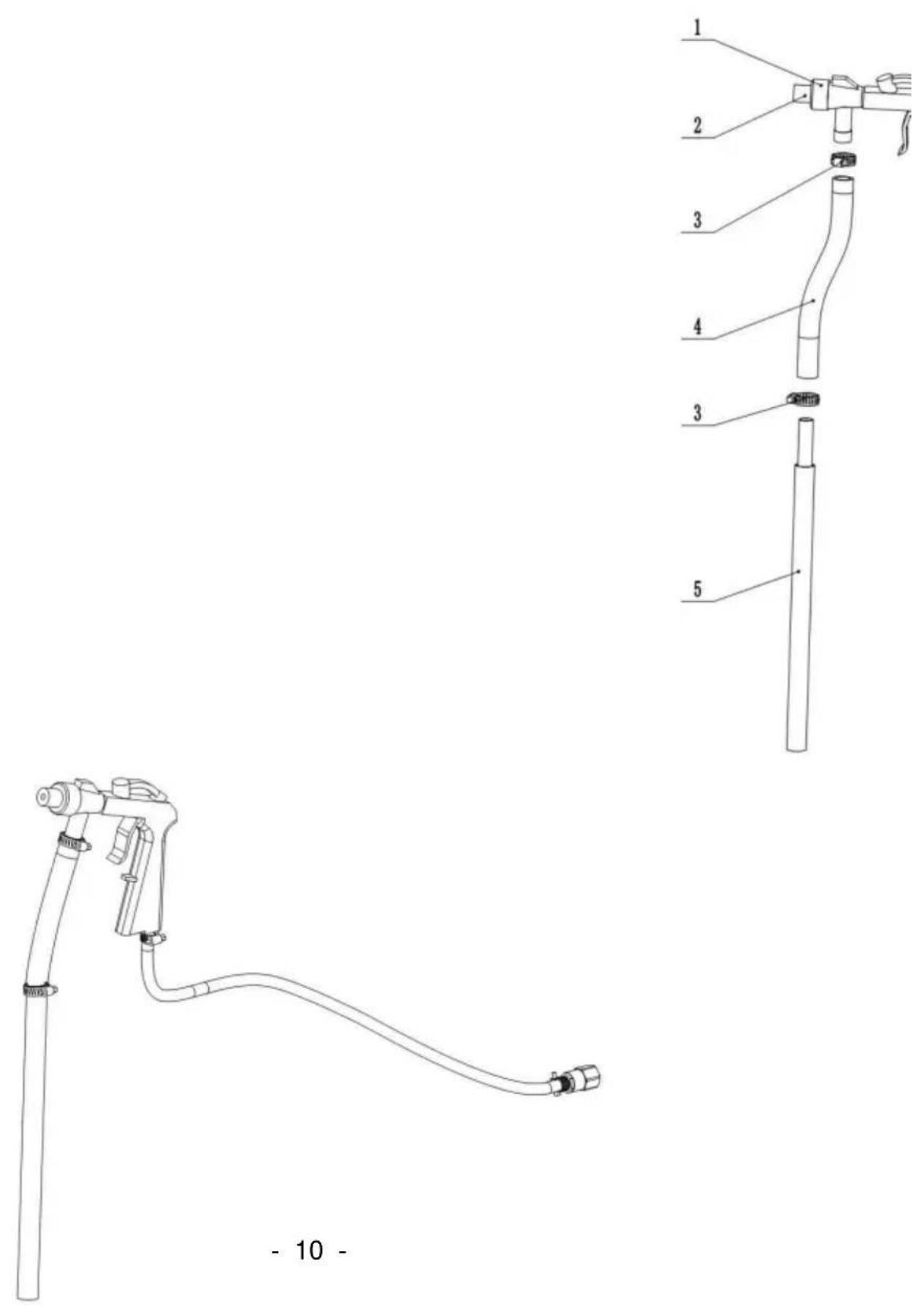

1. Collegare il tubo della sabbia (N.4) con la pistola (N.2), il morsetto (N.3). Collegare il tubo della sabbia (N.5) nel tubo della sabbia e fissarlo saldamente.
2. Collegare il tubo dell'aria (N.8) alla pistola e fissarlo con un morsetto (N.7). Quindi collegare l'aria connettore (N.6), connettore con filettatura interna (N.9). Si prega di avvolgere 5 cerchi di nastro in Teflon rotazione in senso orario sul connettore dell'aria per evitare perdite.

Step4 Assemblare la macchina completa

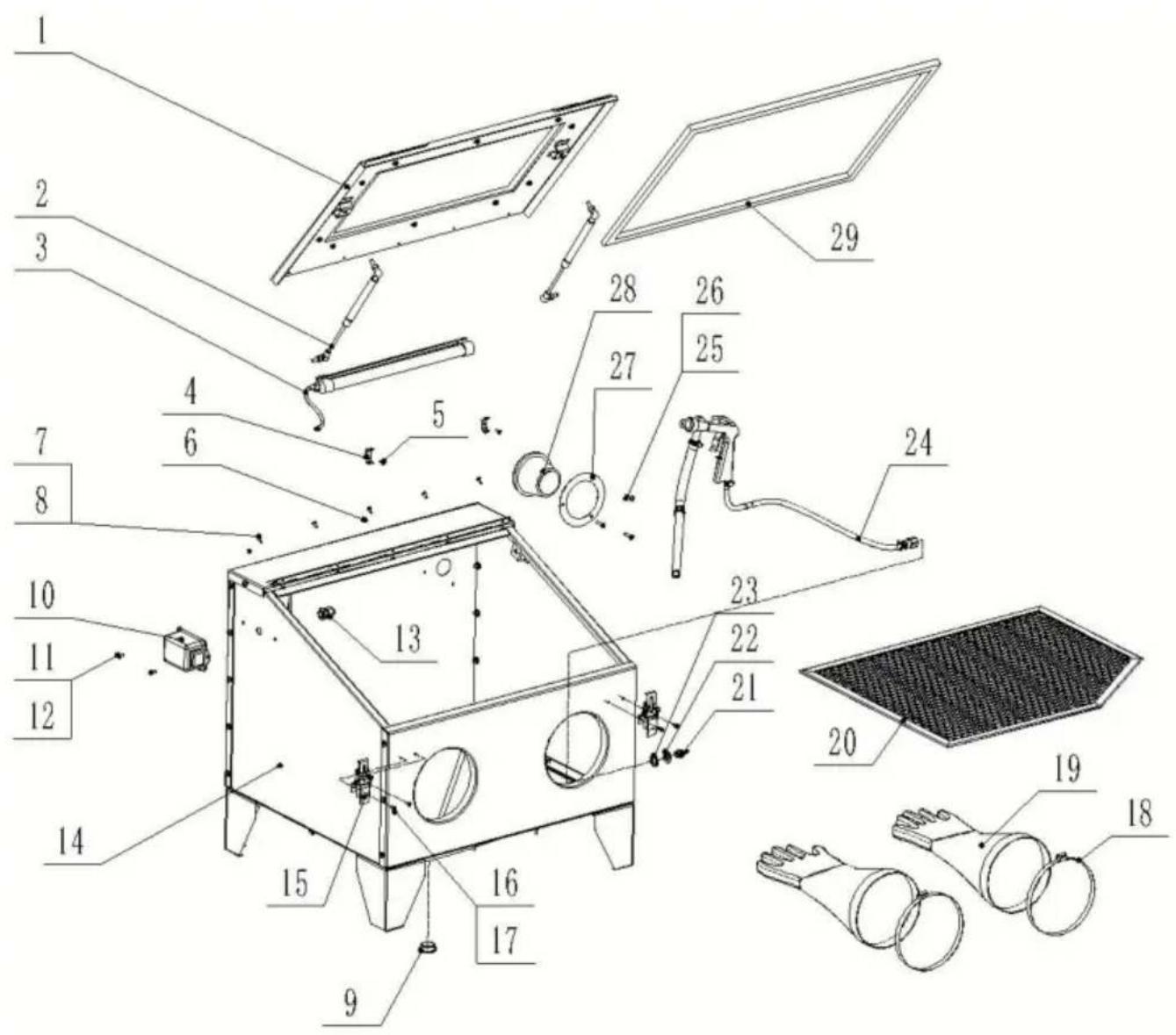

1. Mettere la rete (N.20) nell'armadietto (N.14).
2. Mettere il gruppo pistola (N.24) nell'armadietto (N.14), quindi inserire la rondella in acciaio (N.22), rondella di gomma (N.23) sul connettore dell'aria (N.21) a turno. Avvolgi 5 cerchi rotazione in senso orario del nastro di teflon sul giunto e connessione con la filettatura interna connettore dell'armadio.
3. Montare i guanti (N. 19), notare la differenza di direzione sinistra e destra e fissarli.(No.18)
4. Assemblare il dispositivo di chiusura della porta (N. 15) con la piastra anteriore mediante la vite M4*10 (N. 16) e dado (n. 17).

5. Mettere il filtro (N. 28) nella piastra del filtro (N. 27) e fissarlo con l'interno dell'armadietto posteriore piastra tramite vite M5*20 (N. 25) e dado (N. 26).

6. Assemblare la lampada a LED (N. 3) con i fermagli della lampada (N. 4) con la vite M4*10 (N. 5) e dado (n. 6).

7. Mettere i fili della lampada nel giunto di tenuta (N. 13) e inserirli nell'armadietto di sinistra piatto. Stringere l'articolazione. Collegare il cavo al quadro elettrico (N.10) e fissarlo con armadio tramite vite M5*10 (n. 11) e dado (n. 12).
8. Fissare la finestra di visualizzazione (N. 1) con la cerniera del mobile tramite la vite M4*10 (N. 7) e dado (n. 8).
9. Fissare la molla a gas (N.2) alla finestra di visualizzazione e al mobiletto.
10. Attaccare la schiuma sigillante all'interno della finestra di visualizzazione.
11. Bloccare il coperchio nero (N.9) sul fondo.

Nota:

1. Il lato smussato della rete deve essere posizionato sul lato della presa d'aria armadio in cui è comodo inserire il tubo della sabbia.
2. Il giunto di tenuta deve essere svitato, quindi inserire i fili e avvitare nuovamente.
3. Le parti in acciaio inossidabile della molla pneumatica devono essere rivolte verso il basso.

6. LISTA IMBALLAGGIO

NO.	Nome	Quantità n. Qtà		Nome
1	Piastra per finestra	1	17	Dado esagonale M4 della serratura della porta	4
1-1	Plexiglass (con 1 pellicola)	1	18	Morsetto per guanti	2
1-2	Telaio della finestra	1	19	Guanti (paio)	1
1-3	Vite a testa bombata e dado M5*25	10	20	Rete di lavoro	1

2 Molla a gas	2	21 Connettore aria1/4-∅6	1
Lampada a 3 led	1	22 Rondella in acciaio ∅13	1
4 Clip per lampada	2	23 Rondella in gomma ∅12,5	1
5 Vite a testa svasata a croceM4*16 della clip della lampada	2	24 Montaggio della pistola di sabbiatura	1
6 Dado esagonale M4 della clip della lampada	2 24-1 Connettore aria1/4-∅6		2
7 Cerniera	1	24-2 Tubo dell'aria	1
8 Vite a testa bombata edado M4*10 della cerniera	10 24-3	Connettore con filettatura interna1/4"	1
9 Copri imbuto nero	1	24-5 Fascetta ∅16-∅25	2
10 Scatola degli interruttori	1	24-6 Fascetta ∅8-∅12	2
11 Vite a testa tonda a croceM5*10	2 Ugelli 24-7 (4,5 mm)		1
12 Dado esagonale M5	2 24-8 Tubo per sabbia		1
13 Giunto di sigillatura	1	24-9 Tubo per la sabbia	1
14 Assemblaggio del mobile	1	25 Vite a testa tonda a croceM5*20	3
14-1 Piastra superiore del mobile	1	26 Dado flangiato esagonale M5	3
14-2 Piastra anteriore del mobile	1	27 Piastra filtro	1
14-3 Piastra posteriore dell'armadio	1	28 Filtra	1
14-4 Piastra del mobiletto sinistro	1	29 Schiuma sigillante 2,2M	1
14-5 Piastra mobile destra	1	31 Trasformatore	1
14-6 Testa a crocevite, rondella e dadoM6*12	24 32 Ugello (5, 6, 7 mm)		3
14-7 Gamba	4	33 Pellicola protettiva in plexiglass	3
14-8 Imbuto per sabbia	1	34 Nastro in teflon	1
14-9 Testa a crocevite, rondella e dadoM6*16	18	35 Sigillante siliconico 50g	1
15 Serratura della porta	2	36 Manuale	1

16

Vite a testa tonda a croceM4*10

4

Nota importante:

1. Per motivi logistici, alcune lamiere potrebbero deformarsi leggermente, il che potrebbe essere corretto con semplici strumenti. Normalmente è facile. Ma ti invitiamo a consultare il servizio clienti se la correzione non ancora stata effettuata dopo il tentativo. Il personale del servizio clienti fornirà soluzioni adeguate in tempo.
2. La schiuma sigillante può essere forata con un cacciavite prima del montaggio per facilitare l'installazione delle viti (i fori sarebbero

nascosto dalla schiuma sigillante).7 Informazioni FCC
