SD-1930 - Handgereedschap Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische buiskrimptang
Merk	Vevor
Model	SD-1930
Cilindermateriaal	Hoogwaardig aluminium (luchtvaartprofiel)
Afmetingen (bij benadering)	500 x 100 x 100 mm
Gewicht (bij benadering)	5 kg
Aandrijving	Handmatig (hydraulische hefboompomp)
Krimpcapaciteit	ProPress koperen buizen 1/2\" tot 1\", koperen PEX ASTM F1807 ringen 3/8\" tot 1\", kunststof buizen TH16-TH32, roestvrijstalen buizen V12-V28
Matrijstypen	Uitwisselbaar, 4 combinaties afhankelijk van de kit
Beoogd gebruik	Krimpen van hydraulische en loodgieterskoppelingen
Veiligheidsinstructies	Draag een veiligheidsbril, niet gebruiken zonder matrijzen, kinderen uit de buurt houden
Onderhoud	Reinig met een vochtige doek, olie metalen oppervlakken, droog opbergen
Reserveonderdelen beschikbaar	Vervangende matrijzen op aanvraag bij de fabrikant
Repareerbaarheid	Onderhoud alleen door een gekwalificeerde technicus
Technische ondersteuning	www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australië)	SIHAO PTY LTD, NSW
Importeur (Verenigde Staten)	Sanven Technology Ltd, CA

Veelgestelde vragen - SD-1930 Vevor

Hoe installeer ik de krimpmatrijzen?

Open de hendels volledig, druk op de grendel om de krimpkop te openen. Plaats de bovenste en onderste matrijs door de borgclips in te drukken tot ze vastklikken. Zorg ervoor dat beide helften zijn bevestigd voordat u het gereedschap gebruikt. Gebruik het gereedschap nooit zonder matrijzen.

Welke soorten buizen kunnen met dit gereedschap worden gekrompen?

Dit gereedschap kan ProPress koperen buizen (1/2", 3/4", 1"), koperen PEX ASTM F1807 ringen (3/8" tot 1"), kunststof buizen (TH16 tot TH32) en roestvrijstalen buizen (V12 tot V28) krimpen. Kies de juiste matrijzenset.

Hoe voer ik een correcte krimping uit?

1. Steek de buis volledig in de fitting. 2. Plaats de connector in de krimpkop. 3. Draai de olie-retourschroef naar rechts vast. 4. Beweeg de beweegbare hendel tot de matrijzen elkaar raken. 5. Het krimpen is voltooid wanneer de hendels volledig gesloten zijn. Draai vervolgens de olie-retourschroef los.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag altijd een veiligheidsbril. Draag geen loszittende kleding of sieraden. Houd kinderen en omstanders op afstand. Gebruik het gereedschap niet zonder matrijzen. Steek uw vingers niet in het matrijsprofiel. Lees alle instructies zorgvuldig voor gebruik.

Hoe onderhoud ik het gereedschap na gebruik?

Reinig na elk gebruik de buitenoppervlakken met een schone, vochtige doek om roest te verwijderen. Breng olie aan op metalen oppervlakken en matrijzen om corrosie te voorkomen. Berg het gereedschap op een droge plaats op. Verwijder de matrijzen na het werk.

Waar vind ik vervangende matrijzen?

Vervangende matrijzen kunnen worden besteld bij de fabrikant of een erkende dealer. Neem contact op met de klantenservice via www.vevor.com/support voor referenties en beschikbaarheid.

Heeft het gereedschap garantie?

Ja, het gereedschap valt onder garantie. Ga voor details en registratie van het elektronische garantiecertificaat naar www.vevor.com/support. Bewaar uw aankoopbewijs.

Wat te doen bij een hydraulische lekkage?

Stop onmiddellijk met het gebruik van het gereedschap. Een hydraulische lekkage kan ernstig letsel veroorzaken. Laat het gereedschap inspecteren en repareren door een gekwalificeerde technicus en gebruik alleen identieke reserveonderdelen.

Kunnen roestvrijstalen fittingen worden gekrompen?

Ja, met de juiste matrijzenset (combinatie 4: V12, V15, V18, V22, V28). Zorg dat u de juiste matrijsmaat kiest voor de diameter van de roestvrijstalen buis. Raadpleeg de handleiding voor de overeenkomstentabel.

Hoe neem ik contact op met technische ondersteuning?

Voor technische vragen of verzoeken om after-sales service, bezoek www.vevor.com/support. U vindt er technische ondersteuning, het garantiecertificaat en de contactgegevens van importeurs in uw land.

GEBRUIKSAANWIJZING SD-1930 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

De grootte van pijpfittingen varieert in verschillende regio's en de specificaties van geschikte fittingen variëren. Controleer de vereiste fittingspecificaties zorgvuldig bij aankoop

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Lees dit materiaal voordat u dit product gebruikt.

Als u dit niet doet, kan dit ernstig letsel tot gevolg hebben.

BEWAAR DEZE HANDLEIDING

BEWAAR DEZE HANDLEIDING

Bewaar deze handleiding voor de veiligheidswaarschuwingen en -voorzorgsmaatregelen, montage, bediening, inspectie-, onderhouds- en reinigingsprocedures. Schrijf de maand en het jaar van

aankoop. Bewaar deze handleiding en het ontvangstbewijs op een veilige en droge plaats voor toekomstig gebruik.

referentie.

BELANGRIJKE VEILIGHEIDSINFORMATIE

In deze handleiding, op de etikettering en alle andere informatie die bij dit product:

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijk persoonlijk letsel

gevaren. Volg alle veiligheidsberichten op die na dit symbool staan om mogelijk letsel te voorkomen of de dood.

DANGER

WARNING

GEVAAR geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, kan dit leiden tot de dood of ernstig letsel.

CAUTION

LET OP, gebruikt met het veiligheidswaarschuwingssymbool, geeft een gevaarlijke situatie die, indien niet vermeden, kan resulteren in kleine

of matige verwonding.

ALGEMENE VEILIGHEIDSREGELS

OM VEILIG MET DEZE GEREEDSCHAPPEN TE KUNNEN WERKEN, IS HET VAN BELANG OM:

LEES DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR EN VOLG DE

INSTRUCTIES DIE HET BEVAT. ALS U DE

INFORMATIE GESCHREVEN IN DIE GEBRUIKSAANWIJZING DE GARANTIE

WORDT GEANNULEERD.

1. Veiligheid op de werkplek

a. Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken zijn een uitnodiging voor ongelukken.
b. Houd kinderen en omstanders uit de buurt tijdens het bedienen, afleidingen kunnen u de controle verliezen.

2. Persoonlijke veiligheid

a. Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen
het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van hydraulisch gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.
b. Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals
stofmasker, antislipschoenen, helm of gehoorbescherming die voor de juiste doeleinden worden gebruikt omstandigheden zullen het persoonlijk letsel verminderen.

c. Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar, kleding

en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

d. Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing.

Het juiste elektrische gereedschap zal de klus beter en veiliger klaren in het tempo waarvoor het bedoeld is. ontworpen.

e. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat geen personen onbekend met de handmatige perstool. Deze tool is gevaarlijk in de handen van ongetrainde gebruikers.

f. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die van invloed kunnen zijn op het handmatige persgereedschap werking. Laat het handmatige persgereedschap repareren voordat u het gebruikt, indien beschadigd. Veel Ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

g. Gebruik het handmatige persgereedschap, accessoires en gereedschapsbits enz. in overeenstemming met met deze instructies en op de manier die bedoeld is voor het specifieke type gereedschap, rekening houdend met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het hydraulische persgereedschap voor andere dan de beoogde bewerkingen kan resulteren in een gevaarlijke situatie.

3. Dienstverlening

Laat uw handmatige pijppersgereedschap onderhouden door een gekwalificeerde servicetechnicus alleen identieke vervangende onderdelen gebruiken. Dit zal de veiligheid van de Handmatige pijppersset wordt onderhouden.

SPECIFIEKE VEILIGHEIDSREGELS

1. Zorg ervoor dat er op het gereedschap etiketten en naamplaatjes zitten met belangrijke veiligheidsinformatie. informatie. Als deze onleesbaar is of ontbreekt, neem dan contact op met de agent om deze te vervangen.
2. Dit product is geen speelgoed, houd het buiten bereik van kinderen.
3. Schuif uw vingers niet in het matrijzenprofiel.
4. Steek uw vingers niet in de kop van de krimptang wanneer u de matrijzen schuift erin. Uw vingers kunnen ernstig bekneld raken.
5. Gebruik het gereedschap niet zonder matrijs.
6. Bewaar het gereedschap na afloop van het werk in de gereedschapskoffer en zorg ervoor dat het Krimpmatrijs uit het gereedschap halen.
7. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. Het moet moet door de exploitant worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die kunnen niet in dit product worden ingebouwd, maar moeten door de exploitant worden meegeleverd.

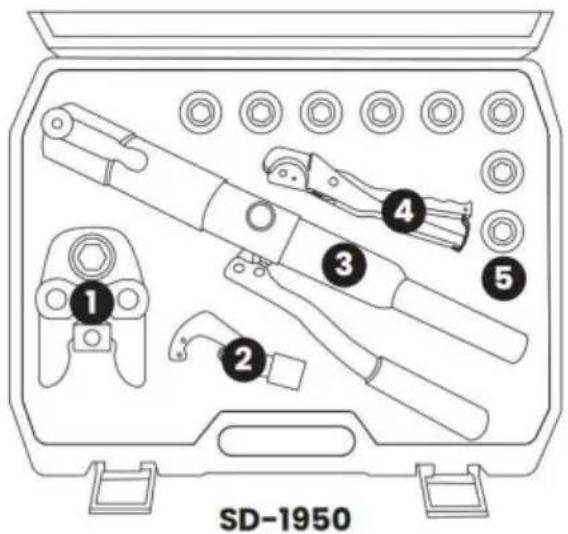

BEGRIJP UW GEREEDSCHAP

De SD-serie integrale drukleidinggereedschap is een professioneel drukleidinggereedschap voor koperen leidingen. Lees voor gebruik van dit gereedschap de gebruiksaanwijzing zorgvuldig door. handleiding en gebruiksvereisten.

Functie

Dit product is krachtig en gemakkelijk mee te nemen. De cilinder neemt hoge hardheid luchtvaartindustrie aluminium profielen om langdurige belasting op te lossen voor klanten. De krimptang is eenvoudig te vervangen en te bedienen.

Bediening

De productkop is uitgerust met een set mallen die indien nodig kunnen worden vervangen.

Maak voor gebruik de te krimpen buis klaar, plaats de krimptang erin, draai de

olieretourschakelaar naar rechts en gebruik de beweegbare hendel om te krimpen. Wanneer de

indenter is samengedrukt, het krimpen is succesvol. Het is het beste om de olieretour los te maken klep aan de linkerkant.

Bediening

Combinatie krimpmal		Toepasselijk toepassingsgebied
Combinatie 1	ProPress koperen buis: 1/2", 3/4", 1"ASTM F1807 Pex koperen ring: 3/8 ", 1/2", 5/8", 3/4", 1 "	Koperen buis,ASTMF1807 PEXpijp
Combinatie 2 ProPress koperen buis 1/2", 3/4", 1"		Koperen buis
Combinatie 3 TH16ÿTH20ÿTH26ÿTH32		Kunststofbuizen, PBbuizen en PEX-buizen
Combinatie 4 V12ÿV15ÿV18ÿV22ÿV28		Roestvrijstalen buis

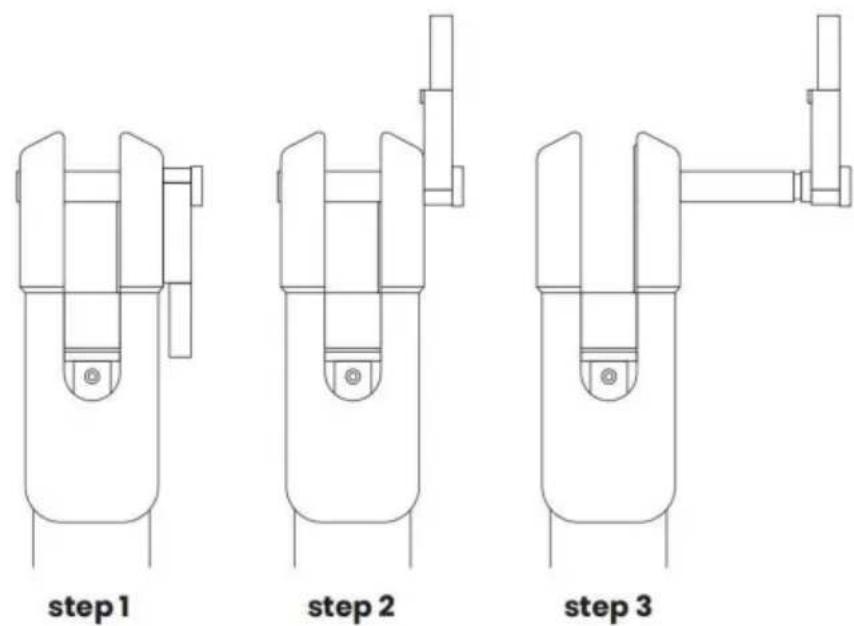

INSTALLATIEMETHODE

Stap 1: Haal het geïntegreerde pijppersgereedschap eruit.

Stap 2: Trek de rechtergrendel omhoog.

Stap 3: Trek de rechterbout eruit.

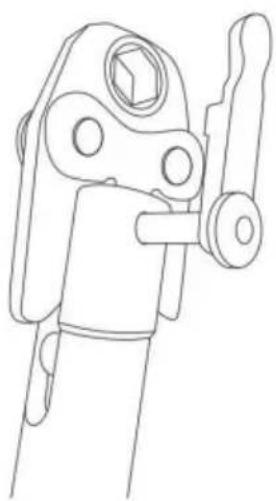

Stap 4: Plaats de kop van de krimptang in het midden.

Stap 5: Plaats de stekker terug.

Stap 6: Plaats de vergrendeling terug in de juiste positie.

Stoot niet op enig onderdeel van het gereedschap, anders is het gevaarlijk voor exploitant.

1. Selecteer de juiste matrijsset. Vraag een geautoriseerde faciliteit of distributeur om te kiezen Geschikte persmatrijsset voor het persen van de fittingen met de buis.

CAUTION

Gebruik het gereedschap niet zonder matrijzen.

1. Open de handgrepen volledig, druk op de grendel om de krimpkop te openen, steek de bovenste krimpmatrijs en de onderste krimpmatrijs door de bevestigingsclips in te drukken Plaats de matrijshouder op zijn plaats wanneer beide matrijshelften op hun plaats zitten.
2. Zorg ervoor dat beide snijkanten goed vastzitten voordat u het gereedschap bedient.
3. Plaats de buis volledig in de fittingen.
4. Plaats de connector in de krimpkop om de telescopische handgreep te verlengen Pas de geschikte lengte aan en draai de handgrepen daarna vast.
5. Sluit de handgrepen, de connector wordt geknepen wanneer de matrijzen elkaar raken, de De krimp is voltooid wanneer de handgrepen volledig gesloten zijn.
6. Open de hendel volledig en druk op de grendel om de kop te openen en eruit te halen de connector voor de volgende cyclus.

WARNING

Haal de krimpmatrijs van het gereedschap. Langdurige stress zal ervoor zorgen dat de gereedschapskop is beschadigd.

Het type matrijs dat u gebruikt is optioneel. Kies het juiste type om verschillende materialen te krimpen.

De maat was gemarkeerd op het oppervlak van de matrijs. Als u vraagt om een speciale maat of speciale vorm, neem dan contact op met de distributeur of fabrikant, zij kunnen op maat gemaakte matrijzen maken volgens gedetailleerde eisen.

ONDERHOUD EN SERVICE

Beschadigde apparatuur kan ernstig persoonlijk letsel veroorzaken. Gebruik het niet beschadigde apparatuur. Als er abnormaal geluid of trillingen optreden, laat de Probleem opgelost voordat u het verder gebruikt.

1. Controleer voor elk gebruik de algemene staat van het gereedschap. Controleer op losse schroeven, verkeerde uitlijning of vastlopen van bewegende delen, gebarsten of gebroken delen, of welke andere omstandigheden die de veilige werking ervan kunnen beïnvloeden.

2. Reinig na gebruik de buitenkant van het gereedschap met een schone, vochtige, roestwerende spray.

voorkomen dat er olie op het metalen oppervlak van het gereedschap en de matrijzen komt om roestvorming te voorkomen. Bewaar de gereedschap in een droge omgeving.

1. Onderhoud aan het gereedschap mag uitsluitend worden uitgevoerd door een gekwalificeerde servicetechnicus.
