MANUALE UTENTE SD-1930 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CRIMPATORE PER TUBI IDRAULICI

MODELLO: SD-1930

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

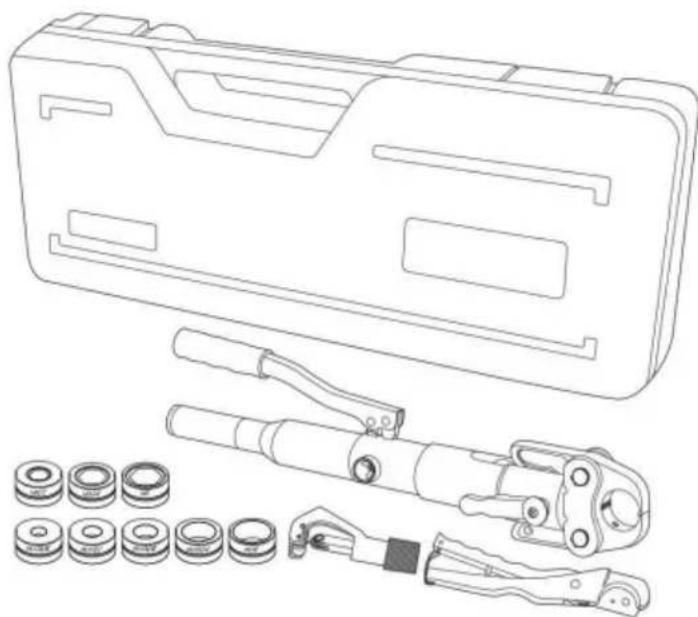

Tubo idraulico Piegatore

Modello: SD-1930

Le dimensioni dei raccordi per tubi variano nelle diverse regioni e le specifiche degli apparecchi adatti variano. Si prega di controllare attentamente le specifiche degli apparecchi richiesti al momento dell'acquisto

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Leggere attentamente il presente materiale prima di utilizzare il prodotto.

La mancata osservanza di questa precauzione può causare gravi lesioni.

SALVA QUESTO MANUALE

SALVA QUESTO MANUALE

Conservare questo manuale per le avvertenze e le precauzioni di sicurezza, il montaggio, il funzionamento, procedure di ispezione, manutenzione e pulizia. Scrivere il mese e l'anno di

acquisto. Conservare questo manuale e la ricevuta in un luogo sicuro e asciutto per futuri riferimento.

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Nel presente manuale, nell'etichettatura e in tutte le altre informazioni fornite con questo prodotto:

Questo è il simbolo di allerta di sicurezza. Viene utilizzato per avvisarti di potenziali lesioni personali pericoli. Rispettare tutti i messaggi di sicurezza che seguono questo simbolo per evitare possibili lesioni o la morte.

DANGER

WARNING

PERICOLO indica una situazione pericolosa che, se non evitata, provocherà morte o lesioni gravi.

ATTENZIONE indica una situazione pericolosa che, se non evitato, potrebbe causare morte o lesioni gravi.

CAUTION

ATTENZIONE utilizzato con il simbolo di avviso di sicurezza, indica un situazione pericolosa che, se non evitata, potrebbe causare danni minori

o lesioni moderate.

NORME GENERALI DI SICUREZZA

PER LAVORARE IN CONDIZIONI DI SICUREZZA CON QUESTO STRUMENTO, È IMPERATIVO

LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO E SEGUIRE LE

ISTRUZIONI IN ESSO CONTENUTE. SE NON RISPETTATE LE

INFORMAZIONI SCRITTE NEL MANUALE DI ISTRUZIONI LA GARANZIA

VERRÀ ANNULLATO.

1. Sicurezza dell'area di lavoro

a. Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.
b. Tenere lontani i bambini e gli astanti durante l'uso, le distrazioni potrebbero causare perdere il controllo.

2. Sicurezza personale

a. Rimani vigile, guarda cosa stai facendo e usa il buon senso quando guidi
l'utensile. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un momento di disattenzione durante l'uso di utensili idraulici può
provocare gravi lesioni personali.

b. Utilizzare dispositivi di sicurezza. Indossare sempre protezioni per gli occhi. Dispositivi di sicurezza come maschera antipolvere, scarpe antiscivolo, casco o protezione acustica utilizzati in modo appropriato condizioni ridurranno i danni personali.

c. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Tieni i capelli, gli abiti

e guanti lontano dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono essere incastrati nelle parti in movimento.

d. Non forzare l'utensile. Utilizzare l'utensile elettrico corretto per la propria applicazione.

l'utensile elettrico corretto svolgerà il lavoro meglio e in modo più sicuro alla velocità per cui è stato utilizzato progettato.

e. Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentire alle persone non familiarità con lo strumento di pressatura manuale. Questo strumento è pericoloso nelle mani di utenti non formati.

f. Manutenere gli utensili elettrici. Controllare eventuali disallineamenti o inceppamenti delle parti mobili, rotture di parti e qualsiasi altra condizione che possa influire sullo strumento di pressatura manuale funzionamento. Se danneggiato, far riparare lo strumento di pressatura manuale prima dell'uso. Molti gli incidenti sono causati da utensili elettrici sottoposti a scarsa manutenzione.

g. Utilizzare l'utensile di pressatura manuale, gli accessori e le punte dell'utensile ecc., in conformità con queste istruzioni e nel modo previsto per il particolare tipo di utensile, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso di l'utensile di pressatura idraulica per operazioni diverse da quelle previste potrebbe provocare una situazione pericolosa.

3. Servizio

Fate riparare il vostro utensile per pressatura tubi manuale da un tecnico qualificato utilizzando solo parti di ricambio identiche. Ciò garantirà la sicurezza del Il kit di utensili per la pressatura manuale dei tubi è in manutenzione.

NORME DI SICUREZZA SPECIFICHE

1. Mantenere etichette e targhette sullo strumento che riportano importanti indicazioni di sicurezza informazioni. Se illeggibili o mancanti, contattare l'agente per la sostituzione.
2. Questo prodotto non è un giocattolo, tenerlo fuori dalla portata dei bambini.
3. Non far scivolare le dita nel profilo delle matrici.
4. Non mettere le dita nella testa della pinza crimpatrice quando si fanno scorrere le matrici al suo interno. Le tue dita potrebbero essere schiacciate molto gravemente.
5. Non utilizzare l'utensile senza matrice.
6. Si prega di conservare l'utensile nella custodia degli utensili dopo aver terminato il lavoro e di assicurarsi che estrarre la matrice di crimpatura dall'utensile.
7. Le avvertenze, le precauzioni e le istruzioni discusse in questa istruzione
   il manuale non può coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve deve essere compreso dall'operatore che il buon senso e la cautela sono fattori che non può essere integrato in questo prodotto, ma deve essere fornito dall'operatore.

Lo strumento per tubi a pressione integrale della serie SD è uno strumento professionale per tubi a pressione per tubi in rame. Prima di utilizzare questo strumento, leggere attentamente le istruzioni per l'uso requisiti manuali e di utilizzo.

Caratteristica

Questo prodotto è potente e facile da trasportare. Il cilindro adotta un'elevata profili in alluminio per l'industria aeronautica di durezza per risolvere carichi di lavoro a lungo termine per i clienti. Le pinze crimpatrici sono facili da sostituire e utilizzare.

Operazione

La testa del prodotto è dotata di un set di stampi che possono essere sostituiti secondo necessità. Prima dell'uso, preparare il tubo da crimpare, inserire la pinza crimpatrice, stringere il l'interruttore di ritorno dell'olio a destra e utilizzare la maniglia mobile per crimpare. Quando il l'indentatore è compresso, la crimpatura è riuscita. È meglio allentare il ritorno dell'olio valvola sul lato sinistro.

Operazione

Stampo per crimpatura combinato		Ambito applicabile
Combinazione 1	Tubo in rame ProPress: 1/2 ", 3/4", 1 "Anello in rame Pex ASTM F1807: 3/8", 1/2", 5/8", 3/4", 1"	Tubo di rame,ASTMF1807 PEXTubo
Combinazione 2 ProPress tubo di rame 1/2 ", 3/4", 1 "		Tubo di rame
Combinazione 3 TH16ÿTH20ÿTH26ÿTH32		Tubi di plastica, PBTubi e tubi PEX
Combinazione 4 V12ÿV15ÿV18ÿV22ÿV28		Tubo in acciaio inossidabile

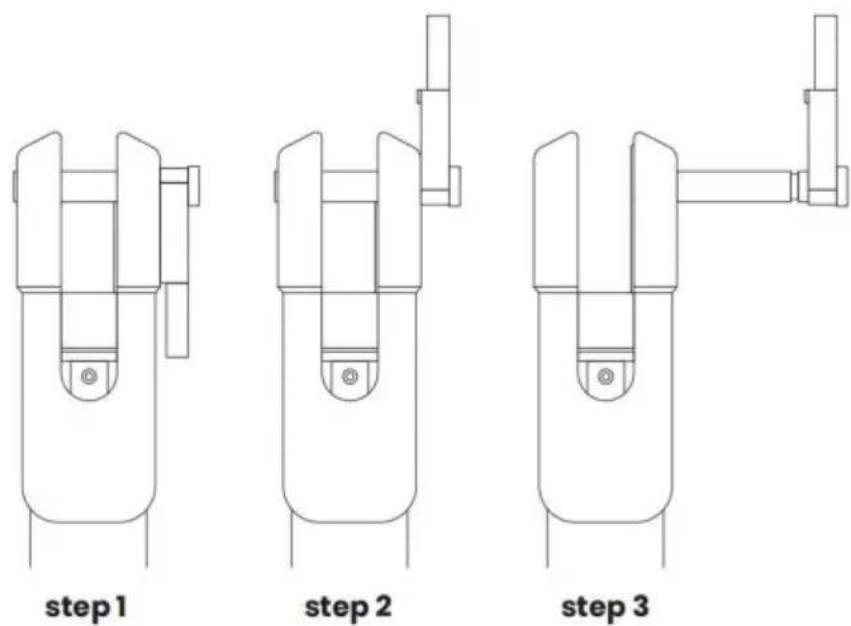

METODO DI INSTALLAZIONE

Fase 1: Estrarre l'utensile di pressatura dei tubi integrato.

Fase 2: Tirare verso l'alto il fermo destro.

Fase 3: Estrarre il bullone giusto.

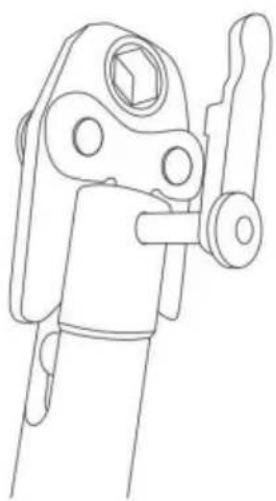

Fase 4: Posizionare la testa della pinza crimpatrice al centro.

Fase 5: Rimettere la spina.

Fase 6: Riportare il fermo nella posizione corretta.

Si prega di non urtare nessuna parte dell'utensile; altrimenti è pericoloso per operatore.

1. Selezionare il set di matrici appropriato. Chiedere a una struttura o a un distributore autorizzato di scegliere set di matrici di compressione adeguate per la crimpatura dei raccordi con il tubo.

CAUTION

Non utilizzare l'utensile senza matrici.

1. Aprire completamente le maniglie, premere il fermo per aprire la testa di crimpatura, inserire la matrice di crimpatura superiore e la matrice di crimpatura inferiore premendo le clip di fissaggio per abbinare il porta matrice quando entrambe le metà della matrice sono in posizione.
2. Assicurarsi che entrambe le metà della matrice siano fissate prima di utilizzare l'utensile.
3. Inserire completamente il tubo nei raccordi.
4. Inserire il connettore nella testa di crimpatura, per allungare il manico telescopico a regolare la lunghezza desiderata e stringere le maniglie.
5. Chiudere le maniglie, il connettore è crimpato quando le matrici si toccano, il la crimpatura è completata quando le maniglie sono completamente chiuse.
6. Aprire completamente la maniglia e premere il fermo per aprire la testa per estarla il connettore per il ciclo successivo.

WARNING

Si prega di togliere la matrice di crimpatura dall'utensile. Un lungo periodo di stress causerà la testa dell'utensile è danneggiata.

Il tipo di matrice utilizzata è facoltativo: scegliere il tipo corretto per crimpare materiali diversi.

La dimensione è stata segnata sulla superficie dello stampo. Se si richiede una dimensione speciale o un forma, si prega di contattare il distributore o il produttore, possono realizzare stampi personalizzati secondo i requisiti di dettaglio.

MANUTENZIONE E ASSISTENZA

Le apparecchiature danneggiate possono causare gravi lesioni personali. Non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomale, far problema corretto prima di un ulteriore utilizzo.

1. Prima di ogni utilizzo, ispezionare le condizioni generali dell'utensile. Controllare che non vi siano parti allentate. viti, disallineamento o inceppamento di parti mobili, parti incrinate o rotte o qualsiasi altre condizioni che potrebbero comprometterne il funzionamento sicuro.

2. Dopo l'uso, pulire le superfici esterne dell'utensile con un panno pulito e umido, sgrassare la ruggine prevenire l'olio sulla superficie metallica dell'utensile e delle matrici per evitare la ruggine. Conservare il utensile in ambiente asciutto.

3. La manutenzione dell'utensile deve essere eseguita esclusivamente da un tecnico qualificato.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte am

Principale.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia

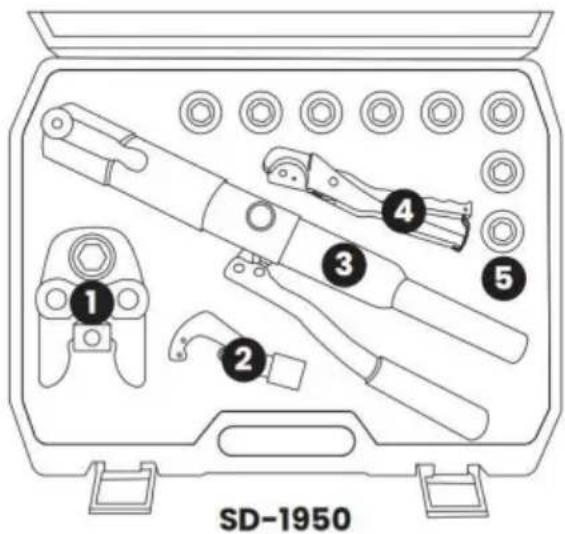

ZROZUM SWOJE NARZĘDZIE
