Produkttyp	Hydraulische Rohrpresszange
Marke	Vevor
Modell	SD-1930
Zylindermaterial	Hochfestes Aluminium (Luftfahrtprofil)
Ungefähre Maße	500 x 100 x 100 mm
Ungefähres Gewicht	5 kg
Antrieb	Manuell (Hydraulikhebelpumpe)
Presskapazität	Kupferrohre ProPress 1/2" bis 1", Kupferringe PEX ASTM F1807 3/8" bis 1", Kunststoffrohre TH16-TH32, Edelstahlrohre V12-V28
Matrizentypen	Austauschbar, 4 Kombinationen je nach Kit
Verwendungszweck	Pressen von Hydraulik- und Sanitärarmaturen
Sicherheitshinweise	Schutzbrille tragen, nicht ohne Matrizen verwenden, Kinder fernhalten
Wartung	Mit feuchtem Tuch reinigen, Metalloberflächen ölen, trocken lagern
Ersatzteile verfügbar	Ersatzmatrizen auf Anfrage beim Hersteller
Reparierbarkeit	Wartung nur durch qualifizierten Techniker
Technische Unterstützung	www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australien)	SIHAO PTY LTD, NSW
Importeur (USA)	Sanven Technology Ltd, CA

Häufig gestellte Fragen - SD-1930 Vevor

Wie installiere ich die Pressmatrizen?

Öffnen Sie die Griffe vollständig, drücken Sie die Verriegelung, um den Presskopf zu öffnen. Setzen Sie die obere und untere Matrize ein, indem Sie die Halteclips drücken, bis sie einrasten. Stellen Sie sicher, dass beide Hälften befestigt sind, bevor Sie das Werkzeug verwenden. Verwenden Sie das Werkzeug niemals ohne Matrizen.

Welche Rohrtypen können mit diesem Werkzeug gepresst werden?

Mit diesem Werkzeug können ProPress-Kupferrohre (1/2", 3/4", 1"), Kupferringe PEX ASTM F1807 (3/8" bis 1"), Kunststoffrohre (TH16 bis TH32) und Edelstahlrohre (V12 bis V28) gepresst werden. Wählen Sie das passende Matrizenset.

Wie führe ich eine korrekte Pressung durch?

1. Führen Sie das Rohr vollständig in die Armatur ein. 2. Setzen Sie den Verbinder in den Presskopf. 3. Drehen Sie die Ölrücklaufschraube nach rechts fest. 4. Betätigen Sie den beweglichen Griff, bis die Matrizen sich berühren. 5. Der Pressvorgang ist abgeschlossen, wenn die Griffe vollständig geschlossen sind. Lösen Sie dann die Ölrücklaufschraube.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille. Tragen Sie keine lockere Kleidung oder Schmuck. Halten Sie Kinder und Zuschauer fern. Verwenden Sie das Werkzeug nicht ohne Matrizen. Stecken Sie keine Finger in das Matrizenprofil. Lesen Sie vor der Verwendung alle Anweisungen sorgfältig.

Wie pflege ich das Werkzeug nach Gebrauch?

Reinigen Sie nach jedem Gebrauch die Außenflächen mit einem sauberen, feuchten Tuch, um Rost zu entfernen. Ölen Sie die Metalloberflächen und Matrizen, um Korrosion vorzubeugen. Lagern Sie das Werkzeug an einem trockenen Ort. Entfernen Sie die Matrizen nach der Arbeit.

Wo finde ich Ersatzmatrizen?

Ersatzmatrizen können beim Hersteller oder einem autorisierten Händler bestellt werden. Kontaktieren Sie den Kundendienst unter www.vevor.com/support für Referenzen und Verfügbarkeit.

Hat das Werkzeug Garantie?

Ja, das Werkzeug ist durch eine Garantie abgedeckt. Für Details und die Registrierung der elektronischen Garantieurkunde besuchen Sie www.vevor.com/support. Bewahren Sie Ihren Kaufbeleg auf.

Was tun bei einem Hydraulikleck?

Stellen Sie die Verwendung des Werkzeugs sofort ein. Ein Hydraulikleck kann zu schweren Verletzungen führen. Lassen Sie das Werkzeug von einem qualifizierten Techniker überprüfen und reparieren, wobei nur identische Ersatzteile verwendet werden.

Kann man Edelstahlarmaturen pressen?

Ja, mit dem passenden Matrizensatz (Kombination 4: V12, V15, V18, V22, V28). Stellen Sie sicher, dass Sie die richtige Matrizengröße für den Durchmesser des Edelstahlrohrs auswählen. Konsultieren Sie die Anleitung für die Korrespondenztabelle.

Wie kontaktiere ich den technischen Support?

Bei technischen Fragen oder Serviceanfragen besuchen Sie www.vevor.com/support. Dort finden Sie technische Unterstützung, die Garantieurkunde und die Kontaktdaten der Importeure in Ihrem Land.

BEDIENUNGSANLEITUNG SD-1930 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HYDRAULISCHE ROHRPRESSE

MODELL: SD-1930

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

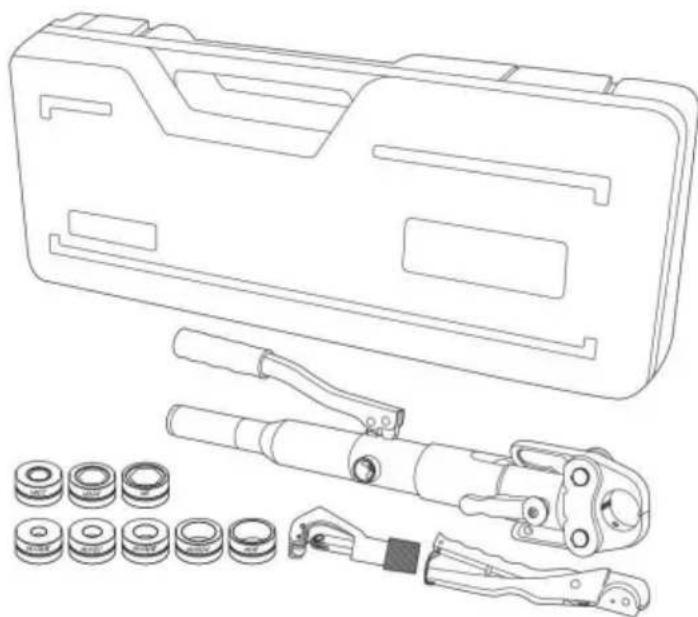

Hydraulikleitung Crimper

Modell: SD-1930

Die Größe der Rohrverschraubungen variiert in verschiedenen Regionen, und die Spezifikationen der geeigneten Armaturen variieren. Bitte überprüfen Sie beim Kauf sorgfältig die erforderlichen Armaturenspezifikationen

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

BEWAHREN SIE DIESES HANDBUCH AUF

BEWAHREN SIE DIESES HANDBUCH AUF

Bewahren Sie dieses Handbuch auf, um die Sicherheitshinweise und Vorsichtsmaßnahmen sowie die Montage-, Betriebs-,

Inspektions-, Wartungs- und Reinigungsverfahren. Schreiben Sie den Monat und das Jahr des

Kaufs auf. Bewahren Sie dieses Handbuch und den Kaufbeleg für spätere Verwendung an einem sicheren und trockenen Ort auf.

Referenz.

WICHTIGE SICHERHEITSINFORMATIONEN

In diesem Handbuch, auf der Kennzeichnung und allen anderen Informationen, die mit diesem Produkt:

Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie vor möglichen Verletzungen zu warnen.

Gefahren. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder Tod zu vermeiden.

GEFAHR

GEFAHR weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

WARNUNG

WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht beachtet wird, zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

VORSICHT in Verbindung mit dem Sicherheitswarnsymbol weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten

oder mittelschweren Verletzungen führen kann.

ALLGEMEINE SICHERHEITSREGELN

UM MIT DIESEM WERKZEUG UNTER SICHEREN BEDINGUNGEN ARBEITEN ZU KÖNNEN, IST ES UNBEDINGT ERFORDERLICH,

DIE GEBRAUCHSANWEISUNG SORGFÄLTIG DURCHZULESEN UND DIE

ANWEISUNGEN, DIE SIE ENTHÄLT, ZU BEFOLGEN. WENN SIE DIE

INFORMATIONEN IN DIESER BEDIENUNGSANLEITUNG NICHT BEACHTEN, WIRD DIE GARANTIE

ABGESAGT.

1. Sicherheit am Arbeitsplatz

a. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche führen zu Unfällen. b. Halten Sie Kinder und Zuschauer während des Betriebs fern, da Ablenkungen dazu führen können, dass Sie die Kontrolle verlieren.

2. Persönliche Sicherheit

a. Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie beim Bedienen des Werkzeugs gesunden Menschenverstand. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Hydraulikwerkzeugen kann zu schweren Verletzungen führen. b. Verwenden Sie Sicherheitsausrüstung. Tragen Sie immer einen Augenschutz. Sicherheitsausrüstung wie Staubmaske, rutschfeste Schuhe, Schutzhelm oder Gehörschutz, die für geeignete Bedingungen verwendet wird, reduziert Personenschäden.

c. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.

d. Überlasten Sie das Werkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Leistung, für die es bestimmt ist.

e. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie keine Personen, die mit dem Handpresswerkzeug nicht vertraut sind, damit arbeiten. Dieses Werkzeug ist in den Händen von ungeschulten Benutzern gefährlich.

1. Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Bedingungen vorliegen, die das manuelle Presswerkzeug beeinträchtigen könnten. Bei Beschädigungen das Handpresswerkzeug vor Gebrauch reparieren lassen. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

g. Verwenden Sie das Handpresswerkzeug, Zubehör und Werkzeuge usw. gemäß dieser Anleitung und in der für den jeweiligen Werkzeugtyp vorgesehenen Weise, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des hydraulischen Presswerkzeugs für andere als die vorgesehenen Zwecke kann zu einer gefährlichen Situation führen.

3. Leistung

Lassen Sie Ihr manuelles Rohrpresswerkzeug von einem qualifizierten Servicetechniker warten und verwenden Sie nur identische Ersatzteile. Dadurch wird die Sicherheit des

Das manuelle Rohrpresswerkzeug-Set wird beibehalten.

SPEZIELLE SICHERHEITSREGELN

1. Bewahren Sie Etiketten und Typenschilder am Werkzeug auf, die wichtige Sicherheitshinweise enthalten. Wenn diese unleserlich sind oder fehlen, wenden Sie sich zum Ersetzen an den Agenten.
2. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
3. Lassen Sie Ihre Finger nicht in das Matrizenprofil rutschen.
4. Stecken Sie Ihre Finger nicht in den Kopf der Crimpzange, wenn Sie die Matrizen einschieben. Ihre Finger könnten schwer eingeklemmt werden.
5. Verwenden Sie das Werkzeug nicht ohne Matrize.
6. Bitte bewahren Sie das Werkzeug nach Abschluss der Arbeit im Werkzeugkoffer auf und stellen Sie sicher, dass das Crimpeinsatz aus dem Werkzeug entfernt wird.
7. Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die bei diesem Produkt nicht eingebaut werden können, sondern vom Betreiber bereitgestellt werden müssen.

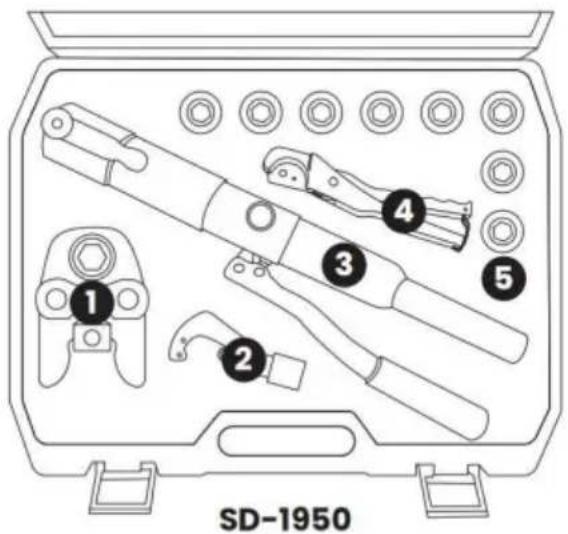

VERSTEHEN SIE IHR WERKZEUG

Das integrierte Druckrohrwerkzeug der SD-Serie ist ein professionelles Druckrohrwerkzeug für Kupferrohre. Bevor Sie dieses Werkzeug verwenden, lesen Sie bitte sorgfältig die Bedienungsanleitung und die Nutzungsanforderungen.

Besonderheit

Dieses Produkt ist leistungsstark und leicht zu tragen. Der Zylinder besteht aus hochfesten Aluminiumprofilen der Luftfahrtindustrie, um Kunden bei langwierigen Arbeiten zu unterstützen. Die Crimpzange ist einfach auszutauschen und zu bedienen.

Betrieb

Der Produktkopf ist mit einem Satz Formen ausgestattet, die je nach Bedarf ausgetauscht werden können. Vor dem Gebrauch das zu crimpende Rohr vorbereiten, die Crimpzange einsetzen, den Ölrücklaufschalter nach rechts festziehen und den beweglichen Griff zum Crimpen verwenden. Wenn die Eindringkörper zusammengedrückt werden, ist die Crimpung erfolgreich. Am besten lösen Sie das Ölrücklaufventil auf der linken Seite.

Betrieb

Kombinations-Crimpform		Geltungsbereich
Kombination 1	ProPress-Kupferrohr: 1/2", 3/4", 1"ASTM F1807 Pex-Kupferring: 3/8", 1/2", 5/8", 3/4", 1"	Kupferrohr,ASTMF1807 PEXRohr
Kombination 2 ProPress Kupferrohr 1/2", 3/4", 1"		Kupferrohr
Kombination 3 TH16, TH20, TH26, TH32		Kunststoffrohre, PBRohre und PEX-Rohre
Kombination 4 V12, V15, V18, V22, V28		Edelstahlrohr

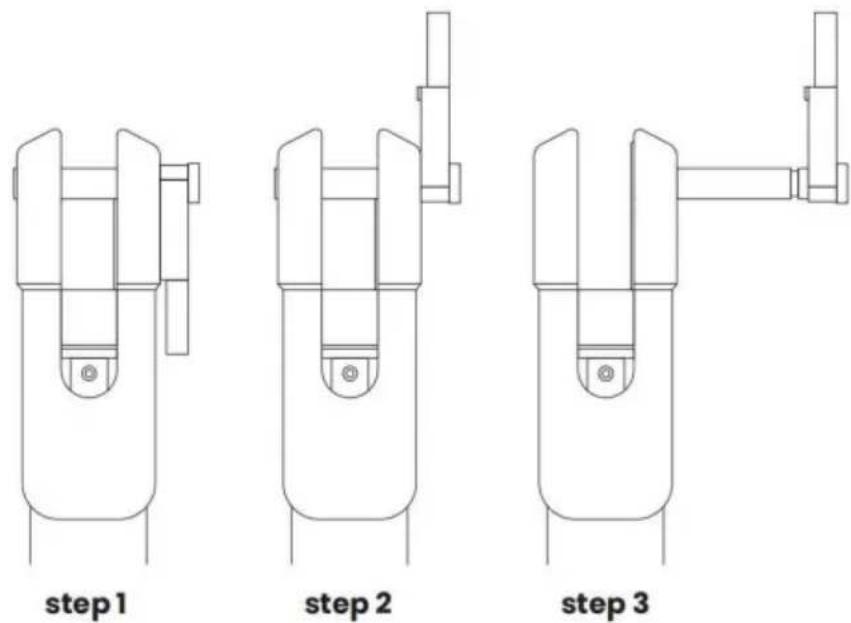

Schritt 1: Das integrierte Rohrpresswerkzeug entnehmen.

Schritt 2: Den rechten Riegel nach oben ziehen.

Schritt 3: Den rechten Bolzen herausziehen.

Schritt 4: Den Kopf der Crimpzange mittig platzieren.

Schritt 5: Stecken Sie den Stecker wieder ein.

Schritt 6: Bringen Sie den Riegel wieder in die richtige Position.

Bitte klopfen Sie nicht auf Teile des Werkzeugs, sonst besteht eine Gefahr für den Bediener.

1. Wählen Sie den passenden Matrizensatz. Bitten Sie eine autorisierte Einrichtung oder einen Händler, den passenden Kompressionsmatrizensatz zum Crimpen der Fittings mit dem Rohr zu besorgen.

VORSICHT

Betreiben Sie das Werkzeug nicht ohne Matrizen.

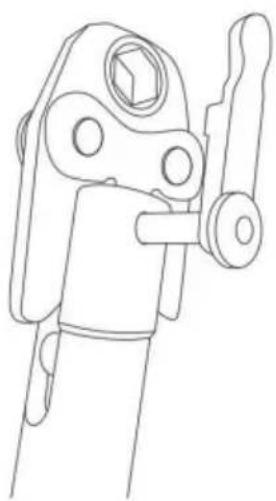

1. Öffnen Sie die Griffe vollständig, drücken Sie die Verriegelung, um den Crimpkopf zu öffnen, die obere Crimpmatrize und die untere Crimpmatrize durch Drücken der Halteklammern. Passen Sie den Matrizenhalter an, wenn beide Matrizenhälften an ihrem Platz sind.
2. Stellen Sie sicher, dass beide Matrizenhälften gesichert sind, bevor Sie das Werkzeug bedienen.
3. Stecken Sie das Rohr vollständig in die Fittings.
4. Stecken Sie den Stecker in den Crimpkopf, um den Teleskopgriff zu verlängern. Stellen Sie die passende Länge ein und ziehen Sie die Griffe anschließend fest.
5. Schließen Sie die Griffe. Der Stecker wird gecrimpt, wenn sich die Matrizen berühren. Der Crimpvorgang ist abgeschlossen, wenn die Griffe vollständig geschlossen sind.
6. Öffnen Sie den Griff vollständig und drücken Sie die Verriegelung, um den Kopf zu öffnen und den Anschluss für den nächsten Zyklus herauszunehmen.

WARNUNG

Bitte nehmen Sie den Crimpeinsatz vom Werkzeug ab. Längere Belastung führt zu Schäden am Werkzeugkopf.

Der verwendete Matrizentyp ist optional. Wählen Sie den richtigen Typ zum Crimpen verschiedener Materialien. Die Größe wurde auf der Oberfläche der Matrize markiert. Wenn Sie eine spezielle Größe oder Form benötigen, kontaktieren Sie bitte den Händler oder Hersteller; sie können maßgeschneiderte Matrizen nach Ihren Anforderungen anfertigen.

WARTUNG UND SERVICE

Beschädigte Geräte können schwere Verletzungen verursachen. Benutzen Sie kein beschädigtes Gerät. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben.

1. Vor jedem Gebrauch den allgemeinen Zustand des Werkzeugs überprüfen. Auf lose Schrauben, Fehlausrichtung oder Blockierung beweglicher Teile, gerissene oder gebrochene Teile oder andere Bedingungen, die den sicheren Betrieb beeinträchtigen können.
2. Reinigen Sie nach dem Gebrauch die Außenflächen des Werkzeugs mit einem sauberen, feuchten Lappen. Ölen Sie die Metalloberfläche des Werkzeugs und der Matrizen, um Rost zu vermeiden. Bewahren Sie das Werkzeug in trockener Umgebung auf.
3. Die Wartung des Werkzeugs sollte nur von einem qualifizierten Servicetechniker durchgeführt werden.
