Produkttyp	Hydraulisk rörpress
Märke	Vevor
Modell	SD-1930
Cylindermaterial	Aluminium med hög hårdhet (flygplansprofil)
Ungefärliga mått	500 x 100 x 100 mm
Ungefärlig vikt	5 kg
Drivning	Manuell (hydraulisk handpump)
Presskapacitet	Kopparrör ProPress 1/2" till 1", kopparringar PEX ASTM F1807 3/8" till 1", plaströr TH16-TH32, rostfria rör V12-V28
Matristyper	Utbytbara, 4 kombinationer beroende på kit
Avsedd användning	Pressning av hydraulik- och VVS-kopplingar
Säkerhetsanvisningar	Använd skyddsglasögon, använd inte utan matriser, håll barn borta
Underhåll	Rengör med fuktig trasa, olja metalliska ytor, förvara torrt
Reservdelar tillgängliga	Reservmatriser på begäran från tillverkaren
Reparationsmöjlighet	Underhåll endast av kvalificerad tekniker
Teknisk support	www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (Australien)	SIHAO PTY LTD, NSW
Importör (USA)	Sanven Technology Ltd, CA

Vanliga frågor - SD-1930 Vevor

Hur installerar man pressmatriserna?

Öppna handtagen helt, tryck på spärren för att öppna presshuvudet. Sätt i den övre matrisen och den nedre matrisen genom att trycka på hållarklämmorna tills de snäpper fast. Se till att båda halvorna är fastsatta innan du använder verktyget. Använd aldrig verktyget utan matriser.

Vilka typer av rör kan pressas med detta verktyg?

Detta verktyg kan pressa kopparrör ProPress (1/2", 3/4", 1"), kopparringar PEX ASTM F1807 (3/8" till 1"), plaströr (TH16 till TH32) och rostfria rör (V12 till V28). Välj lämplig matrissats.

Hur utför man en korrekt pressning?

1. Sätt in röret helt i kopplingen. 2. Placera kopplingen i presshuvudet. 3. Dra åt oljeretursskruven åt höger. 4. Manövrera den rörliga handtaget tills matriserna möts. 5. Pressningen är klar när handtagen är helt stängda. Lossa sedan oljeretursskruven.

Vilka är de viktiga säkerhetsåtgärderna?

Använd alltid skyddsglasögon. Bär inte lösa kläder eller smycken. Håll barn och åskådare på avstånd. Använd inte verktyget utan matriser. Stick inte in fingrarna i matrisprofilen. Läs noggrant alla instruktioner före användning.

Hur underhåller man verktyget efter användning?

Efter varje användning, rengör yttre ytor med en ren, fuktig trasa för att ta bort rost. Applicera olja på metalliska ytor och matriser för att förhindra korrosion. Förvara verktyget på en torr plats. Ta bort matriserna från verktyget efter arbete.

Var hittar man reservmatriser?

Reservmatriser kan beställas från tillverkaren eller en auktoriserad återförsäljare. Kontakta kundtjänst via www.vevor.com/support för att få referenser och tillgänglighet.

Har verktyget garanti?

Ja, verktyget omfattas av garanti. För detaljer och registrering av det elektroniska garantibeviset, besök www.vevor.com/support. Spara ditt köpbevis.

Vad gör man vid hydraulikläcka?

Sluta omedelbart använda verktyget. En hydraulikläcka kan orsaka allvarliga skador. Låt en kvalificerad tekniker inspektera och reparera verktyget med endast identiska reservdelar.

Kan man pressa rostfria kopplingar?

Ja, med lämplig matrissats (kombination 4: V12, V15, V18, V22, V28). Se till att välja rätt matrisstorlek för det rostfria rörets diameter. Konsultera manualen för korrespondenstabellen.

Hur kontaktar man teknisk support?

För tekniska frågor eller eftermarknadsservice, besök www.vevor.com/support. Där hittar du teknisk support, garantibevis och importörers kontaktuppgifter beroende på ditt land.

BRUKSANVISNING SD-1930 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULIK RÖRKRIMPER

MODELL: SD-1930

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

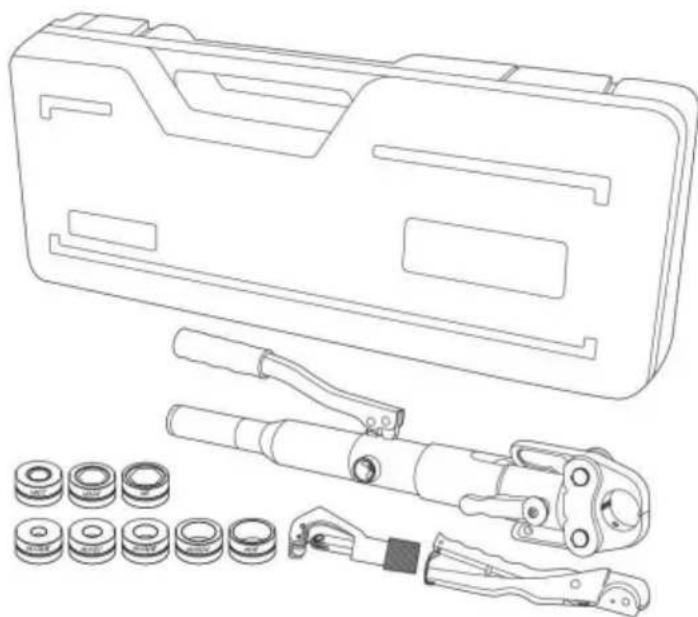

Hydraulrör Crimpare

Modell: SD-1930

Storleken på rördelar varierar i olika regioner, och specifikationerna för lämpliga fixturer varierar. Kontrollera noggrant de nödvändiga fixturspecifikationerna vid köp

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs detta material innan du använder denna produkt.

Underlåtenhet att göra det kan resultera i allvarliga skador. SPARA DENNA MANUAL

SPARA DENNA MANUAL

Spara denna handbok för säkerhetsvarningar och försiktighetsåtgärder, montering, drift, inspektion, underhåll och rengöring. Skriv månad och år för köpet. Förvara denna bruksanvisning och kvittot på en säker och torr plats för framtida hänvisning.

köpa. Förvara denna bruksanvisning och kvittot på en säker och torr plats för framtiden hänvisning.

VIKTIG SÄKERHETSINFORMATION

I denna handbok, på märkningen och all annan information som medföljer denna produkt:

Detta är säkerhetsvarningssymbolen. Den används för att uppmärksamma dig på potentiella personskador faror. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika möjlig skada eller döden.

DANGER

WARNING

FARA anger en farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada.

WARNING indikerar en farlig situation som, om inte

undvikas, kan leda till dödsfall eller allvarliga skador.

CAUTION

FÖRSIKTIGHET används med säkerhetsvarningssymbolen, indikerar en farlig situation som, om den inte undviks, kan resultera i mindre

eller måttlig skada.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

FÖR ATT ARBETA I SÄKRA FÖRHÅLLANDEN MED DETTA VERKTYG ÄR DET OBLIGATORISKT ATT LÄSA NOGGRANT BRUKSANVISNINGEN OCH ATT FÖLJA

INSTRUKTIONERNA DET INNEHÅLLER. OM DU INTE RESPEKTERAR

INFORMATIONEN SOM SKRIVS I DENNA BRUKSANVISNING KOMMER GARANTIN

ATT ANVÄNDAS.

1. Säkerhet på arbetsplatsen

a. Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. b. Håll barn och åskådare borta medan du arbetar, distraktioner orsakar att du tappar kontrollen.

2. Personlig säkerhet

a. Var uppmärksam, titta på vad du gör och använd sunt förnuft när du arbetar med verktyget. Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder hydrauliska verktyg kan resultera i allvarliga personskador. b. Använd säkerhetsutrustning. Använd alltid ögonskydd. Säkerhetsutrustning som t.ex. dammask, halkfria skor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

c. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

d. Tvinga inte verktyget. Använd rätt elverktyg för din applikation. Rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt det var utformat för.

e. Förvara inaktiva elverktyg utom räckhåll för barn och tillåt inte personer som är obekanta med det manuella pressverktyget att använda det. Detta verktyg är farligt i händerna på outbildade användare.

f. Underhåll elverktyg. Kontrollera om det finns felinriktning eller fastsättning av rörliga delar, brott på delar och andra tillstånd som kan påverka det manuella pressverktygets drift. Om det är skadat, låt det manuella pressverktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

g. Använd det manuella pressverktyget, tillbehör och verktygsbits etc. i enlighet med dessa instruktioner och på det sätt som är avsett för den specifika typen av verktyg, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av det hydrauliska pressverktyget för andra operationer än de avsedda skulle kunna resultera i en farlig situation.

3. Service

Låt en kvalificerad servicetekniker serva ditt manuella rörpressverktyg och använd endast identiska reservdelar. Detta kommer att säkerställa att säkerheten för den manuella rörpressverktygssatsen bibehålls.

SÄRSKILDA SÄKERHETSREGLER

1. Behåll etiketter och namnskyltar på verktyget som bär viktig säkerhetsinformation. Om den är oläslig eller saknas, kontakta agenten för att ersätta.
2. Denna produkt är inte en leksak, förvara den utom räckhåll för barn.
3. Skjut inte in fingrarna i formprofilen.
4. Stoppa inte fingrarna i huvudet på pressverktyget när du skjuter på formarna inuti den. Dina fingrar kan klämmas mycket allvarligt.
5. Använd inte verktyget utan matris.
6. Förvara verktyget i verktygsväskan efter avslutat arbete och se till att pressa ur verktyget.
7. De varningar, försiktighetsåtgärder och instruktioner som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

FÖRSTÅ DITT VERKTYG

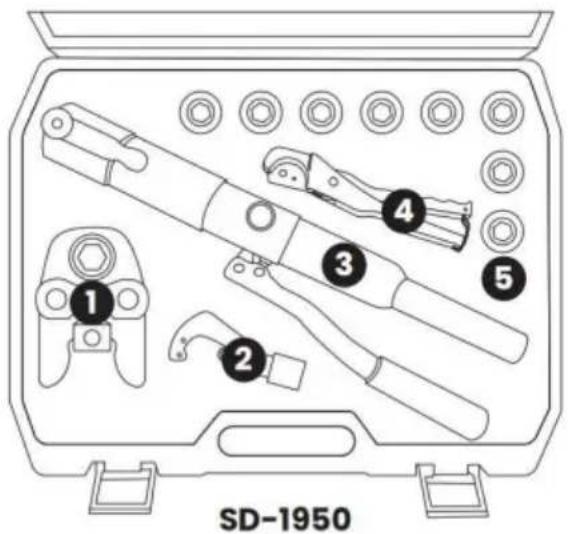

SD-seriens inbyggda tryckrörsverktyg är ett professionellt tryckrörsverktyg för kopparrör. Läs användaren noggrant innan du använder det här verktyget manual och användningskrav.

Särdrag

Denna produkt är kraftfull och lätt att bära. Cylindern antar hög hårdhet flygindustrins aluminiumprofiler för att lösa långvarigt lastarbete för kunder. Krymptången är lätt att byta och använda.

Drift

Produkthuvudet är utrustat med en uppsättning formar som kan bytas ut efter behov. Före användning, förbered röret som ska krympas, sätt in presstången, dra åt oljereturbrytaren till höger och använd det rörliga handtaget för att krympa. När indenter är komprimerad, är krympningen framgångsrik. Det är bäst att lossa oljereturen ventil på vänster sida.

Drift

Kombinationspressform		Tillämpligt omfattning
Kombination 1	ProPress kopparrör: 1/2 ", 3/4", 1 "ASTM F1807 Pex kopparring: 3/8", 1/2", 5/8", 3/4", 1"	Kopparrör, ASTMF1807 PEX rör
Kombination 2	ProPress kopparrör 1/2", 3/4", 1 "	Kopparrör
Kombination 3	TH16, TH20, TH26, TH32	Plaströr, PB rör och PEX-rör
Kombination 4	V12, V15, V18, V22, V28	Rostfritt stålrör

INSTALLATIONSMETOD

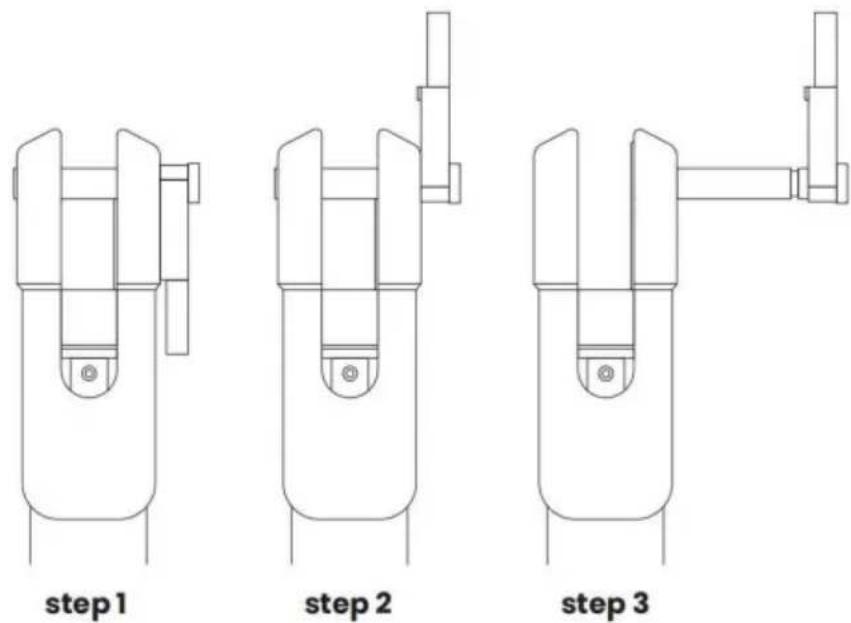

Steg 1: Ta ut det inbyggda rörpressverktyget.

Steg 2: Dra den högra spärren uppåt.

Steg 3: Dra ut den högra bulten.

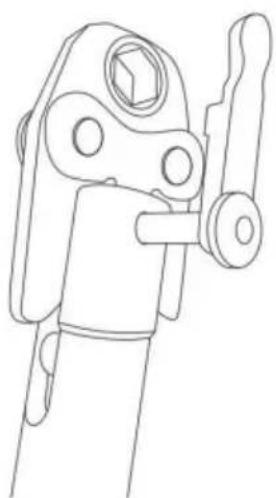

Steg 4: Sätt presstångshuvudet i mitten.

Steg 5: Sätt tillbaka kontakten.

Steg 6: Sätt tillbaka spärren till rätt position.

Slå inte på någon del av verktyget; annars är det farligt för operatören.

1. Välj lämplig formsats. Be en auktoriserad anläggning eller distributör att välja rätt kompressionsdysset för att krympa kopplingarna med rör.

▲VARNING

Använd inte verktyget utan verktyg.

1. Öppna handtagen helt, tryck på spärren för att öppna presshuvudet, sätt in den övre pressformen och den nedre pressformen genom att trycka fast hållarklämmorna så att de matchar formhållaren när båda formhalvorna är på plats.
2. Se till att båda formhalvorna är säkrade innan du använder verktyget.
3. Sätt in röret helt i kopplingarna.
4. Sätt in kontakten i presshuvudet, förläng teleskophandtaget till lämplig längd och dra åt handtagen efteråt.
5. Stäng handtagen. Kontakten krymps när formarna berör varandra. Krympningen är klar när handtagen är helt stängda.
6. Öppna handtaget helt och tryck på spärren för att öppna huvudet för att ta ut kontakten för nästa cykel.

VARNING

Ta bort pressformen från verktyget. Långvarig stress kommer att skada verktygshuvudet.

Den formtyp som används som tillval, välj rätt typ för att krympa olika material.

Storleken är markerad på formens yta. Om du behöver en speciell storlek eller speciell form, kontakta distributören eller tillverkaren. De kan skräddarsy formen enligt detaljkrav.

UNDERHÅLL OCH SERVICE

Skadad utrustning kan orsaka allvarliga personskador. Använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, åtgärda problemet innan du använder den vidare.

1. Inspektera verktygets allmänna skick före varje användning. Kontrollera om det finns lösa skruvar, felinriktning eller fastsättning av rörliga delar, spruckna eller trasiga delar, eller något annat tillstånd som kan påverka dess säkra drift.
2. Efter användning, rengör verktygets yttre ytor med en ren, fuktig trasa. Applicera rostskyddsolja på metallytorna på verktyget och formarna för att undvika rost. Förvara verktyget i en torr miljö.
3. Service på verktyget bör endast utföras av en kvalificerad servicetekniker.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
