SD-1930 - Narzędzie ręczne Vevor - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI SD-1930 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

HYDRAULICZNY ZACISKACZ DO RUR

MODEL: SD-1930

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rura hydrauliczna

Zaciskarka

Model: SD-1930

Rozmiary złączek rurowych różnią się w zależności od regionu, a specyfikacje odpowiednich urządzeń są różne. Prosimy o dokładne sprawdzenie wymaganych specyfikacji urządzeń podczas zakupu

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Przed użyciem produktu należy zapoznać się z treścią niniejszego dokumentu.

Niedopełnienie tego obowiązku może skutkować poważnymi obrażeniami.

ZAPISZ TE INSTRUKCJE

ZAPISZ TE INSTRUKCJE

Zachowaj tę instrukcję ze względu na ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, montażu, obsługi,

procedury inspekcji, konserwacji i czyszczenia. Wpisz miesiąc i rok

zakup. Zachowaj tę instrukcję i paragon w bezpiecznym i suchym miejscu na przyszłość

odniesienie.

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W niniejszej instrukcji, na etykietach i wszystkich innych informacjach dostarczonych wraz z produktem

ten produkt:

To jest symbol ostrzegawczy. Jest on używany, aby ostrzec Cię o potencjalnych obrażeniach ciała.

zagrożenia. Przestrzegaj wszystkich komunikatów bezpieczeństwa, które znajdują się po tym symbolu, aby uniknąć możliwych obrażeń lub śmierć.

DANGER

WARNING

NIEBEZPIECZEŃSTWO oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie,

spowoduje śmierć lub poważne obrażenia.

OSTRZEŻENIE oznacza niebezpieczną sytuację, która, jeśli nie zostanie podjęta,

jeśli tego nie unikniesz, może to skutkować śmierci lub poważnymi obrażeniami.

CAUTION

UWAGA używana z symbolem ostrzegawczym oznacza

niebezpieczna sytuacja, która jeśli nie zostanie uniknięta, może skutkować niewielkimi obrażeniami

lub umiarkowany uraz.

OGÓLNE ZASADY BEZPIECZEŃSTWA

ABY PRACOWAĆ W BEZPIECZNYCH WARUNKACH Z UŻYCIEM TEGO NARZĘDZIA, KONIECZNE JEST

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ STOSOWANIA I POSTĘPUJ ZGODNIE Z JEJ ZALECENIAMI

INSTRUKCJE, KTÓRE ZAWIERA. JEŚLI NIE Szanujesz

INFORMACJE ZAWARTE W TEJ INSTRUKCJI GWARANCJA

ZOSTANIE ODWOŁANE.

1. Bezpieczeństwo w miejscu pracy
   a. Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary sprzyjają wypadkom.
   b. Trzymaj dzieci i osoby postronne z dala od siebie podczas obsługi, ponieważ rozproszenie uwagi może spowodować stracić kontrolę.

2. Bezpieczeństwo osobiste

a. Zachowaj czujność, obserwuj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi narzędzie. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzi hydraulicznych może spowodować poważne obrażenia ciała.

b. Używaj sprzętu bezpieczeństwa. Zawsze noś okulary ochronne. Sprzęt bezpieczeństwa, taki jak maska przeciwpyłowa, buty antypoślizgowe, kask lub ochrona słuchu stosowana w odpowiednich warunkach warunki zmniejszą liczbę obrażeń ciała.

c. Ubierz się odpowiednio. Nie noś luźnej odzieży ani bizuterii. Utrzymuj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania, bizuteria lub długie włosy mogą być uwięzione w ruchomych częściach.

d. Nie używaj narzędzia na siłę. Używaj właściwego elektronarzędzia do swojego zastosowania. odpowiednie elektronarzędzie wykona pracę lepiej i bezpieczniej w tempie, w jakim zostało użyte zaprojektowany.

e. Przechowuj nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalaj osobom nieznajomy ręcznego narzędzia do prasowania. To narzędzie jest niebezpieczne w rękach nieprzeszkoleni użytkownicy.

f. Konserwacja elektronarzędzi. Sprawdź, czy ruchome części nie są źle ustawione lub nie są zablokowane, czy nie ma pęknięć części i czy nie występują inne warunki, które mogą mieć wpływ na ręczne narzędzie do prasowania. działanie. W przypadku uszkodzenia należy przed użyciem naprawić narzędzie do ręcznego prasowania. Wiele wypadków jest spowodowanych przez źle konserwowane elektronarzędzia.

g. Używaj ręcznego narzędzia do prasowania, akcesoriów i końcówek narzędziowych itp. zgodnie z

z niniejszą instrukcją i w sposób przewidziany dla danego typu narzędzia,

biorąc pod uwagę warunki pracy i pracę, która ma być wykonana. Wykorzystanie

Narzędzie do prasowania hydraulicznego do operacji innych niż te, do których jest przeznaczone, może doprowadzić do niebezpiecznej sytuacji.

3. Ustuga

Oddaj swoje ręczne narzędzie do zaciskania rur do serwisu przez wykwalifikowanego technika serwisowego używając wyłącznie identycznych części zamiennych. Zapewni to bezpieczeństwo

Zestaw ręcznych narzędzi do zaciskania rur jest konserwowany.

SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA

1. Utrzymuj etykiety i tabliczki znamionowe na narzędziach, które zawierają ważne informacje dotyczące bezpieczeństwa. informacje. Jeśli są nieczytelne lub brakuje ich, skontaktuj się z agentem w celu ich wymiany.

2. Produkt nie jest zabawką, należy przechowywać go w miejscu niedostępnym dla dzieci.

3. Nie wsuwaj palców w profil matrycy.

4. Nie wkładaj palców do głowicy narzędzia zaciskającego podczas przesuwania matryc. w środku. Twoje palce mogą zostać bardzo mocno ściśnięte.

5. Nie używaj narzędzia bez matrycy.

6. Po zakończeniu pracy należy odłożyć narzędzie do walizki narzędziowej i upewnić się, że wyjmując końcówkę zaciskową z narzędzia.

7. Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji instrukcja nie może objąć wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Musi operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, które nie może być wbudowany w ten produkt, lecz musi zostać dostarczony przez operatora.

Zintegrowane narzędzie do rur ciśnieniowych serii SD to profesjonalne narzędzie do rur ciśnieniowych do rur miedzianych. Przed użyciem tego narzędzia należy uważnie przeczytać instrukcję obsługi wymagania dotyczące instrukcji i użytkowania.

Funkcja

Ten produkt jest mocny i łatwy do przenoszenia. Cylinder przyjmuje wysokie twardość profili aluminiowych dla przemysłu lotniczego do rozwiązywania długotrwałych obciążeń roboczych dla klientów. Szczypce zaciskowe są łatwe w wymianie i obsłudze.

Działanie

Głowica produktu wyposażona jest w zestaw form, które można wymieniać w razie potrzeby. Przed użyciem należy przygotować rurę do zaciskania, włożyć szczypce zaciskowe, dokręcić przełącznik powrotu oleju w prawo i użyj ruchomego uchwytu do zaciśnięcia. Kiedy wciskacz jest ściśnięty, zaciśnięcie jest udane. Najlepiej poluzować powrót oleju Zawór po lewej stronie.

Działanie

Forma zaciskowa kombinowana		Zakres zastosowania
Kombinacja 1	Rura miedziana ProPress: 1/2", 3/4", 1"Pierścień miedziany Pex ASTM F1807: 3/8 ", 1/2",5/8 ", 3/4", 1 "	Rura miedziana,ASTMF1807 PEXrura
Zestaw 2 rur miedzianych ProPress 1/2", 3/4", 1"		Rura miedziana
Kombinacja 3 TH16	TH20 TH26 TH32	Rury plastikowe, PBrury i rury PEX
Kombinacja 4 V12,	V15, V18, V22, V28	Rura ze stali nierdzewnej

SPOSÓB INSTALACJI

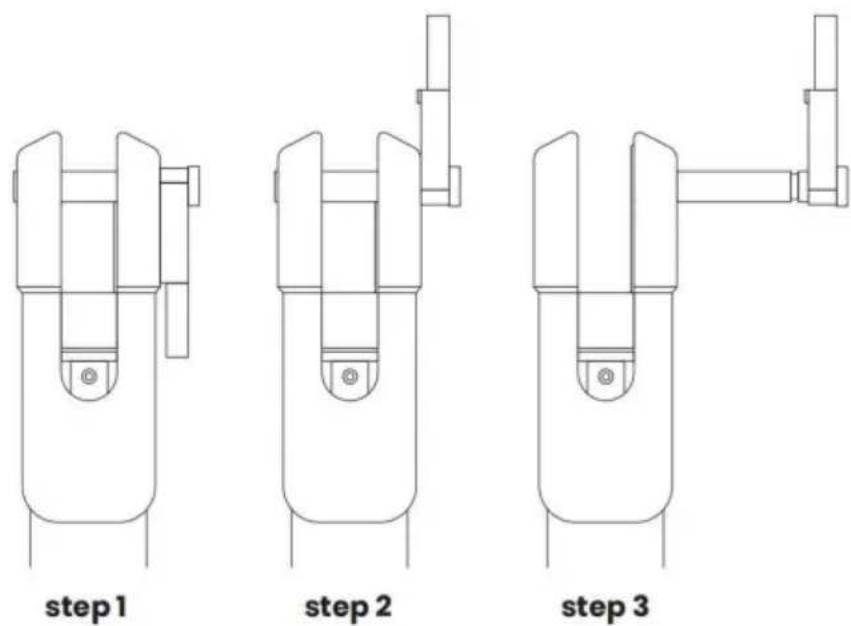

Krok 1: Wyjmij integralne narzędzie do zaciskania rur.

Krok 2: Pociągnij prawy zatrzask do góry.

Krok 3: Wyciągnij prawą śrubę.

step 1 step 2 step 3

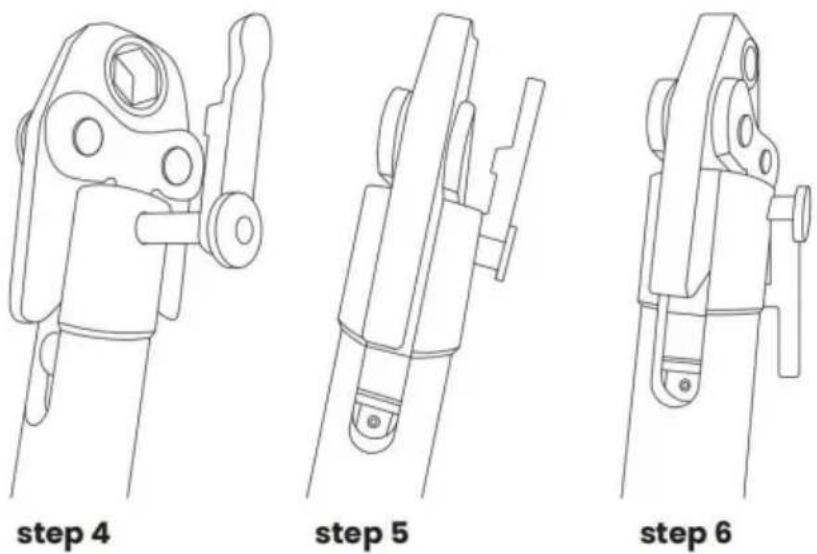

Krok 4: Umieść głowicę zaciskarki na środku.

Krok 5: Podłącz wtyczkę z powrotem.

Krok 6: Ustaw zatrzask we właściwej pozycji.

step 4 step 5 step 6

CAUTION

Proszę nie uderzać w żadną część narzędzia, gdyż może to stwarzać zagrożenie dla operator.

1. Wybierz odpowiedni zestaw matryc. Poproś autoryzowany zakład lub dystrybutora o wybór odpowiedni zestaw matryc do zaciskania złączek na rurze.

▲CAUTION

Nie używaj narzędzia bez matryc.

1. Otwórz uchwyty całkowicie, naciśnij zatrzask, aby otworzyć głowicę zaciskową, włóż górną i dolną matrycę zaciskową, naciskając zaciski zabezpieczające dopasuj uchwyt matrycy, gdy obie połówki matrycy są na swoim miejscu.

2. Przed uruchomieniem narzędzia należy upewnić się, że obie połówki matrycy są zabezpieczone.

3. Wsuń rurę do złączek.

4. Włóż złącze do głowicy zaciskowej, aby wydłużyć uchwyt teleskopowy. Następnie dopasuj odpowiednią długość i dokręć uchwyty.

5. Zamknij uchwyty, złącze jest zaciśnięte, gdy matryce się zetkną, Zaciskanie jest zakończone, gdy uchwyty zostaną całkowicie zamknięte.

6. Otwórz całkowicie uchwyt i naciśnij zatrzask, aby otworzyć głowicę i wyjąć łącznik do następnego cyklu.

WARNING

Proszę wyjąć matrycę zaciskową z narzędzia. Długi czas pod wpływem naprężen spowoduje głowica narzędzia jest uszkodzona.

Typ matrycy jest opcjonalny, należy wybrać właściwy typ do zaciskania różnych materiałów.

Rozmiar został oznaczony na powierzchni matrycy. Jeśli poprosisz o specjalny rozmiar lub specjalny kształtu, prosimy o kontakt z dystrybutorem lub producentem, mogą oni wykonać matrycę na zamówienie zgodnie z wymaganiami szczegółowymi.

KONSERWACJA I SERWIS

Uszkodzony sprzęt może spowodować poważne obrażenia ciała. Nie używaj

uszkodzony sprzęt. W przypadku wystąpienia nietypowego hałasu lub wibracji, należy

problem został rozwiązany przed dalszym użytkowaniem.

1. Przed każdym użyciem sprawdź ogólny stan narzędzia. Sprawdź, czy nie ma luźnych elementów. śrub, nieprawidłowego ustawienia lub wiązania ruchomych części, pękniętych lub uszkodzonych części lub jakichkolwiek inne warunki mogące mieć wpływ na bezpieczną eksploatację.

2. Po użyciu narzędzia należy oczyścić zewnętrzne powierzchnie narzędzia czystą, wilgotną, odtłuścić i odtłuścić.
   zapobiegając olejowi na metalowej powierzchni narzędzia i matryc, aby uniknąć rdzewienia. Przechowuj narzędzie w środowisku suchym.

3. Naprawy narzędzia powinny być wykonywane wyłącznie przez wykwalifikowanego technika serwisowego.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

YH CONSULTING LIMITED.

Mainzer Landstr.69, 60329 Frankfurt am Główny.
