GEBRUIKSAANWIJZING SC-CJ-601 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Voedselverwarmer-display

MODEL: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.
	Alleen binnenshuis te gebruiken

Warme herinnering

Om ervoor te zorgen dat dit product tijdens het transport geen krassen oploopt, is er een beschermfolie op het oppervlak van de machine aangebracht. Scheur vóór gebruik alle beschermfolies af!

1. Gebruiksaanwijzing: 1. Het

product moet voor gebruik veilig geaard zijn!

1. De door het product gebruikte spanning moet consistent zijn met de nominale spanning.
2. Voeg tijdens elk gebruik water toe aan het waterbassin tot 2/3 van de capaciteit voordat u de stroom inschakelt.

3. Schakel de stroom in, het stroomindicatielampje brandt, draai de verwarmingsschakelaar voor de temperatuurregeling en selecteer de isolatietemperatuur van het voedsel om de temperatuur van de ruimte in de kast te verhogen. Door natuurlijke convectie kan de temperatuur van elke laag consistent worden gehouden.

4. Als u tijdens gebruik verlichting nodig heeft, kunt u de verlichtingsschakelaar van de verlichting inschakelen lichtgroep en alle lichten worden ingeschakeld, wat de weergave kan verbeteren effect.

5. Na gebruik moet de stroom worden uitgeschakeld tijdens het reinigen om ongelukken te voorkomen;
6. Als er tijdens het gebruik iets abnormaals optreedt, stop dan met het gebruik en vraag a professional om problemen op te lossen voordat u het apparaat verder gebruikt.

Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis.

1. Omdat de temperatuur van de apparatuur relatief hoog is tijdens

tijdens de bediening, breng uw handen of andere lichaamsdelen niet in de buurt van de oppervlak van de machine om brandwonden of ander letsel te voorkomen.

2. Voorzorgsmaatregelen en onderhoud:

1. Het moet worden bediend door aangewezen personeel en moet bekwaam zijn bij het gebruik van machines en apparatuur.
2. Wees voorzichtig bij het verplaatsen van de machine. Als er sprake is van een fout, dan moet dat zo zijn gerepareerd door een professional. Klop er niet op.
3. Installeer en bewaar deze apparatuur niet op de volgende locaties om defecten als gevolg van een verkeerde bediening te voorkomen:
   3.1 Op een onstabiele tafel of toonbank.
   3.2 Plaatsen waar de temperatuur te hoog of te laag is.
   3.3 Plaatsen met een overmatig luchtvolume en overmatig stof.
   3.4 Plaatsen waar de voedingsspanning zeer onstabiel is.
   3.5 Waar er geen goed aardingsapparaat is.
4. Het apparaat mag niet worden gereinigd met een watersproeipijp of worden ondergedompeld in water om elektrische lekkage te voorkomen.
5. Het is ten strengste verboden om vloeistoffen te gebruiken die oplosbaar zijn in bakverf veeg het oppervlak van de isolatiekast schoon.
6. Speciale voorzorgsmaatregelen:
   6.1 Dit product is een commercieel apparaat en is niet geschikt voor thuisgebruik
   6.2 Het kan niet worden gedemonteerd of aangepast. Demonteren zonder toestemming kan ernstige ongelukken veroorzaken.

6.3 De stroom moet vóór het reinigen worden uitgeschakeld om onbedoelde lekkage-ongelukken te voorkomen.
6.4 Het is verboden harde of scherpe voorwerpen te gebruiken om krassen op het glas te maken.

3. Normale werkomgevingsomstandigheden: 1. De

omgevingstemperatuur is 5-50 y en de relatieve luchtvochtigheid is niet meer dan 90%; 2.

Voedingsspanning:

110V ± 10%, frequentie: 60 ± 1% Hz. (220V±10%, frequentie: 50±1%)

4. Productintroductie: 1. Dit product

heeft een nieuw en uniek ontwerp, boogvorm, meerlaags verstelbare roosterplank, vierzijdig glasperspectief, de bovenkant maakt gebruik van een milieuvriendelijke, hoogtransparante pc- plaat als lichtdoorlatend lichtpaneel en intern wordt een witte LED-buis gebruikt om de levensduur te verlengen; gebruikers kunnen verschillende reclamekaarten plaatsen volgens uw eigen voorkeuren om de schoonheid te vergroten. De handige demontage- en montagestructuur is eenvoudig te bedienen, stevig en duurzaam en gemakkelijk te onderhouden. Het beschikt optioneel over een constante temperatuur en een temperatuurdisplay. Het ontwerp van de bovenste warme buis-downlight kan het licht uniformer maken en is uitgerust met vochtcompensatie om het voedsel vers te houden. Het is een speciale uitrusting voor het tentoonstellen van voedsel en het behoud van warmte.

5. Beschrijving van symbolen: In

deze handleiding worden symbolen gebruikt om alle belangrijke veiligheidsinstructies en aanbevelingen met betrekking tot de apparatuur te benadrukken. Om het risico op ongelukken, persoonlijk letsel of materiële schade te voorkomen, dient u deze instructies met bijzondere zorg op te volgen.

1. Model, specificaties en belangrijkste technische parameters:

Model	Spanning (IN)	Stroom (kW)	Frequentie (HZ)	Temperatuur bereik	Dimensie (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85

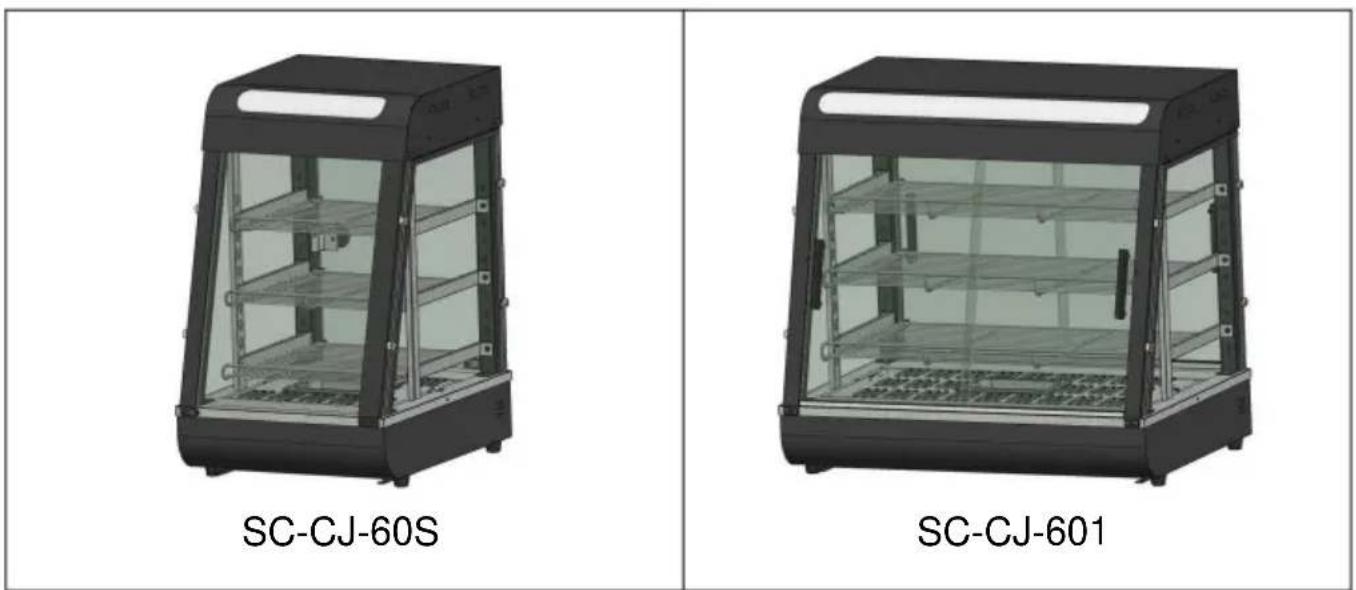

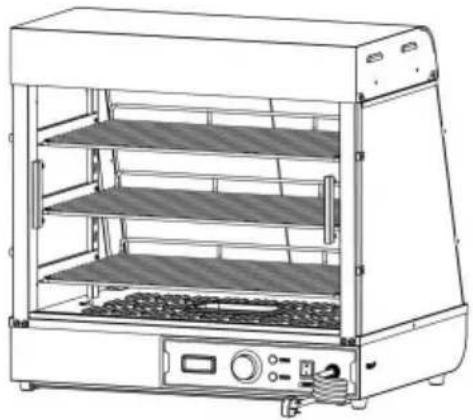

1. Afbeelding van het uiterlijk van het product


8.Productstructuurdiagram

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 27 28 29 26

Let op: De locatie van de elektrische componenten is gebaseerd op het ontwerp bij die tijd. Ons bedrijf behoudt zich het recht voor om de deelname te wijzigen ontwerpen. Als het ontwerp wordt gewijzigd en de instructies niet worden bijgewerkt in a tijdig, wij hopen op uw begrip!

Geëxplodeerde kaartlijst
Nee.	Naam	Aantal nr.		Naam	Aantal
01	Doorschijnende hoes	1	15	Spiegelbeeld voorkant pijler	1
02	Doorzichtige kaartsleuf 2		16	Bassin van 0,5 liter	1
03	LED buis 600mm lang	1	17	Glazen goot schuin opening	1
04	Bovenklep	1	18	Glazen goot recht mond	1
05	Ultradunne downlight 6W	1	19	Basis tafel	1
06	Bovenklep onderkant bord	1	20	Elektrische kast partitie	1
07	Plankkolom	2	21	Hitteschild achteraan	1
08	Achterste pijler	1	22 Zij-isolatiepanelen 2
09	Luchtvaartstekkerkabel	1	23	Baseren	1
10	Spiegel in de achterstijl	1	24	Verwarming pijp	1
11	Zijglas	2	25	Afdichting van elektrische kasten bord	1
12	Voorste pijler	1	26	No 1 machinevoet	4
13	Aluminium T-vormig deurklink	4	27 Slag wastafelgeleider		2
14	Glazen schuifpui vooraan deur	4	28	Slakkenbak	1

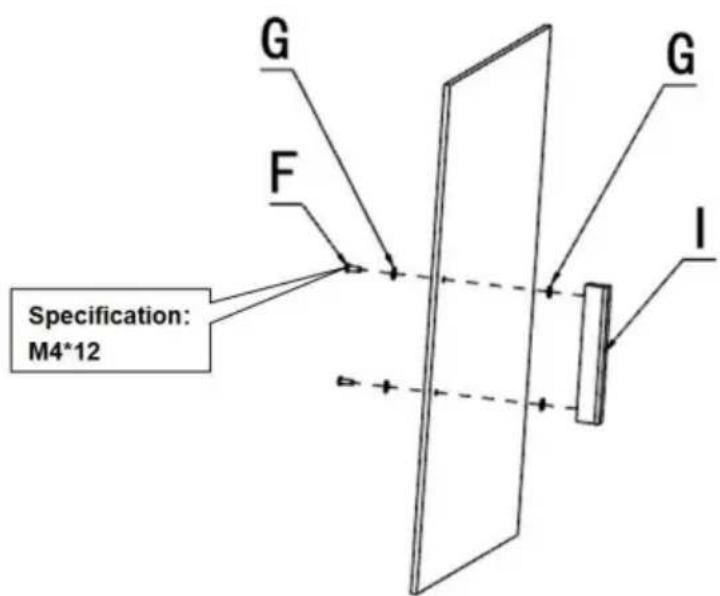

9.Productinstallatieschema:

Onderdelenset stuklijst
Van toepassing op modellen: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S
A EN	B	C	D
Zwarte veer wasmachine	Zwart plat wasmachine kop	Roestvrij staal schroeven 2e3h0ek inbusbouten	Zwart rond hoofd schroeven	Zwart rond
M5(8 stuks)	M5	M5X14(4 stuks)	M5X14(8 stuks)	M4X8(8 stuks)(8 stuks)
F	G	H	I	J
Roestvrij staal gevoerd schroeven(Jaren 60 geen)	Siliconen pakking(Jaren 60 geen)	Glazen kaart houder	Zwart T-vormig aluminium hendel(Jaren 60 geen)	Gereedschap voor schroeven
M4X12(8 STUKS)Jaren 60Exclusiefaccessoire	(16 stuks)	(8 stuks)	(4 stuks)	(1 stuk)
	K M N	L
	ZwartBalHendel	Deurpaneelmet magneet	RoestvrijStalen kruisschroef	Glazenscharnierset
	(1 stuk)	(1 stuk)	M5X18(1 stuks)	Een voorelke boven-en onderkant
Let op: Bovenstaande zijn alle accessoires in het accessoirepakket.Tijdens de installatie kunt u de schroeven vinden waarvan de codes op de afbeelding hierboven overeenkomen met de codes die in de schroevenverpakking zijn afgedrukt, volgens de schroeven die vereist zijn in de installatiestappen voor eenvoudige installatie

ÿ	Bovenste plank - kortste		ÿ	Middelste plank-medium
	1 STUK			1 STUK
ÿ	Lagere plank-langste		ÿ	Plankkolom
	1 STUK			2 STUKS
ÿ	Plankbeugel-links		ÿ	Plankbeugel-rechts
	3 STUKS			3 STUKS
ÿ	Glazen schuifpui voor en achter deuren (jaren 60 geen)		ÿ	Zijglas
	4 STUKS			2 STUKS
Jaren 60Exclusief accessoire(elk een)
		ÿGlazen deur achteraan		ÿ Glazen klapdeur aan de voorkant

Let op: Bovenstaande zijn alle accessoires die in het accessoirepakket zitten.

Controleer vóór installatie of de accessoires compleet zijn!

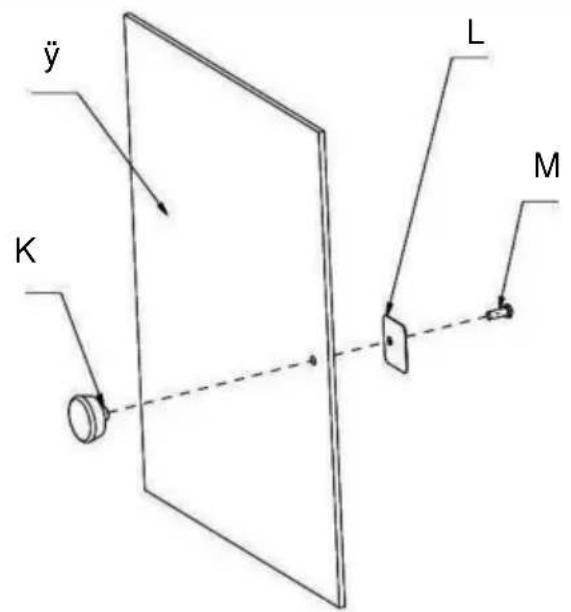

SC-CJ-60-serie universeel installatieschema

ÿ K L M

K (1 STUKS)

L (1 STUKS)

M (1 STUKS)

Stap 1 (jaren 60)
SC-CJ-60-serie universeel installatieschema

① ② 1 3 2 D A B E Detailafbeelding A

1. Leid de lichtsnoerconnector die uit de basis steekt door de kolom en hang deze boven de kolom.

Opmerking: Houd er bij het installeren van de kolommen aan beide zijden rekening mee dat de kant met gaten in de kolom naar de buitenkant van de machine is gericht. installatie!

1. Gebruik volgens de volgorde van de afbeelding de bijbehorende schroeven: "D, A, B" om de accessoires te vergrendelen: "ÿ,ÿ" respectievelijk op de gereserveerde moergaten.

2. Detailafbeelding A

(1 STUKS)

ÿ (1 STUKS)

EEN (4 STUKS)

B (4 STUKS)

D (4 STUKS)

E (Specificatie: M5*14)

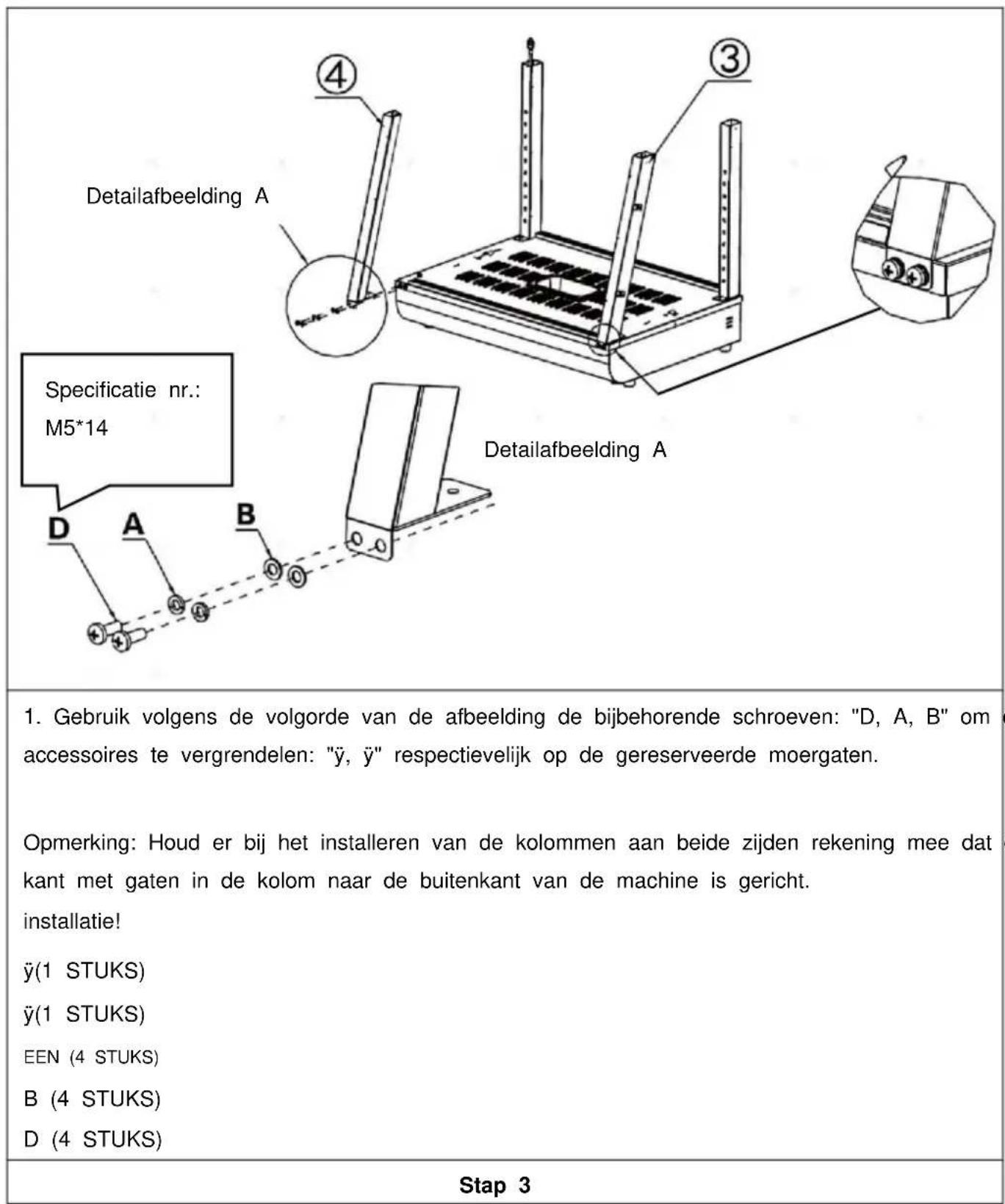

Stap 2

Detailafbeelding A 4 3 Specificatie nr.: M5*14 Detailafbeelding A D A B 1. Gebruik volgens de volgorde van de afbeelding de bijbehorende schroeven: "D, A, B" om accessoires te vergrendelen: "ÿ, ÿ" respectievelijk op de gereserveerde moergaten. Opmerking: Houd er bij het installeren van de kolommen aan beide zijden rekening mee dat kant met gaten in de kolom naar de buitenkant van de machine is gericht. installatie! ÿ(1 STUKS) ÿ(1 STUKS) EEN (4 STUKS) B (4 STUKS) D (4 STUKS) Stap 3

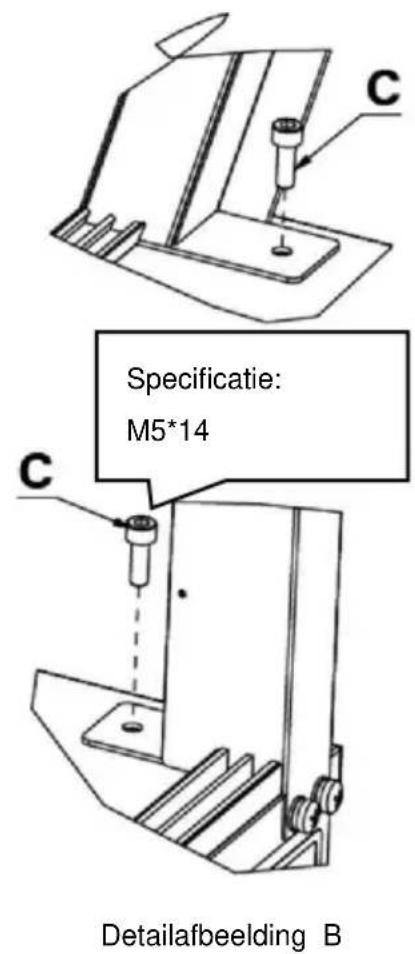

C Specificatie: M5*14 C Detailafbeelding B

Detailafbeelding A Detail afbeelding B C C

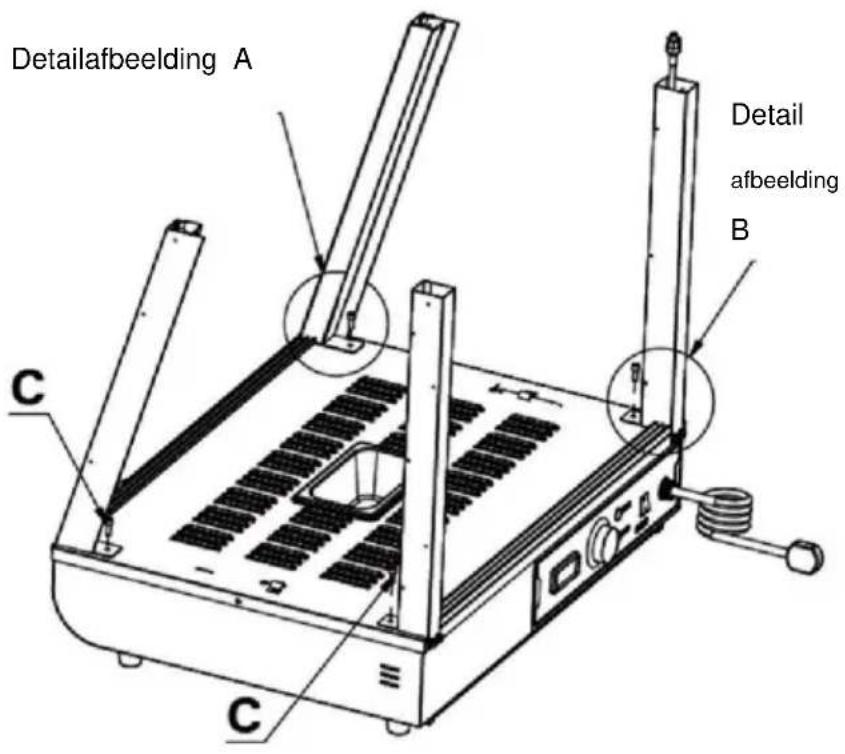

1. Gebruik schroef "C" om de vier kolommen aan de gereserveerde moeren op de basis te bevestigen op dezelfde manier als weergegeven in de gedetailleerde afbeelding. C (4 STUKS)

Stap 4

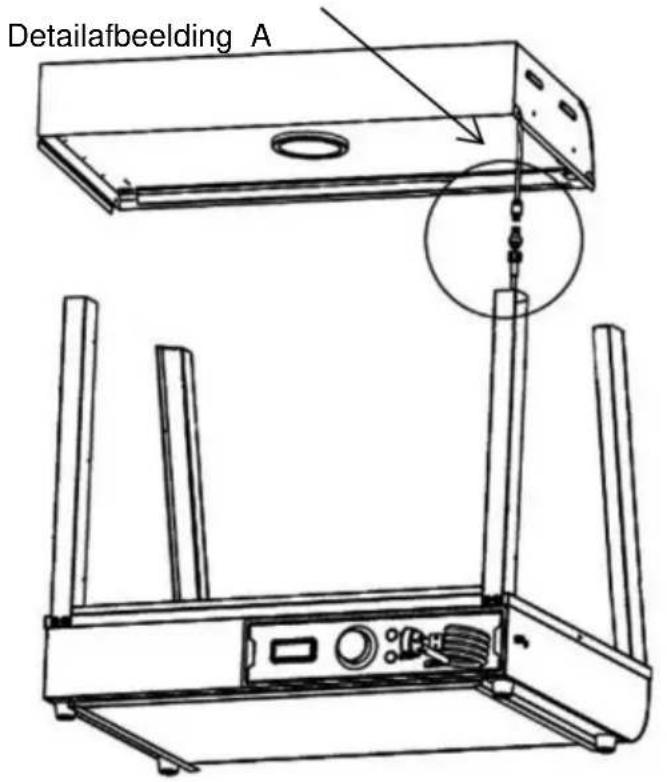

Detailafbeelding A

1

Detailafbeelding A

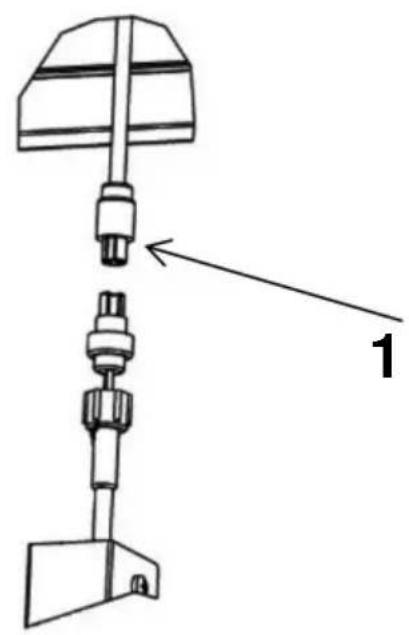

1. Sluit de draadconnector die uit de bovenklep steekt aan op de connector die aan de kolom hangt en draai deze vast. Steek vervolgens de aangesloten connector in de kolom en verberg deze.

Stap 5

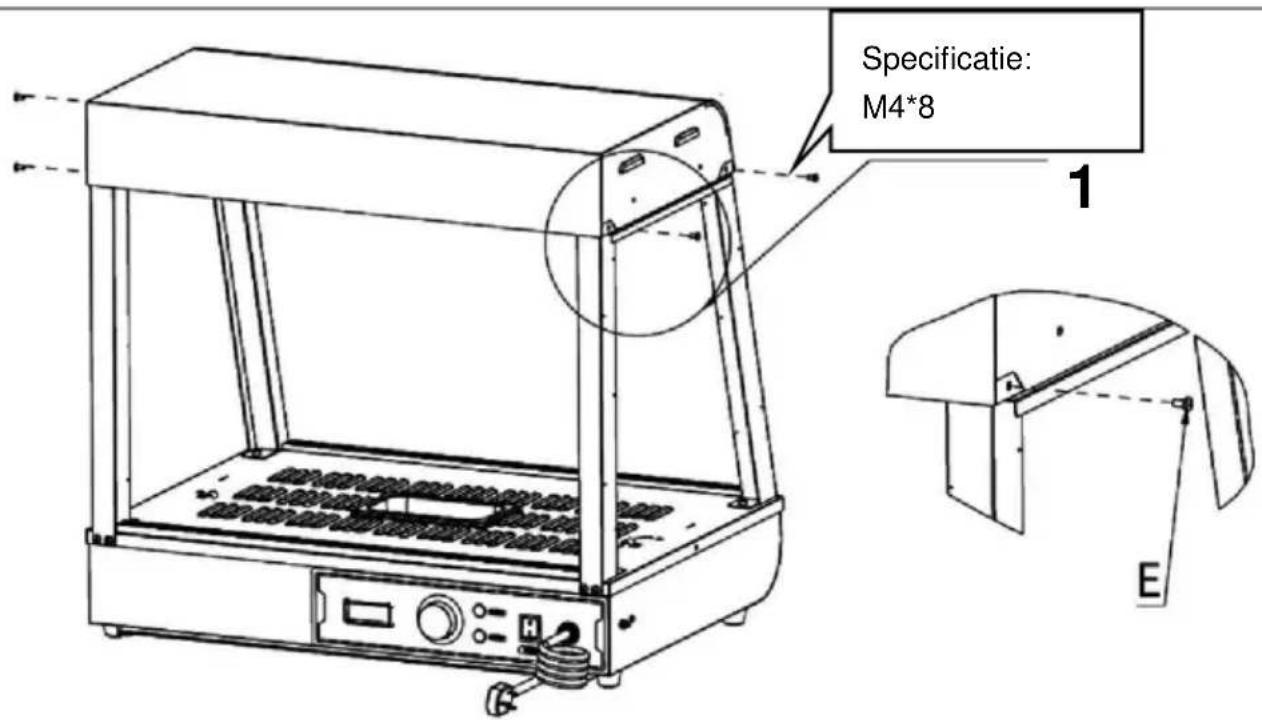

Specificatie: M4*8 1 E

1. Plaats het bovendeksel op de vier rechtopstaande palen en gebruik vervolgens "schroeven om het bovendeksel en de rechtopstaande palen vast te zetten (vier in totaal).E (4 STUKS)

Stap 6

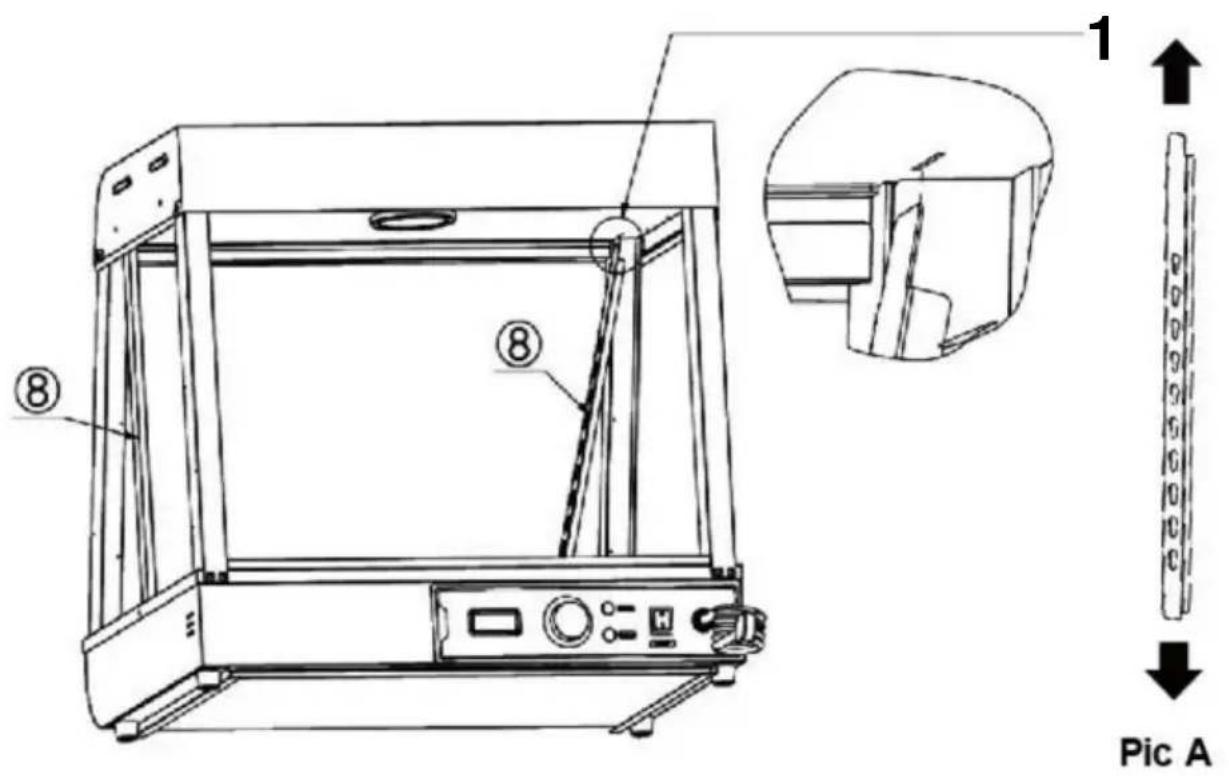

1. Lijn de twee linker en rechter plankstijlen "ÿ" op dezelfde manier uit in de richting van Afbeelding A, steek ze vervolgens diagonaal in de gereserveerde gaten aan de bovenkant totdat ze volledig zijn ingebracht, en lijn ze vervolgens uit. Opmerking: De positie van accessoire nr. 8 is zoals weergegeven in de afbeelding. Het grote gat van het kalebasgat is naar boven gericht, het kleine gat is naar beneden gericht en de groef is naar de buitenkant van de machine gericht!

ÿ (2 STUKS)

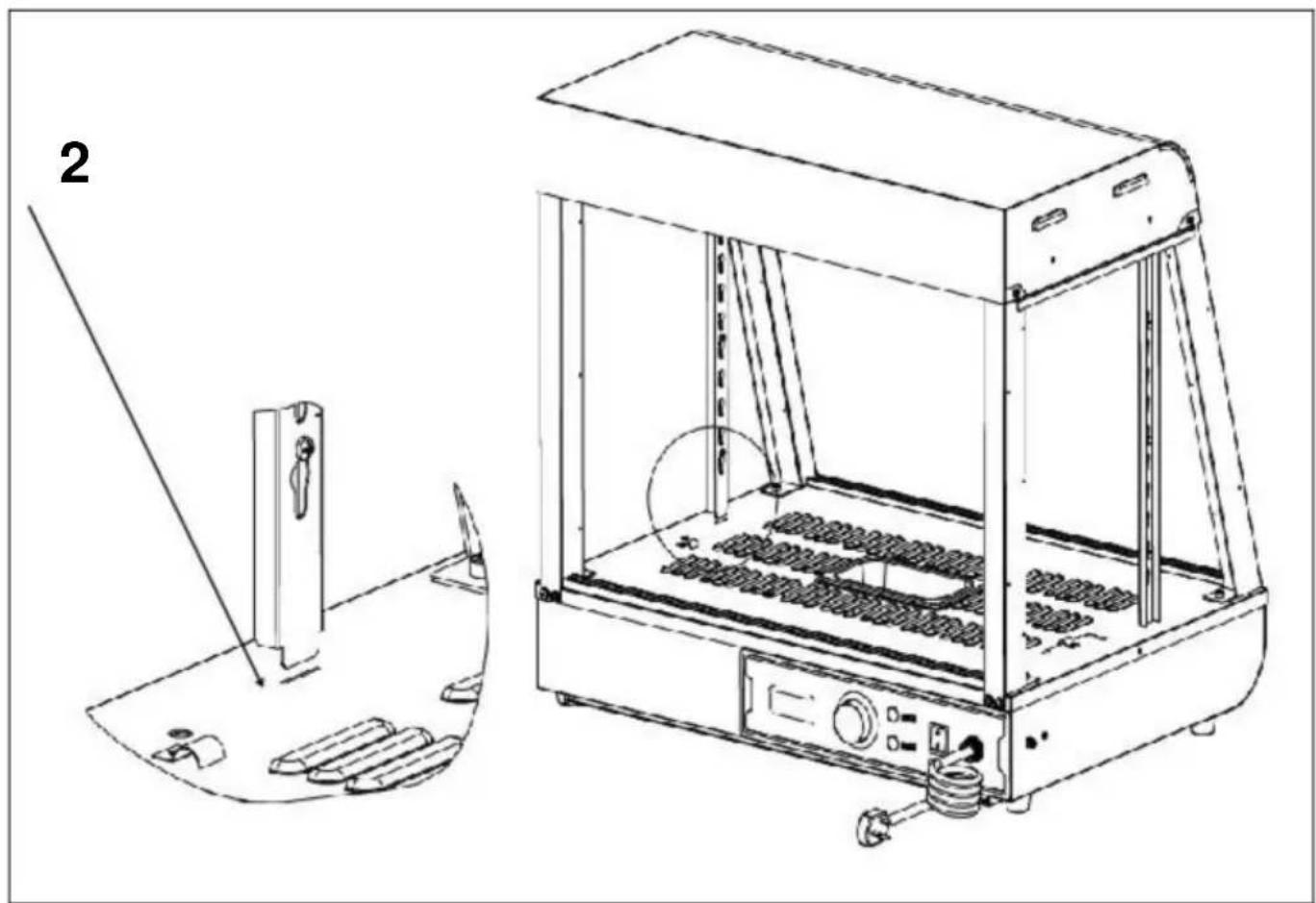

1. Zie afbeelding B, lijn de onderkant van de kolom uit met het gereserveerd gat in de basisplaat en plaats deze om de installatie te voltooien.

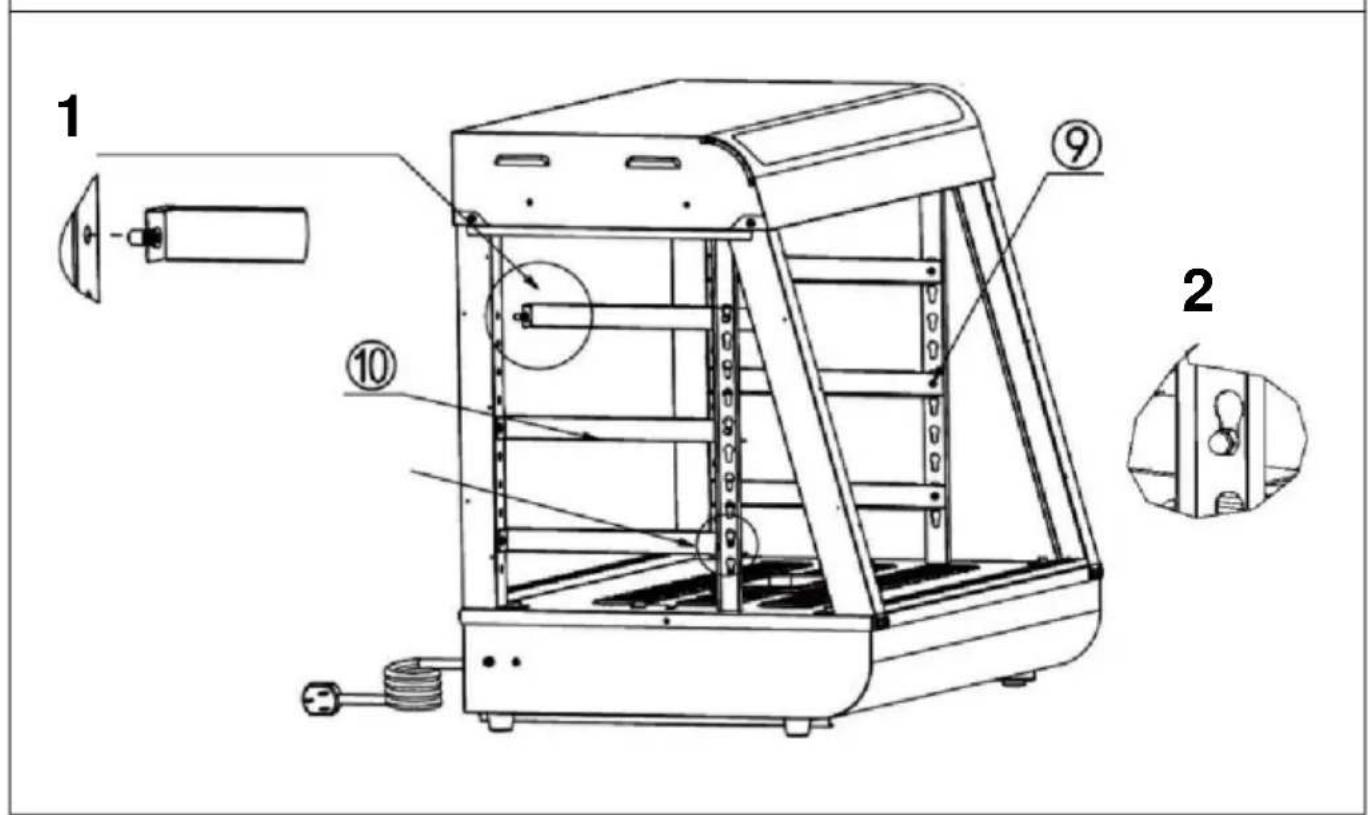

Stap 7

1 ⑨ ⑩ 2

1. Steek eerst de ramspijker op het voorste deel van het onderdeel in het daarvoor bestemde gat van de kolom, zoals hieronder weergegeven. Let op: Plaats het uitstekende deel van de I-vormige spijker op de plankbeugel richting de buitenkant van de machine voor installatie!
2. Steek vervolgens de gespspijker aan de achterkant van het onderdeel in de kalebasmond, zoals weergegeven in de onderstaande afbeelding. ä (3 STUKS) ä (3 STUKS)

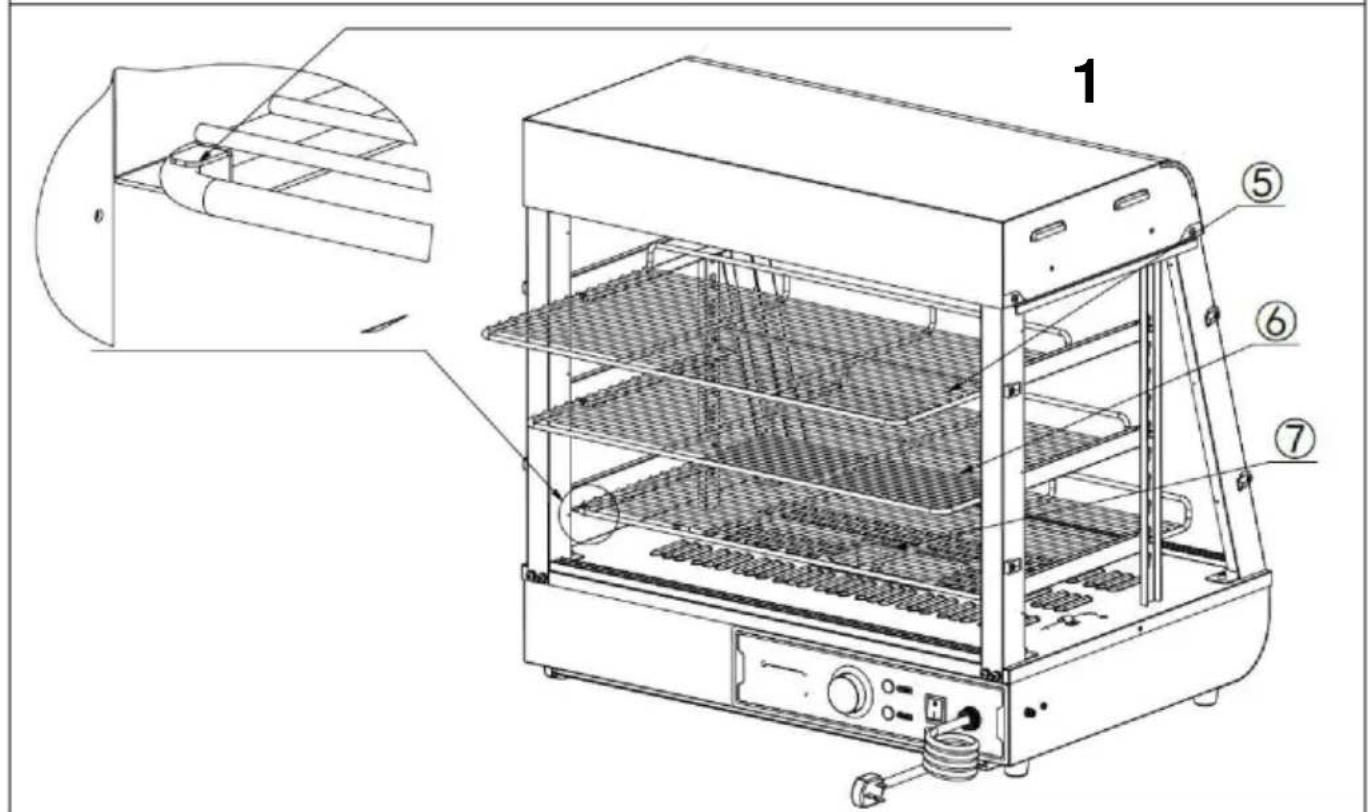

Stap 8

1. Plaats de onderdelen "ÿ,ÿ,ÿ" op de plankbeugel volgens de posities weergegeven in de afbeelding, en druk ze in de gereserveerde sleuven zoals weergegeven in de afbeelding.ÿ (1 STUKS)ÿ (1 STUKS)ÿ (1 STUKS)

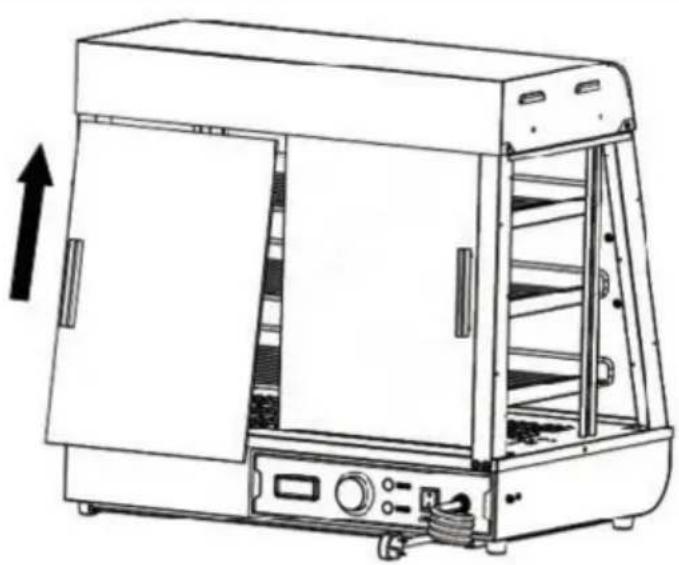

Stap 9 (601 602 603)

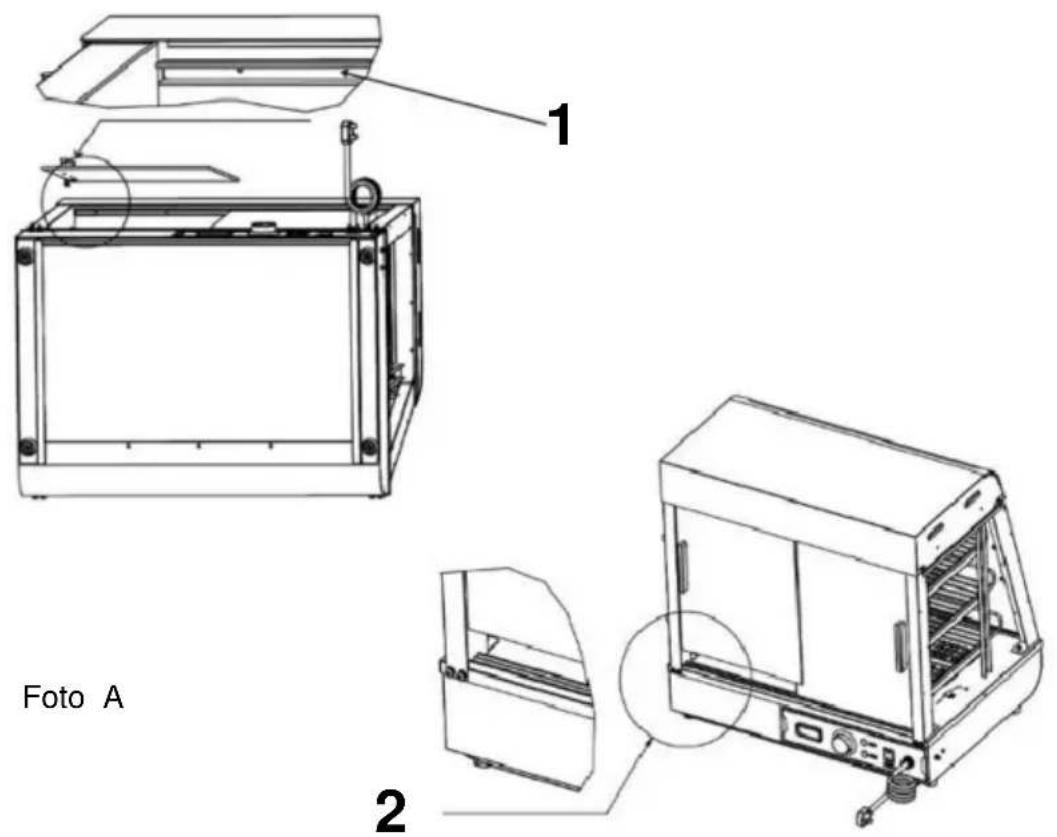

1. Plaats eerst de glazen schuifdeuren aan de voor- en achterzijde diagonaal in de kaartsleuf bovenaan, zoals weergegeven in "Figuur A"; Nadat u het in de uiterste positie hebt geplaatst, lijnt u het vallende glas uit met de kaartsleuf eronder, die horizontaal en verticaal is ten opzichte van de bovenste kaartsleuf, zoals weergegeven in "Afbeelding A". De installatie is voltooid zoals weergegeven in "Figuur B". Op dezelfde wijze worden in totaal vier glazen schuifdeuren aan de voor- en achterzijde gemonteerd. ÿ (4 STUKS)

1 Foto A 2

Kennisgeving:

1. U moet eerst het binnenste stuk glas installeren en vervolgens het buitenste stuk glas; 2. Bij

installatie moet de bovenste kaartsleuf horizontaal en verticaal uitgelijnd zijn met de ono kaartsleuf!

Stap 9 (60S)

1. Installeer eerst het bovenste glazen deurscharnier op de bovenkant van de glazen klapdeu en draai de schroeven vast. Bereid vervolgens het onderste deurscharnier in de overeenkomstige positie voor. Duw ten slotte de glazen klapdeur in de voorbereide positie van het onderste scharnier en draai vervolgens de schroeven van het onderste scharnier vast!

N(Eén voor elke boven- en onderkant) Installeer de deurklink vóór de glazen deur (1 STKS)

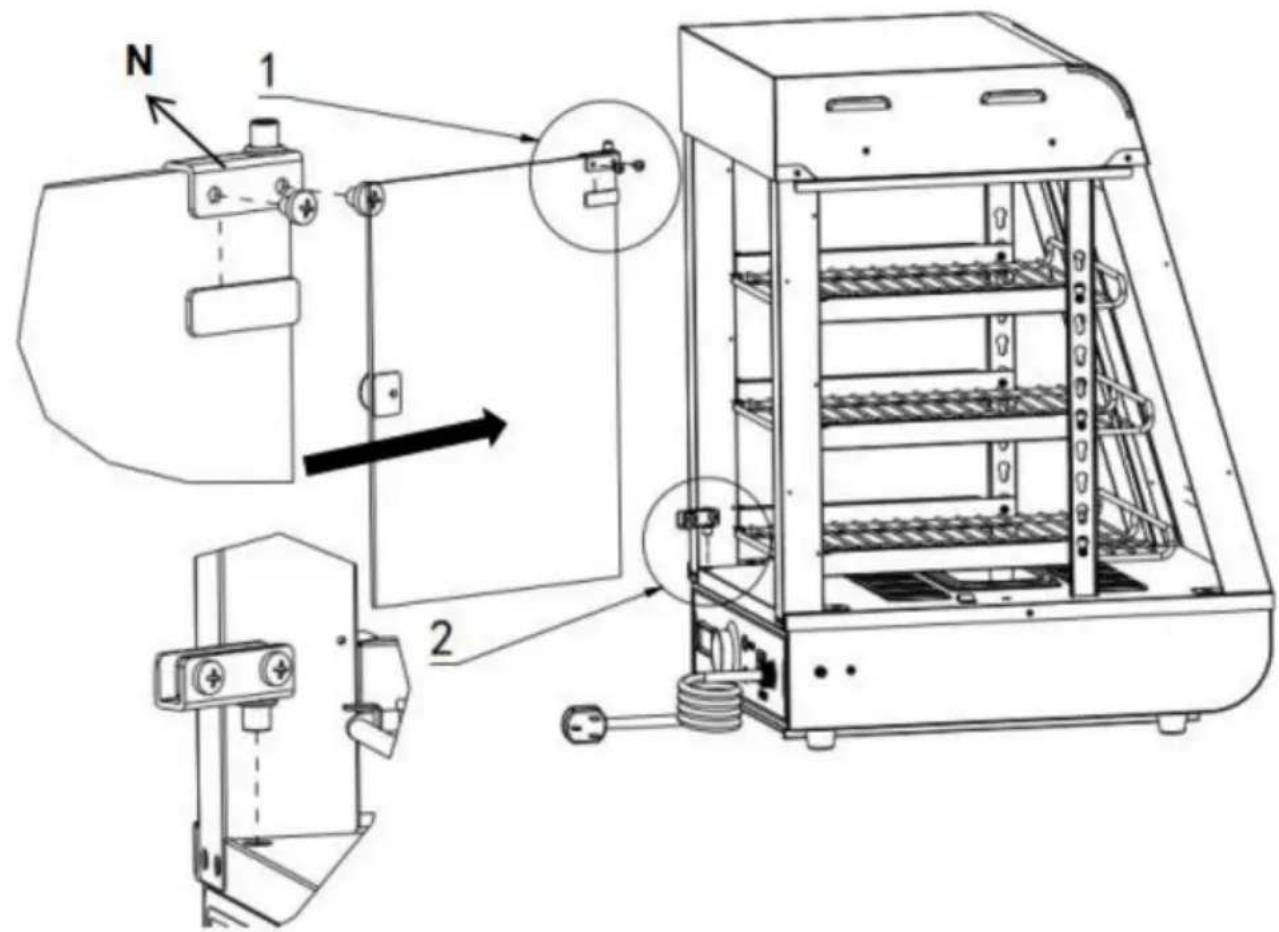

Stap 10

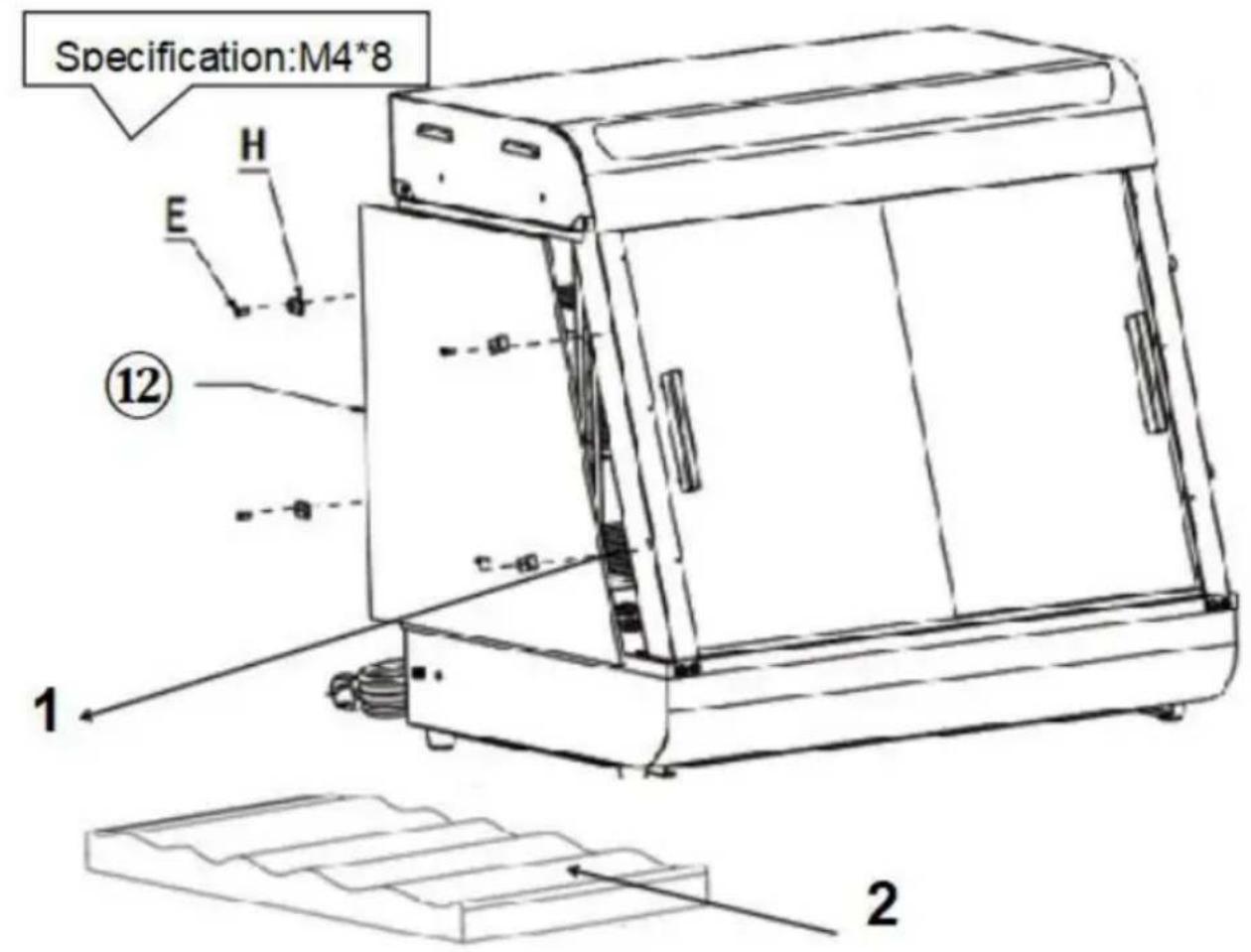

Specification:M4*8 ⑫ 1 2

1. Installeer eerst het bovenste scharnier van de glazen deur op de bovenkant van de glazen klapdeur en draai de schroeven vast. Bereid vervolgens het onderste deurscharnier in de overeenkomstige positie voor. Duw ten slotte de glazen klapdeur in de voorbereide positie van het onderste scharnier en draai vervolgens de schroeven van het onderste scharnier vast!

N(Eén voor elke boven- en onderkant) Installeer de deurklink vóór de glazen deur (1 STKS)

Installatie voltooid

De positie van de elektrische onderdelen is op dat moment ontworpen, het bedrijf behoudt zich het recht voor om het ontwerp van de evaluatie te wijzigen, wanneer het ontwerp verandert en de handleiding niet op tijd verbetert, hoop dat klanten het begrijpen!

10. Schakelschema

SC-CJ-60S/SC-CJ-601 Elektrisch schema
	Illustreren
	K1: LichtschakelaarHL1: KrachtindicatielampjeHL2:Controlelampje verwarmingHL3 warmlichtplafondlampHL4: LED-lichtbuisFC: verwarmingsbuisST: Thermostaat

SC-CJ-602/SC-CJ-603 Elektrisch schema
	Illustreren
	K1: LichtschakelaarHL1: KrachtindicatielampjeHL2:Controlelampje verwarmingHL3:Warmlichtplafondlamp 1HL4:Warmlichtplafondlamp 2HL5: LED-lichtbuisFC: verwarmingsbuisST: Thermostaat

1. Foutanalyse en probleemoplossing:

NEE.	Fout fenomeen	Reden	Methode vanuitsluiting
01	Het indicatielampjebrandt niet als hetapparaat is ingeschakeldOpgewonden.	Zekering stroomschakelaargeblazen	ÿVervang door eengeschikte zekeringÿSteek het netsnoer stevig inhet stopcontact
02	De groene en rodeindicatielampjes brandentegelijkertijd en detemperatuur stijgt niet.	De bedradingvan de elektrischeverwarmingsbuis is losen de elektrischeverwarmingsbuisis doorgebrand.	ÿZet de bedradingsboutenvan de elektrischeverwarmingsbuisvast.ÿVervang de elektrische
03	De werkindatorhet licht blijft branden en detemperatuurstijgingkan niet worden gecontroleerd.	Thermostaat defect	ÿVervang dethermostaat
04	Het indicatielampje is uiten detemperatuurregeling isnormaal	Indicatielampjeis doorgebrand	ÿVervang hetindicatielampje
05	Het kan nietautomatisch behouden blijvenwarm.	Thermostaat defect	ÿVervang dethermostaat
06	Er is een tintelendgevoel in dehanden als gevolg vanlekkage uit de behuizing.	De isolatie isvochtig of debinnengeleider zit erinkontakt met debuitenschaal.	ÿStuur het naar hetonderhoudafdeling voor reparatie.
07	Het licht gaat niet aanof flikkert.	De kabelinterface nietaangesloten of heeftslecht contact.	ÿSluit hem stevig aan

Opmerking: de bovenstaande problemen zijn alleen bedoeld voor analyse- en referentiegebruik. Behandel ze niet zelf. Er zijn relevante professionals nodig om probleemoplossing en reparaties uit te voeren. In geval van veiligheidsafwijkingen zoals lekkage moet de stroomtoevoer onmiddellijk worden afgesloten en moet het gebruik worden stopgezet!

Bewaar deze handleiding goed

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Britse REP

Technische ondersteuning en e-
