BRUKSANVISNING SC-CJ-601 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Matvärmare display

Modell: SC-CJ-60S/SC-CJ-601/

SC-CJ-602/SC-CJ-603

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Matvärmare display

MODELL:SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	Endast för inomhusbruk

Varm påminnelse

För att säkerställa att denna produkt inte repas under transport, fästs en skyddsfilm på maskinens yta. Riv av alla skyddsfilmer före användning!

1. Bruksanvisning: 1.

Produkten måste vara säkert jordad före användning!

1. Spänningen som används av produkten måste överensstämma med märkspänningen.
2. Under varje användning, tillsätt vatten till vattenbassängen till 2/3 av kapaciteten innan du slår på strömmen.

3. Slå på strömmen, strömindikatorlampan lyser, vrid temperaturkontrollens värmebrytare och välj matens isoleringstemperatur för att öka temperaturen i utrymmet inuti skåpet. Genom naturlig konvektion kan temperaturen i varje lager hållas konstant.

4. Under användning, om du behöver belysning, kan du slå på belysningsomkopplaren på ljusgrupp, och alla lampor kommer att tändas, vilket kan förbättra displayen effekt.

5. Efter användning måste strömmen stängas av vid rengöring för att förhindra olyckor;
6. Om någon avvikelse uppstår under användning, sluta använda den och fråga a professionell för att felsöka den innan du fortsätter att använda den.

Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap.

1. Eftersom temperaturen på utrustningen är relativt hög under för operationen, för inte händerna eller andra delar av kroppen nära maskinens yta för att undvika brännskador eller andra skador.

2. Försiktighetsåtgärder och underhåll:

1. Den bör användas av utsedd personal och bör vara skicklig vid användning av maskiner och utrustning.
2. Var försiktig när du flyttar maskinen. Om det finns ett fel måste det vara det repareras av en fackman. Slå inte på den.
3. Installera och förvara inte denna utrustning på följande platser för att undvika fel på grund av felaktig användning:

3.1 På ett instabilt bord eller disk.

3.2 Platser där temperaturen är för hög eller för låg.

3.3 Platser med för stor luftvolym och för mycket damm.

3.4 Platser där nätspänningen är mycket instabil.

3.5 Där det inte finns någon bra jordningsanordning.

1. Apparaten får inte rengöras med vattensprayrör eller nedsänkas i vatten för att förhindra elektriskt läckage.

2. Det är strängt förbjudet att använda vätskor som är lösliga i bakfärg till torka av ytan på isoleringsskåpet.

3. Särskilda försiktighetsåtgärder:

6.1 Denna produkt är en kommersiell enhet och är inte lämplig för hemmabruk
6.2 Den kan inte tas isär eller modifieras. Plockar isär den utan tillstånd kan orsaka allvarliga olyckor.

6.3 Strömmen måste stängas av före rengöring för att förhindra oavsiktliga läckageolyckor.
6.4 Det är förbjudet att använda hårda eller vassa föremål för att repa glaset.

3. Normala arbetsmiljöförhållanden: 1.

Omgivningstemperaturen är 5-50 y, och den relativa luftfuktigheten är inte mer än 90%; 2.

Strömförsörjningsspänning: 110V±10%, frekvens: 60±1%HZ. (220V±10%, frekvens: 50±1%)

Denna produkt har en ny och unik design, bågform, flerlagers justerbar gallerhylla, fyrsidigt glasperspektiv, toppen använder en miljövänlig högtransparens PC-kort som en ljusgenomsläpplig ljuspanel, och ett vitt LED-rör används internt för att öka livslängden; användare kan lägga olika reklamkort enligt dina egna preferenser för att öka skönheten. Den bekväma demonterings- och monteringsstrukturen är lätt att använda, robust och hållbar och lätt att underhålla. Den har en valfri konstant temperatur och en temperaturdisplay. Den övre varma tubens downlight-design kan göra ljuset mer enhetligt, och det är utrustat med fuktigivande kompensation för att hålla maten fräsch. Det är en specialutrustning för matvisning och värmekonservering.

5. Symbolbeskrivning: I

denna handbok används symboler för att markera alla viktiga

säkerhetsinstruktioner och rekommendationer relaterade till utrustningen. För att undvika risken för olyckor, personskador eller skador på egendom, följ dessa instruktioner med särskild försiktighet.

1. Modell, specifikationer och huvudsakliga tekniska parametrar:

Modell	Spänning (I)	Kraft (KW)	Frekvens (HZ)	Temperatur räckvidd	Dimensionera (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85

Obs: Placeringen av de elektriska komponenterna baseras på designen på den gången. Vårt företag förbehåller sig rätten att ändra de deltagande mönster. Om designen ändras och instruktionerna inte uppdateras i en i rätt tid, vi hoppas på din förståelse!

Exploderad sjökortslista
Nej.	namn	Antal	nr.	namn	Antal
01	Genomskinligt omslag	1	15	Spegelbild av framsidan pelare	1
02	Genomskinlig kortplats 2		16	0,5L handfat	1
03	LED-rör 600mm lång	1	17	Glasränna lutande öppning	1
04	Topplock	1	18	Glasränna rak mun	1
05	Ultratunn downlight 6W	1	19	Basbord	1
06	Topplock botten tallrik	1	20	Eldosa dela	1
07	Hyllpelare	2	21	Bakre värmesköld	1
08	Bakre pelare	1	22	Sidoisoleringspaneler 2
09	Flygkontaktkabel	1	23	Bas	1
10	Bakspegel	1	24	Värmerör	1
11	Sidoglas	2	25	Elboxtätning tallrik	1
12	Främre pelare	1	26	Maskinfot nr 1	4
13	T-formad aluminium dörrhantag	4	27-takts handfatssvärd		2
14	Frontglas glidande dörr	4	28	Slaggbricka	1

Delarsats materialförteckning
Gäller modeller: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S
A	B	C	D	XXH
Svart vär tvättmaskin	Svart platt tvättmaskin	Rostfri stål sexhörning hylsbultar	Svart runt huvud skruvar	Svart rund huvudskruvar
M5 M5 (8st)	(8st)	M5X14 (4st)	M5X14 (8st)	M4X8 (8st)
F	G	H		J
Rostfri Silikon stål vadderad skruvar (60-tal inga)	packning (60-tal inga)	Glas kort hållare	Svart T-formad aluminium hantera (60-tal inga)	Skruvverktyg
M4X12 (8 st)60S Exklusiv tillbehör	ÿ16stÿ	ÿ8stÿ	(4st)	(1 st)
	K	L	M	N
	Svart Boll Hantera	Magnet dörrpanel	Rostfri Stålkors skruva	Glas gångjärn set
	(1 st)	(1 st)	M5X18 (1st)	En för varje topp och botten
Obs: Ovanstående är alla tillbehör i tillbehörspaketet.Under installationen kan du hitta skruvarna vars koder på bilden ovan matchar koder som är tryckta i skruvpaketet enligt de skruvar som krävs i monteringsstegen för enk installation!

ÿ	Övre hylla - kortast		ÿ	Mellanhylla-medium
	1 ST			1 ST
ÿ	Nedre hyllan längst		ÿ	Hyllpelare
	1 ST			2 st
ÿ	Hyllfäste-vänster		ÿ	Hyllfäste-höger
	3 st			3 st
ÿ	Skjutglas fram och bak dörrar (ingen 60-tal)		ÿ	Sidoglas
	4 st			2 st
60S Exklusiv tillbehör(en var)
		ÿ Bakre glasdörr		ÿFrämre glasdörr

Obs: Ovanstående är alla tillbehör som ingår i tillbehörspaketet. Kontrollera om tillbehören är kompletta innan installation!

SC-CJ-60-serien Universal installationsdiagram

1. För ljussladdskontakten som sticker ut från basen genom kolonnen och häng den ovanför kolonnen.
   Obs: När du installerar kolonnerna på båda sidor, observera att sidan med hål i kolonnen är vänd mot maskinens utsida för installation!
2. Enligt ordningen på bilden, använd motsvarande skruvar: "D, A, B" för att låsa tillbehören: "ÿ, ÿ" på de reserverade mutterhålen.
3. Detaljbild A

(1PCS)

(1PCS)

Detaljbild A ④ ③ Specifikation n: M5*14 Detaljbild A D A B 1. Enligt ordningen på bilden, använd motsvarande skruvar: "D, A, B" för att låsa tillbehören: "ÿ, ÿ" på de reserverade mutterhålen. Obs: När du installerar kolonnerna på båda sidor, observera att sidan med hål i kolonr är vänd mot maskinens utsida för installation! ÿ(1PCS) ÿ(1PCS) A (4st) B (4st) D (4st) Steg 3

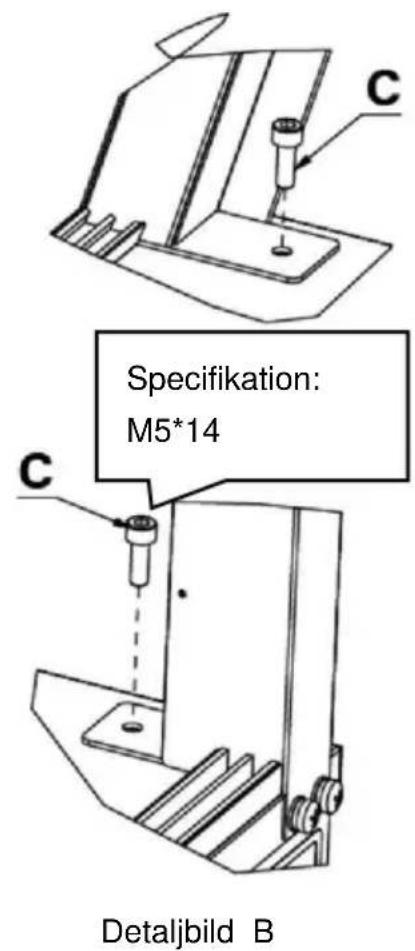

C Specification: M5*14 C Detaljbild B

Detaljbild A C C Detalj bild B

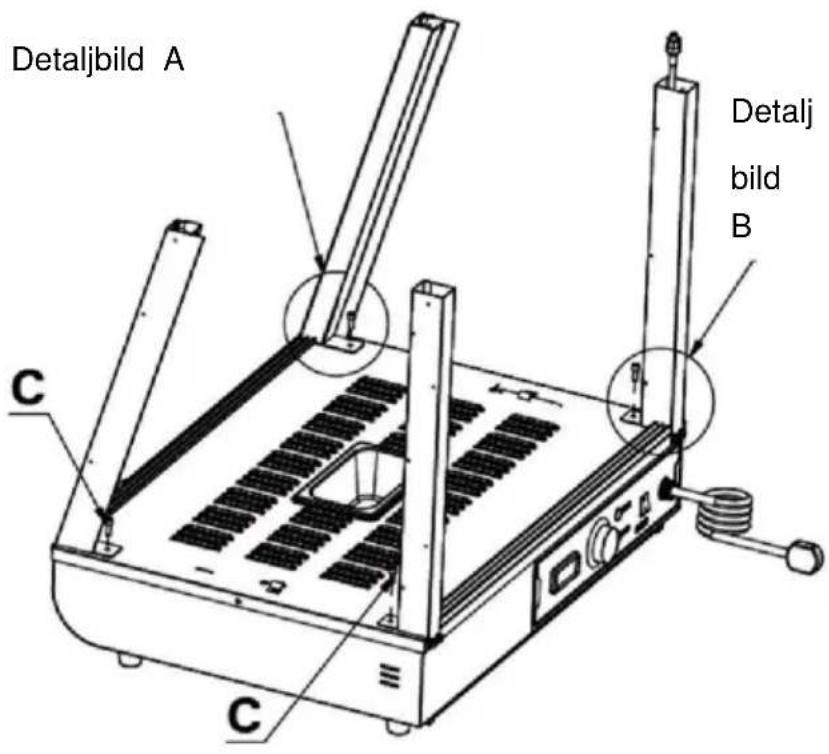

1. Använd skruv "C" för att fästa de fyra kolumnerna vid de reserverade muttrarna på basen på samma sätt som visas på den detaljerade bilden. C (4st)

Steg 4

Detaljbild A

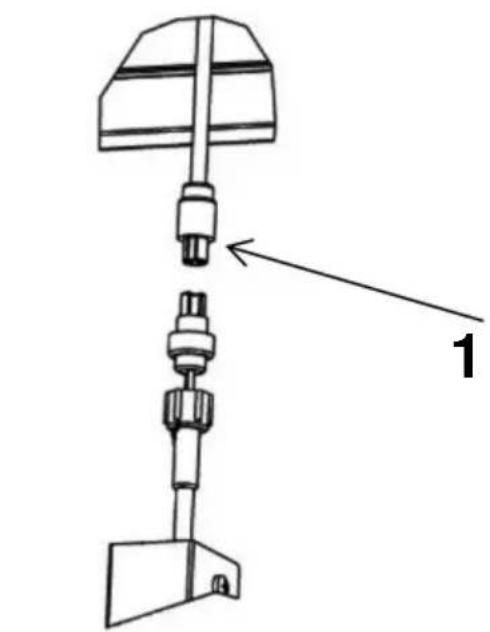

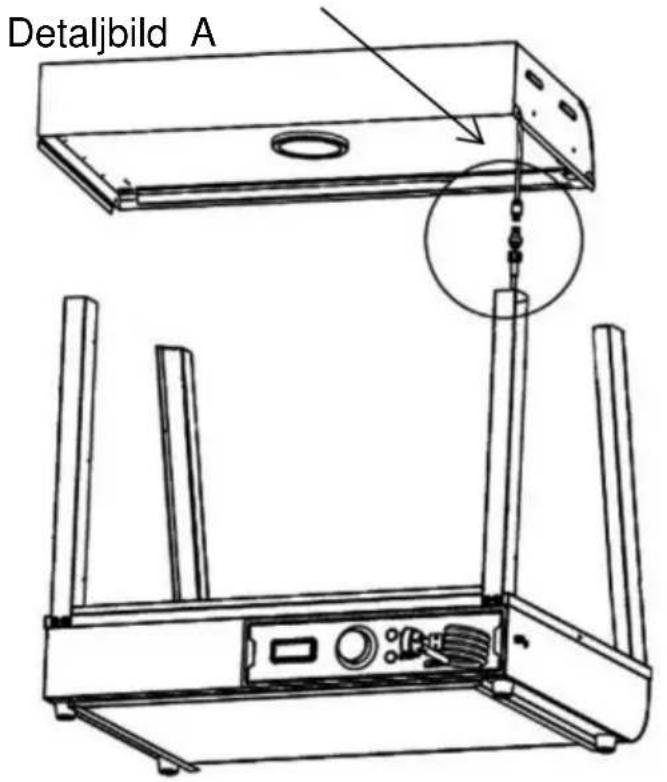

1. Anslut trådkontakten som sticker ut från topplocket till kontakten som hänger på kolonnen och dra åt den, sätt sedan in den anslutna kontakten i kolonnen och göm den.

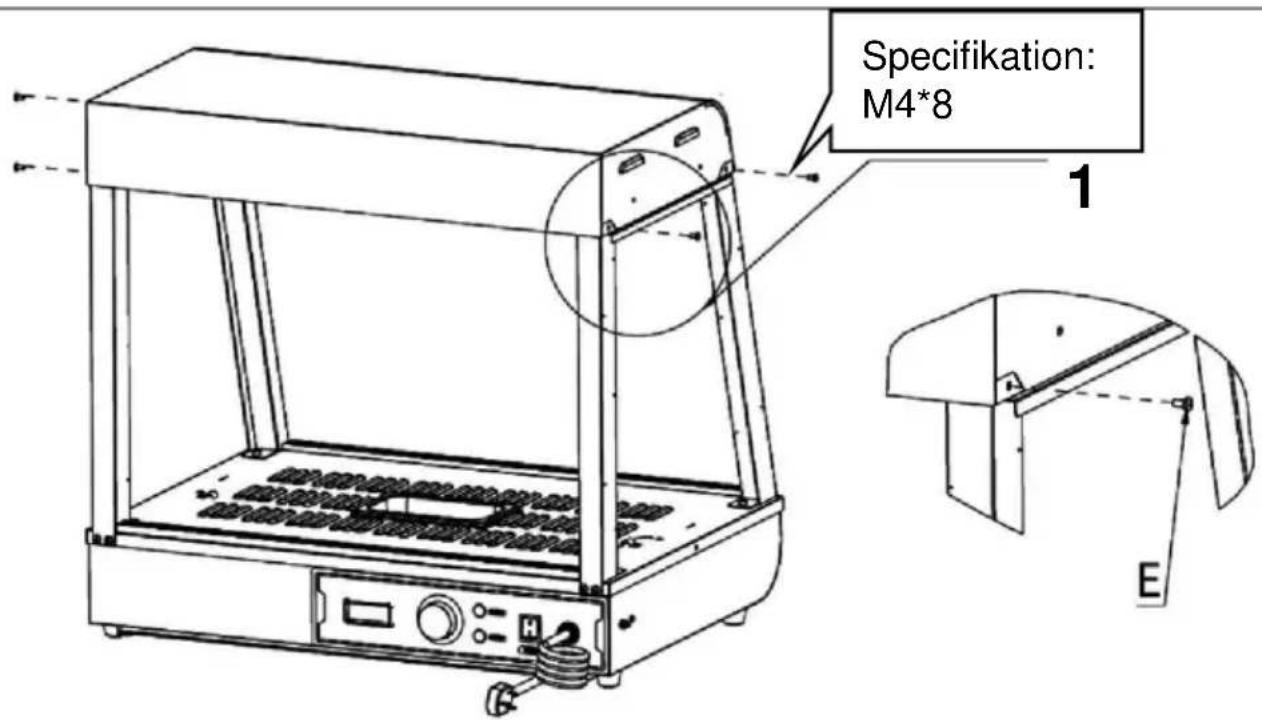

Steg 5

Specifikation: M4*8 1 E

1. Placera topplocket på de fyra upprättstående stolparna och använd sedan "skruvarn för att fixera topplocket och de upprättstående stolparna (totalt fyra). E (4st)

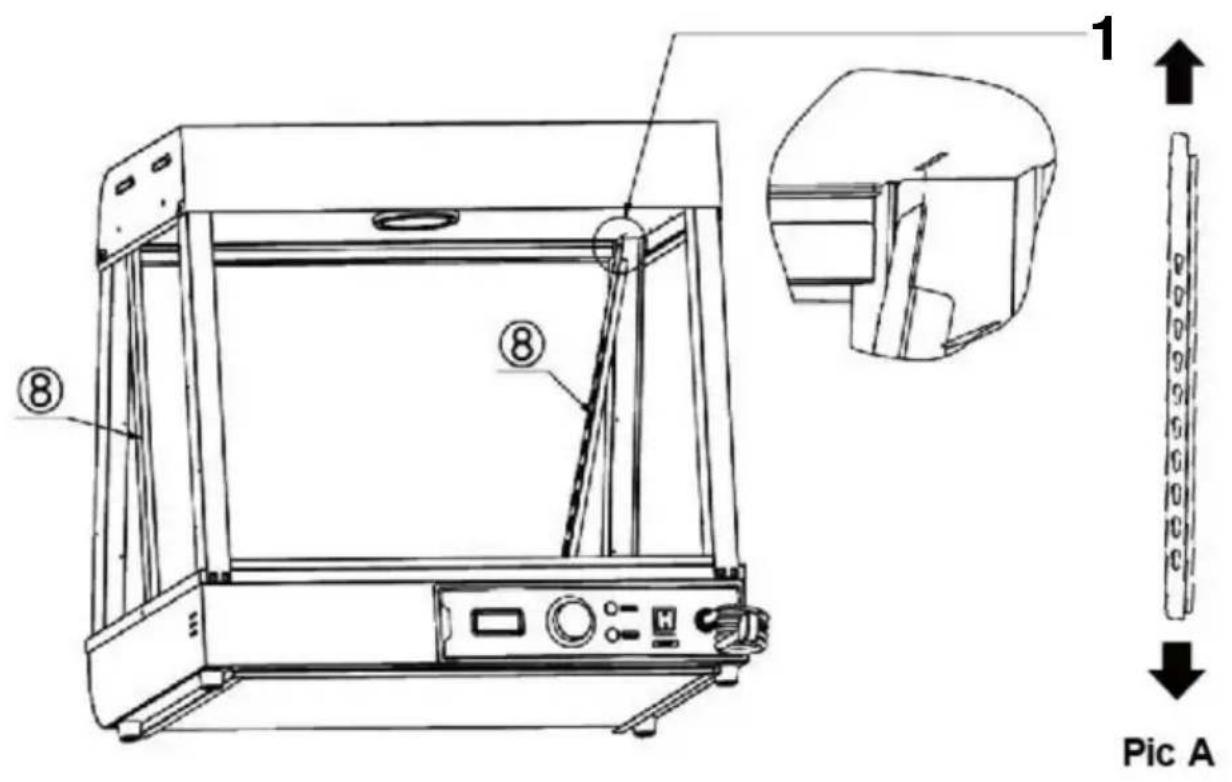

Steg 6

1. Rikta in de två vänstra och högra hyllstolparna "ÿ" på samma sätt i riktningen för figur A, för in dem sedan diagonalt i de reserverade hålen på toppen tills de är helt insatta och rikta in dem sedan. Obs: Placeringen av tillbehör nr 8 är som visas i figuren. Det stora hålet i kalebasshålet är vänt uppåt, det lilla hålet är vänt nedåt och skåran är vänd mot maskinens utsida!

(2st)

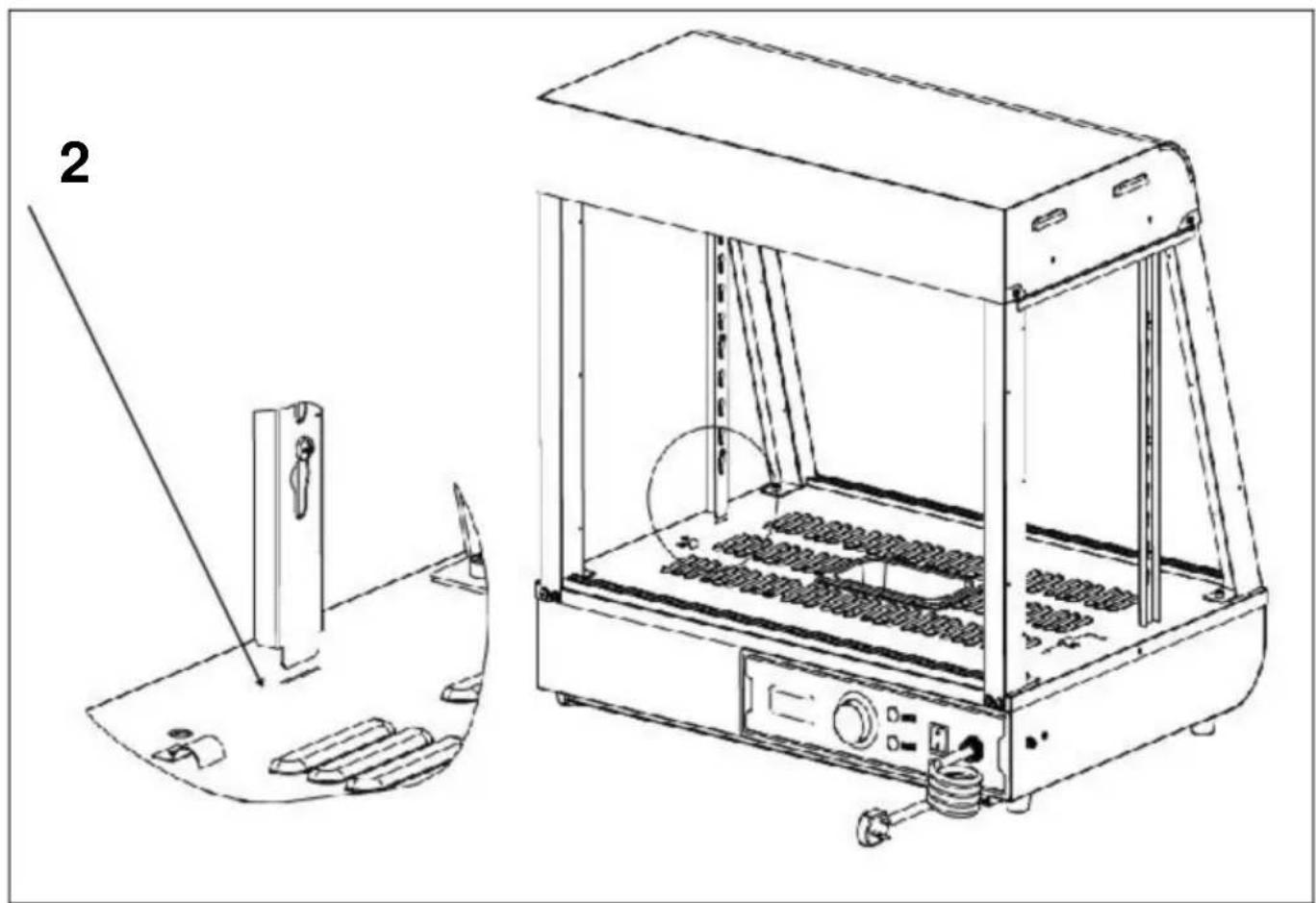

1. Se figur B och rikta in kolonnens botten med det reserverade hålet i basplattan och placera den för att slutföra installationen.

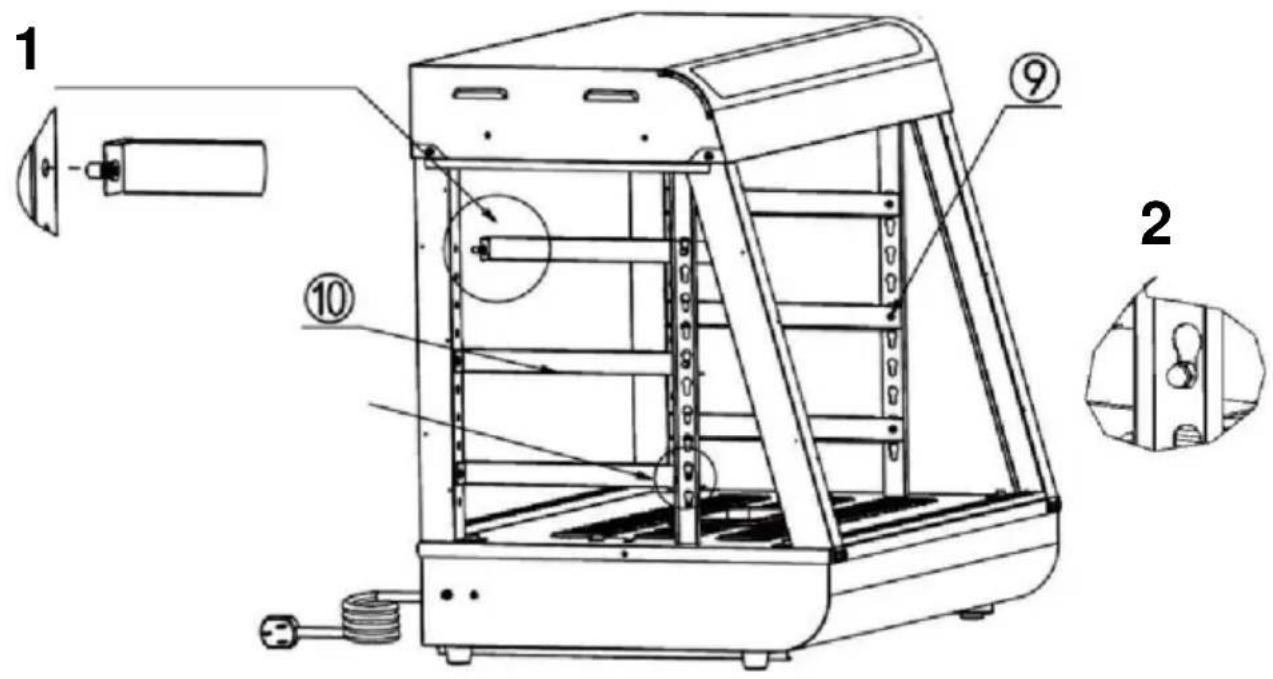

Steg 7

1 ⑨ ⑩ 2

1. Sätt först in ramspiken på den främre delen av delen i det reserverade hålet i kolonnen som visas nedan.Obs: Placera den utskjutande delen av den l-formade spiken på hyllfästet mot utsidan av maskinen för installation!2. Sätt sedan in spännespiken på baksidan av delen i kalebassmunnen som visas på bilden nedan. (3PCS) (3PCS)

Steg 8

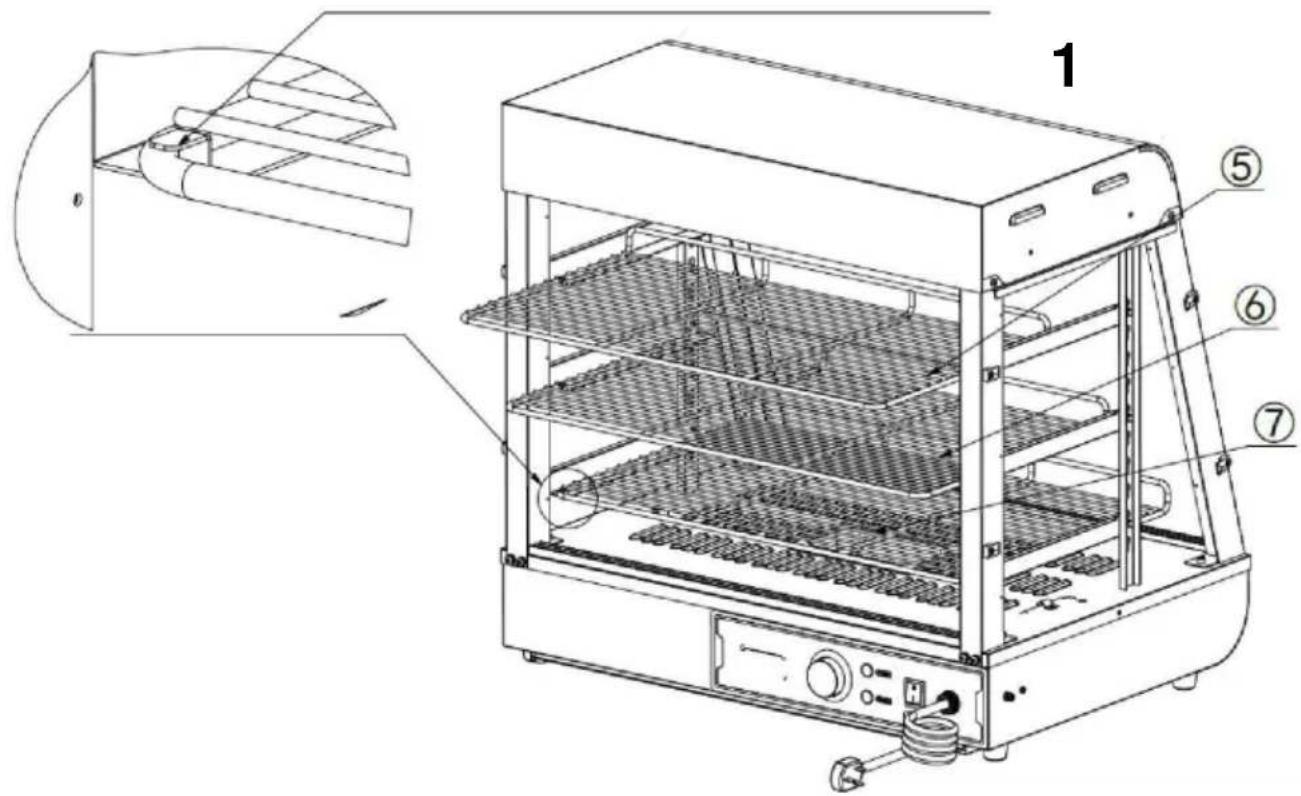

1. Placera delarna "ÿ,ÿ,ÿ" på hyllfästet enligt positionerna som visas på bilden och tryck in dem i de reserverade skårorna som visas på bilden. (1 st) (1 st) (1 st)

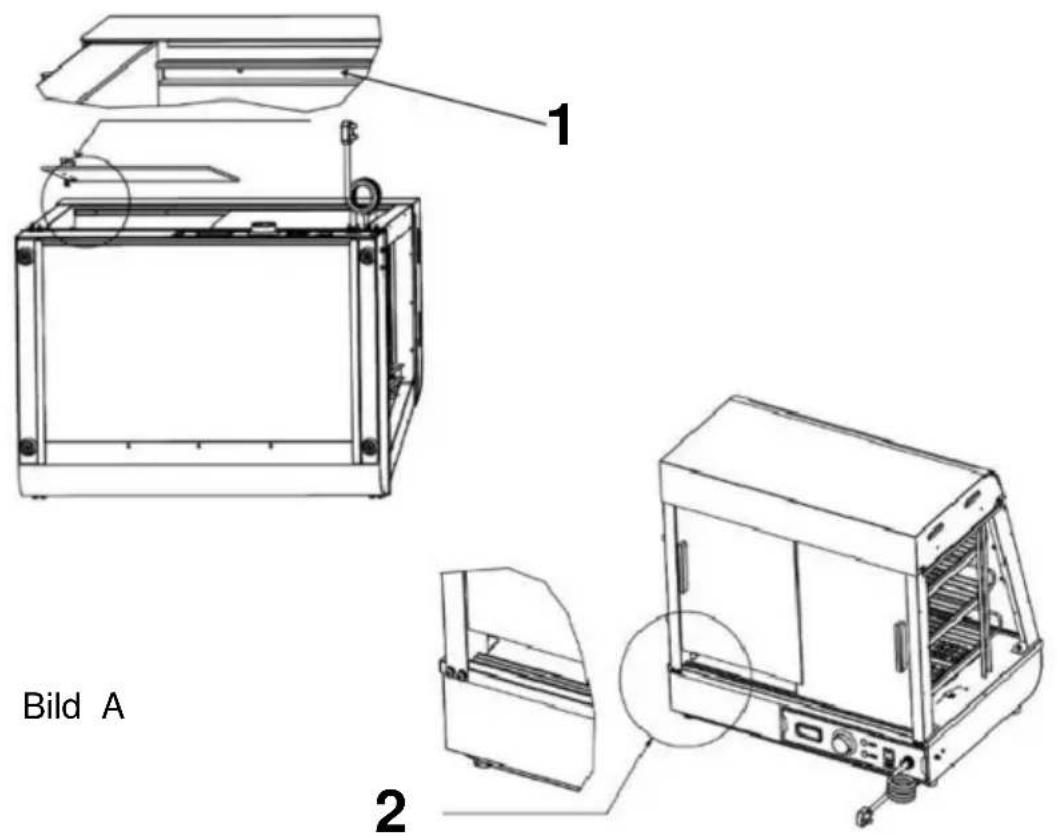

Steg 9 (601 602 603)

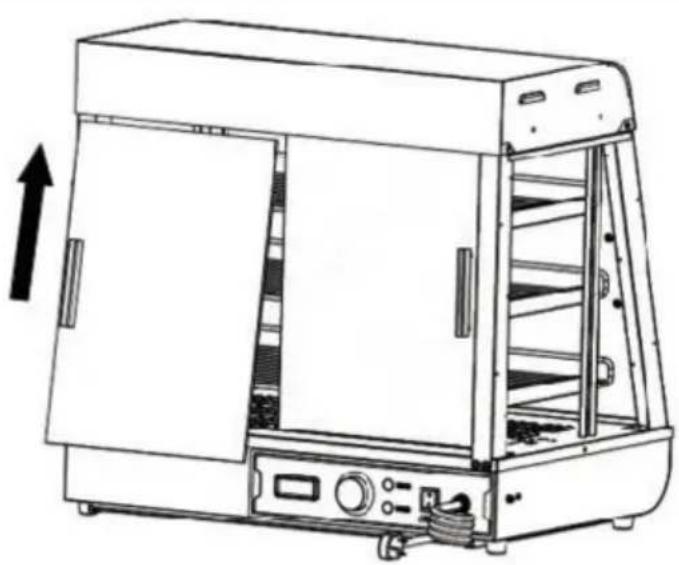

1. Sätt först in de främre och bakre glasskjutdörrarna diagonalt i kortfacket upptill, som visas i "Figur A"; efter att ha fört in det till yttersta läget, rikta in det fallande glaset med kortfacket nedanför som är horisontellt och vertikalt mot det övre kortfacket, som visas i "Figur A". Installationen slutförs som visas i "Figur B". Totalt fyra glasskjutdörrar fram och bak monteras på samma sätt. ä (4st)

Lägga märke till:

1. Du måste installera den inre glasbiten först och sedan den yttreglasbiten; 2.

Vid installation ska den övre kortplatsen vara i linje med den nedre korthorisontellt och vertikalt!

Steg 9 (60S)

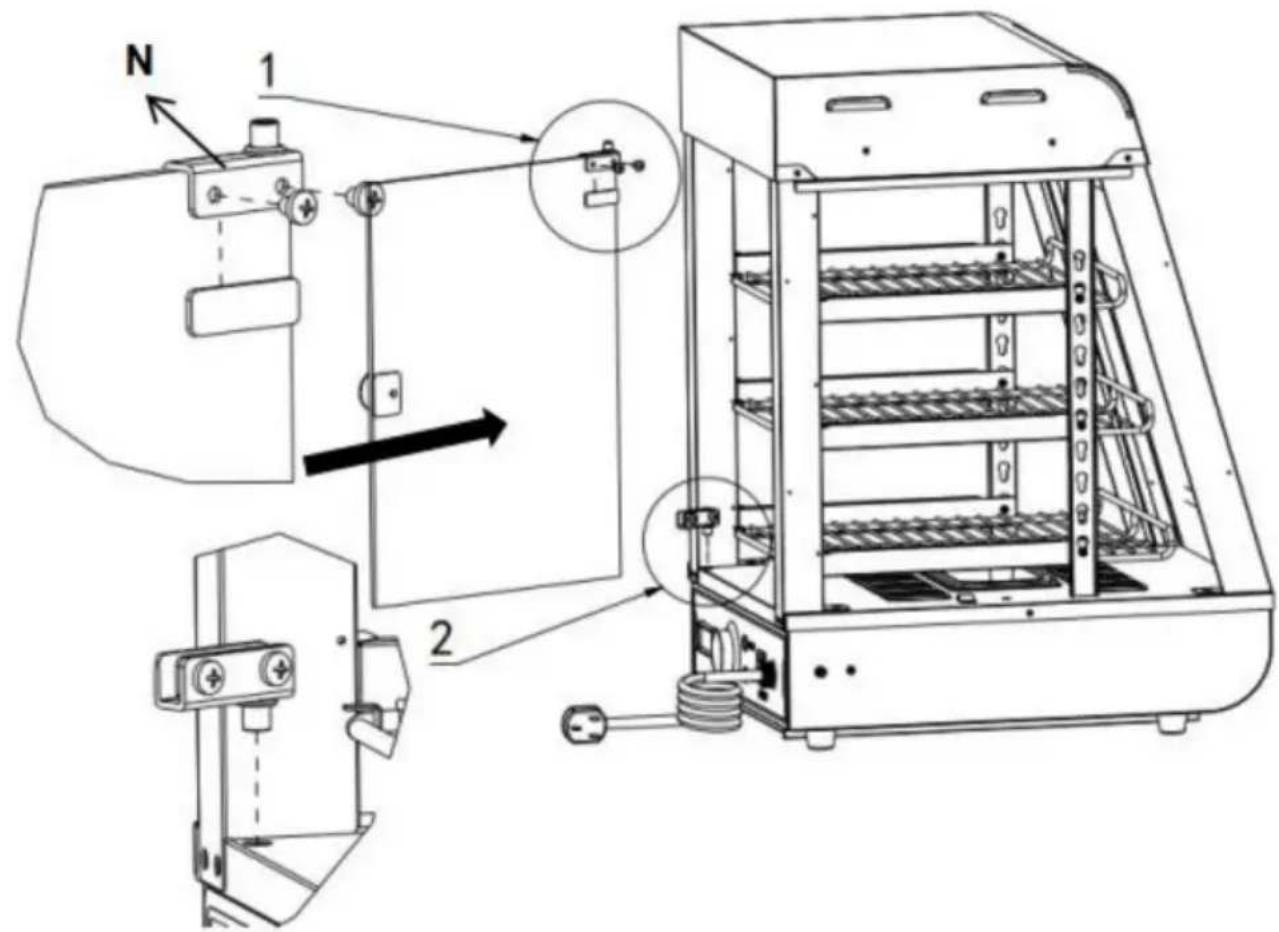

1. Montera först det övre glasdörrgångjärnet på toppen av glasdörren och dra åt skruvarna. Förbered sedan det nedre dörrgångjärnet i motsvarande läge. Tryck slutligen in glasdörren till det förberedda läget för det nedre gångjärnet, och dra sedan åt skruvarna på det nedre gångjärnet!

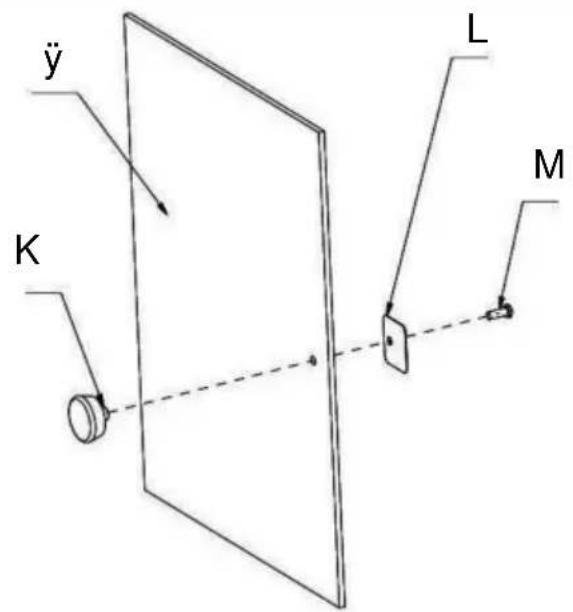

N (En för varje topp och botten) Installera dörrhandtaget före glasdörren (1 st)

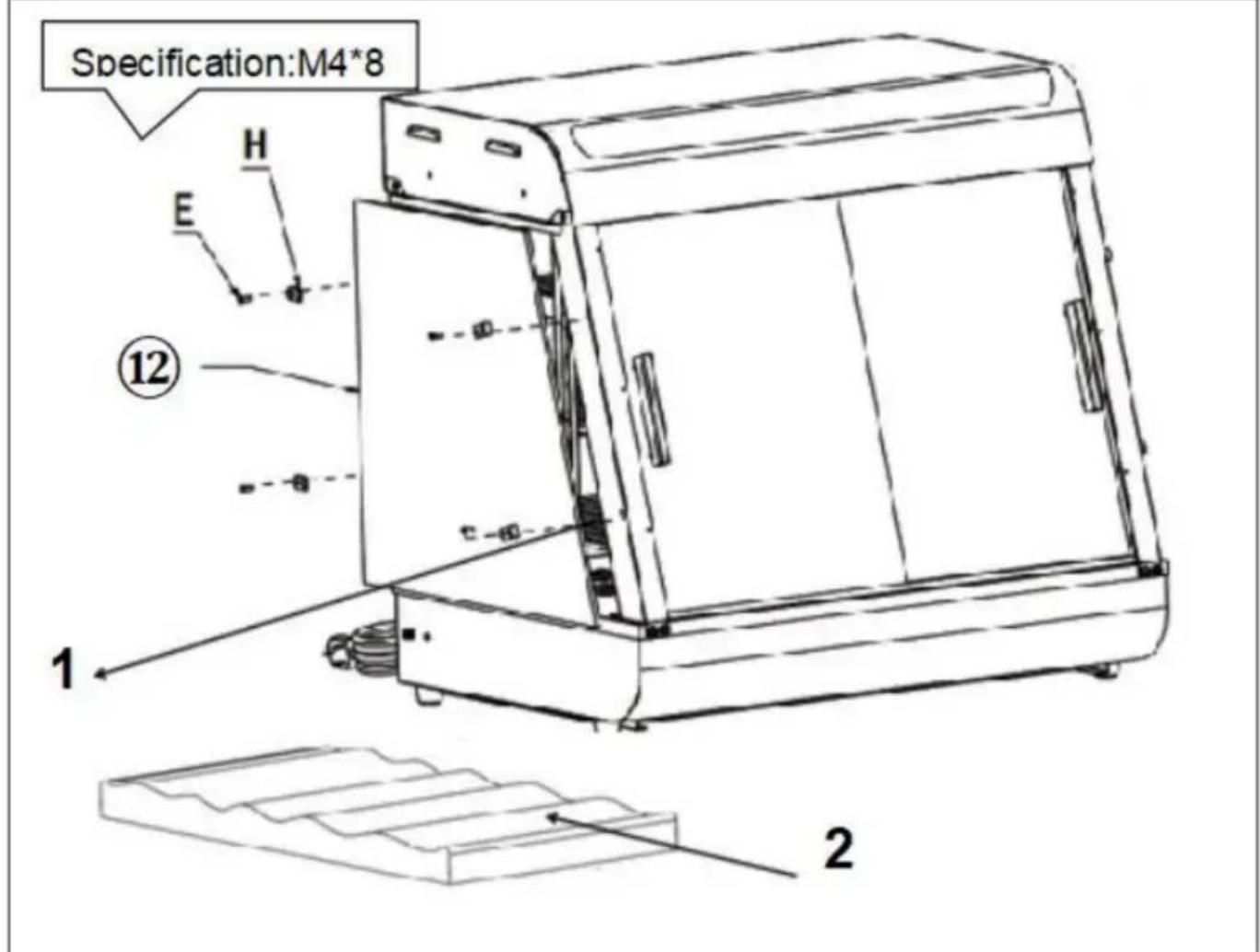

Steg 10

Specification:M4*8 ⑫ 1 2

1. Montera först det övre glasdörrgångjärnet på toppen av glasdörren och dra åt skruvarna. Förbered sedan det nedre dörrgångjärnet i motsvarande läge. Tryck slutligen in glasluckan till det förberedda läget för det nedre gångjärnet, och dra sedan åt skruvarna på det nedre gångjärnet!

N (En för varje topp och botten) Installera dörrhandtaget före glasdörren (1 st)

Installationen är klar

Placeringen av de elektriska delarna är utformad vid den tiden, företaget förbehåller sig rätten att ändra designen av utvärderingen, när designen ändras och inte förbättrar manualen i tid, hoppas kunderna förstår!

10. Kretsschema

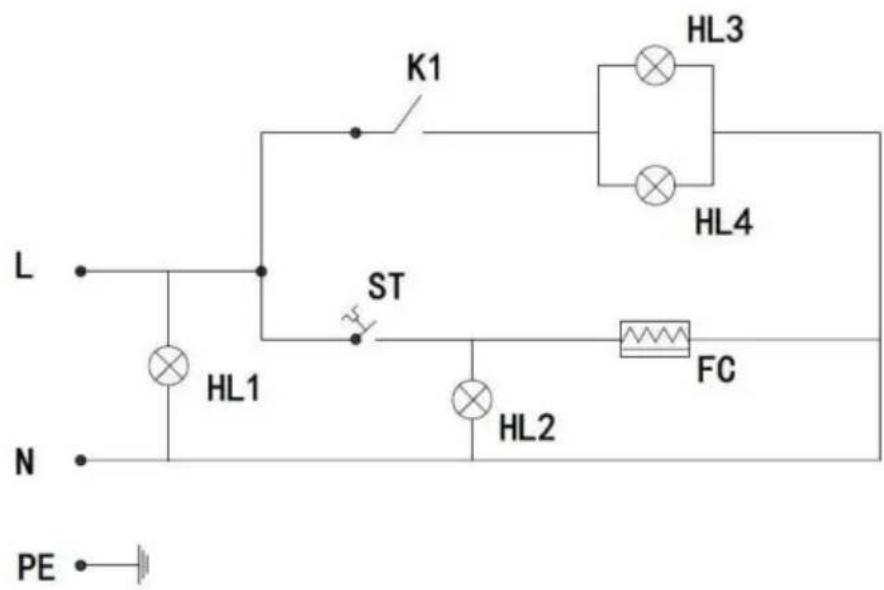

SC-CJ-60S/SC-CJ-601 Elschema

L N PE K1 ST HL1 HL2 HL3 HL4 FC

Illustrera

K1: Ljusbrytare

HL1: Kraft

indikator ljus

HL2:

Värmeindikatorlampa

HL3 varmljus

taklampa

HL4:LED Ijusrör

FC: värmerör

ST: Termostat

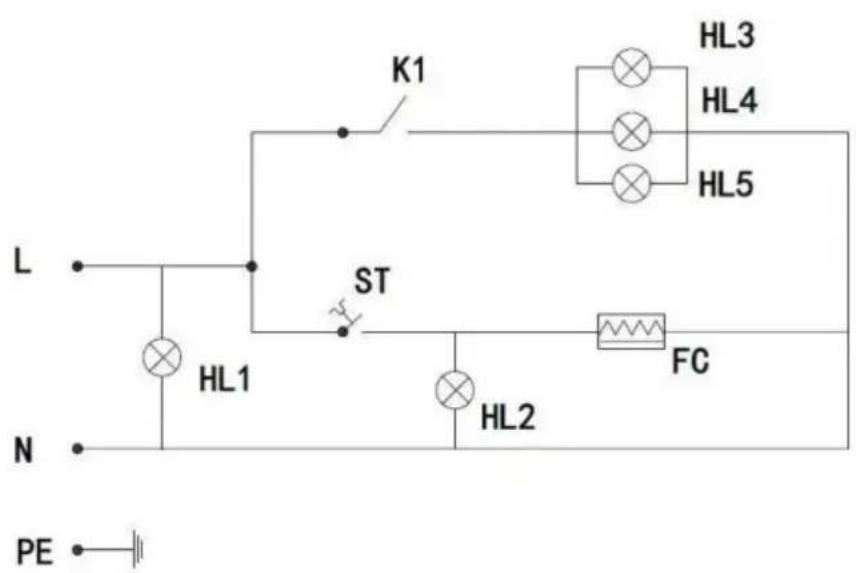

SC-CJ-602/SC-CJ-603 Elschema

L N PE K1 ST HL1 HL2 HL3 HL4 HL5 FC

Illustrera

K1: Ljusbrytare

HL1: Kraft

indikator ljus

HL2:

Värmeindikatorlampa

HL3: Taklampa

med varmt ljus 1

HL4: Taklampa

med varmt ljus 2

HL5:LED Ijusrör

FC: värmerör

ST: Termostat

1. Felanalys och felsökning:

NEJ.	Felfenomen	Anledning	Metod avuteslutning
01	Indikatorlampan tänds inte när enheten är det påslagen.	Strömbrytare säkring blåst	ÿByt ut mot en lämplig säkringÿSätt i nätsladdenordentligt
02	De gröna och röda indikatorlamporna lyser samtidigt och temperaturen stiger inte.	Elvärmarörskabelnär lös och den elektriska värmeröret är utbränt.	ÿ Dra åt elvärmarörets ledningsbultar.ÿByt ut det elektriska värmeröret
03	Arbetsindikatorn lampan lyser och temperaturökningen kan inte kontrolleras.	Termostatfel	ÿByt ut termostaten
04	Indikatorlampan är släckt och temperaturkontroll är normalt	Indikeringslampan brändes ut	ÿSätt tillbaka indikatorlampan
05	Den kan inte behållas automatiskt värma.	Termostatfel	ÿByt ut termostaten
06	Det finns en stickande känsla i händer på grund av läckage från höljet.	Isoleringen är fuktig eller innerledaren är inne kontakt med yttre skal.	ÿ Skicka den till underhållet avdelning för reparation.
07	Ljuset tänds inte eller flimrar.	Kabeln gränssnittet är det inte ansluten eller har dålig kontakt.	ÿSätt i den ordentligt

Obs: Ovanstående problem är endast för analys och referensanvändning. Ta inte hand om dem själv. Relevanta fackmän krävs för att utföra felsökning och reparationer. Vid säkerhetsavvikelser såsom läckage ska strömförsörjningen omedelbart brytas och användningen avbrytas!

Vänligen förvara denna manual på rätt sätt

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
