MODEL: SC1402

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u ermee aan de slag gaat of onderhoud aan dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

ÿ Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet toestaan kinderen om te spelen.
ÿ Het wordt ten zeerste aanbevolen om naar een professionele autoreparatiewerkplaats te gaan vervangende installatie.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan ontstaan gevaren.
2. Draag tijdens de werkzaamheden een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen montage en gebruik.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicatie.
6. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Alles uitpakken en scheiden onderdelen in een schone werkomgeving. Bewaar kleine reserveonderdelen buiten het bereik van kinderen.
8. Inspecteer het product vóór gebruik om er zeker van te zijn dat het correct is gemonteerd en dat alle onderdelen aanwezig zijn veilig werken en vrij zijn van gebreken.
9. Wijzig dit product op geen enkele manier.
10. Niet alle omstandigheden kunnen in deze instructies worden behandeld. Gebruik alstublieft gezond verstand en neem algemene veiligheidsmaatregelen in acht bij het gebruik van dit product.

BEWAAR DEZE INSTRUCTIES

ÿ Overschrijd het draagvermogen van 1000 lbs niet. Dit kan resulteren in materiële schade of persoonlijk letsel.
ÿ Het vrachtwagenrek voegt meer gewicht toe aan uw voertuig en verhoogt het midden ervan zwaartekracht wanneer geladen. Wees voorzichtig bij het maken van scherpe bochten om dit te voorkomen productschade, verlies van lading of kantelen van het voertuig. ÿ Zorg ervoor dat de cabinebeugel niet in contact komt met de vrachtwagencabine om dit te voorkomen eigendoms schade.
ÿ Gebruik voldoende spanbanden bij het vervoeren van lading op het vrachtwagenrek (The product bevat geen).
ÿ Zorg er regelmatig voor dat alle moeren en bouten goed vastzitten en dat er geen vreemde voorwerpen in zitten voorkomen dat het rek goed blijft zitten of werken.
ÿ Krassen en deuken moeten worden geïnspecteerd om volledige bruikbaarheid en zichtbaarheid te garanderen metaal moet worden bijgewerkt/geverfd om roesten te voorkomen.

SPECIFICATIE

Model	SC1402
Materiaal	Staal
Maximale belasting	1000 pond/454 kg
Installatiebreedtebereik	1100~1600mm
Installatielengtebereik	1600-1900 mm
Kleur	Zwart

PAKKETLIJST

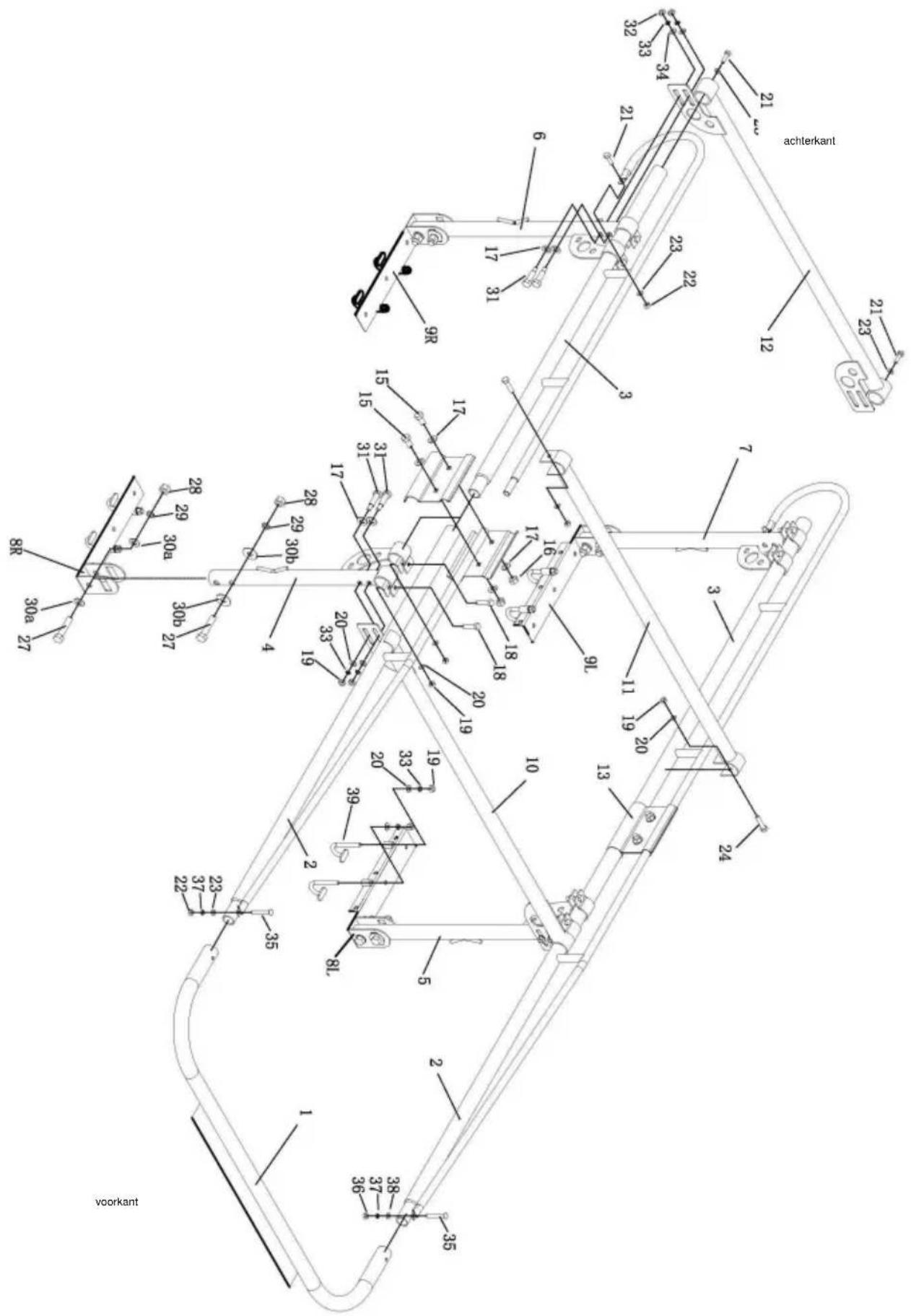

achterkant voorkant

Afb.A

tafel 1
Nee.	Naam	AANTAL	No	Naam	AANTAL
1	Cabine-bar	1		23	Platte sluitring: 10	6
2	Frames voorzijde	2		24	Bout: M12*75	2
3	Frames aan de achterkant	2		27	Bout: M18*90	8
4	rechtervoorbeen Stand	1		28	Moer:M18	8
5	linkervoorbeen Stand	1		29	Veerring: 18	8
6	Rechterachterbeenstandaard (met gelaste punt)	1		30 uur	Platte sluitring: 18	8
7	Linker achterbeenstandaard (met gelaste punt)	1		30b	Platte sluitring: 18	8
8L,8R Montagevoeten vooraan		2		31	Bout: M12*70	8
9L,9R Montagevoeten achteraan		2		33	Veerring: 12	16
10	Voorste balk	1		35	Bout: M10*70	2
11	Middenbalk	1		37	Veerring: 10	2
12	Dwarsbalk achteraan	1		39	J-haak (M12)	8
13	Klemmen	4
15	Winkel: M16*30	4
16	Moer:M16	4
17	Platte sluitring: 16	16
18	Bout: M12*50	8
19	Moer:M12	26
20	Platte sluitring: 12	26
21	Bout: M10*30	4
22	Moer:M10	4

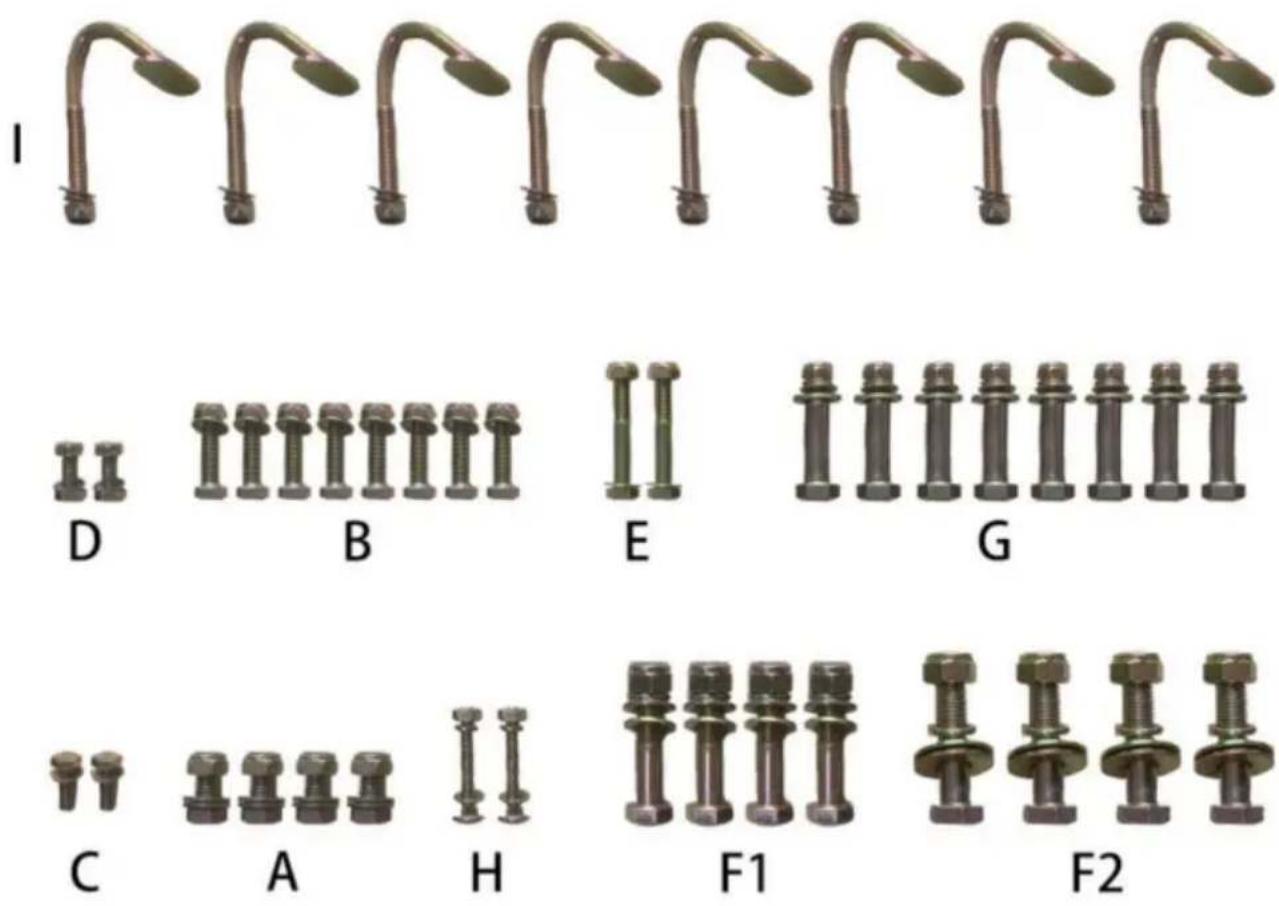

Accessoirebouten zijn geconfigureerd als componenten voor eenvoudig gebruik. Zie Tabel 2 en Afb.B

tafel 2
Nee.	Specificatie	AANTAL	Komt overeen met de cijfers in Tabel 1
A	Winkel: M16*30	4	#15
	Moer:M16	4	#16
	Platte sluitring: 16	8	#17
B	Bout: M12*50	8	#18
	Moer:M12	8	#19
	Platte sluitring: 12	8	#20
C	Bout: M10*30	2	#21
	Platte sluitring: 10	2	#23
D	Bout: M10*30	2	#21
	Moer:M10	2	#22
	Platte sluitring: 10	2	#23
EN	Bout: M12*75	2	#24
	Moer:M12	2	#19
	Platte sluitring: 12	2	#20
F1/F2	Bout: M18*90	8	#27
	Moer:M18	8	#28
	Veerring: 18	8	#29
	Platte sluitring: 18	16	#30a/#30b
G	Bout: M12*70	8	#31
	Moer:M12	8	#19
	Veerring: 12	8	#33
	Platte sluitring: 12	8	#20
	Platte sluitring: 16	8	#17
H	Draagbout: M10*70	2	#35
	Moer:M10	2	#22
	Veerring: 10	2	#37
	Platte sluitring: 10	2	#23
J	“J”-haak (M12)	8	#39
	Moer:M12	8	#19
	Veerring: 12	8	#33
	Platte sluitring: 12	8	#20

Afb.B

MONTEREN

OPMERKING: Het wordt aanbevolen om tijdens het monteren een assistent in te schakelen dit product installeren.

STAP 1:

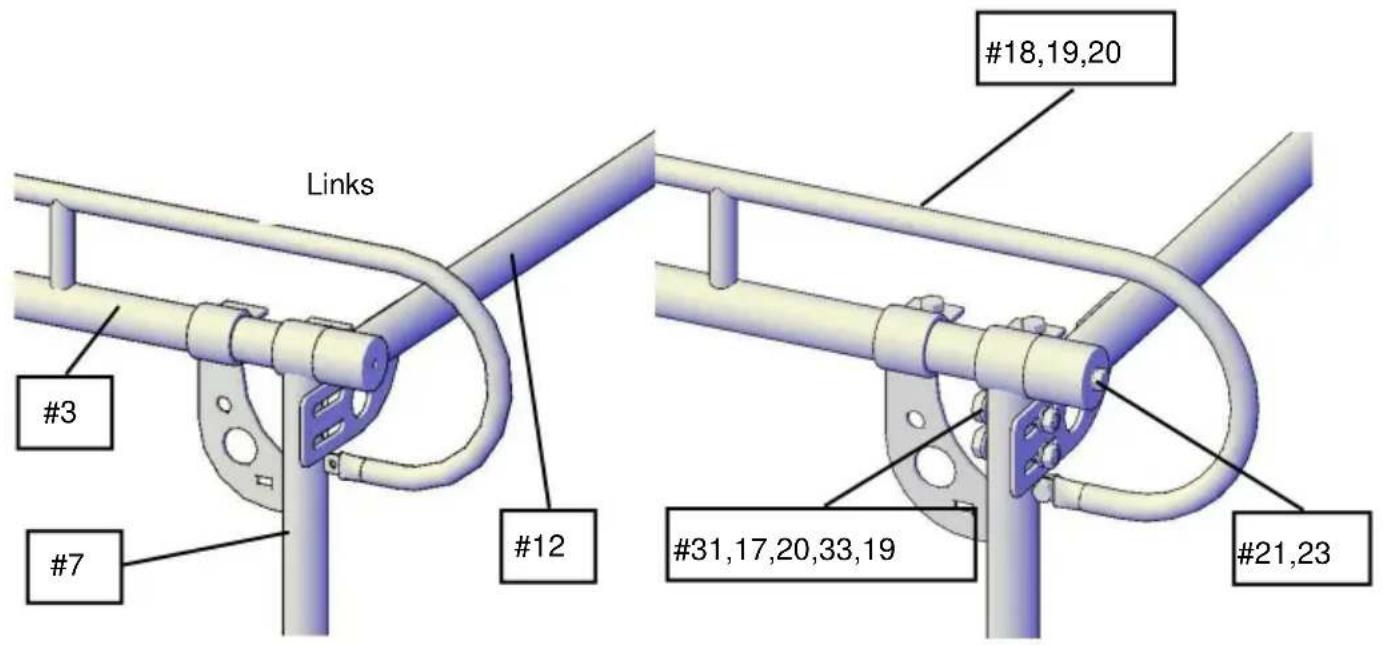

Schuif de linkerachterbeenstandaard (#7) op de zijframes aan de achterkant (#3) en schuif vervolgens de achterste dwarsbalk (#12) over het uiteinde van de achterkantframes. (Figuur 1)

Bevestig met behulp van de 2-M12x70 bouten (#31), platte ring(17)(20), veerring(33) en Moer (19) (zie de accessoireboutset "G") Draai goed vast, maar niet volledig.

Bevestig met behulp van de 2-M12x50 bouten (#18), platte ring (20) en moer (19) (zie de Accessoireset boutenset"B") Draai goed vast, maar niet helemaal.

Bevestig met behulp van de M10x35 bouten (#21) en platte sluitring (23) (zie de accessoireboutset "C") Draai goed vast, maar niet helemaal. (Fig.2)

Herhaal dezelfde stappen voor de rechter achterkant. (Afb.3)

STAP 2: Installeer de achterste montagevoeten

Bevestig de achterste montagevoeten aan de linkerkant (#9) aan de onderkant van de linker achterpoot Stellage.

Gebruik één M18x90 boutset. (Fig.4) Draai goed vast, maar niet helemaal.

Herhaal dezelfde stap voor de rechter achterkant.

(LET OP: De montagevoeten aan de linkervoorzijde en de rechterachterzijde zijn hetzelfde de rechterzijde voor en de linkerzijde achter)

U bent nu beneden met het monteren van het achterste gedeelte (Fig.5)

Rechts #4 Afb.8

STAP 3:

Schuif de voorste zijframes (#2) over de linker voorpootstandaard (#5).

(LET OP: De hoekplaatsteunen op de linker voorpootstandaard zijn naar u toe gericht de achterkant).

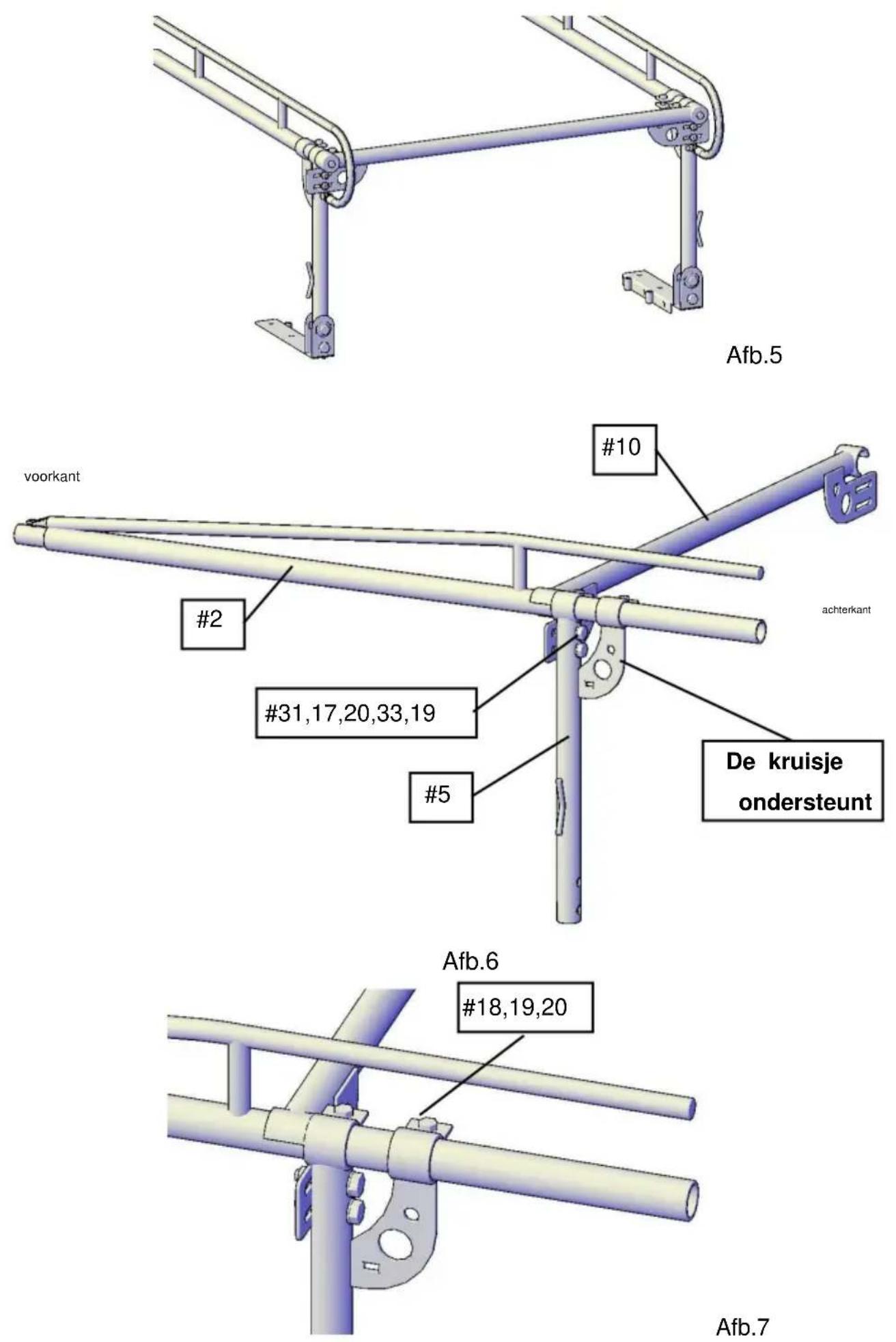

Bevestig met behulp van de 2-M12x70 bouten (#31), platte ring (17) (20), veerring (33)

en moer (19) (zie de accessoireboutset "G") Draai goed vast, maar niet helemaal.

(Afb.6)

Bevestig met behulp van de 2-M12x50 bouten (#18), platte ring (20) en moer (19) (zie de Accessoireset boutenset "B") Draai goed vast, maar niet helemaal. (Afb.7)

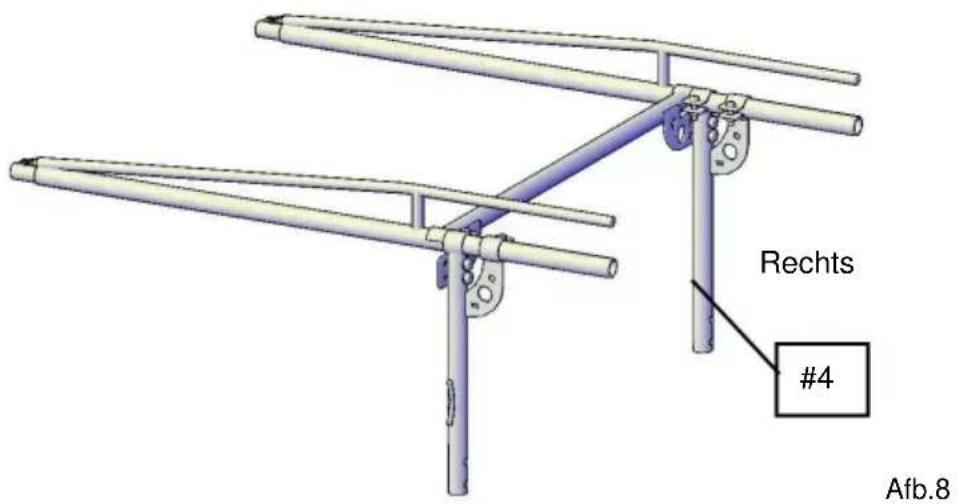

Herhaal dit voor de andere kant met behulp van de rechter voorpootstandaard (#4). (Afb.8)

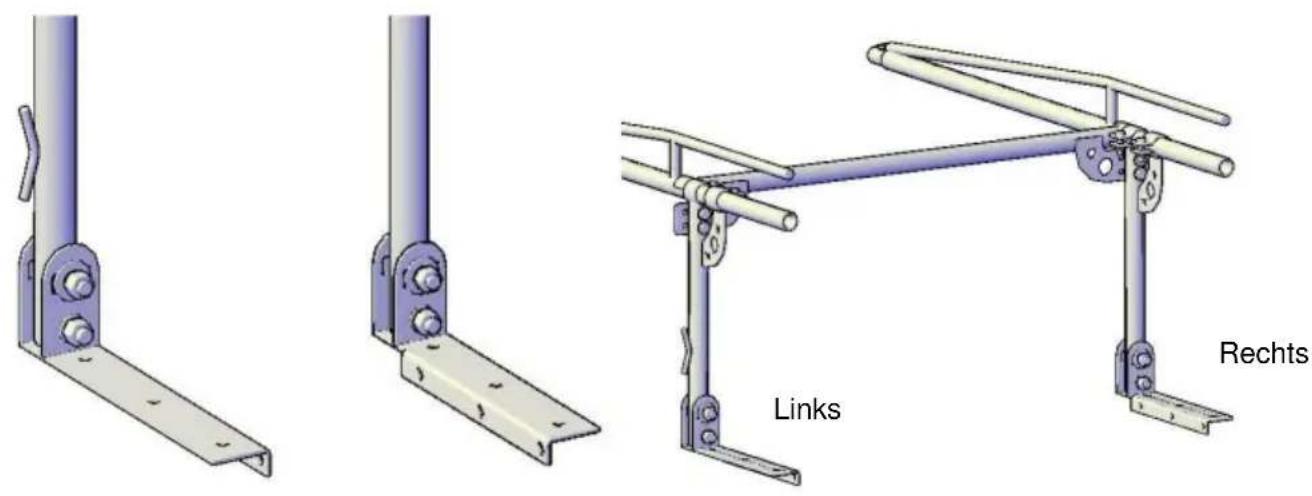

STAP 4: Installeer de voorste montagevoeten

Bevestig de achterste montagevoeten aan de linkerkant (#8) aan de onderkant van de linkervoorpoot Standaard. Met gebruik van één M18x90 boutenset. (Fig.9) Draai goed vast, maar niet helemaal.

Herhaal dezelfde stap voor de rechtervoorkant.

Links Rechts

Afb.9

STAP 5:

Schuif het voorste gedeelte in het achterste gedeelte. (LET OP: Mogelijk heeft u hulp nodig bij deze stap).

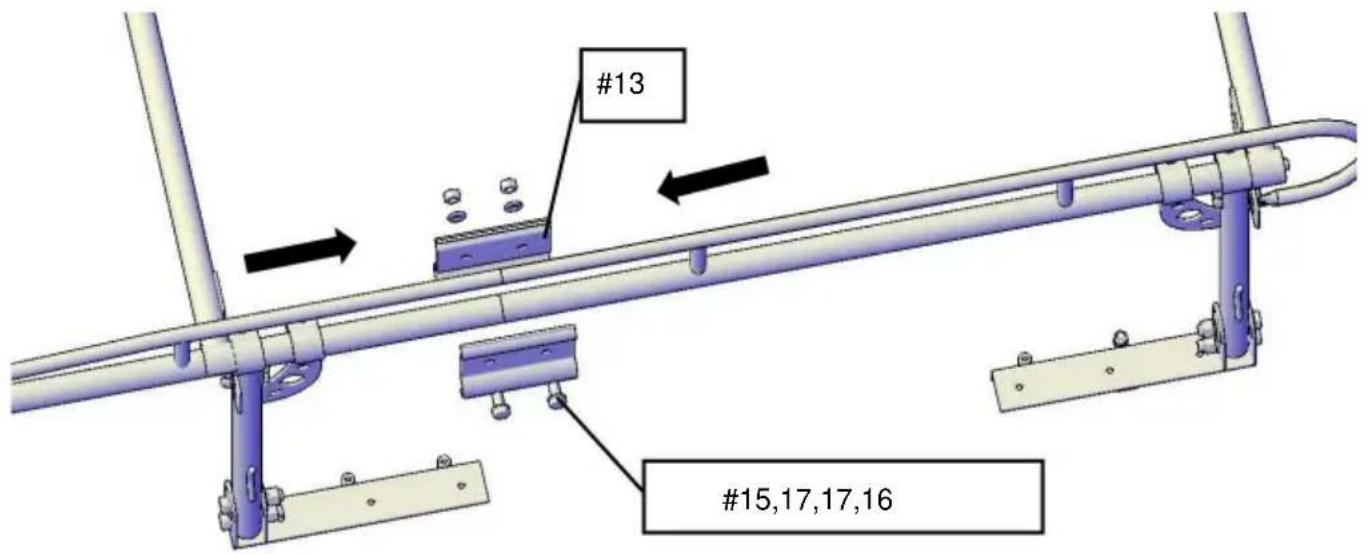

Zet de twee zijframes aan elkaar vast met klemmen (#13) en M16x30 bouten (#15), platte ring (#17) en moer (#16). U kunt ze volledig vastdraaien.

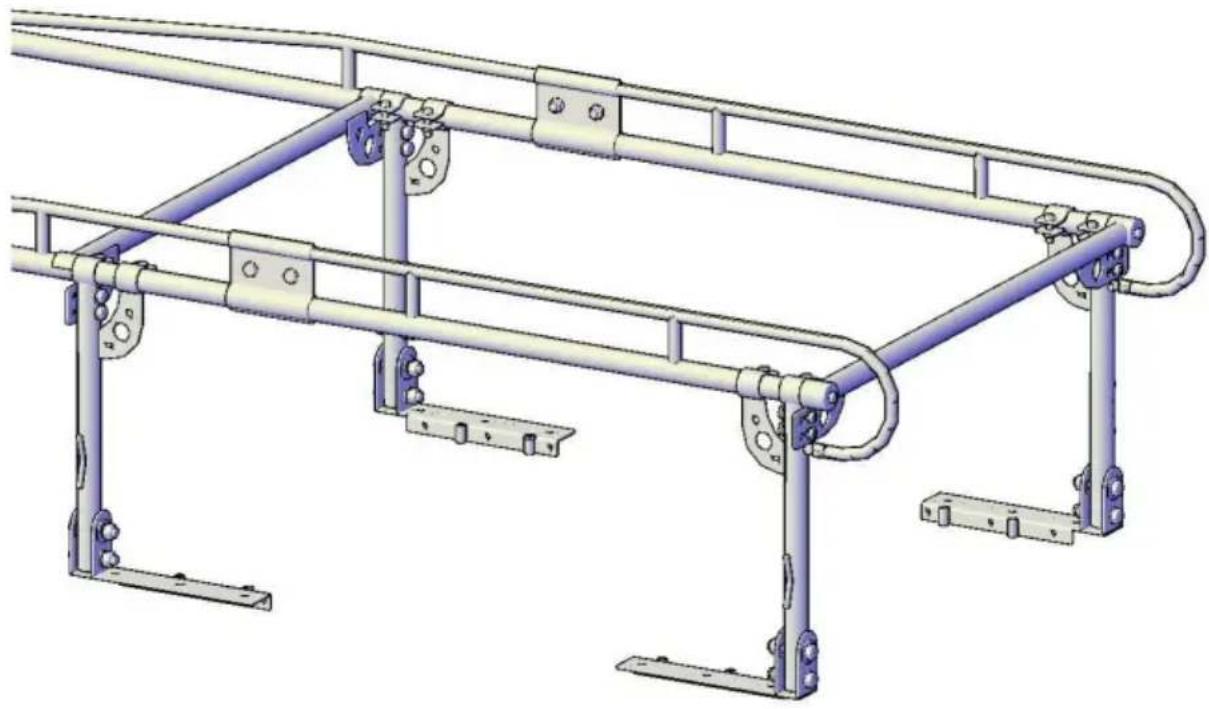

Herhaal stap voor de rechterkant. (Fig 10,11)

#13 #15,17,17,16

Afb.10

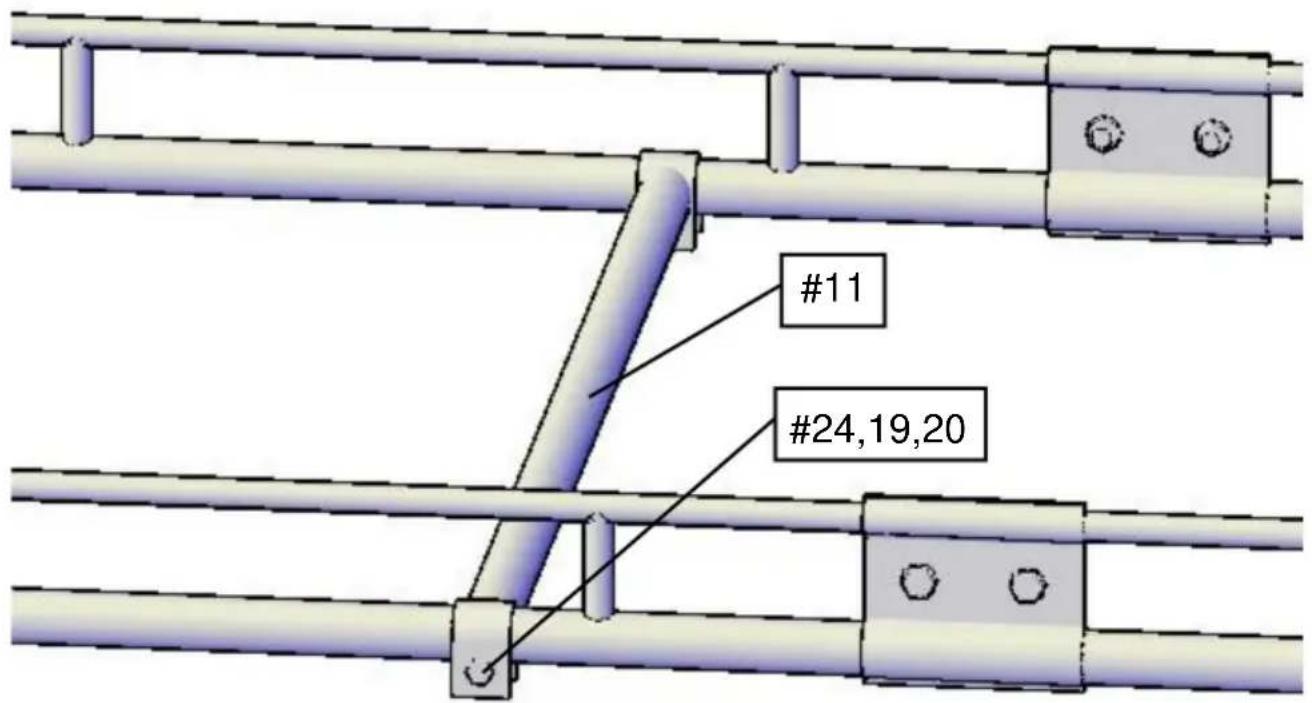

Installeer de middenstang (#11) op het achterframe met behulp van 2-M12x75 boutsets (#24,19,20).

(Fig. 12) Draai goed vast, maar niet helemaal.

Deze balk kan altijd verplaatst worden.

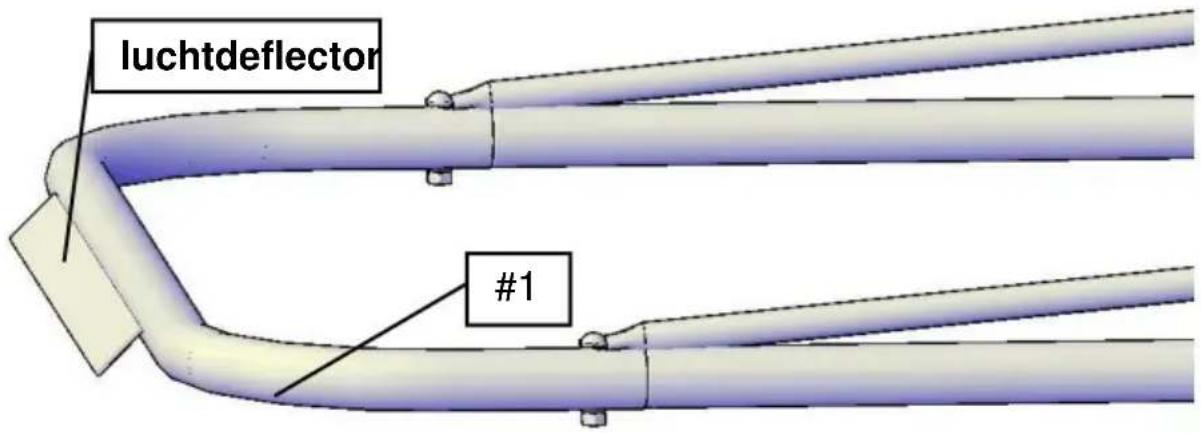

Installeer de cabinestang (#1) aan het voorframe met behulp van M10x70 boutensets (#35,22,37,23). (Afb.13)

luchtdeflector #1

Afb.13

(Zorg ervoor dat de luchtdeflector naar beneden wijst.) U kunt deze volledig vastdraaien momenteel.

STAP 8:

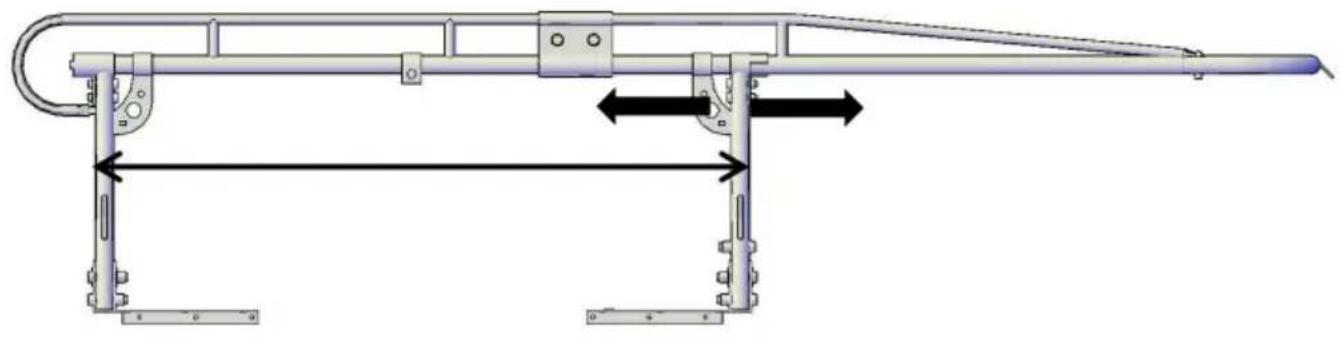

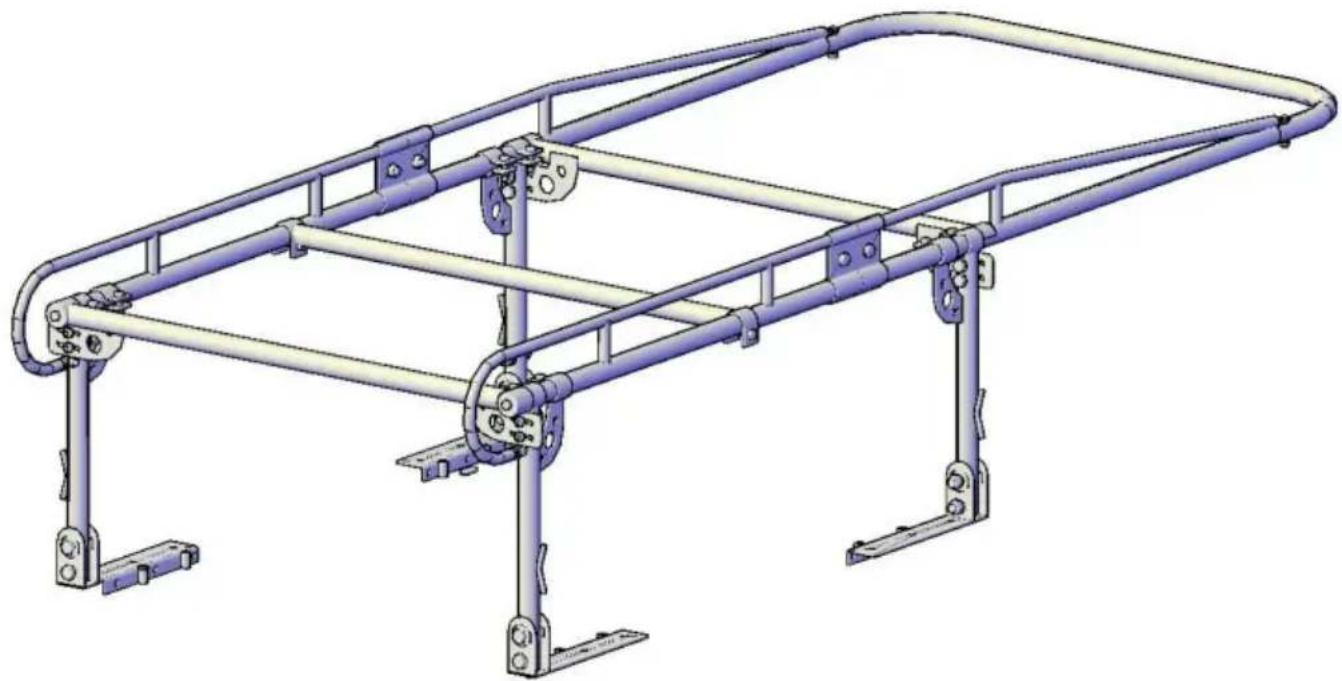

De algemene vergadering is nu voltooid. Het is nu tijd om het rek op maat te maken. (Fig. 14)

Meet de lengte van de bovenrail op uw vrachtwagenlaadvloer met de achterklep gesloten.

Trek 3-1/2" af van deze meting, dit geeft je de geschatte afstand nodig tussen de voor- en achterpootstandaards.

Pas uw voorpootstandaarden aan door ze naar voren of naar achteren te schuiven, zodat ze bij deze passen meting. (Fig. 15) Zodra de positie correct is, draait u de bouten stevig vast, maar niet volledig.

Uw rek is nu klaar om op uw voertuig te worden geïnstalleerd.

Til het rek voorzichtig op de zijbedrails van uw voertuig en lijn de montage uit platen zo dicht mogelijk bij de hoeken van het bedhek. (Afb.16)

De pootstandaards en montagevoeten kunnen worden aangepast terwijl het rek erop rust bedrail van voertuig.

STAP 11:

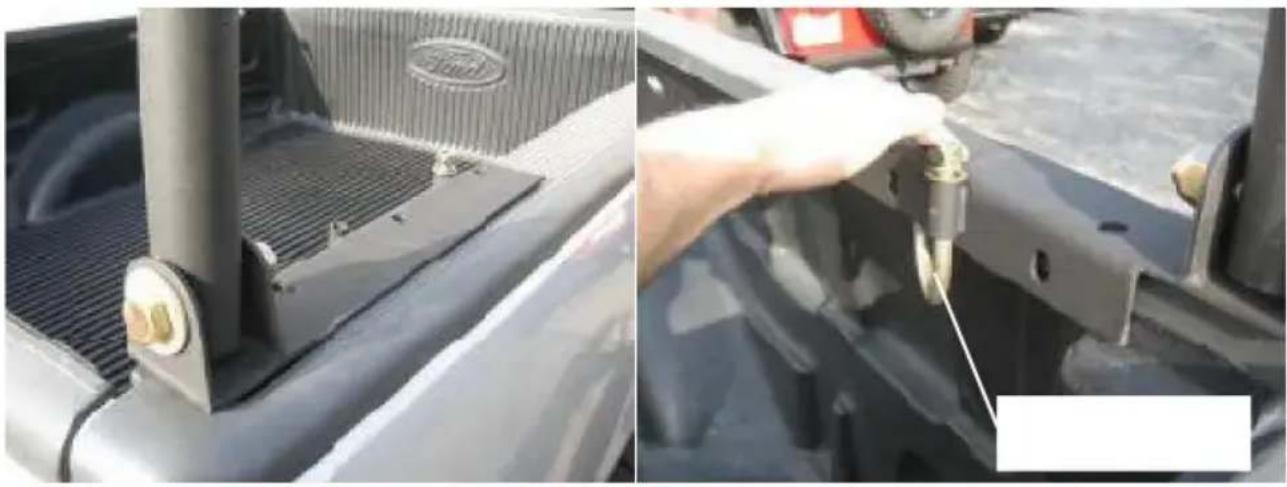

Zodra de gewenste locatie van het rek is bepaald, kunt u de montageplaten op het bedhek bevestigen. Dit kan op twee verschillende manieren worden gedaan, met behulp van (1) “J-haken (#39) of (2) het vastschroeven ervan .

1. Schuif de "J"-haak omhoog door de huls in de montageplaat en zet hem vast sluitring en moer.
   Zorg ervoor dat de plaat aan het uiteinde van de "J"-haak vlak onder het bedhek rust. (Afb.17)
2. Gebruik de montagevoeten als sjabloon om gaten van 17/32 inch door uw bedhek te markeren en te boren. Controleer de onderkant op eventuele obstakels. Meet de totale dikte van de montagevoet en het bedhek, selecteer de M12-bout van de juiste lengte en vergrendel vervolgens de montagevoet en het bedhek.
   Bevestig de montageplaten nu volledig aan het bedhek.

STAP 12:

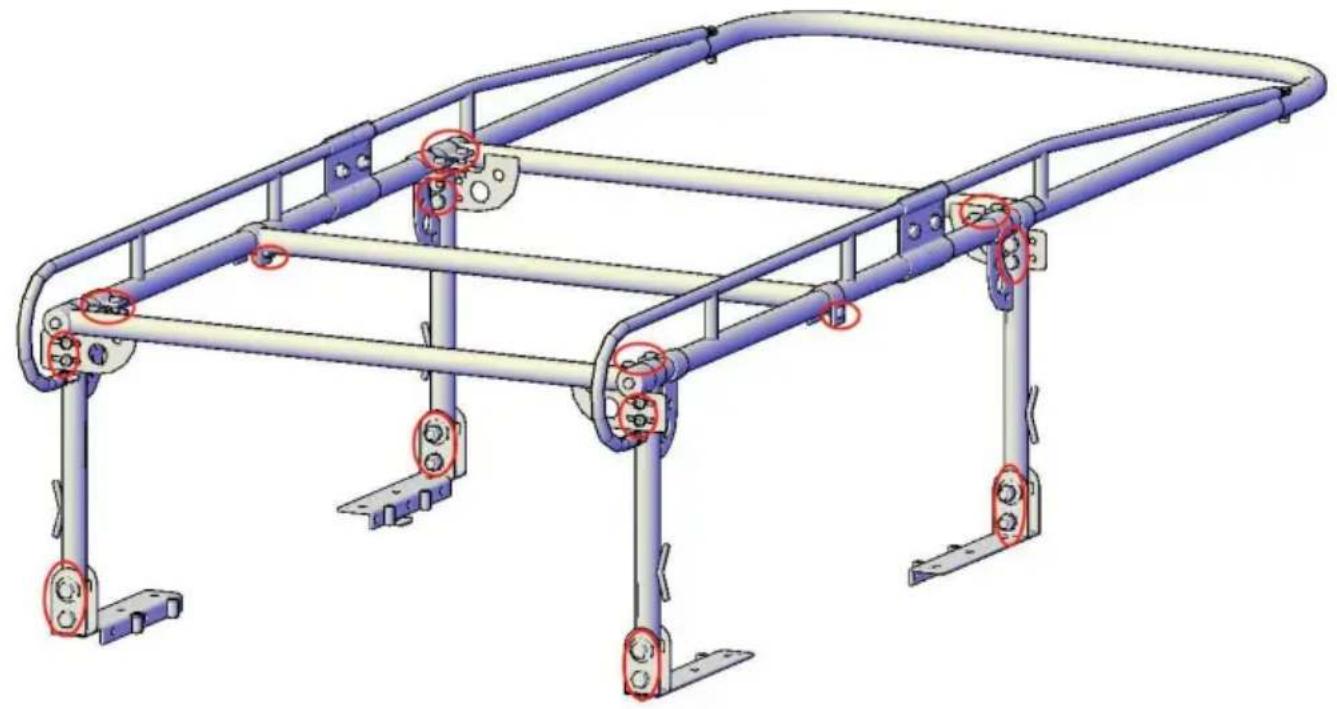

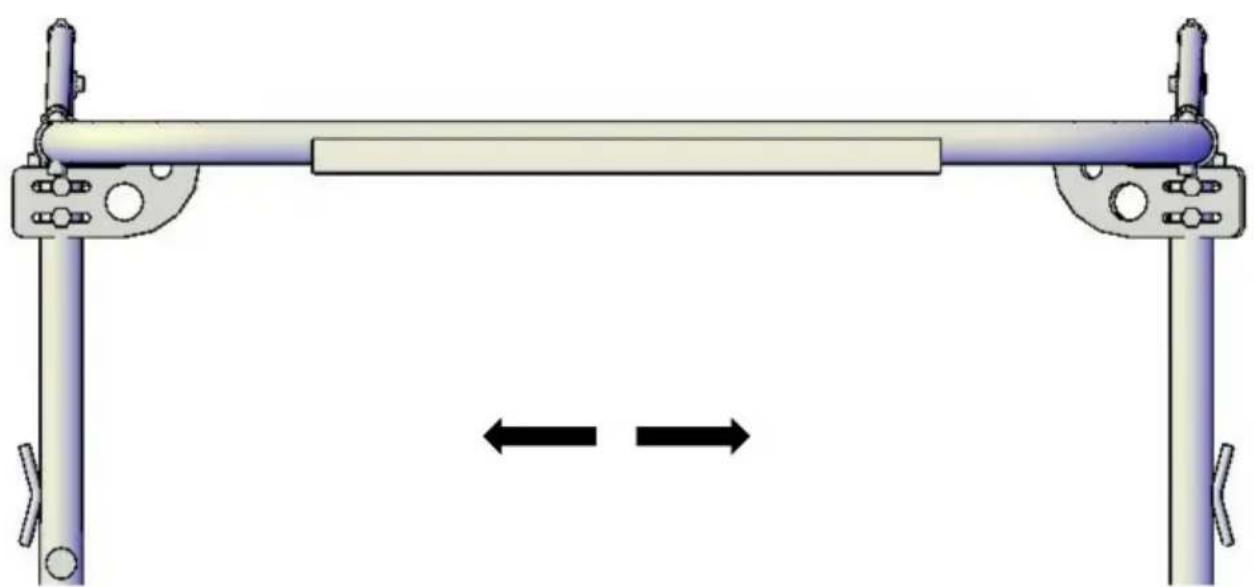

Ga voor het voertuig staan en controleer de horizontale uitlijning van de voorbeugel ten opzichte van de bovenkant van het voertuig. Laat een assistent het rek heen en weer duwen of trekken, zodat de voorste beugel evenwijdig komt met de bovenkant van het voertuig (Fig. 18).

Wanneer u tevreden bent met de uitlijning van het rek, gaat u verder met het stevig vastdraaien van alle vier de bouten waarmee de poten aan de montagevoeten zijn bevestigd. (Fig.16) Ga nu verder met het stevig vastdraaien van de twee M12x50 bouten waarmee de poten aan de zijframes zijn bevestigd. (8 in totaal) (Fig. 2)

CONTROLEER OF ALLE HARDWARE HIERVOLLEDIG STRAK IS TIJD. (Bouten zoals getoond in Fig.20)

OPMERKING: Om hoge voorwerpen te laden, kunt u de achterste dwarsbalk verwijderen door simpelweg de bout te verwijderen. (Fig.19) Zorg ervoor dat u de achterste dwarsbalk opnieuw bevestigt en vastzet na het laden.

DRAAG GEEN LADING ZONDER ACHTERBALK

SCHOONMAAK

Om de afwerking van uw rek er goed uit te laten zien, kunt u het eenvoudigweg wassen met een zachte doek en milde zeep

WAARSCHUWING

Omkantelen en andere soorten voertuigongevallen kunnen ernstig letsel of de dood tot gevolg hebben. uw passagiers en anderen die de weg delen. VEVOR-accessoires zijn decoratief en niet bedoeld om letsel of schade bij een ongeval te verminderen of te voorkomen. Het gewicht en de locatie van VEVOR-accessoires kunnen het rijgedrag, de stabiliteit en de prestaties van uw voertuig beïnvloeden, waardoor een verhoogd risico op een ongeval of kantelen ontstaat. Controleer de staatswetten voordat u een accessoire installeert en zorg ervoor dat het accessoire de verlichting niet verduistert of de juiste werking van de veiligheidsuitrusting van uw voertuig hindert. Raadpleeg uw gebruikershandleiding en de VEVOR-instructies, of aanvullende veiligheidsinformatie.

VEVOR-producten, noch de waarschuwingen die hierin zijn opgenomen, zijn geen vervanging voor veilig rijgedrag. Rijd niet onder invloed, gebruik altijd veiligheidsgordels en rijd niet sneller dan de omstandigheden toelaten.
