BEDIENUNGSANLEITUNG SC1402 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

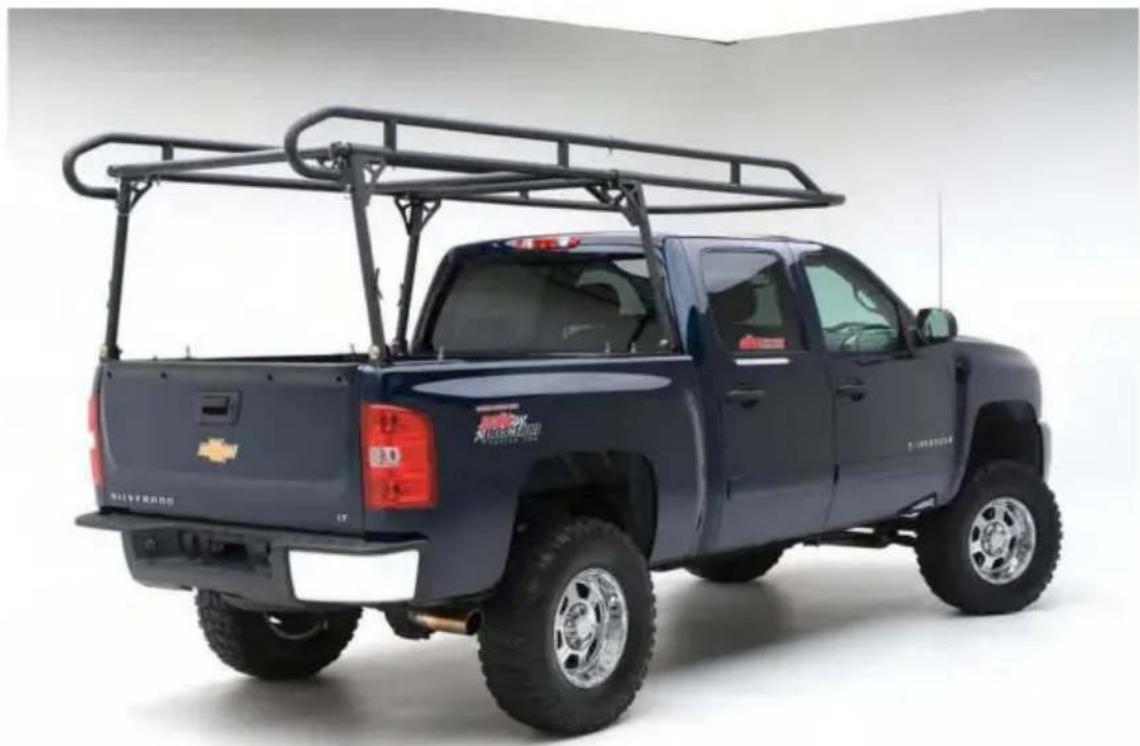

LKW-GEPÄCKTRÄGER ÜBER DER KABINENHÜLLE

MODELL:SC1402

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Alkoven

LKW - GEPÄCKTRÄGER

MODELL: SC1402

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

ÿ Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kinder spielen. ÿ Es

wird dringend empfohlen, eine professionelle Autowerkstatt aufzusuchen für

Ersatzinstallation.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage und Verwendung.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle
   Ersatzteile in einem sauberen Arbeitsbereich. Bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.
8. Überprüfen Sie das Produkt vor dem Gebrauch, um sicherzustellen, dass es richtig zusammengebaut ist und alle Teile in betriebssicherem Zustand und frei von Mängeln sind.
9. Verändern Sie dieses Produkt niemals in irgendeiner Weise.
10. In dieser Anleitung können nicht alle Umstände behandelt werden. Bitte verwenden Sie Verwenden Sie Ihren gesunden Menschenverstand und die allgemeinen Sicherheitsmaßnahmen bei der Verwendung dieses Produkts.

ANLEITUNG AUFBEWAHREN

SICHERHEIT UND GEBRAUCH

ÿ Überschreiten Sie nicht die Tragfähigkeit von 1000 lbs. Andernfalls kann es zu Sach- oder Personenschäden.
ÿ Der LKW-Gepäckträger erhöht das Gewicht Ihres Fahrzeugs und erhöht den Schwerpunkt Schwerkraft bei Belastung. Seien Sie vorsichtig bei scharfen Kurven, um zu verhindern, Produktschäden, Ladungsverlust oder ein Überschlagen des Fahrzeugs.ÿ
Stellen Sie sicher, dass der Fahrerhausbügel nicht mit dem Fahrerhaus des LKWs in Berührung kommt, um Sachbeschädigung.
y Verwenden Sie beim Transport von Ladung auf dem LKW-Gepäckträger ausreichend Zurrgurte (Die Produkt enthält nicht).
ÿ Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern fest angezogen sind und keine Fremdkörper verhindern, dass das Rack richtig sitzt oder funktioniert.
ÿ Kratzer und Dellen sollten auf volle Nutzbarkeit überprüft werden und freiliegende Um Rost vorzubeugen, sollte Metall ausgebessert/lackiert werden.

SPEZIFIKATION

Modell	SC1402
Material	Stahl
Tragfähigkeit	1000 Pfund/454 kg
Einbaubreitenbereich	1100 1600 mm
Einbaulängenbereich	1600-1900 mm
Farbe	Schwarz

PAKETLISTE

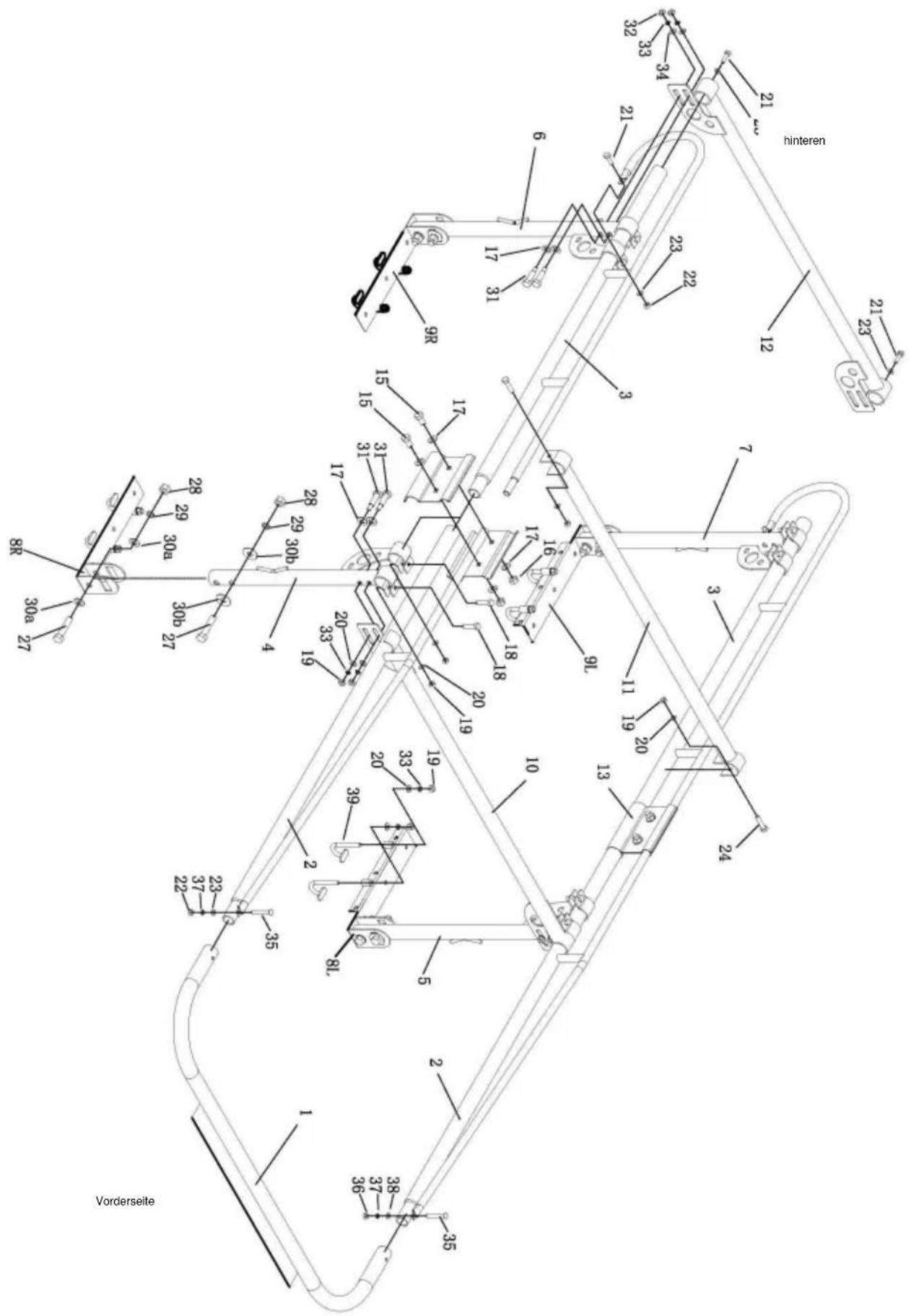

Vorderseite 6 17 31 9R 28 29 30a 30b 27 8R 30a 27 1 2 35 22 37 23 36 37 38 39 2 5 10 11 19 20 13 24 7 3 12 21 22 23 23 21 34 32 33 34 hinteren

Abb.A

Tabelle 1
NEIN.	Name	Menge	No		Name	Menge
1	Cab Bar	1		23	Flache Unterlegscheibe: 10	6
2	Vordere Seitenrahmen	2		24	Schraube: M12*75	2
3	Rückseitenrahmen	2		27	Schraube: M18*90	8
4	vorderes rechtes Bein Ständer	1		28	Mutter: M18	8
5	vorderes linkes Bein Ständer	1		29	Federscheibe: 18	8
6	Ständer, hinteres rechtes Bein (mit verschweißter Spitze)	1		30a	Flache Unterlegscheibe: 18	8
7	Ständer, hinteres linkes Bein (mit verschweißter Spitze)	1		30b	Flache Unterlegscheibe: 18	8
8L,8R	Vordere Montagefüße	2		31	Schraube: M12*70	8
9L,9R	Hintere Montagefüße	2		33	Federscheibe: 12	16
10	Vordere Stange	1		35	Schraube: M10*70	2
11	Mittelleiste	1		37	Federscheibe: 10	2
12	Hintere Querstrebe	1		39	J-Haken (M12)	8
13	Klemmen	4
15	Geschäft: M16*30	4
16	Mutter: M16	4
17	Flache Unterlegscheibe: 16	16
18	Schraube: M12*50	8
19	Mutter: M12	26
20	Flache Unterlegscheibe: 12	26
21	Schraube: M10*30	4
22	Mutter: M10	4

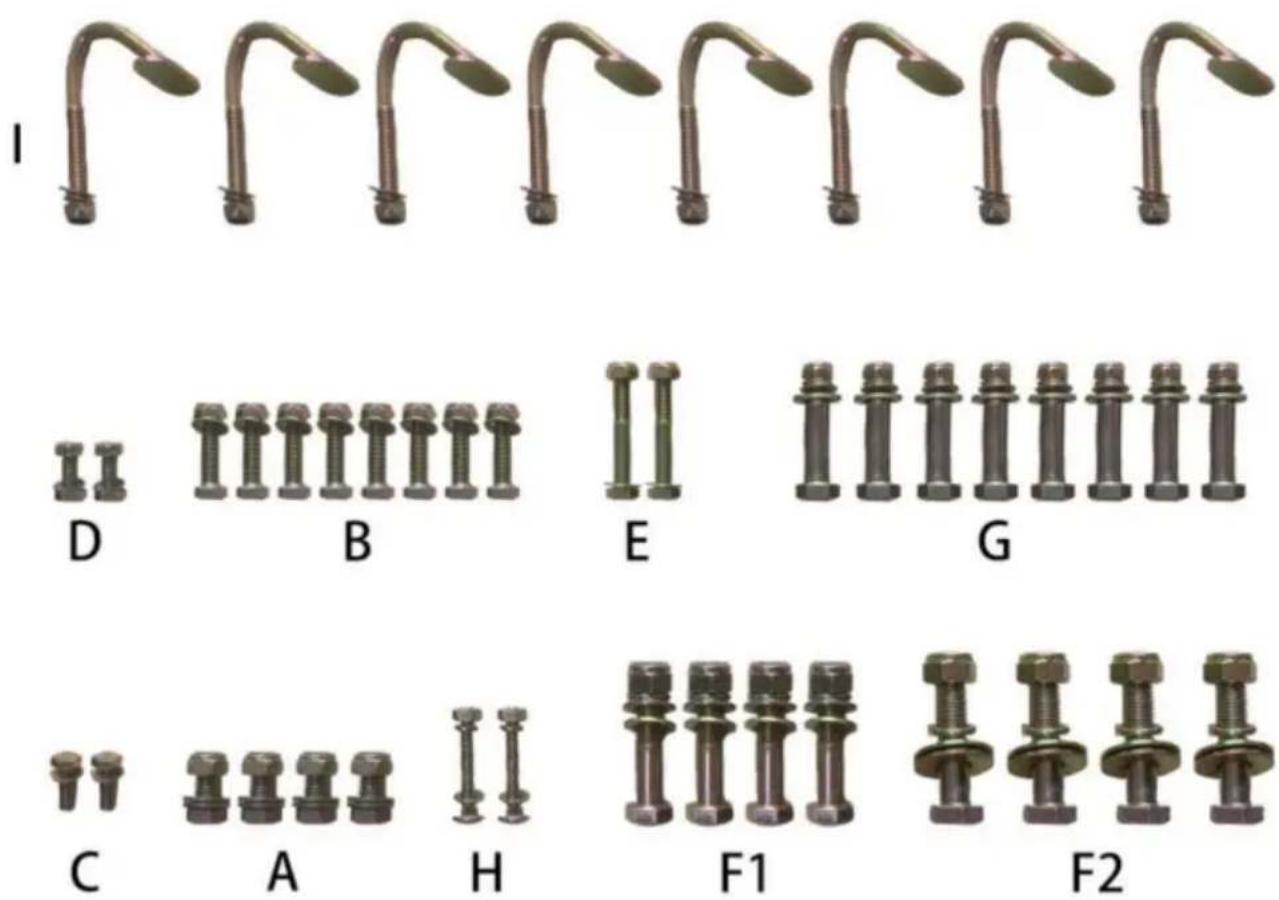

Zubehörschrauben sind als Komponenten für eine einfache Verwendung konfiguriert. Siehe Tabelle 2 und Abb. B.

Tabelle 2
NEIN.	Spezifikation	Menge	Entspricht den Zahlen in Tabelle 1
A	Geschäft: M16*30	4	#15
	Mutter: M16	4	#16
	Flache Unterlegscheibe: y16	8	#17
B	Schraube: M12*50 8		#18
	Mutter: M12	8	#19
	Flache Unterlegscheibe: y12	8	#20
C	Schraube: M10*30	2	#21
	Flache Unterlegscheibe: y10	2	#23
D	Schraube: M10*30	2	#21
	Mutter: M10	2	#22
	Flache Unterlegscheibe: y10	2	#23
UND	Schraube: M12*75	2	#24
	Mutter: M12	2	#19
	Flache Unterlegscheibe: y12	2	#20
F1/F2	Schraube: M18*90	8	#27
	Mutter: M18	8	#28
	Federscheibe: y18	8	#29
	Flache Unterlegscheibe: y18	16	#30a/#30b
G	Schraube: M12*70	8	#31
	Mutter: M12	8	#19
	Federscheibe: y12	8	#33
	Flache Unterlegscheibe: y12	8	#20
	Flache Unterlegscheibe: y16	8	#17
H	Tragbolzen: M10*70	2	#35
	Mutter: M10	2	#22
	Federscheibe: y10	2	#37
	Flache Unterlegscheibe: y10	2	#23
J	„J“-Haken (M12)	8	#39
	Mutter: M12	8	#19
	Federscheibe: y12	8	#33
	Flache Unterlegscheibe: y12	8	#20

Abb.B

MONTIEREN

HINWEIS: Es wird empfohlen, beim Zusammenbau einen Assistenten zu haben und Installation dieses Produkts.

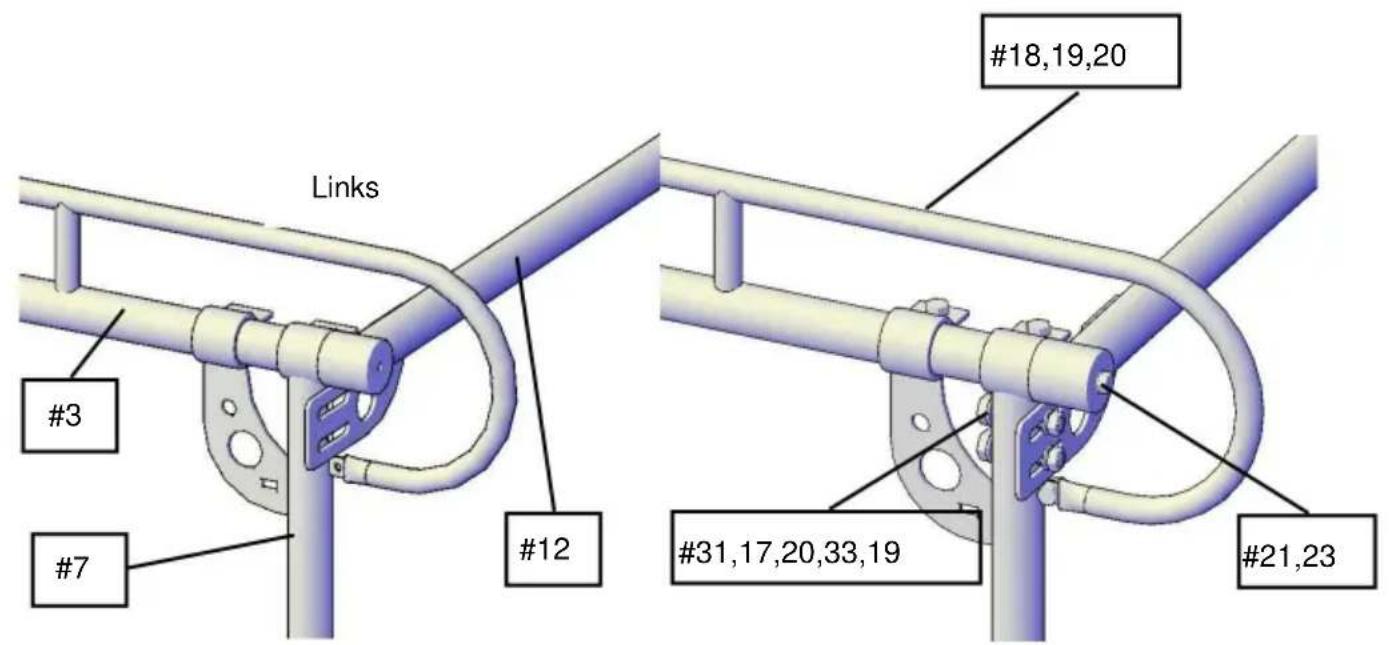

SCHRITT 1:

Schieben Sie den hinteren linken Standfuß (#7) auf den hinteren Seitenrahmen (#3) und schieben Sie dann den hintere Querstange (№ 12) über das Ende des hinteren Seitenrahmens. (Abb. 1)

Befestigen Sie die beiden M12x70-Schrauben (#31), die Unterlegscheibe (17)(20), die Federscheibe (33) und Mutter (19) (siehe Zubehör-Schraubensatz „G“). Fest, aber nicht vollständig anziehen.

Befestigen Sie die beiden M12x50-Schrauben (#18), die Unterlegscheibe (20) und die Mutter (19) (siehe Zubehörschraubensatz „B“) Fest, aber nicht vollständig anziehen.

Befestigen Sie die Schrauben M10x35 (№ 21) und die Unterlegscheibe (23) (siehe Zubehörschraubensatz „C“). Fest, aber nicht vollständig anziehen. (Abb. 2)

Wiederholen Sie die gleichen Schritte für die hintere rechte Seite. (Abb. 3)

SCHRITT 2: Hintere Montagefüße montieren

Befestigen Sie die linken hinteren Montagefüße (#9) an der Unterseite des hinteren linken Beins Stand.

Verwenden Sie einen M18x90-Schraubensatz. (Abb. 4) Fest, aber nicht vollständig anziehen.

Wiederholen Sie den gleichen Schritt für die hintere rechte Seite.

(HINWEIS: Die Montagefüße vorne links und hinten rechts sind identisch, ebenso die rechte Seite vorne und die linke Seite hinten)

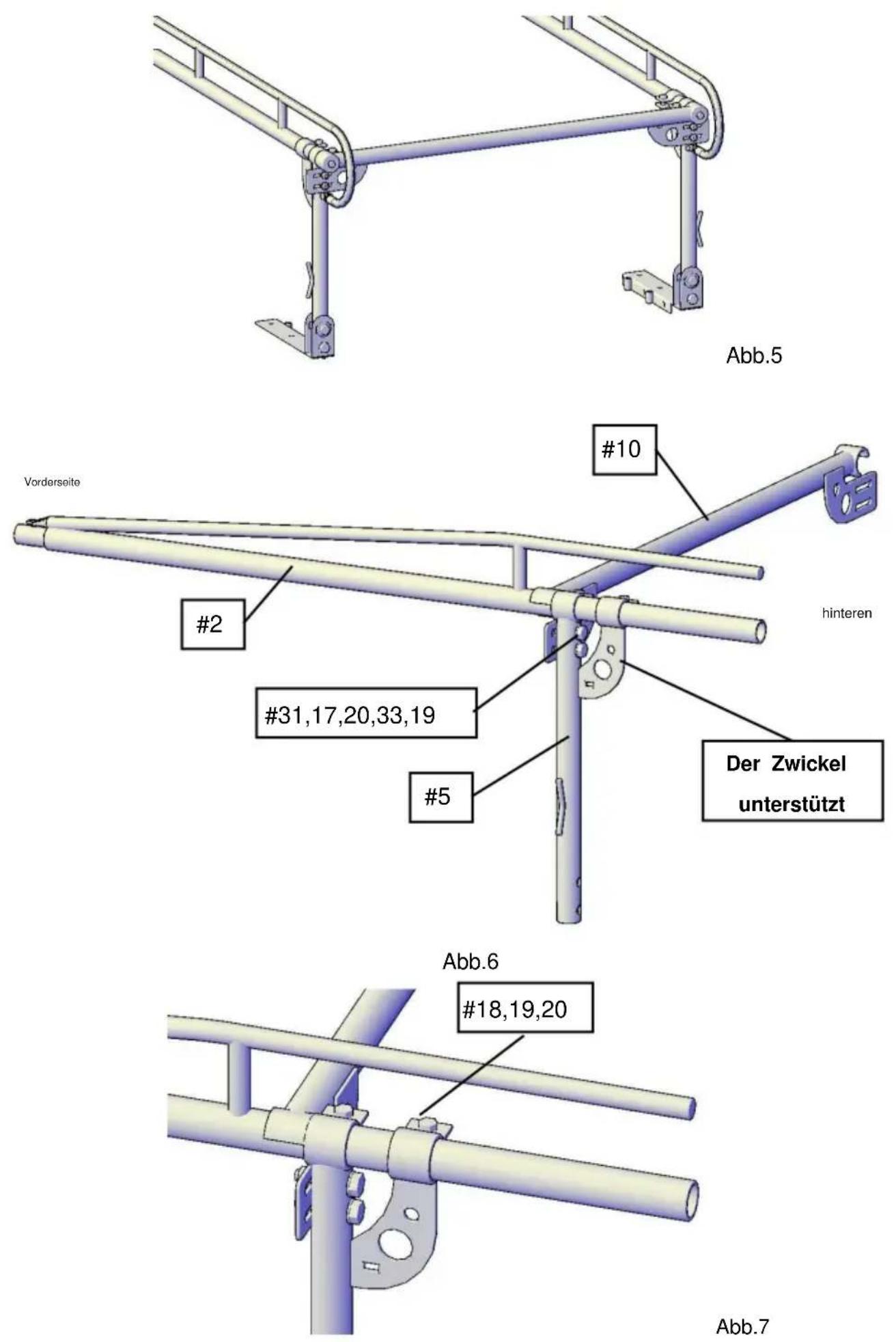

Sie sind nun dabei, den hinteren Teil zusammenzubauen (Abb. 5).

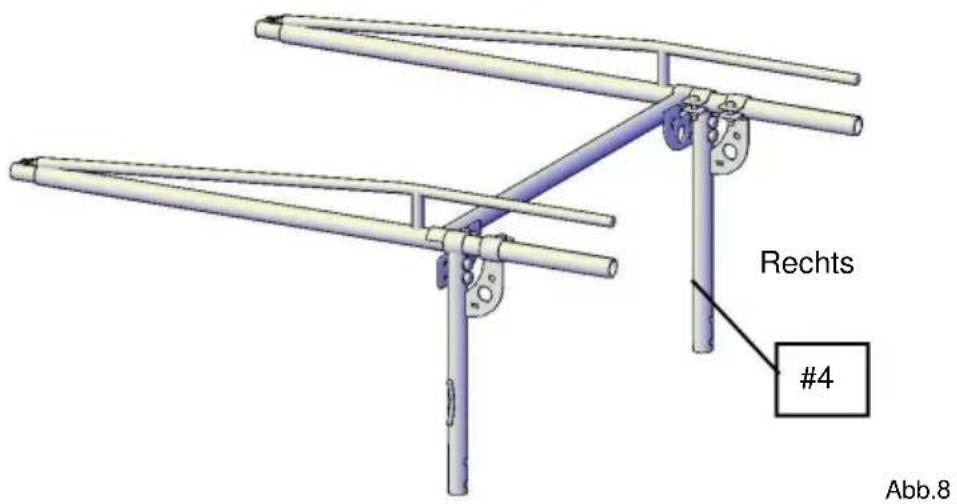

Rechts #4 Abb.8

SCHRITT 3:

Schieben Sie die vorderen Seitenrahmen (№ 2) über das vordere linke Ständerbein (№ 5).

(HINWEIS: Die Stützen am vorderen linken Standbein zeigen nach es gibt).

Befestigen Sie die beiden M12x70-Schrauben (#31), die Unterlegscheibe (17) (20) und die Federscheibe (33). und Mutter (19) (siehe Zubehör-Schraubensatz „G“). Fest, aber nicht vollständig anziehen. (Abb.6)

Befestigen Sie die beiden M12x50-Schrauben (#18), die Unterlegscheibe (20) und die Mutter (19) (siehe Zubehörschraubensatz „B“) Fest, aber nicht vollständig anziehen. (Abb. 7)

Wiederholen Sie dies auf der anderen Seite, indem Sie den vorderen rechten Standfuß verwenden (№ 4). (Abb. 8)

SCHRITT 4: Vordere Montagefüße montieren

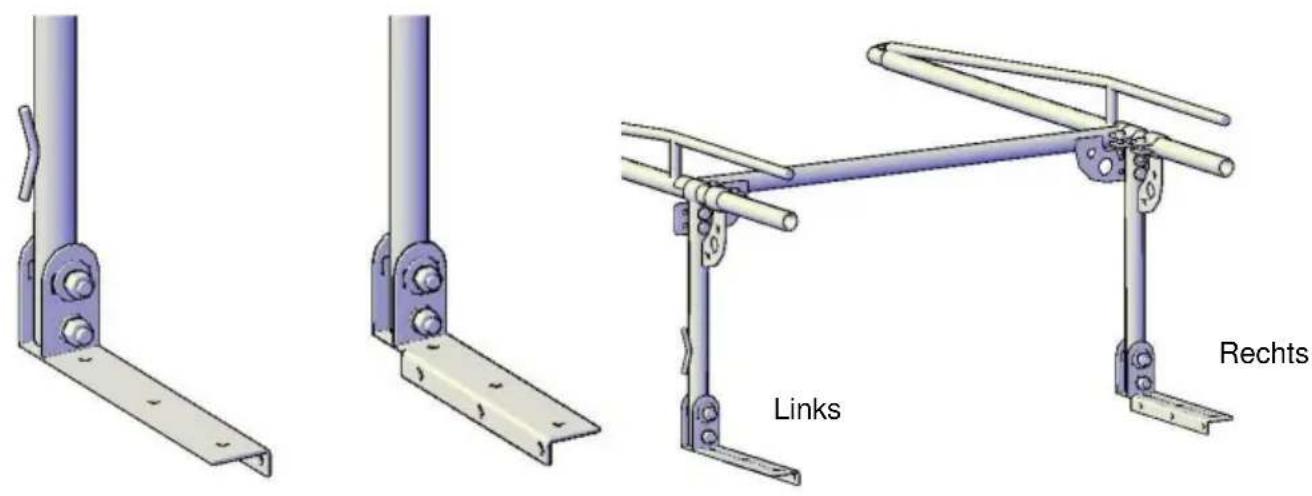

Befestigen Sie die linken hinteren Montagefüße (#8) an der Unterseite des vorderen linken Beins Ständer. Verwenden Sie einen M18x90-Schraubensatz. (Abb. 9) Fest, aber nicht vollständig anziehen. Wiederholen Sie den gleichen Schritt für die vordere rechte Seite.

Links Rechts

Abb.9

SCHRITT 5:

Schieben Sie den vorderen Abschnitt in den hinteren Abschnitt. (HINWEIS: Bei diesem Schritt benötigen Sie möglicherweise Hilfe.)

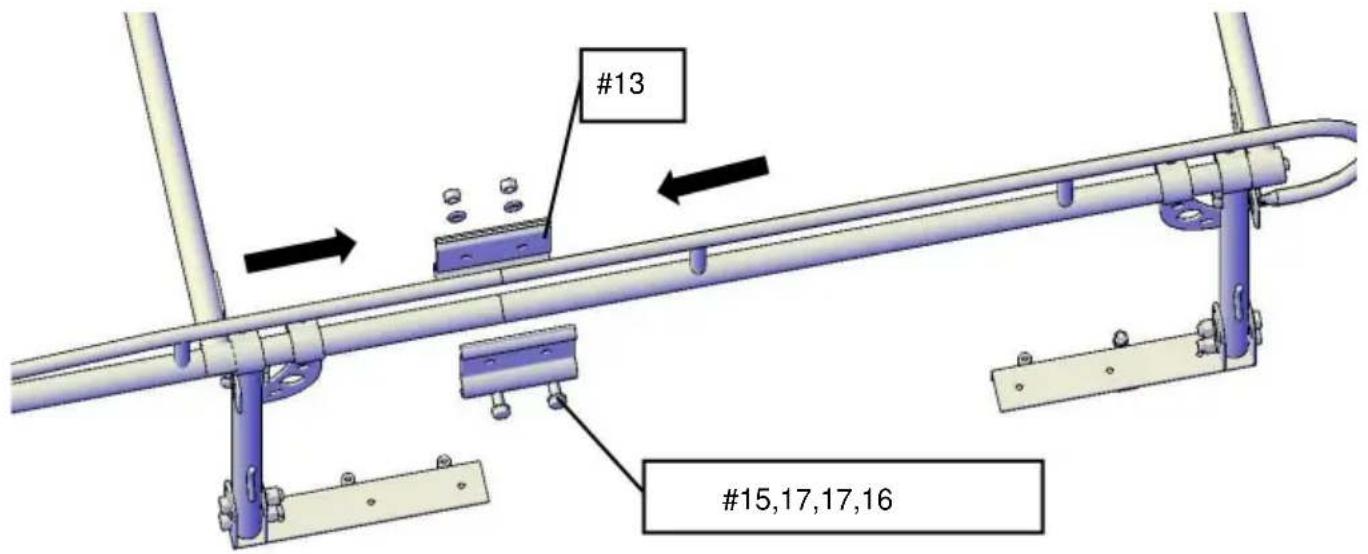

Befestigen Sie die beiden Seitenrahmen mit Klammern (№ 13) und M16x30-Schrauben (№ 15), Unterlegscheibe (№ 17) und Mutter (№

16) aneinander. Sie können sie vollständig festziehen.

Wiederholen Sie den Schritt für die rechte Seite. (Abb. 10, 11)

#13 #15,17,17,16

Abb.10

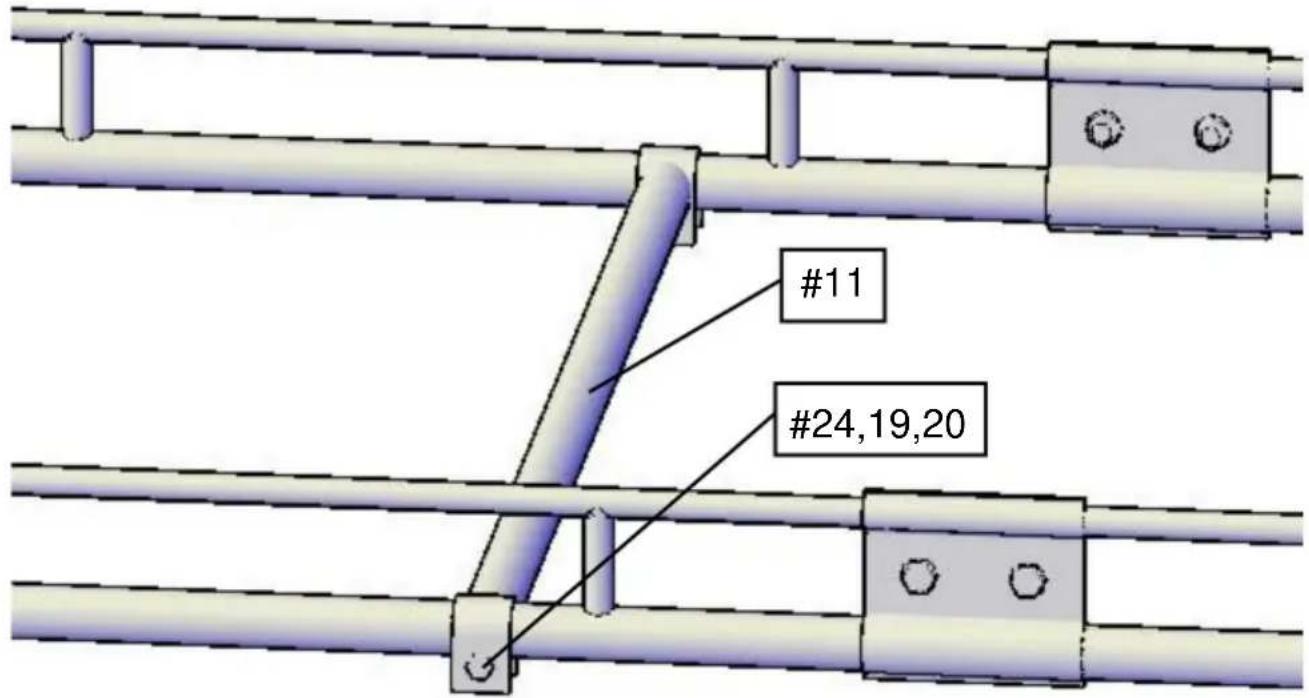

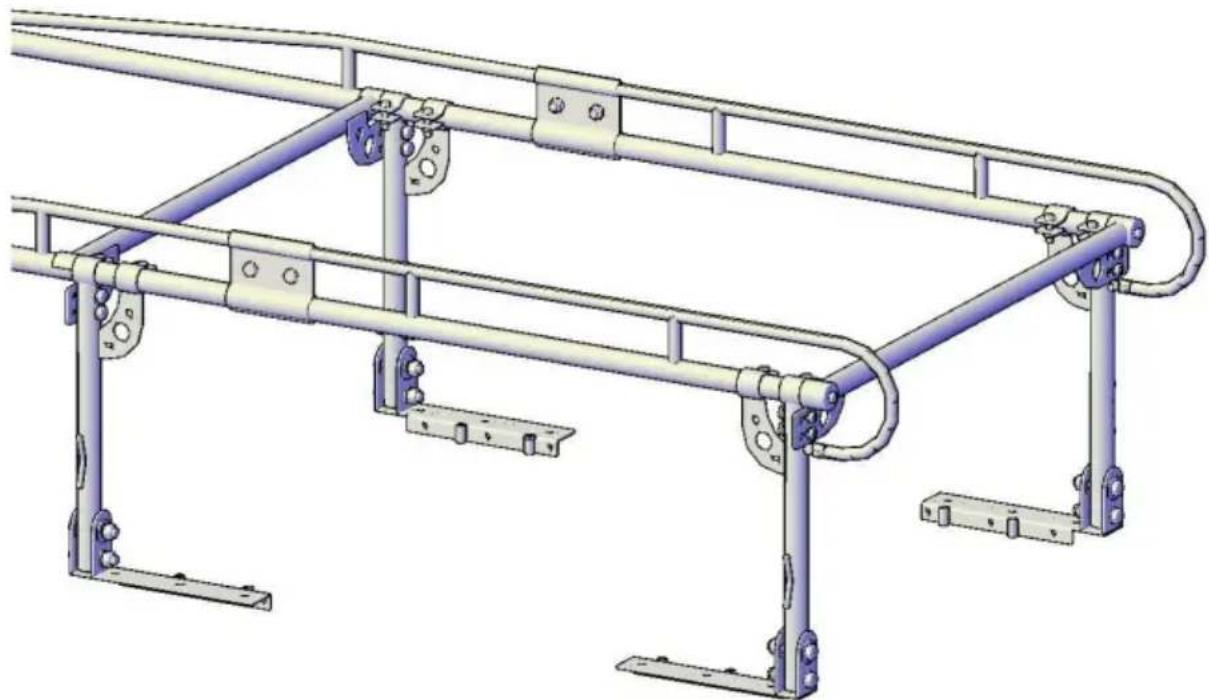

Installieren Sie die Mittelstange (№ 11) mit 2 M12x75-Schraubensätzen (№ 24, 19, 20) am hinteren Rahmen.

(Abb. 12) Fest, aber nicht vollständig anziehen.

Diese Leiste lässt sich jederzeit verschieben.

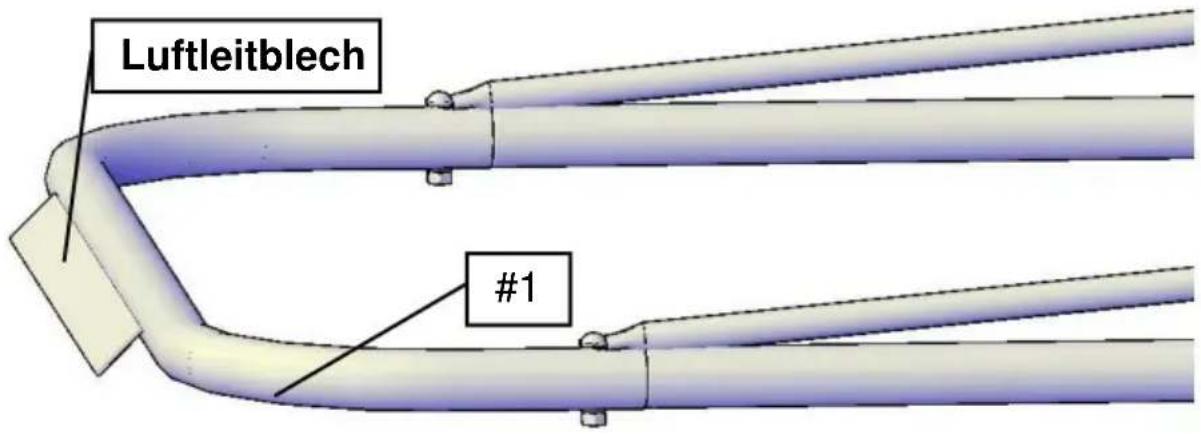

Montieren Sie die Kabinenstange (№ 1) mit M10x70-Schraubensätzen (№ 35, 22, 37, 23) am Vorderrahmen. (Abb.13)

Luftleitblech #1

Abb.13

( Stellen Sie sicher, dass der Luftabweiser nach unten zeigt.) Sie können ihn vollständig festziehen zu diesem Zeitpunkt.

SCHRITT 8:

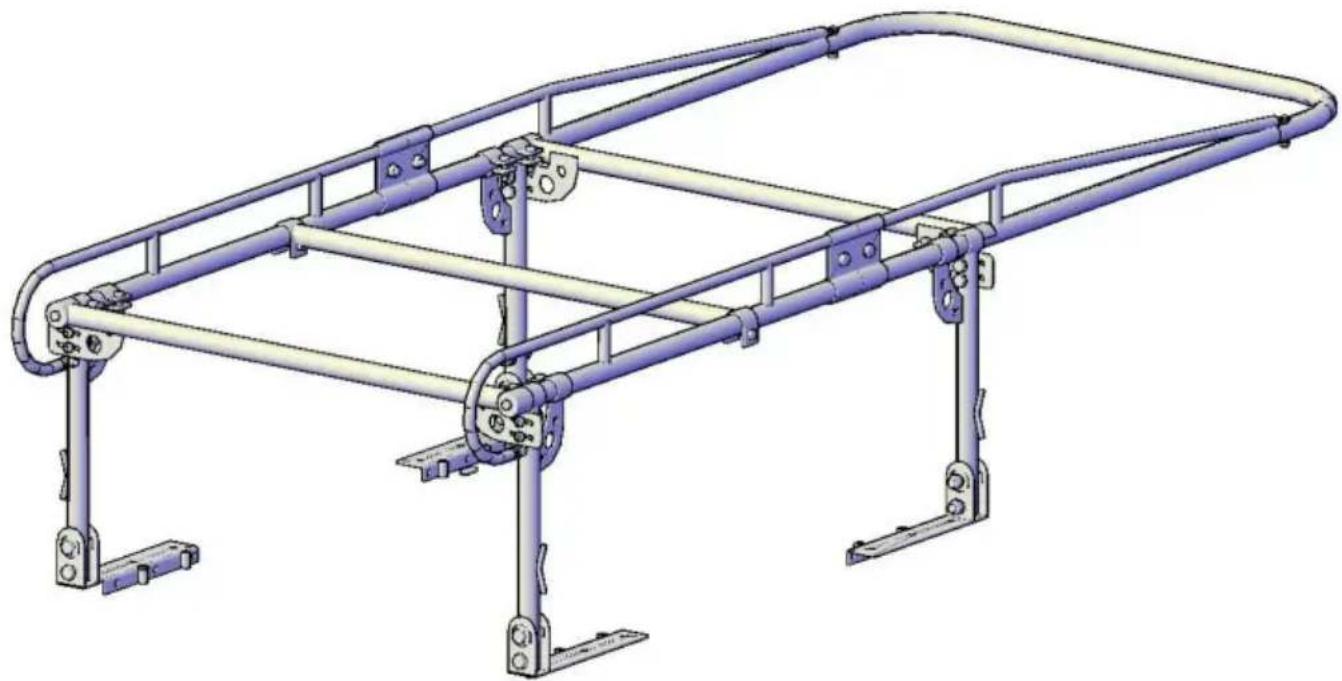

Die allgemeine Montage ist nun abgeschlossen. Jetzt ist es an der Zeit, das Rack zu dimensionieren. (Abb. 14)

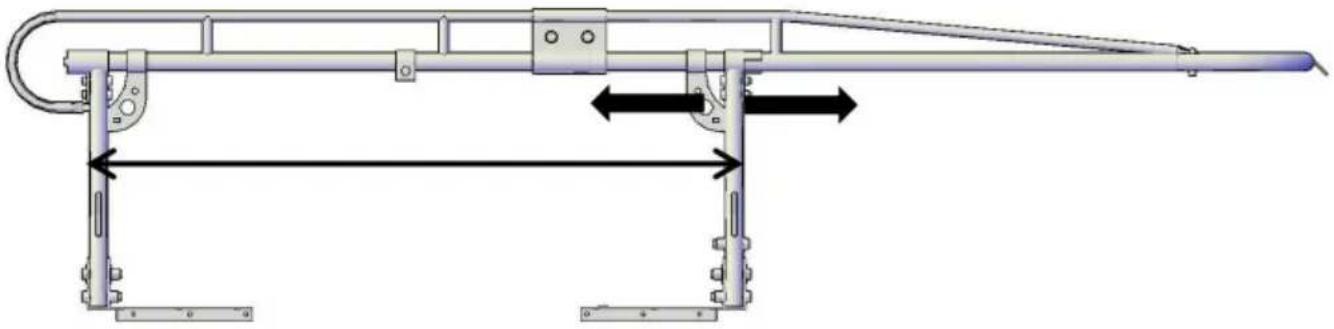

Messen Sie die Länge der oberen Schiene auf Ihrer Ladefläche bei geschlossener Heckklappe.

Ziehen Sie von diesem Maß 3-1/2" ab. So erhalten Sie den ungefähren Abstand zwischen den vorderen und hinteren Standbeinen erforderlich.

Passen Sie Ihre vorderen Standbeine an, indem Sie sie nach vorne oder hinten schieben, um sie anzupassen (Abb. 15) Sobald die Position richtig ist, ziehen Sie die Schrauben fest an, aber nicht vollständig.

Ihr Gepäckträger ist jetzt zur Montage an Ihrem Fahrzeug bereit.

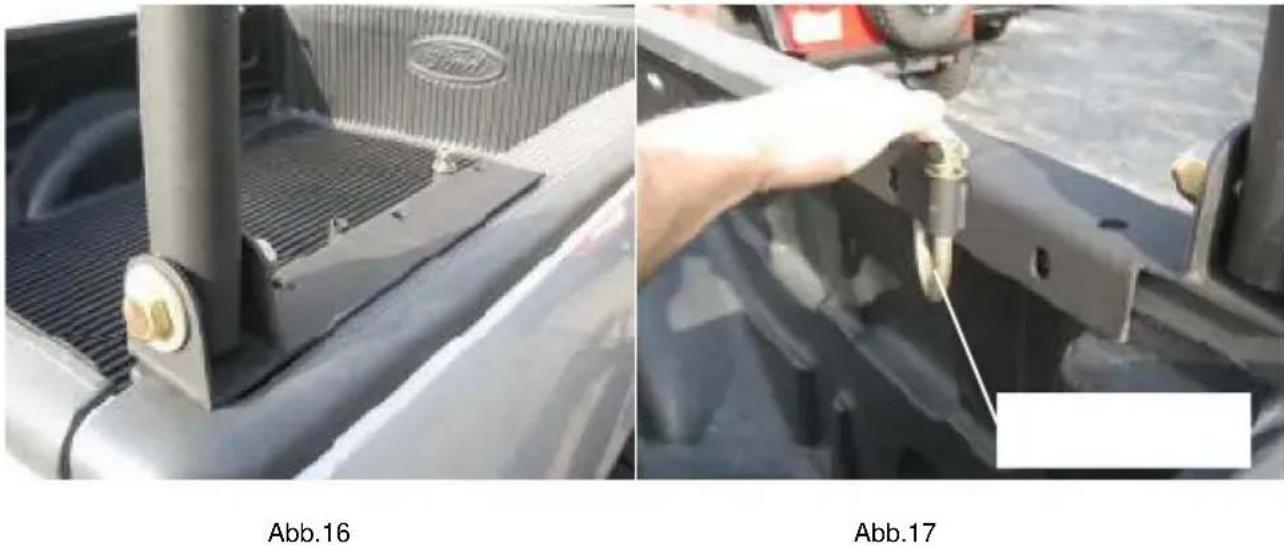

Heben Sie den Gepäckträger vorsichtig auf die Seitenschienen Ihres Fahrzeugs und richten Sie die Halterung aus Platten möglichst nah an den Ecken des Bettgitters. (Abb. 16)

Die Standfüße und Montagefüße können eingestellt werden, während das Rack auf dem Bettgitter für Fahrzeuge.

SCHRITT

11: Sobald der gewünschte Standort des Gestells festgelegt ist, können Sie die Montageplatten am Bettgitter befestigen. Dies kann auf zwei Arten erfolgen: mit (1) J-Haken (№ 39) oder (2) durch Festschrauben.

1. Den J-Haken durch die Hülse in der Montageplatte schieben und mit

Unterlegscheibe und Mutter.

Stellen Sie sicher, dass die Platte am Ende des J-Hakens bündig unter dem Bettgitter aufliegt. (Abb. 17)

1. Verwenden Sie die Montagefüße als Vorlage, um 17/32-Zoll-Löcher durch Ihr Bettgitter zu markieren und zu bohren. Überprüfen Sie die Unterseite auf etwaige Hindernisse. Messen Sie die

Gesamtdicke des Montagefußes und des Bettgitters, wählen Sie die M12-Schraube der entsprechenden Länge und verriegeln Sie dann den Montagefuß und das Bettgitter.

Befestigen Sie die Montageplatten jetzt vollständig am Bettgitter.

SCHRITT 12:

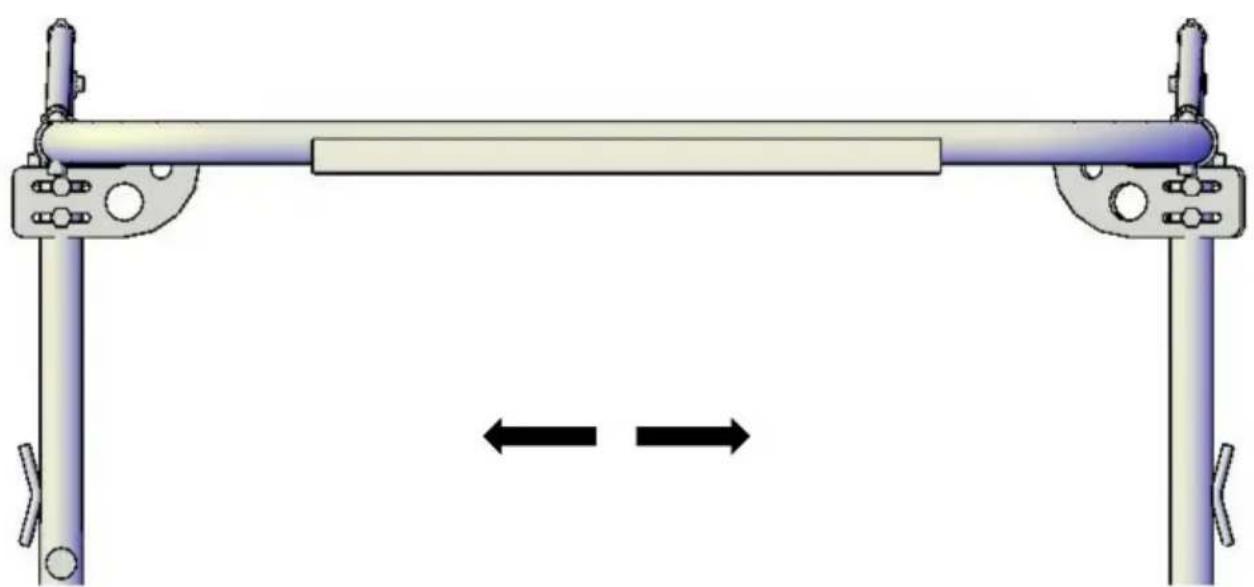

Stellen Sie sich vor das Fahrzeug, um die horizontale Ausrichtung des vorderen Rahmens im Verhältnis zur Fahrzeugdecke zu prüfen. Lassen Sie einen Assistenten den Gepäckträger von einer Seite zur anderen schieben oder ziehen, damit der vordere Rahmen parallel zur Fahrzeugdecke ausgerichtet ist (Abb. 18).

13: Wenn Sie mit der Ausrichtung des Racks zufrieden sind, ziehen Sie alle vier Schrauben fest, mit denen die Beine an den Montagefüßen befestigt sind. (Abb. 16) Ziehen Sie nun die beiden M12x50-Schrauben fest, mit denen die Beine an den Seitenrahmen befestigt sind. (8 insge (Abb.2)

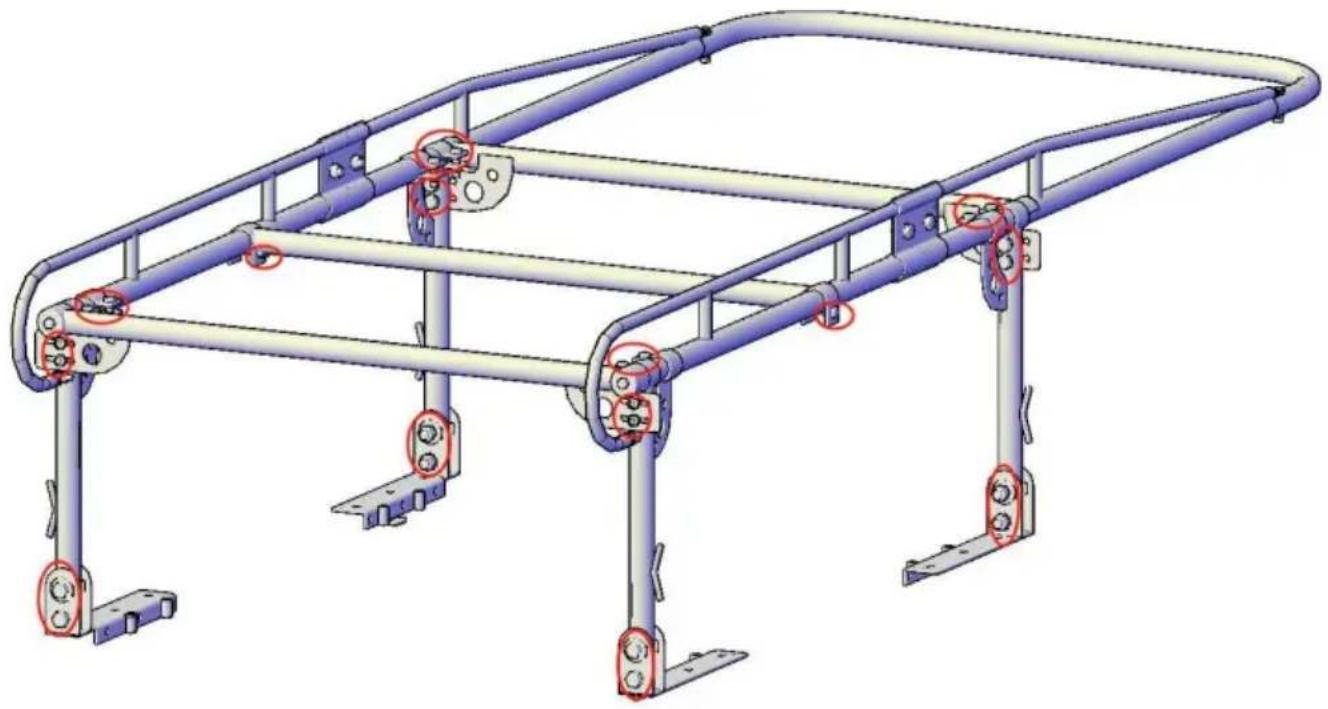

ÜBERPRÜFEN SIE, OB DIE HARDWARE ZU DIESEM

ZEIT. (Schrauben wie in Abb. 20 gezeigt)

HINWEIS: Zum Laden hoher Gegenstände können Sie die hintere Querstange durch einfaches Entfernen der Schraube entfernen. (Abb. 19) Denken Sie daran, die hintere Querstange nach dem Laden wieder anzubringen und festzuziehen.

KEINE LADUNG OHNE HINTERE LEISTE TRANSPORTIEREN

REINIGUNG

Damit die Oberfläche Ihres Racks gut aussieht, können Sie es einfach mit einem weichen Lappen und milder Seife waschen

WARNUNG

Überschläge und andere Arten von Fahrzeugunfällen können zu schweren Verletzungen oder zum Tod bei Ihnen, Ihren Mitfahrern und anderen Verkehrsteilnehmern führen. VEVOR-Zubehör ist dekorativ und nicht dazu gedacht, Verletzungen oder Schäden im Falle eines Unfalls zu reduzieren oder zu vermeiden. Das Gewicht und die Position von VEVOR-Zubehör können das Fahrverhalten, die Stabilität und die Leistung Ihres Fahrzeugs beeinträchtigen und so ein erhöhtes Unfall- oder Überschlagsrisiko verursachen. Prüfen Sie vor der Installation von Zubehör die Gesetze Ihres Staates und stellen Sie sicher, dass das Zubehör keine Lichter verdeckt oder die ordnungsgemäße Funktion der Sicherheitsausrüstung Ihres Fahrzeugs beeinträchtigt. Lesen Sie in Ihrem Benutzerhandbuch und den VEVOR-Anweisungen oder zusätzlichen Sicherheitsinformationen nach. Weder VEVOR-Produkte noch die darin enthaltenen Warnungen sind ein Ersatz für sicheres Fahren. Fahren Sie nicht unter Alkoholeinfluss, legen Sie immer den Sicherheitsgurt an und fahren Sie nicht schneller, als es die Bedingungen erlauben.
