VIKTIGA SÄKERHETSÄTGÄRDER

WARNING: Läs och förstå hela denna bruksanvisning innan du använder den eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

ÿ Undvik att barn använder produkten. Och den här produkten är inte en leksak. Inte tillåta barn att leka. ä

Det rekommenderas starkt att gå till en professionell bilverkstad för ersättningsinstallation.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering och användning.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktens kapacitet gäller endast för korrekt och färdigmonterad produkt.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera allt delar i ett rent arbetsområde. Förvara små reservdelar utom räckhåll för barn.
8. Inspektera produkten före användning för att säkerställa att den är korrekt monterad och alla delar är i säkert fungerande skick och fria från defekter.
9. Modifiera aldrig denna produkt på något sätt.
10. Alla omständigheter kan inte tas upp i dessa instruktioner. Snälla använd sunt förnuft och tillämpa allmänna säkerhetsåtgärder när du använder denna produkt.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH ANVÄNDNING

ÿ Överskrid inte bärkraften på 1000 lbs. Att göra det kan resultera i egendomsskada eller personskada.

ÿ Lastbilsstället lägger mer vikt på ditt fordon och höjer mitten av tyngdkraften när den är lastad. Var försiktig när du gör skarpa svängar för att förhindra produktskada, lastförlust eller att fordonet välter. ÿ Se till att hyttbågen inte

kommer i kontakt med lastbilshytten för att förhindra fastighetsskador.

ÿ Använd tillräckligt med spännband när du transporterar last på lastbilsstället (The produkten inte innehåller).

ÿ Se till att alla muttrar och bultar är åtdragna regelbundet och inga främmande föremål hindrar ställningen från att sitta eller fungerar korrekt.

ÿ Repor och bucklor bör inspekteras för att säkerställa full användbarhet och exponeras metall bör bättras/målas för att förhindra rost.

SPECIFICATION

Modell	SC1402
Material	Stål
Max belastning	1000 lbs/454 kg
Installationsbreddsområde	1100–1600 mm
Installationslängdsområde	1600-1900mm
Färg	Svart

PAKETLISTA

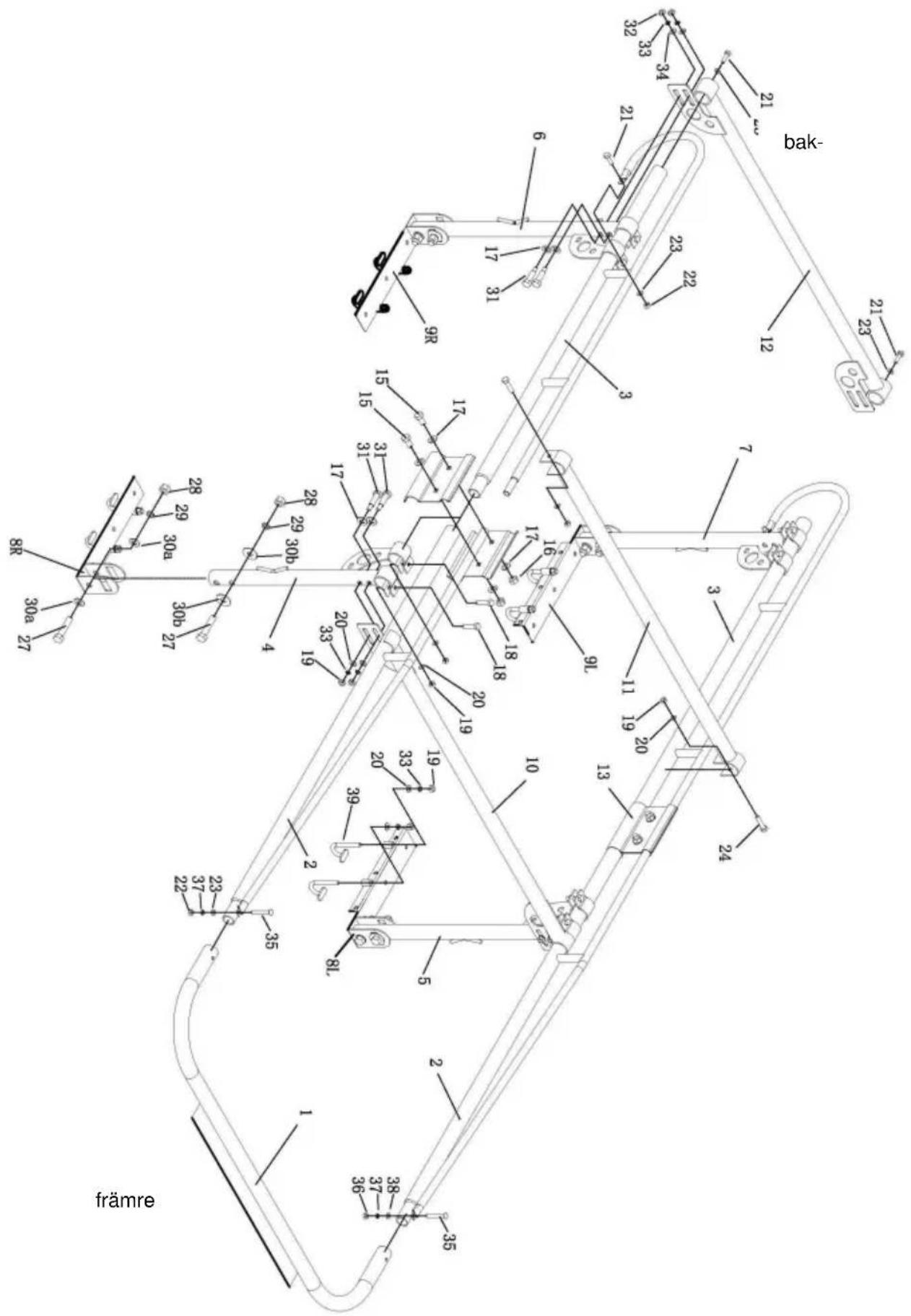

bak- främre

Fig.A

bord 1
Nej.	namn	ANTAL	No		namn	ANTAL
1	Cab Bar	1		23	Platt bricka:ÿ10	6
2	Framsida ramar	2		24	Bult: M12*75	2
3	Baksida ramar	2		27	Bult: M18*90	8
4	främre höger ben Stå	1		28	Mutter: M18	8
5	främre vänstra ben Stå	1		29	Fjäderbricka:ÿ18	8
6	Bakre höger ben Stå (med svetsad spets)	1		30a	Platt bricka:ÿ18	8
7	Bakre vänstra ben Stå (med svetsad spets)	1		30b	Platt bricka:ÿ18	8
8L,8R främre monteringsfötter		2		31	Bult: M12*70	8
9L,9R bakre monteringsfötter		2		33	Fjäderbricka:ÿ12	16
10	Front Bar	1		35	Bult: M10*70	2
11	Center Bar	1		37	Fjäderbricka:ÿ10	2
12	Bakre tvärstång	1		39	J-krok (M12)	8
13	Klämmor	4
15	Butik: M16*30	4
16	Mutter: M16	4
17	Platt bricka:ÿ16	16
18	Bult:M12*50	8
19	Mutter: M12	26
20	Platt bricka:ÿ12	26
21	Bult: M10*30	4
22	Mutter: M10	4

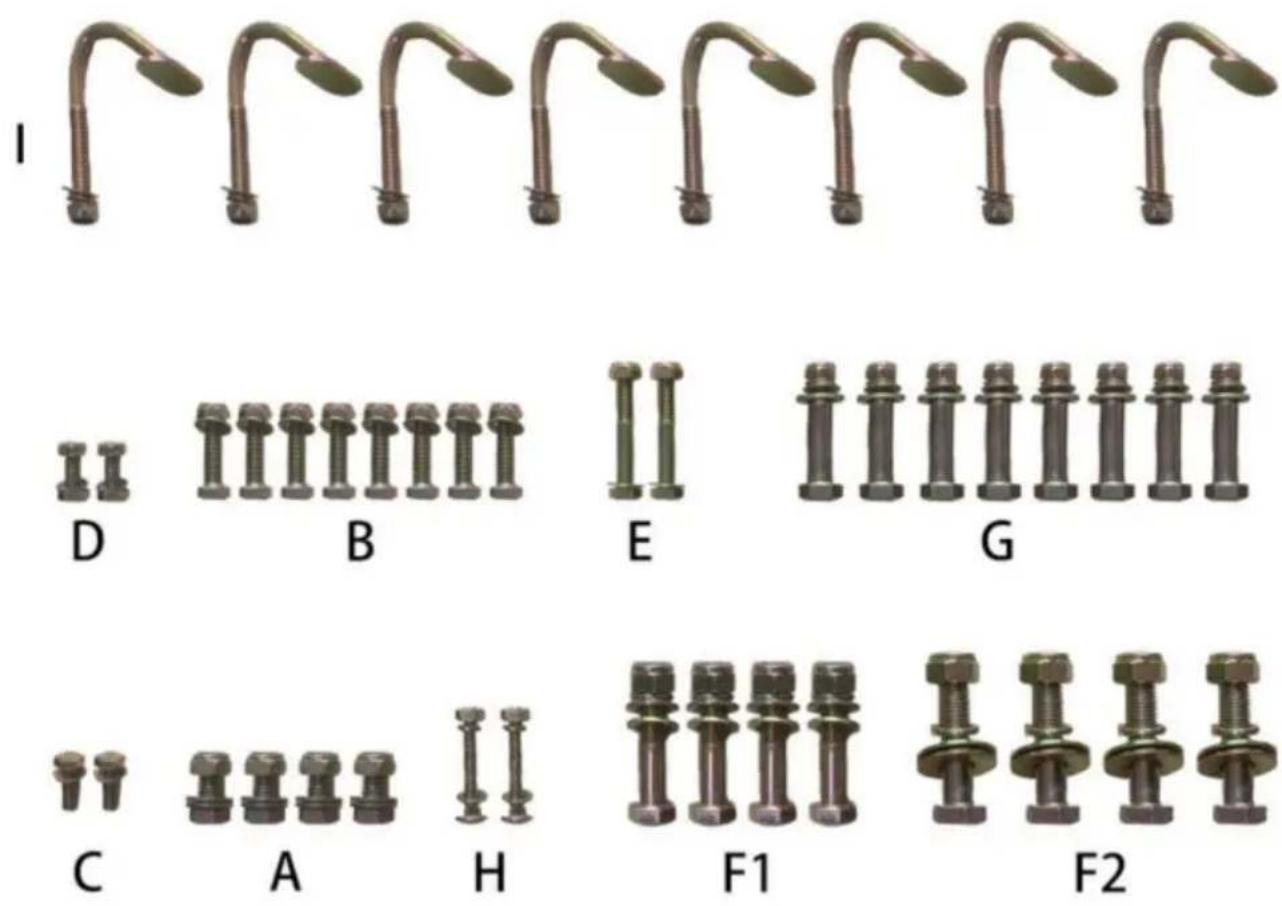

Tillbehörsbultar är konfigurerade som komponenter för enkel användning. Se Tabell 2 och Fig.B

Tabell 2
Nej.	Specifikation	ANTAL	Motsvarar siffrorna i Tabell 1
A	Butik: M16*30	4	#15
	Mutter: M16	4	#16
	Platt bricka:ÿ16	8	#17
B	Bult:M12*50	8	#18
	Mutter: M12	8	#19
	Platt bricka:ÿ12	8	#20
C	Bult: M10*30	2	#21
	Platt bricka:ÿ10	2	#23
D	Bult: M10*30	2	#21
	Mutter: M10	2	#22
	Platt bricka:ÿ10	2	#23
och	Bult: M12*75	2	#24
	Mutter: M12	2	#19
	Platt bricka:ÿ12	2	#20
F1/F2	Bult: M18*90	8	#27
	Mutter: M18	8	#28
	Fjäderbricka:ÿ18	8	#29
	Platt bricka:ÿ18	16	#30a/#30b
G	Bult: M12*70	8	#31
	Mutter: M12	8	#19
	Fjäderbricka:ÿ12	8	#33
	Platt bricka:ÿ12	8	#20
	Platt bricka:ÿ16	8	#17
H	Bärbult: M10*70	2	#35
	Mutter: M10	2	#22
	Fjäderbricka:ÿ10	2	#37
	Platt bricka:ÿ10	2	#23
J	"J" krok (M12)	8	#39
	Mutter: M12	8	#19
	Fjäderbricka:ÿ12	8	#33
	Platt bricka:ÿ12	8	#20

Fig.B

MONTERA

OBS: Det rekommenderas att ha en assistent vid montering och installera denna produkt.

STEG 1:

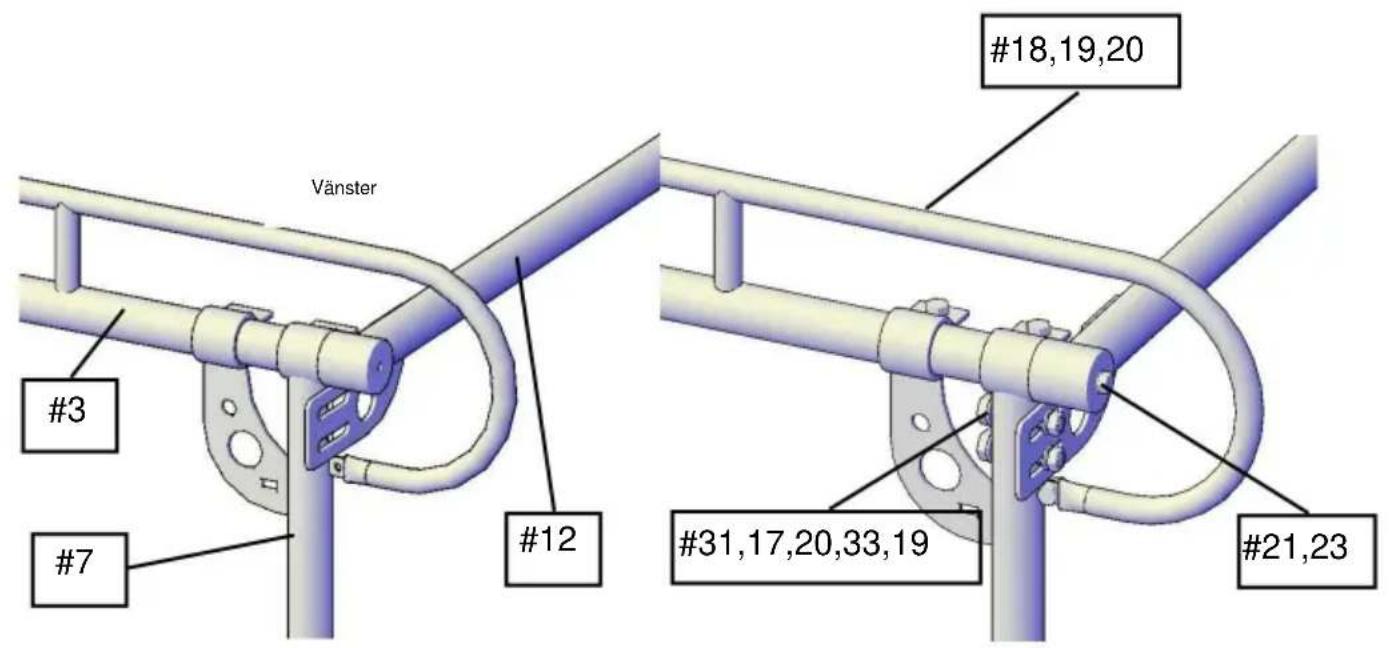

Skjut in det bakre vänstra benstativet (nr 7) på baksidans ramar (nr 3) och skjut seda bakre tvärstång (#12) över änden av baksidans ramar. (Figur 1)

Fäst med 2-M12x70 bultar (#31), plattbricka(17)(20), fjäderbricka(33) och Mutter (19) (se tillbehörsbultsatsen "G") Dra åt ordentligt men inte helt.

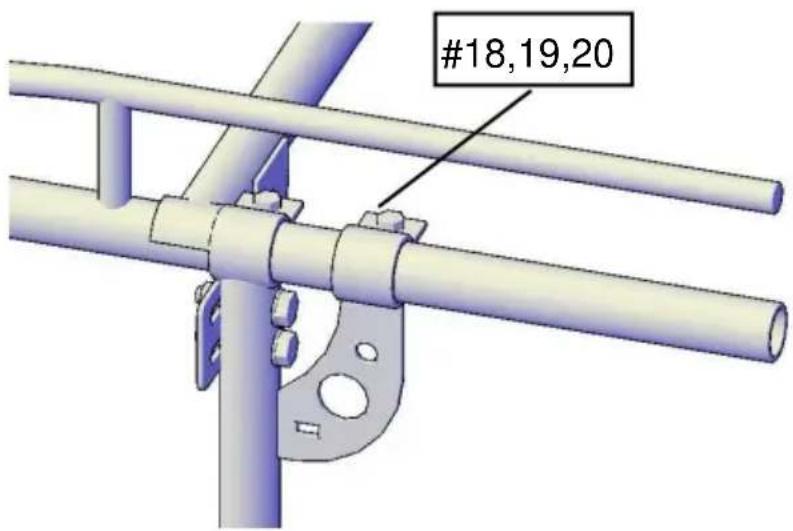

Fäst med 2-M12x50 bultar(#18), plattbricka(20) och mutter(19) (se Tillbehörsbultsats "B") Dra åt ordentligt men inte helt.

Fäst med M10x35 bultar (#21), platt bricka (23) (se tillbehörsbultsatsen "C") Dra åt ordentligt men inte helt.(Fig.2)

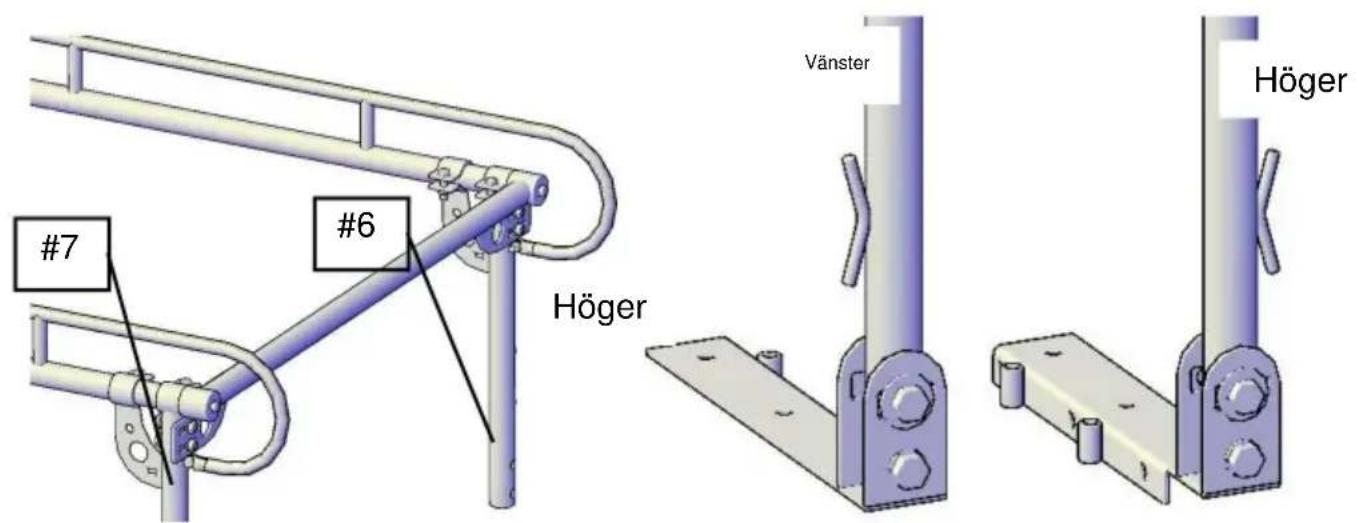

Upprepa samma steg för den bakre högra sidan. (Fig.3)

Vänster #3 #7 #12 #18,19,20 #31,17,20,33,19 #21,23

Fig.2Figur 1

#7 #6 Höger Vänster Höger

Fig.3 Fig.4

STEG 2: Montera bakre monteringsfötter

Fäst de bakre monteringsfötterna på vänster sida (nr 9) på botten av det bakre vänstra benet Stå.

Använder en M18x90 bultsats. (Fig.4) Dra åt ordentligt, men inte helt.

Upprepa samma steg för den bakre högra sidan.

(OBS: Monteringsfötterna på vänster sida fram och höger bak är desamma som de är höger sida fram och vänster sida bak)

Du håller nu på att montera den bakre delen (Fig.5)

Fig. 6

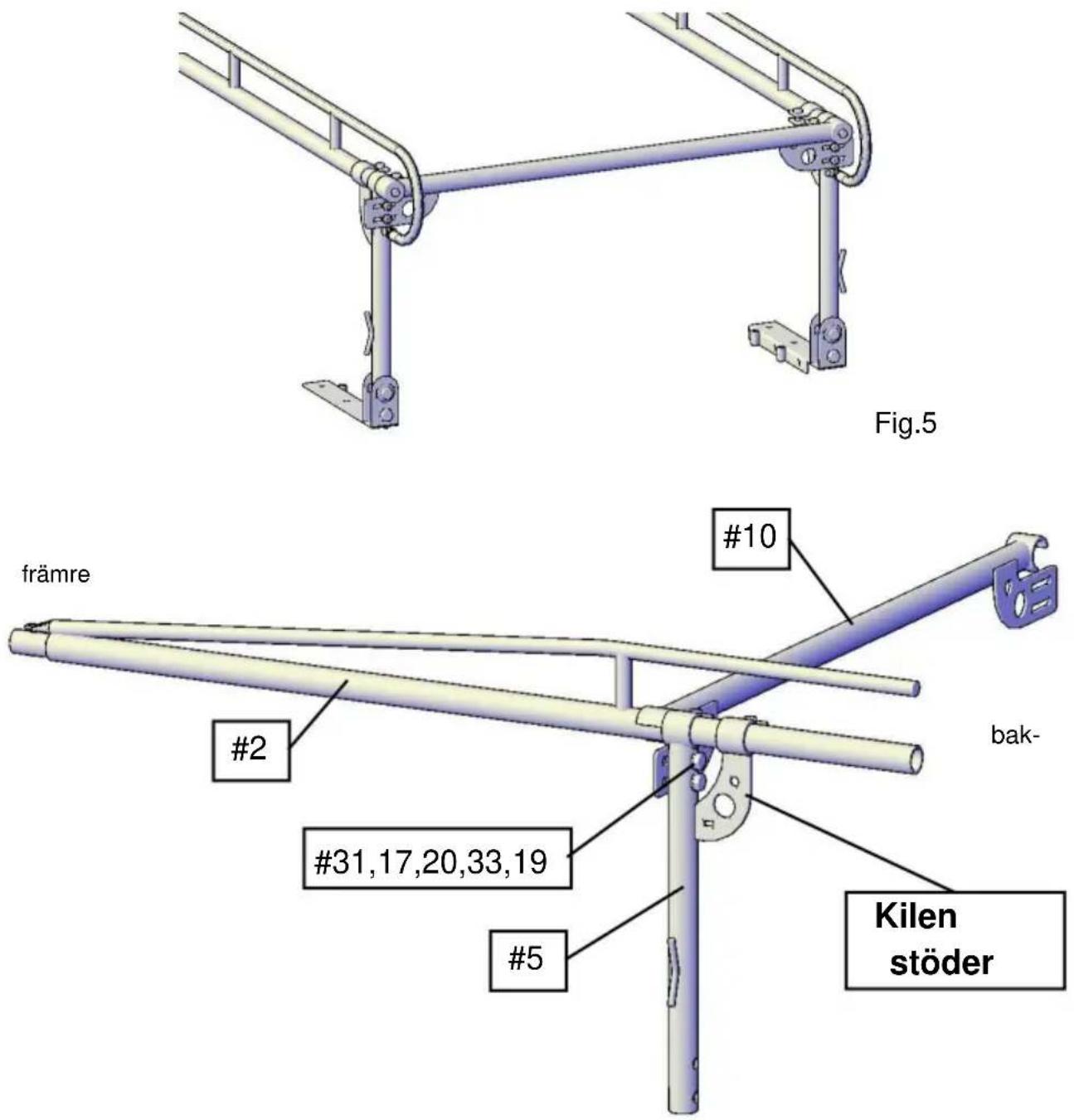

Skjut de främre sidoramarna (#2) över det främre vänstra benstativet (#5).

(OBS: Kilstöden på det främre vänstra benstativet kommer att vara vänt mot baksidan).

Fäst med 2-M12x70 bultar (#31), plattbricka (17) (20), fjäderbricka (33)

och mutter (19) (se tillbehörsbultsatsen "G") Dra åt ordentligt men inte helt.

(Fig. 6)

Fäst med 2-M12x50 bultar(#18), plattbricka(20) och mutter(19) (se

Tillbehörsbultsats "B") Dra åt ordentligt men inte helt. (Fig.7)

Upprepa detta för den motsatta sidan med hjälp av det främre högra benstativet (#4). (Fig. 8)

STEG 4: Installera främre monteringsfötter

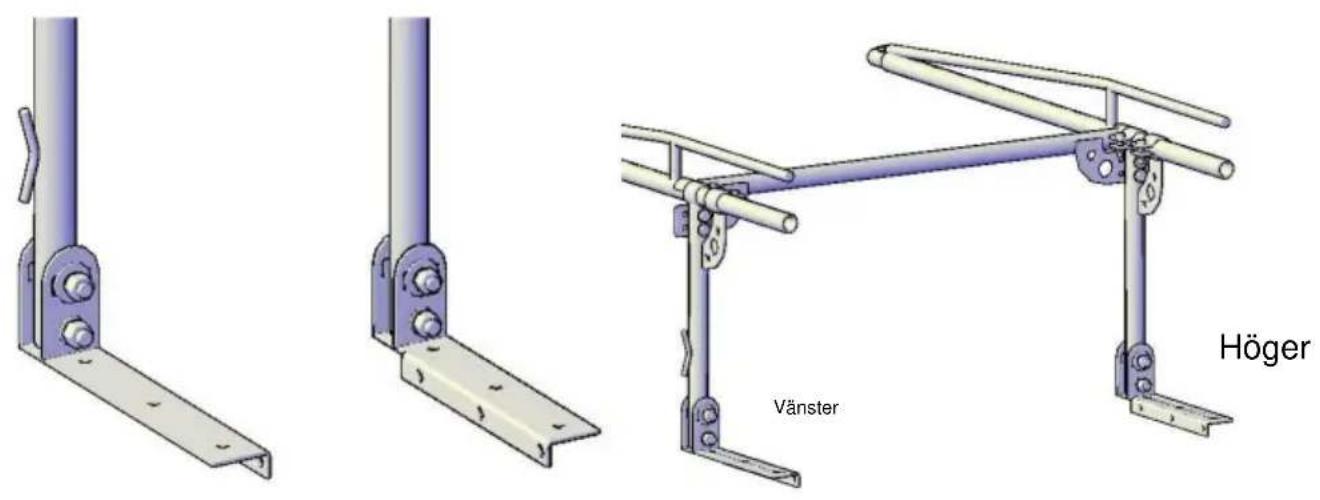

Fäst de bakre monteringsfötterna på vänster sida (#8) på botten av det främre vänstra benet Stativ. Använder en M18x90 bultsats. (Fig.9) Dra åt ordentligt, men inte helt.

Upprepa samma steg för den främre högra sidan.

Vänster Höger

Fig. 9

STEG 5:

Skjut in den främre delen i den bakre delen. (OBS: Du kan behöva hjälp med detta steg).

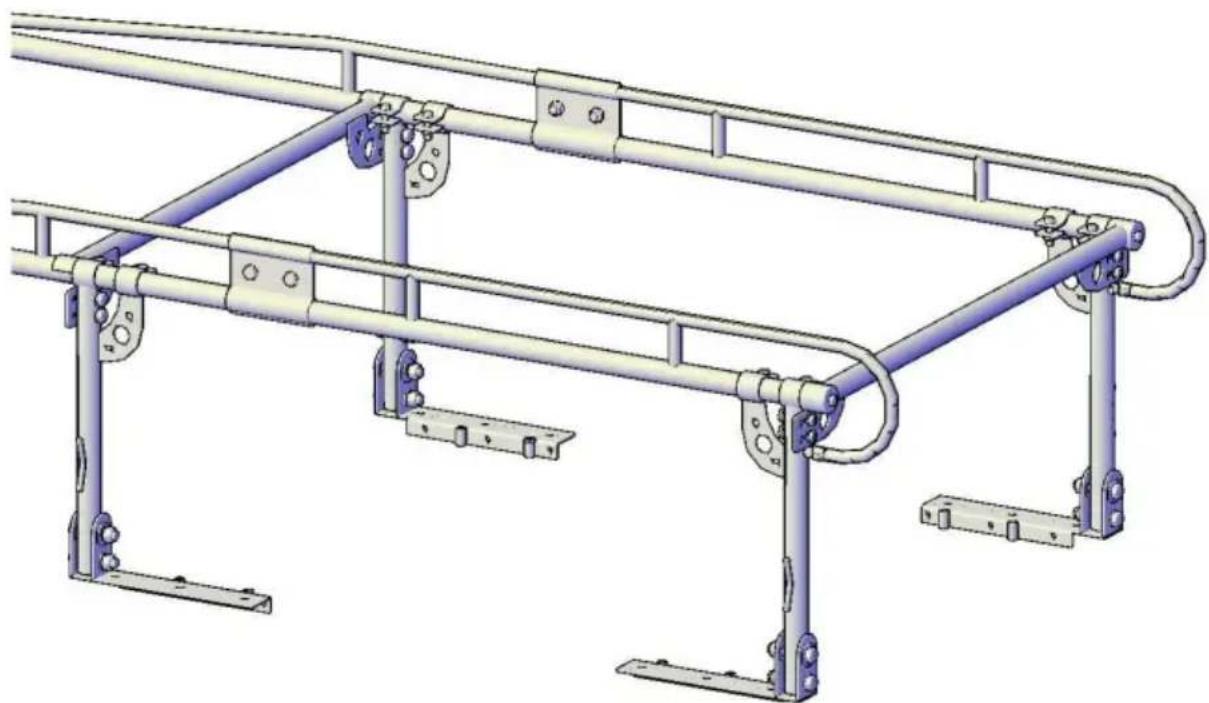

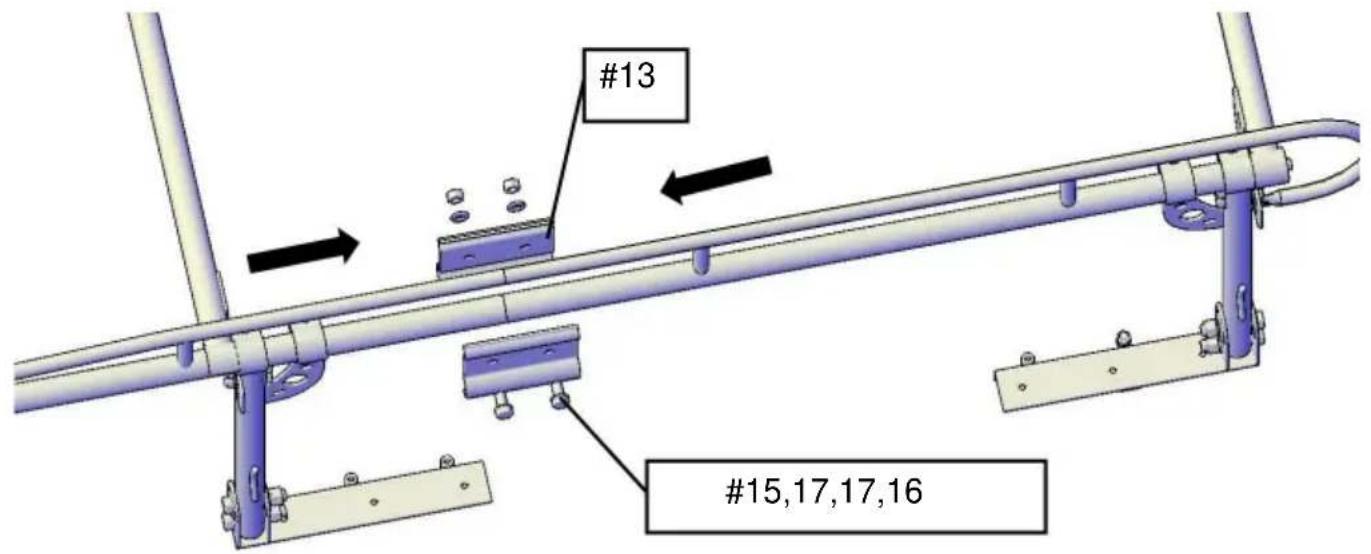

Fäst de två sidoramarna tillsammans med klämmor (#13) och M16x30 bultar (#15), platt bricka (#17) och mutter (#16). Du kan dra åt helt.

Upprepa steg för höger sida.(Fig 10,11)

#13 #15,17,17,16

Fig. 10

(Fig 12) Dra åt ordentligt men inte helt.

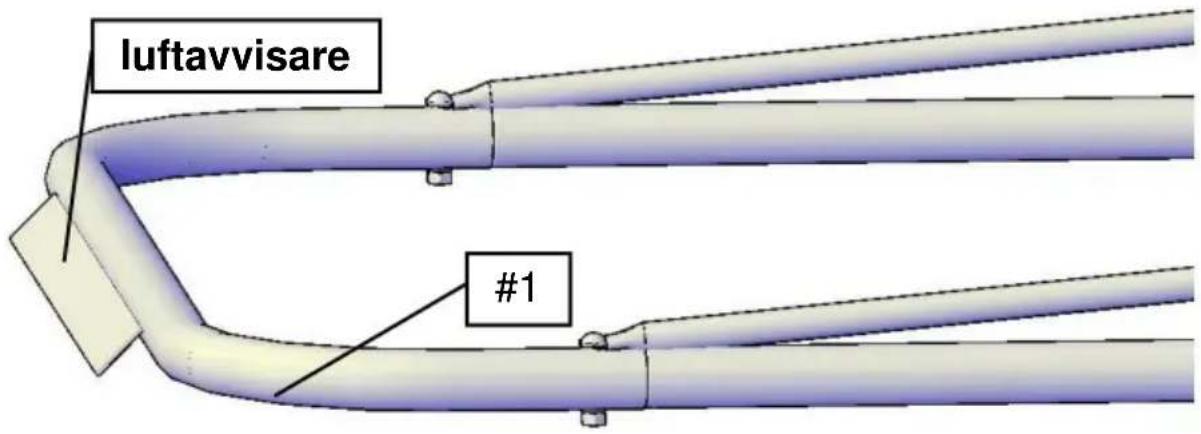

Montera hyttstången (#1) på den främre ramen med M10x70 bultsatser (#35,22,37,23).

(Bild 13)

(Se till att luftriktaren pekar nedåt.) Du kan dra åt helt just nu.

STEG 8:

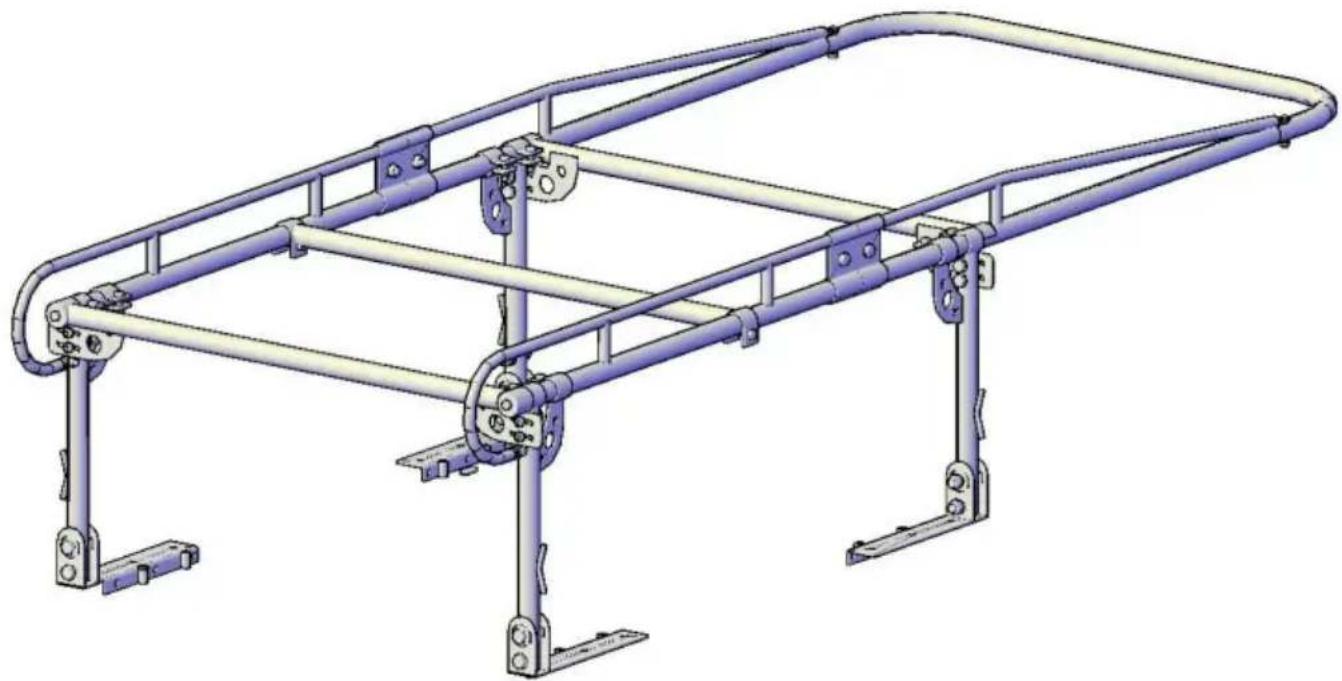

Generalförsamlingen är nu klar. Det är dags att dimensionera stativet nu.(Fig.14)

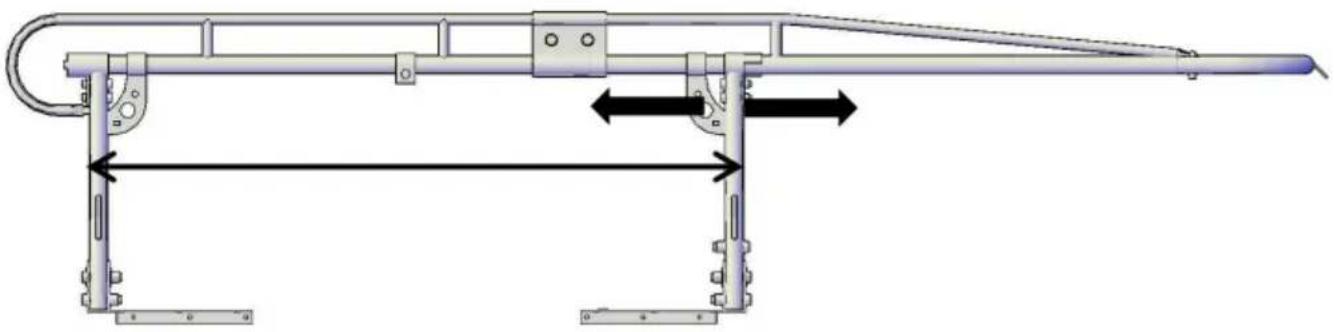

Mät längden på den övre skenan på din lastbil med bakluckan stängd.

Subtrahera 3-1/2" från detta mått, detta ger dig det ungefärliga avståndet behövs mellan fram- och bakbensstativ.

Justera dina främre benstativ genom att skjuta dem framåt eller bakåt för att matcha detta mätning.(Fig.15) När läget är korrekt dra åt bultarna åtsittande, men inte fullständigt.

Ditt ställ är nu redo att installeras på ditt fordon.

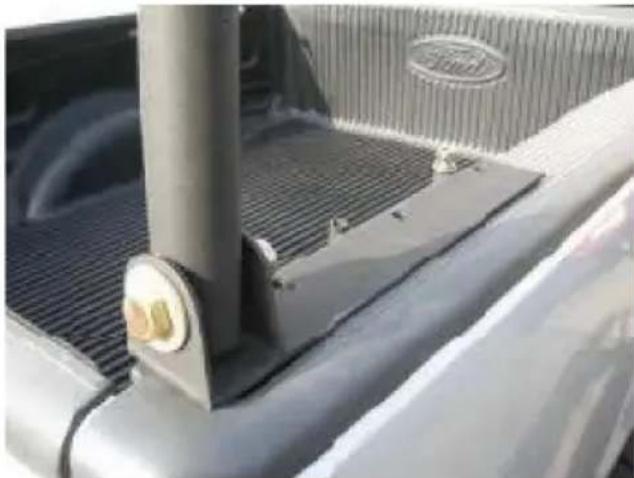

Lyft försiktigt upp ställningen på sidobäddarna på ditt fordon och rikta in fästet plattor så nära sänggärdens hörn som möjligt. (Bild 16)

Benet Stativ och monteringsfötter kan justeras medan stativet vilar på fordons sängskena.

STEG 11:

När den önskade placeringen av stativet har bestämts kan du fästa monteringsplattorna på räcken. Detta kan göras på två olika sätt, genom att använda (1) "J Hooks(#39) eller (2) att skruva fast det .

1. Skjut upp "J"-haken genom hylsan i monteringsplattan och fäst med bricka och mutter.

Se till att plattan på änden av "J"-kroken vilar jämnt under räcken. (Bild 17)

1. Använd monteringsfötterna som en mall för att markera och borra 17/32" hål genom din sängstång. Var noga med att kontrollera undersidan för eventuella hinder. Mät den totala tjockleken på monteringsfoten och sängledaren, välj M12-bulten av lämplig längd och lås sedan monteringsfoten och sänggäcken.

Fäst monteringsplattorna helt på sängskenan vid denna tidpunkt.

STEG 12:

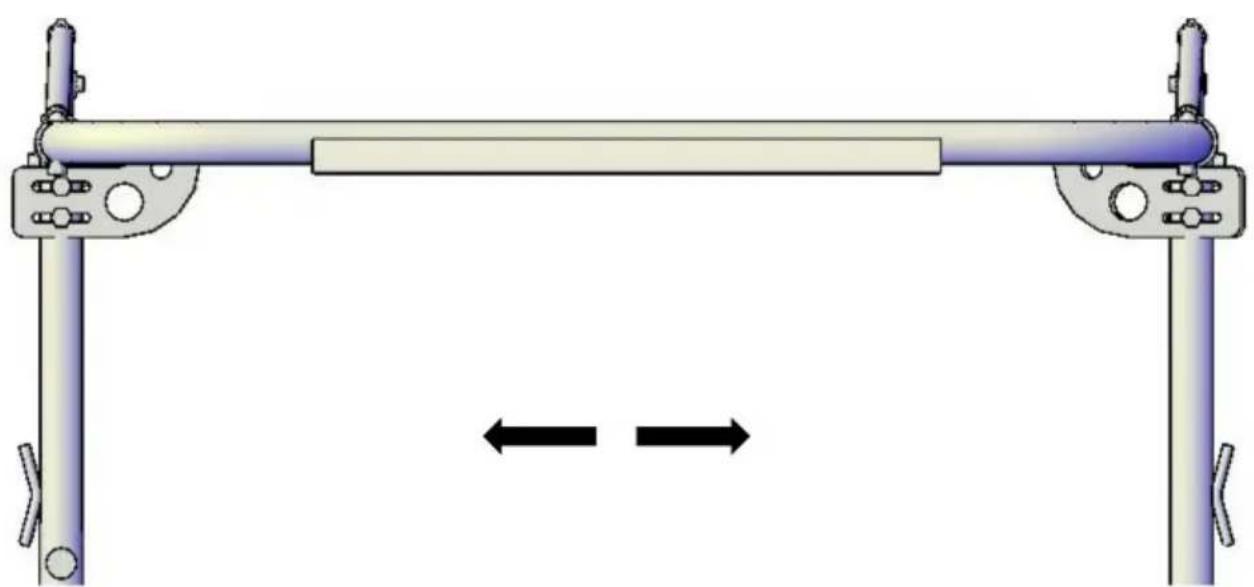

Stå framför fordonet för att kontrollera den horisontella inriktningen av främre bågen i förhållande till toppen av fordonet. Låt en assistent trycka eller dra ställningen från sida till sida för att få den främre bågen att bli parallell med fordonets ovansida (Fig.18)

När du är nöjd med inriktningen av stativet fortsätt att ordentligt dra åt alla fyra bultar som håller fast benen mot monteringsfötterna. (Fig.16) Fortsätt nu med att ordentligt dra åt de två M12x50-bultarna som håller benen mot sidoramarna.(8 totalt)

(Fig.2)

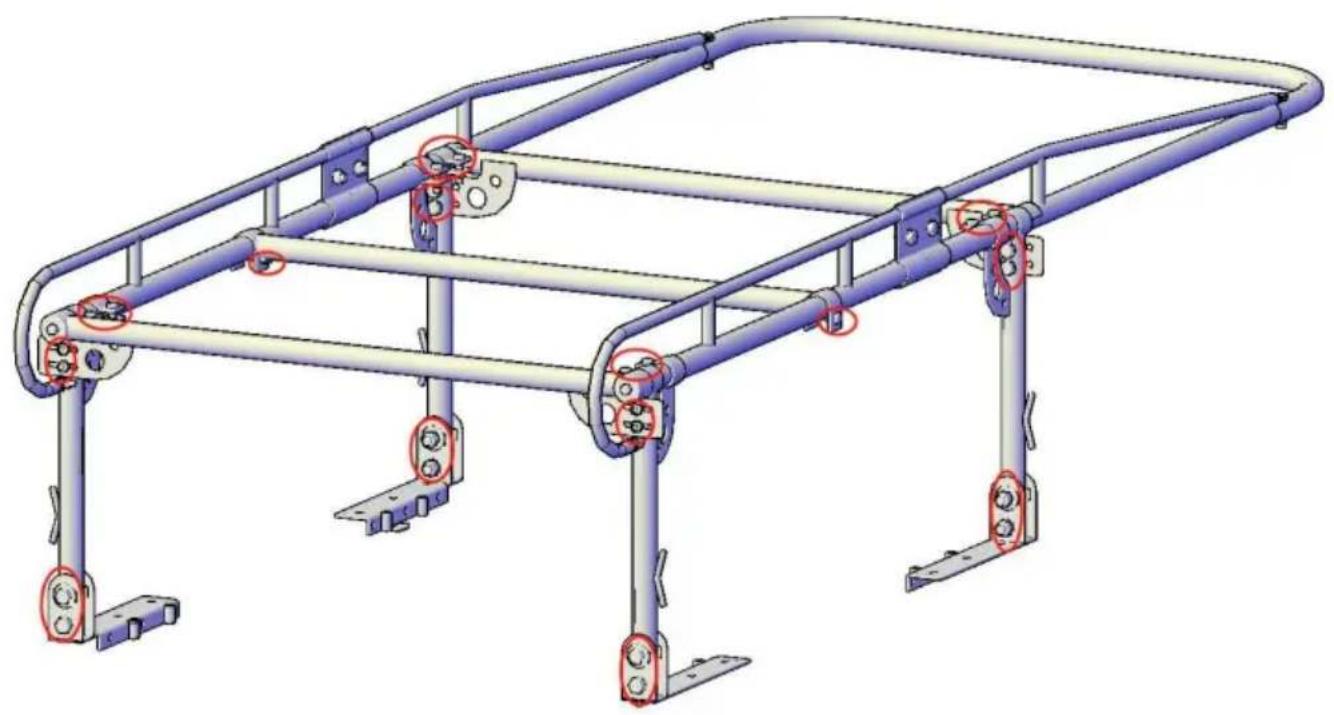

KONTROLLERA FÖR ATT SE ATT ALL HÄRDVARA ÄR HELT TÄKT PÅ DETTA TID. (Bultar som visas i Fig. 20)

OBS: För att lasta höga föremål kan du ta bort den bakre tvärstången genom att helt enkelt ta bort bulten. (Fig.19) Se till att återmontera den bakre tvärstången och fästa efter lastning.

BÄR INTE LAST UTAN BAKRE STÅNG

RENGÖRING

För att hålla din hyllfinish ser bra ut kan du helt enkelt tvätta med en mjuk trasa och mild tvål

WARNING

Vältning och andra typer av fordonsolyckor kan leda till allvarliga skador eller dödsfall för dig. dina passagerare och andra som delar vägen. VEVOR-tillbehör är dekorativa och är inte avsedda att minska eller undvika skador i händelse av en olycka. vikten och placeringen av VEVOR-tillbehör kan påverka ditt fordons hantering, stabilitet och prestanda, vilket skapar en ökad risk för olyckor eller vältning. Innan du installerar något tillbehör, kontrollera statliga lagar och försäkra dig om att tillbehöret inte kommer att skymma några lampor eller störa korrekt användning av ditt fordons säkerhetsutrustning. Se din bruksanvisning och VEVOR-instruktionerna eller ytterligare säkerhetsinformation. VEVOR-produkter eller varningarna häri är inte en ersättning för din säker körning. Drick inte och kör inte, använd alltid säkerhetsbälten och kör inte fortare än vad förhållandena tillåter.
