Model: PZ-1550

Vanwege voortdurende verbeteringen kan het daadwerkelijke product afwijken enigszins af van het hierin beschreven product.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BEWAAR DEZE HANDLEIDING

Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Schrijf de maand en het jaar van aankoop op. Bewaar deze handleiding en de kassabon op een veilige en droge plaats voor toekomstig gebruik. referentie.

BELANGRIJKE VEILIGHEIDSINFORMATIE

In deze handleiding, op de etikettering en alle andere informatie die bij dit product wordt geleverd:

Waarschuwingspictogram	Betekenis
	Lees de handleiding en het beveiligingspictogram zorgvuldig door voordat het product gebruikt.
	Voorzichtigheid
	Voorzichtigheid:Ga voorzichtig te werk om eventuele lichaamsdelen, zoals uw vingers, te beschermen.
	Bij verkeerd gebruik of versleten kaken zal de breuk eruit vliegen en gevaarlijke verwondingen veroorzaken.
	Belangrijke informatie

ALGEMENE VEILIGHEIDSREGELS

OM VEILIG MET DEZE GEREEDSCHAPPEN TE KUNNEN WERKEN, IS HET VAN BELANG OM:

LEES DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR EN VOLG DE

INSTRUCTIES DIE HET BEVAT. ALS U DE INFORMATIE NIET RESPECTEERT

IN DIE GEBRUIKSAANWIJZING STAAT DE GARANTIE

GEANNULEERD.

1. Veiligheid op de werkplek

a. Houd de werkplek schoon en opgeruimd. Rommelige of donkere gebieden nodigen uit tot ongelukken. b. Dit gereedschap is niet geïsoleerd; gebruik het niet op een onder spanning staande geleider. c. Gebruik of bewaar het gereedschap niet bij hoge temperaturen of in een omgeving vullen met corrosieve vloeistof. Let op dat de afdichtingssets niet verouderen. d. Houd kinderen en omstanders uit de buurt tijdens het bedienen van het op batterijen werkende gereedschap. Afleidingen zorgen ervoor dat u de controle verliest.

Gebruik of laad het gereedschap niet op in een ontvlambare, explosieve omgeving.

2. Elektrische veiligheid

a. Zorg ervoor dat de stekker past bij de stekkerzitting. Probeer nooit veranderingen aan de

stekker. b. Plaats het gereedschap, de accu en de lader niet in een regenachtige of vochtige omgeving, het is gemakkelijk een elektrische schok te veroorzaken als er water in het elektrische systeem komt van het gereedschap.

c. Gebruik geen elektrische draad om de stekker te dragen, te trekken of eruit te trekken en sluit deze niet aan de “-” en “+”, de beschadigde of gedraaide draad kan een elektrische schok veroorzaken. d. Als de lader hard is gecrasht, is gevallen of er andere schade is

gebeurt, probeer het dan niet zelf te repareren, maar stuur het terug naar de geautoriseerde servicecentrum zo snel mogelijk. De beschadigde lader kan een elektrische schok ongeval.

e. De beste temperatuur voor het opladen is tussen de 10ÿ-40ÿ. Zorg ervoor dat de lucht f. Schakel de stroom naar de lader elke keer uit om het gevaar van

kind of de persoon die geen expert is op het gebied van het gereedschap. g. Wacht niet tot de batterij leeg is om op te laden, het opladen zal de batterij werkt niet meer. Houd de batterij uit het gereedschap om vermijd de stroomontlading. h.

Verbrand de batterij niet en zorg ervoor dat deze niet wordt kortgesloten, dit kan leiden tot explosie.

i. Gebruik geen oude batterijen, anders veroorzaakt dit een elektrische schok. j. Demonteer de batterij en de lader niet. Neem bij problemen contact op met fabrikant of agent.

3. Persoonlijke veiligheid

a. Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen

het gereedschap. Gebruik het gereedschap niet als u moe bent of nog onder invloed bent van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan leiden tot ernstig persoonlijk letsel. b. Gebruik veiligheidsuitrusting. Gebruik altijd

veiligheidsuitrusting zoals een masker, helm, veiligheidsmuts, isolerende schoenen en dergelijke om het risico op

persoonlijk letsel te verminderen. c. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar,

kleding

en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen

vastzitten in bewegende

onderdelen. d. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende

onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Als

beschadigd is, laat het gereedschap dan repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht

onderhouden elektrisch

gereedschap. e. Gebruik het gereedschap op de juiste manier, het gereedschap met het juiste vermogen zal het werk beter doen

en veiliger op het tempo waarvoor het is ontworpen. f. Steek uw

vingers niet in de kop van het gereedschap tijdens het gebruik. Uw vingers

zeer ernstig geknepen kunnen worden.

4. Dienstverlening

Laat uw op batterijen werkende persgereedschap onderhouden door een gekwalificeerde servicedienst

technicus die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van

De op batterijen werkende persgereedschapset wordt onderhouden.

SPECIFIEKE VEILIGHEIDSREGELS

1) Zorg ervoor dat er op het gereedschap etiketten en naamplaatjes zitten met belangrijke veiligheidsinformatie.

informatie. Als deze onleesbaar is of ontbreekt, neem dan contact op met de agent om deze te vervangen.

2) Dit product is geen speelgoed, houd het buiten bereik van kinderen.

3) Steek uw vingers niet in de kop van het gereedschap tijdens het gebruik. Uw vingers

zeer ernstig geknepen kunnen worden.

4) Zorg ervoor dat de kop tijdens het gebruik goed vastzit.

5) Stoot niet op de onderdelen van het gereedschap, dit kan letsel veroorzaken.

6) Bedien het apparaat niet naar believen, dit zal de MCU en het elektrische systeem beschadigen

7) Het ontwerp van de eindschroef op de kop is bedoeld om te voorkomen dat de kop

laten vallen of knappen.

8) Zorg ervoor dat de kop tijdens het gebruik goed vastzit.
9) Gebruik dit gereedschap niet voor continu gebruik. Laat het gereedschap na 30 tot 40 cycli 15 minuten laten afkoelen.
10) Zet dit gereedschap niet vast in een bankschroef. Dit gereedschap is ontworpen voor handmatige bediening.
11) Het ingebouwde veiligheidsventiel ondergaat een strenge druktest voordat het op de markt wordt gebracht; laat de druk niet aanpassen door een onprofessioneel persoon. Als de druk niet genoeg, stuur de tools dan terug naar het servicecentrum. De tool alleen kan na controle en testen door een getraind persoon opnieuw worden gebruikt.
12) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. moet door de exploitant worden begrepen dat gezond verstand en voorzichtigheid geboden zijn factoren die niet in dit product kunnen worden ingebouwd, maar door de exploitant.

BEGRIJP UW GEREEDSCHAP

PZ-1550 is een gereedschap voor het persen van roestvrijstalen buizen, koperen buizen, XPAP, PEX-buizen met fittingen. Het wordt aangestuurd door Li-ion, aangestuurd door een motor en aangestuurd door MCU. Met een hydraulisch systeem met hoge druk is het een perfect gereedschap voor gebruik in loodgieterswerk en verwarmingsinstallaties.

1. Specificatie

Nominale druk:	32kN
Hartinfarct	40mm
Drukbereik:	Dunwandige roestvrijstalen buis, koperen buis:12-54mmPex-buis.XPAP:12-108mm
Olie capaciteit:	115 ml
Hydraulische olie:	Shell Earth S2V HV15
Omgevingstemperatuur	-10~40
Spanning van de batterij:	DC 18V,4.0Ah
Laadspanning:	Wisselstroom 100V 240V; 50 60Hz
Oplaadtijd:	Ongeveer 60 minuten
Accessoires:
Batterij:	2 stuks
Oplader:	1 st.
Afdichtring van cilinder:	D35*3,5/D18*1,5/D8*0,8/D8,6/1,5/35*29*1,3
Armatuur	V15/V22/V28
Schouderbanden	1 stuks

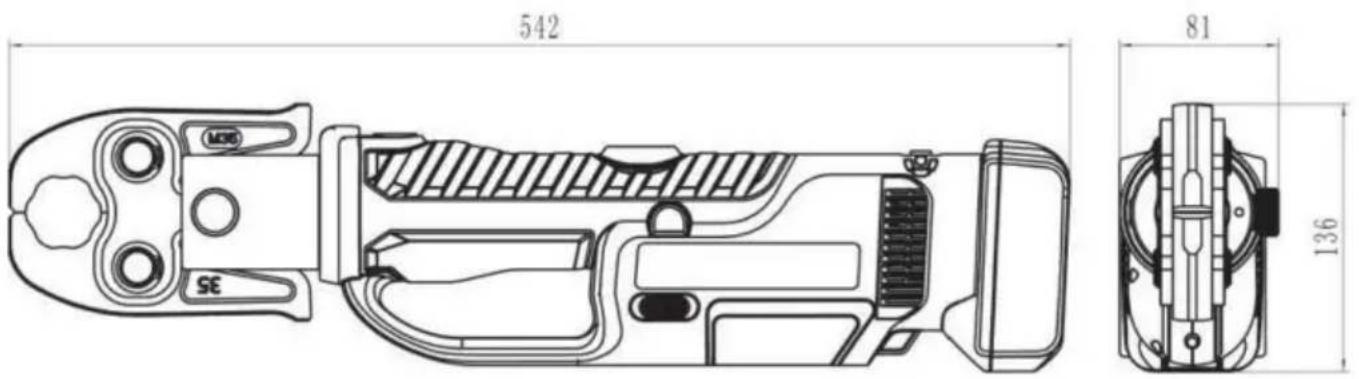

542 81 136

2. Beschrijving van de componenten:

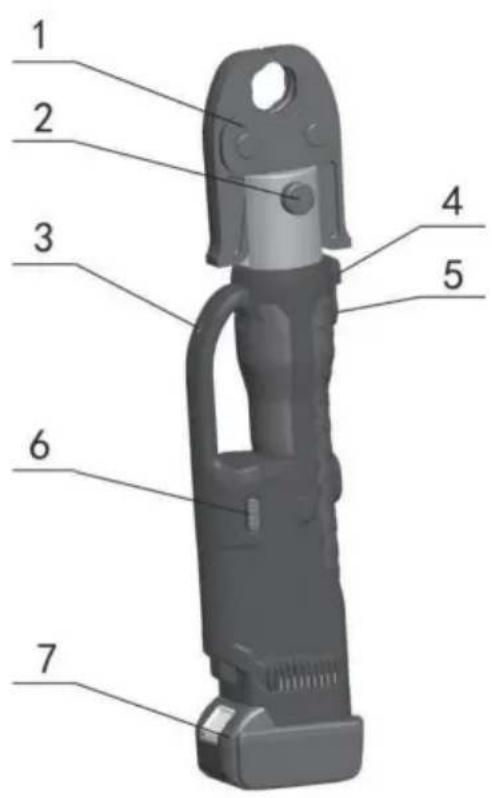

OnderdelenNee.	Beschrijving Functie
1	Kaak	Voor het persen, verwisselbare kaak
2	Vaste pin	Voor het vastzetten van de kaak
3	LED	Voor verlichting
4	LEDindicator	Voor het aangeven van de werking conditie en batterij ontladingssituatie.
5	Trekker	Voor het starten van de operatie
6	Intrekkenknop	Voor het handmatig intrekken van de zuiger in geval van een onjuiste bediening.
7	Batterij	Voor het leveren van stroom, oplaadbare Li-ion (18V)

Controleer zorgvuldig de behuizing van de lader en de batterij en het gereedschap. Ook de kop van het gereedschap.

Aansluiting van de accu om de veiligheid te garanderen.

1. Opladen

Duw de batterij in de lader en verbind de stekker met de stekkerzitting. Zorg ervoor dat de kamertemperatuur tussen 10ÿ-40ÿ ligt. De oplaadtijd bedraagt ongeveer 40 minuten.

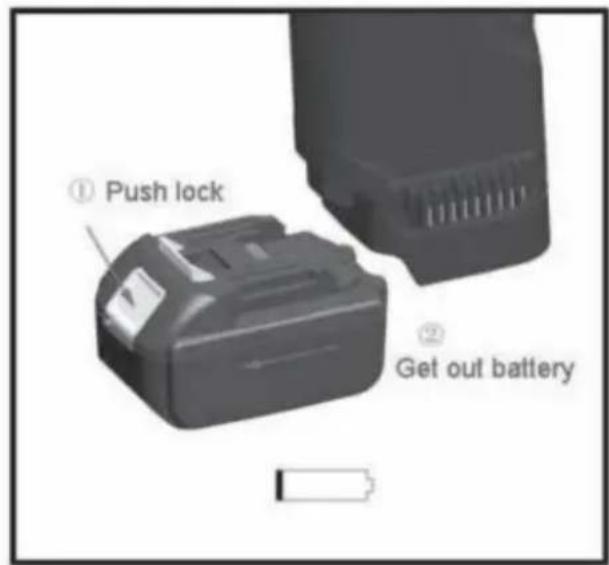

Zie de onderstaande afbeelding.

Voor gedetailleerde informatie over het opladen verwijzen wij u naar de handleiding (HANDLEIDING VOOR OPLADER)

De batterij kan honderden keren gebruikt worden. Als de levensduur echter afneemt, raden wij u aan om de batterij te vervangen door een nieuwe.

Laad de batterij op tijd op om te voorkomen dat deze helemaal leeg raakt, anders wordt deze voorgoed onbruikbaar. Als de batterij lange tijd niet wordt gebruikt, ontlaadt deze automatisch, dus haal de batterij uit het gereedschap en zorg ervoor dat u deze één keer per kwartaal oplaadt.

1. Gebruik van de tool

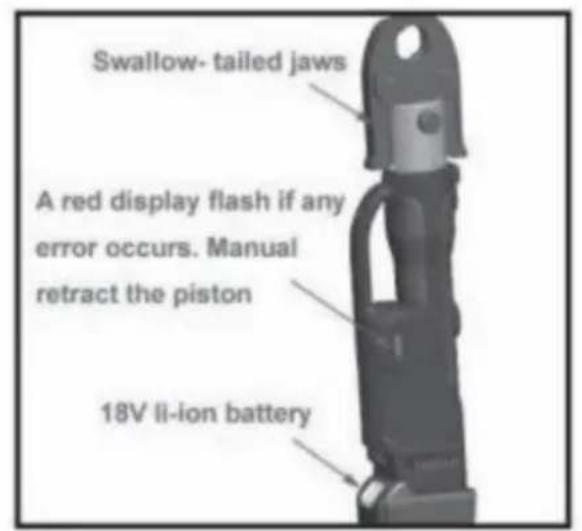

Swallow- tailed jaws A red display flash if any error occurs. Manual retract the piston 18V li-ion battery

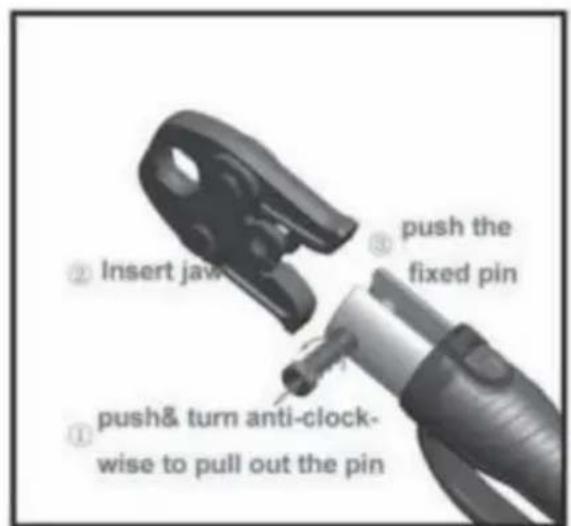

1.

Het gereedschap wordt bediend met één toets. Druk op de trekker om te beginnen met werken. De zuiger komt automatisch terug na het beëindigen van de druk. Het verliezen van de trekker betekent stoppen met forceren druk. Druk op de terugtrekknop, de zuiger komt volledig terug.

Waarschuwing:

1) Dit gereedschap is een apparaat met hoge druk, hoge sterkte en zware belasting.
Volg de instructies en voorzorgsmaatregelen strikt op en ga voorzichtig te werk!
2) Voordat u het gereedschap gebruikt, moet u het controleren op schade, veroudering, ontbrekende onderdelen en nog veel meer. onderdelen, vastzittende componenten en alle andere ongunstige factoren die een bedreiging vormen veiligheid. Als u problemen ondervindt, stop dan onmiddellijk met het gebruik ervan totdat de Probleem is opgelost.
3) Nadat u op de kaakarm hebt gedrukt en de pijp hebt vastgehouden, houdt u uw handen en vingers weg van de kaak, druk op de startknop en houd deze ingedrukt totdat de druk bereikt de ingestelde waarde en reset automatisch. Laat de startknop los halverwege om te pauzeren, druk op de ontgrendelingsknop om de zuiger terug te laten keren.
4) Laat het gereedschap of de kaken niet rechtstreeks aan de buisfittingen hangen, om onnodig letsel of zelfs dodelijke ongelukken veroorzaakt door vallend gereedschap per ongeluk.
5) Voordat u het gereedschap start, moet de rampen volledig in de ram worden gestoken, anders dit kan gemakkelijk schade aan de ram veroorzaken en zelfs persoonlijk letsel veroorzaken.
6) Verwijder het vet van de niet-gesmeerde delen van het gereedschap, vooral de

handbediende onderdelen, om te voorkomen dat het gereedschap wegglijdt tijdens het gebruik.

7) Demonteer en monteer gereedschappen niet naar eigen goeddunken, anders kan het gereedschap beschadigd raken of zelfs kapot gaan. Er kan persoonlijk letsel optreden.
8) Steek uw vingers en andere lichaamsdelen niet in de bewegende delen van de bekken tijdens het gebruik en zorg ervoor dat u de kop van het gereedschap niet op uzelf of anderen richt.
9) De druk van het gereedschap moet regelmatig worden gecontroleerd en gekalibreerd.

drukcontrole en kalibratie moeten worden uitgevoerd onder de speciale

drukdetectieapparaat. Pas het niet aan zonder toestemming, anders kan de

Het gereedschap kan beschadigd raken of er kan zelfs persoonlijk letsel optreden.

10) Na 30 minuten continu gebruik moet het gereedschap afkoelen voordat u het weer gebruikt.

Anders zal de temperatuur te hoog worden, wat resulteert in een vroegtijdig falen van de afdichting en olielekkage.

3. Persbekken

PRESSING JAWS:

TH Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	TH 16TH 20TH 26TH-32	800010800020800030800040
U Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	U 16U 20U 25U 32	800050800060800070800080
H Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	H 16H 20H 25H 32	800090800100800110800120
B Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	B 16B 20B 26B 32	800130800140800150800160
M Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	M 12M 15M 18M 22M 28M 35M 42M 54	800170800180800190800200800210800220800230800240
V Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	V 15V 18V 22V 28V 35V 42V 54	800250800260800270800280800290800300800310
VP Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	VP 16VP 20VP 25VP 32	800320800330800340800350
G Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	G 16G 20G 26G 32	800360800370800380800390
RF Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	RF 12RF 16RF 20RF 25	800400800410800420800430
SV Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	SV 15SV 20SV25SV32SV40SV50	800440800450800460800470800480

4. Standaardkaken types:

Let op: Wanneer u dit gereedschap koopt, kunt u elk type bekken kiezen. A.U.B.

geef ons de relatieve pasvorm standaard en maten. Verschillende materialen en ontwerpen

De perswerking van de fittingen is verschillend.

Universele kaak is gesplitst. De kaak is met verwisselbare matrijs. Het kan worden uitgewisseld afhankelijk van de gewenste maat.

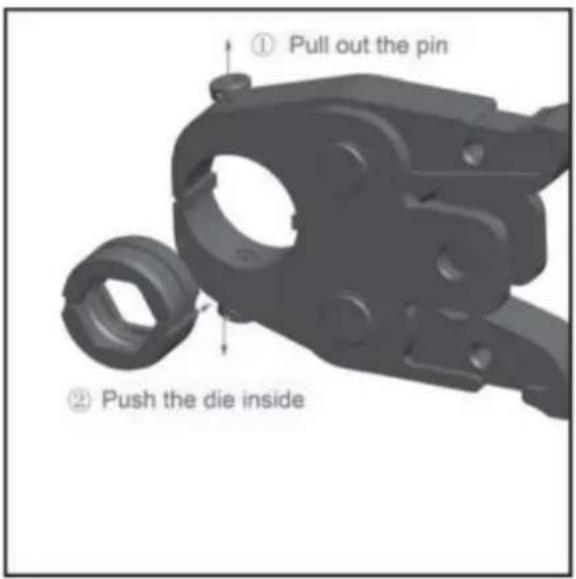

Zie de onderstaande illustratie voor het economische type:

① Pull out the pin ② Push the die inside

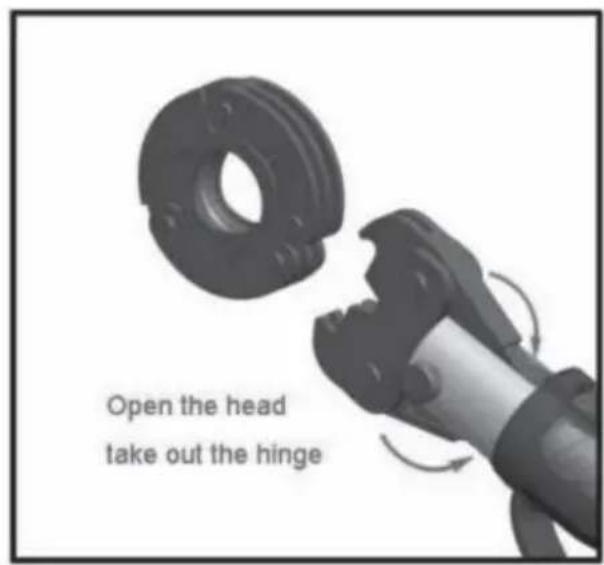

Zie de onderstaande illustratie voor het ringtype:

Demonteer het gereedschap niet naar eigen goeddunken. Alle schade die ontstaat door demontage zonder toestemming valt niet onder de garantie. De fabrikant biedt een onderhoudsservice tegen betaling (alleen kosten voor reserveonderdelen).

1. Houd het gereedschap en de reserveonderdelen droog. Er kan allerlei vloeistofcorrosie optreden op de behuizing, het metalen oppervlak en het elektrische circuit. Als het gereedschap nat is, haal dan de batterij eruit. Laad de batterij opnieuw op nadat het gereedschap droog is.

2. Plaats het gereedschap niet op een oververhitte of overgekoelde plaats. Lage en hoge temperaturen zorgen ervoor dat de plastic onderdelen hun vorm verliezen en de levensduur van de elektronica verkorten.

onderdelen en schade aan de batterij.

1. Maak het gereedschap niet schoon met sterke chemische reinigingsmiddelen.
2. Om de levensduur van het gereedschap te verlengen, ververst u de olie jaarlijks. Zorg ervoor de olie gefilterd door 120 mesh net of meer dan 30um zeef. Vermijd ondertussen het stoffige in de oliebeker.
3. Als het gereedschap langere tijd niet is gebruikt, zorg er dan voor dat de zuiger op de startpositie blijft staan. positie, maak het gereedschap schoon en smeer de roestwerende olie op zowel de zuiger van het gereedschap als accessoires. Haal de accu eruit en doe ze in de doos en bewaar het gereedschap op een droge plaats. handvat doos.
4. Na langdurig gebruik raken de afdichtingssets beschadigd als er lekkage optreedt neem contact op met de fabrikant of de distributeur om de afdichtingssets te vervangen door een deskundige monteur.

PROBLEEMOPLOSSING

SCHULD	ANALYSE	OPLOSSING
A. Gereedschap is buiten werking	1.Vuil, verontreinigingen, enz.in het ramgedeelte van het gereedschap.2. De batterij is leeg3. Gereedschapscomponentenversleten of beschadigd.	1. Hydraulisch systeem reinigen2. De batterij opladen3. Gereedschap terugzetten naar fabrikant of distributeur
B. Geen stroom tijdenswerking of niet tothet nominale vermogenstroom	1. Geen olie2. Vuil, verontreinigingenbinnenkant van de oliezak.3. Binnen lekkage	1. Olie bijvullen2. Gereedschap terugzetten naar fabrikant of distributeur3. Gereedschap terugzetten naar fabrikant of distributeur
C. Krimp niet strak	1. Niet op het niveau van de beoordelingstroom2. Fout bij het selecteren op de persbekken	1. Verwijs de B2. Gereedschap terugzetten naar fabrikant of distributeur
D. Maak veel schroot	1.Fout bij het selecteren van krimpen sterven op de	1. Wijzig de redelijke krimpmatrijs
E. Lekkage aan de perskop van de plunjer	1. Gedragen op de afdichtingssets	1. Gereedschap terugzetten naar fabrikant of distributeur
F. Motor draait maar geen vermogen	1. Geen olie in de oliezak2. Lucht in het hydraulische systeem3. Koude olie	1. Vul de olie bij of vervang deze. 2. Plaats het gereedschap terug in de juiste positie.fabrikant of distributeur3. Gebruik het gereedschap hieronder -10ÿ-40ÿ

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
