PZ-1550 - Pressverktyg Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	PZ-1550
Produkttyp	Batteridriven pressverktyg
Nominellt tryck	32 kN
Pressområde (rostfritt stål/kopparrör)	12-54 mm
Pressområde (PEX/XPAP-rör)	12-108 mm
Oljekapacitet	115 ml
Hydrauloljetyp	Coque Terre S2V HV15
Driftstemperatur	-10 till 40 °C
Batterispänning	DC 18 V, 4,0 Ah
Laddspänning	AC 100-240 V, 50-60 Hz
Laddtid	Cirka 60 minuter
Strömförsörjning	Uppladdningsbart litiumjonbatteri (2 medföljande)
Huvudfunktioner	Pressning av rör i rostfritt stål, koppar, PEX och XPAP ; elektronisk styrning via MCU ; automatisk kolvåtergång ; LED-belysning ; statusindikator
Underhåll	Byt olja årligen ; rengör efter användning ; smörj kolven ; förvara på torr plats
Säkerhet	Använd inte på spänningsförande ledare ; undvik fukt ; demontera inte ; använd skyddsutrustning
Reservdelar	Utbytbara backar (typer TH, U, H, B, M, V, VP, G, RF, SV) ; tätningar ; batteri ; laddare
Reparerbarhet	Lämnas till tillverkare eller auktoriserad återförsäljare för reparationer ; demontera inte själv
Allmän information	Beräknad vikt: 3,5 kg ; ungefärliga mått: 400 x 100 x 100 mm ; rekommenderad laddtemperatur: 10-40 °C

Vanliga frågor - PZ-1550 Vevor

Vad är batteritiden för PZ-1550?

Litiumjonbatteriet på 18 V och 4,0 Ah möjliggör cirka 30 till 40 presscykler före full laddning.

Hur laddar jag batteriet?

Sätt i batteriet i medföljande laddare, anslut laddaren till ett eluttag 100-240 V och låt ladda i cirka 60 minuter. Omgivningstemperaturen ska vara mellan 10 °C och 40 °C.

Vilka rörtyper kan detta verktyg pressa?

Den kan pressa rör i rostfritt stål, koppar (12-54 mm) samt PEX- och XPAP-rör (12-108 mm) med lämpliga backar.

Hur byter jag backar?

Ta bort låssprinten, sätt i önskad back i verktygshuvudet, sätt sedan tillbaka sprinten. Kontrollera att backen är ordentligt låst före användning.

Vad gör jag om verktyget inte fungerar efter att ha tryckt på avtryckaren?

Kontrollera att batteriet är laddat, att hydraulsystemet inte är blockerat och att komponenterna inte är skadade. Kontakta tillverkaren om problemet kvarstår.

Kan jag använda verktyget kontinuerligt under lång tid?

Nej. Efter 30 till 40 cykler, låt verktyget svalna i 15 minuter för att undvika överhettning och förlänga tätningarnas livslängd.

Hur underhåller jag verktyget?

Byt hydraulolja årligen, rengör verktyget efter användning, smörj kolven med rostskyddsolja och förvara det på en torr plats.

Är backarna utbytbara med andra märken?

Backarna är speciellt utformade för modell PZ-1550. Använd endast kompatibla Vevor-backar för att garantera säkerhet och prestanda.

Vad gör jag vid oljeläckage?

Oljeläckage indikerar vanligtvis att tätningarna är slitna. Kontakta tillverkaren eller en auktoriserad återförsäljare för att byta tätningssatser.

Har verktyget garanti?

Ja, Vevor erbjuder garanti. För mer information, se det elektroniska garantibeviset på www.vevor.com/support.

BRUKSANVISNING PZ-1550 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BATTERIPRESSVERKTYG

MODELL: PZ-1550

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BATTERI

PRESSNINGSVERKTYG

Modell: PZ-1550

På grund av ständiga förbättringar kan den faktiska produkten skilja sig åt något från produkten som beskrivs här.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SPARA DENNA MANUAL

Spara denna handbok för säkerhetsvarningar och försiktighetsåtgärder, montering, drift, inspektion, underhåll och rengöring. Skriv månad och år för köpet. Förvara denna bruksanvisning och kvittot på en säker och torr plats för framtida hänvisning.

VIKTIG SÄKERHETSINFORMATION

I denna bruksanvisning, på märkningen och all annan information som medföljer denna produkt:

Varningsikon	Menande
	Läs manualen och säkerhetsikonen noggrant innan du använder produkten
	Försiktighet
	Försiktighet:Använd försiktigt för att skydda alla delar av människokroppen som dina fingrar
	Om felanvändning eller käftar är slitna, kommer frakturen att flyga ut och orsaka farlig
	Viktig information

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

FÖR ATT ARBETA I SÄKRA FÖRHÅLLANDEN MED DETTA VERKTYG ÄR DET OBLIGATORISKT ATT LÄSA NOGGRANT BRUKSANVISNINGEN OCH ATT FÖLJA

INSTRUKTIONERNA DET INNEHÅLLER. OM DU INTE RESPEKTERAR INFORMATIONEN SOM SKRIVS I DEN BRUKSANVISNINGEN KOMMER GARANTIN

AVBRUTEN.

1. Säkerhet på arbetsplatsen

a. Håll arbetsområdet rent och klart. Röriga eller mörka områden leder till olyckor. b. Detta verktyg är inte isolerat; använd den inte på strömförande ledare. c. Använd eller förvara inte verktyget under hög temperatur eller i en omgivning fylld med frätande vätska. Var uppmärksam på att tätningssatserna åldras. d. Håll barn och åskådare borta när du använder det batteridrivna verktyget. Distraktioner gör att du tappar kontrollen. e. Använd eller ladda inte verktyget i en brandfarlig, explosiv miljö

2. Elsäkerhet

a. Se till att kontakten matchar kontaktsätet. Försök aldrig göra några ändringar på pluggen. b. Placera inte verktyg, batteri och laddare i en regnig eller fuktig omgivning, det är lätt att utlösa en elchockolycka om något vatten kommer in i elsystemet av verktyget. c. Använd inte elektrisk ledning för att bära, dra eller dra ut kontakten och anslut inte "-" och "+" den skadade eller tvinnade ledningen kan orsaka en elektrisk stöt. d. Om laddaren kraschade kraftigt, tappades ner eller andra skador inträffar, försök inte reparera den själv, skicka tillbaka den till en auktoriserad servicecenter så snart som möjligt. Den skadade laddaren kan orsaka en elektrisk chockolycka. e. Den bästa temperaturen för laddning är mellan 10°C-40°C. Se till att luftöppningarna i batteriet och laddaren är fria under laddning. f. Stäng av strömmen till laddaren varje gång för att minska risken från barn eller den som inte är expert på verktyget. g. Vänta inte tills batteriet tar slut för laddning, laddningen kommer att orsaka att batteriet inte fungerar längre. Håll batteriet borta från verktyget för att undvika strömurladdningen. h. Bränn inte batteriet eller gör det kortslutet, det kan orsaka explosion. i. Använd inte det förbrukade batteriet, annars kommer det att orsaka elektriska stötar. j. Ta inte isär batteriet och laddaren. Om några problem uppstår, kontakta tillverkaren eller agenten.

3. Personsäkerhet

a. Var uppmärksam, titta på vad du gör och använd sunt förnuft när du arbetar med verktyget. Använd inte verktyget när du är trött eller fortfarande påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet kan resultera i allvarlig skada. b. Använd säkerhetsutrustning. Använd alltid säkerhetsutrustning såsom mask, hjälm, skyddsglasögon, isolerande skor och liknande för att minska risken för personskador. c. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. d.

Underhåll elverktyg. Kontrollera om rörliga delar är felinriktade eller fastnar, om delar är trasiga eller andra tillstånd som kan påverka verktygets funktion. Om det är skadat, låt verktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg. e.

Använd verktyget på rätt sätt. Verktyget med rätt kraft kommer att göra jobbet bättre och säkrare i den takt det är designat för. f. Stick inte in fingrarna i verktygets huvud under drift. Dina fingrar kan klämmas mycket allvarligt.

4. Service

Låt en kvalificerad serviceverkstad serva ditt batteridrivna pressverktyg. Tekniker som endast använder identiska reservdelar. Detta kommer att säkerställa att säkerheten för den batteridrivna pressverktygssatsen bibehålls.

SÄRSKILDA SÄKERHETSREGLER

1) Behåll etiketter och namnskyltar på verktyget som bär viktig säkerhetsinformation. Om de är oläsliga eller saknas, kontakta återförsäljaren för att ersätta dem. 2) Denna produkt är inte en leksak, förvara den utom räckhåll för barn. 3) Stick inte in fingrarna i verktygets huvud under drift. Dina fingrar kan klämmas mycket allvarligt. 4) Se till att huvudet är ordentligt låst under drift. 5) Slå inte på några delar av verktyget, annars kommer det att orsaka skada. 6) Använd inte på ett felaktigt sätt, det kommer att skada MCU:n och det elektriska systemet. 7) Utformningen av gränsskruven på huvudet är för att förhindra att huvudet tappas eller poppar.

8) Se till att huvudet är ordentligt låst under drift. 9) Använd inte detta verktyg för kontinuerlig användning. Efter 30 till 40 cykler, låt verktyget svalna i 15 minuter. 10) Fäst inte detta verktyg i ett skruvstäd. Detta verktyg är designat för handhållen drift. 11) Den inbyggda säkerhetsventilen genomgår strikt trycktest innan marknadsföring; vänligen justera inte trycket av en oprofessionell person. Om trycket inte är tillräckligt, skicka tillbaka verktyget till servicecentret. Endast verktyget kan återanvändas efter kontroll och testning av utbildad personal. 12) De varningar, försiktighetsåtgärder och instruktioner som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

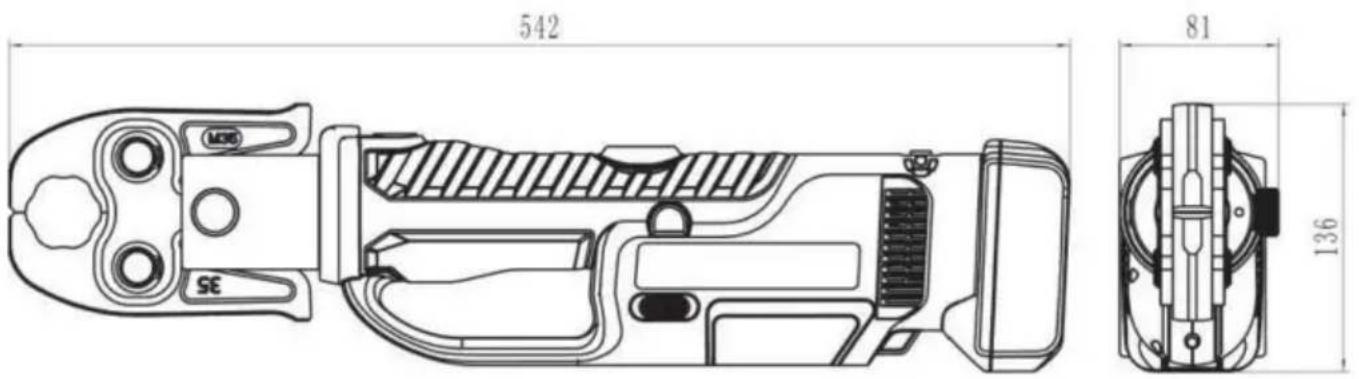

FÖRSTÅ DITT VERKTYG

PZ-1550 är ett verktyg för pressning av rostfritt stålrör, kopparrör, XPAP, PEX-rör med beslag. Den drivs av Li-ion, drivs av motor och styrs av MCU.

Med ett högtryckshydrauliksystem är det ett perfekt verktyg att användas i VVS och värmeinstallationer.

1. Specifikation

Märktryck:	32kN
Stroke	40 mm
Tryckområde:	Tunnväggigt rostfritt stålrör, kopparrör:12-54 mmPexrör.XPAP:12-108mm
Oljekapacitet:	115 ml
Hydraulolja:	Skaljord S2V HV15
Omgivningstemperatur	-10~40 y
Batteriets spänning:	DC 18V,4,0Ah
Laddningsspänning:	AC 100V~240V;50~60Hz
Laddningstid:	Cirka 60 min
Tillbehör:
Batteri:	2 st
Laddare:	1 st
Cylinderns tätningsring:	D35*3,5/D18*1,5/D8*0,8/D8,6/1,5/35*29*1,3
Fixtur	V15/V22/V28
Axelremmar	1 st

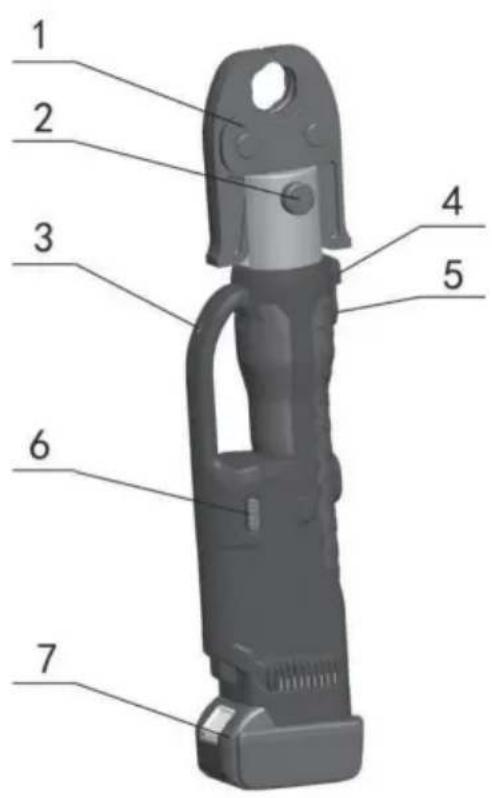

2. Beskrivning av komponenter:

Delar Inga.	Beskrivning Funktion
1	Käke	För att trycka,utbytbar käke
2	Fast stift	För fixering av käken
3	LED	För belysning
4	LEDindikator	För att indikera driftenskick och batteriurladdningssituation.
5	Utlösare	För att starta driften
6	Dra tillbakaknapp	För manuell indragning avkolv vid enfelaktig funktion.
7	Batteri	För att leverera ström,uppladdningsbar Li-ion (18V)

Kontrollera noggrant höljet på laddaren och batteriet och verktyget. Även huvudet av verktyget.

Anslutning av batteriet etc. för att garantera säkerheten.

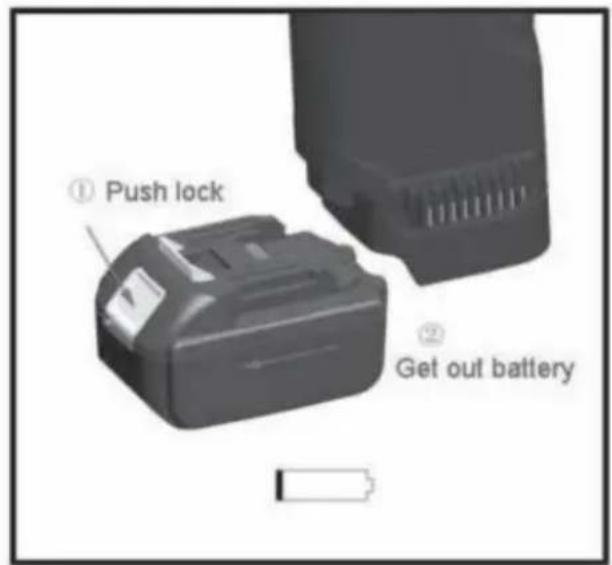

1. Laddning

Skjut in batteriet i laddaren och anslut kontakten med kontaktsätet. Se till att rumstemperaturen är mellan 10-40 grader. Laddningstiden är cirka 40 minuter.

Se illustrationen nedan.

Batteriet kan användas hundratals gånger, när livslängden uppenbarligen minskat, byt till ett nytt batteri.

Vänligen ladda batteriet i tid för att undvika att det förbrukas helt, annars blir det oanvändbart för alltid. Om batteriet inte används under en längre tid laddas det ur automatiskt, så ta ut batteriet ur verktyget och se till att ladda det en gång per kvartal.

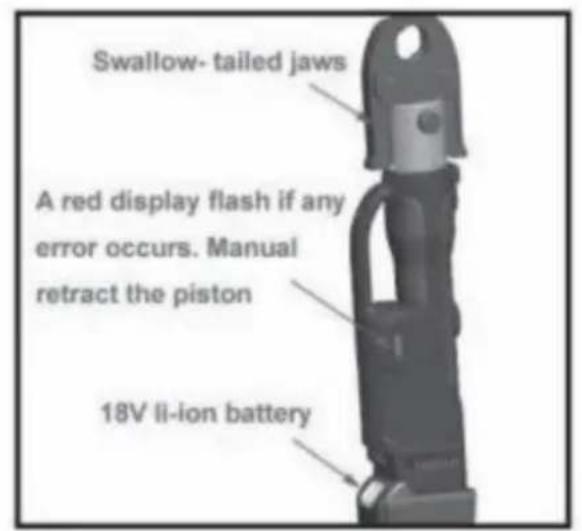

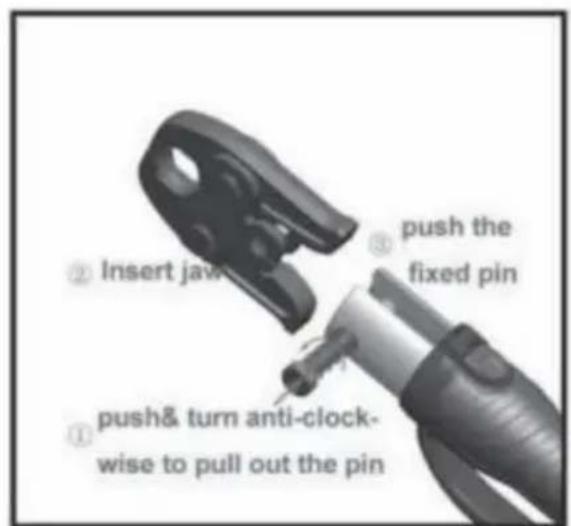

1. Användning av verktyget

1.

2. Särskilt förslag:

Verktyget styrs av en knapp. Tryck på avtryckaren för att börja arbeta; Kolven kommer tillbaka automatiskt efter avslutad tryckning. Att tappa avtryckaren innebär att sluta tvinga tryck. Tryck på indragningsknappen, kolven kommer tillbaka helt.

Varning:

1) Detta verktyg är en högtrycks-, höghållfast och kraftig apparat. Följ instruktionerna och försiktighetsåtgärderna strikt för att arbeta noggrant! 2) Innan du använder det måste du kontrollera verktyget för eventuella skador, åldrande, saknade delar, komponenter som har fastnat och alla andra ogynnsamma faktorer som hotar säkerheten. Om du hittar några problem, sluta använda det omedelbart tills problemet är löst. 3) Efter att ha tryckt på käkarmen och hållit röret, håll händerna och fingrarna borta från käken, tryck på startknappen och håll den tills trycket når det inställda värdet och återställs automatiskt. Släpp startknappen halvvägs för att pausa, tryck på frigöringsknappen för att återställa kolven. 4) Låt inte verktyget eller käftarna hänga direkt på rörkopplingarna för att undvika onödiga skador eller till och med dödsolyckor orsakade av att verktygen faller av misstag. 5) Innan verktyget startas måste kolvstiftet sättas in helt i kolven, annars kan det lätt orsaka skador på kolven och till och med personskada. 6) Ta bort fettet från verktygets icke-smorda delar, speciellt de

handhållna delarna, för att undvika att verktyget glider under användning.

7) Ta inte isär och montera verktyget efter behag, annars kan verktyget skadas eller till och med personskada uppstå. 8) Stick inte in fingrarna eller någon del av människokroppen i de rörliga delarna av käftarna under användning, och undvik att rikta verktygshuvudet mot dig själv eller andra. 9) Verktygets tryck bör kontrolleras och kalibreras regelbundet. Tryckkontroll och kalibrering måste utföras med en speciell tryckdetekteringsanordning. Justera den inte utan tillstånd, annars kan verktyget skadas eller till och med personskada uppstå. 10) Efter 30 minuters kontinuerlig användning bör verktyget kylas ned före användning. Annars blir temperaturen för hög och resulterar i tidigt tätningsfel och oljeläckage.

3. Presskäftar

PRESSING JAWS:

TH Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	TH 16TH 20TH 26TH-32	800010800020800030800040
U Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	U 16U 20U 25U 32	800050800060800070800080
H Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	H 16H 20H 25H 32	800090800100800110800120
B Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	B 16B 20B 26B 32	800130800140800150800160
M Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	M 12M 15M 18M 22M 28M 35M 42M 54	800170800180800190800200800210800220800230800240
V Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	V 15V 18V 22V 28V 35V 42V 54	800250800260800270800280800290800300800310
VP Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	VP 16VP 20VP 25VP 32	800320800330800340800350
G Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	G 16G 20G 26G 32	800360800370800380800390
RF Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	RF 12RF 16RF 20RF 25	800400800410800420800430
SV Type
	Pressing jaw (√)Universal Jaw+ Interchangeable die (√)	SV 15SV 20SV25SV32SV40SV50	800440800450800460800470800480

4. Typer av standardkäkar:

Obs: När du köper det här verktyget kan du välja vilken typ av käft som helst. Vänligen ge oss den relativa monteringsstandarden och storlekarna. Olika material och design ger olika pressande effekt.

Universal Jaw är delad. Käften är med utbytbar form. Den kan bytas ut efter den storlek du vill ha.

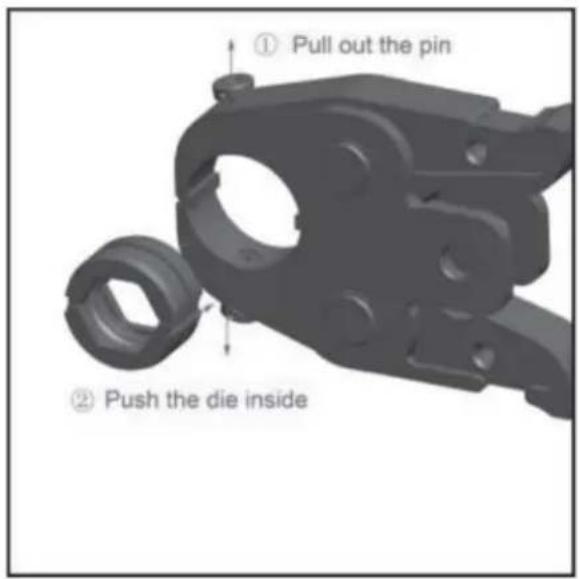

Se illustrationen för ekonomityp nedan:

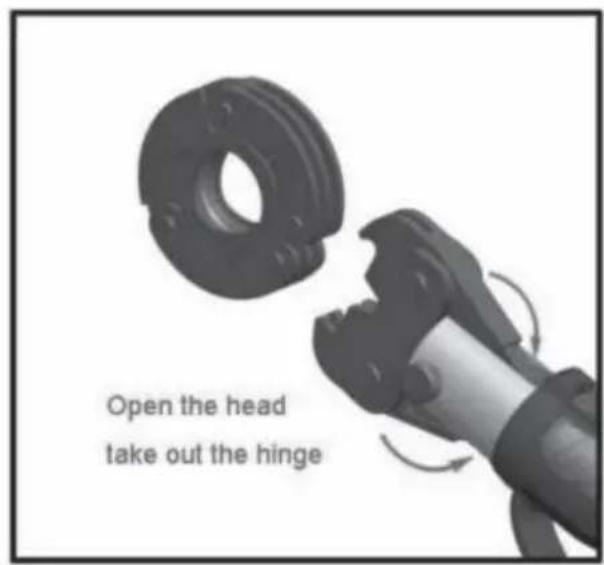

Se illustrationen för ringtyp nedan:

Ta inte isär verktyget när du vill. Alla skador som orsakas av demontering utan tillstånd faller inte inom garantins omfattning. Tillverkaren kommer att tillhandahålla en betald underhållstjänst (debitera endast kostnad för reservdelar).

1. Håll verktyget och reservdelar torra. Alla typer av vätskekorrosion kan hända på skalet, metallytan och den elektriska kretsen. Om verktyget är blött, ta ut batteriet. Ladda om batteriet efter att verktyget är torrt.
2. Placera inte verktyget på ett överhettat och överkylt ställe. Låg och hög temperatur kommer att göra plastdelarna ur form, förkorta elektronikens livslängd

komponenter och skada batteriet.

1. Rengör inte verktyget med starkt kemiskt rengöringsmedel.
2. Byt olja per år för att förlänga verktygets livslängd. Se till

att oljan är filtrerad genom 120 mesh nät eller över 30um sil. Undvik dammiga förhållanden under tiden i oljekoppen.

1. Om verktyget inte har använts under en längre tid, se till att kolven stannar vid startposition, rensa upp verktyget och måla rostfri olja både på verktygets kolv och tillbehör. Ta ut batteriet och lägg dem i lådan och förvara verktyget torrt i handtagslådan.
2. Efter lång tids användning kommer tätningssatserna att skadas. Om det finns läckage, kontakta tillverkaren eller distributören för att byta tätningssatser av sakkunnig serviceman.

FELSÖKNING

FEL	ANALYS	LÖSNING
S. Verktyget fungerar inte	1.Smutsiga, föroreningar.etc i ramområdet för verktyget.2. Batteriet tar slut3. Verktygskomponenter slitna eller skadade.	1. Rengör hydraulsystemet2. Ladda batteriet3. Återgå verktyget till tillverkare eller distributör
B. Ingen ström under drift eller inte upp till märkeffekten driva	1. Ingen olja2. Smutsiga, föroreningar insidan av oljepåsen.3. Inre läckage	1. Fyll på olja2. Återgå verktyget till tillverkare eller distributör3. Återgå verktyget till tillverkare eller distributör
C. Crimp inte tätt	1. Inte upp till betyg driva2. Felval på tryckande käftar	1. Se B2. Återgå verktyget till tillverkare eller distributör
D. Skapa många skrot	1. Fel vid val av krympning dö på	1. Byt rimlig pressform
E. Läckage på kolvens presshuvud	1. Bär på tätningssatser	1. Återgå verktyget till tillverkare eller distributör
F. Motorn går men ingen effekt	1. Ingen olja i oljepåsen2. Luft in i hydraulsystemet 3. Kall olja	1. Fyll på eller byt olja 2. Återställ verktyget till tillverkare eller distributör3. Använd verktyget under -10ÿ-40ÿ
