GEBRUIKSAANWIJZING HZX-988 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om te verifiëren Let goed op wanneer u een bestelling bij ons plaatst. U bespaart namelijk maar de helft ten opzichte van de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

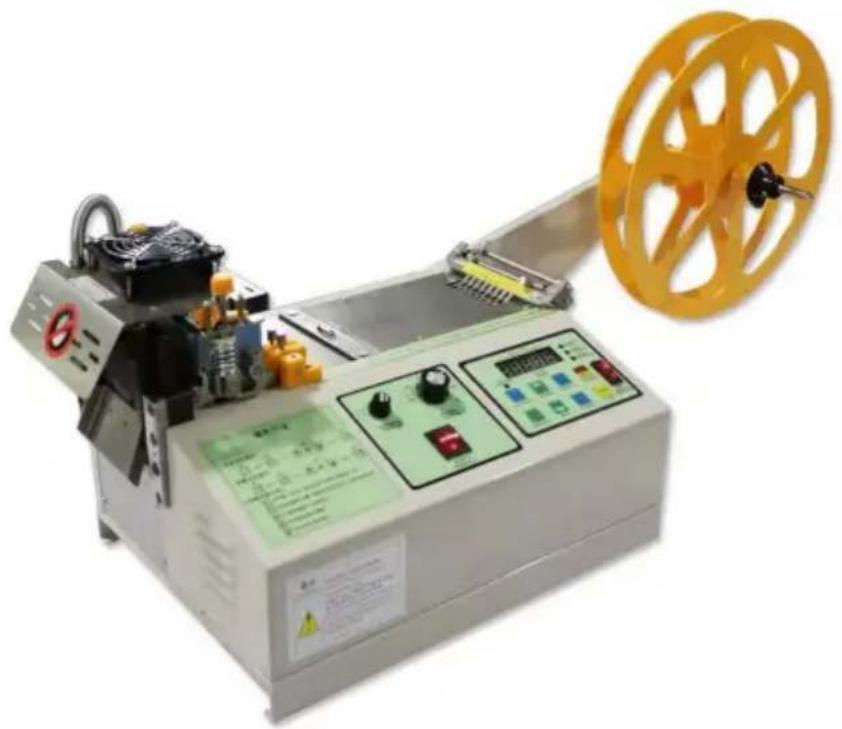

Automatische microcomputer Snijmachine

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u de

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine bedient en bewaar deze

voor toekomstige referentie. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsmaatregelen leest

regels op deze pagina om uw veilige gebruik te garanderen. Deze handleiding zal veiligheidswaarschuwingen schetsen

en voorzorgsmaatregelen, bediening, onderhoud. De waarschuwingen en instructies die zijn beoordeeld

In deze handleiding kunnen niet alle mogelijke omstandigheden en situaties worden beschreven die zich kunnen voordoen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, omdat wij van mening zijn dat

De toepassingen zullen voldoen aan deze codes.

Lees ALLE instructies voordat u uw apparaat gebruikt.

1. Assembleer volgens deze instructies. Onjuiste montage kan een gevaar.

2. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicatie.

3. Gewicht en elasticiteit en andere producteigenschappen zijn alleen van toepassing op correct en compleet geassembleerde producten.

4. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

5. Houd omstanders uit de buurt tijdens de montage.

6. Dit is een apparaat, geen speelgoed. Het moet worden gebruikt onder begeleiding van een professioneel. Laat kinderen en huisdieren niet alleen spelen of in de buurt van dit item komen.

7. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.

8. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.

9. Gebruik dit apparaat niet voor andere doeleinden dan waarvoor het is aangegeven.

10. Gebruik het niet voor commerciële doeleinden.

11. Maak het niet schoon met schurende middelen.

12. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

13. Urine en ontlasting van huisdieren kunnen het product beschadigen, houd dit daarom uit de buurt.

14. Plaats het product niet op of in de buurt van hetelucht-, elektrische kookplaten of verwarmingstoestellen.

WAARSCHUWING:

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructies worden besproken, of situaties die zou kunnen voorkomen. De operator moet begrijpen dat gezond verstand en voorzichtigheid zijn factoren die niet in dit product kunnen worden ingebouwd, maar door de fabrikant moeten worden geleverd de exploitant.

1. Zorg dat de werkplek schoon is. Een rommelige werkplek kan verwondingen veroorzaken.
2. Let op de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap in vochtige of natte locaties. Niet blootstellen aan regen. Zorg dat het werkgebied goed verlicht is. Niet gebruiken elektrisch aangedreven gereedschappen in de aanwezigheid van ontvlambare gassen of vloeistoffen.
3. Houd kinderen uit de buurt. Kinderen moeten altijd in het werkgebied worden toegelaten. Laat ze niet Zij hanteren machines, gereedschappen of verlengsnoeren.
4. Berg ongebruikte apparatuur op. Wanneer u deze niet gebruikt, moet u gereedschap op een droge plaats opbergen om roest remmen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.

5. Forceer het gereedschap niet. Het zal de klus beter en veiliger klaren in de mate waarin het was bedoeld. Niet gebruiken in geschikte bijlagen in een poging om de
   gereedschapscapaciteit.

6. Gebruik het juiste gereedschap voor de klus. Probeer niet om een klein gereedschap of hulpstuk te forceren om het werk van een groot industrieel gereedschap te doen. Gebruik een gereedschap niet voor een doel waarvoor het bedoeld is. was niet de bedoeling.

7. Kleed je goed. Draag geen losse kleding of sieraden, want die kunnen in je ogen blijven haken. bewegende delen. Beschermende, elektrisch niet-geleidende kleding en antislip schoeisel wordt aanbevolen tijdens het werk. Draag een beperkende haarbedekking om lang haar.

8. Gebruik oog- en gehoorbescherming. Draag altijd een ISO-goedgekeurde impactveiligheidsbril. Draag een volledig gezichtsmasker als u metaalvijlsel of houtsnippers produceert. Draag een ISO-goedgekeurd stofmasker of ademhalingstoestel bij het werken met metaal en chemicaliën stof en nevel.

9. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Reik niet te ver. over of over een draaiende machine.

10. Onderhoud gereedschap met zorg. Houd gereedschap scherp en schoon voor beter en veiliger prestaties. Volg de instructies voor het smeren en vervangen van accessoires. De Handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden.

11. Blijf alert. Let op wat u doet; gebruik uw gezonde verstand. Bedien geen gereedschap als je beproefd wordt.

BEWAAR DEZE INSTRUCTIES

Model	HZX-988
Invoer	120V 60Hz	220 -240V 50Hz
Stroom	262W	273W
Afsnijdbreedte 1ÿ85mm	1ÿ85mm
Afsnijdlengte	1ÿ99999mm 1ÿ99999mm
afsnijden dikte	3mm 3mm

De programma-snijmotor kan worden ingesteld als wisselstroommotor of stappenmotor.

kan eerst beginnen met snijden of eerst voeren.

Deze machine werkt bij normale temperaturen, en als hij onder hoge temperaturen werkt, temperatuur (hoger dan 80 graden Celsius), zal dit de prestaties van de machine, die geen invloed heeft op het milieu en energie.

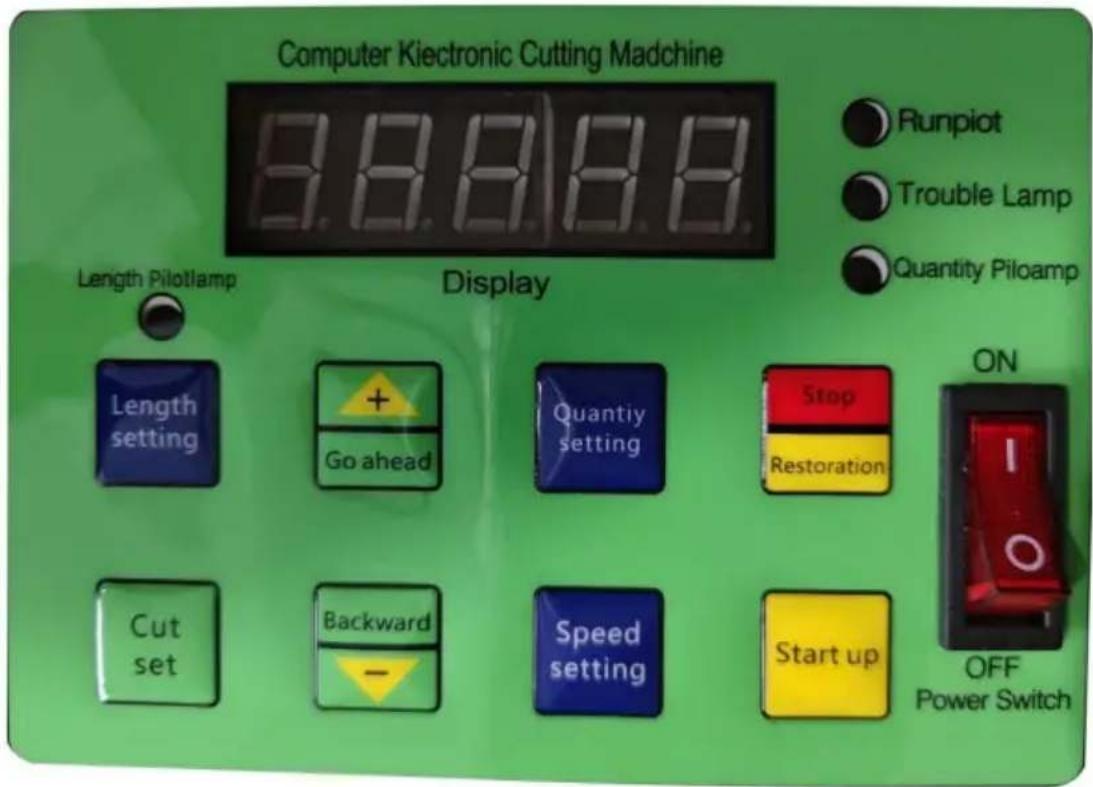

Runpiot: Laat het indicatielampje branden, het groene lampje brandt als de machine aan staat loopt

Storingslampje : storingsindicatielampje. Een machinestoring veroorzaakt een rood lampje. en een alarm

Hoeveelheid Piloamp: Hoeveelheidsindicatielampje, als het aantal is ingesteld, zal het lampje wees op

Aan/uit- knop: de aan- en uitknop van de hoofdvoeding van het apparaat.

Stop/Herstel: Druk op de knop tijdens de werking van de machine, druk op 3 seconden om nul te tellen

Opstarten : starttoets, de starttoets van het apparaat

Hoeveelheidsinstelling: Stel het totale aantal toetsen in, Totaal aantal machines ingesteld op

maximale waarde 99999

Snelheidsinstelling: Snelheidstoets, stel de invoersnelheid in van 1-99, druk 3 seconden lang om naar het binnenste te gaan en het messnelheidsbereik van 0-3 in te stellen "+Ga door: Feed point-bewegingstoets, handmatige klik op de feed en stel ook de lengte in "+"-toets

“-”Achteruit: Terugkeerpuntbewegingstoets, Stel ook de lengte-instelling in met de toets "-"

Lengte-instelling: Lengte-insteltoets, het apparaat stelt de lengte-toets in,

synchroniseert ook de instelling van de lengtebevestigingstoets, de interne instelling lang indrukken 3 seconden, kan de foutcompensatie-instelling invoeren (standaardinstelling 50, de lengte wordt verminderd, maximaal 99 nummer, minder lengte, minimaal 00)

Snijset: Probeer een mesknop te snijden, de lengteparameter is ingesteld, u kunt op de proefsnede drukken om de lengte te meten, maar ook de lengte en de snelheid van de volgende cijfertoets

Lengte-indicatielampje: Lengte-indicatielampje, De lengte geeft een groen licht

INLEIDING PANEELFUNCTIE

Aan/uit-schakelaar: Met deze toets bedient u de aan/uit-schakelaar

Hoeveelheidsinstelling: druk op deze knop om de huidige hoeveelheidsinstellingsstatus te openen

Lengte-instelling: druk op deze knop om de huidige lengte-instellingsstatus te openen

Snijset: Wanneer het nummer is ingesteld of de lengte is ingesteld, drukt u op de set-toets om de huidige nummer- of lengte-instelling.

Ga door: Druk op de knop om een verhoging van het nummer aan te geven.

Achteruit: Druk op de knop om een afname van het aantal aan te geven

Stoppen/Herstellen: Druk eenvoudig op deze toets om te stoppen, houd deze toets lang ingedrukt om het programma te resetten. nummer.

OVERWEGINGEN

1. Controleer de voedingsspanning en de aardingsdraad voordat u het apparaat gebruikt.
2. Om de veiligheid te garanderen, mag u geen handen of andere voorwerpen in de buurt van het snijgereedschap gebruiken. mes tijdens het snijden.
3. Schakel bij elke aanpassing de stroom uit om de veiligheid te waarborgen.
4. Verwijder geen reserveonderdelen, behalve voor normaal onderhoud.
5. Zorg ervoor dat u voor aanvang olie toevoegt.
6. Als het gereedschap na verloop van tijd bot wordt, kan het na het slijpen worden gebruikt mes in een professionele slijpmachine. De klus moet door een professional worden geklaard.
7. Als er problemen zijn met de bediening, neem dan contact met ons op, wij helpen u graag verder. van harte.

HOE EEN MES TE VERWISSELEN

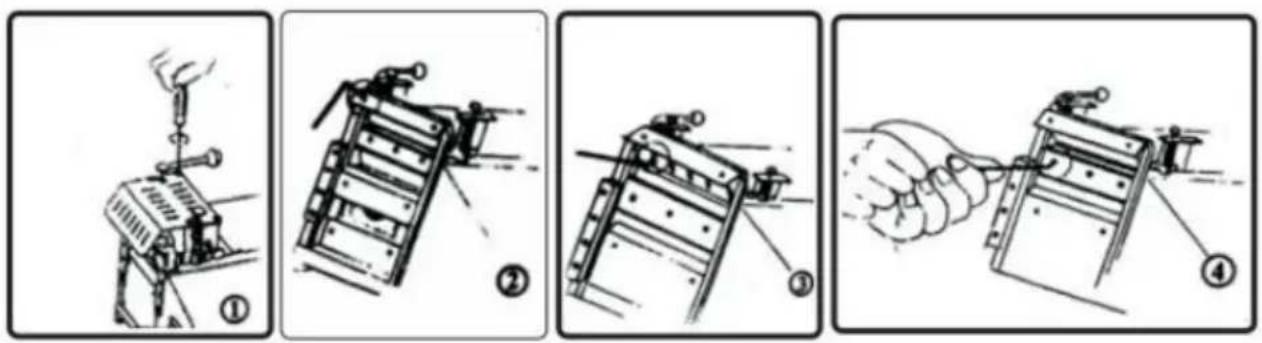

1. Gebruik eerst de kruiskopschroevendraaier om de veiligheidsafdekking van 4 3-mm bouten los te draaien en Verwijder de veiligheidsafdekking. (zie afbeelding 1)
2. Gebruik de twee-en-een-halve mm binnenzeskantsleutel om de twee 5 mm schroeven los te draaien zeskantbouten aan de bovenkant van de gereedschapshouder. (zie afbeelding 2)
3. Draai de zeskantschroef met de zeskantkop van het bovenmes los met
   4 mm inbussleutel en verwijder het mes. (zie afbeelding 3)
4. Verwijder de zeskantschroef met de zeskantkop van het onderste mes met
   4 mm inbussleutel en verwijder het onderste mes. (zie afbeelding 4)
5. Druk het nieuwe ondermes met een cilinderkop van 3 5 mm in de oorspronkelijke positie zeskantschroef met vaste druk. (zie figuur 5)

6. Beweging op de gereedschapspostinstallatie op een nieuw mes, maar in de vaste klem niet druk te hard, en druk dan handmatig op de M/CUT-toets, laat het mes eronder gewoon onder de rand op de mesrand en het mes in contact, een beetje strak op de gereedschapshouder 35 mijl cilinderkop zeskantschroeven. (zie afbeelding 6)

7. Gebruik de M/CUT-toets om het scheren te testen met papier of dunne stof en kijk of de mes en mesje zijn correct geïnstalleerd.

8. Als de snede normaal is, druk dan stevig op de bovenkant van de drie 5 mm cilinderschroeven en het bovenste messenrek 2.
9. Plaats de veiligheidsafdekking terug.

Installatie-instructies

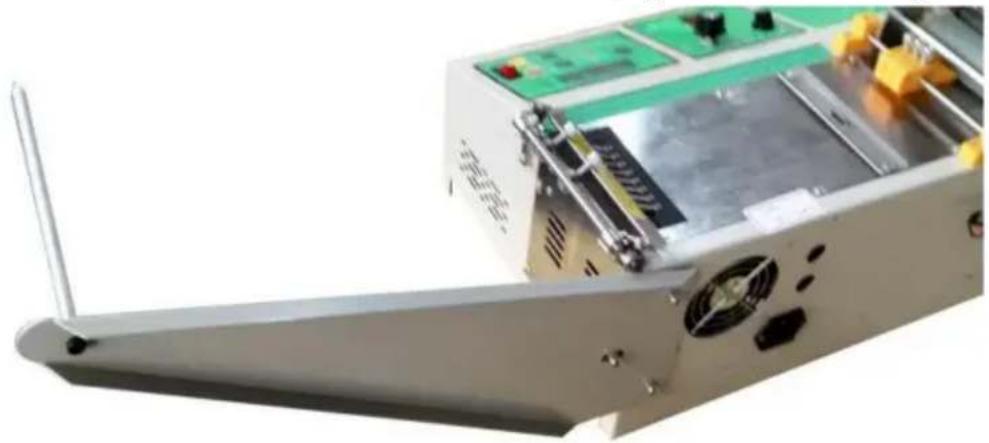

1. Installeer het materiaalrek zoals aangegeven in het diagram.

1. De juiste manier om het materiaal te plaatsen

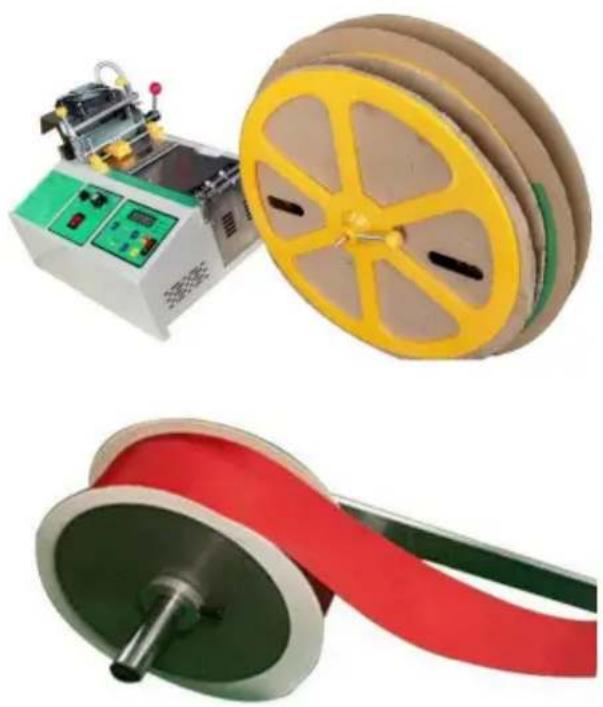

Materiaalplaatsing (zie foto), het materiaal kan handmatig worden geplaatst in het mes bij het loslaten.

Snijd de magie weg en snijd niet beide.

Bij het snijden van de magische stokvoeding moet het ruwe oppervlak

naar boven gericht, gladde kant naar beneden. (zoals hieronder afgebeeld)

De ruwe kant is naar boven gericht (RECHTS) De ruwe kant is naar beneden gericht (VERKEEI

Hoe u de thermostaatschakelaar gebruikt om de fervent-functie te starten.

Het snijmes is op kamertemperatuur als de knop van de temperschakelaar naar wijst 0.

Het wordt aanbevolen om de temperatuur te gebruiken op 130 graden Celsius - 250 graden Celsius. Na 10 minuten temperatuuraanpassing kunt u op de automatische materiaalknop om het warme werk volgens de koudsnijprocedure te voltooien.

Algemene maatregelen voor probleemoplossing (alleen ter referentie).

GEEN	conditie		machine type	oorzaken en maatregelen
1.	niet-transformator		Alle typen	Controleer of de stroomaansluiting bougiekabel goed contact maakt.
				Controleer of de zekering los is.
2.	Er is stroom Maar kan niet begin	uitrollen	Alle typen	Controleer of er rommel op de rol zit
				Als het display een fout in de gereedschapssensor weergeeft, schakelt u de stroom uit en weer in. na 10 seconden, wanneer het bedieningspaneel groen lampje brandt, druk op bedieningspaneel 5, snijd het messenrek af en beweeg omhoog en omlaag.
				Als de weergave normaal of abnormaal is, moet de stroom uitschakelen, de vermogen na tien seconden, druk op start knop groene toets, kan nog steeds niet starten, moet om te overwegen om de aandrijflijn te veranderen
		niet-starter	Alle typen	Inspectie drukplaat (koud mes; #20&29, heet mes#32&36) Zit het te strak?
			Alle typen	Als deze machine lang werkt. Detemperatuur in de kast kan superhoog zijn en het kan er abnormaal uitzien, wat normaal is. Stop met werken, zet de aan/uit-schakelaar uit, zet hem later weer aan en het display zou normaal moeten zijn. Als het opstartdisplay niet normaal is tijdens de kou, zet dan de stroom uit en wacht 10 seconden voordat u begint. De bovenstaande methode wordt meerdere keren herhaald, nog steeds niet normaal, open het deksel van de doos om de computer te controleren, sluit de bedrading aan.
		Scherm nr. weergave
3.	Kan niet worden afgesneden plakband		HEET mes	Controleer of de temperatuur de vooraf ingestelde temperatuur bereikt
				Controleer of het hete mes heet is.
4.	Snij gewoon de zijkant eraf van de band		Alle typen	Controleer of de hittebron beschadigd of versleten is. Het mes wordt handmatig afgesteld en de boven- en ondermessen worden uitgelijnd en onderhouden.
5.	De snijlengte is anders dan de set waarde		Alle typen Losse rol of gebruik transportband
6. aankomen	Wanneer het handelsmerk werd afgesneden, het deed het niet De snijlijn is afsnijden		Kleur code	Beweeg de sensor naar de rand van het mes.
7.	Bij het afsnijden van een handelsmerk wordt de snede lijn is afgesneden		Kleur code	Verplaats de sensor naar de achterkant van het mes
8.	De weergave scherm beeldschermen fouten	De lengtesensor is fout	Kleur code	Sensor defect
				Controleer of de sensor goed is aangesloten
				Controleer of de cursor van de kleur standaardsensor is afgestemd op de gedetecteerde referentie.
				Controleer de lengte en stel de lengte van de sleutel in op de lengte van de handelsmerk.
	Fout in gereedschapssensor		Alle typen	Storing van de snijmotor of snijbrander inductieapparaat
				1. Wanneer het gele indicatielampje op het bedieningspaneel brandt wanneer de stroom is ingeschakeld, drukt u op 5. De gereedschapshouder kan omhoog en omlaag bewegen. Als dit niet kan, kan het zijn dat de gereedschapshouder vastzit.2. Open de onderste afdekplaat om te controleren of de sensorleiding los zit en verschuift.3. Open het deksel van de doos om te controleren of de gereedschapssensor zich dicht bij de schakelaar bevindt en de verbindingsstatus van de verbinding.
				Controleer of de snijmotor normaal functioneert
9.	Een hand die de machine voelt elektrische stroom		Alle typen	Bij de installatie van de apparatuur moet de gebruiker worden uitgerust met de lektstroomschakelaar, de driehoekige contactdoos en de aardingspaal moet een goede aardingslijn hebben om de normale werking te garanderen.van de machine.

ZAKEN DIE AANDACHT NODIG HEBBEN

1. Druk op de invoer- en retourknop om de invoersnelheid tijdens het gebruik aan te passen.
2. Wanneer de uitvoer op de interface wordt weergegeven, drukt u eerst op de stopknop om de interface te verlaten. promptstatus en vervolgens opnieuw instellen om te starten.
3. Druk in de onderbroken toestand op start en vervolgens op de laatste wandeling die nog niet is gemaakt. voltooid, in de stand-bymodus, druk op start en een nieuwe invoersnijder.
4. Druk tijdens de operatie op pauze en druk vervolgens op start om door te gaan. Druk op pauze tweemaal, en druk vervolgens nogmaals op start voor een nieuwe invoersnijder.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.
WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om bieden redelijke bescherming tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht recycling van elektrische en elektronische apparaten.
