MANUALE UTENTE HZX-988 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

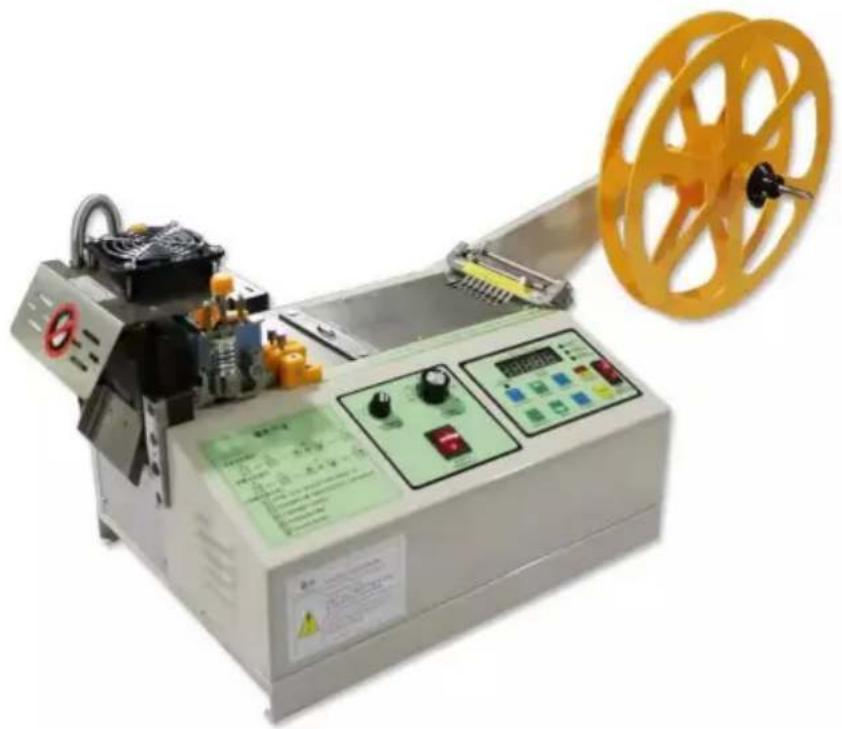

Macchina da taglio automatica per microcomputer

MODELLO: HZX-988

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare fate attenzione quando effettuate un ordine con noi se state effettivamente risparmiando la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

Microcomputer automatico Macchina da taglio

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

AVVERTENZE E PRECAUZIONI DI SICUREZZA

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare il macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle correttamente per riferimento futuro. Si prega di assicurarsi di leggere le precauzioni e le norme di sicurezza regole in questa pagina per garantire un utilizzo sicuro. Questo manuale delineerà le avvertenze di sicurezza e precauzioni, funzionamento, manutenzione. Le avvertenze e le istruzioni esaminate nel presente manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. La cautela e il buon senso non sono incorporati in questo prodotto, poiché crediamo che gli utilizzi saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
3. Il peso, l'elasticità e le altre proprietà del prodotto sono applicabili solo a quelli correttamente e prodotti completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti fuori dall'area durante l'assemblea.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata sotto la guida di un professionale. Non permettere ai bambini e agli animali domestici di giocare da soli o di avvicinarsi a questo articolo.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
9. Non utilizzare l'unità per scopi diversi da quelli indicati.
10. Non utilizzarlo per scopi commerciali.
11. Non pulirlo con materiali abrasivi.
12. Non lasciarlo mai incustodito durante l'uso.
13. L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenerli lontani.
14. Non posizionare il prodotto sopra o vicino a fonti di aria calda, fornelli elettrici o caloriferi.

AVVERTIMENTO:

Le avvertenze, le precauzioni e le istruzioni discusse in queste istruzioni o situazioni che potrebbe verificarsi. Deve essere compreso dall'operatore che il buon senso e attenzione sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti da l'operatore.

1. Mantenere pulita l'area di lavoro. Un'area disordinata può causare infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in ambienti umidi o luoghi umidi. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare utensili elettrici in presenza di gas o liquidi infiammabili.
3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare maneggiare macchinari, utensili o prolunghe.
4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.

5. Non forzare l'utensile. Farà il lavoro meglio e in modo più sicuro alla velocità per cui lo fa.
   era previsto. Non utilizzare in allegati appropriati nel tentativo di superare il capacità dell'utensile.

6. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o un accessorio per fare il lavoro di un grande utensile industriale. Non usare un utensile per uno scopo per cui è non era previsto.

7. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi parti mobili. Indumenti protettivi, elettricamente non conduttivi e antiscivolo si raccomandano calzature adatte durante il lavoro. Indossare una copertura restrittiva per contenere i capelli capelli lunghi.

8. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza antiurto approvati ISO. Indossare una visiera completa se si producono limature di metallo o trucioli di legno. Indossare un Maschera antipolvere o respiratore approvati ISO quando si lavora in prossimità di metallo e sostanze chimiche polveri e nebbie.

9. Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati. Non sporgerti sopra o attraverso la macchina in funzione.

10. Mantieni gli utensili con cura. Mantieni gli utensili affilati e puliti per un uso migliore e più sicuro. prestazioni. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. le maniglie devono essere sempre pulite, asciutte e prive di olio e grasso.

11. Resta vigile. Guarda cosa stai facendo; usa il buon senso. Non azionare alcun strumento quando sei provato.

SALVA QUESTE ISTRUZIONI

Modello	Modello HZX-988
Ingresso	120V 60Hz	220 -240V 50Hz
Energia	262W	273W
Larghezza di taglio	1ÿ85mm	1ÿ85mm
Lunghezza di taglio	1ÿ99999mm	1ÿ99999mm
tagliare spessore	3 millimetri	3 millimetri

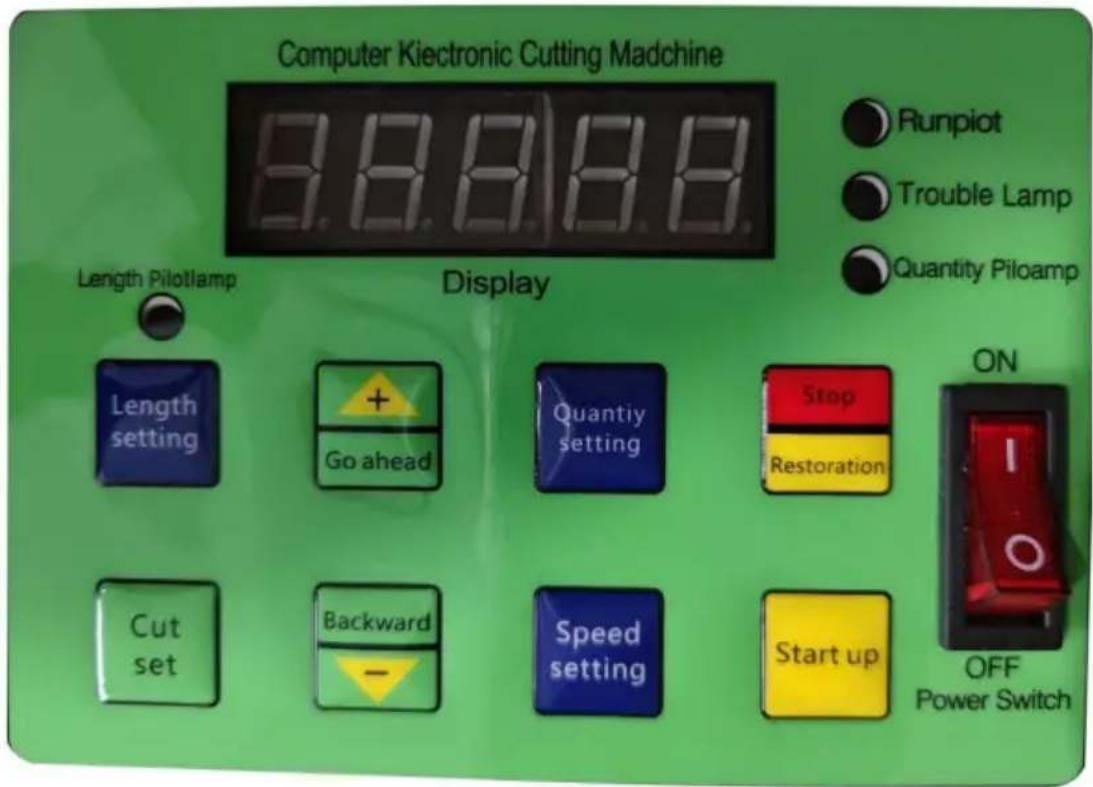

DESCRIZIONE FUNZIONALE

Il motore del cutter del programma può essere impostato come motore a corrente alternata o motore passo-passo. può iniziare prima a tagliare o prima ad alimentare.

Questa macchina funziona a temperatura normale e se funziona a temperatura elevata temperatura (superiore a 80 gradi Celsius), influirà sulla

prestazioni della macchina, che non hanno influenza sull'ambiente ed energia.

Runpiot: accende la spia luminosa, la luce verde si accende quando la macchina corre

Spia di guasto : spia di segnalazione guasti, un guasto della macchina causerà una luce rossa e un allarme

Spia luminosa quantità : se il numero è impostato, la luce si accenderà

essere acceso

Pulsante di accensione e spegnimento : Pulsante di accensione e spegnimento dell'alimentazione principale della macchina.

Arresto/Ripristino:Premendo il pulsante durante il funzionamento della macchina, premere 3 secondi per contare zero

Avvio : tasto di avvio, tasto di avvio del dispositivo

Impostazione quantità: imposta il tasto del numero totale, numero totale di macchine impostato su

valore massimo 99999

Impostazione della velocità: tasto velocità, imposta la velocità di alimentazione da 1 a 99, premere a lungo per 3 secondi per accedere all'interno per impostare l'intervallo di velocità del coltello da 0 a 3

“+”Vai avanti: tasto di movimento del punto di alimentazione, clic manuale sull'alimentazione e imposta anche la lunghezza del tasto “+”

“-”Indietro: tasto di movimento del punto di ritorno, imposta anche l'impostazione della lunghezza “-”

Impostazione della lunghezza: tasto di impostazione della lunghezza, il dispositivo imposta il tasto della lunghezza, sincronizza anche l'impostazione del tasto di conferma della lunghezza, l'impostazione interna, premendo a lungo per 3 secondi, può accedere all'impostazione di compensazione dell'errore (impostazione standard 50, la lunghezza è ridotta, massimo 99 numeri, lunghezza inferiore, minimo 00)

Set di taglio: prova a tagliare un pulsante del coltello, il parametro di lunghezza è impostato, puoi premere il taglio di prova, per misurare la lunghezza, ma anche la lunghezza e la velocità del tasto della cifra successiva

Spia luminosa di lunghezza: Spia luminosa di lunghezza, la lunghezza imposta una luce verde

INTRODUZIONE ALLA FUNZIONE DEL PANNELLO

Interruttore di alimentazione: questo tasto controlla l'interruttore di alimentazione
Impostazione quantità: premere questo pulsante per accedere allo stato di impostazione del numero corrente
Impostazione della lunghezza: premere questo pulsante per accedere allo stato di impostazione della lunghezza corrente

Imposta taglio: quando il numero è impostato o la lunghezza è impostata, premere il tasto Imposta per accedere

impostazione corrente del numero o della lunghezza.

Via libera: premere il pulsante per indicare un aumento del numero.

Indietro: premere il pulsante per indicare una diminuzione del numero

Stop/Ripristino: premere semplicemente questo tasto per fermarsi, premere a lungo questo tasto per ripristinare il numero.

CONSIDERAZIONI

1. Prima dell'uso, verificare la tensione di alimentazione e il collegamento del cavo di terra.
2. Per garantire la sicurezza, non utilizzare le mani o altri oggetti vicino al taglio.
   coltello durante il taglio.
3. Prima di effettuare qualsiasi regolazione, interrompere l'alimentazione per garantire la sicurezza.
4. Non rimuovere parti di ricambio, se non per la normale manutenzione.
5. Aggiungere l'olio una volta prima di iniziare.
6. Se l'utensile diventa smussato dopo un periodo di tempo, può essere utilizzato dopo la molatura coltello in una smerigliatrice professionale. Il lavoro deve essere eseguito da un professionista.
7. In caso di difficoltà operative, contattateci, vi serviremo
   con tutto il cuore.

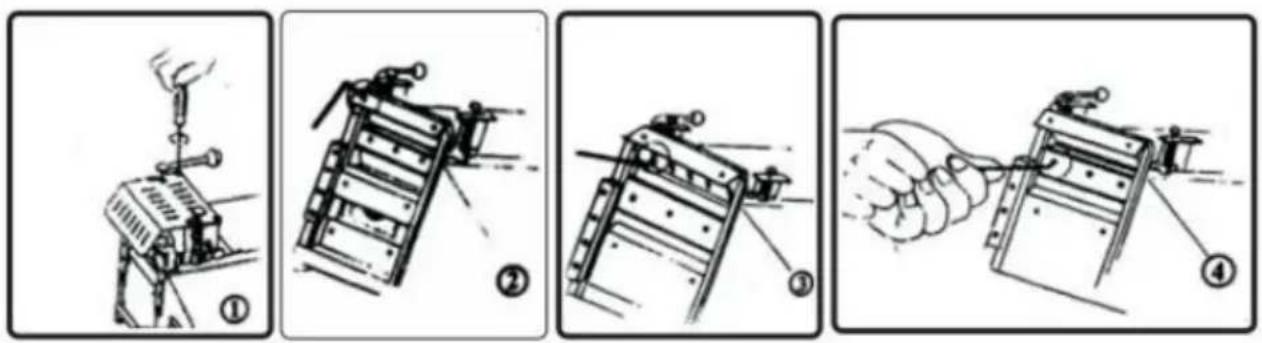

COME CAMBIARE UN COLTELLO

1. Utilizzare prima il cacciavite a croce per allentare la copertura di sicurezza dei 4 bulloni da 3 mm e rimuovere il coperchio di sicurezza. (vedere figura 1)
2. Utilizzare la chiave esagonale interna da due mm e mezzo per allentare le due viti da 5 mm bulloni esagonali nella parte superiore del portautensili. (vedere figura 2)
3. Svitare la vite esagonale con la testa esagonale del coltello superiore con Chiave esagonale da 4 mm e rimuovere il coltello. (vedere figura 3)
4. Rimuovere la vite esagonale con la testa esagonale del coltello inferiore con Chiave esagonale da 4 mm e rimuovere il coltello inferiore. (vedere figura 4)

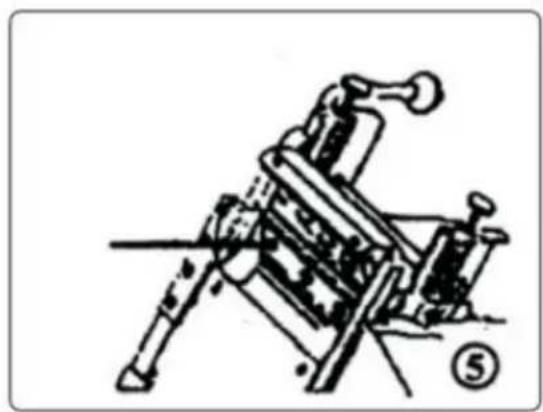

5. Premere il nuovo coltello inferiore nella posizione originale con la testa del cilindro da 3,5 mm vite esagonale con pressione fissa. (vedi figura 5)

6. Movimento sull'installazione del portautensili su un nuovo coltello, ma nel morsetto fisso non premere troppo forte, quindi premere manualmente il tasto M/CUT lasciando semplicemente che il coltello sottostante sotto il bordo sul bordo del coltello e il coltello a contatto, un po' stretto sul poggia utensile 3 Viti a testa cilindrica con esagono incassato da 5 miglia. (vedere figura 6)

7. Utilizzare il tasto M/CUT per testare il taglio utilizzando carta o tessuto sottile e vedere se il coltello e coltello sono installati correttamente.

8. Se il taglio è normale, premere con fermezza la pressione sulla parte superiore dei tre 5 viti cilindriche da mm e il portacoltelli superiore 2.
9. Reinstallare il coperchio di sicurezza.

Istruzioni per l'installazione

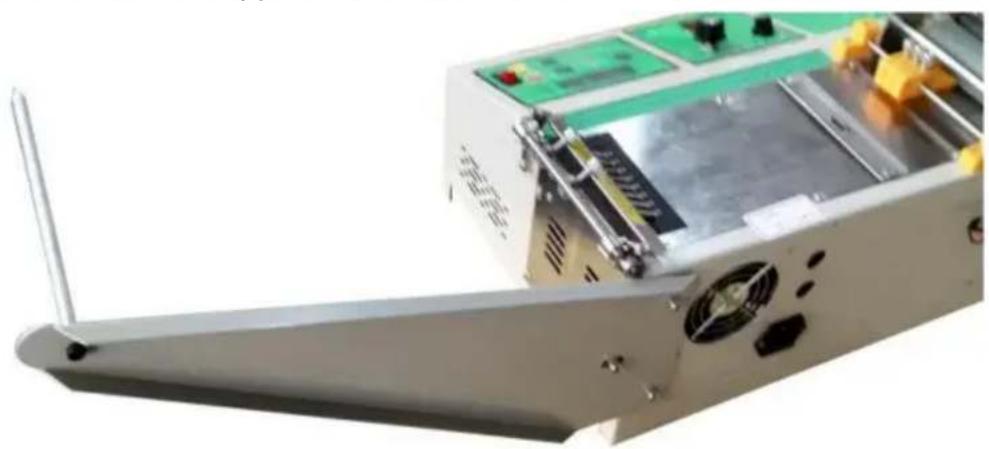

1. Installare il supporto del materiale come mostrato nello schema.

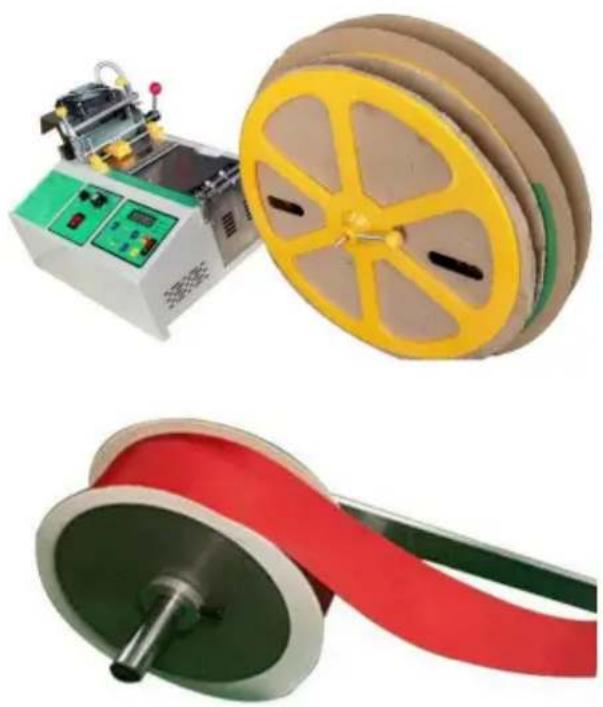

1. Il modo corretto di posizionare il materiale

Posizionamento del materiale (vedi foto), il materiale può essere posizionato manualmente nella lama quando si inizia a rilasciarla.

Taglia la magia e non tagliare entrambe.

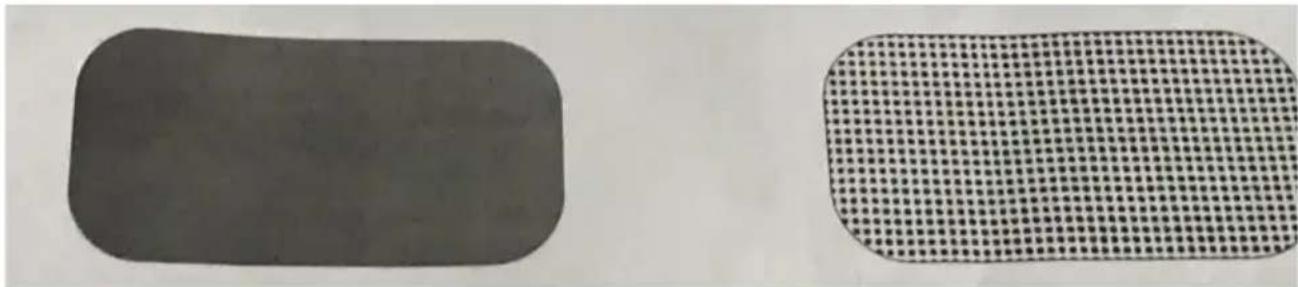

Quando si taglia l'alimentazione del bastoncino magico, la superficie ruvida deve essere rivolto verso l'alto, liscio verso il basso. (come mostrato di seguito)

Il lato ruvido è rivolto verso l'alto (GIUSTO) Il lato ruvido è rivolto verso il basso (SBAGLIA ^-

Come utilizzare l'interruttore del termostato per avviare la funzione fermentatore.

Il coltello da taglio è a temperatura ambiente quando la manopola dell'interruttore di tempra punta verso 0.

Si consiglia di utilizzare la temperatura a 130 gradi Celsius - 250 gradi

Celsius. Dopo 10 minuti di regolazione della temperatura, è possibile premere il pulsante automatico pulsante materiale per completare il lavoro a caldo secondo la procedura di taglio a freddo.

200 250 100 300 150 350 G 800 Adjusting temperature Switch

Misure generali per la risoluzione dei problemi (solo a scopo di riferimento).

NO. condizione			macchina tipo	cause e misure
1.	non trasformatore		Tutti i tipi	Controllare se il collegamento elettrico il filo della candela è in buon contatto.
				Controllare che il fusibile sia scollegato.
2.	C'è energia Ma non può inizio	lancio	Tutti i tipi	Controllare se c'è qualche ingombro sul rullo
				Se il display visualizza un errore del sensore dell'utensile, spegnere e riaccendere l'alimentazione dopo 10 secondi, quando il pannello di controllo la luce verde è accesa, premere il pannello di controllo 5, tagliare il portacoltelli e spostarlo verso l'alto e giù.
				Se il display è normale o anomalo, è necessario spegnere l'alimentazione, accendere il potenza dopo dieci secondi, premere start tasto verde, ancora non si avvia, necessario da considerare il cambio della scheda di comando
		non-principiante	Tutti i tipi	Piastra di pressione di ispezione (coltello freddo; #20&29, coltello caldo#32&36) È troppo stretto.
			Tutti i tipi	Se questa macchina funziona per molto tempo.
		Schermo n. display		la temperatura nell'armadio potrebbe essere molto alta e potrebbe apparire anomala, il che è normale. Smettere di lavorare, spegnere l'interruttore di alimentazione, riaccenderlo più tardi e il display dovrebbe essere normale. Se il display di avvio non è normale durante il freddo, spegnere l'alimentazione e attendere 10 secondi prima di iniziare. Il metodo sopra descritto viene ripetuto più volte, ancora non è normale, aprire il coperchio della scatola per controllare il computer, collegare il cablaggio.
3.	Impossibile tagliare nastro		CALDO coltello	Controllare se la temperatura raggiunge la temperatura preimpostata
				controllare se il coltello caldo è riscaldato.
4.	Basta tagliare il lato del nastro		Tutti i tipi	Controllare se il calore è danneggiato o usurato. La regolazione del coltello avviene tramite taglio manuale e i coltelli superiore e inferiore vengono allineati e sottoposti a manutenzione.
5.	La lunghezza del taglio è diverso dal set valore		Tutti i tipi Allentare il rullo o utilizzare il trasportatore a cinghia
6.	Quando il marchio è stato tagliato fuori, non lo ha fatto arrivare La linea di taglio è tagliare		Colore codice	Spostare il sensore verso il bordo del coltello.
7.	Quando si taglia un marchio, il taglio la linea è tagliata		Colore codice	Spostare il sensore sul retro del coltello
8.	IL display schermo mostra errori	Il sensore di lunghezza è sbagliato	Colore codice	Guasto del sensore
				Controllare se il sensore è ben collegato
				Controllare se il cursore del colore il sensore standard è sintonizzato sul rilevato riferimento.
				Controllare la lunghezza e impostare la lunghezza della chiave in modo che corrisponda alla lunghezza del marchio.
	Errore del sensore dello strumento		Tutti i tipi	Guasto del motore di taglio o del taglio dispositivo di induzione
				1. Quando la spia gialla sul pannello di controllo è accesa quando l'alimentazione è accesa, premere 5. Il portautensili può muoversi verso l'alto e verso il basso. Se non riesce a muoversi, potrebbe essere che il portautensili sia bloccato.2. Aprire la piastra di copertura inferiore per verificare se la linea di rilevamento è allentata e si sposta.3. Aprire il coperchio della scatola per verificare se il sensore dell'utensile è vicino all'interruttore e lo stato della connessione.
				Controllare se il motore della taglierina è normale
9.	Una mano che tocca il la macchina sente corrente elettrica		Tutti i tipi	Durante l'installazione dell'apparecchiatura, l'utente deve essere dotato di un interruttore di dispersione elettrica, di una presa triangolare e di un palo di messa a terra che deve avere una buona linea di messa a terra per garantire il normale funzionamer della macchina.

QUESTIONI CHE RICHIEDONO ATTENZIONE

1. Premere il pulsante di avanzamento e ritorno per regolare la velocità di avanzamento durante il funzionamento.
2. Quando l'output viene visualizzato sull'interfaccia, premere prima il pulsante di arresto, uscire stato del prompt, quindi reimpostare per avviare.
3. Nello stato sospeso, premere avvio, quindi l'ultima camminata che non è stata completato, in stato di standby, premere avvio e una nuova taglierina di alimentazione.
4. Durante l'operazione, premere pausa e quindi premere avvio per continuare. Premere pausa due volte, quindi premere nuovamente Avvio per una nuova taglierina di alimentazione.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.
ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l' interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collega il ricevitore è collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere

smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per riciclaggio di apparecchiature elettriche ed elettroniche.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Unità 5 Albert Edward House, I padiglioni

Preston, Regno Unito

Rappresentante della CE

Azienda

Via Roma 9 Z2021, 76351

Supporto tecnico e certificato di garanzia
