GEBRUIKSAANWIJZING KC133 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

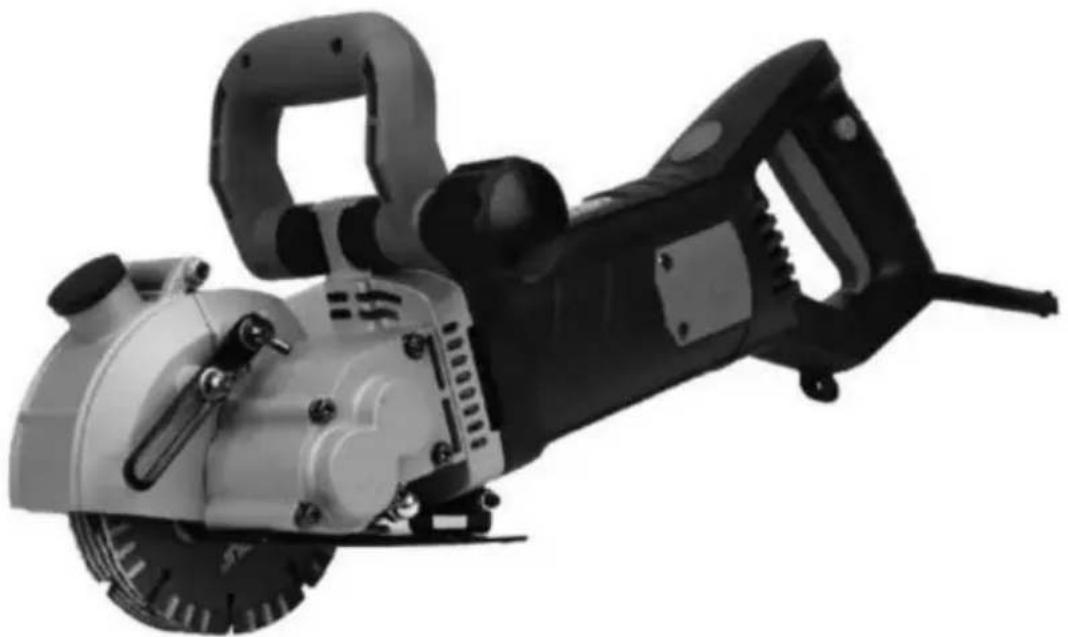

BETONZAAG

MODEL: KC133/KC160/KC125

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Hartelijk dank voor het kiezen van onze producten, u krijgt de beste prijs van het bedrijf uitgebreide technische ondersteuning en servicegarantie.

Productomschrijving: Dit gereedschap is geschikt voor het snijden en vormen van oude vuurvaste steen, cementsteen, lichte steen, betonnen muur (grond) en het zagen van graniet, marmer, keramische tegels en andere bouwmaterialen.

Het product heeft, vergeleken met voorgaande producten, de volgende opvallende kenmerken functies.

1. Bij dezelfde efficiëntie is het gewicht lichter dan de vorige
   producten, waardoor de arbeidsintensiteit van de gebruiker aanzienlijk wordt verminderd. Echter.de diepte van de groef is dieper en breder dan de vorige.
2. Draaibare hulphandgreep, beter geschikt voor het gebruik van verschillende complexe plaatsen.
3. Onderhoud is sneller en gemakkelijker.
4. Uniek lekvrij ontwerp verlengt de levensduur van de machine aanzienlijk, waardoor het veel veiliger is om te bedienen.
5. Het ontwerp van de draaibare achterhandgreep is veiliger en ergonomischer. 6,75-360 graden willekeurig gesneden, geschikt voor alle complexe plaatsen.
6. Dit gereedschap is ontworpen voor water en vacuum met twee in een werking structuur, waardoor het stof van snijbewerkingen sterk wordt verminderd. Met water bewerkingen kunnen de levensduur van het blad effectief verlengen, waardoor de kosten van het inpassen.
7. Uitgerust met een pomp en lekbeschermingspluggen maken het inbrengen gemakkelijker en veiliger.
8. Uitgerust met clamshell-schild, kan effectief grind en stof beschermen op het menselijk letsel. Vermijd volledig de traditionele sleufmachine-afscherming bestond uit gebroken zand en sedimentaire defecten.

PARAMETER

	KC133		KC125Model KC160
Spanning Frequentie	AC220-240V 50Hz		Wisselstroom 120V 60Hz60Hz	AC220-24Wisselstr 0V 50Hz
Beoordeeld Stroom	2500W	2500W	2500W	2500W
Maximaal vermogen	6200W	5800W	4800W	4800W
Snelheid van revolutie	6500 tpm	6800 tpm	6800 tpm 6500 tpm
Zaagblad specificatie	133* 20*4.2 mm	160* 22,2* 2,5 mm	125* 20*2,5mm
Meest snijdend capaciteit(D* IN)	41*42mm	50*38mm	34*42mm

SYSTEEM INSTRUCTIES

Waarschuwingssymbool betekent dat de bedieningsvoorschriften niet worden nageleefd.

procedures in deze handleiding zullen resulteren in persoonlijk letsel of schade aan de machine.

Symbool voor het voorkomen van elektrische schokken, betekent dat elke handeling die niet in

in overeenstemming met de bedieningsprocedures in deze handleiding, zal ertoe leiden schade door elektrische schokken.

Brandsymbool betekent dat de gebruiksaanwijzing niet is nageleefd

Het gebruik van deze handleiding kan brandgevaar opleveren.

Het oogbeschermingssymbol kan worden gewijzigd door andere persoonlijke beschermingsmiddelen toe te voegen. beschermende uitrusting zoals gehoorbescherming, stofmasker, etc.

WAARSCHUWING

Om het risico op letsel te verminderen, mag u alleen accessoires gebruiken die minimaal gelijkwaardig zijn aan de Maximale snelheid aangegeven op het gereedschap.

Algemene veiligheidsregels

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen de waarschuwingen en instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De De term "elektrisch gereedschap" in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap dat op netstroom (met snoer) werkt of op batterijen (snoerloos) werkt hulpmiddel.

1) Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen doen ontbranden. c)
Houd kinderen en omstanders uit de buurt terwijl u een elektrisch gereedschap bedient.
Afleidingen kunnen ervoor zorgen dat u de controle verliest.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig nooit de stekker in welke vorm dan ook manier.

Gebruik geen adapterstekkers met geaarde elektrische gereedschappen.

Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken.

schok als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een

elektrisch gereedschap verhoogt het risico op een elektrische schok. d)

Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, trekken of

het loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verstrengelde snoeren vergroten het risico op elektrische schok.

e) Wanneer u buitenshuis elektrisch gereedschap gebruikt, gebruik dan een verlengsnoer dat geschikt is voor het gebruik.

voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schok.

f) Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar.

door een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezonde verstand wanneer u iets doet.

een elektrisch gereedschap bedienen. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van

Onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstige persoonlijke verwondingen. letsel. b)

Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, zal de persoonlijke

verwondingen. c) Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op de stroombron en/of de batterij, het oppakken of

het gereedschap dragen. Elektrisch gereedschap dragen met uw vinger op de schakelaar of Het inschakelen van elektrisch gereedschap met de schakelaar aan is een uitnodiging voor ongelukken.

d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. A

Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan het gevolg zijn bij persoonlijk letsel. e) Reik

niet te ver. Zorg te allen tijde voor een goede voet en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.

f) Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of

lang haar kan in bewegende delen vast komen te zitten. g)

Indien er voorzieningen zijn voor de aansluiting van stofafzuiging en

verzamelfaciliteiten, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van

Door stofafzuiging kunnen stofgerelateerde gevaren worden verminderd.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw

toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren op de

snelheid waarvoor het is ontworpen. b) Gebruik

het elektrische gereedschap niet als de schakelaar het niet aan en uit zet.

elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet

c) Haal de stekker

uit het stopcontact en/of haal de accu uit het stopcontact.

het elektrische gereedschap voordat u aanpassingen doet, accessoires vervangt of

het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op

het onbedoeld starten van het elektrische gereedschap.

d) Bewaar elektrisch gereedschap dat niet in gebruik is buiten het bereik van kinderen en laat het niet

personen die niet bekend zijn met het elektrische gereedschap of deze instructies voor het bedienen ervan

elektrisch gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. e)

Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk

van onderdelen en andere omstandigheden die de prestaties van het elektrisch gereedschap kunnen beïnvloeden.

werking. Laat het elektrische gereedschap repareren voordat u het gebruikt, als het beschadigd is. Veel

Ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen

met scherpe snijkanten hebben minder kans om vast te lopen en zijn gemakkelijker te controleren. g) Gebruik het

elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met

deze instructies, rekening houdend met de werkomstandigheden en het werk

uit te voeren. Gebruik van het elektrisch gereedschap voor andere handelingen dan die

bedoeld, kan een gevaarlijke situatie ontstaan.

5) Dienstverlening

a) Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend

identieke vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van de stroomvoorziening gewaarborgd is.

gereedschap wordt onderhouden.

Speciale vereisten voor afsnijgereedschap.

6) Veiligheidswaarschuwingen voor afsnijmachines

a) De bij het gereedschap geleverde beschermkap moet stevig aan de stroomvoorziening worden bevestigd. gereedschap en gepositioneerd voor maximale veiligheid, dus zo min mogelijk zaagblad is blootgesteld aan de gebruiker.

Plaats uzelf en omstanders op afstand van het vlak van de draaiende zaag blad.

De bescherming helpt de bestuurder te beschermen tegen gebroken wielfragmenten en onbedoeld contact met het zaagblad. b)

Gebruik alleen gelijmde versterkte of diamantzaagbladen voor uw

elektrisch gereedschap. Alleen omdat een accessoire aan uw elektrisch gereedschap kan worden bevestigd, Het garandeert geen veilige werking. c) Het

nominale toerental van het accessoire moet ten minste gelijk zijn aan het maximale snelheid

op het elektrische gereedschap aangegeven. Accessoires werken sneller dan hun nominale snelheid kan breken en uit elkaar vliegen.

d) Zaagbladen mogen alleen worden gebruikt voor aanbevolen toepassingen. Voor

voorbeeld: niet slijpen met de zijkant van het afkortzaagblad. Schurend afkorten

wielen zijn bedoeld voor het slijpen van randen, waarbij zijdelingse krachten op deze wielen worden uitgeoefend wielen kunnen ervoor zorgen dat ze breken. e)

Gebruik altijd onbeschadigde zaagbladflenzen met de juiste diameter

voor uw geselecteerde zaagblad. De juiste zaagbladflenzen ondersteunen de zaag zaagblad, waardoor de kans op zaagbladbreuk wordt verkleind.

f) Gebruik geen versleten versterkte wielen van grotere elektrische gereedschappen. Zaag messen die bedoeld zijn voor een groter elektrisch gereedschap zijn niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan barsten.

OPMERKING De bovenstaande waarschuwing is niet van toepassing op gereedschappen die alleen zijn bedoeld om te worden gebruikt. gebruikt met diamantschijven.

g) De buitendiameter en de dikte van uw accessoire moeten

binnen de capaciteitsclassificatie van uw elektrisch gereedschap. Onjuist gedimensioneerde accessoires kan niet adequaat worden beschermd of gecontroleerd. h) De asmaat van zaagbladen en flenzen moet goed op de spindel passen van het elektrisch gereedschap.

Zaagbladen en flenzen met asgaten die niet overeenkomen met de montage de hardware van het elektrisch gereedschap raakt uit balans, trilt overmatig en kan leiden tot verlies van controle.

i) Gebruik geen beschadigde wielen. Controleer de zaagbladen voor elk gebruik. op chips en scheuren. Als elektrisch gereedschap of zaagblad valt, controleer dan op schade of installeer een onbeschadigd zaagblad. Na inspectie en installatie het zaagblad, plaats uzelf en omstanders uit de buurt van het vlak van het draaiend zaagblad en laat het elektrische gereedschap op maximaal onbelast toerental draaien gedurende één minuut. Beschadigde zaagbladen zullen normaal gesproken tijdens deze test uit elkaar vallen tijd.

j) Draag persoonlijke beschermingsmiddelen. Gebruik gezichtsmaskers, afhankelijk van de toepassing. schild, veiligheidsbril of veiligheidsbril. Draag indien nodig een stofmasker, gehoorbeschermers, handschoenen en een werkschort die kleine schurende of werkstukfragmenten.

De oogbescherming moet in staat zijn om rondvliegend puin tegen te houden dat door diverse operaties.

Het stofmasker of de ademhalingsbescherming moet deeltjes kunnen filteren gegenereerd door uw operatie.

Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken. k) Houd omstanders op een veilige afstand van het werkgebied. ledereen die het werkgebied betreedt, op de werkplek moeten persoonlijke beschermingsmiddelen worden gedragen.

Fragmenten van het werkstuk of van een gebroken wiel kunnen wegvliegen en schade veroorzaken letsel buiten het directe operatiegebied.

I) Houd het elektrische gereedschap bij het uitvoeren van de werkzaamheden alleen vast aan de geïsoleerde handgrepen. een handeling waarbij het snijaccessoire in contact kan komen met verborgen bedrading of de eigen snoer. Het snijden van accessoires die in contact komen met een "stroomvoerende" draad kan blootliggende metalen onderdelen van het elektrische gereedschap "leven" en kunnen de gebruiker een elektrische schok geven schok.

m) Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, Het snoer kan worden doorgesneden of vastgeklemd en uw hand of arm kan in de draaiend zaagblad. n) Leg

het elektrische gereedschap nooit neer voordat het accessoire volledig is ontladen.

volledig stoppen. Het draaiende wiel kan het oppervlak grijpen en de

elektrisch gereedschap buiten uw controle.

o) Gebruik het elektrisch gereedschap niet terwijl u het aan uw zijde draagt. Onbedoeld

contact met het draaiende accessoire kan uw kleding doen vastlopen, waardoor de

accessoire in uw lichaam. p) Reinig

regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zal de

stof in de behuizing en overmatige ophoping van metaalpoeder

kan elektrische gevaren veroorzaken. q)

Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken

kunnen deze materialen doen

ontbranden. r) Gebruik geen accessoires die vloeibare koelmiddelen nodig hebben. Gebruik geen water of andere

Vloeibare koelmiddelen kunnen elektrocutie of schokken veroorzaken.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR SCHUURMIDDELEN

AFSLUITOPERATIES

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een vastgelopen of vastgelopen draaiend zaagblad.

Knijpen of vastlopen veroorzaakt een snelle blokkering van het draaiende wiel, wat in

draaien zorgt ervoor dat het ongecontroleerde elektrische gereedschap in de richting wordt gedwongen

tegengesteld aan de rotatie van het zaagblad op het punt van de binding.

Als bijvoorbeeld een slijpzaagblad door het werkstuk blijft haken of bekneld raakt,

stuk, de rand van het wiel dat in het knelpunt komt kan graven

in het oppervlak van het materiaal waardoor het zaagblad eruit klimt of schopt

uit. Het zaagblad kan naar de gebruiker toe of van hem af springen, afhankelijk van de

bewegingsrichting van het zaagblad op het punt van

knijpen. Schurende zaagbladen kunnen ook breken onder deze omstandigheden.

Terugslag is het gevolg van verkeerd gebruik van elektrisch gereedschap en/of onjuiste bediening. procedures of omstandigheden en kunnen worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals hieronder aangegeven.

a) Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zodanig dat u in staat stellen om terugslagkrachten te weerstaan. Gebruik altijd de hulphandgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten. De De operator kan koppelreacties of terugslagkrachten beheersen, als dit correct is voorzorgsmaatregelen worden

genomen. b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Accessoire kan terugslag over uw hand. c) Plaats

uw lichaam niet in lijn met het draaiende wiel. Terugslag zal

duw het gereedschap in de richting die tegengesteld is aan de beweging van het wiel op het punt van vastlopen. d)

Wees extra voorzichtig bij het werken aan hoeken, scherpe randen enz. Vermijd stuiteren en

het accessoire vasthaken. Hoeken, scherpe randen of stuiteren hebben een neiging om het draaiende accessoire te laten vastlopen en verlies van controle of terugslag.

e) Bevestig geen zaagketting, houtsnijblad, gesegmenteerd diamantzaagblad of wiel met een omtreksspleet groter dan 10 mm of getand zaagblad.

Zulke messen veroorzaken vaak terugslag en verlies van controle.

f) Laat het wiel niet yvastlopenÿ en oefen geen overmatige druk uit. Probeer niet om maak een

overmatige snijdiepte. Te veel spanning op het wiel verhoogt de belasting en gevoeligheid voor verdraaiing of vastlopen van het wiel in de snede en de mogelijkheid van terugslag of breuk van het zaagblad. g) Wanneer

het wiel vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u de schakelaar in. Haal het elektrische gereedschap uit de machine en houd het stil totdat het wiel loskomt. tot een volledige stop. Probeer nooit het wiel uit de snede te halen terwijl het wiel is in beweging anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregel om de oorzaak van het vastlopen van het zaagblad weg te nemen.

h) Start de zaagbewerking niet opnieuw in het werkstuk. Laat het zaagblad volle snelheid bereiken en voorzichtig de snede opnieuw ingaan. Het zaagblad kan vastlopen, omhoog lopen of terugslaan als het elektrische gereedschap opnieuw in het werkstuk wordt gestart. i) Steunpanelen of een te groot werkstuk om het risico op zaagschade te minimaliseren lemmetklem en terugslag. Grote werkstukken hebben de neiging om door te zakken onder hun eigen gewicht. Onder het werkstuk moeten steunen worden geplaatst nabij de lijn van zaagsnede en dicht bij de rand van het werkstuk aan beide zijden van het zaagblad. j) Wees extra voorzichtig bij het maken van een “pocket cut” in bestaande muren of andere blinde gebieden.

Het uitstekende wiel kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag kunnen veroorzaken.

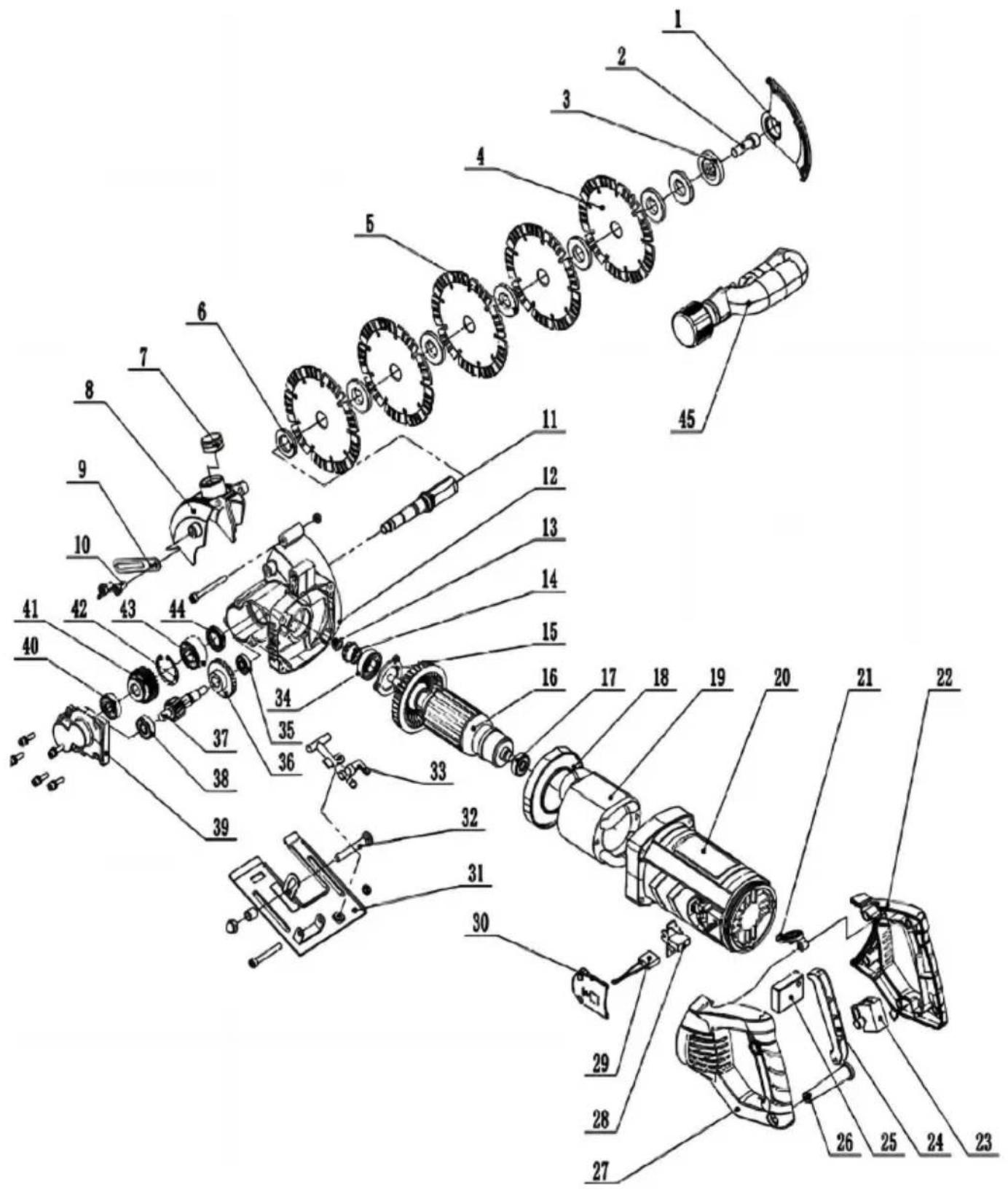

NAAM VAN HET COMPONENT

1 schakelaar;	5 voorste handgreep	9 lager
	6 Aluminium kopschaal2 handvat dekeel grondplaat
3 draaiknop 4	7 beweegbaar schild	11 kraan
chassis	8 zaagblad	12 borstelhoes

1) De werkruimte moet schoon, licht en goed geventileerd zijn.
2) Gebruik deze machine niet op plaatsen met ontvlambare en explosieve gassen. materialen.
3) Wanneer de machine in werking is, dient u deze uit de buurt van kinderen, omstanders en dieren te houden.
4) Gebruik het netsnoer niet om de machine te trekken. Anders kan het beschadigd en kan niet goed

functioneren.

1) De machine gebruikt een lekbeveiligingsplug, gebruik de plug zoals de eisen voor waarschuwingslabels
2) Het type stopcontact van de voeding moet overeenkomen met de stekker geleverd door deze machine. Het is niet toegestaan om enige verandering aan de stekker aan te brengen structuur, en gebruik deze machine onder de voorwaarde van stroomvoorziening met aardingsdraad.
3) Gebruik dit apparaat niet buitenshuis op een regenachtige dag.
4) Gebruik het netsnoer niet om de machine te trekken, om te voorkomen dat machine is niet goed en kan niet goed werken
5) We moeten voorkomen dat het netsnoer in contact komt met hete, natte en scherpe voorwerpen. materiaal en bewegende delen.
6) Wanneer het apparaat buitenshuis wordt gebruikt, gebruik dan het netsnoer
4 ÿ boven en buiten uitsteken en de verbinding betrouwbaar houden.
7) Zorg ervoor dat u na het inschakelen van de machine geen enkel lichaamsdeel aanraakt. muuroppervlak.

PERSOONLIJKE VEILIGHEID

1) Wees altijd op uw hoede bij het bedienen van de machine en gebruik nooit de machine onder omstandigheden van vermoeidheid, alcoholmisbruik, drugs of medicatie om ongevallen door onoplettendheid tijdens het gebruik te voorkomen.
2) Zorg ervoor dat u tijdens het gebruik beschermende uitrusting gebruikt, zoals een stofmasker. maskers, brillen, oorkappen en dergelijke. Om te voorkomen dat er zand en stof opspatten

kneuzingen aan de ogen en het gezicht, of gehoorverlies door hard geluid.

3) Om te voorkomen dat de machine per ongeluk start, moet u ervoor zorgen dat de schakelaar van de machine uit staat.

voordat u de stroom inschakelt. Zorg voor de juiste verbinding met de

vermogen Leg uw vinger niet op de schakelaarknop om ongelukken te voorkomen.

4) Controleer voor het starten van de machine of de sleutel voor het verstellen van de vergrendeling en gereedschap uit de machine is verwijderd.

5) Tijdens het gebruik mag het lichaam niet te ver naar voren worden gestrekt,

Zorg dat je lichaam altijd in balans is.

6) Draag tijdens het gebruik geen losse kleding, draag geen sieraden en gebruikers met langer haar moeten hun haar in de beschermkappen gooien, zodat

Raak de bewegende delen tijdens het gebruik niet aan, want dit kan ongelukken veroorzaken.

HET GEBRUIK VAN DE MACHINE EN VOORZORGSMAATREGELEN

1) Controleer voor gebruik de veiligheid van de voeding. Slechte aansluiting en netsnoer kan slecht contact veroorzaken. In ernstige gevallen kan het elektrische schokken, brand en andere ongevallen.

2) Houd de machine tijdens het sleufsnijden recht en ga vooruit gelijkmatig.

3) Operators moeten geïsoleerde handschoenen en geïsoleerde schoenen dragen bij het gebruik waterbesparende werking, om elektrische schokken te voorkomen.

4) Trek de geleidingsdraad op het werkoppervlak om de efficiëntie te verbeteren en nauwkeurigheid van het sleufwerk.

5) De machine is krachtig en heeft een zwaardere werklast, dus zorg ervoor dat de verbindend

componenten stevig en betrouwbaar zijn voordat u ze gebruikt.

6) Waterloze snijbewerkingen moeten worden uitgerust met een stofafzuiging apparatuur, om een goede werkomgeving te garanderen

7) Wanneer u de machine draait, moet u de klep openen terwijl u betaalt speciale aandacht voor de bescherming tegen vliegend zand. Sleufwerk zonder bescherming is erg gevaarlijk. In ernstige gevallen zal het persoonlijk letsel veroorzaken.

8) Wanneer u een pomp gebruikt om een groef in de muur te maken, werk dan van boven naar benede

Zorg ervoor dat er geen water in het apparaat stroomt.

GEBRUIKSAANWIJZING

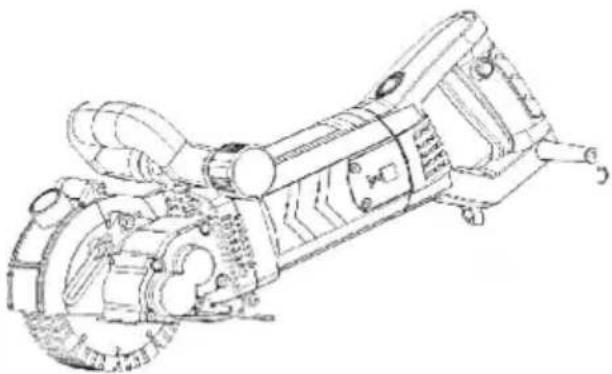

A
Bij bediening naar de sleuf gericht

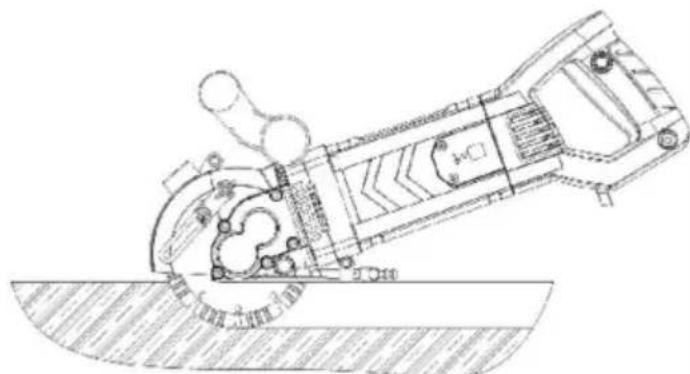

Zijhandgreep naar vorenDe toestand van een deksel wanneer de	Een vlakke wand om te snijden (sleuven te maken)wanneer het deksel gesloten isdeksel is g

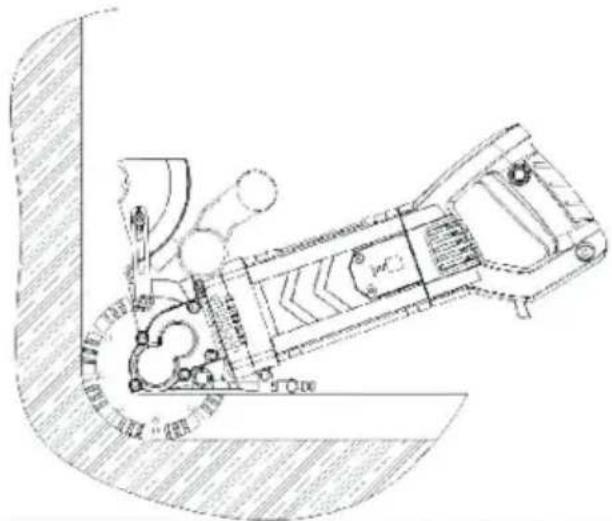

BWanneer de hoekgleufbewerking
Draai de schroeven los De stand van zaken van de omverwerping.	[Zijhandgreep achtergrond]Wanneer het deksel omgedraaid is, wordt het gebruikt om hoeken in de muur te snijden (sleuven t

HET GEBRUIK VAN WATERPOMPEN

1. Een leiding naar de machine op de kraan.
2. Het andere uiteinde van de waterleiding in de uitlaat van de pomp.
3. Zet de pomp in de emmer met water, steek de stekker in het stopcontact en dan kan het water worden afgevoerd gebruikt.

VERVANG HET SNIJSTUK

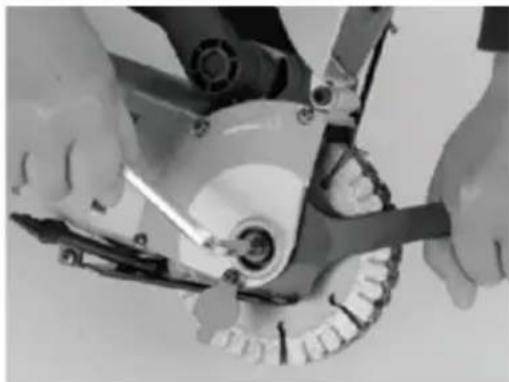

1. Draai de schroef los en draai de activiteit om schild

1. Vouw tegen de klok in uit

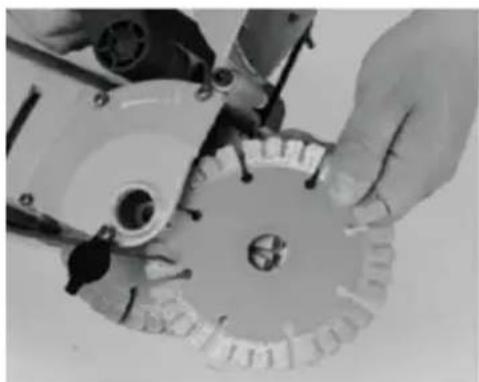

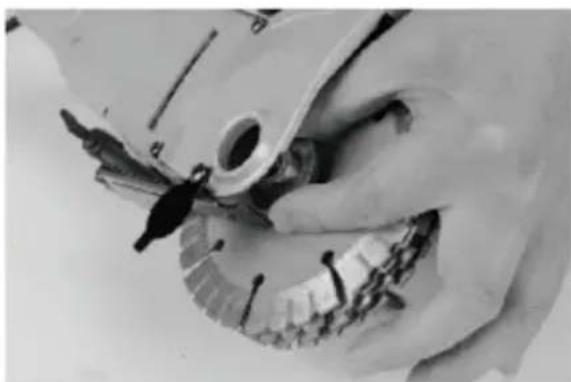

1. Verwijder de drukplaat en zaag 6. Verwijder de afstandhouder tussen de zaag blad messen

1. Verwijder de volgorde van de omgekeerde volgorde installatie, om de vervanging te voltooien. (Sluit met de klok mee)

ONDERHOUD EN REPARATIE VAN DE MACHINE

Voordat u met onderhoud of verzorging van dit apparaat begint, moet u de stroomtoevoer afsluiten en de stekker uit het stopcontact halen!

1) De machine is vervaardigd volgens veiligheidsnormen en mag niet worden gedemonteerd als de machine niet werkt.
2) Bij reparaties moeten de accessoires de reserveonderdelen zijn die door ons bedrijf worden geleverd, anders raakt de machine beschadigd.
3) Na elk gebruik van de machine, zorg ervoor dat u het grind en stof op de machine schoonmaakt en houd alle werkende onderdelen zoals schakelaars, stekkers en handgrepen schoon en houd het buiten bereik van kinderen, houd het droog. Voorkom roest op de machine kan niet werken of ongelukk

MACHINE COMPONENTEN DIAGRAM

Index Nee.	Beschrijving	Aantal	Index Nee.	Beschrijving	Aantal
1	Zijdeksel	1	24	Schakelknop	1
2	Interne zeshoek schroeven M10X25	1	25	zachte start	1
3	Bovenste druk bord	1	26	Draadmantel	1
4 Zaagblad		5	27	Linker handvat	1
5	Vulstuk	7	28	Koolborstelframe	2
6	Lagere druk bord	1	29	Koolborstel	2
7	Rubberen stop	1	30	Borstelhouder deksel	2
8	Beschermhoes	1	31	vloer	1
9	Snelle limiet	1	32	Rijtuigschroef	1
10	Uitgaande as van	2	33	Waterkraan	1
11	vlinderschroef	1	34	Lager 6202	1
12 Hoofd		1	35	Lager 608	1
13	Losse moer M8	1	36	Grote parachutetand	1
14	Kleine strandtand	1	37 Tandwielas		1
15	persplaat	1	38	Lager 6000	1
16	rotor	1	39	Lagerzitting	1
17	Lager 629	1	40	Lager 6200	1
18	Geleidingsring	1	41	Versnelling	1
19	Stator	1	42	Gat tandwielring	1
20	Schelp	1	43	Lager 3202	1
21	Draaiknop	1	44	Skelet oliekeerring	1
22	Rechter handvat	1	45	Montage zijhandgreep	1
23	schakelaar	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-
