BEDIENUNGSANLEITUNG KC133 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

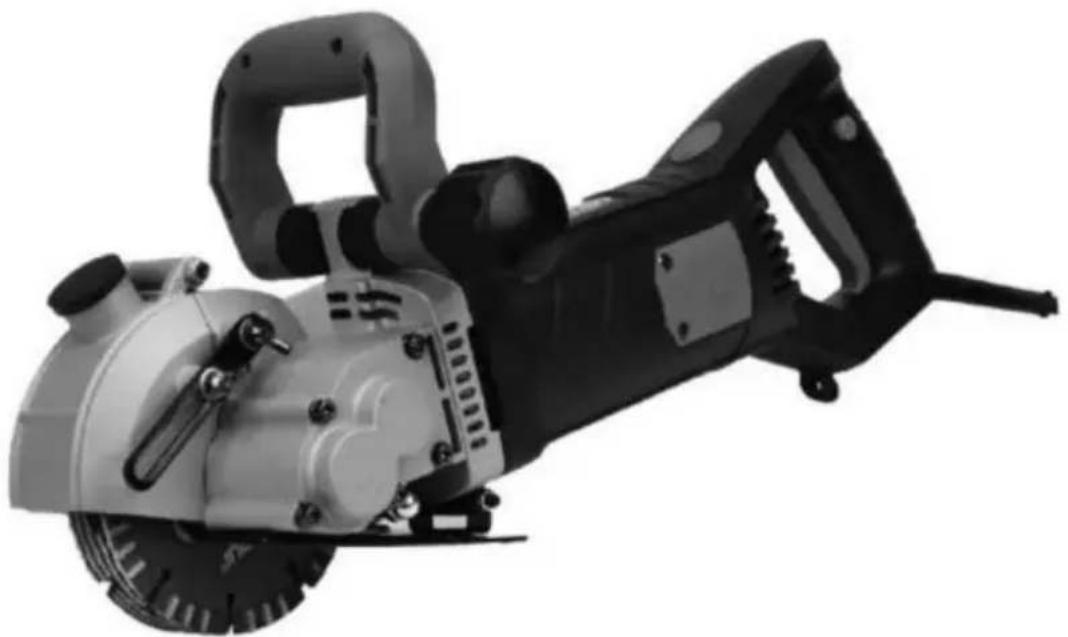

BETONSÄGE

BENUTZERHANDBUCH

MODELL: KC133/KC160/KC125

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

BETONSÄGE

MODELL: KC133/KC160/KC125

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Herzlichen Dank für die Wahl unserer Produkte, Sie erhalten die Firma

Umfassender technischer Support und Servicegarantie.

Produktbeschreibung: Dieses Werkzeug eignet sich zum Schneiden und Formen von alten

Feuerstein, Zementstein, Leichtstein, Betonwand (Boden) und das Schneiden von

Granit, Marmor, Keramikfliesen und andere Baumaterialien.

Das Produkt weist im Vergleich zu früheren Produkten folgende hervorstechende Merkmale auf Merkmale.

1. Bei gleicher Effizienz ist das Gewicht geringer als beim Vorgänger

Produkte, die die Arbeitsintensität des Benutzers erheblich reduzieren. Allerdings ist die Tiefe der

die Rille ist tiefer und breiter als die vorherigen.

1. drehbare hilfs griff, mehr geeignet für die verwendung von einer vielzahl von

komplexe Orte.

1. Die Wartung ist schneller und bequemer.

2. Einzigartiges auslaufsicheres Design erhöht die Lebensdauer der Maschine

erheblich und macht den Betrieb wesentlich sicherer.

1. Das Design des drehbaren hinteren Griffs ist sicherer und ergonomischer. 6,75–360

Grad beliebiger Schnitt, geeignet für alle komplexen Einsatzorte.

1. Dieses Werkzeug ist für Wasser und Vakuum mit zwei in einem Betrieb konzipiert

Struktur, die den Staub beim Schneiden stark reduziert. Mit Wasser

Operationen können die Lebensdauer der Klinge effektiv verlängern und dadurch die

Kosten für die Einteilung in Schlitze.

1. Ausgestattet mit einer Pumpe und Auslaufschutzstopfen erleichtern das Einstecken und sicherer.

2. Ausgestattet mit Clamshell-Schild, kann effektiv schützen den Kies, Staub

auf die menschliche Verletzung. Vermeiden Sie vollständig den traditionellen Schlitzmaschinenschutz war gebrochener Sand und Sedimentdefekte.

PARAMETER

	KC133		KC125Modell KC160
StromspannungFrequenz	Wechselstrom 220-240 V50 Hz	60 Hz 60 Hz	Wechselstrom 120 V	AC220-24Wechselstr0 V 50 Hz
BewertetLeistung	2500 W	2500 W	2500 W	2500 W
Maximale Leistung	6200 W	5800 W	4800W	4800W
Geschwindigkeit derRevolution	6500 U/min 6800	U/min 6800 U/min
SägeblattSpezifikation	133* 20*4,2mm	160* 22,2*2,5 mm	125* 20*2,5 mm
Die meistenKapazität(D*IN)	41 x 42 mm	50 x 38 mm	34 x 42 mm

SYMBOLANWEISUNGEN

Das Warnsymbol bedeutet, dass die Nichtbeachtung der Betriebsanleitung

Die in diesem Handbuch beschriebenen Vorgehensweisen können zu Verletzungen oder Schäden am Maschine.

Das Symbol „Stromschlag vermeiden“ bedeutet, dass jeder Vorgang, der nicht

die in diesem Handbuch beschriebenen Betriebsverfahren, führt dazu,

Schäden durch Stromschlag.

Das Feuersymbol bedeutet, dass die Bedienungsanleitungen nicht befolgt werden.

Dieses Handbuch kann zu Brandgefahr führen.

Das Augenschutzsymbol kann durch das Hinzufügen anderer persönlicher

Schutzausrüstung wie Gehörschutz, Staubmaske etc.

WARNUNG

Um das Verletzungsrisiko zu verringern, verwenden Sie nur Zubehör, das mindestens dem Maximaldrehzahl auf dem Werkzeug angegeben.

Allgemeine Sicherheitsregeln

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Bei Nichtbeachtung

Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlag, Brand und/oder

schwere Verletzungen. Bewahren Sie alle Warnhinweise und Anweisungen für die Zukunft auf.

Der Begriff "Elektrowerkzeug" in allen unten aufgeführten Warnhinweisen bezieht sich auf Ihre

netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses)

Werkzeug.

1) Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche laden Unfälle.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken

da dies den Staub oder die Dämpfe entzünden

könnte. c) Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.

Durch Ablenkung können Sie die Kontrolle verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals Weg.

Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden

Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko eines Stromschlags.

Stromschlag, wenn Ihr Körper geerdet ist. c) Setzen Sie

Elektrowerkzeuge nicht Regen oder Nässe aus. Wasser, das in ein

Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d)

Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen Sie das Elektrowerkzeug vom Stromnetz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder bewegliche Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags. Schock.

e) Wenn Sie ein Elektrowerkzeug im Freien verwenden, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko Stromschlag.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie eine Erdung Fehlerstrom-Schutzschalter (GFCI) geschützte Stromversorgung. Die Verwendung eines GFCI reduziert es besteht die Gefahr eines Stromschlags.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand, wenn Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

Verletzungen. b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz je nach Einsatzbedingungen verringern das persönliche

Verletzungen. c) Unbeabsichtigtes Einschalten vermeiden. Stellen Sie sicher, dass der Schalter in der Aus-Position ist. bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es aufheben oder Tragen des Werkzeugs. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder Das Einschalten von Elektrowerkzeugen mit eingeschaltetem Schalter kann zu Unfällen führen. d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein in einem rotierenden Teil des Elektrowerkzeugs steckender Schraubenschlüssel oder Schlüssel kann zu e) Überstrecken Sie sich

nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das Gleichgewicht. ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder

lange Haare können in beweglichen Teilen hängen bleiben.

g) Wenn Vorrichtungen für den Anschluss von Staubabsaugung und

Sammelstellen, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß genutzt werden.

Durch Staubabsaugung können staubbedingte Gefahren verringert werden.

4) Verwendung und Pflege von Elektrowerkzeugen

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre

Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der

b) Benutzen Sie das Elektrowerkzeug nicht,

wenn der Schalter nicht funktioniert.

Das Benutzen eines Elektrowerkzeugs, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und

c) Ziehen Sie den

Stecker aus der Steckdose und/oder den Akkupack aus der

das Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder

Lagerung von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf und lassen Sie sie nicht

Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht

Elektrowerkzeug. Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich. e)

Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen,

Teile gebrochen sind oder andere Zustände vorliegen, die die Leistung des Elektrowerkzeugs beeinträchtigen können.

Betrieb. Lassen Sie das Elektrowerkzeug bei Beschädigung vor dem Einsatz reparieren. Viele

Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden Sie

Elektrowerkzeug, Zubehör und Werkzeuge usw. gemäß

diese Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der

Verwendung des Elektrowerkzeugs für andere Zwecke als die, die

beabsichtigte Verwendung kann zu einer gefährlichen Situation führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von einem qualifizierten Reparaturfachmann reparieren und verwenden Sie identische Ersatzteile. Dadurch wird die Sicherheit des Netzteils gewährleistet

Werkzeug wird gewartet.

Besondere Anforderungen an das Trennwerkzeug.

6) Sicherheitshinweise zum Abschalten der Maschine

a) Die mit dem Werkzeug mitgelieferte Schutzvorrichtung muss sicher an der Stromversorgung befestigt sein. Werkzeug und für maximale Sicherheit positioniert, so dass die geringste Menge an Sägeblatt ist zum Bediener hin offen.

Halten Sie sich und umstehende Personen von der Ebene der rotierenden Säge fern. Klinge.

Der Schutz schützt den Bediener vor gebrochenen Radsplittern und unbeabsichtigter Kontakt mit dem Sägeblatt.

b) Verwenden Sie für Ihre Säge nur gebundene, verstärkte oder diamantierte Trennsägeblätter. Elektrowerkzeug. Nur weil ein Zubehör an Ihr Elektrowerkzeug angeschlossen werden kann,

c) Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des

Höchstgeschwindigkeit

auf dem Elektrowerkzeug gekennzeichnet. Zubehör läuft schneller als seine Nennleistung Geschwindigkeit kann brechen und

auseinanderfliegen. d) Sägeblätter dürfen nur für empfohlene Anwendungen verwendet werden. Für Beispiel: Nicht mit der Seite des Trennsägeblattes schleifen. Trennschleifen sind für das Umfangsschleifen bestimmt, seitliche Kräfte werden auf diese ausgeübt

e) Verwenden Sie immer unbeschädigte

Sägeblattflansche mit dem richtigen Durchmesser.

für Ihr ausgewähltes Sägeblatt. Richtige Sägeblattflansche unterstützen die Säge Dadurch wird die Gefahr eines Sägeblattbruchs verringert.

f) Verwenden Sie keine abgenutzten verstärkten Scheiben von größeren Elektrowerkzeugen. Klingen, die für ein größeres Elektrowerkzeug bestimmt sind, sind nicht für die höheren Geschwindigkeit eines kleineren Werkzeugs und kann platzen.

HINWEIS Die obige Warnung gilt nicht für Werkzeuge, die ausschließlich für den Wird mit Diamantscheiben verwendet.

g) Der Außendurchmesser und die Dicke Ihres Zubehörs müssen

innerhalb der Leistungsangaben Ihres Elektrowerkzeugs. Falsch dimensionierte Zubehörteile nicht ausreichend geschützt oder kontrolliert werden können. h)

Die Dorngröße der Sägeblätter und Flansche muss richtig zur Spindel passen des Elektrowerkzeuges.

Sägeblätter und Flansche mit Aufnahmebohrungen, die nicht zur Aufnahme passen

Die Hardware des Elektrowerkzeugs läuft aus dem Gleichgewicht, vibriert übermäßig und kann zum Kontrollverlust führen.

i) Verwenden Sie keine beschädigten Räder. Überprüfen Sie vor jedem Gebrauch die Sägeblätter auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder das Sägeblatt herunterfällt, beschädigtes Sägeblatt oder ein unbeschädigtes Sägeblatt einbauen. Nach der Überprüfung und des Sägeblattes, halten Sie sich und umstehende Personen von der Ebene des rotierenden Sägeblatt und lassen Sie das Elektrowerkzeug bei maximaler Leerlaufdrehzahl eine Minute. Beschädigte Sägeblätter brechen normalerweise während dieses Tests auseinander Zeit.

j) Persönliche Schutzausrüstung tragen. Je nach Anwendung Gesichtsschutz verwenden Schutzschild, Schutzbrille oder Schutzgläser. Tragen Sie ggf. eine Staubmaske, Gehörschutz, Handschuhe und eine Werkstattschürze, die kleine Schleifmittel oder Werkstückfragmente.

Der Augenschutz muss in der Lage sein, fliegende Trümmer aufzuhalten, die durch verschiedene Operationen.

Die Staubmaske oder das Atemschutzgerät muss in der Lage sein, Partikel zu filtern durch Ihren Vorgang generiert.

Längerer Lärm mit hoher Intensität kann zu Gehörverlust führen. k) Halten Sie umstehende Personen in sicherem Abstand vom Arbeitsbereich. Jeder, der

Im Arbeitsbereich muss persönliche Schutzausrüstung getragen werden.

Bruchstücke des Werkstücks oder eines gebrochenen Rades können wegfliegen und Verletzungen außerhalb des unmittelbaren Operationsbereichs.

I) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie eine Operation, bei der das Schneidwerkzeug mit versteckten Leitungen oder deren eigenes Kabel. Der Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel kann freiliegende Metallteile des Elektrowerkzeugs stehen unter Spannung und können dem Bediener einen elektrischen Schlag versetzen. Schock.

m) Positionieren Sie das Kabel so, dass es nicht in das rotierende Zubehör gerät. Wenn Sie die Kontrolle verlieren, Das Kabel kann durchtrennt oder eingeklemmt werden und Ihre Hand oder Ihr Arm können in das rotierenden Sägeblatt. n)

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug

vollständiger Stillstand. Das sich drehende Rad kann sich an der Oberfläche festsetzen und das

o) Lassen Sie das Elektrowerkzeug nicht

laufen, während Sie es tragen. Unbeabsichtigte

Der Kontakt mit dem rotierenden Zubehör könnte Ihre Kleidung beschädigen und die

p) Reinigen Sie regelmäßig die

Lüftungsschlitze des Elektrowerkzeugs. Der Lüfter des Motors saugt die

Staub im Gehäuse und übermäßige Ansammlung von Metallpulver

kann elektrische Gefahren verursachen.

q) Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken

r) Verwenden Sie kein Zubehör, das

flüssige Kühlmittel benötigt. Die Verwendung von Wasser oder anderen

Die Verwendung von flüssigen Kühlmitteln kann zu einem Stromschlag oder Schock führen.

WEITERE SICHERHEITSHINWEISE FÜR SCHLEIFMITTEL

ABSCHNEIDVORGÄNGE

Rückschlag und entsprechende Warnungen

Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder hängengebliebenes rotierendes Sägeblatt.

Einklemmen oder Hängenbleiben führt zu einem schnellen Abwürgen des rotierenden Rades, was wiederum

Das unkontrollierte Elektrowerkzeug wird durch die Drehung in die

entgegengesetzt zur Drehung des Sägeblattes an der Stelle der Bindung.

Wenn beispielsweise ein Sägeblatt im Werkstück hängen bleibt oder eingeklemmt wird,

Stück, die Kante des Rades, die in den Quetschpunkt eindringt, kann sich eingraben

in die Oberfläche des Materials eindringt, wodurch das Sägeblatt herausklettert oder zurückschlägt

aus. Das Sägeblatt kann entweder auf den Bediener zu oder von ihm weg springen, je nach

Bewegungsrichtung des Sägeblatts am Punkt der

Einklemmen. Unter diesen Umständen können auch Trennschleifblätter brechen.

Ein Rückschlag ist die Folge eines Missbrauchs des Elektrowerkzeugs und/oder einer falschen Bedienung Verfahren oder Bedingungen und können durch entsprechende Vorsichtsmaßnahmen vermieden werden wie unten angegeben.

a) Halten Sie das Elektrowerkzeug fest und positionieren Sie Körper und Arm so,
ermöglichen Ihnen, Rückschlagkräften entgegenzuwirken. Verwenden Sie immer den Zusatzhandgriff, falls vorhanden,
für maximale Kontrolle über Rückschlag oder Drehmomentreaktion beim Start. Die
Der Bediener kann Drehmomentreaktionen oder Rückschlagkräfte kontrollieren, wenn richtig
b) Halten Sie Ihre Hand niemals
in die Nähe des rotierenden Zubehörs. Das Zubehör kann
c) Positionieren Sie Ihren Körper
nicht in einer Linie mit dem rotierenden Rad. Ein Rückschlag wird
treiben Sie das Werkzeug in die entgegengesetzte Richtung zur Bewegung des Rades am Punkt der
d) Seien Sie

besonders vorsichtig bei der Arbeit an Ecken, scharfen Kanten usw. Vermeiden Sie

hüpfen und

das Zubehör hängen bleibt. Ecken, scharfe Kanten oder springende

Tendenz, sich am rotierenden Zubehör zu verfangen und dadurch den Verlust der Kontrolle oder Rückschlag.

e) Befestigen Sie keine Sägekette, kein Schnitzmesser, kein segmentiertes Diamantblatt Rad mit einem Umfangsspalt größer als 10 mm oder gezahntes Sägeblatt.

Bei solchen Klingen kommt es häufig zu Rückschlägen und Kontrollverlust.

f) Das Rad nicht blockieren oder übermäßigen Druck ausüben. Versuchen Sie nicht, machen Sie eine

übermäßige Schnitttiefe. Eine Überbeanspruchung der Scheibe erhöht die Belastung und

Anfälligkeit für Verdrehen oder Verklemmen des Rades im Schnitt und die Möglichkeit

g) Wenn das Rad blockiert oder ein Schnitt aus

irgendeinem Grund unterbrochen wird, schalten Sie

Schalten Sie das Elektrowerkzeug aus und halten Sie das Elektrowerkzeug ruhig, bis die Scheibe

zum Stillstand. Versuchen Sie niemals, das Rad aus dem Schnitt zu entfernen, während

das Rad in Bewegung ist, sonst kann es zu einem Rückschlag kommen. Untersuchen Sie

Korrekturmaßnahme zur Beseitigung der Ursache für das Verklemmen des Sägeblattes.

h) Starten Sie den Sägevorgang im Werkstück nicht erneut. Lassen Sie das Sägeblatt

erreichen Sie die volle Geschwindigkeit und beginnen Sie vorsichtig erneut mit dem Schnitt. Das Sägeblatt kann sich

verklemmen, hochwandern oder einen Rückschlag erleiden, wenn das Elektrowerkzeug erneut im Werkstück eingesetzt wird.

i) Stützen Sie Platten oder übergroße Werkstücke ab, um das Risiko von Sägeverletzungen zu minimieren.

Sägeblattklemmung und Rückschlag. Große Werkstücke neigen dazu, unter ihrer

Eigengewicht. Stützen müssen unter dem Werkstück in der Nähe der Linie platziert werden

Schnitt und nahe der Kante des Werkstücks auf beiden Seiten des Sägeblattes.

j) Seien Sie besonders vorsichtig, wenn Sie einen „Taschenschnitt“ in bestehende Wände oder andere

tote Winkel.

Das hervorstehende Rad kann Gas- oder Wasserleitungen, elektrische Leitungen oder

Gegenstände, die einen Rückschlag verursachen können.

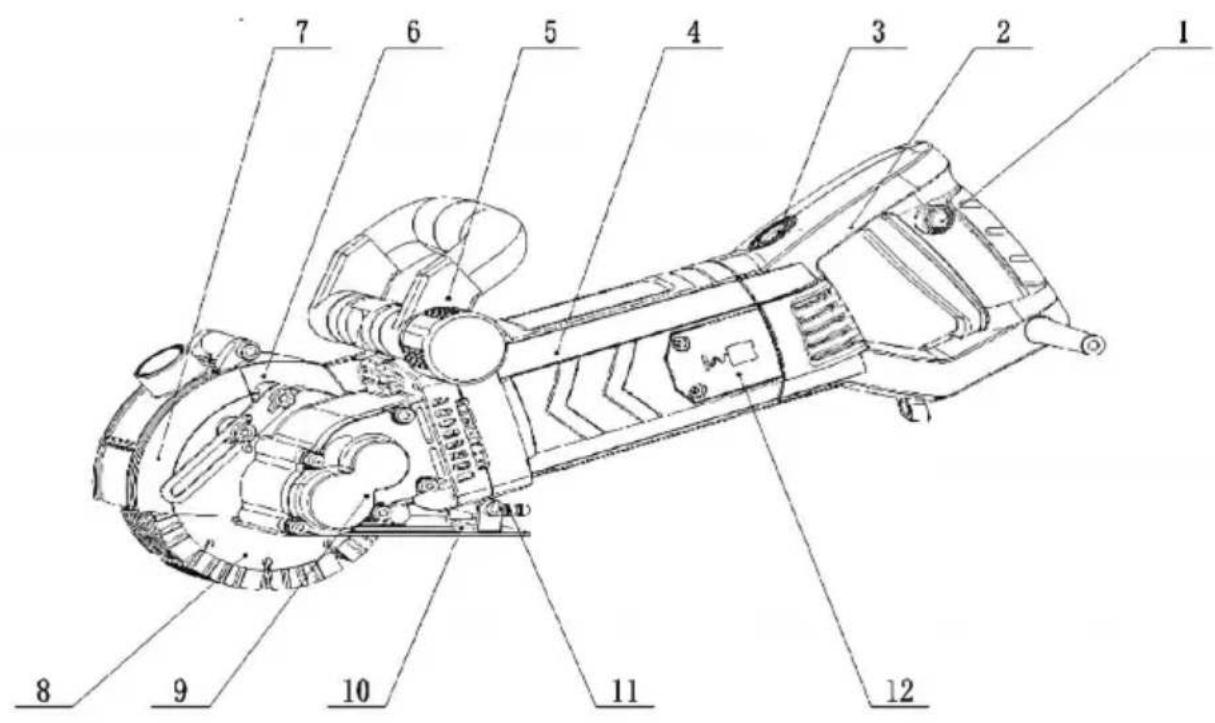

NAME DER KOMPONENTE

1 Schalter;	5 Frontgriff	9 Lager
2 Griffabdeckung	6 Aluminium-Kopfschale	10 Grundplatte
3 Drehknopf 4	7 beweglicher Schild	11 Wasserhahn
Gehäuse	8 Sägeblatt	12 Bürstenabdeckung

SICHERHEITSANWEISUNGEN FÜR DEN BETRIEB

Arbeitsumfeld

1) Der Arbeitsbereich sollte sauber, hell und gut belüftet sein.
2) Verwenden Sie diese Maschine nicht an Orten mit brennbaren und explosiven Materialien.
3) Halten Sie sich bei laufender Maschine unbedingt von Kindern, Passanten und Tieren fern.
4) Verwenden Sie das Netzkabel nicht zum Ziehen der Maschine. Andernfalls kann es beschädigt und kann nicht

richtig funktionieren.

1) Die Maschine verwendet den Leckageschutzstecker, bitte verwenden Sie den Stecker als die Anforderungen an Warnhinweise
2) Der Steckdosentyp des Netzteils sollte mit dem Stecker übereinstimmen von dieser Maschine bereitgestellt. Es ist nicht erlaubt, Änderungen an dem Stecker vorzunehmen Struktur, und verwenden Sie diese Maschine unter der Bedingung der Stromversorgung mit Erdungskabel.
3) Verwenden Sie diese Maschine nicht im Freien bei Regen.
4) Verwenden Sie das Netzkabel nicht zum Ziehen der Maschine, um das Die Maschine ist nicht gut und kann nicht richtig funktionieren
5) Wir sollten den Kontakt des Netzkabels mit heißen, nassen, scharfen Gegenständen vermeiden. Material und bewegliche Teile.
6) Wenn die Maschine im Freien verwendet wird, verwenden Sie bitte das Netzkabel Erweitern Sie es um 4 m nach oben und im Außenbereich und sorgen Sie für eine zuverlässige Verbindung.
7) Nach dem Einschalten der Maschine vermeiden Sie, dass irgendein Körperteil das Wandoberfläche.

PERSÖNLICHE SICHERHEIT

1) Seien Sie beim Betrieb der Maschine immer auf der Hut und verwenden Sie niemals die Maschine unter Bedingungen der Müdigkeit, Alkoholmissbrauch, Drogen oder Medikamente zu Vermeidung von Unfällen durch Unachtsamkeit beim Betrieb.
2) Verwenden Sie beim Betrieb unbedingt Schutzausrüstung, wie z. B. Staub Masken, Schutzbrillen, Ohrenschützer usw. Um zu vermeiden, dass Sand und Staub auf die

Prellungen der Augen und des Gesichts oder Hörverlust durch starken Lärm.

3) Um ein unbeabsichtigtes Starten zu vermeiden, stellen Sie sicher, dass der Schalter der Maschine ausgeschaltet ist bevor Sie den Strom einschalten. Stellen Sie sicher, dass die richtige Verbindung zum Legen Sie Ihren Finger nicht auf den Schalter, um Unfälle zu vermeiden.
4) Vor dem Starten der Maschine prüfen, ob der Einstellschlüssel und Werkzeug wurde aus der Maschine ausgebaut.
5) Beim Bedienen sollte der Körper nicht zu weit nach vorne gestreckt werden, bitte Halten Sie Ihren Körper immer im Gleichgewicht.
6) Tragen Sie während des Betriebs keine weite Kleidung und keinen Schmuck. Benutzer mit längerem Haar sollten die Haare in die Schutzkappen stecken, um Berühren Sie während des Betriebs nicht die beweglichen Teile, da dies zu Unfällen führen kann.

VERWENDUNG DER MASCHINE UND VORSICHTSMASSNAHMEN

1) Überprüfen Sie vor der Verwendung die Sicherheit der Stromversorgung. Schlechte Steckdose und Netzkabel kann schlechten Kontakt verursachen. In schweren Fällen kann es zu Stromschlag führen Stromschlag, Feuer und andere Unfälle.
2) Während des Schlitzvorgangs die Maschine gerade halten und vorwärts bewegen gleichmäßig.
3) Bediener sollten isolierte Handschuhe und isolierte Schuhe tragen, wenn sie Wasserabschaltung, um Stromschlagunfälle zu vermeiden.
4) Zeichnen Sie den Führungsdraht auf der Arbeitsfläche, um die Effizienz zu verbessern und Genauigkeit des Schlitzens.
5) Die Maschine ist leistungsstark und arbeitet mit höherer Belastung. Stellen Sie daher sicher, dass Verbindungsaufbau

Stellen Sie vor der Verwendung sicher, dass die Komponenten solide und zuverlässig sind.

6) Wasserlose Schneidvorgänge sollten mit einer Staubabsaugung ausgestattet sein Ausrüstung, um eine gute Arbeitsumgebung zu gewährleisten
7) Beim Einschalten der Maschine sollten Sie die Abdeckung öffnen, während Sie bezahlen besonderes Augenmerk auf den Schutz vor Flugsand. Schlitzarbeiten ohne Schutz ist sehr gefährlich. In schweren Fällen kann es zu Verletzungen kommen.
8) Wenn Sie eine Pumpe zum Nuten an der Wand verwenden, arbeiten Sie von oben nach unten.

Achten Sie darauf, dass kein Wasser in die Maschine gelangt.

BEDIENUNGSANLEITUNG

A Mit Blick auf den Schlitz beim Betrieb
Seitlicher Griff nach vorn Der Zustand einer Abdeckung, wenn die	Eine ebene Wand zum Schneiden (Schlitzen) bei geschlossenem DeckelAbdeckung ist geschlossen

BBei der Eckschlitzoperation
Die Klappsschild Seitlicher Griff Schrauben lösen HintergrundDer Zustand des Umsturzes.	Die umgedrehte Abdeckung dient zum Schneiden (Schlitzen) von Wandecken.

Der Einsatz von Wasserpumpen

1. Ein Rohr in die Maschine am Wasserhahn.
2. Das andere Ende des Wasserschlauchs in den Pumpenauslass.
3. Setzen Sie die Pumpe in den Eimer mit Wasser, stecken Sie den Stecker in die Steckdose und dann kanr gebraucht.

SCHNEIDSTÜCK ERSETZEN

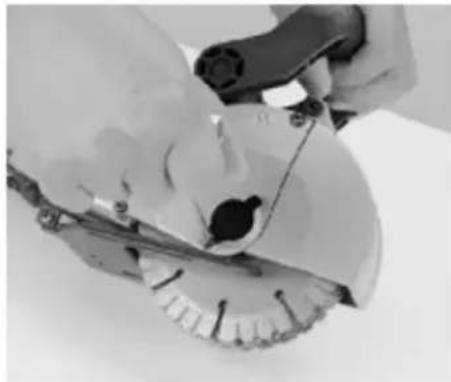

1. Öffnen Sie das Deckblatt

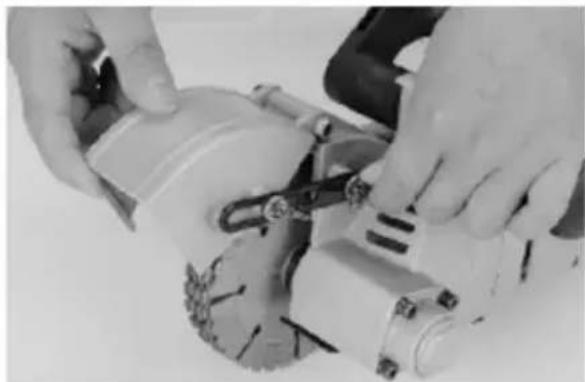

1. lösen sie die schraube und flip die aktivität Schild

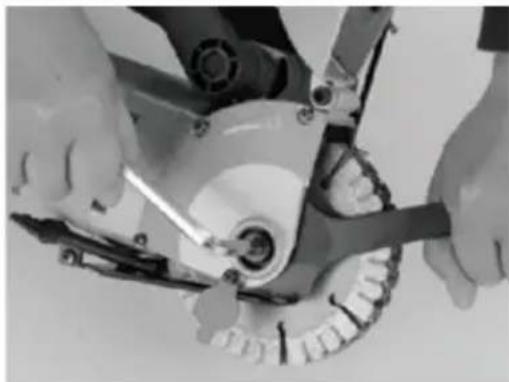

1. Gegen den Uhrzeigersinn aufklappen

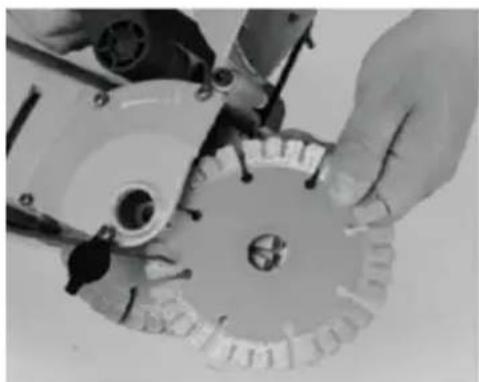

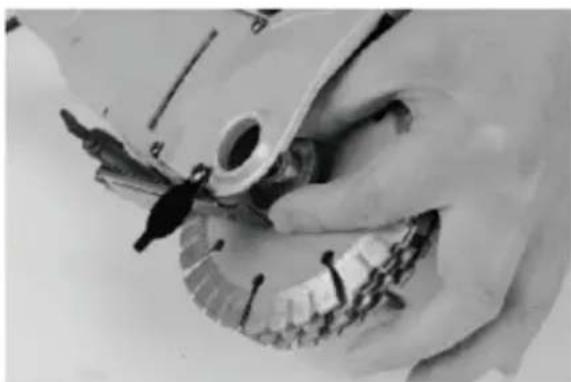

1. Druckplatte und Säge entfernen 6. Entfernen Sie den Abstandshalter zwischen der Säge Klinge Klingen

1. Entfernen Sie die Reihenfolge der Umkehrung Installation, um den Austausch abzuschließen. (Im Uhrzeigersinn verriegeln)

WARTUNG UND REPARATUR DER MASCHINE

Vor jeder Wartung und Pflege dieser Maschine unbedingt die Stromzufuhr unterbrechen, Stecker ziehen!

1) Die Maschine wurde entsprechend den Sicherheitsstandards hergestellt und darf nicht auseinandergenommen werden, wenn sie nicht funktioniert.
2) Bei Reparaturen muss es sich bei dem Zubehör um Ersatzteile handeln, die von unserem Unternehmer bereitgestellt werden. Andernfalls wird die Maschine beschädigt oder beschädigt.
3) Reinigen Sie die Maschine nach jedem Gebrauch von Schmutz und Staub und halten Sie alle Betriebsteile wie Schalter, Stecker und Griffe sauber. Bewahren Sie sie außerhalb der Reichweite von Kindern auf und halten Sie sie trocken. Vermeiden Sie Rost an der Maschine, da dies zu Funktionsstörungen oder Unfällen führen kann.

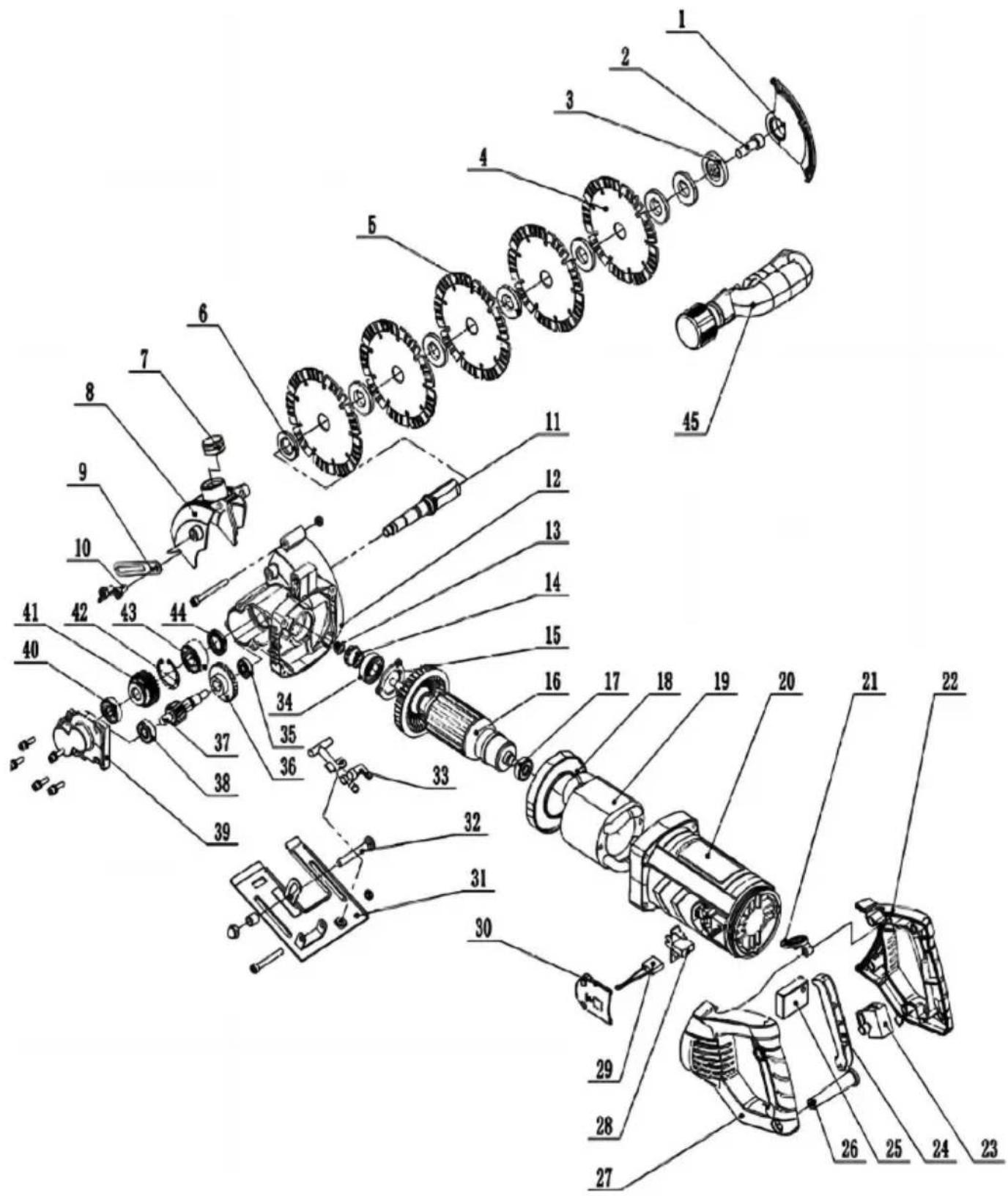

DIAGRAMM DER MASCHINENKOMPONENTEN

Index NEIN.	Beschreibung	Menge	Index NEIN.	Beschreibung	Menge
1	Seitendeckel	1	24	Umschalttaste	1
2	Interner Sechskantwinkel Schrauben M10X25	1	25	Sanftanlauf	1
3	Oberer Druck Platte	1	26	Drahtmantel	1
4 Sägeblatt		5	27	Linker Griff	1
5	Unterlösechnolbe	7	28	Kohlebürstenrahmen	2
6	Niedrigerer Druck Platte	1	29	Kohlebürste	2
7	Gummistopfen	1	30	Bürstenhalterabdeckung	2
8	Schutzabdeckung	1	31	Boden	1
9	Schnelles Limit	1	32	Schlossschraube	1
10	Abtriebswelle der	2	33	Wasserhahn	1
11	Flügelschraube	1	34	Lager 6202	1
12 Kopf		1	35	Lager 608	1
13	Lockerer Mutter M8	1	36	Großer Fallschirmzahn	1
14	Kleiner Strandzahn	1	37 Getriebewelle		1
15	Pressplatte	1	38	Lager 6000	1
16	Rotor	1	39	Lagersitz	1
17	Lager 629	1	40	Lager 6200	1
18	Führungsring	1	41	Gang	1
19	Stator	1	42	Loch Zahnkranz	1
20	Hülse	1	43	Lager 3202	1
21	Drehknopf	1	44	Skelett-Öldichtung	1
22	Rechter Griff	1	45	Seitliche Griffanordnung	1
23	schalten	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

1. Demontagegereedschap
