GEBRUIKSAANWIJZING K1E01017 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

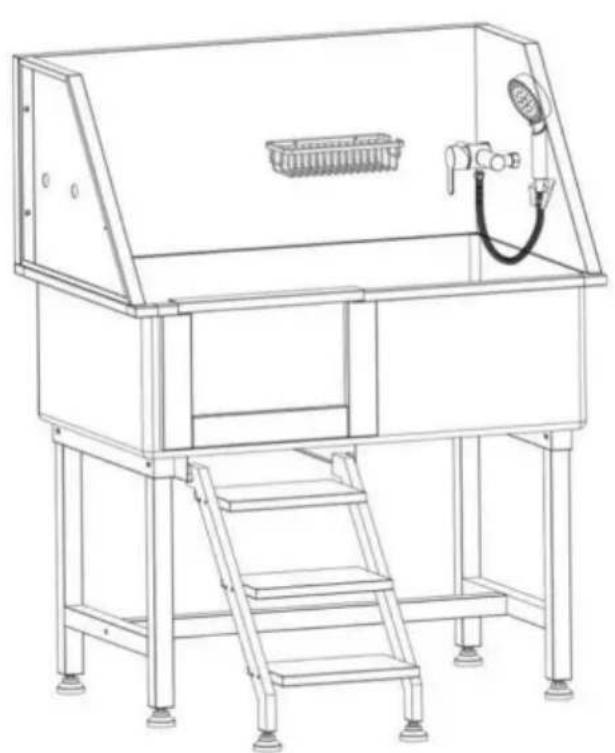

HONDENVERZORGINGSBAD

MODEL: K1E01017/K1E01018

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen. ÿ

Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Gebruik geen Laat kinderen spelen. ÿ Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen. ÿ

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Producteigenschappen zijn van toepassing op een correct en volledig gemonteerd product alleen.

7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:
   Kruiskopschroevendraaier, M4-sleutel, Waterpas,
2. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel te voorkomen. mogelijke fysieke schade tijdens de installatie.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om het beste te bereiken mogelijke resultaten.

Onderdelenlijst:

Een*2 B*1		C*1	D*1
H-rek	Kuip	Rechter zijpaneel	Linker zijpaneel
E*1	F*1	G*1	H*1
Deur Horizontale buis		Achterpaneel	Kraan schakelaar
J*1	K*1 L*1		M*2 (600mm)
Opbergmand Douchekop		Doucheslang	Inlaatpijp
N*1	P*4 (M4*15mm)	Q*4 (M4)	R*2
Zeef	Schroef	Flensmoer	Moer
S*1	T*1	Op*6	W*2
Douchebeugel	Kam	Verstelbare voet	Bal spelen
			[09A2]
J*14(M6*15mm)	Z*12 (M6*35mm)	AA*4 (M8)	AC*6
Schroef	Schroef	Zeskantflensmoer	Wasmachine
2e n.Chr.	MAAR*1	UIT*1	AG*1
Moer	Afdichtingstape	Handschoenen	Moersleutel
AH*3	AJ*2	EN*2	AL*6 (M8*50mm)
Trapplank	Ladderstang	Wasmachine	Schroef

AM*1 EEN*2
Waterfilterbord	Hendel

Installatiestappen

	ÿ Installeer de verstelbare voeten (U) aan het H-rek (A) en bevestig de horizontale buis (F) aan het H-rek (A)Let op: Zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is en probeer de vier verstelbare voeten op dezelfde diepte te schroeven. Draai de reservemoer vast tijdens de installatie en pas deze later aan.
	ÿ Draai de trapas om en gebruik de schroef (AL), ring (AC) en flensmoer (AA) om de trapas en de kuip (B) vast te zetten
Linkerdeur	Rechter deur
ÿ Pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaat goDe ene kant is 1-2 graden lager dan de andere kant (gebruik een waterpas om dit t
	ÿ Installeer de zeef (N), zorg ervoor dat de afdichtring vrij is van ontwrichting en rimpels.Let op: Let bij de installatie op: let op of de afdichtring is geplaatst correct, waterlekkage voorkomen door een onjuiste installatie van de afdichting.
	ÿ Gebruik schroef (Y) om de linker en rechter zijbord (D&C), danGebruik schroef (Y) om de achterkant te bevestigen paneel (G), laatste om schroef (Y) te gebruiken orzijbord (D&C) en achterkant bevestigen bord(G)ÿ Installeer de handgreep (AN) op de waterfilterplaat (AM)
	ÿ Installeer de deur (E) en plaats de waterfilterplaat op de kuip (B)
	ÿ Gebruik schroef (Z) om het trapbord (AH) en de ladderstang (AJ) te bevestigen en monteer vervolgens de verstelbare voeten (U) aan de onderkant van de ladderstang (AH).Let op: Zorg ervoor dat de diepte van de verstelbare voetjes niet minder dan 12 mm bedraagt en probeer de twee verstelbare voetjes op dezelfde diepte vast te schroeven. Draai de reservemoer vast tijdens de installatie.ÿ Installeer de trap in de chassisrails
	ÿ Gebruik schroef (P) en zeskantflensmoer (Q) om de opbergmand (J) aan het achterpaneel (G) te bevestigen
	ÿ Gebruik schroef (P) en zeskantflensmoer (Q) om de douchebeugel aan het rechter zijpaneel (C) te monteren

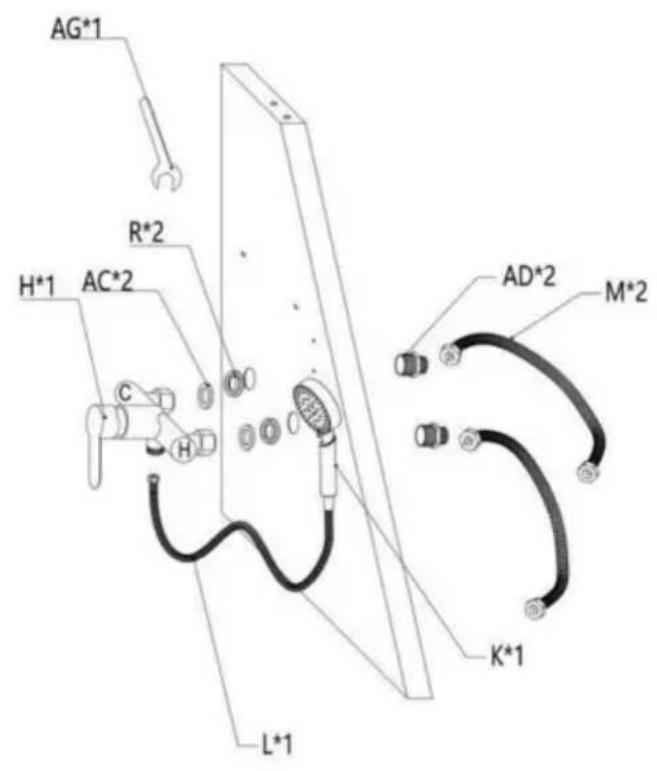

AG*1 R*2 H*1 AC*2 C H L*1 AD*2 M*2 K*1

ÿ Installeer een warme en koude douche schakelaar en waterinlaat.

Let op: Voordat u dit doet, moet u ervoor zorgen dat uw water bron staat links of rechts zijkant van het bad, en selecteer de installatierichting van

de kraanschakelaar.

Stap 1: Rechte, volledig koperen connector (AD) via zijkant paneel (1/2" eindzijde) buiten), schroef moer R2 in de andere uiteinde van de connector en Gebruik een sleutel (AG) om vast te schroeven.

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD) en draai deze vervolgens vast de twee moeren op de schakelaar (H), en let op dat de afdichtring binnenin de noot is intact.

Stap 3: Sluit de slang (M) aan op het uiteinde van de waterinlaat en de doucheslang (L) bij de kraanuitlaat. Let ook op bij het vastdraaien van de moer of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de marking voor warm en koud water op de kraanschakelaar (H), "H" staat voor warm water en sluit de slang aan deze kant aan op de warmwaterleiding bron, terwijl de andere kant verbonden is met de koude, let ook op of de afdichtring in de moer van het uiteinde van de slang intact is.

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm)

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD). kan de installatie beter afgedicht maken en helpen waterlekkage te voorkomen het gewricht.

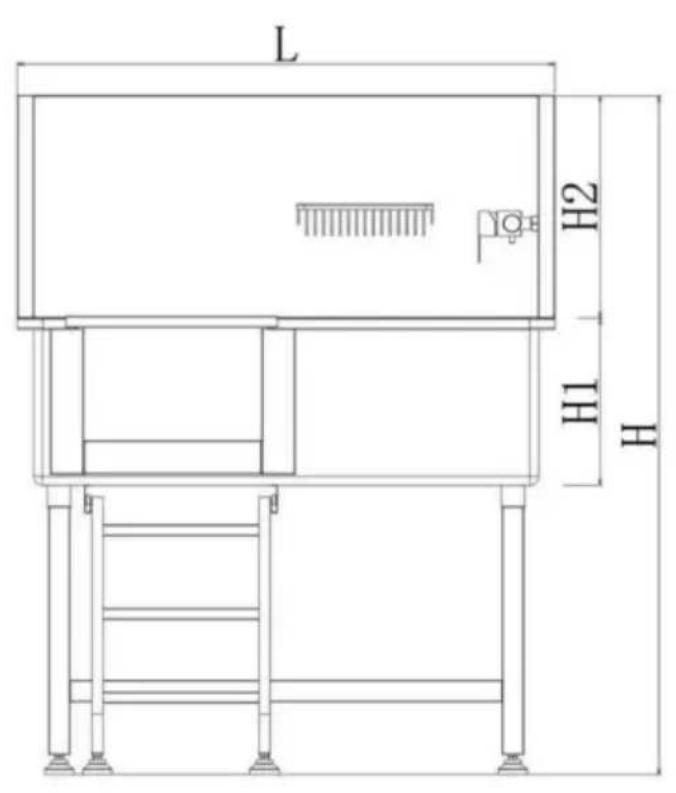

AFMETINGEN EN PARAMETERS

Linkerdeur

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. normaal stromend. (Sluit de warm- en koudwaterleidingen aan volgens de warm- en koudwatersignalen van de kraanschakelaar)

C H

1. Trek de trap naar buiten en open de deur, laat het huisdier in bad lo of houd uw huisdier alleen in het bad en sluit vervolgens de deur.
2. Begin met baden.

3. Laat na het bad het water uit het bad lopen en haal het dier eruit.

4. Maak de kuip schoon met een doek.ONDERHOUD

5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een milde schoonmaakmiddel.

6. Besteed aandacht aan het regelmatig reinigen van het haar van

de afvoer om verstopping te voorkomen.

1. Reinig de transparante afdekking van de regelmatig aftappen, Na demontage als een moer,

kan gemakkelijk worden schoongemaakt, en wees voorzichtig om niet

Laat de afdichtring zitten als u deze terugplaatst.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

ALGEMENE STORINGEN

Als de kraan lekt, controleer dan of de waterdichte rubberen stop aanwezig is geïnstalleerd. Als het beschadigd is, moet het op tijd vervangen worden.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

VK

REP

60329 Frankfort aan de Main.
