Producttype	Automatische snijmachine met microcomputer
Merk	Vevor
Model	HZX-100
Voeding	120 V~ 60 Hz / 220-240 V~ 50 Hz (afhankelijk van versie)
Ingangsvermogen	118 W (120 V) / 105 W (220 V)
Snijbreedte	1 tot 85 mm
Snijlengte	0,1 tot 99 999,9 mm
Snijdikte	3 mm
Afmetingen (L × D × H)	300 × 200 × 150 mm (schatting)
Gewicht	5 kg (schatting)
Type snijmotor	Wisselstroom of stappenmotor
Aanvoersnelheid	0 tot 999 (willekeurige eenheid)
Batchfunctie	Ja (instelling en offset)
Automatische uitschakelfunctie	Ja (uitgangsparameter)
Display	Digitale interface
Veiligheid	Bescherming tegen per ongeluk aanraken, noodstop
Onderhoud	Regelmatig reinigen, bewegende delen smeren
Reserveonderdelen	Moeten identiek zijn, neem contact op met klantenservice
Certificeringen	Voldoet aan FCC Deel 15
Inbegrepen accessoires	Materiaalhouder, gebruikershandleiding

Veelgestelde vragen - HZX-100 Vevor

Hoe stel ik de snijlengte in?

Gebruik de parametertoetsen om de gewenste lengte in te stellen (van 0,1 tot 99 999,9 mm). Bevestig met de OK-toets.

Wat te doen als het mes niet omhoog gaat?

Probeer de fabrieksinstellingen te herstellen (wachtwoord 1234) of pas de stelschroeven aan zoals aangegeven in de handleiding.

Hoe installeer ik de materiaalhouder?

Volg de installatie-instructies in de handleiding, door de armen en de roterende as te bevestigen.

Wat zijn de veiligheidsvoorschriften?

Draag een veiligheidsbril en gehoorbescherming, draag geen losse kleding, houd kinderen uit de buurt.

Hoe start ik de machine?

Druk drie seconden op de startknop.

Wat betekent de parameter 'Batch'?

Hiermee kunt u een aantal sneden instellen voordat een automatische stop plaatsvindt, met een instelbare vertraging.

Hoe los ik een motorprobleem op?

Controleer de indicatielampjes op het bedieningspaneel, start opnieuw op na 3-5 minuten, vervang de driver indien nodig.

Kan ik niet-goedgekeurde accessoires gebruiken?

Nee, gebruik alleen accessoires die zijn goedgekeurd door de fabrikant, anders vervalt de garantie.

Hoe reinig ik de machine?

Gebruik een droge doek, gebruik geen schurende materialen, smeer bewegende delen met olie.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice via www.vevor.com/support.

GEBRUIKSAANWIJZING HZX-100 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn geen garantie, maar een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

Automatische microcomputer Snijmachine

HZX-100, HZX-100D

HZX-200

HZX-300

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies in de handleiding zorgvuldig doorlezen.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u de machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine bedient en bewaar deze voor toekomstige referentie. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsregels op deze pagina leest om uw veilige gebruik te garanderen. Deze handleiding zal veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening en onderhoud schetsen. De waarschuwingen en instructies die in deze handleiding worden beoordeeld, kunnen niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, waar wij van mening zijn dat de toepassers zullen voldoen aan deze codes.

Lees ALLE instructies voordat u uw apparaat gebruikt.

1. Assembleer volgens deze instructies. Onjuiste montage kan een gevaar opleveren.
2. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicatie.
3. Gewicht en elasticiteit en andere producteigenschappen zijn alleen van toepassing op correct en compleet geassembleerde producten.
4. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
5. Houd omstanders uit de buurt tijdens de montage.
6. Dit is een apparaat, geen speelgoed. Het moet worden gebruikt onder begeleiding van een professional. Laat kinderen en huisdieren niet alleen spelen of in de buurt van dit item komen.
7. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
8. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
9. Gebruik dit apparaat niet voor andere doeleinden dan waarvoor het is aangegeven.
10. Gebruik het niet voor commerciële doeleinden.
11. Maak het niet schoon met schurende middelen.
12. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.
13. Urine en ontlasting van huisdieren kunnen het product beschadigen, houd dit daarom uit de buurt.
14. Plaats het product niet op of in de buurt van hetelucht-, elektrische kookplaten of verwarmingstoestellen.

WAARSCHUWING:

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructies worden besproken, of situaties die zouden kunnen voorkomen. De operator moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de fabrikant moeten worden geleverd aan de exploitant.

1. Zorg dat de werkplek schoon is. Een rommelige werkplek kan verwondingen veroorzaken.
2. Let op de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap in vochtige of natte locaties. Niet blootstellen aan regen. Zorg dat het werkgebied goed verlicht is. Gebruik geen elektrisch aangedreven gereedschappen in de aanwezigheid van ontvlambare gassen of vloeistoffen.
3. Houd kinderen uit de buurt. Kinderen mogen altijd in het werkgebied worden toegelaten. Laat ze niet hanteren machines, gereedschappen of verlengsnoeren.
4. Berg ongebruikte apparatuur op. Wanneer u deze niet gebruikt, moet u gereedschap op een droge plaats opbergen om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
5. Forceer het gereedschap niet. Het zal de klus beter en veiliger klaren in de mate waar het was bedoeld. Gebruik het niet met ongeschikte bijlagen in een poging om de gereedschapscapaciteit te overschrijden.
6. Gebruik het juiste gereedschap voor de klus. Probeer niet om een klein gereedschap of hulpstuk te forceren om het werk van een groot industrieel gereedschap te doen. Gebruik een gereedschap niet voor een doel waarvoor het niet bedoeld is.
7. Kleed je goed. Draag geen losse kleding of sieraden, want die kunnen in bewegende delen blijven haken. Beschermende, elektrisch niet-geleidende kleding en antislip schoeisel worden aanbevolen tijdens het werk. Draag een beperkende haarbedekking om lang haar.
8. Gebruik oog- en gehoorbescherming. Draag altijd een ISO-goedgekeurde impactveiligheidsbril. Draag een volledig gezichtsmasker als u metaalvijlsel of houtsnippers produceert. Draag een ISO-goedgekeurd stofmasker of ademhalingstoestel bij het werken met metaal en chemicaliën, stof en nevel.
9. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Reik niet te ver over of over een draaiende machine.
10. Onderhoud gereedschap met zorg. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden.
11. Blijf alert. Let op wat u doet; gebruik uw gezonde verstand. Bedien geen gereedschap als u vermoeid bent.
12. Controleer op beschadigde onderdelen. Voordat u een gereedschap gebruikt, moet u elk onderdeel dat er beschadigd uitziet, controleren. Beschadigde onderdelen moeten zorgvuldig worden gecontroleerd om te bepalen of ze goed en voor de beoogde functie kunnen werken. Controleer de uitlijning en binding van bewegende delen; alle kapotte onderdelen of montage-inrichtingen; en elke andere toestand die de juiste werking kan beïnvloeden. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus.
13. Bescherm uzelf tegen elektrische schokken. Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen en omhulsels.
14. Vervangende onderdelen en accessoires. Gebruik bij onderhoud uitsluitend identieke onderdelen en accessoires. Het gebruik van andere onderdelen maakt de garantie ongeldig. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap. Goedgekeurde accessoires zijn verkrijgbaar bij de distributeur.
15. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwingsetiketten op recepten om te bepalen of uw beoordelingsvermogen of reflexen zijn aangetast terwijl u drugs gebruikt. Als er enige twijfel is, gebruik het gereedschap dan niet.
16. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage is mogelijk bij de fabrikant of diens serviceagent.
17. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

Model	Ingangsvermogen	Afsluiting breedte	Afsnijdlengte	afsnijden dikte
HZX-100	120V 60Hz	118W 1yy85mm	0, tþ 99999,9 mm	3mm
HZX-100	220-240 V 50Hz	105W 1yy85mm	0, tþ 99999,9 mm	3mm
HZX-100D	120V 60Hz	143W 1yy85mm	0, tþ 99999,9 mm	3mm
HZX-100D	220-240 V 50Hz	136W 1yy85mm	0, tþ 99999,9 mm	3mm
HZX-200	120V 60Hz	152W 1yy180mm	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-200	220-240 V 50Hz	129W 1yy180mm	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-300	120V 60Hz	321W	1 yþ 280mm	0, tþ 99999,9 mm
HZX-300	220-240 V 50Hz	272W	1 yþ 280mm	0, tþ 99999,9 mm

De programma-snijmotor kan worden ingesteld als wisselstroommotor of stappenmotor. Hij kan eerst beginnen met snijden of eerst voeden.

De machine heeft de functie om onbedoelde aanraking te voorkomen. Houd de startknop drie seconden ingedrukt om te starten.

De parameters worden hieronder beschreven:

Snijlengte: De lengte van het te snijden materiaal, variërend van 0,1 mm tot 99999,9 mm.

Voedingssnelheid: De voedingssnelheid van de stappenmotor, het bereik is 0-999. (De waarde heeft geen speciale betekenis. Hoe hoger de waarde, hoe sneller het zal lijken.)

Schuifsnelheid: als er niet wordt gelopen, bedraagt de snelheid van het handmatig schuiven en lossen 0-999.

Batchinstelling: deze parameter wordt gebruikt in combinatie met batchvertraging. Als de batchinstelling 5 is en de batchvertraging is ingesteld op 0, wordt de machine uitgeschakeld nadat de 5-uitvoer is voltooid. Na handmatig starten wordt de machine opnieuw uitgeschakeld voor de 5-uitvoer.

Als de batch is ingesteld op 5 en de batchvertraging is ingesteld op 5 s, betekent dit dat de machine automatisch start na 5 pauzes gedurende 5 s, nog eens 5 pauzes uitvoert en vervolgens 5 s pauzeert voor deze cyclus. Tijdens het proces van batchaankomst en pauze, zal de zoemer het druppelinterval laten horen en zal de interfacestatus het woord "batch" weergeven om aan te geven dat de klant in groepen arriveert.

Uitvoerinstelling: ingesteld op 0: de machine stopt niet automatisch. Stel een getal in, indien ingesteld op 100, dat wil zeggen, na de uitvoer van 100, wordt de machine automatisch uitgeschakeld. De zoemer zal vallen! Wanneer het druppelinterval rinkelt, zal de interfacestatus het woord "uitvoer" weergeven, wat de klant ertoe aanzet de uitvoer te bereiken. Nadat de uitvoer is bereikt, moet de klant op de stoptoets drukken. De zoemer wordt niet bevraagd, de interface zal "standby" weergeven en de uitvoer wordt gewist voordat verder wordt gestart.

Aantal sneden: Het aantal sneden, meestal ingesteld op 1, verandert niet.

Snijtijd: de werktijd van de AC-motor. Als deze is ingesteld op 3,0 seconden, dat wil zeggen 3 seconden, stopt de AC-motor onmiddellijk wanneer de snijsensor van de snijder binnen 3 seconden wordt aangetroffen. Als de snijsensor van de snijder niet binnen 3 seconden wordt aangetroffen, stopt de AC-motor ook onmiddellijk.

Snij-interval: wanneer de snijfrequentie groter is dan één verandering parameter, dat wil zeggen, na het snijden van een mes interval van een tijd en dan snijden van een mes.

Snijsnelheid: Wanneer de snijmotor een stappenmotor is, is de loopsnelheid van de snijmotor tijdens bedrijf.

Resetten van de snijder: wanneer de snijmotor een stappenmotor is, wanneer de handmatige snijder, snelheid van de stappenmotor.

Vertraging voor het snijden: na het verzenden van het materiaal, even uitstellen en dan de snijactie uitvoeren.

Cyclusinterval: dat wil zeggen, na het snijden van een materiaal, vertraging, en dan het volgende materiaal snijden.

Enkele cyclus: instellen op 0: machinecyclusbewerking. Instellen op 1: een voor een snijden.

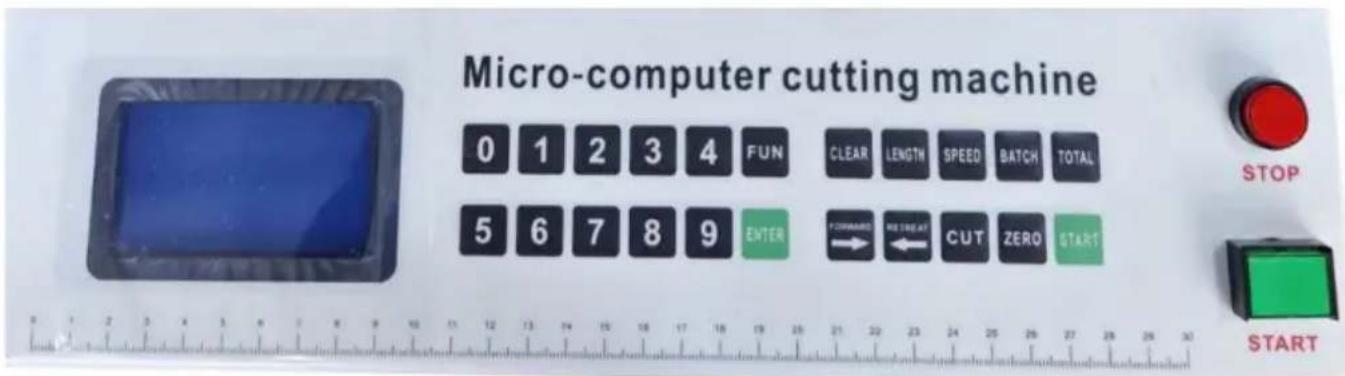

Parameter om de standaard fabriekswaarde te herstellen:

Houd de functietoets lang ingedrukt. Wanneer het systeemwachtwoord is ingevoerd als 1234, drukt u op de "Ok"-toets om de standaard fabrieksinstellingen te herstellen.

---

Beschrijving van interne parameters:

Voer de methode in: Druk lang op de functietoets. Wanneer het systeemwachtwoord is

Als u het nummer invoert als 1111, drukt u op de toets "Ok" om het te openen.

Wielomtrek 1: Deze waarde is de lengte van het materiaal bij het invoeren

die een omwenteling maakt. Deze parameter kan worden aangepast als de snijlengte niet

klopt. Als het gesneden materiaal te lang is, kan de waarde worden verhoogd; als het gesneden materiaal te

kort is, kan de waarde worden verlaagd.

(Correctiemethode voor de wielomtrek: de lengte wordt ingesteld op 100 mm, de wielomtrek is ingesteld op 100, druk op de starttoets om de materiaalmeting te snijden. De materiaallengte is dezelfde lengte, de gemeten lengte wordt aangepast maar de wielomtrekparameter en de totale lengte van het opnieuw starten is 100 mm)

Aandrijfonderverdeling 1: Kiescode-onderverdeling van de voedende stappenmotordriver.

1. De vertragingsinstelling (feeding stepping) wordt over het algemeen op dezelfde grootte ingesteld. Hoe groter de waarde, hoe minder duidelijk het proces van stapsgewijze versnelling is; hoe kleiner de waarde, hoe duidelijker het proces van stapsgewijze versnelling is.

Snijmotor: Instellen als 0: Snijmotor is AC-motor; Instellen als 1: Snijmotor is stappenmotor.

Aandrijfonderverdeling ii: Wanneer de snijmotor een stappenmotor is, wordt de wijzerplaatcode van de driver van de snijstappenmotor onderverdeeld.

1. Instelling van versnelling en vertraging: (snijgereedschapstap) wordt over het algemeen ingesteld op dezelfde grootte. Hoe groter de waarde, hoe minder duidelijk het stapversnellingsproces is; hoe kleiner de waarde, hoe duidelijker het stapversnellingsproces is.

3.

Bootinterface: Instellen op 0: Direct opstarten in de hoofdinterface; Instellen op 1: De naam van het bedrijf wordt voor de opstart getoond.

Schakelaar Chinees-Engels: Instellen op 0: Chinees; Instellen op 1: Engels.

Abnormale schakelaar: wanneer de snijmotor wisselstroom is, ingesteld op 0: er zal geen snij-inductie worden gerapporteerd tijdens de snijtijd. Wanneer ingesteld op 1: er is geen abnormale snijkopinductie tijdens de snijtijd.

Knip- en verzendvolgorde: ingesteld op 0: Eerst verzenden en dan knippen; ingesteld op 1: Eerst knippen en later verzenden.

(Zaken die aandacht behoeven):

1. Druk op de invoer- en retourknop om de invoersnelheid tijdens het gebruik aan te passen.
2. Wanneer de uitvoer op de interface wordt weergegeven, drukt u eerst op de stopknop, verlaat de promptstatus en vervolgens opnieuw instellen om te starten.
3. Druk in de onderbroken toestand op start en vervolgens op de laatste wandeling die nog niet is uitgevoerd. Voltooid, in de stand-bymodus, druk op start en een nieuwe invoersnijder.
4. Druk tijdens de bewerking op pauze en druk vervolgens op start om door te gaan. Druk op Pauzeer tweemaal en druk vervolgens opnieuw op start voor een nieuwe invoersnijder.

Systeemdetectie en probleemoplossing

1. De snijder beweegt, de rol beweegt niet, of de rol beweegt, de snijder beweegt niet. Je moet pauzeren, de snijknop op het toetsenbord vinden, enter om te zien of de parameter verkeerd is ingesteld. Het standaard snijnummer is 1, de snijderhoogte is 3.0, andere hoeven niet ingesteld te worden.
2. Snijmes, rol, druk op de pauze-, handmatige invoer- of terugkeerknop, zie de rol draait niet. Draait de rol niet, je moet het bedieningspaneel aan de rechterkant verwijderen van de behuizing (vier kruisschroeven), controleer het zwarte aandrijflampje. Het groene lampje is normaal, het rode lampje is een abnormaal alarm. Schakel de machine uit, sluit de terminal aan de drive opnieuw loskoppelen, 3-5 minuten wachten om de machine opnieuw op te starten, of felrood licht, is kapot, vervang de nieuwe schijf.
3. Uitzonderingsverwerking bij het laten vallen van een mes: methode y: houd de functietoets 3 seconden lang ingedrukt, seconden wachtwoord, de eerste regel invoer 1234, druk op de bevestigingstoets, herstel de fabrieksinstellingen, druk op de clear-toets om te zien of de mesrandpositie omhoog staat.

Methode y: als de methode y-bewerking het mes niet optilt, moeten we de linker benedenhoek met witte moer schroeven en de rechter bovenhoek met witte moer schroef, in de richting van de krappe draaihelft, druk op het bedieningspaneel op de clear-toets enkele snede een mes, kijk mes omhoog, geen lift om door te gaan met het half vastdraaien van de schroef, druk op het mes, enzovoort, als de schroef te vast zit mes, moet je een beetje, druk op de clear-toets, snij een mes, op het mes waar rechts hoog, en fixeer dan de beziskantmoer, de twee zijden voegen vloeibare smeerolie toe om de wrijving te verminderen.

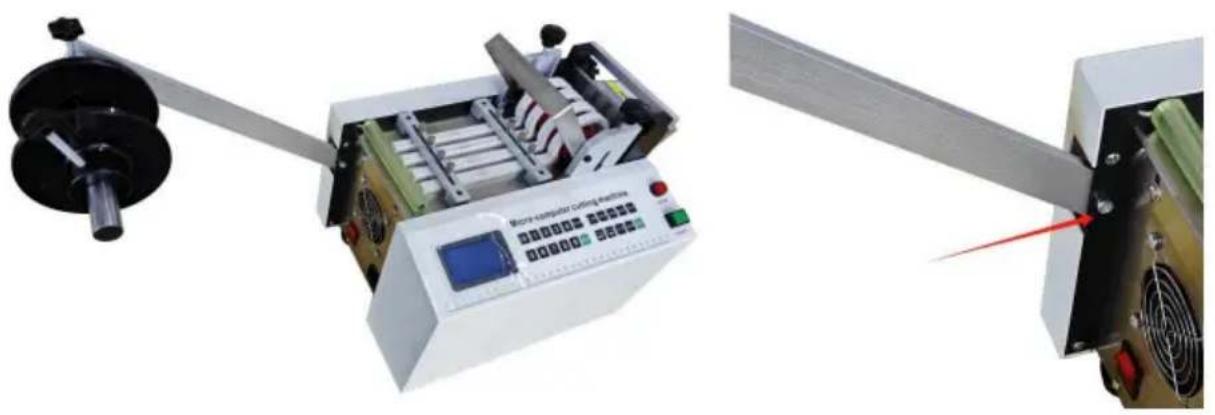

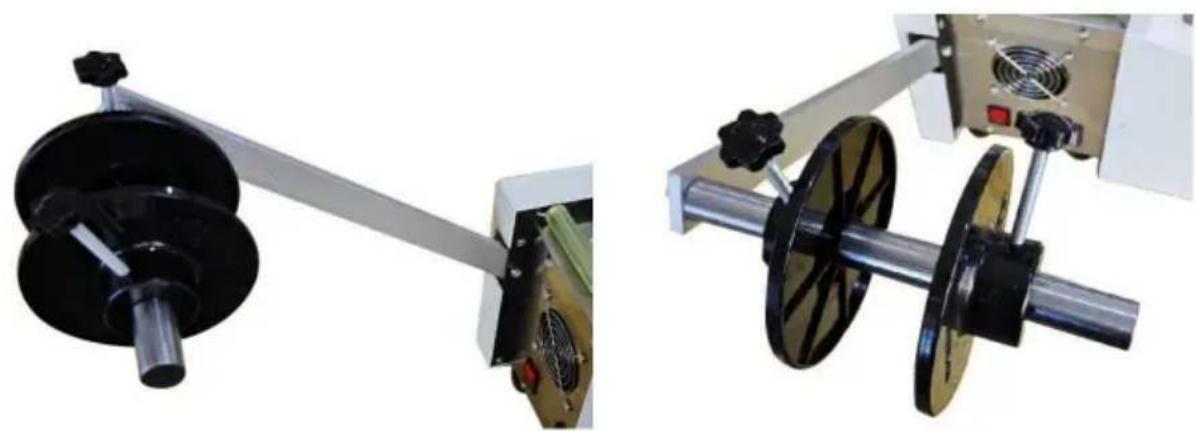

Installatie-instructies

Toepasselijke modellen: HZX-100, HZX-100D, HZX-200 1. Installeer het materiaalrek zoals weergegeven in het diagram.

1. De juiste manier om het materiaal te plaatsen

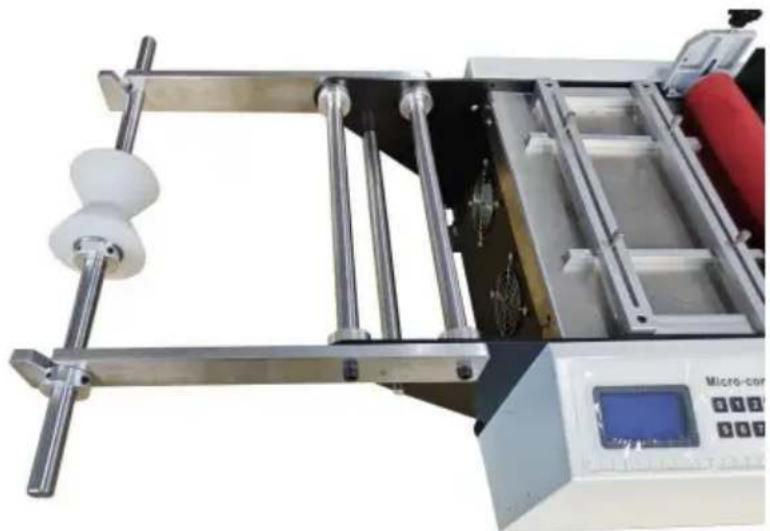

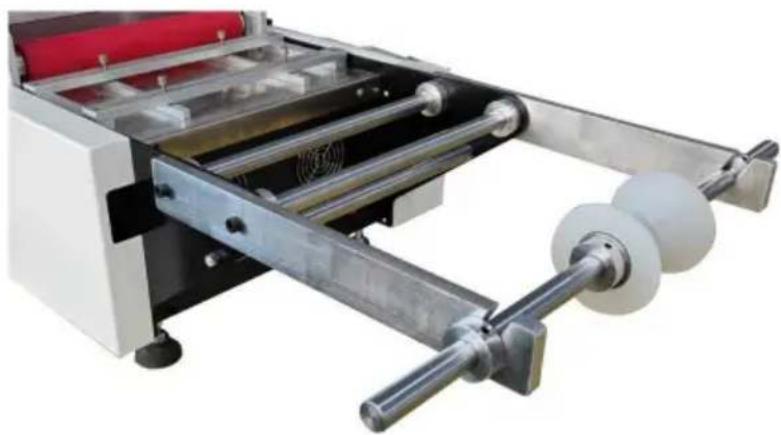

Toepasselijke modellen: HZX-300 1.

Installeer de linker- en rechterarmen van het materiaalrek zoals weergegeven in de afbeelding

1. Monteer de roterende as en de bevestigingshuls van het materiaalrek zoals weergegeven in de afbeelding.

1. Installeer de roterende as van het materiaalrek zoals weergegeven in de afbeelding.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product mag geen schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke

interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE AFVOER Dit

Het product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval

worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
