MANUALE UTENTE HZX-100 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Macchina da taglio automatica per microcomputer

MODELLO: HZX-100, HZX-100D, HZX-200, HZX-300

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR

TOUGH TOOLS, HALF PRICE

Macchina da taglio automatica per microcomputer

Modello HZX-100, Modello HZX-100D

Modello HZX-200

Modello HZX-300

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni del manuale.

AVVERTENZE E PRECAUZIONI DI SICUREZZA

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle correttamente per riferimento futuro. Si prega di assicurarsi di leggere le precauzioni e le norme di sicurezza in questa pagina per garantire un utilizzo sicuro. Questo manuale delineerà le avvertenze di sicurezza e precauzioni, il funzionamento e la manutenzione. Le avvertenze e le istruzioni esaminate nel presente manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. La cautela e il buon senso non sono incorporati in questo prodotto, poiché crediamo che gli utilizzatori saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Non montare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
3. Il peso, l'elasticità e le altre proprietà del prodotto sono applicabili solo a quelli correttamente e completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti fuori dall'area durante l'assemblaggio.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata sotto la guida di un professionista. Non permettere ai bambini e agli animali domestici di giocare da soli o di avvicinarsi a questo articolo.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
9. Non utilizzare l'unità per scopi diversi da quelli indicati.
10. Non utilizzarlo per scopi commerciali.
11. Non pulirlo con materiali abrasivi.
12. Non lasciarlo mai incustodito durante l'uso.
13. L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenerli lontani.
14. Non posizionare il prodotto sopra o vicino a fonti di aria calda, fornelli elettrici o caloriferi.

AVVERTENZA:

Le avvertenze, le precauzioni e le istruzioni discusse in queste istruzioni o situazioni

che potrebbero verificarsi. Deve essere compreso dall'operatore che il buon senso e

l'attenzione sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti da

l'operatore.

1. Mantenere pulita l'area di lavoro. Un'area disordinata può causare infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in ambienti umidi o

luoghi umidi. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare

utensili elettrici in presenza di gas o liquidi infiammabili.

1. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare

maneggiare macchinari, utensili o prolunghe.

1. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto per

inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.

1. Non forzare l'utensile. Farà il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato.

Non utilizzare accessori inappropriati nel tentativo di superare la

capacità dell'utensile.

1. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o un accessorio

per fare il lavoro di un grande utensile industriale. Non usare un utensile per uno scopo per cui

non era previsto.

1. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi nelle

parti mobili. Si raccomandano indumenti protettivi, calzature antiscivolo e non conduttive

durante il lavoro. Indossare una copertura per contenere i capelli

lunghi.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza antiurto approvati ISO.

Indossare una visiera completa se si producono limature di metallo o trucioli di legno. Indossare una

maschera antipolvere o respiratore approvati ISO quando si lavora in prossimità di metalli e sostanze chimiche

polveri nebbie.

1. Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati. Non sporgerti

sopra la macchina in funzione.

1. Mantieni gli utensili con cura. Mantieni gli utensili affiliati e puliti per un uso migliore e più sicuro. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Le maniglie devono essere sempre pulite, asciutte e prive di olio e grasso.
2. Resta vigile. Guarda cosa stai facendo; usa il buon senso. Non azionare alcuno strumento quando sei provato.
3. Controllare eventuali parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appare danneggiata deve essere attentamente controllata per determinare che funzionerà correttamente e svolgerà la funzione prevista. Controllare l'allineamento e il legame delle parti mobili; qualsiasi parte rotta o dispositivo di montaggio; e qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte danneggiata deve essere riparata correttamente o sostituita da un tecnico qualificato.
4. Proteggersi dalle scosse elettriche. Evitare il contatto del corpo con superfici messe a terra come tubi, involucri.
5. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di altre parti invaliderà la garanzia. Utilizzare solo accessori destinati all'uso con questo strumento. Sono disponibili accessori approvati dal distributore.
6. Non utilizzare l'utensile se si è sotto l'effetto di alcol o droghe. Leggere le avvertenze sulle etichette delle prescrizioni per determinare se il tuo giudizio o i riflessi sono compromessi quando si assumono droghe. In caso di dubbi, non utilizzare l'utensile.
7. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un montaggio disponibile presso il produttore o il suo agente di assistenza.
8. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

SALVA QUESTE ISTRUZIONI

Modello	Potenza in ingresso	Tagliare larghezza	Lunghezza di taglio	tagliare spessore
Modello HZX-100	120V 60 Hz	118W 1y85mm	0,1~99999,9 mm	3 millimetri
Modello HZX-100	220-240 Tensione 50Hz	105W 1y85mm	0,1~99999,9 mm	3 millimetri
Modello HZX-100D	120V 60 Hz	143W 1y85mm	0,1~99999,9 mm	3 millimetri
Modello HZX-100D	220-240 Tensione 50Hz	136W 1y85mm	0,1~99999,9 mm	3 millimetri
Modello HZX-200	120V 60 Hz	152W 1y180mm	0,1~99999,9 mm	0,1-0,6 mm
Modello HZX-200	220-240 Tensione 50Hz	129W 1y180mm	0,1~99999,9 mm	0,1-0,6 mm
Modello HZX-300	120V 60 Hz	321W	1 y 280mm	0,1~99999,9 mm
Modello HZX-300	220-240 Tensione 50Hz	272W	1 y 280mm	0,1~99999,9 mm

DESCRIZIONE FUNZIONALE

Il motore del cutter programmato può essere impostato come motore AC o motore passo-passo. Può iniziare prima il taglio o prima l'alimentazione.

La macchina ha la funzione di impedire il tocco accidentale. È necessario premere il pulsante di avvio per tre secondi per avviare.

I parametri sono descritti di seguito: Lunghezza

di taglio: lunghezza del materiale da taglio, compresa tra 0,1 mm e 99999,9 mm.

Velocità di alimentazione: la velocità di alimentazione del motore passo-passo, l'intervallo è 0-999.

(Il valore non ha un significato speciale. Più alto è il valore, più veloce sarà.)

Velocità di avanzamento lento: quando non c'è funzionamento, la velocità di avanzamento lento e scarico manuale è 0-999.

Impostazione batch: questo parametro è utilizzato insieme al ritardo batch. Se l'impostazione batch è 5 e il ritardo batch è impostato su 0, la macchina si spegnerà dopo aver terminato l'output di 5. Dopo l'avvio manuale, la macchina si spegnerà di nuovo per l'output di 5.

Se il batch è impostato su 5 e il ritardo del batch è impostato su 5 s, la macchina si avvierà automaticamente dopo 5 pause per 5 s, eseguirà altre 5 pause e poi si metterà in pausa per 5 s per quel ciclo. Nel processo di arrivo e pausa del batch, il cicalino suonerà nell'intervallo di rilascio e lo stato dell'interfaccia visualizzerà la parola "batch" per sollecitare i clienti che arrivano in lotti.

Impostazione di output: impostato su 0: la macchina non si fermerà automaticamente; imposta un numero, se impostato su 100, cioè dopo l'output di 100, la macchina si spegnerà automaticamente, il cicalino suonerà! Quando suona l'intervallo di gocciolamento, lo stato dell'interfaccia visualizzerà la parola "output", chiedendo al cliente di raggiungere l'output. Dopo che l'output raggiunge, il cliente deve premere il tasto di arresto, il cicalino non viene richiesto, l'interfaccia visualizzerà "standby" e l'output viene cancellato prima di un ulteriore avvio.

Numero di tagli: il numero di tagli, generalmente impostato su 1, non cambia.

Tempo di taglio: tempo di funzionamento del motore CA. Se impostato su 3,0 s, cioè 3 s, il motore CA si arresterà immediatamente quando il sensore di taglio della taglierina viene rilevato entro 3 s. Se il sensore di taglio della taglierina non viene rilevato entro 3 s, anche il motore CA si arresterà immediatamente.

Intervallo di taglio: quando la frequenza di taglio è maggiore di una variazione

parametro, cioè, dopo aver tagliato un coltello, intervallo di tempo e poi tagliare un coltello.

Velocità di taglio: quando il motore di taglio è un motore passo-passo, la velocità di funzionamento del motore di taglio durante il funzionamento.

Ripristino della taglierina: quando il motore della taglierina è un motore passo-passo, quando la taglierina è manuale, la velocità del motore passo-passo.

Ritardo prima del taglio: dopo aver inviato il materiale, attendere un po', quindi eseguire.

l'azione di taglio.

Intervallo di ciclo: vale a dire, dopo aver tagliato un materiale, attendere, quando tagliare il materiale successivo.

Ciclo singolo: impostare su 0: funzionamento del ciclo macchina. Impostare su 1: tagliare un pezzo alla volta.

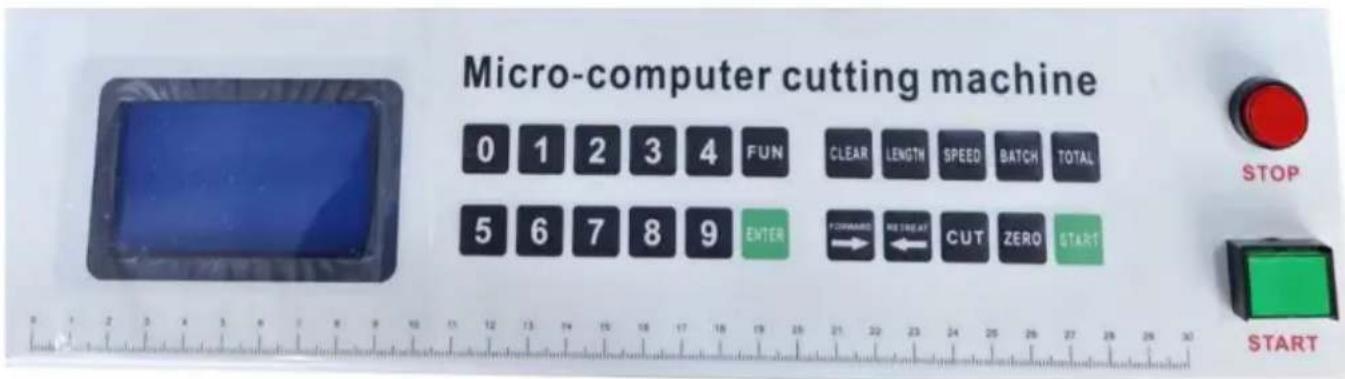

Parametro per ripristinare il metodo del valore di fabbrica predefinito:

Premere a lungo il tasto funzione. Quando la password di sistema è inserita come 1234, premere il tasto "Ok" per ripristinare il valore predefinito di fabbrica.

---

Descrizione dei parametri interni:

Immettere il metodo: premere a lungo il tasto funzione. Quando la password di sistema è

inserita come 1111, premere il tasto "Ok" per accedere.

Circonferenza ruota 1: Questo valore è la lunghezza del materiale quando l'alimentazione

la ruota fa un giro. Questo parametro deve essere regolato se la lunghezza del taglio non è

tempestiva. Se il materiale tagliato è troppo lungo, il valore può essere aumentato; se il materiale tagliato è

troppo breve, il valore deve essere ridotto.

(Metodo di correzione della circonferenza della ruota: la lunghezza è impostata a 100 mm, la circonferenza della ruota è impostata a 100, premere il tasto di avvio per tagliare la misurazione della lunghezza del materiale, la lunghezza del materiale è la stessa lunghezza, la lunghezza misurata viene modificata per il parametro della circonferenza della ruota e la lunghezza totale della ripartenza è 100 mm)

Suddivisione unità 1: Suddivisione del codice di selezione del driver del motore passo-passo di alimentazione.

1. L'impostazione di decelerazione (avanzamento graduale) è generalmente impostata sulla stessa dimensione.

maggiore è il valore, meno ovvio è il processo di accelerazione graduale;

più piccolo è il valore, più evidente è il processo di accelerazione graduale.

Motore di taglio: Impostare su 0: il motore di taglio è un motore CA; Impostare su 1: il motore di taglio è un motore passo-passo.

Suddivisione dell'unità II: quando il motore della fresa è un motore passo-passo, il codice di selezione del driver del motore passo-passo della taglierina è suddiviso.

1. Impostazione dell'accelerazione e della decelerazione: (passo dell'utensile da taglio) è generalmente impostata alla stessa dimensione. Più grande è il valore, meno evidente è il passaggio

il processo di accelerazione è; più piccolo è il valore, più evidente è il passo

il processo di accelerazione è.

3.

Interfaccia di avvio: Impostare su 0: avvia direttamente nell'interfaccia principale; Impostare su 1: il nome dell'azienda verrà visualizzato prima dell'avvio.

Interruttore cinese-inglese: impostato su 0: cinese; impostato su 1: inglese.

Interruttore anomalo: quando il motore di taglio è in corrente alternata, impostare su 0: non verrà generata alcuna induzione di taglio

essere segnalato durante il tempo di taglio. Se impostato su 1: non c'è alcuna induzione di taglio anomalo durante il tempo di taglio.

Ordine di taglio e invio: impostato su 0: prima invia e poi taglia; impostato su 1: prima taglia e

consegnare più tardi.

(Questioni che richiedono attenzione):

1. Premere il pulsante di avanzamento e ritorno per regolare la velocità di avanzamento durante il funzionamento.
2. Quando l'output viene visualizzato sull'interfaccia, premere prima il pulsante di arresto, uscire dallo stato di prompt, quindi reimpostare per avviare.
3. Nello stato sospeso, premere start, quando l'ultima camminata che non è stata

completato, in stato di standby, premere avvio e una nuova taglierina di alimentazione. 4. Durante l'operazione, premere pausa e quindi premere avvio per continuare. Premere mettere in pausa due volte, quando premere nuovamente avvio per una nuova taglierina di alimentazione.

Rilevamento e risoluzione dei problemi del sistema

1. La fresa si muove, il rullo non si muove, oppure il rullo si muove, la fresa non si muove: devi mettere in pausa, trova il pulsante di taglio sulla tastiera, entra per vedere se il parametro è impostato in modo errato. Il numero di taglio standard è 1, il tempo di taglio è 3.0, non è necessario impostare altro.
2. Coltello da taglio, rullo: premere il pulsante pausa, avanzamento manuale o ritorno, vedere se il rullo gira o non gira. Se il rullo non gira, è necessario rimuovere il pannello di controllo sul lato della calotta (quattro viti a croce), controllare la spia nera dell'unità: la spia verde è normale, la luce rossa è un allarme anomalo. Spegnere la macchina, scollegare il terminale e ricollegare l'unità, attendere 3-5 minuti per riavviare la macchina. Oppure se la luce rossa è brillante, è rotta, sostituire la nuova unità.
3. Elaborazione dell'eccezione di caduta del coltello: tenere premuto il tasto tasting per 3 secondi per la password, nella prima riga immettere 1234, premere il tasto tasting per confermare, ripristinare le impostazioni di fabbrica, premere il tasto tasting Cancella per verificare se la posizione del bordo del coltello è rivolta verso l'alto.

Metodo y: se con il metodo y il coltello non viene sollevato, dobbiamo regolare l'angolo inferiore sinistro con viti a dado bianche e l'angolo superiore destro con viti a dado bianche, avvitare nella direzione della metà della curva stretta. Sul pannello operativo premere il tasto cancella taglio singolo di un coltello, guardare se il coltello si alza; se non si alza, continuare a stringere metà della vite, premere il coltello, e così via. Se la vite è troppo stretta per il coltello, è necessario allentare un po', premere il tasto cancella una volta tagliata una lama, sulla lama a destra in alto, quando si fissa il dado esagonale, sui due lati aggiungere olio lubrificante liquido per ridurre l'attrito.

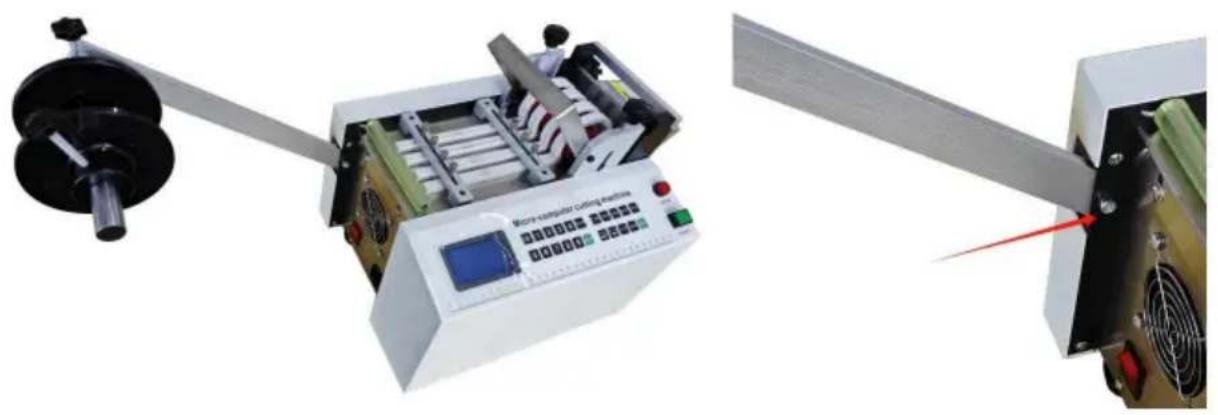

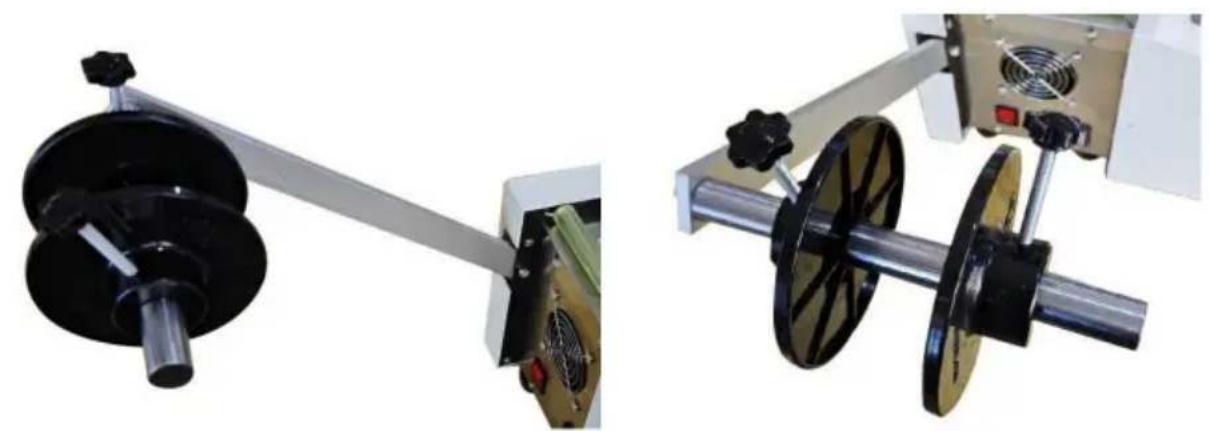

Istruzioni di installazione

Modelli applicabili: HZX-100, HZX-100D, HZX-200 1. Installare il supporto del materiale come mostrato nello schema.

1. Il modo corretto di posizionare il materiale

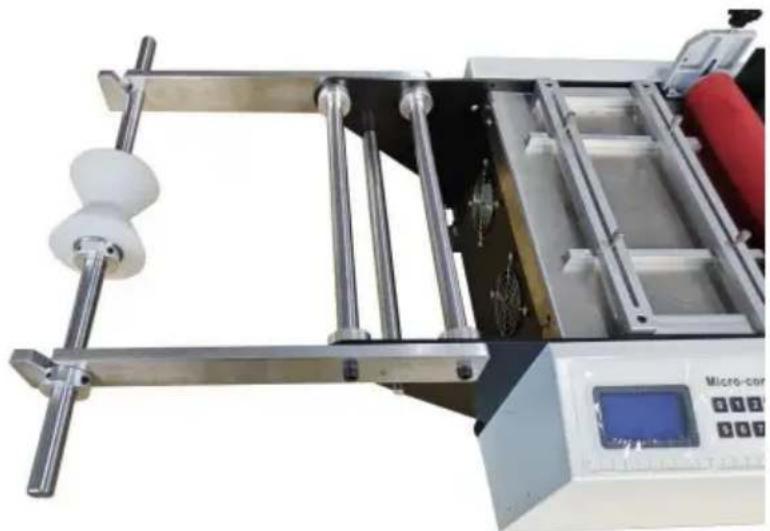

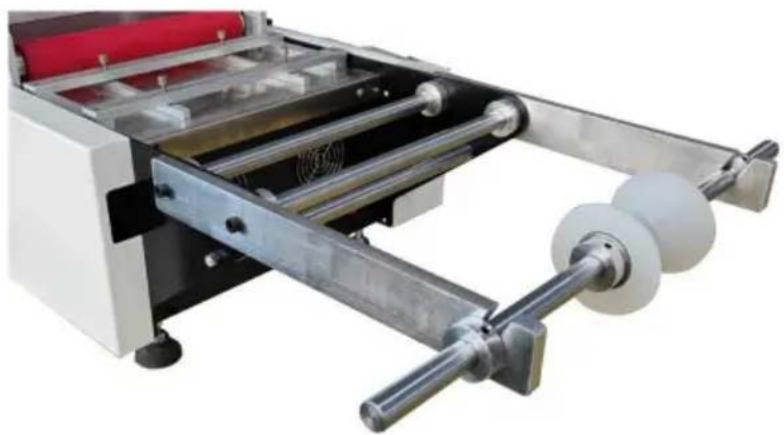

Modelli applicabili: HZX-300 1.

Installare i bracci sinistro e destro del supporto del materiale come mostrato in figura.

1. Installare l'albero rotante e il manicotto di fissaggio del supporto del materiale come mostrato in figura.

1. Installare l'albero rotante del supporto del materiale come migliorato in figura.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

B di dispositivo digitale, come previsto dalla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. · Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 91730

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia
