Produkttyp	Automatische Mikrocomputer-Schneidemaschine
Marke	Vevor
Modell	HZX-100
Stromversorgung	120 V~ 60 Hz / 220-240 V~ 50 Hz (je nach Version)
Eingangsleistung	118 W (120 V) / 105 W (220 V)
Schnittbreite	1 bis 85 mm
Schnittlänge	0,1 bis 99 999,9 mm
Schnittdicke	3 mm
Abmessungen (L × T × H)	300 × 200 × 150 mm (Schätzung)
Gewicht	5 kg (Schätzung)
Schneidmotortyp	Wechselstrom oder Schrittmotor
Vorschubgeschwindigkeit	0 bis 999 (willkürliche Einheit)
Chargenfunktion	Ja (Einstellung und Versatz)
Automatische Stoppfunktion	Ja (Ausgangsparameter)
Anzeige	Digitales Interface
Sicherheit	Schutz vor versehentlichem Kontakt, Notstopp
Wartung	Regelmäßig reinigen, bewegliche Teile schmieren
Ersatzteile	Müssen identisch sein, Kundendienst kontaktieren
Zertifizierungen	Entspricht FCC Teil 15
Enthaltenes Zubehör	Materialhalterung, Bedienungsanleitung

Häufig gestellte Fragen - HZX-100 Vevor

Wie stelle ich die Schnittlänge ein?

Verwenden Sie die Parametertasten, um die gewünschte Länge einzustellen (von 0,1 bis 99 999,9 mm). Bestätigen Sie mit der Taste OK.

Was tun, wenn das Messer nicht hochgeht?

Versuchen Sie, die Werkseinstellungen wiederherzustellen (Passwort 1234) oder stellen Sie die Einstellschrauben wie im Handbuch beschrieben ein.

Wie installiere ich die Materialhalterung?

Befolgen Sie die Installationsanweisungen im Handbuch, indem Sie die Arme und die Drehwelle befestigen.

Welche Sicherheitshinweise gibt es?

Tragen Sie eine Schutzbrille und Gehörschutz, tragen Sie keine lockere Kleidung, halten Sie Kinder fern.

Wie schalte ich die Maschine ein?

Drücken Sie die Starttaste drei Sekunden lang.

Was bedeutet der Parameter „Chargen“?

Er ermöglicht die Einstellung einer Anzahl von Schnitten vor einem automatischen Stopp, mit einstellbarer Verzögerung.

Wie behebe ich ein Motorproblem?

Überprüfen Sie die Kontrollleuchten des Bedienfelds, starten Sie nach 3-5 Minuten neu, ersetzen Sie ggf. den Treiber.

Kann ich nicht zugelassenes Zubehör verwenden?

Nein, verwenden Sie nur vom Hersteller zugelassenes Zubehör, andernfalls erlischt die Garantie.

Wie reinige ich die Maschine?

Verwenden Sie ein trockenes Tuch, keine scheuernden Materialien, schmieren Sie bewegliche Teile mit Öl.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst über www.vevor.com/support.

BEDIENUNGSANLEITUNG HZX-100 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Automatische Mikrocomputer-Schneidemaschine

MODELL: HZX-100, HZX-100D, HZX-200, HZX-300

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den größten Top-Marken tatsächlich die Hälfte sparen.

VEVOR

TOUGH TOOLS, HALF PRICE

Automatischer Mikrocomputer

Schneidemaschine

HZX-100, HZX-100D

HZX-200

HZX-300

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns offen:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Vielen Dank für den Einsatz dieses Produkts. Um sicherzustellen, dass Sie die

Maschine richtig bedienen, lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Bitte lesen Sie die Sicherheitshinweise und Hinweise sorgfältig durch.

Beachten Sie die Regeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. Dieses Handbuch enthält Sicherheitswarnungen und Vorsichtsmaßnahmen, Betriebs- und Wartungshinweise. Die Warnungen und Anweisungen wurden überprüft.

Die Angaben in diesem Handbuch können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir glauben, dass die Verwendung im Einklang mit diesen Vorschriften erfolgt.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

1. Die Montage muss diesen Anweisungen folgen. Falsche Montage kann eine Gefahr darstellen.
2. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
3. Gewicht und elastische und andere Produkteigenschaften sind nur anwendbar auf richtig und komplett montierte Produkte.
4. Halten Sie den Montagebereich sauber und gut beleuchtet.
5. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
6. Dies ist ein Gerät, kein Spielzeug; es muss unter Anleitung eines Fachmanns verwendet werden. Erlauben Sie Kindern und Haustieren nicht, alleine mit diesem Artikel zu spielen oder sich diesem zu nähern.
7. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
8. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
9. Verwenden Sie dieses Gerät nicht für andere als die angegebenen Zwecke.
10. Verwenden Sie es nicht für kommerzielle Zwecke.
11. Reinigen Sie es nicht mit scheuernden Materialien.
12. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
13. Urin und Kot von Haustieren können das Produkt beschädigen. Bitte halten Sie es fern.
14. Stellen Sie das Produkt nicht auf oder in die Nähe von Heißluft, Elektroherden oder Heizgeräten.

WARNUNG:

Die in dieser Anleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen oder Situationen, die auftreten könnten. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiber abhängen.

1. Halten Sie Ihren Arbeitsbereich sauber. Unordnung kann zu Verletzungen führen.
2. Beachten Sie die Bedingungen am Arbeitsplatz. Benutzen Sie keine Maschinen oder Elektrowerkzeuge an feuchten oder nassen Orten. Nicht dem Regen aussetzen. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs. Verwenden Sie keine Elektrowerkzeuge in der Nähe von brennbaren Gasen oder Flüssigkeiten.
3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten. Lassen Sie sie nicht mit Maschinen, Werkzeugen oder Verlängerungskabeln umgehen.
4. Lagern Sie nicht benutzte Geräte. Wenn sie nicht benutzt werden, müssen sie an einem trockenen Ort aufbewahrt werden, um Rost zu verhindern. Werkzeuge immer wegschließen und außerhalb der Reichweite von Kindern aufbewahren.
5. Wenden Sie keine Gewalt an. Es wird die Arbeit besser und sicherer erledigen, wenn es so verwendet wird, wie es beabsichtigt war. Verwenden Sie keine ungeeigneten Anhänge, um zu versuchen, die Werkzeugkapazität zu erhöhen.
6. Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen Sie nicht, ein kleines Werkzeug oder einen Aufsatz mit Gewalt dazu zu bringen, die Arbeit eines großen Industriewerkzeugs zu erledigen. Verwenden Sie ein Werkzeug nicht für einen Zweck, für den es nicht beabsichtigt war.
7. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck, da diese sich in beweglichen Teilen verfangen können. Schützende, elektrisch nichtleitende Kleidung und rutschfeste Schuhe werden bei der Arbeit empfohlen. Tragen Sie eine einschränkende Haarbedeckung, um lange Haare zu schützen.
8. Verwenden Sie Augen- und Gehörschutz. Tragen Sie immer eine ISO-geprüfte Schutzbrille. Tragen Sie einen Vollgesichtsschutz, wenn Sie Metallspäne oder Holzspäne produzieren. ISO-geprüfte Staubmaske oder Atemschutzmaske bei der Arbeit mit Metall und Chemikalien, Staub und Nebel.
9. Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht. Greifen Sie nicht über oder quer zur laufenden Maschine.
10. Pflegen Sie Ihre Werkzeuge sorgfältig. Halten Sie sie scharf und sauber für eine bessere und sichere Leistung. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Die Griffe müssen stets sauber, trocken und frei von Öl und Fett gehalten werden.
11. Bleiben Sie wachsam. Achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand. Verwenden Sie das Werkzeug nicht, wenn Sie müde oder unter Drogen- oder Alkoholeinfluss stehen.
12. Überprüfen Sie, ob Teile beschädigt sind. Bevor Sie ein Werkzeug verwenden, sollen beschädigte Teile sorgfältig überprüft werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren und ihre vorgesehene Funktion erfüllen. Überprüfen Sie die Ausrichtung und Bindung beweglicher Teile, defekte Teile oder Montagevorrichtungen und alle anderen Bedingungen, die den ordnungsgemäßen Betrieb beeinträchtigen könnten. Jedes beschädigte Teil sollte ordnungsgemäß repariert oder durch einen qualifizierten Techniker ersetzt werden.
13. Schützen Sie sich vor Stromschlägen. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren oder Gehäusen.
14. Ersatzteile und Zubehör. Verwenden Sie bei der Wartung nur identische Ersatzteile. Die Verwendung anderer Teile führt zum Erlöschen der Garantie. Verwenden Sie nur Zubehör, das für die Verwendung mit diesem Werkzeug vorgesehen ist. Zugelassenes Zubehör ist erhältlich beim Verteiler.
15. Bedienen Sie das Gerät nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen. Lesen Sie die Warnhinweise und Etiketten auf Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe während der Drogeneinnahme beeinträchtigt sind. Im Zweifelsfall das Gerät nicht bedienen.
16. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
17. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Modell	Eingangsl	leistung	Abschaltung Breite	Abschnittslänge	abgeschritten Dicke
HZX-100	120 V 60 Hz	118 W 1y85 mm		0, tþ 99999,9 mm	3 mm
HZX-100	220-240 V 50 Hz	105 W 1y85 mm		0, tþ 99999,9 mm	3 mm
HZX-100D	120 V 60 Hz	143 W 1y85 mm		0, tþ 99999,9 mm	3 mm
HZX-100D	220-240 V 50 Hz	136 W 1y85 mm		0, tþ 99999,9 mm	3 mm
HZX-200	120 V 60 Hz	152 W 1y180 mm		0, tþ 99999,9 mm	0,1-0,6 mm
HZX-200	220-240 V 50 Hz	129 W 1y180 mm		0, tþ 99999,9 mm	0,1-0,6 mm
HZX-300	120 V 60 Hz	321W	1 y 280 mm	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-300	220-240 V 50 Hz	272 W	1 y 280 mm	0, tþ 99999,9 mm	0,1-0,6 mm

FUNKTIONSBESCHREIBUNG

Der Programmschneidermotor kann entweder als Wechselstrommotor oder als Schrittmotor eingestellt werden. Er kann zuerst mit dem Schneiden oder zuerst mit der Zufuhr beginnen.

Die Maschine hat die Funktion, versehentliches Berühren zu verhindern. Zum Starten muss die Starttaste drei Sekunden lang gedrückt gehalten werden.

Die Parameter werden im Folgenden beschrieben:

Schnittlänge: Die Länge des Schnittmaterials im Bereich von 0,1 mm bis 99999,9 mm.

Vorschubgeschwindigkeit: Die Vorschubgeschwindigkeit des Schrittmotors liegt im Bereich von 0 bis 999.

(Der Wert hat keine besondere Bedeutung. Je höher der Wert, desto schneller ist er.)

Kriechgeschwindigkeit: Wenn nichts läuft, beträgt die Geschwindigkeit beim manuellen Kriechen und Entladen 0-999.

Batch-Einstellung: Dieser Parameter wird in Verbindung mit der Batch-Verzögerung verwendet. Wenn die Batch-Einstellung 5 und die Batch-Verzögerung auf 0 eingestellt ist, wird die Maschine nach Abschluss der 5. Ausgabe heruntergefahren. Nach dem manuellen Start wird die Maschine für die 5. Ausgabe erneut heruntergefahren.

Wenn die Charge auf 5 und die Chargenverzögerung auf 5 s eingestellt ist, startet die Maschine automatisch nach 5 Pausen für 5 Sekunden, macht weitere 5 Pausen und pausiert dann 5 Sekunden für diesen Zyklus. Während der Chargenankunft und -pause ertönt der Summer das Drop-Intervall, und der Schnittstellenstatus zeigt das Wort „Charge" an, um den Kunden zu informieren, dass die Charge ankommt.

Ausgabeeinstellung: Auf 0 setzen: Die Maschine stoppt nicht automatisch. Stellen Sie eine Zahl ein. Bei 100 wird die Maschine nach der Ausgabe von 100 automatisch abgeschaltet, der Summer ertönt! Wenn das Drop-Intervall ertönt, wird im Interface-Status „Ausgabe" angezeigt, um den Kunden zu informieren, dass die Ausgabe erreicht ist. Nach Erreichen der Ausgabe muss der Kunde die Stopptaste drücken. Der Summer ertönt nicht, das Interface zeigt „Standby" an und die Ausgabe wird vor dem weiteren Start gelöscht.

Anzahl der Schnitte: Die Anzahl der Schnitte, im Allgemeinen auf 1 eingestellt, ändert sich nicht.

Schneidzeit: Die Arbeitszeit des Wechselstrommotors. Bei einer Einstellung von 3,0 s, also 3 Sekunden, stoppt der Wechselstrommotor sofort, wenn der Schneidsensor des Schneiders innerhalb von 3 Sekunden erreicht wird. Wenn der Schneidsensor des Schneiders nicht innerhalb von 3 Sekunden erreicht wird, stoppt der Wechselstrommotor ebenfalls sofort.

Schnittintervall: Wenn die Schnittfrequenz größer als eine Änderung ist

Parameter, das heißt, nach dem Schneiden eines Messerintervalls wird ein Zeitintervall eingehalten und dann wird ein Messer geschnitten.

Schnittgeschwindigkeit: Wenn der Schneidmotor ein Schrittmotor ist, ist die Laufgeschwindigkeit des Schneidmotors während des Betriebs.

Cutter-Reset: Wenn der Cutter-Motor ein Schrittmotor ist, ist die Geschwindigkeit des Schrittmotors beim manuellen Schneiden.

Verzögerung vor dem Schneiden: Nach dem Senden des Materials eine Weile warten, dann die Schneidwirkung durchführen.

Zyklusintervall: Das heißt, nach dem Schneiden eines Materials wird gewartet und dann das nächste Material geschnitten.

Einzelzyklus: Auf 0 einstellen: Maschinenzyklusbetrieb. Auf 1 einstellen: Immer nur eins auf einmal schneiden.

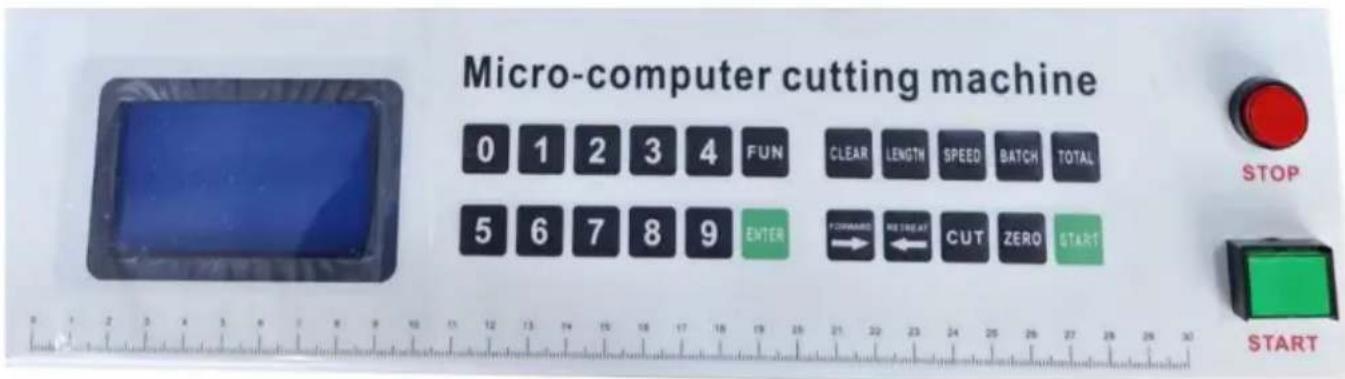

Parameter zum Wiederherstellen der werkseitigen Standardwerte:

Drücken Sie die Funktionstaste lange. Wenn das Systemkennwort als 1234 eingegeben wird, können Sie mit der Taste „OK“ die Werkseinstellungen wiederherstellen.

---

Beschreibung der internen Parameter:

Eingabemethode: Drücken Sie lange die Funktionstaste. Wenn das Systemkennwort

als 1111 eingegeben wird, drücken Sie zur Eingabe die Taste OK.

Radumfang 1: Dieser Wert ist die Länge des Materials bei der Zuführung, wenn das

Rad eine Umdrehung macht. Dieser Parameter kann angepasst werden, wenn die Schnittlänge nicht stimmt. Wenn das Schnittmaterial zu lang ist, kann der Wert erhöht werden; wenn das Schnittmaterial

zu kurz ist, kann der Wert reduziert werden.

(Radumfangskorrekturmethode: Die Länge wird auf 100 mm eingestellt, das Rad

Umfang ist auf 100 eingestellt, drücken Sie die Start-Taste, um das Material zu schneiden. Messen Sie die

Länge. Die Materiallänge ist die gleiche Länge. Die gemessene Länge wird geändert, um

den Radumfangsparameter zu korrigieren. Die Gesamtlänge des erneuten Starts ist

100 mm)

Antriebsunterleitung 1: Wahlcodeunterleitung des speisenden Schrittmotortreibers.

1. Die Verzögerungseinstellung (Vorschubschnitt) wird im Allgemeinen auf die gleiche Höhe eingestellt. Je größer der Wert, desto weniger offensichtlich ist der Schrittbeschleunigungsprozess; je kleiner der Wert, desto deutlicher ist der Schrittbeschleunigungsprozess.

Schneidemotor: Auf 0 setzen: Schneidemotor ist ein Wechselstrommotor; Auf 1 setzen: Wechselstrommotor ist ein Schrittmotor.

Antriebsunterleitung ii: Wenn der Schneidemotor ein Schrittmotor ist, wird der Wahlcode von

dem Schrittmotortreiber des Fräsers unterteilt.

1. Einstellung der Beschleunigung und Verzögerung: (Schneidwerkzeugschrift) wird im Allgemeinen auf die gleiche Höhe eingestellt. Je größer der Wert, desto weniger offensichtlich ist die

Beschleunigungsprozess; je kleiner der Wert, desto deutlicher ist der Schritt

Beschleunigungsprozess.

3.

Boot-Schnittstelle: Auf 0 setzen: Direkt in die Hauptschnittstelle booten; Auf 1 setzen: Der Name des Unternehmens wird vor dem Start angezeigt.

Chinesisch-Englisch-Schalter: Auf 0 eingestellt: Chinesisch; Auf 1 eingestellt: Englisch.

Abnormaler Schalter: Wenn der Schneidmotor Wechselstrom ist, auf 0 stellen: keine Schneidinduktion wird.

während der Schneidzeit gemeldet werden. Bei Einstellung auf 1: Es gibt keine abnormale Schneide Induktion während der Schneidzeit.

Reihenfolge Schneiden und Senden: auf 0 setzen: Erst setzen und dann schneiden; auf 1 setzen: Erst schneiden und später liefern.

(Angelegenheiten, die Aufmerksamkeit erfordern):

1. Drucken Sie die Vorschub- und Rücklauftaste, um die Vorschubgeschwindigkeit während des Betriebs anzupassen.
2. Wenn die Ausgabe auf der Schnittstelle angezeigt wird, drücken Sie zuerst die Stopp-Taste, beenden Sieden Eingabeaufforderungsstatus und dann zum Starten zurückgesetzt.
3. Drücken Sie im Schwebezustand Start und dann den letzten nicht beendeten Spaziergang abgeschlossen, im Standby-Zustand Start drucken und ein neuer Zuführschneider.
4. Drucken Sie während des Vorgangs die Pause-Taste und anschließend die Start-Taste, um fortzufahren. Drucken Sie Machen Sie zweimal eine Pause und drucken Sie dann erneut Start, um einen neuen Vorschubschneider zu starten.

Systemerkennung und Fehlerbehebung

1. Der Fraser bewegt sich, die Walze bewegt sich nicht, oder die Walze bewegt sich, der Fraser bewegt sich nicht bewegen, müssen Sie pausieren, finden Sie die Schneide-Taste auf der Tastatur, geben Sie ein, um zu sehen ob der Parameter falsch eingestellt ist, die Standard-Schneidnummer ist 1, der Cutter Die Zeit beträgt 3,0, andere müssen nicht eingestellt werden.
2. Schneidmesser, Walze, drücken Sie die Pause, manuelle Zuführ oder Rückkehr-Taste, siehe die Walzedrehen, nicht drehen, Rolle oder nicht drehen, müssen Sie das Bedienfeld an der Seite entfernender Schale (vier Kreuzschrauben), überprüfen Sie das schwarze Laufwerkslicht, grünes Licht ist normal, Das rote Licht zeigt einen anormalen Alarm an. Schalten Sie die Maschine aus und schreiben Sie das Terminal and das Laufwerk wieder abziehen, warten Sie 3-5 Minuten, um die Maschine neu zu starten, oder leuchtend rot Licht, ist kaputt, ersetzen Sie das neue Laufwerk.
3. Messerfall-Ausnahmeverarbeitung: Methode y: Halten Sie die Funktionstaste 3 Sekunden lang gedrückt. Passwort: Die erste Eingabe ist 1234, drücken Sie die Bestätigungstaste. Wiederherstellung der Werkseinstellungen: Drücken Sie die Löschtaste, um zu sehen, ob die Messerkantenposition oben ist. Methode y: Wenn bei Methode y der Betrieb das Messer nicht angehoben ist, müssen wir die untere linke Ecke mit weißen Mutterschrauben und die obere rechte Ecke mit weißen Mutterschrauben in Richtung der festen Drehung halb drehen. Auf dem Bedienfeld drücken Sie die Löschtaste, schneiden Sie ein Messer, schauen Sie, ob das Messer oben ist. Wenn nicht, ziehen Sie die Schraube weiter fest, drücken Sie das Messer usw. Wenn die Schraube zu fest ist, müssen Sie das Messer wieder lösen. Drücken Sie die Clear-Taste, um ein Messer zu schneiden. Wenn das Messer nach rechts hochgeht, fixieren Sie die Sechskantschraubenmutter. Auf beiden Seiten wird flüssiges Schmieröl hinzugefügt, um die Reibung zu verringern.

Installationsanweisungen.

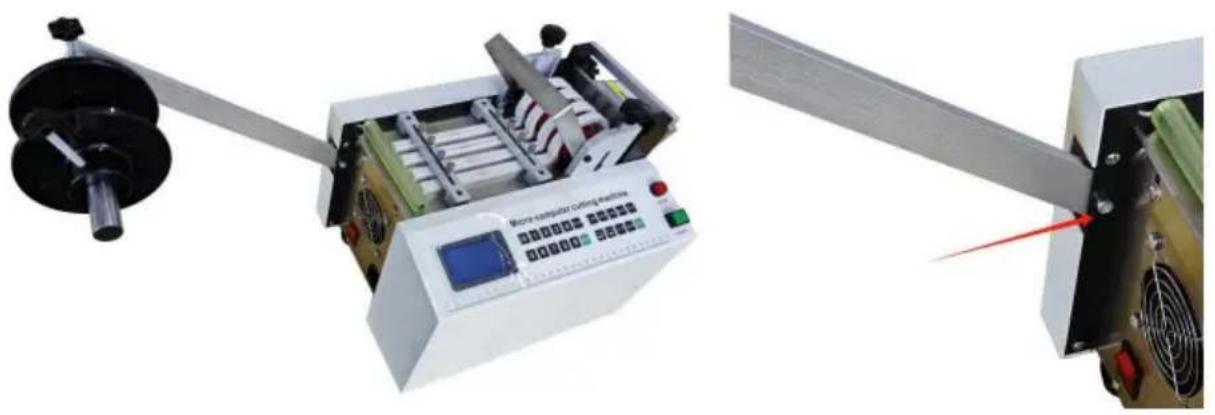

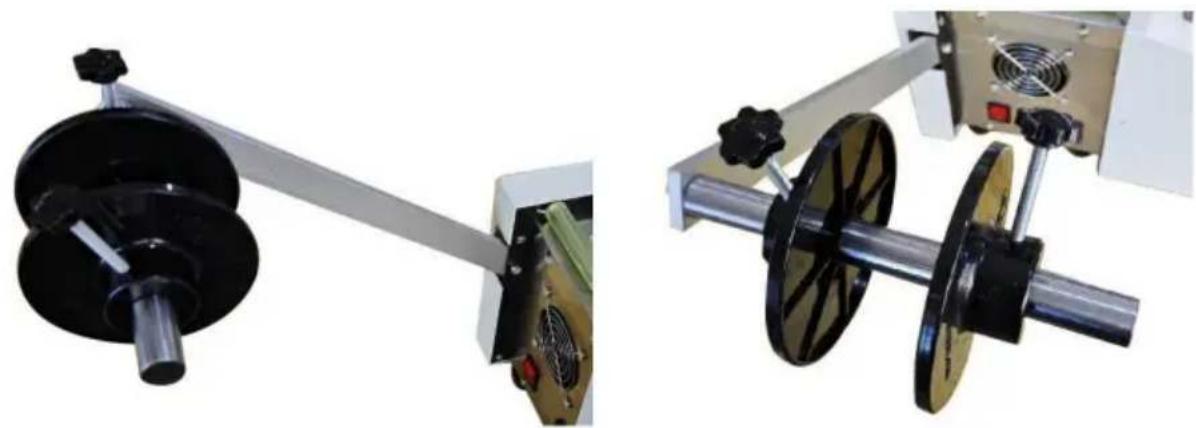

Betroffene Modelle: HZX-100, HZX-100D, HZX-200. 1. Installieren Sie das Materialgestell wie in der Abbildung gezeigt.

1. Die richtige Platzierung des Materials.

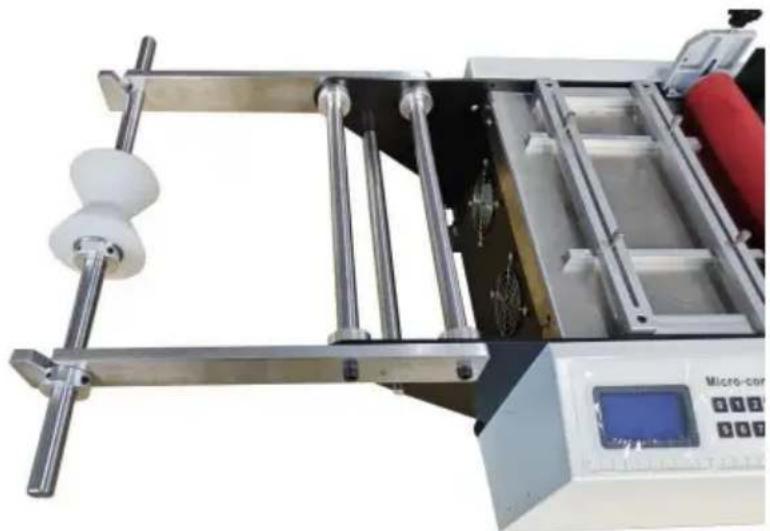

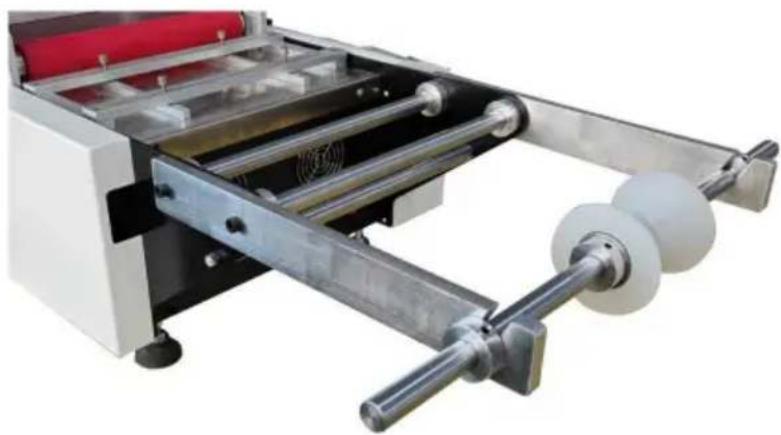

Betroffene Modelle: HZX-300.

1. Installieren Sie die linken und rechten Arme des Materialgestells wie in der Abbildung gezeigt.

2. Installieren Sie die Drehwelle und die Befestigungshülse des Materialgestells wie in der Abbildung gezeigt.

3. Installieren Sie die rotierende Welle des Materialgestells wie in der Abbildung gezeigt.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb der Ausrüstung führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Produkts erlöschen lassen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu, einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn das Gerät nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt schädliche Störungen des Radio- oder Fernsehempfangs verursacht, die festgestellt werden können durch

Aus- und Einschalten des Produkts, wird dem Benutzer empfohlen, zu versuchen, das Problem durch eine oder mehrere der folgenden Maßnahmen zu beheben.

Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort. - Vergrößern Sie den Abstand zwischen Produkt und Empfänger. - Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt

werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
