Produkttyp	Datorstyrd automatisk skärmaskin
Märke	Vevor
Modell	HZX-100
Strömförsörjning	120 V~ 60 Hz / 220-240 V~ 50 Hz (beroende på version)
Ingångseffekt	118 W (120 V) / 105 W (220 V)
Skärbredd	1 till 85 mm
Skärlängd	0,1 till 99 999,9 mm
Skärtjocklek	3 mm
Mått (L × B × H)	300 × 200 × 150 mm (uppskattning)
Vikt	5 kg (uppskattning)
Typ av skärmotor	Växelström eller stegmotor
Matningshastighet	0 till 999 (godtycklig enhet)
Satsfunktion	Ja (inställning och förskjutning)
Automatisk stoppfunktion	Ja (utgångsparameter)
Display	Digitalt gränssnitt
Säkerhet	Skydd mot oavsiktlig kontakt, nödstopp
Underhåll	Rengöra regelbundet, smörja rörliga delar
Reservdelar	Måste vara identiska, kontakta kundtjänst
Certifieringar	Uppfyller FCC del 15
Medföljande tillbehör	Materialhållare, användarhandbok

Vanliga frågor - HZX-100 Vevor

Hur ställer man in skärlängden?

Använd inställningsknapparna för att ange önskad längd (från 0,1 till 99 999,9 mm). Bekräfta med OK-knappen.

Vad gör man om kniven inte höjs?

Försök återställa fabriksinställningarna (lösenord 1234) eller justera inställningsskruvarna enligt manualen.

Hur installerar man materialhållaren?

Följ installationsanvisningarna i manualen, fäst armarna och den roterande axeln.

Vilka säkerhetsföreskrifter finns?

Bär skyddsglasögon och hörselskydd, bär inte löst sittande kläder, håll barn borta.

Hur startar man maskinen?

Tryck på startknappen i tre sekunder.

Vad betyder parametern 'Sats'?

Den gör det möjligt att ställa in ett antal skär före ett automatiskt stopp, med en justerbar fördröjning.

Hur löser man ett motorproblem?

Kontrollera indikatorerna på kontrollpanelen, starta om efter 3-5 minuter, byt ut drivenheten om nödvändigt.

Kan jag använda icke godkända tillbehör?

Nej, använd endast tillbehör som godkänts av tillverkaren, annars upphör garantin.

Hur rengör man maskinen?

Använd en torr trasa, använd inte slipande material, smörj rörliga delar med olja.

Var hittar man reservdelar?

Kontakta kundtjänst via www.vevor.com/support.

BRUKSANVISNING HZX-100 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Automatisk mikrodator skärmaskin

MODELL: HZX-100, HZX-100D, HZX-200, HZX-300

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

Automatisk mikrodator Skärmaskin

HZX-100, HZX-100D

HZX-200

HZX-300

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns relevanta teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionshandboken noggrant.

SÄKERHETSVARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen korrekt, läs denna instruktion noggrant före användning och behåll den korrekt för framtida referens. Var noga med att läsa försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säkra användning. Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll. Varningarna och instruktionerna som granskas i denna handbok kan inte täcka alla möjliga tillstånd och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin.

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
3. Vikt och elasticitet och andra produktegenskaper är endast tillämpliga på korrekt och färdigmonterade produkter.
4. Håll monteringsområdet rent och väl upplyst.
5. Håll åskådare borta från området under monteringen.
6. Detta är en utrustning, inte en leksak, den måste användas under ledning av en professionell. Tillåt inte barn och husdjur att leka ensamma eller närma sig detta föremål.
7. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
8. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.
9. Använd inte denna enhet för andra ändamål än den angivna användningen.
10. Använd den inte för kommersiella ändamål.
11. Rengör den inte med något slipande material.
12. Lämna den aldrig utan uppsikt när den används.
13. Urin och avföring från husdjur kan skada produkten, håll undan.
14. Placera inte produkten på eller nära varmluft, elektriska brännare eller värmare.

VARNING:

De varningar, varningar och instruktioner som diskuteras i dessa instruktioner eller situationer som kan inträffa. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

1. Håll arbetsområdet rent. Belamrat område inbjuder till skador.
2. Observera arbetsområdets förhållanden. Använd inte maskiner eller elverktyg i fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte elektriskt drivna verktyg i närvaro av brandfarliga gaser eller vätskor.
3. Håll barn borta. Barn måste alltid hållas borta från arbetsområdet. Låt inte dem hantera maskiner, verktyg eller förlängningssladdar.
4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras på en torr plats för att förhindra rost. Lås alltid verktyg och förvara dem utom räckhåll för barn.
5. Tvinga inte verktyget. Det kommer att göra jobbet bättre och mer säkert i den takt som det var tänkt. Använd inte olämpliga tillbehör i ett försök att överskrida verktygskapacitet.
6. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller tillbehör att göra arbetet med ett stort industriellt verktyg. Använd inte ett verktyg för ett ändamål för vilket det inte var avsett.
7. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar. Skyddande, elektriskt isolerade kläder och halkfria skor rekommenderas när du arbetar. Bär restriktiva hårskydd för att hålla långt hår.
8. Använd ögon- och hörselskydd. Bär alltid ISO-godkända skyddsglasögon. Bär en helsköld om du producerar metallspån eller träspån. Bär en ISO-godkänd dammmask eller andningsskydd vid arbete runt metall och kemikalier, damm och dimma.
9. Sträck dig inte för mycket. Håll alltid rätt fotfäste och balans. Nå inte över eller tvärs över maskinen som körs.
10. Underhåll verktyg med omsorg. Håll verktyg vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte av tillbehör. Handtagen ska alltid hållas rena, torra och fria från olja och fett.
11. Var uppmärksam. Se vad du gör, använd sunt förnuft. Använd inga verktyg när du är trött.
12. Kontrollera om det finns skadade delar. Innan du använder något verktyg, alla delar som visar skada bör kontrolleras noggrant för att fastställa att den kommer att fungera korrekt och utföra sin avsedda funktion. Kontrollera att rörliga delar är inriktade och inte fastnar; trasiga delar eller monteringsfixturer; och alla andra tillstånd som kan påverka korrekt drift. Alla delar som är skadade bör repareras korrekt eller ersättas av en kvalificerad tekniker.
13. Skydda mot elektriska stötar. Förhindra kroppskontakt med jordade ytor såsom rör, kapslingar.
14. Reservdelar och tillbehör. Använd endast identiska reservdelar vid service. Användning av andra delar upphäver garantin. Använd endast tillbehör avsedda att användas med detta verktyg. Godkända tillbehör finns tillgängliga från distributören.
15. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketter på recept för att avgöra om ditt omdöme eller reflexer är nedsatta medan du tar droger. Om det finns några tvivel, använd inte verktyget.
16. Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller montering tillgänglig från tillverkaren eller dess serviceombud.
17. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstår farorna inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

SPARA DESSA INSTRUKTIONER

Modell	Ingångsetfekt	Cut-off bredd	Avskuren langd	skär - av tjocklek
HZX-100	120V 60 Hz	118W 1~85 mm	0, tþ 99999,9 mm	3 mm
HZX-100	220-240 V 50Hz	105W 1~85mm	0, tþ 99999,9 mm	3 mm
HZX-100D	120V 60 Hz	143W 1~85 mm	0, tþ 99999,9 mm	3 mm
HZX-100D	220-240 V 50Hz	136W 1~85 mm	0, tþ 99999,9 mm	3 mm
HZX-200	120V 60 Hz	152W 1~180mm	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-200	220-240 V 50Hz	129W 1~180mm	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-300	120V 60 Hz	321W	0, tþ 99999,9 mm	0,1-0,6 mm
HZX-300	220-240 V 50Hz	272W	0, tþ 99999,9 mm	0,1-0,6 mm

FUNKTIONSBESKRIVNING

Programskärmotorn kan ställas in som antingen växelströmsmotor eller stegmotor. Den kan börja klippa först eller mata först.

Maskinen har funktionen att förhindra beröring av misstag. Den måste trycka på startknappen i tre sekunder för att starta.

Parametrarna beskrivs nedan: Skärlängd:

Längden på skärmaterialet, som sträcker sig från 0,1 mm till 99999,9 mm.

Matningshastighet: Matningshastigheten för stegmotorn, intervallet är 0-999. (Värdet har ingen speciell betydelse. Ju högre värde, desto snabbare blir det.)

Tumningshastighet: när det inte körs är hastigheten för manuell tumning och urladdning 0-999.

Batchinställning: denna parameter används i samband med batchfördröjning. Om batchinställningen är 5 och batchfördröjningen är inställd på 0, kommer maskinen att stängas av efter att ha avslutat 5 utmatningar. Efter manuell start kommer maskinen att stängas av igen för 5 utgångar.

Om satsen är inställd på 5 och satsfördröjningen är inställd på 5 s, det vill säga att maskinen startar automatiskt efter 5 pauser i 5S, gör ytterligare 5 pauser och pausar sedan 5s före nästa cykel. Under processen för batch-ankomst och paus kommer summern att ljuda droppintervallet, och gränssnittets tillstånd kommer att visa ordet "batch" för att uppmana kunden att anlända i omgångar.

Utgångsinställning: ställ in på 0: maskinen stannar inte automatiskt, ställ in en siffra, om den är inställd på 100, det vill säga efter utgången på 100, stängs maskinen automatiskt av och summern sjunker! När droppintervallet ringer, kommer gränssnittet att visa ordet "utgång", vilket uppmanar kunden att på utgången. Efter att utgången är klar, måste kunden trycka på stoppknappen, summern uppmanas inte, gränssnittet kommer att visa "standby", och utgången rensas innan ytterligare start.

Antal snitt: Antalet klipp, vanligtvis inställt på 1, ändras inte.

Skärtid: AC-motorns arbetstid. Om den är inställd på 3,0 s, det vill säga 3S, kommer växelströmsmotorn att stanna omedelbart när knivens skärsensor påträffas inom 3S. Om knivens skärsensor inte påträffas inom 3S, kommer även AC-motorn att stanna omedelbart.

Klippintervall: när skärfrekvensen är större än en ändring

parameter, det vill säga efter att ha kapat ett knivintervall för en tid och sedan skära en kniv.

Skärhastighet: När skärmotorn är en stegmotor, körhastigheten för skärmotorn under drift.

Kutteråterställning: när skärmotorn är en stegmotor, när den manuella skäraren, den stegmotorns hastighet.

Fördröjning före skärning: efter att ha skickat materialet, fördröj ett tag, utför sedan skärningsåtgärden.

Cykelintervall: det vill säga efter att ha klippt ett material, fördröj, klipp sedan nästa material.

Enkelcykel: ställ in på 0: maskincykeldrift. Ställ in på 1: Klipp en åt gången.

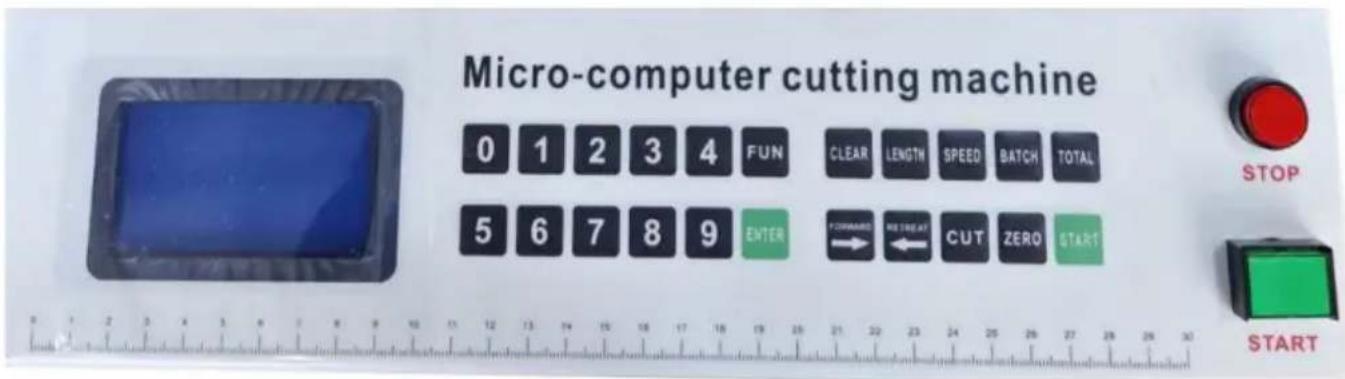

Parameter för att återställa standardmetoden till fabriksvärde:

Tryck länge på funktionstangenten. När systemlösenordet anges som 1234, tryck på knappen "OK" för att återställa fabriksinställningarna.

---

Beskrivning av interna parametrar:

Ange metod: Tryck länge på funktionstangenten. När systemlösenordet är angett som 1111, tryck på "OK"-tangenten för att gå in.

Hjulomkrets 1: Detta värde är längden på materialet vid matningen

hjulet gör ett varv. Denna parameter kan justeras om klipplängden inte är lämplig. Om det skurna materialet är för långt kan värdet ökas; om det skurna materialet är för

kort kan värdet reduceras.

(Korrigeringsmetod för hjulomkrets: längden är inställd på 100 mm, hjulomkretsen är inställd på 100, tryck på startknappen för att skära materialet till önskad längd, materiallängden är samma längd, den uppmätta längden modifieras till parametern hjulomkrets, och den totala längden för att starta igen är 100 mm)

Drive underavdelning 1: Dial code subdivision för matningsstegmotorns drivrutin.

1. Retardationsinställning (matningssteg) är vanligtvis inställd på samma storlek. Ju högre värdet är, desto mindre uppenbar är stegaccelerationsprocessen; ju mindre värdet är, desto tydligare är stegaccelerationsprocessen.

Drive underavdelning ii: När skärmotorn är en stegmotor, visar urtavlan för skärarens stegmotordivare uppdelningen.

1. Inställning av acceleration och retardation: (stegning av skärverktyg) är generellt inställd till samma storlek. Ju högre värdet är, desto mindre uppenbart är stegningsaccelerationsprocessen; ju lägre värdet är, desto tydligare är stegningsaccelerationsprocessen.

3.

Startgränssnitt: Ställ in på 0: Starta direkt i huvudgränssnittet; Ställ in på 1: Företagets namn kommer att visas före start.

Växel kinesisk-engelska: Ställ in på 0: kinesiska; Ställ in på 1: engelska.

Onormal brytare: när skärmotorn är AC, inställd på 0: ingen skärinduktionssignal rapporteras under klipptiden. När inställd på 1: Det finns ingen onormal frasinduktion under skärtiden.

Klipp och skicka order: ställ in på 0: Skicka först och klipp sedan; Ställ in på 1: Klipp först och leverera senare.

(Frågor som kräver uppmärksamhet):

1. Tryck på matnings- och returknappen för att justera matningshastigheten under drift.
2. När utgången visas på gränssnittet, tryck först på stoppknappen, avsluta promptläget och återställ sedan för att starta.
3. I avstängt läge, tryck på start, sedan den senaste promenaden som inte har varit slutförd, i standby-läge, tryck på start och en ny matningsfräs.
4. Under operationen trycker du på paus och sedan på start för att fortsätta. Tryck på paus två gånger och tryck sedan på start igen för en ny matarskärare.

Systemdetektering och felsökning

1. Skäraren rör sig, rullen rör sig inte, eller rullen rör sig, skäraren gör det inte röra dig, du måste pausa, hitta skärknappen på tangentbordet, gå in för att se om parametern är fel inställd, är standardskärningsnumret 1, skäraren tiden är 3,0, annat behöver inte ställas in.
2. Skärkniv, rulle, tryck på paus, manuell matning eller returknapp, se rullen svänger inte, rulla eller inte sväng, du måste ta bort manöverpanelen på sidan på skelettet (fyra korsskruvar), kontrollera den svarta drivlampan, grön lampa är normalt, den röda lampan är onormalt larm, stäng av maskinen, koppla på terminalen Koppla ur, enheten igen, vänta i 3-5 minuter för att starta om maskinen, llerljusröd ljus, är trasig, byt ut den nya, enheten.
3. Bearbetning av undantag från knivfall: metod y: tryck länge på funktionstangenten i 3 sekunder lösenord, den första raden inmatning 1234, tryck på bekräftelseknappen, återställ fabriksinställningar, tryck på knappen Rensa för att se om knivseggens position är uppåt.

Metod y: om metoden y operation, kniven inte lyfts, måste vi justera. nedre vänstra hörnet med vita mutterskruvar och övre högra hörnet med vit mutter skruva, i riktningen för den snäva svänghalvan, på manöverpanelen tryck på knappen Rensa skär en kniv enstaka kniv, se att kniven är uppe, ingen lyft för att fortsätta att dra åt halva skruven, tryck på kniven och så vidare, om skruven är för hårt skruvad kniv måste du backa loss en bit, tryck på den klara nyckeln en skär en kniv, på kniven till höger högt, fixa sedan sexkantsmutter, de två sidorna tillsätter flytande smörjolja för att minska friktionen.

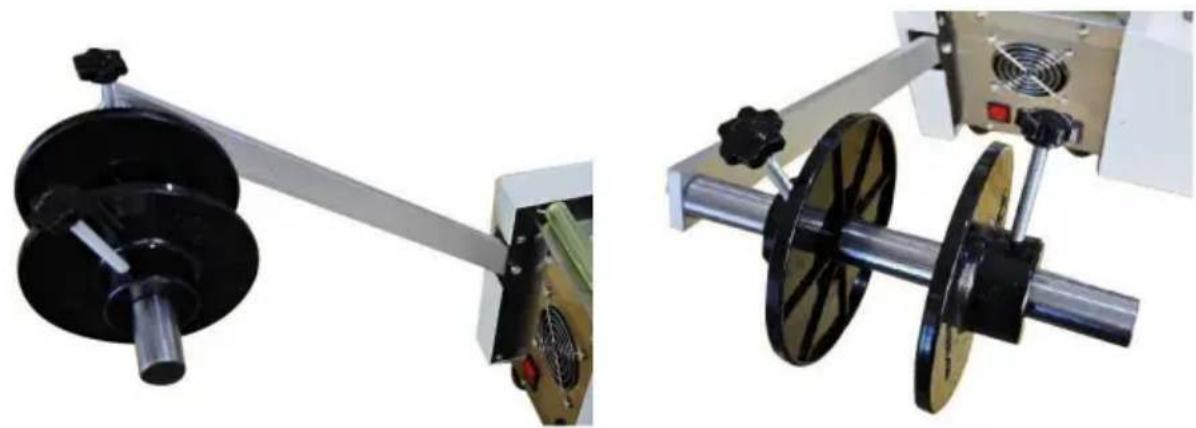

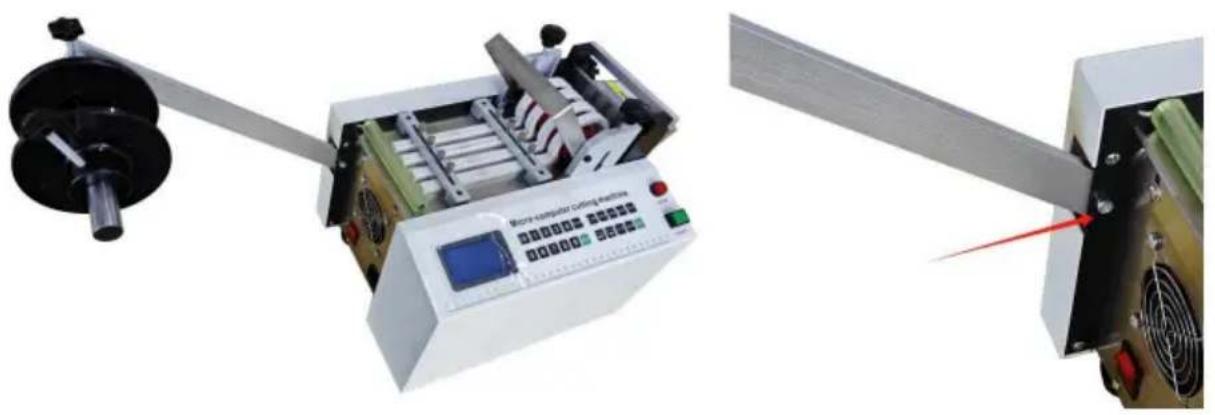

Installationsinstruktioner

Tillämpliga modeller: HZX-100yHZX-100DyHZX-200 1. Installera materialstället som visas i diagrammet.

1. Rätt sätt att placera materialet på

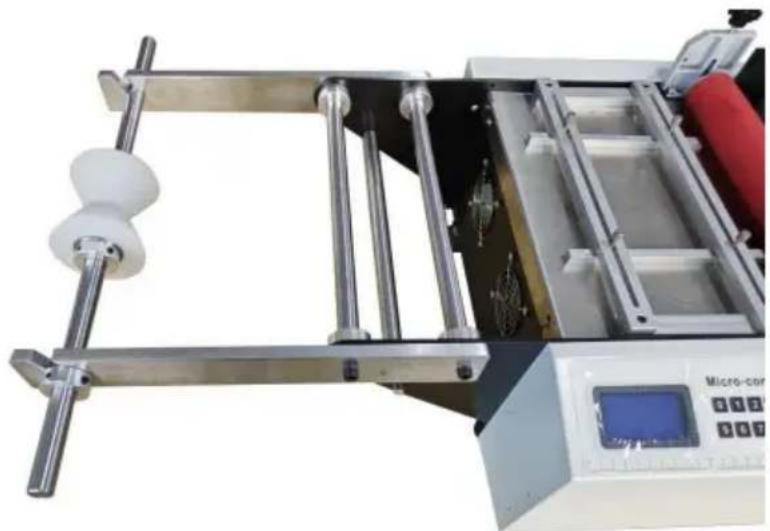

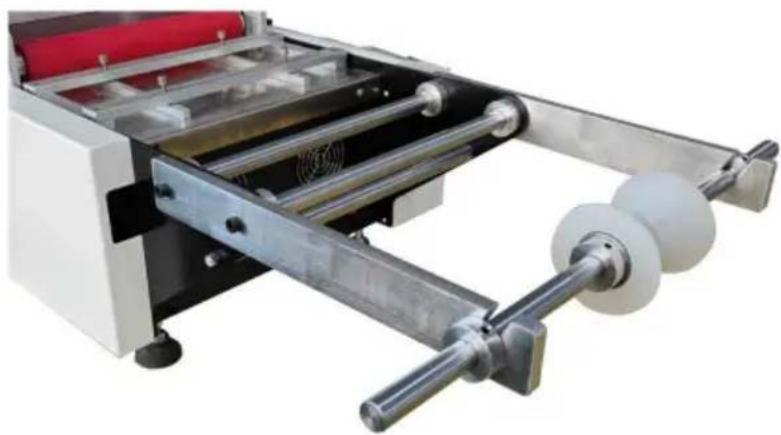

Tillämpliga modeller: HZX-300 1.

Installera materialställets vänstra och högra armar enligt bilden.

1. Installera den roterande axeln och fixeringshylsan på materialstället enligt bilden.

1. Installera den roterande axeln på materialstället enligt bilden.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT

AVFALLSHANTERING Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en

Insamlingsplats för återvinning av elektriska och elektroniska apparater.

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
