GEBRUIKSAANWIJZING H-3000 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

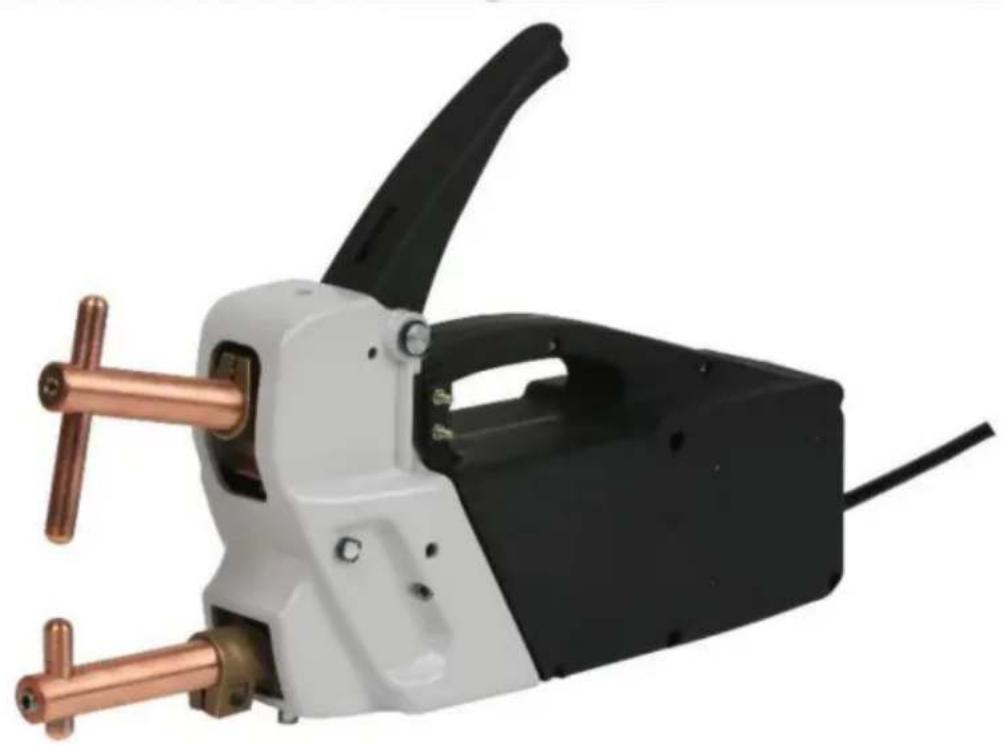

PUNTLASMACHINE

MODEL: H-3000

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooic maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparatuur apparaten

1. VEILIGHEIDSINSTRUCTIES

ÿ WAARSCHUWING! Het is de verantwoordelijkheid van de gebruiker om het volgende te lezen, te begrijpen en na te leven:

U moet alle elektrische apparatuur en apparaten controleren om er zeker van te zijn dat ze veilig zijn voordat u ze gebruikt. U moet de voedingskabels, stekkers en alle elektrische aansluitingen inspecteren op slijtage en schade. U moet ervoor zorgen dat het risico op een elektrische schok tot een minimum wordt beperkt door de installatie van geschikte veiligheidsvoorzieningen. In de hoofdverdeelkast moet een RCCB (Residual Current Circuit Breaker) worden ingebouwd. We raden ook aan dat bij alle elektrische producten een RCD (Residual Current Device) wordt gebruikt. Het is vooral belangrijk om een aardlekschakelaar te gebruiken bij draagbare producten die zijn aangesloten op een elektrische voeding die niet wordt beschermd door een aardlekschakelaar. Raadpleeg bij twijfel een gekwalificeerde elektricien. U kunt een reststroomapparaat verkrijgen door contact op te nemen met uw dealer. U moet ook de volgende instructies met betrekking tot elektrische veiligheid lezen en begrijpen.

1.1.1 De Electricity At Work Act 1989 vereist dat alle draagbare elektrische apparaten, indien gebruikt in bedrijfsruimten, minimaal één keer per jaar worden getest door een gekwalificeerde elektricien, met behulp van een Portable Appliance Tester (PAT).
1.1.2 De Health & Safety at Work Act 1974 maakt eigenaren van elektriciteit mogelijk

apparaten die verantwoordelijk zijn voor de veilige toestand van het apparaat en de veiligheid van het apparaat exploitant van het apparaat. Neem bij twijfel over de elektrische veiligheid contact op met een gekwalificeerde elektricien elektricien.

1.1.3. Zorg ervoor dat de isolatie van alle kabels en het product zelf veilig is voordat u deze aansluit naar de netvoeding. Zie 1.1.1. & 1.1.2. hierboven en gebruik een draagbaar apparaat Testen (PAT).
1.1.4. Zorg ervoor dat kabels altijd beschermd zijn tegen kortsluiting en overbelasting.
1.1.5. Inspecteer regelmatig de voeding, kabels, stekkers op slijtage en schade en dergelijke elektrische verbindingen

om ervoor te zorgen dat er niets los zit.

1.1.6. Belangrijk: Zorg ervoor dat de spanning die op het product staat aangegeven hetzelfde is als de spanning die op het product staat aangegeven te gebruiken elektrische voeding en controleer of de voeding correct is afgezekerd, zie zekering waardering rechts.
1. 1.7. Trek of draag het aangedreven apparaat NIET aan de voedingskabel.
1.1.8. Trek de stekkers NIET uit de stopcontacten aan de voedingskabel.
1.1.9. Gebruik GEEN versleten of beschadigde kabels, stekkers of aansluitingen. Onmiddellijk vervangen of laten repareren door een gekwalificeerde elektricien.
1.1.10. Dit product heeft een voeding van 30 ampère nodig en er is GEEN stekker aanwezig. U dient contact op te nemen met A gekwalificeerde elektricien om ervoor te zorgen dat er een voeding van 30 ampère beschikbaar is. Wij raden u aan om dit te bespreken de installatie van een industriële ronde pin stekker en stopcontact samen met uw elektricien. Als het passen van een stekker -

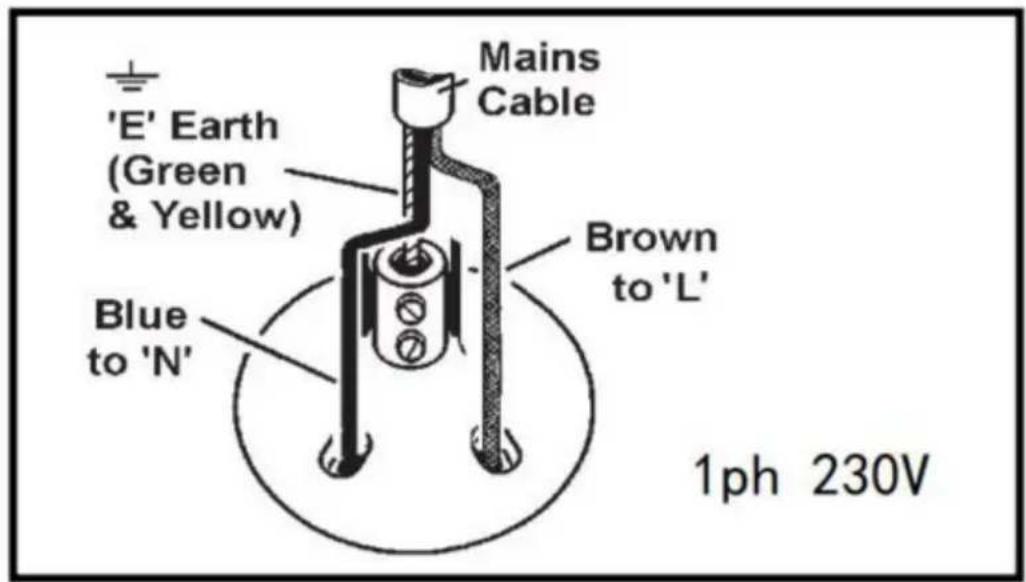

Zorg ervoor dat het apparaat correct is aangesloten en geaard

a) Sluit de GROEN/GELE aardedraad aan op de aardeaansluiting 'E'.
b) Sluit de BRUINE stroomdraad aan op stroomaansluiting 'L'.
c) Sluit de BLAUWE neutrale draad aan op de neutrale aansluiting 'N'.
d) Controleer na het aansluiten of er geen blootliggende draden zijn en of alle draden aanwezig zijn geweest correct is aangesloten, dat de buitenisolatie van de kabel buiten de kabel uitsteekt grip en dat de grip stevig is.

1.1.12. Kabelverlengingshaspels. Wanneer een kabelverlenghaspel wordt gebruikt, moet dit zo zijn volledig afgewikkeld vóór aansluiting. Een kabelhaspel met een aardlekschakelaar wordt aanbevolen, omdat elk product dat op de kabelhaspel wordt aangesloten, beschermd zal zijn. De doorsnede van de aders van de kabel is belangrijk. De minimale kabeldoorsnede die nodig is voor deze lassers is 2,5 mm².

1.2 ALGEMENE VEILIGHEID

ÿ WAARSCHUWING: Haal de stekker uit het stopcontact voordat u werkzaamheden uitvoert onderhoud of service.

Zorg ervoor dat het lasapparaat en alle kabels in goede staat verkeren en goed werken. Y Vervang of repareer beschadigde onderdelen. Gebruik alleen aanbevolen onderdelen; niet-

goedgekeurde onderdelen kunnen gevaarlijk zijn en maken de garantie ongeldig. ŷ Houd de lasmachine schoon voor de beste en veiligste prestaties. ŷ Gebruik een

lasapparaat in een geschikte werkomgeving. Houd het gebied schoon en netjes, vrij van niet-gerelateerde materialen en zorg voor voldoende verlichting. ŷ Het

lasapparaat mag door slechts één persoon worden bediend. ÿ

WAARSCHUWING! Draag een veiligheidsbril, beschermende kleding en lashandschoenen. ä Draag een hoofdtelefoon als het geluidsniveau hoger is dan 85 db.

ÿ Controleer of er goede ventilatie is en of de lucht vrij rond het lasapparaat kan stromen.ÿ Zorg ervoor dat er geen ontvlambare of brandbare materialen in de buurt van het werkgebied zijn.

ÿ Reinig werkstukken om de productie van ongewenste gassen uit coatings zoals dergelijke te voorkomen zoals vernis, verzinken of smeermiddelen. ÿ

Houd kinderen en onbevoegde personen uit de buurt van het werkgebied. Y Verwijder slecht passende kleding, verwijder stropdassen, horloges, ringen en andere losse kleding sieraden en bevatten lang haar. Y

GEVAAR! De lasser creëert magnetische velden die kunnen interfereren met horloges, metalen prothesen, magnetische kaarten, instrumentatie en gegevens

ÿ transmissieapparatuur en lokale telefoonlijnen. Als u een pacemaker heeft, raadpleeg dan een arts voordat u gaat lassen of een puntlasgebied nadert. ÿ Draag GEEN

kleding met metalen accessoires. Zorg ervoor dat er geen zijn metalen artikelen in uw zakken. ÿ Gebruik

het lasapparaat NIET voor enig ander doel dan waarvoor het bedoeld is ontworpen.

ÿ Laat het lasapparaat NIET nat worden en gebruik het lasapparaat NIET op vochtige of natte locaties. ÿ GEVAAR! Las NIET in de buurt van brandbare materialen - vaste stoffen, vloeistoffen of gassen.

Las niet aan containers of andere hulpstukken die vloeistof bevatten of hebben bevat of

gasbrandstoffen. ÿ Bedien de lasmachine NIET terwijl u onder invloed bent van drugs, alcohol of bedwelmende medicijnen, of bij vermoeidheid. ÿ

Gebruik het lasapparaat NIET als het, of de kabel, beschadigd is.

ÿ Laat NIET toe dat ongetrainde personen het lasapparaat bedienen. ÿ

NIET buiten gebruiken, het lasapparaat is alleen voor gebruik binnen.

ÿ Haal de stekker uit het stopcontact als u hem niet gebruikt en bewaar hem op een droge, kindveilige plek plaats.

2. INLEIDING

Met lastransformator 220V/380V stroom naar lage druk, onmiddellijk

hoge stroombron, de uitgang is laagspanning hoge stroom, maak het lassen van de werkstuk met hoge temperatuurbestendigheid en voeg de verstorende kracht toe lassen. De grote lasdikte van 2,0 + 2,0 mm

Selecteer met één klik de lasmodus, lasdikte en

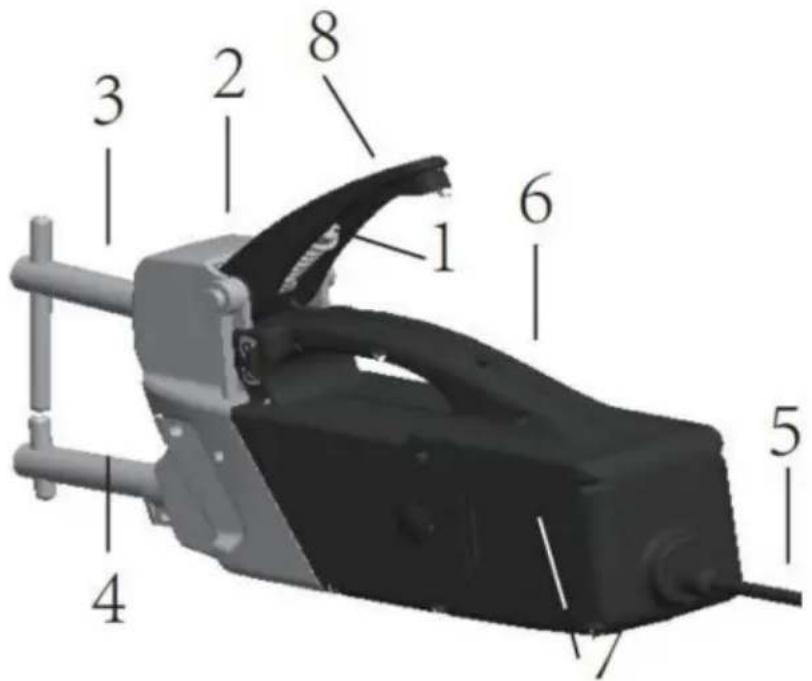

BELANGRIJKSTE KENMERKEN

1. Stelschroef voor de elektrodedruk
2. Positie voor oogbout. (Oogbout niet meegeleverd.)
3. Bewegende lasarm.
4. Vaste lasarm.
5. Voedingskabel.
6. Microschakelaar.
7. Bedieningspaneel.
8. Rechter/linker handgreep. (Handgreep niet meegeleverd.)

ÿ WAARSCHUWING! Zorg ervoor dat u de veiligheid leest en begrijpt instructies in sectie 1.

4.1. Aansluiting op het elektriciteitsnet.

Voordat u elektrische aansluitingen maakt, moet u controleren of de spanning van de beschikbare voeding is geschikt voor het model puntlasapparaat dat u heeft gekocht. (Zie specificatie hierboven.)

4.2 Het model puntlasapparaat heeft een stroomsterkte van 30 ampère nodig. aanbod en zijn geschikt voor eenfasige of briefasige aansluiting.
4.3 Het model puntlasapparaat vereist een stekker van 32 ampère. Als u verbinding maakt met een 30 ampère voeding bedraad de stekker zoals weergegeven op

pagina 1. Als de unit op een driefasige voeding moet worden aangesloten, moet dit worden geda door een gekwalificeerde elektricien.

4.4 De netvoeding moet zijn voorzien van geschikte zekeringen of een automatische uitschakelschakelaar.

4.5 Als er meer dan één lasapparaat moet worden geïnstalleerd, raadpleeg dan een bevoegd persoon elektricien over een geschikte driefasige voeding.

4.6 Voordat u verdergaat met het instellen en gebruiken van het lasapparaat, dient u ervoor te zorgen dat de elektrische aansluitingen correct zijn uitgevoerd.

5. INSTELLEN VOOR HET LASSEN

ÿ WAARSCHUWING! Zorg ervoor dat u de veiligheidsinstructies leest en begrijpt Sectie 1.

Voordat u puntlaswerkzaamheden uitvoert, moet u de volgende reeks controles uitvoeren en controles moeten worden uitgevoerd terwijl de lasmachine is losgekoppeld van de stroom levering.

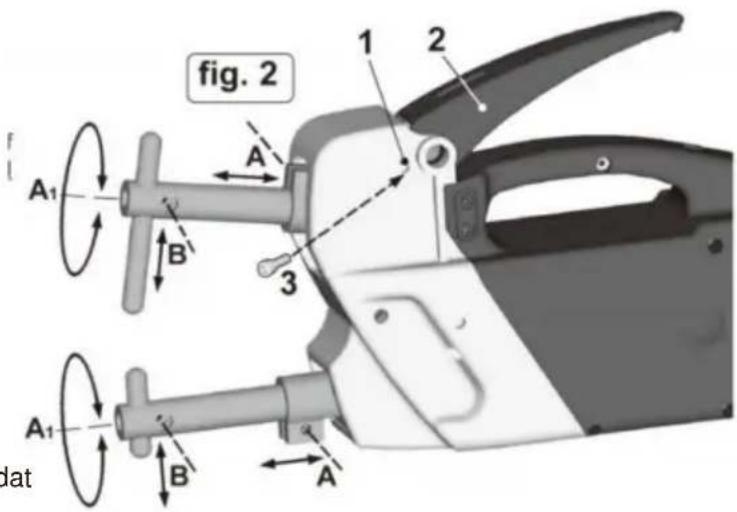

5.1 Opstellen en afstellen van de armen. (Zie afb. 2) Verkrijg monsters van de plaat te lassen metaal en plaats een dubbele dikte van de plaat op de onderkant elektrode. Druk de lashendel in totdat de bovenste elektrode contact maakt het bovenvlak van het plaatmetaal. Op dit punt zou de as van de elektroden moeten zijn uitgelijnd in beide vlakken. Voer de nodige aanpassingen uit door de arm los te maken

sluit de schroeven bij (A) en schuif de armen in of uit hun klemmen totdat de elektroden zijn uitgelijnd, gezien vanaf de zijkant. Voordat u de klemmen weer vastdraait, bekijkt u de elektroden vanaf de voorkant en draait u indien nodig de armen in de klemmen totdat de elektroden zijn uitgelijnd. (zie A1). Als u tevreden bent met de uitlijning, draait u de schroeven opnieuw vast.

5.2 Opstellen en afstellen van de elektroden. (Zie afb. 2) Om de elektroden correct af te stellen, moet de hendel ongeveer halverwege de slag in een speciale positie worden vergrendeld. Steek hiervoor de meegeleverde M6 inbusbout (3)

in het schroefdraadgat aangegeven bij

(1). Draai de bout met uw vingers rechtsom totdat deze tegen de aanslag aankomt handgreep en schroef deze vervolgens een kwartslag los. Druk de hendel ongeveer de helft van de slag in en draai de schroef vervolgens nog eens 2 of 3 slagen met de klok mee, zodat deze in

de vergrendelingsnok. Mogelijk moet u de positie van de hendel iets naar boven of naar beneden aanpassen om de bout op één lijn te krijgen met de inkeping. Draai de klembout bij (B) op de onderarm los, stel de elektrode omhoog of omlaag in de gewenste positie en draai hem weer stevig vast. Draai de klembout bij (B) op de bovenarm los en laat de elektrode glijden

naar beneden om op de onderste te rusten elektrode. Schuif twee monsterdiktes

fig. 2 1 2 A A₁ B 3 A₁ lat B A

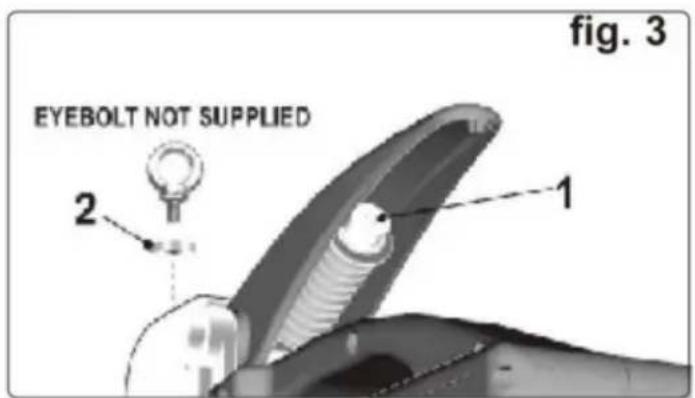

EYEBOLT NOT SUPPLIED fig. 3 1 2

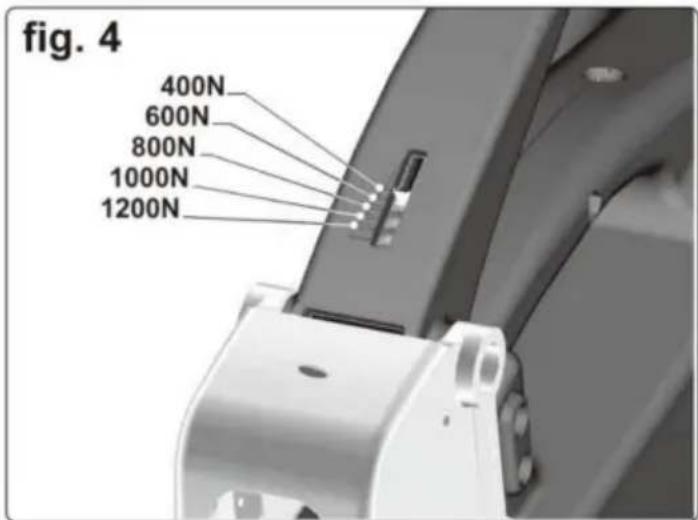

fig. 4 400N 600N 800N 1000N 1200N

van het te lassen plaatmetaal tussen de elektrodepunten, zodat de bovenste elektrode omhoog kan komen en draai de klembout van de bovenste elektrode weer vast. Verwijderen

de borgbout.

5.4 De door de elektroden uitgeoefende druk aanpassen. (Zie figuren 3 en 4)

De druk die door de elektroden op het werkstuk wordt uitgeoefend, kan worden aangepast door de veerdrukregelaar onder en in de handgreep te veranderen met behulp van de meegeleverde 6 mm inbussleutel (fig.3-1). Om de druk te verhogen, draait u de regelaar met de klok mee. Om de druk te verlagen, draait u de regelaar tegen de klok in. Op de bovenzijde van de handgreep bevindt zich een indicator met schaalverdeling die de druk weergeeft die wordt uitgeoefend met behulp van de standaard 120 mm armen. Zie afb. 4 om de waarden te zien die aan de schaalverdeling zijn toegewezen. Raadpleeg het onderstaande schema om te zien hoe de druk afneemt als langere lasarmen worden gebruikt. Zodra de elektroden contact maken met het plaatmetaal, klemt de neerwaartse beweging van de hendel eerst het werkstuk vast en maakt vervolgens contact met een microschakelaar om de stroom in te schakelen. . Als de druk die u hebt ingesteld de werking van de hendel begint te beperken, moet u de instelling verlagen

zodat de hendel naar beneden kan bewegen om de microschakelaar te activeren.

ARM LENGTH	FORCE / PRESSURE EXERTED ON WORKPIECE (NEWTONS / KILOGRAMS)
120	1200 / 122.3	1000 / 101.9	800 / 81.5	600 / 61.2	400 / 40.8
250	770 / 78.5	550 / 56.0	430 / 43.8	320 / 32.6	230 / 23.4
350	470 / 47.9	380 / 38.7	330 / 33.6	230 / 23.4
500	280 / 28.5	250 / 25.5	180 / 18.3

Er kunnen een oogbout en een afstandsstuk worden besteld, zodat de unit kan worden opgehangen voor gebruik op een productielijn etc. De evebolt mag niet worden gemonteerd zonder het afstandsstuk. Zie afb.3-2.

6. BEDIENINGSINSTRUCTIES

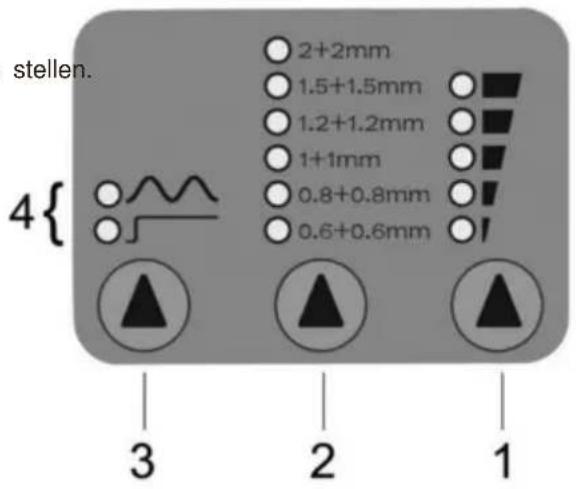

6.1 Gebruik het bedieningspaneel aan de zijkant van het

apparaat om de belangrijkste parameters voor het lassen in te stellen.

(Zie afb. 5, rechts)

1) LASTIJD Gebruik knop (1) om de lastijd te verhogen of te verlagen ten opzichte van de fabrieksinstelling.

2) LASDIKTE. Gebruik knop (2) om de dikte van het plaatmetaal te selecteren gelast worden.

stellen. 4{ 2+2mm 1.5+1.5mm 1.2+1.2mm 1+1mm 0.8+0.8mm 0.6+0.6mm 3 2 1

3) LASMODUS Gebruik knop (3) om de lasmodus te selecteren.

Normaal puntlassen. De onderste LED naast het rechte lijnsymbool selecteert de normale modus voor continu puntlassen. Pulspuntlassen. De bovenste LED selecteert een pulserende lasstroom die de lascapaciteit op platen verbetert met hoge vloeigrens of op platen met speciale beschermfolies. De pulsatie De periode wordt automatisch ingesteld en hoeft niet te worden aangepast.

6.2 Thermostatische bescherming LED-indicator.

Wanneer alle LED's op het bedieningspaneel uitgaan en de twee LED's voor de lasmodus (Zie fig.5-4) beginnen afwisselend te knipperen, dit geeft aan dat de transformator actief is begint oververhit te raken en de thermische beveiliging is in werking getreden.

Laat het lasapparaat minimaal 5 minuten afkoelen voordat u opnieuw probeert te lassen.

6.3 PUNTLASPROCEDURE.

ÿ WAARSCHUWING! Zorg ervoor dat u de veiligheidsinstructies leest en begrijpt in Sectie 1.

Gebruik een lasapparaat in een geschikte werkomgeving. Houd het gebied schoon en netjes, vrij van niet-gerelateerde materialen en zorg voor voldoende verlichting. Niet toestaan ongetrainde personen om de lasmachine te bedienen.

6.3.1 Zorg ervoor dat u volledig voorbereid bent en dat alle werkstukken veilig vastzitten gereed voor puntlassen gepresenteerd.
6.3.2 Zorg ervoor dat de lasarmen en elektroden correct zijn ingesteld voor de dikte die u wilt lassen. (Zie paragrafen 5.1 en 5.2)
6.3.3 Zorg ervoor dat u de klemdruk voor de dikte correct heeft ingesteld u van plan bent te lassen. (Zie paragraaf 5.3)

6.3.4 Schakel de netvoeding in.

6.3.5 Stel op het model de lastijd, lasdikte en lasmodus in als vereist via het bedieningspaneel aan de zijkant van het toestel. ( Zie paragraaf 6.1 )

6.3.6 Manoeuvre de unit zo dat het werkstuk zich tussen de armen bevindt. Laat de machine zakker elektrode die op de onderkant van de te lassen platen moet rusten.

Druk de lashendel in totdat de bovenste elektrode contact maakt met het metaal. Pauzeer en controleer of de elektroden op de plaats zijn geplaatst waar de las nodig is. Wanneer tevreden blijft u de hendel indrukken om de vellen aan elkaar te klemmen tot aan de hendel het einde van zijn reis bereikt en bedient de microschakelaar die de stroom inschakelt.

6.3.7 Laat de klemhendel niet onmiddellijk los, maar pauzeer enkele ogenblikken
Eerst. Hierdoor krijgt de las betere mechanische eigenschappen.
6.3.8 Wanneer alle lassen zijn voltooid, schakelt u de netvoeding uit. Loskoppelen
het apparaat en maak het schoon. Opslaan in een droge en veilige omgeving tot het volgende gebruik.
(De effectiviteit van puntlassen moet af en toe worden getest om er zeker van te zijn dat dit het geval is
met behulp van de juiste instellingen. Wanneer twee puntgelaste platen worden gescheiden, wordt het gebied van de
De puntlas zelf mag niet uit elkaar scheuren, maar aan een van de platen vast blijven zitten
wat aangeeft dat de las sterker is dan de omringende plaat.)

7. ONDERHOUD

ÿ WAARSCHUWING: Haal de stekker uit het stopcontact voordat u werkzaamheden uitvoert onderhoud of service.

7.1 Zorg ervoor dat het lasapparaat en de kabel in goede staat zijn en goed werken.
7.2 Wij raden u aan uw lasapparaat regelmatig te laten onderhouden door een geautoriseerde serviceagent.

Tijdens elke inspectie van de binnenkant van de machine voor reparatie of reiniging volgende controles moeten worden uitgevoerd.

7.2.1 Verwijder stof en metaaldeeltjes die zich op de transformator en daarop hebben afgezet binnenwanden enz., met behulp van een straal droge perslucht (max. 10 bar). Richt niet de straal perslucht op de elektronische printplaten; maak ze schoon met een heel zachte borstel indien nodig.
7.2.2 Controleer de bedrading op isolatieschade of losgeraakte/geoxideerde aansluitingen.
7.2.3 Controleer of de schroeven waarmee het flexibele element met de transformator is verbonden, goed zijn en aan de bovenarmsteunen zijn vastgezet en er zijn geen tekenen van oxidatie of oververhitting.
7.2.4 Vervang of repareer beschadigde onderdelen. Gebruik alleen aanbevolen onderdelen; niet-geautoriseerde onderdelen kunnen gevaarlijk zijn en maken de garantie ongeldig.
7.3 Houd de lasmachine schoon voor de beste en veiligste prestaties. Niet schoonmaken met water, sterke oplosmiddelen, verfverdunners of benzine.
7.4 Als de lasprestaties slecht zijn, voer dan de volgende voorafgaande controles uit.

7.4.1 Wanneer de las-/klemhendel wordt ingedrukt, zorg er dan voor dat de tap aan het uiteinde van de hendel aan de onderkant de microschakelaar daadwerkelijk raakt en indrukt, waardoor de lasstroon wordt ingeschakeld.

7.4.2 Controleer de veiligheid en staat van de armhouderklemmen en schroeven en de elektrodeklemmen en schroeven. Als deze los zitten of geoxideerd zijn, heeft dit invloed op de efficiëntie van de lasser.

7.4.3 Controleer of de lasparameters correct zijn wat betreft lastijd, elektrodedruk en diameter.

7.4.4 Als deze controles de oorzaak van het probleem niet aan het licht brengen, breng de lasser da naar een erkende serviceagent

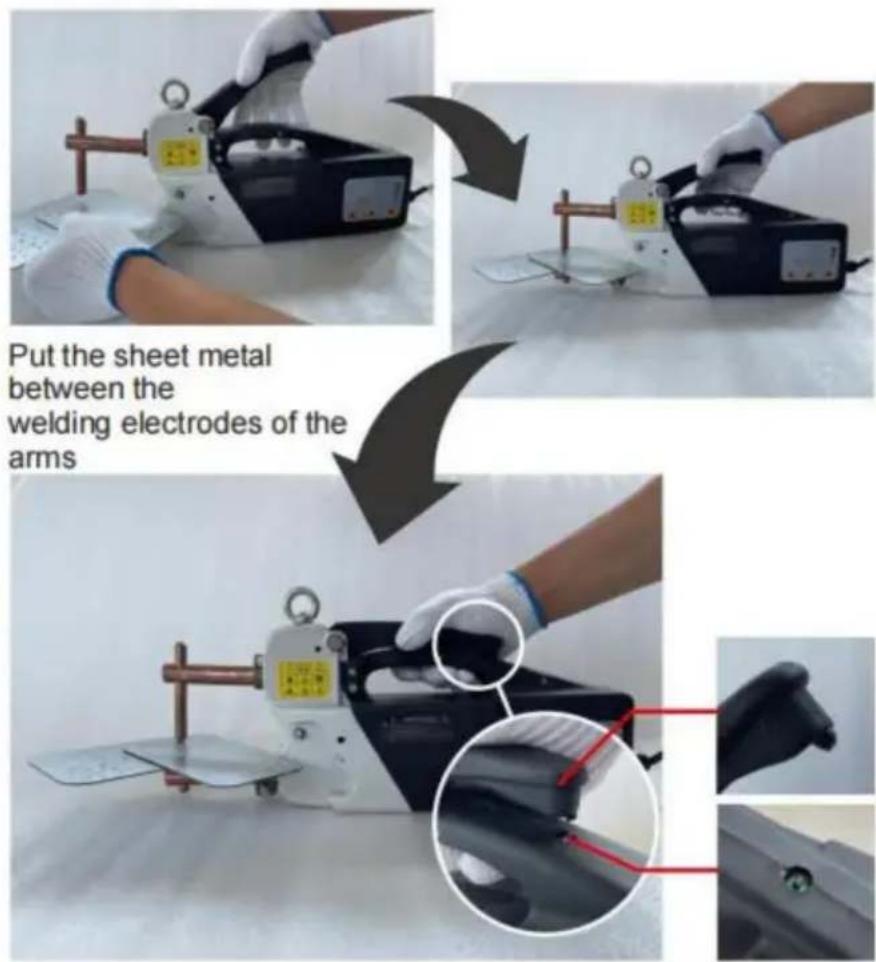

8. BEDIENINGSINSTRUCTIES

klemmen het plaatwerk vast

Gebruik de punt op het handvat om de trekker te activeren

Druk de hendel hard naar beneden om de lastrigger te activeren

Opmerking:

1. De thermische beveiliging stopt met werken wanneer de transformator wordt ingeschakeld de temperatuur bereikt 95'C. Het kan 15-20 minuten later opnieuw worden gebruikt.2. Alsjeblieft gebruik een plaatmetaaldikte van minder dan 2 mm wanneer u de machine probeert. Wanneer de metaaldikte meer dan 2 mm is, kan het niet werken.

Gemaakt in China
